| ГЛАВА 3. РАБОЧЕЕ ЗАДАНИЕ И МЕТОДИЧЕСКИЕ УКАЗАНИЯ
Для исследования активных RC-фильтров разных порядков и типов используется универсальная панель (ПУЛАР), к которой подключается плата операционного усилителя (ОУ) [5]. Схема соединения выводов микросхемы с рабочими клеммами универсальной панели приведена на рис.3.1а). Цепь обратной связи ОУ - схема пассивного RC-фильтра монтируется на наборном поле ПУЛАРа. Расположение элементов фильтра представлено на рис.3.1б). Линии со стрелками обозначают соединение клемм с помощью гибких проводников.
В таблице 1 приведены соответствующие элементы для различных фильтров (ФНЧ, ФВЧ, ПФ), как первого, так и второго порядков с отрицательной обратной связью, рассмотренные в главе 2. Ограничения на конфигурацию и порядок RC-фильтра связаны лишь с количеством клемм наборного поля. С помощью одной схемы можно исследовать фильтры любого вида (Баттерворта, Бесселя, Чебышева), изменяя лишь номиналы резисторов и конденсаторов. Конкретные значения параметров элементов должны рассчитываться по заданию преподавателя в зависимости от предъявляемых требований к фильтру.
Таблица 1
| Тип
|
Порядок
|
Z1
|
Z2
|
Z3
|
Z4
|
Z5
|
| ФНЧ
|
1
|
R1
|
-
|
-
|
R2
|
C1
|
| ФВЧ
|
1
|
R1C1
|
-
|
-
|
R2
|
-
|
| ФНЧ
|
2
|
R1
|
C2
|
R3
|
R2
|
C1
|
| ФВЧ
|
2
|
C1
|
R2
|
C3
|
C2
|
R1
|
| ПФ
|
2
|
R1
|
R3
|
C
|
C
|
R2
|
1. Установить на универсальной панели (ПУЛАР) плату операционного усилителя (ОУ). Включить питание ПУЛАРа. Проверить вольтметром и при необходимости установить нужную величину напряжений питания микросхемы. Подать на вход ОУ сигнал с генератора звуковых частот. Измерить коэффициент усиления K
операционного усилителя.



              а) б)

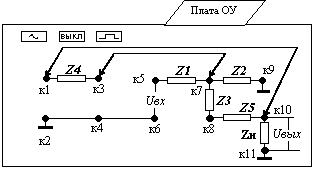

Рис. 3.1: а) - схема соединения выводов ОУ с рабочими клеммами наборного поля; б) – расположение элементов фильтра на наборном поле ПУЛАРа.
2. Смонтировать и исследовать ФНЧ и ФВЧ 1-го порядка:
а) при заданных параметрах R
2
, R
1
и C
рассчитать частоты среза fc
и коэффициенты передачи K
0
и K
∞
;
б) убедиться, что в данном диапазоне частот коэффициент усиления ОУ превышает соответствующий коэффициент передачи по модулю;
в) снять частотные зависимости U
вых
= U
вых
(f
) для ФНЧ и ФВЧ;
г) построить частотные характеристики затухания ap
(
f
)
;
д) определить по частотным характеристикам частоты среза и сравнить с расчетными значениями.
