| Московский государственный институт электроники и математики
(технический университет)
Курсовая работа по дисциплине
«Моделирование»
Вариант № 27
“Асинхронный реверсивный счётчик”
Выполнил:
студент группы С-75
Шаповалов И.В.
Преподаватель
Гоманилова Н.Б.
Москва – 2008
Оглавление
Оглавление. 2
Рабочее задание. 3
Анализ рабочего задания. 4
Подготовка схемы.. 4
Моделирование. 5
Разработка обнаруживающего теста. 7
Вывод. 11
Список используемой литературы. 12
Рабочее задание
Задание
- Провести анализ заданной схемы на предмет корректности её работы в установленных режимах. Внести необходимые исправления в схему, для обеспечения правильности её работы.
- Разработать обнаруживающий тест с использованием системы схемотехнического проектирования "Мозаика".
Схема

Описание
Асинхронный реверсивный счётчик имеет цепи параллельного приёма информации для задания начального состояния счётчика, отличающегося от состояния «все нули» (P0
-P2
). Выбор знака операции «Сч.» определяется значением на управляющих шинах «Выч.» и «Сум.». Для приёма информации используются асинхронные установочные входы Si
.
Временная диаграмма
Анализ рабочего задания
Асинхронный реверсивный трёхразрядный счётчик из 3 JK-триггеров и 2 «2И-ИЛИ-НЕ» элементов, сигнал счёта подаётся только на первый элемент. На входы «2И-ИЛИ-НЕ» элементов подключены прямой и инверсный выходы JK-триггера так и управляющие шины «Выч.» и «Сум.», подачей высокого уровня на соответствующую, что позволяет переключать режимы вычитание и суммирование в двоичном коде. Счётчик работает при высоком уровне на J и K подающегося через «Пит.», а для 2 и 3 через шину «Запрет/ Счёт». Переключение JK-триггера происходит по спаду синхроимпульса. Установка начальных значений для JK-триггеров производится подачей нуля на информационные входы, устанавливается единичное состояние. Сброс осуществляется подачей низкого уровня на шину «Уст.».
Подготовка схемы

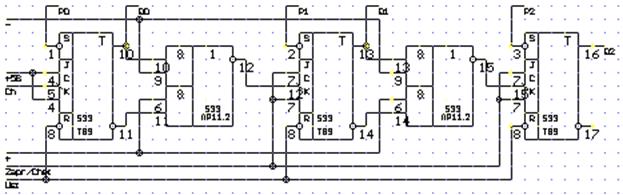

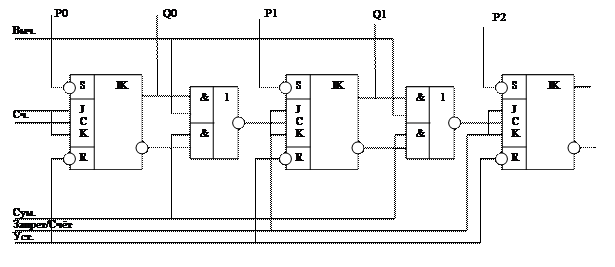

Схема ЦУ в базовых элементах

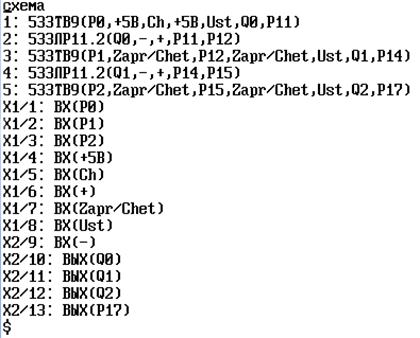

Описание на языке ЯЗОС

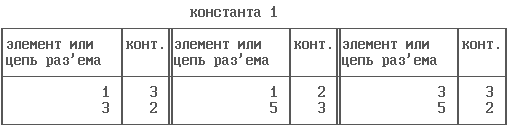

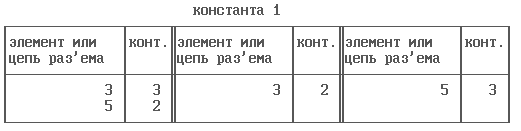

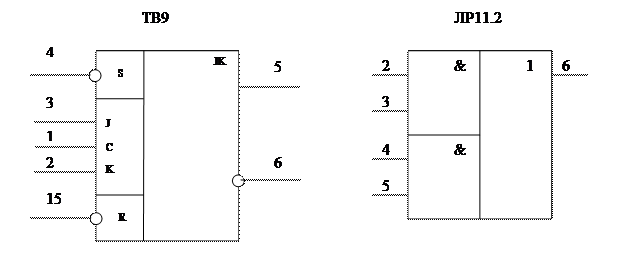

Номера входов элементов
Моделирование
Временная диаграмма рабочего задания
Для начала подадим на вход схемы временную диаграмму, данную в рабочем задании:
Временная диаграмма работоспособности

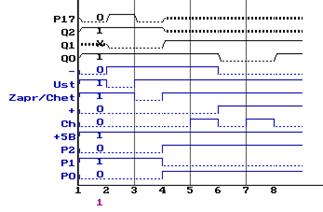

Как видно она не отражает работоспособность, т.о. разрабатываем собственную диаграмму:

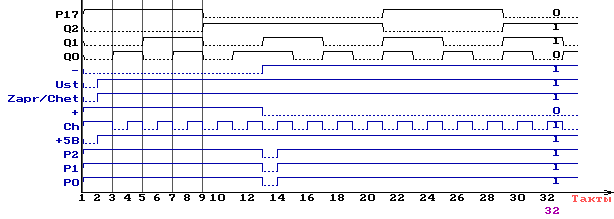

Данная схема показывает работоспособность схемы в обоих режимах (сложение, вычитание).
Разработка обнаруживающего теста
Оценка полноты теста работоспособности
В качестве первоначального теста используем временную диаграмму, показывающую работоспособность.
Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок.
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз,
а первые результаты появляются уже в течение первых 7 дней.
Зарегистрироваться и Начать продвижение

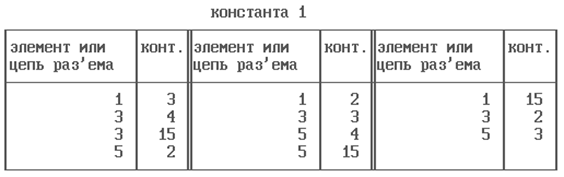

Данный тест проверяет порядка 70% но остаётся ещё достаточное количество не проверенных неисправностей.

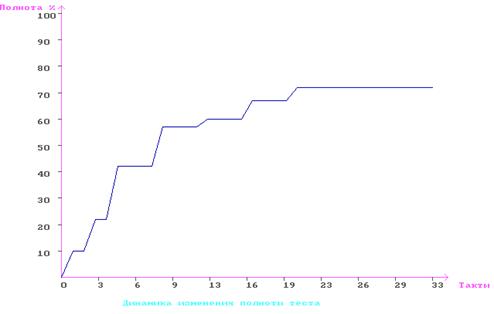

Обнаруживающий тест

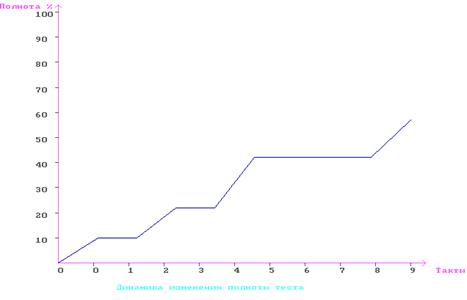

Как видно из графика полноты от первоначального теста нужно оставить 9 тактов.
12 такт:
Для проверки неисправности типа «1» на элементе 4.2 подадим следующую последовательность:

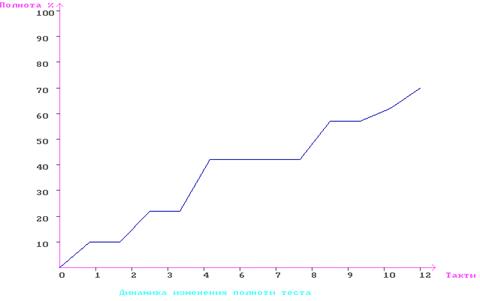

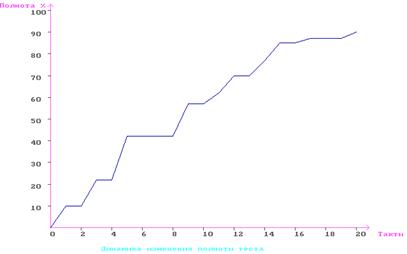

График оценки полноты теста:

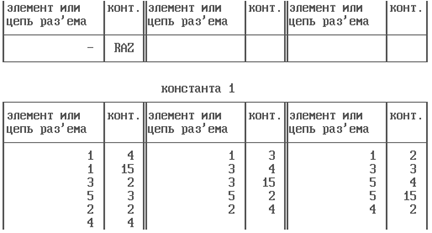

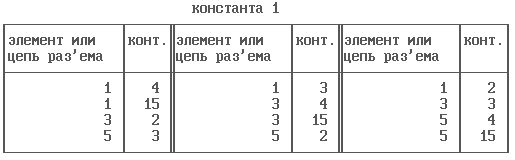

Как видно из таблицы – неисправность типа «1» на элементе 4.2 исчезла, следовательно, она проверена. Так же была проверена неисправность типа «1» на выводе элемента 2.4
15 такт:
Для проверки неисправности типа «1» на элементе 5.4 подадим следующую последовательность:

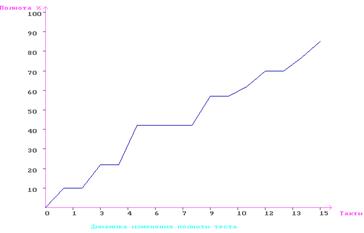

График оценки полноты теста:

Как видно из таблицы – неисправность типа «1» на элементе 5.4 исчезла, следовательно, она проверена. Так же была проверена неисправность типа «1» на выводе элемента 3.15
20 такт:
Для проверки неисправности типа «1» на элементе 1.3 подадим следующую последовательность:
График оценки полноты теста:

Как видно из таблицы – неисправность типа «1» на элементе 1.3 исчезла, следовательно, она проверена.
29 такт:
Для проверки неисправности типа «1» на элементе 5.3 подадим следующую последовательность:

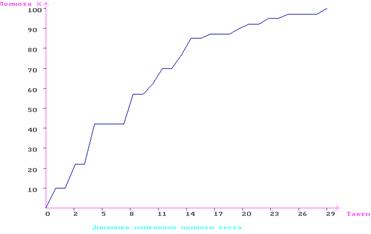

График оценки полноты теста:
Вывод

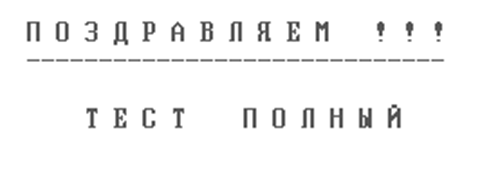

Данный тест позволяет поверить 100% всех неисправностей.
Список используемой литературы.
- “Логическое моделирование и разработка тестов для цифровых устройств”, методические указания. Гоманилова Н.Б., Погодин В.Н.
|
