| Содержание
1.Аннотация………………………………………………………………………….
2.Введение…………………………………………………………………………..
3.Характеристика требований к аппарату………………………………………..
4.Обоснование выбора конструкционного материала………………………….
5.Оценка и выбор заготовки……………………………………………………….
6.Выбор технологического оборудования и оснастки…………………………
7.Методы, средства контроля и измерительный инструмент…………………
8.Маршрутная (операционная) карта технологического процесса………........
9. Содержание и нормирование операций……………………………………..
10 .Заключение……………………………………………………………………
11.Литература ………………………………………………………………………
1.
Аннотация.
Данная работа содержит в себе описание процесса сборки кожухотрубчатого теплообменника. В работе рассмотрены изготовления, виды заготовок, необходимая оснастка и оборудование, приведена маршрутная карта процесса изготовления эллиптического днища.
Курсовая состоит из восьми разделов: введение; характеристика требований к аппарату с указанием условий работы; обоснование выбора конструкционного материала исходя из условий работы аппарата; оценка и выбор заготовки с указанием преимуществ выбранного нами вида заготовки; выбор технологического оборудования и оснастки - включается в себя описание характеристик и возможностей выбранного нами оборудования для изготовления обечайки измерительный инструмент - описание используемого контрольного и измерительного инструмента; маршрутная карта; заключение. Объем пояснительной записки - 34 листов .машинописного текста.

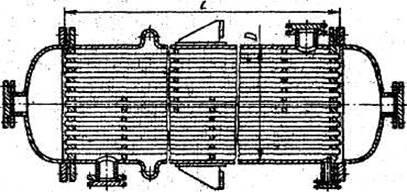

Теплообменник кожухотрубчатый
Технические требования
1. Аппарат предназначен для проведения теплообменных процессов.
2.Рабочая среда: вода — неагрессивная жидкость. Давление 0,6—
2,5 МН/м2
. Температура--40-+450° С.
3.Поверхность теплообмена F
= 1 -2000 м2
. Диаметр D
= 400-2200 мм.
Диаметр трубок d
==38Х 2 мм. Длина трубок / = 1OO-9OOO мм.
4.Детали выполняют из углеродистой стали. Материал прокладок —
паронит
5.Соединение крышек с трубчаткой — на фланцах. Крепление труб
в трубных решетках —развальцовкой импульсом. Сварные соединения выполнить электродуговьм способом. Электроды Э42.
6.После изготовления провести испытания на прочность и герметичность согласно требованиям Госгортехнадзора.
Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок.
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз,
а первые результаты появляются уже в течение первых 7 дней.
Зарегистрироваться и Начать продвижение
7.Рабочее положение аппарата - вертикальное.
|
