| Министерство образования и науки Российской Федерации
Московский государственный институт электроники и математики (ТУ)
Кафедра ИКТ
Курсовая работа
по дисциплине
«Локальные вычислительные сети»
тема: «Проектирование ЛВС»
Выполнил:
студент группы С-94
Кудрявцев И.Н.
Проверил:
Харламов А.Г.
Москва 2010г.
Оглавление
Оглавление
1
Техническое задание 3
Проектирование ЛВС
4
Построение таблиц маршрутизации 6
Маршрутизатор 1 (R1) 6
Маршрутизатор 2 (R2) 6
Маршрутизатор 3 (R3) 6
Маршрутизатор 4 (R4) 7
Рабочая станция 192.168.6.2 7
Рабочая станция 192.168.7.2 7
Рабочая станция 192.168.8.2 7
Рабочая станция 192.168.9.2 7
Рабочая станция 192.168.10.2 7
Сегментирование сети с помощью VLAN 8
Настройка VLAN на коммутаторе S1 8
CISCO Catalyst
8
Литература
9
Аннотация
В данной курсовой работе требуется разработать схему локальной вычислительной сети в соответствии с ТЗ.
Спроектировать небольшую ЛВС. Проработать канальный и сетевой уровни.
Требования к разрабатываемому проекту:
1) ЛВС должна состоять из нескольких сегментов сетевого уровня.
2) Внутри сети должно быть несколько различных путей между некоторыми узлами.
3) У ЛВС должно быть подключение к глобальной сети.
4) Канальный уровень предлагается построить на основе технологий Ethernet и VLAN на одном или нескольких управляемых коммутаторах Cisco.
5) Сетевой уровень предлагается построить на основе протокола IP.
6) Спроектированную сеть необходимо изобразить графически для каждого из уровней (одна схема - для сетевого, другая - для канального).
7) Для разрабатываемой сети требуется составить таблицы маршрутизации для каждого маршрутизатора и для произвольного узла внутри каждого сегмента сетевого уровня.
8) На выбор, или для одного из маршрутизаторов, или для одного из управляемых коммутаторов требуется привести команды для его настройки.

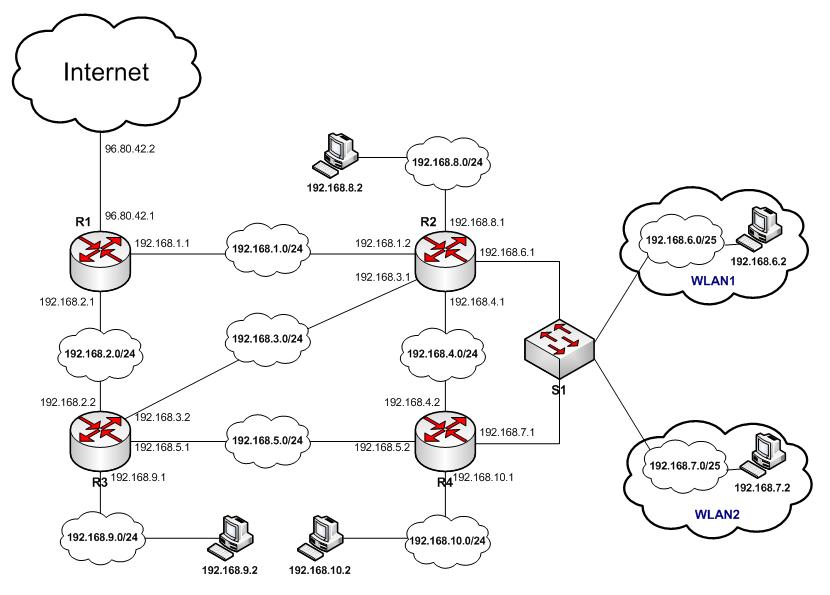

Схема сети на сетевом уровне

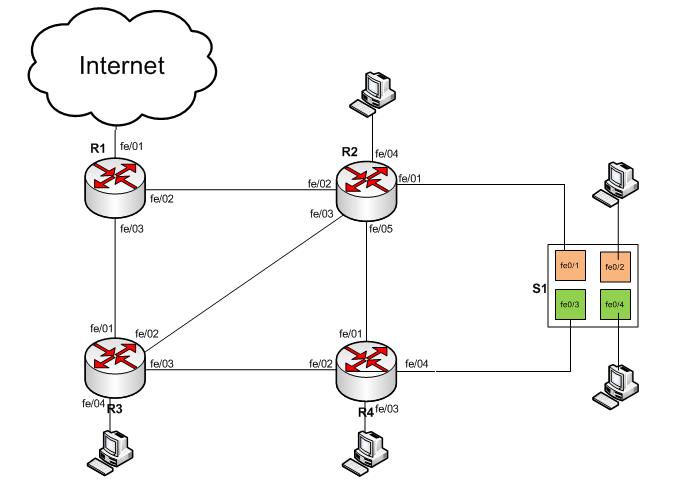

Схема сети на канальном уровне – обозначения некорректны
Маршрутизатор 1
(R1) – есть неправильный маршрут
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
Интерфейс
|
Метрика
|
| 0.0.0.0
|
0.0.0.0
|
96.80.42.2
|
96.80.42.1
|
-
|
| 192.168.1.0
|
255.255.255.0
|
192.168.1.1
|
192.168.1.1
|
-
|
| 192.168.2.0
|
255.255.255.0
|
192.168.2.1
|
192.168.2.1
|
-
|
| 192.168.3.0
|
255.255.255.0
|
192.168.1.2
|
192.168.1.1
|
1
|
| 192.168.4.0
|
255.255.255.0
|
192.168.1.2
|
192.168.1.1
Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок.
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз,
а первые результаты появляются уже в течение первых 7 дней.
Зарегистрироваться и Начать продвижение
|
1
|
| 192.168.5.0
|
255.255.255.0
|
192.168.2.2
|
192.168.2.1
|
1
|
| 192.168.6.0
|
255.255.254.0
|
192.168.1.2
|
192.168.1.1
|
1
|
| 192.168.7.0
|
255.255.254.0
|
192.168.1.2
|
192.168.1.1
|
1
|
| 192.168.8.0
|
255.255.255.0
|
192.168.1.2
|
192.168.1.1
|
1
|
| 192.168.9.0
|
255.255.255.0
|
192.168.2.2
|
192.168.2.1
|
1
|
| 192.168.10.0
|
255.255.255.0
|
192.168.2.2
|
192.168.2.1
|
1
|
| 96.80.42.0
|
255.255.255.0
|
96.80.42.1
|
96.80.42.1
|
-
|
Маршрутизатор 2 (
R2) – есть неправильные маршруты
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
Интерфейс
|
Метрика
|
| 0.0.0.0
|
0.0.0.0
|
192.168.1.1
|
192.168.1.2
|
-
|
| 192.168.1.0
|
255.255.255.0
|
192.168.1.2
|
192.168.1.2
|
-
|
| 192.168.2.0
|
255.255.255.0
|
192.168.1.1
|
192.168.1.2
|
1
|
| 192.168.3.0
|
255.255.255.0
|
192.168.3.1
|
192.168.3.1
|
-
|
| 192.168.4.0
|
255.255.255.0
|
192.168.4.1
|
192.168.4.1
|
-
|
| 192.168.5.0
|
255.255.255.0
|
192.168.4.2
|
192.168.4.1
|
1
|
| 192.168.6.0
|
255.255.254.0
|
192.168.6.1
|
192.168.6.1
|
-
|
| 192.168.7.0
|
255.255.254.0
|
192.168.4.2
|
192.168.4.1
|
1
|
| 192.168.8.0
|
255.255.255.0
|
192.168.8.1
|
192.168.8.1
|
-
|
| 192.168.9.0
|
255.255.255.0
|
192.168.4.2
|
192.168.4.1
|
1
|
| 192.168.10.0
|
255.255.255.0
|
192.168.4.2
|
192.168.4.1
|
1
|
Маршрутизатор 3
(R3) – есть неправильный маршрут
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
Интерфейс
|
Метрика
|
| 0.0.0.0
|
0.0.0.0
|
192.168.2.1
|
192.168.2.2
|
-
|
| 192.168.1.0
|
255.255.255.0
|
192.168.2.1
|
192.168.2.2
|
1
|
| 192.168.2.0
|
255.255.255.0
|
192.168.2.2
|
192.168.2.2
|
-
|
| 192.168.3.0
|
255.255.255.0
|
192.168.3.2
|
192.168.3.2
|
-
|
| 192.168.4.0
|
255.255.255.0
|
192.168.3.1
|
192.168.3.2
|
1
|
| 192.168.5.0
|
255.255.255.0
|
192.168.5.1
|
192.168.5.1
|
-
|
| 192.168.6.0
|
255.255.254.0
|
192.168.3.1
|
192.168.3.2
|
1
|
| 192.168.7.0
|
255.255.254.0
|
192.168.5.2
|
192.168.5.1
|
1
|
| 192.168.8.0
|
255.255.255.0
|
192.168.3.1
|
192.168.3.2
|
1
|
| 192.168.9.0
|
255.255.255.0
|
192.168.9.1
|
192.168.9.1
|
-
|
| 192.168.10.0
|
255.255.255.0
|
192.168.5.2
|
192.168.5.1
|
1
|
Маршрутизатор 4 (
R4) – есть неправильный маршрут
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
Интерфейс
|
Метрика
|
| 0.0.0.0
|
0.0.0.0
|
192.168.4.1
|
192.168.4.2
|
-
|
| 192.168.1.0
|
255.255.255.0
|
192.168.4.1
|
192.168.4.2
|
1
|
| 192.168.2.0
|
255.255.255.0
|
192.168.5.1
|
192.168.5.2
|
1
|
| 192.168.3.0
|
255.255.255.0
|
192.168.4.1
|
192.168.4.2
|
1
|
| 192.168.4.0
|
255.255.255.0
|
192.168.4.2
|
192.168.4.2
|
-
|
| 192.168.5.0
|
255.255.255.0
|
192.168.5.2
|
192.168.5.2
|
-
|
| 192.168.6.0
|
255.255.254.0
|
192.168.4.1
|
192.168.4.2
|
1
|
| 192.168.7.0
|
255.255.254.0
|
192.168.7.1
|
192.168.7.1
|
-
|
| 192.168.8.0
|
255.255.255.0
|
192.168.4.1
|
192.168.4.2
|
1
|
| 192.168.9.0
|
255.255.255.0
|
192.168.5.1
|
192.168.5.2
|
1
|
| 192.168.10.0
|
255.255.255.0
|
192.168.10.1
|
192.168.10.1
|
-
|
Рабочая станция 192.168.6.2
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
Интерфейс
|
Метрика
|
| 0.0.0.0
|
0.0.0.0
|
192.168.6.1
|
192.168.6.2
|
-
|
| 127.0.0.0
|
255.0.0.0
|
127.0.0.1
|
127.0.0.1
|
-
|
| 192.168.6.0
|
255.255.255.128
|
192.168.6.2
|
192.168.6.2
|
1
|
| 192.168.6.2
|
255.255.255.255
|
192.168.6.2
|
192.168.6.2
|
1
Сервис онлайн-записи на собственном Telegram-боте
Попробуйте сервис онлайн-записи VisitTime на основе вашего собственного Telegram-бота:
— Разгрузит мастера, специалиста или компанию;
— Позволит гибко управлять расписанием и загрузкой;
— Разошлет оповещения о новых услугах или акциях;
— Позволит принять оплату на карту/кошелек/счет;
— Позволит записываться на групповые и персональные посещения;
— Поможет получить от клиента отзывы о визите к вам;
— Включает в себя сервис чаевых.
Для новых пользователей первый месяц бесплатно.
Зарегистрироваться в сервисе
|
Рабочая станция 192.168.7.2
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
Интерфейс
|
Метрика
|
| 0.0.0.0
|
0.0.0.0
|
192.168.7.1
|
192.168.7.2
|
-
|
| 127.0.0.0
|
255.0.0.0
|
127.0.0.1
|
127.0.0.1
|
-
|
| 192.168.7.0
|
255.255.255.128
|
192.168.7.2
|
192.168.7.2
|
1
|
| 192.168.7.2
|
255.255.255.255
|
192.168.7.2
|
192.168.7.2
|
1
|
Рабочая станция 192.168.8.2
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
Интерфейс
|
Метрика
|
| 0.0.0.0
|
0.0.0.0
|
192.168.8.1
|
192.168.8.2
|
-
|
| 127.0.0.0
|
255.0.0.0
|
127.0.0.1
|
127.0.0.1
|
-
|
| 192.168.8.0
|
255.255.255.0
|
192.168.8.2
|
192.168.8.2
|
1
|
| 192.168.8.2
|
255.255.255.255
|
192.168.8.2
|
192.168.8.2
|
1
|
Рабочая станция 192.168.9.2
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
Интерфейс
|
Метрика
|
| 0.0.0.0
|
0.0.0.0
|
192.168.9.1
|
192.168.9.2
|
-
|
| 127.0.0.0
|
255.0.0.0
|
127.0.0.1
|
127.0.0.1
|
-
|
| 192.168.9.0
|
255.255.255.0
|
192.168.9.2
|
192.168.9.2
|
1
|
| 192.168.9.2
|
255.255.255.255
|
192.168.9.2
|
192.168.9.2
|
1
|
Рабочая станция 192.168.10.2
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
Интерфейс
|
Метрика
|
| 0.0.0.0
|
0.0.0.0
|
192.168.10.1
|
192.168.10.2
|
-
|
| 127.0.0.0
|
255.0.0.0
|
127.0.0.1
|
127.0.0.1
|
-
|
| 192.168.10.0
|
255.255.255.0
|
192.168.10.2
|
192.168.10.2
|
1
|
| 192.168.10.2
|
255.255.255.255
|
192.168.10.2
|
192.168.10.2
|
1
|
| VLAN
|
Сегмент
|
| vlan 1
|
192.168.6.0/25
|
| vlan 2
|
192.168.7.0/25
|
| VLAN
|
fe0/1
|
fe0/2
|
fe0/3
|
fe0/4
|
| vlan 1
|
+
|
+
|
-
|
-
|
| vlan 2
|
-
|
-
|
+
|
+
|
CISCO Catalyst.
– не соответствует схеме сетевого уровня
| Switch#vlan database
Switch(vlan)#vlan 1 name VLAN1
Switch(vlan)#vlan 2 name VLAN2
Switch(vlan)#exit
Switch#configure terminal
Switch(config)#interface vlan 1
Switch(config-if)#ip address 192.168.6.1 255.255.255.128
Switch(config-if)#end
Switch#configure terminal
Switch(config)#interface vlan 2
Switch(config-if)#ip address 192.168.7.1 255.255.255.128
Switch(config-if)#end
Switch#configure terminal
Switch(config)#interface fastethernet 0/2
Switch(config-if)#switchport access vlan 1
Switch(config-vlan)#end
Switch#configure terminal
Switch(config)#interface fastethernet0/1
Switch(config-if)#switchport mode trunk
Switch#configure terminal
Switch(config)#interface fastethernet 0/4
Switch(config-if)#switchport access vlan 2
Switch(config-vlan)#end
Switch#configure terminal
Switch(config)#interface fastethernet0/3
Switch(config-if)#switchport mode trunk
Switch#write memory
|
1. Олифер В.Г., Олифер Н.А. Компьютерные сети. Принципы, технологии, протоколы.
|
