Курсовая работа: Расчет подшипников качения для червячной передачи

Содержание

Задание

1 Описание конструкции и назначение узла

2 Расчет и выбор посадок подшипников качения

3 Выбор посадок для сопряжений узла и их расчёт

4 Выбор средств измерений деталей

5 Расчёт рабочих и контрольных калибров

6 Расчёт и выбор посадки с натягом

7 Расчёт точности зубчатой передачи

8 Расчёт и выбор посадки с зазором

9 Расчёт размерной цепи вероятностным методом

Список используемых стандартов

1 Описание конструкции и назначения узла.

Червячной передачей называется механизм, служащий для преобразования вращательного движения между валами со скрещивающимися осями. Обычно червячная передача (рис.1) состоит из червяка 1 и сопряженного с ним червячного колеса 2. Угол скрещивания осей обычно равен 90°;неортогональные передачи встречаются редко. Червячные передачи относятся к передачам зацеплением, в которых движение осуществляется по принципу винтовой пары. Червячную передачу можно получить из рассмотренной ранее винтовой зубчатой передачи, если уменьшить число зубьев одного из косозубых колес до z₁ = 1...4 и увеличить их угол наклона к оси, превратив таким образом косозубое колесо в винт (червяк). Поэтому червячные передачи относят к категории зубчато-винтовых.

Все применяемые в дальнейшем термины, определения и обозначения, относящиеся к червячным передачам, соответствуют ГОСТ «Передачи червячные» и ГОСТ «Передачи зубчатые».

Витки червяка и зубья червячного колеса соприкасаются обычно по линиям и поэтому представляют собой высшую кинематическую пару. Обычно ведущее звено червячной передачи — червяк, но существуют механизмы, в которых ведущим звеном является червячное колесо.

Достоинства червячных передач: компактность конструкции и возможность получения больших передаточных чисел в одноступенчатой передаче (до u= 300 и более); высокая кинематическая точность и повышенная плавность работы; малая интенсивность шума и виброактивности; возможность обеспечения самоторможения.

На рис.2 схематически изображены основные виды червячных передач:

а — цилиндрическая червячная передача , у которой делительные и начальные поверхности цилиндрические (такие передачи имеют наибольшее распространение); б — глобоидная передача , у которой делительная поверхность червяка торообразная, а колеса — цилиндрическая (такие передачи нетехнологичны); в— червячно-реечная передача (по сравнению с зубчато-реечной такай передача обеспечивает большую плавность работы и имеет большую жесткость; оси червяка и рейки могут располагаться под углом или быть параллельны; передачи применяют в продольно-строгальных, тяжелых фрезерных и горизонтально-расточных станках).

Недостатки червячных передач: значительное геометрическое скольжение в зацеплении и связанные с этим трение, повышенный износ, склонность к заеданию, нагрев передачи и сравнительно низкий КПД (от до ); необходимость применения для ответственных передач дорогостоящих и дефицитных антифрикционных цветных металлов. Указанные недостатки ограничивают мощность червячных передач (обычно

до 60 кВт).

Червячные передачи находят широкое применение, например, в металлорежущих станках, подъемнотранспортном оборудовании, транспортных машинах, а также в приборостроении.

Витки червяка нарезают резцом на токарно-винторезном или дисковой фрезой на резьбофрезерном станке; после нарезания резьбы и термообработки рабочие поверхности витков нередко шлифуют и полируют, что существенно повышает нагрузочную способность передачи. Зубья червячного колеса нарезают методом обкатки червячными фрезами на зубофрезерных станках; режущий инструмент в этом случае подобен червяку, снабженному режущими кромками и гранями (производящий червяк). Такая технология изготовления обеспечивает линейный контакт между витками червяка и зубьями червячного колеса.

Для цилиндрических червячных передач установлено двенадцать степеней точности и соответствующие нормы точности изготовления и монтажа передач. Независимо от степени точности передач назначают нормы бокового зазора между витками червяка и зубьями колеса.

Для глобоидных передач установлено три степени точности: 6, 7 и 8, для каждой из которых назначают нормы точности изготовления червяка, колеса и монтажа передач. Независимо от степени точности устанавливают нормы бокового зазора.

Силовые червячные передачи обычно изготовляют по 6—8-й степеням точности.

Конструктивно червячные передачи чаще всего делают в закрытом исполнении. На рис.3 приведены схемы наиболее часто встречающихся червячных редукторов: а — с верхним расположением червяка , б — с боковым расположением червяка , в — с нижним расположением червяка.

2 Расчёт и выбор посадок подшипников качения

Исходные данные:

Подшипник №7210

Класс точности 0

Радиальная реакция R= 1,6 kH

Осевое усилие A = 2 kH

Характер нагрузки - с умеренными толчками и вибрациями, перегрузка до 150%.

Размеры подшипника [2]:

2.1 Для циркуляционно нагруженного кольца определяется интенсивность нагружения P_R , H.

, (2.1)

где R – радиальная реакция опоры на подшипник, кН

В – ширина подшипника, мм

r – радиус фасок колец подшипника, мм

K_П – динамический коэффициент посадки [1,табл.3.5]

F – коэффициент ослабления посадочного натяга при полом вале или тонкостенном корпусеF_A – коэффициент неравномерности распределения радиальной нагрузки между рядами роликов или между сдвоенными шарикоподшипниками при наличии осевой нагрузки на опору [1,табл. 3.2]

2.2 По величине интенсивности нагружения P_R выбираем вид посадки [1,табл.3.6,]

« » - посадка на вал

2.3 Для колец, воспринимающих колебательное и местное нагружение, выбирается вид посадки в зависимости от характера нагружения и вида корпуса [1, табл. 3.3]

«H» - посадка в корпус

2.4 Выбор квалитета для посадок колец подшипников

Для вала – 6 квалитет

Для корпуса – 7 квалитет

2.5 По ГОСТ 520 – 89 и ГОСТ 25347 – 82 определяем отклонения ES, EI, ei, es, строим поля допусков по наружному (D) и внутреннему (d) диаметрам и определяем табличные натяги N_max и N_min

Отклонения для внутреннего кольца подшипника:

ES = +8 мкм, EI = -8 мкм

Отклонение для наружного кольца подшипника:

es = +25 мкм, ei = 0 мкм

Определяем поле допуска внутреннего (L5) и наружного (l5) колец [1,табл.

3.9]

L0 = -12 мкм, l0 = -15 мкм

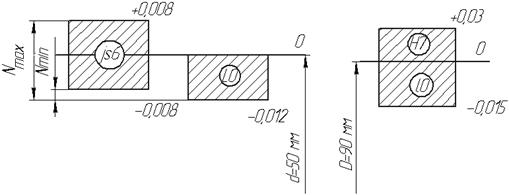

Схема расположения полей допуска

N_min =d_min - D_max =ei-ES(2.2)

N_max =d_max -D_min =es-EI (2.3)

N_min =-0,008-(-0,012)=0,004 [мм]

N_max =0,008-(-0,012)=0,020 [мм]

2.6 Вычислим минимальный допустимый натяг:

(2.4)

- конструктивный фактор,

где d₀ – приведенный диаметр внутреннего кольца

(2.5)

(2.6)

где R – радиальная реакция

=4 [мкм]

Условие N_min ≥выполняется,

- условие выполнено

2.7 Вычислим максимальный допустимый натяг:

(2.7)

где –предел прочности шарикоподшипниковой стали

[мм]

- условие выполнено.

2.8 Проверяем наличие посадочного рабочего зазора:

По внутреннему диаметру (d)определяем min и max радиальный зазор [1,табл. 3.11]:

G_min =12 мкм, G_max =29 мкм

Определяем начальный радиальный зазор:

(2.8)

[мкм] или 0,0205 [мм]

Определим эффективный натяг:

(2.9)

где - усреднённый натяг

(2.10)

Определим рабочий радиальный зазор:

(2.11)

где

Условие - выполнено.

Определим усилие запрессовки подшипника на вал ():

(2.12)

Где - коэффициент трения при запрессовке

- модуль упругости стали

2.9 Определим температуру нагрева подшипника в масле для установки его на вал:

(2.13)

где - температурный коэффициент линейного расширения подшипниковой стали

- сборочный зазор

3 Выбор посадок для сопряжений узла и их расчёт

В соответствии с заданием на курсовую работу необходимо назначить посадки для десяти сопряжений сборочной единицы.

Таблица 1 – Выбранные посадки

Номера сопрягаемых деталей	Наименование сопрягаемых деталей	Выбранные посадки по ГОСТ 25347-82 ( СТ СЭВ144-88)
22 - 04	Подшипник - вал	Ç50
22 – 05	Подшипник - крышка	Ç90
27 - 04	Шпонка - вал	Ç55
04 – 01	Вал - шестерня	Ç55
27 – 01	Шпонка - шестерня	Ç55
16 - 02	Болт - корпус	М6
16 - 08	Болт - крышка	Ç6
08 - 02	Крышка - корпус	Ç90
08 - 21	Крышка подшипника -манжета	Ç70
26 - 04	Шпонка - вал	Ç45

Расшифровка буквенных обозначений посадок, расчет предельных размеров, зазоров или натягов, построение полей допусков для десяти выбранных сопряжений оформляются в виде таблицы 2.

Таблица 2 – Расчет выбранных посадок

Номер сопрягаемых деталей	Номинальный размер с отклонениями	Предельные размеры, мм						Схемы полей допусков
		Dmax	Dmin	dmax	dmin	Smax	Smin
27 - 04	Ç55	54,968	54,894	55,000	54,926	0,042	0,106
26 - 04	Ç45	44,974	44,912	45,000	44,938	0,036	0,088
22 - 04	Ç50	50	49,988	50,008	49,992	0,008	0,02
22 – 05	Ç90	90,035	90,000	90,000	89,985	0,05	0
04 – 01	Ç55	55,030	55,000	55,021	55,002	0,028	0,021
27 – 01	Ç55	55,037	54,963	55,000	54,926	0,111	0,037
08 - 02	Ç90	90,011	89,989	89,880	89,660	0,351	-0,109
08 - 21	Ç70	70,046	70	70	69,926	0,120	0
16 - 02	Ç6	––	6,00	5,972	5,637	––	0,028
	Ç5,188	5,388	5,188	5,160	4,976	0,413	0,028
	Ç4,647	4,982	46,47	4,619	––	––	0,028
16 - 08	Ç6	6,120	6,000	5,072	5,637	0,483	0,028
	Ç5,188	5,308	5,188	5,160	4,975	0,333	0,028
	Ç4,647	4,767	4,647	4,619	––	––	0,028

4 Выбор средств измерений деталей

Выбор измерительных средств осуществляется с учётом допустимой погрешности измерений, а также погрешности измерительных средств. Значение допустимой погрешности измерения δ_изм зависит от величины допуска на изготовление изделия IT, который, в свою очередь связан с номинальным размером и квалитетом. Для размеров от 1 до 500 ГОСТ 8051-81 устанавливает 15 рядов наибольших допустимых погрешностей измерения в зависимости от величины допуска .

При выборе средств и методов измерения необходимо подобрать такое средство (инструмент, прибор), предельная погрешность которого была бы ближе к допустимой погрешности измерения размера (δ_изм ) и не превышала бы эту величину. Для выбранного средства измерения по справочным данным [5] следует установить его основные характеристики: пределы измерения, цену деления.

Результаты выбора измерительных средств оформляются в виде таблицы 3.

Номера сопрягаемых деталей		Средства измерения	Цена деления	Пределы измерения
22 - 04	0,074 0,074	Нутромер индикаторный (ГОСТ 868-72) Микрометр гладкий (ГОСТ 6507-78)	0,01 0,01	50 - 120 50 - 80
22 - 05	0,035 0,015	Нутромер индикаторный (ГОСТ 868-72) Микрометр гладкий (ГОСТ 6507-78)	0,01 0,01	50 - 120 80 - 120
27 - 04	0,074 0,074	Микрометр гладкий (ГОСТ 6507-78) Нутромер индикаторный (ГОСТ 868-72)	0,01 0,01	50 - 80 50 - 120
04 - 01	0,030 0,019	Микрометр гладкий (ГОСТ 6507-78) Нутромер индикаторный (ГОСТ 868-72)	0,01 0,01	50 - 80 50 - 120
27 - 01	0,074 0,074	Микрометр гладкий (ГОСТ 6507-78) Нутромер индикаторный (ГОСТ 868-72)	0,01 0,01	0 - 25 50 - 120
26 - 04	0,062 0,062	Микрометр гладкий (ГОСТ 6507-78) Нутромер индикаторный (ГОСТ 868-72)	0,01 0,01	0 - 25 1 - 18
08 - 21	0,046 0,074	ГОСТ 23360-78 Нутромер индикаторный (ГОСТ 868-72)	0,01	50 - 120
08 - 02	0,022 0,440	Микрометр гладкий (ГОСТ 6507-78) Нутромер индикаторный (ГОСТ 868-72)	0,01 0,01	80 - 120 50 - 120
16 - 02	0,200 0,185	Микроскоп инструментальный ММИ и БМИ (ГОСТ 2094-71) Нутромер индикаторный (ГОСТ 868-72)	0,005-0,01 0,01	3 - 6 1 - 18
16 - 08	0,120 0,335	Микроскоп инструментальный ММИ и БМИ (ГОСТ 2094-71) Нутромер индикаторный (ГОСТ 868-72)	0,005-0,01 0,01	3 - 6 1 - 18

5 Расчет рабочих и контрольных калибров

5.1 Выбираем сопряжение: корпус – вал Æ

Стоим поля допусков для данного сопряжения

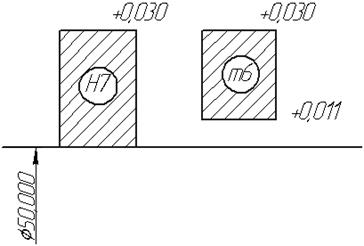

Рис.1 - Схема полей допуска сопряжения.

5.2 Размечаем нулевые линии для построения полей допусков калибров:

- Калибр – пробка (для контроля отверстий):

Проходная сторона (наименьшее отверстие):

D_min =D_н +EI(5.1)

D_min =D_н +EI=50+0=50 [мм]

Непроходная сторона (наибольшее отверстие):

D_max =D_н +ES (5.2)

D_max =D_н +ES=50+0,030=50,03 [мм]

- Калибр – скоба (для контроля вала):

Проходная сторона (наименьший вал):

d_min =d_н +ei(5.3)

d_min =d_н +ei=50+0,011=50,011 [мм]

Непроходная сторона (наибольший вал):

d_max =d_н +es (5.4)

d_max =d_н +es=50+0,03=50,03 [мм]

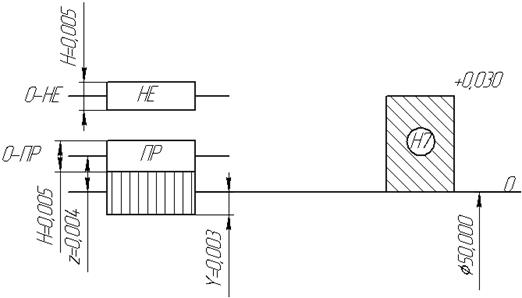

Рисунок 2 – Схема расположения поля допуска отверстия и полей допусков калибров

Рисунок 3 – Схема расположения поля допуска вала и полей допусков калибров

5.3 По таблицам допусков на калибры (ГОСТ 24853-81) берем отклонения:

- Для пробок Z=4 мкм, Y=3 мкм, H=Hs=5,0 мкм

- Для скоб Z=4 мкм, Y=3 мкм, H₁ =Hs=5,0 мкм

Поля допусков калибров строятся от соответствующих нулевых линий.

Участок износа штрихуется вертикальными линиями.

5.4 Рассчитываем предельные размеры калибров, результаты оформляем в виде таблицы 4.

Для калибра пробок:

мм

мм

мм

мм

мм

Для калибра скоб:

мм

мм

мм

мм

мм

Таблица 4 – Предельные размеры калибров

5.5 Определяем исполнительные размеры калибров для простановки их на чертежах:

Пробки Р – ПР 50,0065_-0,005 Р – НЕ 50,0325_-0,005

Скобы Р – ПР 50,0235^+0,005 Р – НЕ 50,0085^+0,011

6 Расчёт и выбор посадки с натягом

Исходные данные:

Номинальный диаметр сопряжения D=140 мм;

Наружный диаметр втулки D₂ =240 мм;

Длина сопряжения L=80 мм;

Передаваемый крутящий момент M_кр =10000 Н·м;

Материал втулки и вала – сталь 50;

Диаметр осевого отверстия D₁ =0 мм; осевое усилие P=0.

Шероховатость поверхности втулки R_zD =6,3 мкм, R_zd =3,2 мкм

6.1 Определяем величину удельного контакта эксплуатационного P_з между поверхностями сопряжения вала и втулки:

(6.1)

где d – номинальный диаметр сопряжения, – длина сопряжения, - коэффициент трения при запрессовке.

[Па]

6.2 По графику деформаций [1, рис. 2.1] и величинам P_э /s_т ; d₁ /d₂ и d/d₂ определяем характер деформирования отверстия и вала, вызванный удельным давлением:

(6.2)

По графику [1, рис. 2.1], учитывая отношения (5.2), делаем вывод что характер деформирования отверстия и вала - упругий.

6.3 По графику деформаций [1, рис. 2.1] определяем наибольшее допустимое значение на границе допустимой зоны деформирования (кривая «а» или «б») и рассчитываем значение :

Наибольшее допустимое значение - кривая «а».

По графику [1, рис. 2.1] определяем, что .

[Па] – предел текучести материала.

[Па]

[мм]

6.4 По графику [1, рис. 2.1] находим значение коэффициента неравномерности распределения удельного давления æ, затем рассчитываем наибольшее (для этого коэффициента) значение удельного давления P_{нб доп} :

æ=0,8

P_{НБ ДОП} = P_НБ · æ (6.3)

P_{НБ ДОП} =0,88·10⁸ ·0,8=7,04·10⁷ [Па]

6.5 Определяем коэффициенты формы отверстия и вала:

C_A = (6.4)

C_В = (6.5)

где - коэффициент Пуассона [1, табл. 2.2].

C_A = =0,6

C_В = =0,3

6.6 Рассчитываем величину натягов:

N_min = Р_э (6.6)

где E_A =E_B =2·10¹¹ Па – модуль упругости стали.

N_min = 5,1·10⁷ [мм]

N_max = P_нб ._доп (6.7)

N_max = 7,04·10⁷ =0,044 [мм] или 44 [мкм]

6.7 Рассчитываем поправку на смятие микронеровностей сопрягаемых поверхностей и находим расчетные величины натягов для выбора посадки:

(6.8)

где К₁ и К₂ коэффициенты, учитывающие поправку на смятие микронеровностей.

Определяем по таблице [1, табл. 2.4]коэффициенты K₁ и K₂ :

K₁ =K₂ =0,25

[мкм] или 0,004 [мм]

N_{min р} = N_min + Δ_Ш (6.9)

N_{min р} = 0,032 + 0,004=0,036 [мм]

N_{max р} = N_max + Δ_Ш (6.10)

N_{max р} = 0,044 + 0,004=0,048 [мм]

6.8 Проверяем выполнение условий и выбираем стандартную посадку:

N_{max р} N_max – условие выполнено

0,048 мм>0,004 мм

N_{min р} N_min – условие выполнено

0,036 мм>0,032 мм

Выбираем стандартную посадку по ГОСТ 25347 – 82 и строим её поля допусков с указанием размеров, натягов и отклонений в системе отверстий

мкм мкм, .

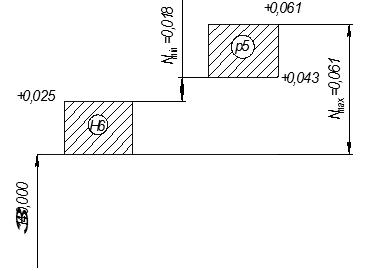

Рисунок 4 – Схема расположения поля допуска посадки с натягом.

6.9 Определяем наибольшее удельное давление на сопрягаемых поверхностях при наибольшем натяге выбранной посадки

(6.11)

[Па]

6.10 Вычисляем наибольшее напряжение во втулке:

σ_д = (6.12)

где s_Д – наибольшее напряжение во втулке.

σ_д = [Па]

6.11 Проверяем прочность втулки по выполнению неравенства:

σ_д - условие выполнено

1,04·10⁸ Па<2,94·10⁸ Па

7 Расчёт точности зубчатой передачи

Исходные данные:

- число витков червяка z₁ =2;

- число зубьев червячного колеса z₂ =50;

- окружная скорость колёс , м/с;

- модуль зубчатой передачи m=5, мм;

- рабочие температуры колёс и корпуса t₁ =60˚C и t₂ =25˚C;

- материал колёс: СИЛУМИН; корпуса: СИЛУМИН;

- вид передачи: ДЕЛИТЕЛЬНЫЕ МЕХАНИЗМЫ.

7.1 По величине окружной скорости м/с выбираются степени точности зубчатой передачи [1.табл.5.1]

8 - степень точности по нормам плавности.

Т.к. для скоростных передач норма контакта принимается на одну степень ниже, то:

9- степень точности по нормам контакта.

8 - 8 – 9

7.2 Определяется межосевое расстояние

мм

7.3 Определяется температурная компенсация зазора

(7.1)

где температурные коэффициенты линейного расширения материала втулки и вала[табл.1.2];α=20˚C –угол зацепления, град;

мм =68мкм

7.4 Оптимальная толщина слоя смазки jn2.

j_{n 2} = 10·m=10·5=50 мкм – для делительных передач;

7.5 Определяется минимальный боковой зазор передачи

j_nmin мкм

7.6 По таблицам ГОСТ 1643-81[5.10] подбирается вид сопряжения:«В»

8 - 8 - 9В

7.7 Выбор контролируемых параметров и средств их измерения.

Стандарт на допуски зубчатых колёс и передач (ГОСТ 1643-81) предусматривает для каждой нормы точности ряд показателей. Однако на основании многолетнего опыта работы каждый вид машиностроения разрабатывает свои рекомендации по выбору комплексов контролируемых параметров. Для химического и пищевого машиностроения эти рекомендации приведены в работе , по которой и следует подбирать комплексы для контроля зубчатых колёс. Измерительные средства для контроля каждого комплекса выбираются с учётом степени точности и основных характеристик колёс по справочным данным. В пояснительной записке должны быть приведены основные метрологические характеристики измерительных средств (цена деления, пределы измерения и т.д.).

8 Расчёт и выбор посадки с зазором

Исходные данные:

Номинальный диаметр сопряжения d=60 мм;

Длина сопряжения l=40 мм;

Угловая скорость вращения n=1000 об/мин;

Нагрузка на опору R=2 Кн;

Марка смазочного масла: индустриальное 20

Шероховатость поверхности втулки R_zD =4 мкм; вала R_zd =2 мкм

Материал втулки – чугун, вала – сталь 50.

8.1 Рассчитываем угловую скорость:

(8.1)

где n – угловая скорость вращения

[рад/с]

8.2 Определяем среднее удельное давление:

(8.2)

где R– нагрузка на опору

[Н/м² ]

8.3 Устанавливаем допустимую минимальную толщину маслянистого слоя – h:

(8.3)

где R_zD и R_zd – соответственно шероховатость втулки и вала.

[мм]

8.4 В соответствии с заданием определяем вязкость масла [1,табл. 1.3]:

[Па·с]

(8.4)

где t_п =50⁰ С – температура нагрева подшипника в масле

[Па·с]

8.5 Определяем функциональный комплекс:

(8.5)

8.6 По графику [1, рис. 1.1] определяем относительные эксцентриситеты:

и

8.7 Рассчитываем минимальный допустимый зазор:

(8.6)

где - относительный эксцентриситет при S_{min .}

[м]

(8.7)

[м],

где вычисляется по таблице [1, табл. 1.6] в зависимости от эксцентриситета и отношения l/d.

8.8 Определяем температурное изменение зазора:

(8.8)

Где a₁ и a₂ – соответственно коэффициент линейного расширения материала вала и втулки

[м]

8.9 Рассчитываем минимальный действующий зазор:

(8.9)

[м]

8.10 Рассчитываем максимальный допустимый зазор:

(8.10)

Где - относительный эксцентриситет при S_{max .}

[м]

8.11 Рассчитываем максимальный действующий зазор:

(8.11)

[м]

[мм] и [мм]

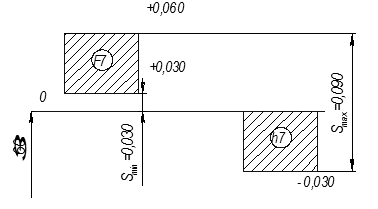

По таблицам ГОСТ 25347 – 82 (СТСЭВ 144-88) выбираем предельные зазоры в системе отверстия:

мкм, мкм,

9 Расчёт размерной цепи вероятностным методом

Расчет размерной цеп вероятностным методом позволяет установить на составляющие звенья более широкие допуски, чем те, получаются при решении задачи методом полной взаимозаменяемости

В основе этого метода служит теорема математической статистики, устанавливающие свойства дисперсии. Замыкающее звено размерной цепи принимается за случайную величину, являющейся суммой неизвестных случайных величин, т.е. суммой независимых составляющих звеньев цепи.

Как известно из теории вероятности, при любых законах распределение случайных погрешностей отдельных составляющих звеньев погрешность замыкающего звена также будет случайной погрешностью , получающейся по определенному закону распределения.

Распределения размерах в пределах допуска может проходить по одному из следующих законов:

а. нормального распределения

б. равнобедренного треугольника(Симпсона)

в. равной вероятности

В результате влияния систематических и случайных центр группирования размеров может не совпадать с серединой поля допуска, а зона рассеивания с величиной поля допуска.

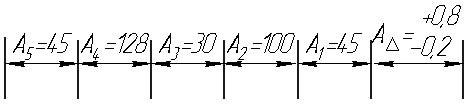

Дано:

А₁ А₂ А₃ А₄ А₅ А_Δ А₆

45 100 30 128 45 400

Н Н РТ Н Н РТ

Возможный брак: А₁ =1%; А₃ =2%.

Выполнение расчета

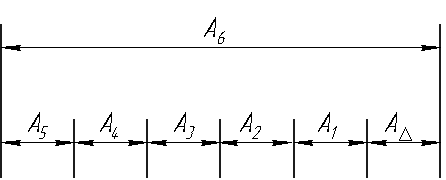

9.1 Номинальный размер замыкающего звена А_Δ , мм, рассчитываем по формуле

А_Δ = А₆ -( А₁ + А₁ +А₃ +А₄ +А₅ ), (9.1)

А_Δ =400-(45+100+30+128+45)=52мм

9.2 Расчет средний точности размерной цепи

Введем следующие коэффициенты

- коэффициент относительного рассеивания, который равен для: нормального распределения 0,333; для закона равнобедренного треугольника 0,408.

9.3 В зависимости от процента брака определяем для каждого звена добавочный множитель :

А₁ : 1% - 2,57

А₂ : 0,27% - 3,00

А₃ : 2% - 2,32

А₄ : 0,27% - 3,00

А₅ : 0,27% - 3,00

А₆ : 0,27% - 3,00

9.4 Определяют произведение i∙t·λ_i . Возводят это произведение в квадрат, где i- единица допуска, выбирается в зависимости от номинальных размеров по ГОСТ 23347-82

А₁ А₂ А₃ А₄ А₅ А₆

45 100 30 128 45 400

1,56 2,17 1,31 2,52 1,56 3,54

Суммируют все значения величин (i·t·λ_i )² и определяют значение среднего коэффициента точности цепи – а_ср по формуле:

где [] - заданное значение допуска, имеем

мм=1000мкм

Таблица 5 – Расчёт средней точности размерной цепи

Аi ном	i	t	λi	(i · t ·λi )2
А1 =45 А2 =100 А3 =30 А4 =128 А5 =45 А6 =400	1,56 2,17 1,31 2,52 1,56 3,54	2,57 3,00 2,32 3,00 3,00 3,00	0,333 0,333 0,408 0,333 0,333 0,408	1,782 4,700 1,538 6,335 2,427 18,775	5,963

По полученному коэффициенту из табл. 1.2 выбирают ближайший более точный квалитет допусков звеньев размерной цепи [1].

Принимаем , соответствует 12 квалитету.

9.5. Определение вероятностного допуска замыкающего звена. По табл. 1.3.[1] определяют допуски соответствующих звеньев размерной цепи.

Таблица 6 – Расчёт вероятностного допуска замыкающего звена

Аi ном	TAi	λi	t	(TAi · λi · t)2
А1 =45 А2 =100 А3 =30 А4 =128 А5 =45 А6 =400	250 350 210 400 250 570	0,333 0,333 0,408 0,333 0,333 0,408	2,57 3,00 2,32 3,00 3,00 3,00	45775,672 122255,123 39512,534 159680,160 62375,063 486757,382	957,265

Вычисляем вероятностный допуск замыкающего звена по формуле:

=мкм

Условие ТА_Δ ≤ [ТА_Δ ] выполняться , т.к.

957,265<1000

9.6 Полученные допуски составляющих звеньев разбивают на отклонения, пользуясь следующими правилами:

а) если среднее отклонение звена E_m (А_Δ ) = равно нулю, то отклонения для всех звеньев принимаются симметричными, т.е. ТА_i ;

б) если E_m (А_Δ ) = положительно, то отклонения принимаются:

для увеличивающих звеньев ES(A_i ) = + TA_i ; EI(A_i ) = 0;

для уменьшающих звеньев ES(A_i ) = 0; EI(A_i ) = − TA_i .

в) если E_m (А_Δ ) = отрицательно, то отклонения принимаются:

для увеличивающих звеньев ES(A_i )=0; EI(A_i )=−TA_i ;

для уменьшающих звеньев ES(A_i )=+TA_i ; EI(A_i )= −TA_i .

Звено А₆ - увеличивающаяся,

звено А₁ - А₅ - уменьшающиеся.

E_m (А_Δ ) = мм=300мкм>0,

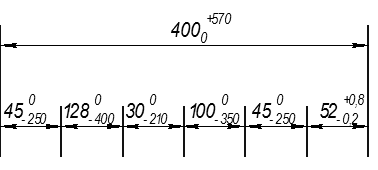

Отклонения принимаются:

А₁ : ES(45)=0 мкм; EI(45)=-250 мкм;

А₂ : ES(100)=0 мкм; EI(100)=-350 мкм;

А₃ : ES(30)=0 мкм; EI(30)=-210 мкм;

А₄ : ES(128)=0 мкм; EI(128)=-400 мкм;

А₅ : ES(45)=0 мкм; EI(45)=-250 мкм;

А₆ : ES(400)=+570мкм; EI(400)=0 мкм;

Для увеличивающегося звена Ç400h12()

Для уменьшающихcя звеньев Ç45H12(); Ç100H12(); Ç30H12(); Ç128H12();Ç45H12();

Т.к. разбивка отклонений произвольна, то обязательное условие

может не выполняться.

- условие не выполняется,

тогда принимаем звено А₂ в качестве зависимого:

.

Отклонения зависимого звена находят по правилу:

ES(А_зав ) = E_m (А_зав ) + ½Т_зав ;

EI(А_зав ) = E_m (А_зав ) - ½Т_зав .

ES(А_зав )мкм

EI(А_зав )мкм

9.7 Процент годных деталей при сборке размерной цепи вычисляют в следующей последовательности:

а) определяют среднее квадратичное отклонение звена А_Δ :

σ = =;

б) находят границы нового допуска

X ==мкм;

в) находят пределы интегрирования расчётного вероятностного допуска

Z = =;

г) рассчитывают вероятность изготовления годных деталей по формуле

Р = 2Ф(Z);

где Ф(Z) - значение функции Лапласа

Ф(2,87)=0,4979;

Р =

д) процент годных деталей

П = Р∙100%;

е) брак Б :

Б= 100% - П=100%-99,59%=0,41%.

Список используемых стандартов

ГОСТ 2.307-68 ЕСКД. Нанесение размеров и предельных отклонений.

ГОСТ 2.308-79 ЕСКД. Указание на чертежах допусков формы и расположения поверхностей.

ГОСТ 2.309-73 ЕСКД. Обозначение шероховатости поверхностей.

ГОСТ 25346-89 ЕСДП. Основные нормы взаимозаменяемости. Общие положения, ряды допусков и основных отклонений.

ГОСТ 25347-89 ЕСДП. Поля допусков и рекомендуемые посадки.

ГОСТ 6636-69 Основные нормы взаимозаменяемости. Нормальные линейные размеры.

ГОСТ 27284-87 Калибры. Термины и определения.

ГОСТ 11708-82 Основные нормы взаимозаменяемости. Резьба. Термины и определения.

ГОСТ 3478-79 Подшипники качения. Основные размеры.

ГОСТ 3325-85 Подшипники качения. Поля допусков и технические требования к посадочным поверхностям валов и корпусов. Посадки.

ГОСТ 1643-81 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические. Допуски.

ГОСТ25142-82 Шероховатость поверхности. Термины и определения.

ГОСТ 16319-80 Цепи размерные. Термины и определения. Методы расчёта.
