ЗАДАНИЕ
Весоизмерительное оборудование электронное. Принцип действия.
Схема грузового промышленного лифта.
Методические указания по выполнению заданий.
При разработке задания №1 необходимо изучить соответствующие материалы по учебникам, справочникам, инструкциям по эксплуатации торгового оборудования, а также использовать материалы торговых предприятий по месту работы, опыт торговых фирм.
При выполнении задания следует придерживаться следующего плана:
- общее сведение о данном виде оборудования;
- назначение;
- классификация;
- технические и эксплуатационные характеристики;
- принцип работы;
- правила эксплуатации;
- определить потребность в оборудовании;
- перспективы развития оборудования.
При разработке задания №2 необходимо:
- представить схему механизма с обозначением всех элементов;
- стрелками проставить движение элементов схемы, начиная с ведущего;
- описать работу и регулировки механизма.
1. Весоизмерительное оборудование электронное. Принцип действия. Общая характеристика. Определение потребности
В предприятиях торговли и общественного питания применяются настольные и напольные весы различных типов ( как будет представлено в таблице 1 ниже ).
По принципу действия все применяемые в общественном питании и торговли весы относятся к рычажно-механическим. По виду указателя массы их подразделяют на гиревые, шкальные, циферблатные, проекционные и электромеханические.
Гиревые весы
равноплечие с открытым и закрытым механизмом ( ВНО и ВНЗ ) устанавливают на столе, неравноплечие ( РП – 1, Г13М ) – на полу ( специально подготовленной площадке ), шкальные – на устойчивой подставке. При необходимости их можно передвигать.
В гиревых весах показания массы определяют визуально, применяя местный способ снятия показаний.
Циферблатные весы
одночашечные лотковые ( ВЦЛ) и двух чашечные ( ВНЦ – 2, РН – 10Ц13 ) устанавливают на столе. В пределах циферблата ( 200 или 1000 г ) продукты взвешивают без гирь, сверх шкалы циферблата до максимальной нагрузки – с применением гирь. Циферблатные платформенные весы ( РП – ВЦ24 ) устанавливают на полу. Они имеют визуальный отсчет и дистанционно – документально регистрируют показания на расстоянии 50 м. На дистанционной суммирующей машине печатается значение массы и суммарной массы.
Проекционные весы
оптические настольные ( ВО – ЗК1, ОР – 10 ) имеют шкалу, на которой отображается значение массы. Чем меньше зазор, тем медленнее масло поступает из одного цилиндра в другой. Ускоритель колебаний должен быть отрегулирован так, что после нажатия на грузоприемную площадку до упора стрелка ненагруженных весов будет возвращаться в нулевое положение после двух – трех колебаний.
Таблица1
Классификация торговых весов.
№
п/п
|
Тип весов |
Виды весов |
Грузо-
подъем-
ность
|
| по способу установки и конструктивным особенностям |
по указателю массы |
| 1
|
2
|
3
|
4
|
5
|
| 1 |
ВНО-2 |
Настольные равноплечие двухчашечные |
гиревой |
2 |
| 2 |
ВНО-10М |
-“-“-“-“-“-“ |
10 |
| 3 |
ВНО-20 |
То же |
-“-“-“-“-“-“ |
| 4 |
ВНЗ-2 |
-“-“-“- |
-“-“-“-“-“-“ |
| 5 |
ВНЗ-5 |
Настольные двухчашечные |
20 |
| 6 |
ВНЦ-2 |
То же |
Циферблатный |
2 |
| 7 |
РН-10Ц13 |
-“- |
-“-“-“-“-“-“ |
5 |
| 8 |
РН-10Ц13М |
Настольные одночашечные |
-“-“-“-“-“-“ |
2 |
| 9 |
ВЦЛ-10М |
( лотковые ) |
-“-“-“-“-“-“ |
10 |
| 10 |
ВО-ЗК1 |
то же |
Проекционный
( оптический )
|
10 |
| 11 |
ОР-3 |
-“-“-“- |
10 |
| 12 |
ОР-5 |
Настольные одночашечные |
То же |
3 |
| 13 |
ОР-10 |
Настольные, неравноплечие, передвижные, платформенные |
-“-“-“-“-“-“ |
3 |
| 14 |
Т3, |
-“-“-“-“-“-“ |
5 |
| 15 |
Т5, |
То же |
Проекционный
гиревой
|
10 |
| 16 |
Т10 |
-“-“- |
3,5 |
| 17 |
РП-500Г-13М |
Напольные платформенные
передвижные
|
-“-“-“-“-“-“ |
500 |
| 18 |
РП-1Г13М |
Шкальный |
1000 |
| 19 |
РП-100Ш13РП- |
То же |
-“-“-“-“-“-“ |
100 |
| 20 |
200Ш13РП- |
-“- |
циферблатный |
200 |
| 21 |
600Ц24 |
Настольные стационарные
одночашечные
|
-“-“-“-“-“-“ |
600 |
| 22 |
РП-3Ц24 |
Проекционный
электромеханический
|
3000 |
| 23 |
РПО-500 |
Настольные стационарные
врезные
|
500 |
| 24 |
ДПЧ-3 |
Электронно
тензометрический
|
3 |
| 25 |
ДПЧ-ЗС |
То же |
3 |
| 26 |
ДПЧ-5С |
То же |
То же |
5 |
| 27 |
ЕР, ЕР-F |
Настольные одночашечные |
То же |
3-5 |
| 28 |
SSW-2, SW-5, SW-10, SW-20 |
Настольные одночашечные |
То же |
2, 5, 10, 20 |
| 29 |
PW-3 |
Напольные платформенные
передвижные
|
То же
|
3
|
| 30 |
DBII-60, DBII-160, DBII-300 |
Напольные платформенные
передвижные
|
Электронно
тензометрический
|
60, 160, 300 |
| 31 |
DB-H-60, DBB-H-150, DB-H-200 |
То же |
То же
|
60, 150, 200 |
| 32 |
DL-60, DL-100, DL-150, DL-200 |
То же
|
То же |
60, 100, 150, 200 |
| 33 |
LP-6, LP-06R |
Напольные стационарные
( возможность работы в
локальных сетях Ethernet )
|
То же |
60 |
| 34 |
LP-15, LP-15R |
То же |
То же |
150 |
| 35 |
LP-30, LP-30R |
То же |
То же |
200 |
| 36 |
LPII-06; LPII-15; LPII-30 |
То же |
То же |
6, 15, 30 |
Электронные тензометрические весы
сери EP, SW, DBII, DB-H, DL, LP, LP-R имеют автоматическую установку нуля и автоматическую регулировку коэффициента усиления, выборку массы тары из диапазона взвешивания, программирования функций усреднения показаний массы при нестабильной нагрузке с изменением периода и амплитуды фильтрации, мембранную клавиатуру, индикацию разрядки батареи. Платформа выполнена из нержавеющей стали. Питание осуществляется от сети через адаптер или от батарей с автоматическим отключением в перерывах от 0 до 9 мин.
Класс точности по ГОСТ 29329 – средний.
Весы серии LPII имеют большой двухсторонний легко читаемый дисплей и большой размер платформы. Расширенные возможности печати этикеток: большой выбор всесторонних форматов, в том числе без принтера, возможность создания этикеток и сохранения их в памяти, варианты штрихкода без информации о веси или стоимости, где все цифры задает пользователь. Простой и быстрый ввод информации о товаре без остановки взвешивания. Память товаров на 4 тыс. наименований и, дополнительно, 1 тыс. сообщений по 8 строкам, содержащим до 50 символов в строке. Имеют возможность загружать с компьютера все доступные данные, настройки и параметры весов. Синхронное обновление всех данных во всех весах локальной сети и др.
Гиревые напольные весы устанавливают на прочной площадке. Горизонтальность положения проверяют с помощью отвеса, укрепленного на колонке весов. Равновесие ненагруженных весов проверяют по положению подвижного указателя, регулируют его тарировочной гайкой и контргайкой, которые расположены на малом плече коромысла. Уравновешивание груза осуществляется с помощью гирь с радиальным отверстием, которые находятся на гиредержателе, и передвижной гири, расположенной на отсчетной шкале.
Для уравновешивания груза на настольных обыкновенных, закрытых и циферблатных весах применяют чугунные или стальные гири общего назначения массой от 1 до 500 г и от 1 до 10 кг. Для уравновешивания грузов на гиревых напольных ( сотенных )весах применяют чугунные гири условной массой от 10 до 500 кг ( действительная их масса в 100 раз меньше ).
Весы должны отвечать следующим техническим требованиям:
- обеспечивать точность показаний, показывать массу товара с отклонением в пределах допустимой погрешности;
- быть достаточно чувствительными, реагировать на малые изменения нагрузки (гирю – допуск );
- обладать постоянством показаний, давать одинаковые показания при многократном взвешивании одного и того же груза ( равного 1/10 грузоподъемности весов ), находящегося на грузоприемной площадке в разных положениях; погрешность при этом не должна превышать допускаемую;
- быть устойчивыми, возвращаться в состояние равновесия после снятия нагрузки;
- обладать достаточной грузоподъемностью, т. е. наибольшая и наименьшая нагрузка, указываемая на циферблате или коромысле весов, должна соответствовать величине отвесов.
Соответствие весов техническим требованиям проверяют в такие сроки: первичная проверка осуществляется при выпуске весов с завода, периодическая – не реже одного раза в год, при метрологической ревизии на предприятии, ведомственная – не реже одного раза в три месяца.
Результаты проверки оформляют нанесением оттиска поверительного клейма на весах и гирях и отметкой в специальном журнале и паспорте.
В предприятиях надзор и контроль за весоизмерительным оборудованием осуществляют специально назначенные работники ( заведующий производством, заместитель директора предприятия ).
2. Схема грузового промышленного лифта

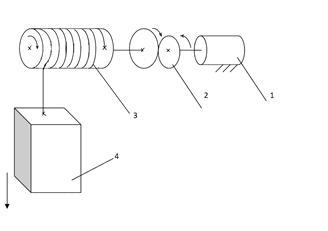

Схема 1
Лифты предназначены для перемещения грузов по вертикали и состоят ( как видим из схемы выше ) из грузовой кабины 4, которая приводится в движение с помощью электродвигателя 1, редуктора и лебедки 3.
Вес кабины уравновешивается специальным противовесом. Кабина движется по специальным направляющим, которые устанавливаются в огнеупорной шахте. Лифты снабжаются специальными ловителями при обрыве канатов.
Грузоподъемность промышленных лифтов от 1 до 50 kH, скорость движения кабины от 0,15 до 5 м/c, высота подъема кабины от 5 до 45 м.
Подъемники предназначены для подъема и опускания грузов между этажами. В отличии от лифтов они устанавливаются на специальных направляющих, которые крепятся к стене здания и имеют специальное ограждение. Грузовая платформа или кабина приводится в движение тоже с помощью лебедки.
Чаще всего на швейных предприятиях применяются подъемники грузоподъемностью до 2 kH, высота подъема груза до 3,3 м; скорость подъема – до 0,35 м/c.
