ПЛАН РЕФЕРАТА
1. План реферата стр 2
2. Аннотация стр 3
3. Введение стр 4
4. Физика света стр 5
5. Фоторецепторы стр 6
6. Фоторецепторы насекомых стр 10
7. Поляризованный свет и насекомые стр 13
8. Заключение стр 18
9. Список литературы стр 19
АННОТАЦИЯ
В данной работе произведен некоторый обзор темы пространственной ориентации живых организмов посредством зрительной сенсорной системы. Зрение как сенсорная система есть важное условие для выживания и эволюции любой популяции, потому как именно оно позволяет получить максимум информации о непрерывно меняющихся условий окружающей среды.
Для более полного понимания процессов в реферате рассмотрена физика света (естественно, в неком сводном обзоре, по наиболее интересующим нас моментам).
Также в работе рассмотрены различные виды фоторецепторов, с относительно подробным обзором фоторецепторов насекомых. Дело в том, что в последние годы исследователями в данной области с большим интересом изучается такое явление, как ориентирование насекомых (в частности, пчел) по небосводу – то есть по улавливанию поляризованного света), поэтому фоторецепторы насекомых рассмотрены с особым вниманием и вынесены в особую главу.
ВВЕДЕНИЕ
Во все времена человек всегда стремился к познанию. В современной науке явно просматривается тенденция к реализации и воплощении идей, почерпнутых непосредственно из наблюдений за окружающей средой и их изучением. Так, наука бионика
занимается внедрением технологий, реализованных именно на этих идеях. Наука этология
становится немалым подспорьем даже такой, казалось бы, сугубо гуманитарной отрасли, как социология. Тем не менее, изучение общественных животных дает интересный материал для изучения многих закономерностей популяций.
Все животные обладают в той или иной степени выраженной способностью ориентироваться в пространстве – биоориентацией
. Одной из простейших ее форм являются таксисы
– zB, хемотаксисы, фототаксисы, термотаксисы etc. Также у ряда животных наблюдается выраженная способность к бионавигации
– т.е. возможности животных выбирать направление движения при регулярных сезонных миграциях, к примеру. Выделяют такие типы ориентации, как компасная
(звездная компасная
), транспонирующая
, обонятельно-вкусовая
, гравитационная
, по атмосферному давлению
, химическая
, акустическая, оптическая
и некоторые другие. Как видно, всегда используется какая-либо сенсорная система – будь то зрительная, обонятельная или какая либо другая. В аспекте данной работы я рассматриваю оптическую ориентацию (по поляризованному свету), и потому довольно подробно останавливаюсь на фоторецепторах.
ФИЗИКА СВЕТА
Свет состоит из частиц, называемых фотонами, каждую из которых можно рассматривать как пакет электромагнитных волн. Будет ли луч электромагнитной энергии именно светом, а не рентгеновскими лучами или радиоволнами, определяется длиной волны — расстоянием от одного гребня волны до следующего: в случае света это расстояние составляет приблизительно 0,0000001 (10-7
) метра, или 0,0005 миллиметра, или 0.5 микрометра, или 500 нанометров (нм).
Свет — это по определению то, что мы можем видеть. Наши глаза могут воспринимать электромагнитные волны длиной от 400 до 700 нм. Обычно попадающий в наши глаза свет состоит из сравнительно однородной смеси лучей с различными длинами волн; такую смесь называют белым светом
(хотя это весьма нестрогое понятие). Для оценки волнового состава световых лучей измеряют световую энергию, заключенную в каждом из последовательных небольших интервалов, например от 400 до 410 нм, от 410 до 420 нм и т. д., после чего рисуют график распределения энергии по длинам волн. Для света, приходящего от Солнца, этот график похож на левую кривую на рис. 1
. Это кривая без резких подъемов и спадов с пологим максимумом в области 600 нм. Такая кривая типична для излучения раскаленного объекта. Положение максимума зависит от температуры источника: для Солнца это будет область около 600 нм, а для звезды более горячей, чем наше Солнце, максимум сдвинется к более коротким волнам — к голубому концу спектра, т. е. на нашем графике — влево. (Представление художников о том, что красные, оранжевые и желтые цвета — теплые, а синие и зеленые — холодные, связано только с нашими эмоциями и ассоциациями и не имеет никакого отношения к спектральному составу света от раскаленного тела, зависящему от его температуры, — к тому, что физики называют цветовой температурой.)
 |
Если мы будем каким-то способом фильтровать белый свет, удаляя все, кроме узкой спектральной полосы, то получим свет, который называют монохроматическим

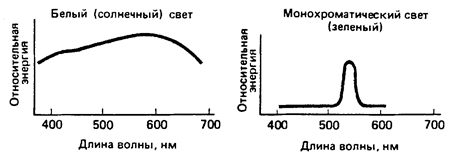

(см. график на рис. 1
справа).Рис. 1.
Слева:
энергия света (например, солнечного) распределена в широком диапазоне длин волн — примерно от 400 до 700 нанометров. Слабо выраженный пик определяется температурой источника: чем горячее источник, тем больше смещение пика к синему (коротковолновому) концу. Справа:
монохроматический свет — это свет, энергия которого сосредоточена в основном в области какой-то одной длины волны. Его можно создать при помощи разнообразных фильтров, лазера или спектроскопа с призмой или дифракционной решеткой.
Зрение основано на обнаружении электромагнитного излучения. Электромагнитный спектр имеет широкий диапазон, и видимая часть составляет лишь очень малую долю.
Энергия электромагнитного излучения обратно пропорциональна длине волны. Длинные волны несут слишком мало энергии, чтобы активировать фотохимические реакции, лежащие в основе фоторецепции. Энергия коротких волн так велика, что они повреждают живую ткань.
Большая часть коротковолнового излучения солнца поглощается озоновым слоем атмосферы (в узком участке спектра – от 250 до 270 нм): если бы этого не было, жизнь на Земле вряд ли могла возникнуть. Все фотобиологические реакции ограничены узким участком спектра между двумя этими областями.
ФОТОРЕЦЕПТОРЫ
Фоторецепторы – это один из видов сенсорных органов (систем), отвечающие за зрение. Именно возможностями фоторецепторов определяется оптическая ориентация
животных в пространстве.
Фоторецепторные клетки содержат пигмент (обычно это родопсин), который под действием света обесцвечивается. При этом изменяется форма молекул пигмента, причем в отличие от выцветания, с каким мы встречаемся в повседневной жизни, такой процесс обратим. Он ведет к еще не совсем понятным электрическим изменениям в рецепторной мембране (Prosser, 1973).
| Рис. 2а
. Глаз с точечным отверстием у морского моллюска Nautilus.
|
|
Фоторецепторные клетки могут быть рассеяны по поверхности тела, как у дождевого червя(Lumhricus),
однако обычно они образуют скопления. Глаз самого примитивного типа состоит из группы рецепторов, лежащих на дне углубления или ямки в коже. Такой глаз в общих чертах различает направление падающего света. Из-за теней, отбрасываемых стенками ямки, свет, падающий сбоку, освещает лишь одну ее часть, а остальная остается сравнительно темной. Такие различия в освещенности могут регистрироваться набором фоторецепторов в основании ямки, образующих зачаточную сетчатку. Глаз моллюскаNautilus
с точечным отверстием (рис. 2а)
развился из глаза-ямки, внешние края которого сошлись к центру, а слой фоторецепторов образовал сетчатку. Такой глаз работает точно гак же, как фотокамера с точечным отверстием: свет от каждой точки попадает только на очень малую область сетчатки, в результате возникает перевернутое изображение.
Эволюцию глаза можно проследить у ныне живущих моллюсков, как показано на рис. 2б
. Из глазаNautilus
с точечным отверстием развился глаз с защитным слоем, вероятно, для предохранения от грязи. Внутри глаза образовался примитивный хрусталик, как у улиткиHelix.
Глаз такого типа обнаружен также у пауков. Встречаются и некоторые его разновидности, например глаз у гребешкаPecten
(рис. 2г
), который имеет инвертированную сетчатку и зеркальную выстилку – тапетум
. Глаз каракатицыSepia
(рис. 2в
) очень похож на глаз позвоночных. В нем находятся ресничные мышцы, которые могут менять форму хрусталика, и радужка, регулирующая, как диафрагма, количество падающего на сетчатку света.
Глаза позвоночных, хорошим примером которых служит глаз человека, построены по единому плану, хотя и у них отмечается некоторая экологическая адаптация. На рис. 3
показан горизонтальный разрез человеческого глаза. Он окружен плотной оболочкой –
склерой.
прозрачной в передней части глаза, где она называется роговицей.
Непосредственно изнутри роговица покрыта черной выстилкой – сосудистой оболочкой,
которая снижает пропускающую и отражающую способность боковых частей глаза. Сосудистая оболочка выстлана изнутри светочувствительной сетчаткой,
которую мы более детально рассмотрим позднее. Спереди сосудистая оболочка и сетчатка отсутствуют. Здесь находится крупный хрусталик,
делящий глаз на переднюю
и заднюю камеры,
заполненные соответственно водянистой влагой
и стекловидным телом.
Перед хрусталиком расположена радужка
– мышечная диафрагма с отверстием, называемым зрачком.
Радужка регулирует размеры зрачка и тем самым количество света, попадающее в глаз. Хрусталик окружен ресничной мышцей,
которая изменяет его форму. При сокращении мышцы хрусталик становится более выпуклым, фокусируя на сетчатке изображение предметов, рассматриваемых вблизи. При расслаблении мышцы хрусталик уплощается и в фокус попадают более отдаленные предметы.
| Рис. 2б
. Заполненный хрусталиком глаз наземной улитки Helix
|
|
| Рис. 2в
. Глаз каракатицы Sepia
, сходный с глазом позвоночных |
|
| Рис. 3
. Разрез глаза человека.
|
|
| Рис. 2г
. Инвертированный глаз гребешка Pecten
.
|
|
У позвоночных в отличие от таких головоногих моллюсков, как каракатица, сетчатка имеет инвертированное, т.е. перевернутое, строение. Фоторецепторы лежат у сосудистой оболочки, и свет попадает на них, пройдя через слой нейронов главным образом ганглиозных
и биполярных клеток.
Ганглиозные клетки примыкают к стекловидному телу, и их аксоны проходят по внутренней поверхности сетчатки к слепому пятну,
где они образуют зрительный нерв
и выходят из глаза. Биполярные клетки – это нейроны, соединяющие ганглиозные клетки с фоторецепторами.Фоторецепторы делятся на два типа – палочки и колбочки. Палочки, более вытянутые по сравнению с колбочками, очень чувствительны к слабому освещению и обладают только одним типом фотопигмента - родопсином.
Поэтому палочковое зрение бесцветное. Оно также отличается малой разрешающей способностью (остротой), поскольку много палочек соединено только с одной ганглиозной клеткой. То, что одно волокно зрительного нерва получает информацию от многих палочек, повышает чувствительность в ущерб остроте. Палочки преобладают у ночных видов, для которых важнее первое свойство.
Колбочки наиболее чувствительны к сильному освещению и обеспечивают острое зрение, так как с каждой ганглиозной клеткой связано лишь небольшое их число. Они могут быть разных типов, обладая специализированными фотопигментами. поглощающими свет в различных частях спектра. Таким образом, колбочки служат основой цветового зрения. Они наиболее чувствительны к тем длинам волн. которые сильнее всего поглощаются их фотопигментами. Зрение называют монохроматическим,
если активен лишь один фотопигмент, например в сумерках у человека, когда работают только палочки (рис. 4
).
Рис 4.
Типичные рецепторные механизмы при разных типах цветового зрения. (По материалам
The Oxford Companion to Animal Behavior, 1981).
Дихроматическим
зрение бывает при наличии двух активных фотопигментов, как у серой белки(Sciurus carolinensis)
(рис. 4
). Каждая длина волны стимулирует оба типа колбочек, но в разной степени в соответствии с их относительной чувствительностью в этой части спектра. Если мозг может распознавать такую разницу, животное различает длину волны света по его интенсивности. Однако эти определенные отношения возбудимости характерны более чем для одной части спектра, поэтому некоторые длины волн воспринимаются одинаково. Это происходит также при особых формах цветовой слепоты у человека. Длина волны, одинаково возбуждающая оба типа колбочек (в области пересечения кривых поглощения), воспринимается как белый цвет и называется «нейтральной точкой» спектра. Наличие ее показано в поведенческих опытах у серой белки (Muntz, 1981).
Такое смешение меньше выражено в зрительных системах с тремя типами цветовых рецепторов или при трихроматическом зрении
(рис. 4
), известном у многих видов, в том числе у человека. Однако некоторое смешение происходит и здесь: можно, например, вызвать впечатление любого цвета посредством разных сочетаний трех монохроматических составляющих, специально подобранных по интенсивности и насыщенности. Без этого было бы невозможно зрительное восприятие цветной фотографии и цветного телевидения.
У многих птиц и рептилий обнаружено больше трех типов цветовых рецепторов. Кроме различных фотопигментов, колбочки этих животных часто содержат окрашенные капельки масла, которые действуют как фильтры и в сочетании с фотопигментом определяют спектральную чувствительность рецептора. Эти капельки обычно не распределены по сетчатке равномерно, а сосредоточены в определенных ее частях.
В 1825 г. чешский физиолог Ян Пуркинье заметил, что красные цвета кажутся ярче синих днем, но с наступлением сумерек их окраска блекнет раньше, чем у синих. Как показал в 1866 г. Шульц, это изменение спектральной чувствительности глаза, названное сдвигом Пуркинье,
объясняется переходом от колбочкового зрения к палочковому во время темповой адаптации.
Это изменение чувствительности при темновой адаптации можно измерить у человека, определяя порог обнаружения едва видимого света через разные промежутки времени пребывания в темной комнате. По мере адаптации этот порог постепенно снижается.
Долю колбочкового зрения можно определить, направляя очень слабый свет на центральную ямку на сетчатке, в которой палочки отсутствуют. Долю участия в восприятии палочек определяют у «палочковых монохроматов», т. е. у редких индивидуумов, лишенных колбочек. Палочки гораздо чувствительнее к свету, чем колбочки, но содержат только один фотопигмент-родопсин, максимальная чувствительность которого лежит в синей части спектра. Поэтому синие предметы кажутся в сумерках ярче предметов других цветов.
Диапазон интенсивности света, воспринимаемого глазами позвоночных, огромен – они чувствительны к значениям освещенности, различающимся в миллиард раз. Это достигается разными механизмами, особыми для каждого вида. У многих рыб, амфибий, рептилий и птиц пигмент сосудистой оболочки концентрируется между наружными сегментами рецепторов при сильном освещении и оттягивается назад при его ослаблении. У этих животных наружные сегменты колбочек также подвижны. У некоторых рыб и амфибий в противоположном направлении движутся и наружные сегменты палочек. Количество света, достигающего сетчатки, регулируется сокращением зрачка. Этот рефлекс хорошо развит у угрей и камбал, ночных рептилий, птиц и млекопитающих (Prosser, 1973).
ФОТОРЕЦЕПТОРЫ НАСЕКОМЫХ
Рис. 5
. Схема устройства омматидия фотопического (А)
и скотопического (Б)
глаза. (Мазохин-Поршняков, 1965).
В центре —
поперечный разрез омматидия фотопического глаза на уровне рабдома.
1
— корнеальная линза (хрусталик);
2 —
главные пигментные клетки (корнеагенные);
3 —
кристаллический конус;
4
— крисовые (внешние) пигментные клетки;
5 —
рабдом;
6 —
зрительные клетки;
7 —
ретинальные (базальные) пигментные клетки;
8 —
базальная мембрана;
9
— редуцированная зрительная клетка;
10 —
нитевидная часть зрительной клетки;
11 —
центральный отросток зрительной клетки.
|
|
Сложный глаз насекомого представляет собой совокупность большого числа (несколько тысяч) отдельных глазков – омматидиев. Каждый омматидий обладает как своей собственной диоптрической системой (корнеальная линза и кристаллический конус), так и своим собственным фоторецепторным аппаратом – ретинулой
. (Рис. 5
) Ретинула образована небольшим числом (как правило, восемью) первичночувствующих фоторецепторных, или ретинулярных, клеток, посылающих свои аксоны в область первого оптического ганглия. Область ретинулы, лежащую на оптической оси омматидия, занимает рабдом
, состоящий из рабдомеров
, образованных ретинулярными клетками. Отдельный рабдомер можно рассматривать как аналог наружного сегмента фоторецепторов позвоночных. Однако в отличие от наружного сегмента, состоящего из стопки фоторецепторных мембран (дисков), рабдомер представляет собой систему плотно упакованных трубочек (микровилл
). Но и в том, и в другом случае мы имеем дело с весьма разветвленной поверхностью наружной клеточной мембраны, которая образует на пути светового луча периодическую структуру, служащую для поглощения света и, по-видимому, содержащую в себе зрительный пигмент. По подсчетам Грибакина (1969), в ретинуле пчелы средняя площадь поверхности одной микровиллы равна 7.5х10 -2
мк2
, а площадь поверхности всей фоторецепторной мембраны микровилл, принадлежащих одной зрительной клетке, составляет около 3800 мк2
. То есть площадь поверхности фоторецепторной мембраны зрительной клетки пчелы сравнима с таковой для позвоночных. Вместе с тем следует отметить, что использование объема фоторецепторной структуры у пчелы примерно в два раза лучше, чем у позвоночных. Возможно, что такое уплотнение фоторецепторной структуры является одним из преимуществ, даваемых рабдомерной организацией глаза.
Со времен Экснера (Ехnеr, 1891) сложные глаза членистоногих принято относить к одному из двух типов — суперпозиционному
или аппозиционному
– в зависимости от способа образования изображения. Однако, как показали последующие исследования, между глазами обоих типов существуют и другие более глубокие различия (см., например: Goldsmith, 1964; Мазохин-Поршняков, 1965; Post a. Goldsmith, 1965). Дело в том, что суперпозиционным глазом обладают насекомые, обитающие в условиях слабой освещенности (ведущие главным образом ночной образ жизни), тогда как аппозиционный глаз присущ дневным насекомым. Суперпозиционному глазу свойственна очень высокая светочувствительность (и большая общая светосила) при малой скорости адаптации, причем важная роль в процессе адаптации принадлежит миграции гранул экранирующего пигмента (за счет миграции пигмента чувствительность суперпозиционного глаза может изменяться, например, на 2 порядка) (Post a. Goldsmith, 1965). Аппозиционный глаз характеризуется высокой скоростью адаптации, отсутствием миграции пигмента при изменении освещенности и значительно меньшей общей светочувствительностью. Учитывая это, Пост и Голдсмит (Post a. Goldsmith, 1965) предложили изменить терминологию и подразделять сложные глаза насекомых на два типа по совокупности их оптико-адаптационных характеристик, называя их соответственно скотопическим
и фотопическим
типом глаза. Такая классификация, конечно, лучше отражает те сдвиги, которые произошли в изучении зрения насекомых в последнее время (рис. 5
).
Благодаря довольно многочисленным электронномикроскопическим работам (Femandez-Mordn, 1956, 1958; Daneel u. Zeutzschel, 1957; Goldsmith a. Philpott, 1957; Wolken, Capenos a. Turauo, 1957; Yasusumi a. Deguchi,1958; Wolken a. Gupta, 1961; Goldsmith, 1962: Грибакин, 1967) общая ультраструктурная организация ретинулярной клетки известна достаточно хорошо.
В фоторецепторах позвоночных структура, поглощающая свет (т. е. наружный сегмент), в значительной степени разобщена с телом клетки, тогда как у членистоногих рабдомеры идут параллельно телам ретинулярных клеток. Возможно, именно этим и объясняется большее быстродействие глаза насекомых по сравнению с глазом позвоночных (у пчелы критическая частота слияния мельканий достигает 300 вспышек в секунду).
В дистальной области клетки (наиболее близкой к кристаллическому конусу) обычно сосредоточено наибольшее количество митохондрий и гранул экранизирующего ретинулярного пигмента [муха Lucilia (Trujillo-Cenoz, 1965); пчела (Грибакин, 1967)]. В этой же области чаще всего встречаются мембраны шероховатой эндоплазматической сети, которая имеет непосредственное отношение к синтезу белка (Porter, 1961). Возможно, такая насыщенность дистальной области клетки важными органоидами свидетельствует о повышенной энергетической активности этой области. Последнее предположение подкрепляется тем, что в аппозиционном глазу плоскость изображения (и, следовательно, область максимальной освещенности) приходится именно на дистальную область ретинулы (Ехnеr, 1891; Vries a. Kuiper, 1958). Электронномикроскопические исследования показывают, что микровиллы рабдомеров связаны с центральной частью клетки системой радиальных тяжей – «мостиков» (табл. XXXVI) (Грибакин, 1969). Эта система по сути дела представляет собой крупную цитоплазматическую цистерну (главная эндоплазматическая цистерна, по Грибакину). которая тянется параллельно рабдомеру, сопровождая его по всей длине зрительной клетки (около 250 мк у пчелы). Удается проследить переход мембраны, окружающей главную цистерну, в мембрану каналов эндоплазматической сети. Интересно отметить, что эта цистерна продолжается вплоть до места отхождения аксона. Примерный подсчет показывает, что объем главной эндоплазматической цистерны зрительной клетки пчелы составляет для темноадаптированного глаза около 150—250 мк3
, а объем рабдомера – 75-150 мк3
. Далее, удается отметить феномен прилежания митохондрий к мембранам эндоплазматической сети, что свидетельствует о локальных интенсивных энергетических процессах, связанных с потреблением АТФ. Таким образом, цистерна и эндоплазматическая сеть, вероятно, отличаются по ионному составу от цитоплазматического матрикса, что может быть связано с активным переносом ионов и, по-видимому, передачей нервного возбуждения внутри зрительной клетки. Ядро ретинулярной клетки обычно вытянуто по длине клетки. У некоторых насекомых (например у восковой моли) оно способно перемещаться вдоль клетки при изменении освещенности (Post a. Goldsmith, 1965).
В проксимальной области ретинулярной клетки под электронным микроскопом видны многочисленные протонейрофибриллы, характерные для аксона; митохондрии обычно смещены в периферическую область,. что также характерно для аксона; рабдомер здесь постепенно сходит на нет. Проксимальный конец рабдома, представляющий собой оптический волновод обычно закрыт «оптической пробкой» (Грибакин, 1967), состоящей из утолщений интерретинулярных тяжей, заполненных гранулами экранирующего пигмента. Такая «пробка», очевидно, препятствует проникновению света в более высокие отделы зрительного тракта, где свет (и в особенности ультрафиолетовое излучение) может вызывать нарушение работы клеток оптических центров.
Рис. 6.
Ориентация микровилл рабдомеров у различных видов
насекомых. (Грибакин, 1969).
1 —
пчела Apis mellifera;
2
— стрекоза Anax Junius;
3 —
кузнечик Dissoseria;
4 —
шелкопряд Bombyx mori;
5 —
тропическая бабочка Epargyreus;
6 —
тропическая бабочка Erubus odora;
7 —
мухи — Musca, Lucilia, Drosophila, Calliphora.
|
|
В настоящее время ведутся дискуссии о том, что является функциональной единицей сложного глаза – омматидий или отдельная ретинулярная клетка (см., например: Goldsmith, 1964). В пользу второго предположения говорит тот факт, что клетки сложного глаза различаются не только по спектральной чувствительности и реакции на положение плоскости поляризации падающего света (Goldsmith, 1964; Мазохин-Поршняков, 1965; Shaw, 1966, 1967), но и по своим морфологическим характеристикам (рис. 6
). Так, например, из электронных микрофотографий Фернандес-Морана (Fernandez-Moran, 1958) видно, что ретинула суперпозиционного (или скотопического) глаза ночной тропической бабочки Erebus odora содержит семь рабдомеров, один из которых резко отличается от остальных значительно большей площадью поперечного сечения. Возможно, клетка, образующая этот рабдомер, имеет и наибольшую светочувствительность (по сравнению с остальными клетками, входящими в ретинулу). В последнее время показано (Грибакин, 1967), что ретинула аппозиционного (или фотопического) глаза пчелы Apis mellifera включает в себя клетки трех типов, отличающиеся площадью поперечного сечения рабдомеров,. диаметром микровилл, а также глубиной расположения ядра. Эти типы клеток воспринимают разную длину излучения, т. е. обусловливают цветовое зрение пчелы. Однако даже электронный микроскоп не позволяет пока увидеть пути синтеза зрительного пигмента в клетке, изучить его локализацию. Более того, изучение зрительных пигментов насекомых сильно осложнено по меньшей мере двумя причинами. Во-первых, структуры, содержащие зрительный пигмент, находятся в центре (точнее, в глубине) каждой ретинулы, что затрудняет получение фракций рабдомеров с помощью методов, которые обычно применяются биохимиками для получения фракций наружных сегментов сетчатки позвоночных. Во-вторых, изучение изолированных препаратов глаза осложняется наличием в каждом омматидии плотного пигментного чехла и оптической «пробки», закрывающих проксимальный конец рабдома.
И все же в последнее время в отношении зрительных пигментов насекомых получено много интересных данных. Так, стало известно, что зрительный пигмент насекомых имеет значительно меньший молекулярный вес (3000-4000), чем молекулярный вес зрительных пигментов позвоночных (27 000-28 000) (Heller, 1969), а следовательно, и диаметр молекулы зрительного пигмента насекомых значительно меньше – около 5 А против 40 – 50 А у позвоночных. Получены доказательства того, что в основе зрения многих насекомых (по-видимому, это справедливо для всех насекомых) лежит ретиналь, который был найден у пчелы, домашней мухи, некоторых прямокрылых, стрекоз, жуков, бабочек (Goldsmith, 1958; Wolken, Bowness a. Scheer, 1960; Briggs, 1961). При этом интересно, что Голдсмиту (Goldsmith, 1958) удалось извлечь зрительный пигмент из сложного глаза пчелы не детергентамп, а простым фосфатным буфером; после освещения раствор зрительного пигмента обесцвечивался, освобождая ретиналь. В 1964 г. Голдсмит и Уорнер (Goldsmith a. Warner, 1964) четко доказали, что зрительная система рабочей пчелы строится на основе витамина А (ретинола); в темноте витамин А окисляется до ретиналя, а на свету ретиналь переходит в витамин А. Голдсмит и Уорнер обнаружили также, что у пчелы витамин А содержится только в голове, точнее в глазах. По их мнению, никаких метаболических резервов витамина А или ретиналя ни в голове, ни в теле пчелы нет.
Вопрос о характере локализации и ориентации молекул зрительного пигмента (точнее дипольных моментов этих молекул) в рабдомерах сложного глаза насекомых пока во многом неясен. Более того, до самого последнего времени вообще не было прямых доказательств того, что рабдомер является структурой, воспринимающей свет (т.е. что именно в нем содержится зрительный пигмент).
Только в самое последнее время благодаря работам Лангера и Торелла (Langer, 1960, 1965; Langer a. Thorell, 1966) стало ясно, что рабдомеры содержат зрительный пигмент. Исследуя с помощью микроспектрофотометра отдельные рабдомеры сложного глаза белоглазого мутанта мухи Calliphora (использование белоглазого мутанта позволило избавиться от мешающего влияния экранирующего пигмента), Лангер и Торелл показали, что:
чехла и оптической «пробки», закрывающих проксимальный конец рабдома.
И все же в последнее время в отношении зрительных пигментов насекомых получено много интересных данных. Так, стало известно, что зрительный пигмент насекомых имеет значительно меньший молекулярный вес (3000-4000), чем молекулярный вес зрительных пигментов позвоночных (27 000-28 000) (Heller, 1969), а следовательно, и диаметр молекулы зрительного пигмента насекомых значительно меньше – около 5 А против 40 – 50 А у позвоночных. Получены доказательства того, что в основе зрения многих насекомых (по-видимому, это справедливо для всех насекомых) лежит ретиналь, который был найден у пчелы, домашней мухи, некоторых прямокрылых, стрекоз, жуков, бабочек (Goldsmith, 1958; Wolken, Bowness a. Scheer, 1960; Briggs, 1961). При этом интересно, что Голдсмиту (Goldsmith, 1958) удалось извлечь зрительный пигмент из сложного глаза пчелы не детергентамп, а простым фосфатным буфером; после освещения раствор зрительного пигмента обесцвечивался, освобождая ретиналь. В 1964 г. Голдсмит и Уорнер (Goldsmith a. Warner, 1964) четко доказали, что зрительная система рабочей пчелы строится на основе витамина А (ретинола); в темноте витамин А окисляется до ретиналя, а на свету ретиналь переходит в витамин А. Голдсмит и Уорнер обнаружили также, что у пчелы витамин А содержится только в голове, точнее в глазах. По их мнению, никаких метаболических резервов витамина А или ретиналя ни в голове, ни в теле пчелы нет.
Вопрос о характере локализации и ориентации молекул зрительного пигмента (точнее дипольных моментов этих молекул) в рабдомерах сложного глаза насекомых пока во многом неясен. Более того, до самого последнего времени вообще не было прямых доказательств того, что рабдомер является структурой, воспринимающей свет (т.е. что именно в нем содержится зрительный пигмент).
Только в самое последнее время благодаря работам Лангера и Торелла (Langer, 1960, 1965; Langer a. Thorell, 1966) стало ясно, что рабдомеры содержат зрительный пигмент. Исследуя с помощью микроспектрофотометра отдельные рабдомеры сложного глаза белоглазого мутанта мухи Calliphora (использование белоглазого мутанта позволило избавиться от мешающего влияния экранирующего пигмента), Лангер и Торелл показали, что:
1) спектр поглощения отдельного рабдомера хорошо совпадает: а) с известной кривой Дартнелла (Dartnall, 1953), б) со спектром поглощения родопсина быка и кальмара, в) с кривой спектральной чувствительности, измеренной по электроретинограмме, г) с кривой спектральной чувствительности, полученной при внутриклеточном отведении потенциалов;
2) спектры поглощения рабдомеров неодинаковы: так, шесть рабдомеров одной и той же ретинулы имеют максимум поглощения при 500 нм, а один — центральный — при 460 нм, что, вероятно, соответствует «синечувствительным» и «зеленочувствительным» рецепторам Буркхарда (Burkhardt, 1962);
3) после длительного засвета величина максимума поглощения при 500 нм уменьшается; вероятно, это является результатом частичного обесцвечивания зрительного пигмента, подобно тому как это имеет место у позвоночных;
4) рабдомерам свойственно дихроичное поглощение света, причем коэффициент дихроичности поглощения равен для Calliphora 4/3, т. е. 1.33.
Последний факт представляет, пожалуй, наибольший интерес, поскольку он позволяет вплотную приблизиться к вопросу об ориентации молекул зрительного пигмента в микровиллах рабдомеров и заслуживает более подробного рассмотрения.
Прежде всего следует вспомнить, что все животные, обладающие рабдомерным типом сетчатки (т. е. членистоногие и головоногие), способны ориентироваться в пространстве по плоскости поляризации света. В 1950 г. Аутрумом и Штумпфом была выдвинута гипотеза о том, что одиночная зрительная клетка может служить анализатором поляризованного света (Autrum
a. Stumpf, 1950), а вскоре благодаря развитию электронной микроскопии были расшифрованы особенности структуры, осуществляющей эту функцию, т.е. рабдомера (Fernandez-Moran, 1956; Goldsmith a. Philpott, 1957). Появились многочисленные работы, подтверждающие реакцию одиночной зрительной клетки членистоногих на поворот плоскости поляризации падающего света [мухи Lucilia (Burkhardt u. Wendler, 1960), мухи Calliphora (Autrum u. Zwebl, 1962a), краба Carcinus maenas и саранчи Locusta (Shaw, 1966, 1967) 1. Стало ясно, что если ретинулярная клетка способна анализировать плоскополяризованный свет, то непосредственным анализатором его должен являться рабдомер. В свою очередь рабдомер может служить анализатором плоскополяризованного света только при наличии дихроичности коэффициента поглощения (Vries, Spoor, Jielof, 1953; Stockbammer, 1956). В 1961 г.Муди и Паррисс (Moody a. Parriss, 1961), обнаружившие, что осьминог способен различать плоскость поляризации света, попытались оценить величину коэффициента дихроичности рабдомера. При этом они исходили из предположения, что зрительный пигмент является структурным элементом мембраны микровилл рабдомеров, подобно тому как это имеет место у позвоночных (Brown, Gibbons a. Wald, 1963). Более того, Мудн и Паррисс считали (тоже по аналогии с позвоночными), что дипольные моменты молекул зрительного пигмента лежат в плоскости мембраны микровилл, но ориентированы в ней хаотично (Wald, Brown a. Gibbons, 1963). В результате довольно несложного анализа Муди и Паррисс получили для относительного поглощения одиночной микровиллы выражение
где Е – относительное поглощение света; s — поверхностная плотность молекул зрительного пигмента в мембране микровиллы (число молекул на единицу площади поверхности мембраны мпкровиллы);r –
радиус микровиллы;l
—
длина микровиллы; е
— единичный вектор напряженности электрического поля, имеющий составляющие по трем осям координат, соответственно е
x
,
е
y
и ez
(в расчетах Муди и Паррисса считалось, что ось микровиллы совпадает по направлению с осью z
).Если свет распространяется вдоль оси у,
которая параллельна оптической оси омматидия, то он имеет две составляющие электрического вектора — е
x
и ez
. Дихроизм поглощения определяется отношением относительных поглощений для двух составляющих е
x
и ez
,
а в случае опытов с поворотом плоскости поляризации света для двух положений вектора е,
т. е. когда он параллелен оси z
,
(или, что то же самое, оси микровиллы) – Е||
и когда он перпендикулярен ей – Е^
.
Очевидно, что для е
, параллельного ocи z
, получается |e| = ez
=
1,
и равенство (1) дает
Соответственно для е,
перпендикулярного осиz
(т. е. для е,
параллельного оси х),
имеем
|e| = ex
=
1,
а ez
= 0;
тогда
Коэффициент дихроичности поглощения (который по определению больше единицы) определяется отношением большего относительного поглощения (Е||
) к меньшему (Е^
), т. е. равен:
 |
что и было получено Муди и Парриссом.Однако значение коэффициента дихроичностп поглощения, полученное Лангером и Тореллом (Langer a. Thorell, 1966), меньше 2, а именно 4/3. Возможно, что причина этого заключается в том, что не все молекулы зрительного пигмента лежат в плоскости мембраны, что, как показали Уолд, Браун и Джиббонс, имеет место для мембран дисков наружных сегментов позвоночных (Wald, Brown a. Gibbons, 1963). В этом случае в расчеты Муди и Паррисса Грибакин (1969) предлагает внести поправку. Согласно этой поправке, следует считать, что дипольные моменты части молекул зрительного пигмента ориентированы перпендикулярно поверхности мембраны. Обозначим поверхностную плотность молекул с дипольными моментами, лежащими в плоскости мембраны, через ss
, а поверхностную плотность молекул с дипольными моментами, ориентированными перпендикулярно поверхности мембраны, через sr
(будем называть их радиальными дипольными моментами, так как эти моменты направлены по радиусам микровилл). Очевидно, что общая поверхностная плотность молекул зрительного пигмента равна s = ss
+ sr
. При этом различным положениям плоскости поляризации световой волны (т. е. различным ориентациям вектора е
, который перпендикулярен плоскости поляризации и лежит в так называемой плоскости колебаний электромагнитной волны) соответствуют и различные относительные поглощения молекул, входящих в ss
, и молекул, входящих в sr
. Так, для е
, параллельного оси z
, получим
Es
^
= pss
rl
, Er
||
= 0
(Еr ||
равна нулю, так как е
параллельно оси z
и, следовательно, перпендикулярно плоскости ХОУ,
параллельно которой лежат радиально направленные моменты).
Для е
, перпендикулярного осиz
, получимтак как для ss
справедливы расчеты Муди и Паррисса. Кроме того,
Er
^
= psr
rl
,
что также нетрудно получить, ознакомившись с методом расчета Муди и Паррисса.
Коэффициент дихроичности поглощения определится как
Если доля молекул, имеющих радиально направленные дипольные моменты, равна n
,
где п <
1, то
Тогда
и, выражая (7) через (6), получим
Отсюда
подставив сюда значение дляd = 4/3, даваемое Лангером и Тореллом для Calliphora, получим, что n
=0.2, т. е. что у Calliphora 20 % молекул пигмента ориентировано перпендикулярно поверхности мембраны. Распространять эти выводы на какие-либо другие виды животных с рабдомерным типом сетчатки глаза, конечно, нельзя, поскольку величина коэффициента дихроичности для них неизвестна. Более того, Буркхардт и Вендлер (Burkhardt u. Wendler, 1960) получили на той же мухе Calliphora, что при повороте плоскости поляризации на 90° электрический ответ одиночной ретинулярной клетки изменяется на 15%. Такое же изменение величины ответа клетки они получили при двукратном изменении интенсивности света. Отсюда следует, что дихроизм рабдомера такой клетки должен иметь значение порядка 2, если считать, что величина электрического ответа клетки зависит только от числа квантов, поглощенных зрительным пигментом рабдомера.
Сходный результат получили Кувабара и Нака (Kuwabara a. Naka, 1959) на мухе Lucilia caesar. Они показали, что поворот плоскости поляризации света на 90° вызывает уменьшение электрического ответа клетки на величину около 20%. К сожалению, эти авторы не измерили изменение интенсивности света, вызывающее такое же уменьшение ответа, подобно тому как это сделали Буркхардт и Вендлер. Тем не менее даже на основании величины уменьшения ответа (20% у Кувабара п Нака по сравнению с 15% у Буркхардта и Вендлера) можно говорить о том, что дихроизм рабдомеров мухи Lucilia, видимо, невелик. Недавние опыты Шоу на саранче (Shaw, 1966) показали, что поворот плоскости поляризации света на 90° вызывает уменьшение ответа ретинулярной клетки на 0.1—0.7 логарифмической единицы, т. е. в 1.25—5 раз. Среднее значение, даваемое Шоу для саранчи, равно 0.37 лог. ед., или примерно 2.3 раза. Такое большое изменение величины ответа клетки может говорить о более сильном дихроизме рабдомеров саранчи но сравнению с рабдомерами двукрылых, т.е. о том, что у саранчи дипольные моменты молекул зрительного пигмента в какой-то степени ориентированы вдоль осей микровилл. По-видимому, очень сильным дихроизмом обладают микровиллы рабдома глаза краба Carcinus maenas, у которого при повороте плоскости поляризации света на 90° ответ ретинулярной клетки изменялся на 0.89 лог ед., или в 7.7 раза (Shaw, 1966).
Дихроизм рабдомеров следует также из опытов Джулио (Giulio, 1963), который освещал продольные срезы сложного глаза различных мух (Са1liphora erythrocephala, Calliphora vomitoria, Musca domestica) плоскополяризованным светом, падающим перпендикулярно оптическим осям омматидиев. При этом Джулио регистрировал суммарную электрорети-нограмму и получил ЭРГ различной амплитуды при различных положениях плоскости поляризации. Однако количественную оценку результатов его опытов дать трудно из-за недостаточного количества данных.
Интересное соответствие ультраструктурной организации рабдома с величиной электрического ответа клетки получил недавно Шоу (Shaw, 1967). Ему удалось ввести два микроэлектрода в различные ретинулярные клетки одной и той же ретинулы саранчи. При этом оказалось, что при вращении плоскости поляризации света максимальные ответы клеток сдвинуты на 60° по отношению друг к другу. Это полностью соответствует электронномикроскопическим данным Хорриджа и Барнарда (Horridge a. Barnard, 1965), согласно которым микровиллы в рабдоме саранчи ориентированы по трем направлениям, углы между которыми составляют 120°.
Безусловно, дальнейшие опыты по изучению различения насекомыми (и вообще членистоногими) плоскости поляризации света имеют важное значение не только для изучения этого явления, интересного самого по себе, но и для понимания тех молекулярных механизмов, которые стоят у истоков возбуждения зрительной клетки вообще.Рис. 7.
Схема возникновения дихроизма при свертывании фоторецепторной мембраны в трубку микровиллы.
При хаотичной ориентации молекулы зрительного пигмента в плоскости фоторецепторной мембраны суммы проекций дипольных моментов молекул на оси координат
bx
и
by
равны и дихроизм отсутвует, т.е. дихроичное отношение равно 1. При свертывании мембраны в трубку компонент
by
остается прежним, а половина компонента (сумма вертикальных составляющих) не участвует в поглощении из-за перпендикулярности по отношению к электрическому вектору, т.е. дихроичное отношение равно 2.
Очень важно с этой точки зрения было бы знать, каким изменениям подвергается ультраструктура рабдома и самих ретинулярных клеток при воздействии света. Однако экспериментального материала в этом направлении получено пока еще мало. Так, Хорридж и Барнард (Horridge a. Barnard, 1965) показали, что после освещения ультраструктура ретинулы саранчи претерпевает некоторые изменения («движение палисада»), хотя рабдом при этом не изменяется. Эгучи и Уотерман (Eguchi a. Waterman, 1967) показали, что при освещении в зрительных клетках глаза краба Libinia увеличивается число пластинчатых телец, усиливается процесс пиноцитоза в области клетки, прилежащей к рабдому, изменяется конфигурация мембран эндоплазматпческой сети, увеличивается количество рибосом, п т. д. Статистическая обработка большого числа электронномикроскопических фотографий позволила Эгучи и Уотерману выдвинуть надежные критерии для обнаружения клеток, в неодинаковой степени адаптированных к свету. В частности, таким путем им удалось показать, что клетки с различно ориентированными микровиллами действительно неодинаково возбуждаются поляризованным светом, что можно рассматривать как четкое подтверждение гипотезы Аутрума и Штумпфа (Autrum a. Stumpf, 1950). Наиболее важная структура зрительной клетки — рабдом— в процессе адаптации к свету не обнаружила никаких изменений. Однако, согласно данным, полученным в нашей лаборатории, при освещении сложного глаза рабочей пчелы в рабдоме могут все же наблюдаться существенные изменения, которые, как мы увидим ниже, дают возможность судить о работе ретинулярных клеток в достаточной степени определенно.
В заключение интересно сравнить некоторые черты сложного глаза насекомых с глазом позвоночных. Как тот, так и другой тип глаза используют для увеличения вероятности поглощения световых квантов сильно разветвленную поверхность фоторецепторной мембраны, хотя для создания такой поверхности используются различные пути — диски в одном случае и микровиллы — в другом. Как у позвоночных, так, по-видимому, и у насекомых зрительный пигмент является структурным элементом фоторецепторной мембраны, а в качестве хромофорной группы этого пигмента столь различные в филогенетическом отношении животные используют одно и то же вещество — альдегид витамина А, или ретиналь. Оба типа глаза могут обладать способностью к цветоразличению, хотя эта способность реализуется не всегда. Наиболее существенный недостаток сложного глаза — «близорукость» (т. е. малая разрешающая способность по углу), по-видимому, вполне компенсируется его быстродействием, способностью различать плоскость поляризации света и расширением диапазона воспринимаемого светового излучения в ультрафиолетовую область. Судя по тому, что в основе зрения и позвоночных, и насекомых (а также членистоногих вообще и головоногнх моллюсков) лежит витамин А, можно думать, что молекулярные механизмы зрения у всех этих животных более или менее одинаковы, тогда как особенности физиологии зрения в каждом случае объясняются в основном различной ультраструктурной организацией их фоторецепторных клеток.
ЗАКЛЮЧЕНИЕ
Проблемы пространственной ориентации живых организмов имеют большое значение как для науки, так и для большего понимания законов природной среды и поведенческих мотивов различных живых организмов. Одной из давних проблем (интересов) для ученых была и есть проблема пространственной ориентации насекомых (и некоторых других видов) с помощью поляризованного света. В данном реферате изложен краткий обзор исследований в данной области наук.
СПИСОК ЛИТЕРАТУРЫ
1.Винников Я. А. Эволюция рецепторов. Цитологический, мембранный и молекулярный уровни.
– Л.: Наука, 1979 –140с.: ил.
2. Винников Я. А. Цитологические и молекулярные основы рецепции. Эволюция органов чувств.
– Л.: Наука, 1971 –372с.: ил.
3. Гапонов С.П., Простаков Н.И. Введение в этологию.
– Воронеж: Изд-во Воронежского государственного университета, 1998 –143с.: ил.
4. Мак-Ферланд Д. Поведение животных: психобиология, этология и эволюция
: Пер. с англ.
–М.: Мир, 1988. –520с.: ил.
5. Хьюбел Д. Глаз, мозг, зрение:
Пер. с англ. –М.: Мир, 1990. –239с.: ил.
6. Физиология и биофизика сенсорных систем.
Выпуск 29 –Нервная система. Сборник статей.
–Л.: Изд-во ЛГУ –1990.: 204с.: ил.
|
