Курсовой проект по дисциплине «Архитектура ЭВМ»
2005
Ведение
Общеизвестно, что системный блок современного компьютера состоит из отдельных модулей, объединённых в одно целое и выполняющих каждый свою , определённую функцию.
На сегодняшний день появилось огромное количество аппаратных средств персональных компьютеров различных производителей, которые выполняют самые разные задачи: ввод информации, выполнение кода программ, вывод результатов работы и т.д. Порой становится важной возможность определения конфигурации при не имении на руках документации на установленное оборудование и без разборки системного блока. В этом случае приходят на помощь программы специально разработанные для решения подобного рода задач – программы определения конфигурации компьютера.
Данная работа посвящена разработке именно такой программы. Программы, которая была бы способна воссоздать внутреннее устройство компьютера с классификацией модулей и информацией по каждому из них.
1. Теоретические сведения
Операционные системы Windows, начиная Windows ’95, имеют условную структуру называемую системным реестром, в которой содержится вся информация об оборудовании персонального компьютера и установленном на нём программном обеспечении, а также служебная, необходимая для оптимального функционирования самой системы и правильного выполнения программных компонентов.
Что такое системный реестр?
Системный реестр - база данных, которая сохраняет параметры
настройки для 32 разрядных версий Microsoft Windows включая; Windows 95, 98 и NT. Он содержит информацию и параметры настройки для всех аппаратных средств, программ, пользователей, и свойств PC. Каждый раз, когда пользователь делает изменения в параметрах настройки Панели управления, или в ассоциациях файлов, системной настройке, или в установленном программном обеспечении, изменения отражаются и сохраняются в системном реестре.
Где находится системный реестр?
Физические файлы, которые составляют системный реестр,
различаются в зависимости от версии Windows; в Windows 95 и 98 он содержится в двух скрытых файлах каталога Windows, называемыми USER.DAT и SYSTEM.DAT, в то время как в Windows NT файлы содержатся
в каталоге "Windows/System32/Config".
Как можно редактировать системный реестр?
Редактор системного реестра (REGEDIT.EXE) включен в большинство версий Windows (хотя Вы не найдете его в меню "Пуск") он дает возможность просматривать, искать и редактировать данные в пределах системного реестра. Имеется несколько методов для запуска редактора, самый простой - нажать на кнопку "Пуск", затем выбрать Выполнить, дальше в поле "Открыть:" напечатать "regedit" и откроется редактор системного реестра.
Использование Regedit для изменения системного реестра
Как только Regedit открыт, Вы заметите, что левую сторону занимает дерево с папками, а правую содержание выбранной папки.
Чтобы развернуть некоторую ветвь, нажмите на знак "плюс" [+] слева от любой папки, или дважды щелкните на папке. Для отображения содержание папки, нажмите на нужный ключ, и Вы увидите параметры, перечисленные на правой стороне. Вы можете добавить новый ключ или параметр, выбирая пункт «Создать», из меню «Правка», или щелкая правой кнопкой мыши. Так же Вы можете переименовать любой параметр и почти любой ключ тем же методом, что и переименовываете файлы; щелкните правой кнопкой мыши на объекте, и выберете «Переименовать», или нажмите на нем дважды (медленно), или нажмите F2 на клавиатуре. Наконец, Вы можете удалить ключ или параметр, выбирая его, и, нажимая «Delete» на клавиатуре, или щелкая правой кнопкой мыши на параметре, и выбирая «Удалить». Обратите внимание: Всегда резервируйте Ваш системный реестр перед созданием любых изменений в нем. Это даст Вам возможность не переустанавливать операционную систему в случае неправильных действий. Гораздо лучше перестраховаться, чем потом жалеть!
Системный реестр имеет иерархическую структуру, которая подобна структуре каталогов на Вашем жестком диске, а Regedit подобен Проводнику Windows. Каждая главная ветвь (обозначенная значком папки в редакторе системного реестра, см. ниже) называется Корневой и содержит ключи. Каждый ключ может содержать другие ключи (иногда называемые подключами), а также параметры. Параметры содержат фактическую информацию, сохраненную в системном реестре. Имеется три типа параметров; Строковые, Двоичные, и DWORD. Реестр имеет шесть главных ветвей, каждая из которых содержит определенную часть информации. Это следующие ветви:
· HKEY_CLASSES_ROOT: Эта ветвь содержит все типы Ваших ассоциаций к файлам, информацию об OLE и данные по ярлыкам.
· HKEY_CURRENT_USER: Эта ветвь связана с ветвью HKEY_USERS, и соответствует пользователю, работающему в настоящее время на PC.
· HKEY_LOCAL_MACHINE: Эта ветвь содержит определенную информацию о типах аппаратных средств, программного обеспечения, и других настройках на данном PC, эта информация используется для всех пользователей, которые работают на этом компьютере.
· HKEY_USERS: Эта ветвь содержит индивидуальные настройки каждого пользователя компьютера, каждый пользователь представлен под ключом SID, расположенном под главной ветвью.
· HKEY_CURRENT_CONFIG: Эта ветвь связана с ветвью HKEY_LOCAL_MACHINE, и соответствует текущей аппаратной конфигурации.
· HKEY_DYN_DATA: Эта ветвь связана с частью HKEY_LOCAL_MACHINE, и служит для использования особенностей Plug-&-Play в Windows, этот раздел динамически изменятся, когда устройства добавляются и удаляются из системы.
Импорт и Экспорт параметров настройки системного реестра
Полезной особенностью Редактора системного реестра является способность импортировать и экспортировать параметры системного реестра в текстовый файл, этот текстовый файл имеет расширение .REG, может быть сохранен а затем использован другими людьми для боле простого изменения локальных параметров системного реестра. Вы можете просмотреть содержание этих текстовых файлов, экспортируя ключ в испытательный файл и открыв его в Блокноте. В Редакторе системного реестра выберете ключ, затем из меню "Реестр" выберете "Экспорт файл реестра ... ", укажите имя сохраняемого файла. Если Вы откроете этот файл в Блокноте, то увидите текст, подобный приведенному ниже:
REGEDIT4
[HKEY_LOCAL_MACHINE\SYSTEM\Setup]
"SetupType"=dword:00000000
"CmdLine"="setup -newsetup"
"SystemPrefix"=hex:c5,0b,00,00,00,40,36,02
Содержание его весьма простое, REGEDIT4 указывает тип файла, [HKEY_LOCAL_MACHINE\SYSTEM\Setup] указывает ключ, где находятся параметры, "SetupType" =dword:00000000 это параметр, часть записи указанная непосредственно после "=" определяется в зависимости от типа данных; Строковое, Двоичное, или DWORD.
Отредактировав этот файл, Вы можете легко произвести изменения в системном реестре, для этого дважды щелкните на нем, или выберете "Импорт файла реестра,,," из меню "Реестр", и параметры будут добавлены в системный реестр.
Вся информация об установленных компонентах и приложениях заносится в реестр при установке операционной системы и обновляется при каждом запуске компьютера, а потому является одним из источников получения данных о конфигурации. Анализ этих данных был взят за основу решения поставленной задачи.
2. Выбор языка программирования
Поскольку работа с реестром подразумевает выполнение задачи под управлением операционной системы Windows, то это обстоятельство повлияло на выбор языка программирования. Необходимо было также обратить внимание на удобство создания интерфейса и отображение всей информации в стандартном окне Windows.
Все поставленные задачи в полной мере решались в среде Visual Basic. Она и была выбрана в качестве средства создания рассматриваемой программы.
3. Описание алгоритма работы программы
3.1. Сбор сведений
.Inf – файлы.
В папке Windows/INF собраны файлы, в которых находится информация об устанавливаемом оборудовании при инсталляции или загрузке операционной системы. И среди прочей служебной информации есть сведения о классе того или иного устройства, описываемого конкретным файлом. Все файлы этой папки мы просматриваем (.inf-файлы, в которых отсутствуют такие сведения нами не рассматриваются, а в программе пропускаются) и создаём список классов всех возможно установленных устройств.
3.2. Сравнение с информацией системного реестра
После того как получен список, каждый найденный класс проверяем на его присутствие в системном реестре и, если он обнаружен, то включаем счётчик возможно установленных устройств данного класса. При каждом пересчёте счётчика делаем обращение к реестру на признак присутствия устройства и, если ответ положительный , сохраняем информацию. Если же устройств данного класса в реестре не обнаружено, то переходим к следующему элементу списка до тех пор, пока не исчерпаем его весь.
После отработки данной части алгоритма имеем распределённый по группам список всех установленных устройств и информацию по каждому из них.
Весь процесс сбора информации сопровождается выводом на экран окна «Сбор сведений» (рис.1), в котором динамически отображаются результаты поиска и идентификации.
3.3. Отображение полученной информации.
Интерфейс пользователя
При разработке интерфейса основное внимание уделялось простоте использования и наглядности. Все возможные типы устройств, устанавливаемые в современных компьютерах, поделились на группы. В результате получилось 6 наименований:
Процессор;
Системная плата;
Память;
Диски;
Адаптеры и др.устройства;
Устройства ввода/вывода.
Далее следовало создание формы в среде Visual Basic, на которой были
размещены 6 кнопок (по одной на каждую из выделенных групп), окно просмотра информации по выбранной группе с линиями прокрутки и линейка быстрой помощи.

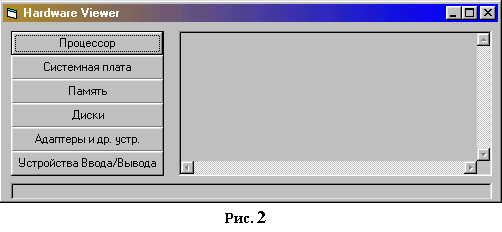

Внешний вид формы приведён на рисунке 2.
Отображение информации.
По нажатию одной из кнопок вступает в работу соответствующая процедура обработки, которая производит подготовку и вывод нужной информации. В результате в окне справа появляется информация, касающаяся выбранной группы.
Линейка быстрой помощи
При наведении курсора мыши на каждую из кнопок в линейке быстрой помощи появляется информация её функции .
4. Текст программы
Ниже приводится текст разработанной программы:
Код формы HV1(HV1.frm):
Private Sub Form_Load()
Progress.Show
Call SB_Sveden
Progress.Hide
End Sub
Private Sub Form_Unload(Cancel As Integer)
End
End Sub
Private Sub Command1_Click()
SubK$ = "Hardware\Description\System\CentralProcessor\0"
On Error GoTo Noread
ProcID$ = HV1.RegCtrl1.RReadValue(HK$, SubK$, "Identifier")
Noread: On Error Resume Next
On Error GoTo Noread1
ProcMMX$ = HV1.RegCtrl1.RReadValue(HK$, SubK$, "MMXIdentifier")
Noread1: On Error Resume Next
On Error GoTo Noread2
VendorID$ = HV1.RegCtrl1.RReadValue(HK$, SubK$, "VendorIdentifier")
Noread2: Err.Clear
CpInst$ = ""
If Coproc Then CpInst$ = "Сопроцессор встроенный"
Box1 = ProcID$ & vbCrLf & ProcMMX$ & vbCrLf & VendorID$ & vbCrLf & " " & vbCrLf & CpInst$
On Error GoTo 0
End Sub
Private Sub Command1_MouseMove(Button As Integer, Shift As Integer, X As Single, Y As Single)
Label1.Caption = "Информация о центральном процессоре."
End Sub
Private Sub Command2_Click()
Call B_Text(2)
End Sub
Private Sub Command2_MouseMove(Button As Integer, Shift As Integer, X As Single, Y As Single)
Label1.Caption = "Информация о системной плате."
End Sub
Private Sub Command3_Click()
Dim clsMem As New clsMemorySnapshot
Box1 = "Объём физической памяти : " & Format(clsMem.TotalMemory \ 1024, "###,###,###,###,##0") & " KB" & vbCrLf & "Свободно : " & Format(clsMem.FreeMemory \ 1024, "###,###,###,###,##0") & " KB*" & vbCrLf
End Sub
Private Sub Command3_MouseMove(Button As Integer, Shift As Integer, X As Single, Y As Single)
Label1.Caption = "Информация о памяти."
End Sub
Private Sub Command4_Click()
ms = MsgBox("Рекомендуется вставить диски во все дисководы.", vbOKCancel, "ВНИМАНИЕ!")
GetDiskInfo
Box1 = ""
For Ka = 1 To n
tc$ = Str((BytesPerSec(Ka) * SecsPerClus(Ka) * TotalNumOfClus(Ka) / 1000) / 1000)
fc$ = Str((BytesPerSec(Ka) * SecsPerClus(Ka) * NumOfFreeClus(Ka) / 1000) / 1000)
Box1 = Box1 & "Информация о диске: " & Drives(Ka) & vbCrLf & _
"Метка тома: " & VNBuffer(Ka) & vbCrLf & _
"Файловая система: " & vSysBuff(Ka) & vbCrLf & _
"Серийный номер: " & vSerialNum(Ka) & vbCrLf & _
"Тип диска: " & TypeOfDrive(Ka) & vbCrLf & _
"Общее количество кластеров: " & TotalNumOfClus(Ka) & vbCrLf & _
"Количество свободных кластеров: " & NumOfFreeClus(Ka) & vbCrLf & _
"Секторов в кластере: " & SecsPerClus(Ka) & vbCrLf & _
"Байтов в секторе: " & BytesPerSec(Ka) & vbCrLf & _
"Емкость: " & tc$ & "mb" & vbCrLf & _
"Свободно: " & fc$ & "mb" & vbCrLf & " " & vbCrLf
Next
End Sub
Private Sub Command4_MouseMove(Button As Integer, Shift As Integer, X As Single, Y As Single)
Label1.Caption = "Информация о дисках."
End Sub
Private Sub Command5_Click()
Call B_Text(5)
End Sub
Private Sub Command5_MouseMove(Button As Integer, Shift As Integer, X As Single, Y As Single)
Label1.Caption = "Информация о установленных адаптерах (звук, видео, модем и т.д.)."
End Sub
Private Sub Command6_Click()
Call B_Text(6)
End Sub
Private Sub Command6_MouseMove(Button As Integer, Shift As Integer, X As Single, Y As Single)
Label1.Caption = "Информация о устройствах ввода/вывода (монитор, клавиатура, принтер и т.д.)."
End Sub
Sub B_Text(Comm As Integer)
Select Case Comm
Case 2
l = 0
k = k0
Case 5
l = 2
k = k2
Case 6
l = 1
k = k1
End Select
For i = 1 To k
s$ = s$ + (Sv(l, i) & vbCrLf)
Next i
Box1 = s$
End Sub
Код формы Progress(Pr.frm):
Private Sub Form_Load()
DrawWidth = 3
End Sub
Код модуля Module1(Hwm.bas):
Public Declare Function GetDiskFreeSpace Lib "kernel32" Alias "GetDiskFreeSpaceA" (ByVal lpRootPathName As String, lpSectorsPerCluster As Long, lpBytesPerSector As Long, lpNumberOfFreeClusters As Long, lpTotalNumberOfClusters As Long) As Long
Public Declare Function GetDriveType Lib "kernel32" Alias "GetDriveTypeA" (ByVal nDrive As String) As Long
Public Declare Function GetVolumeInformation Lib "kernel32" Alias "GetVolumeInformationA" (ByVal lpRootPathName As String, ByVal lpVolumeNameBuffer As String, ByVal nVolumeNameSize As Long, lpVolumeSerialNumber As Long, lpMaximumComponentLength As Long, lpFileSystemFlags As Long, ByVal lpFileSystemNameBuffer As String, ByVal nFileSystemNameSize As Long) As Long
Public Sv(2, 1000) As String
Public Coproc As Boolean
Public X1, X2, Y1, dX As Integer
Public k0 As Integer
Public k1 As Integer
Public k2 As Integer
Public Const HK$ = "HKEY_LOCAL_MACHINE"
Public cpuspd As Long
Public FF As Boolean
Public Drives(100) As String
Public n
Public Ka
Public vSerialNum(100) As Long
Public vCompLen(100) As Long
Public vFlags(100) As Long
Public vSysBuff(100) As String
Public vSysSize(100) As Long
Public SecsPerClus(100) As Long
Public BytesPerSec(100) As Long
Public NumOfFreeClus(100) As Long
Public TotalNumOfClus(100) As Long
Public TypeOfDrive(100) As String
Public VNBuffer(100) As String
Public VNSize(100) As Long
Public Const DRIVE_CDROM = 5
Public Const DRIVE_FIXED = 3
Public Const DRIVE_RAMDISK = 6
Public Const DRIVE_REMOTE = 4
Public Const DRIVE_REMOVABLE = 2
Sub SB_Sveden()
Dim mDir(1000), mDir1, mStr, mDDir(100) As String
Dim mClass, nClass(1000) As String
Dim s, s1 As String
Dim a As Integer
X1 = Progress.Line1.X1: X2 = Progress.Line1.X2
Y1 = Progress.Line1.Y1
ChDir ("C:\WINDOWS\INF")
mDDir(0) = "C:\Windows\INF\"
mDTMP = Dir(mDDir(0), vbDirectory)
i = 0
Do While mDTMP <> ""
If mDTMP <> "." And mDTMP <> ".." Then
If (GetAttr(mDDir(0) & mDTMP) And vbDirectory) = vbDirectory Then
i = i + 1: mDDir(i) = mDTMP
End If
End If
mDTMP = Dir
Loop
On Error GoTo EndFindINF
For j = 1 To i
mDir1 = Dir("C:\Windows\INF\" + mDDir(j) + "\*.inf")
While mDir1 <> ""
a = a + 1
mDir(a) = mDDir(0) + mDDir(j) + "\" + mDir1
mDir1 = Dir()
Wend
Next j
mDir1 = Dir("C:\WINDOWS\INF\*.inf")
While mDir1 <> ""
a = a + 1
mDir(a) = mDDir(0) + mDir1
mDir1 = Dir()
Wend
EndFindINF:
Err.Clear
dX = (X2 - X1) / a
For i = 1 To a
On Error GoTo 0
Open mDir(i) For Input As #1
XE = X1 + (dX * i)
Progress.Line (X1, Y1)-(XE, Y1), &H8000000D
f = 0
sClFind:
If Not (EOF(1)) And f = 0 Then
Input #1, mClass
If Mid(mClass, 1, 5) = "Class" And (Mid(mClass, 6, 1) = "=" Or Mid(mClass, 6, 1) = " ") Then
a1 = a1 + 1: f = 1
mClass = Mid(mClass, 7)
For j = 1 To Len(mClass)
mStr = Mid(mClass, j, 1)
If mStr <> " " And mStr <> "=" And mStr <> Chr(34) Then nClass(a1) = nClass(a1) + mStr
Next j
For j = 1 To a1 - 1
s = StrConv(nClass(a1), vbLowerCase)
s1 = StrConv(nClass(j), vbLowerCase)
If s = s1 Then nClass(a1) = "": a1 = a1 - 1: f = 0: Exit For
Next j
If f = 1 Then
If nClass(a1) <> "DiskDrive" And nClass(a1) <> "NetClient" And nClass(a1) <> "NetService" And nClass(a1) <> "NetTrans" And nClass(a1) <> "CDROM" Then Call FClassCH(nClass(a1))
End If
Else: GoTo sClFind
End If
End If
Close #1
Next i
End Sub
Sub FClassCH(FClass As String)
Num$ = "\0000"
For i = 0 To 1999
tmp$ = Mid(Str(i), 2)
tmp1 = Len(tmp$)
Mid(Num$, 6 - tmp1, tmp1) = tmp$
SubK$ = "System\CurrentControlSet\Services\Class\" + FClass + Num$
On Error GoTo NoDev
DDesc$ = HV1.RegCtrl1.RReadValue(HK$, SubK$, "DriverDesc")
On Error GoTo 0
If i = 0 Then
DD$ = " "
Call GroupDev(FClass, DD$, "")
SubK$ = "System\CurrentControlSet\Services\Class\" + FClass
DD$ = HV1.RegCtrl1.RReadValue(HK$, SubK$, "")
Call GroupDev(FClass, DD$, "")
DD$ = String(70, "-")
Call GroupDev(FClass, DD$, "")
End If
If DDesc$ <> "Coprocessor" And DDesc$ <> "Сопроцессор" Then Call GroupDev(FClass, DDesc$, Num$) Else Coproc = True
NoDev: If Err <> 0 Then Exit For
Next i
Err.Clear
End Sub
Sub GroupDev(DClass, DDsc, Nm As String)
If DClass = "System" Or DClass = "fdc" Or DClass = "hdc" Or DClass = "Infrared" Then k0 = k0 + 1: Sv(0, k0) = DDsc: Exit Sub
If DClass = "MTD" Or DClass = "MultiFunction" Or DClass = "PCMCIA" Or DClass = "Ports" Then k0 = k0 + 1: Sv(0, k0) = DDsc: Exit Sub
If DClass = "USB" Then k0 = k0 + 1: Sv(0, k0) = DDsc: Exit Sub
If DClass = "Monitor" Or DClass = "Keyboard" Or DClass = "Mouse" Or DClass = "Printer" Then k1 = k1 + 1: Sv(1, k1) = DDsc: Exit Sub
SubK$ = "System\CurrentControlSet\Services\Class\" + DClass + Nm
On Error GoTo NoMD
MDId$ = HV1.RegCtrl1.RReadValue("HKEY_LOCAL_MACHINE", SubK$, "MatchingDeviceId")
On Error GoTo 0
If Mid(MDId$, 1, 3) = "PCI" Then DDsc = "(PCI) " + DDsc
If Mid(MDId$, 1, 6) = "ISAPNP" Then DDsc = "(ISA) " + DDsc
NoMD:
k2 = k2 + 1: Sv(2, k2) = DDsc
Err.Clear
End Sub
Sub GetDiskInfo()
n = 0
For i = 65 To 90
If GetDriveType(Chr$(i) & ":" & "\") <> 1 Then n = n + 1: Drives(n) = Chr$(i) & ":" & "\"
Next i
For i = 1 To n
Call GetDiskFreeSpace(Drives(i), SecsPerClus(i), BytesPerSec(i), NumOfFreeClus(i), TotalNumOfClus(i))
Select Case GetDriveType(Drives(i))
Case DRIVE_CDROM
TypeOfDrive(i) = "CD-ROM"
Case DRIVE_REMOVABLE
TypeOfDrive(i) = "Floppy disk"
Case DRIVE_FIXED
TypeOfDrive(i) = "Hard disk drive"
Case DRIVE_RAMDISK
TypeOfDrive(i) = "Virtual disk"
Case DRIVE_REMOTE
TypeOfDrive(i) = "Net disk"
Case Else
End Select
Next
For i = 1 To n
VNBuffer(i) = Space$(255)
VNSize(i) = 255
vSysBuff(i) = Space$(255)
vSysSize(i) = 255
vFlags(i) = 0
vCompLen(i) = 255
vSerialNum(i) = 255
lRet = GetVolumeInformation(Drives(i), VNBuffer(i), VNSize(i), vSerialNum(i), vCompLen(i), vFlags(i), vSysBuff(i), vSysSize(i))
If lRet = 1 Then VNBuffer(i) = Left$(VNBuffer(i), Len(RTrim$(VNBuffer(i))) - 1): vSysBuff(i) = Left$(vSysBuff(i), Len(RTrim$(vSysBuff(i))) - 1): vSerialNum(i) = Left$(vSerialNum(i), Len(RTrim$(vSerialNum(i))) - 1)
If lRet = False Then VNBuffer(i) = "None": vSysBuff(i) = "None"
Next
End Sub
Код класса clsMemorySnapshot(Memory.cls)
Option Explicit
Private Type MEMORYSTATUS
dwLength As Long
dwMemoryLoad As Long
dwTotalPhys As Long
dwAvailPhys As Long
dwTotalPageFile As Long
dwAvailPageFile As Long
dwTotalVirtual As Double
dwAvailVirtual As Double
End Type
Private Declare Sub GlobalMemoryStatus Lib "kernel32" _
(lpBuffer As MEMORYSTATUS)
Private mmemMemoryStatus As MEMORYSTATUS
Public Property Get FreeMemory() As Long
FreeMemory = mmemMemoryStatus.dwAvailPhys
End Property
Public Property Get TotalMemory() As Long
TotalMemory = mmemMemoryStatus.dwTotalPhys
End Property
Public Property Get TotalVirtualMemory() As Double
TotalVirtualMemory = mmemMemoryStatus.dwTotalVirtual
End Property
Public Property Get AvailableVirtualMemory() As Double
AvailableVirtualMemory = mmemMemoryStatus.dwAvailVirtual
End Property
Private Sub Class_Initialize()
mmemMemoryStatus.dwLength = Len(mmemMemoryStatus)
GlobalMemoryStatus mmemMemoryStatus
End Sub
Public Sub Refresh()
GlobalMemoryStatus mmemMemoryStatus
End Sub
Заключение
Программа полностью выполнила все поставленные перед ней задачи при тестировании, что позволяет сделать вывод о её пригодности для определения конфигурации компьютера и использования в качестве дополнения к, уже имеющимся в составе операционной системы Windows , средствам получения информации об аппаратных средствах с более простым и удобным интерфейсом.
|
