Расчет нормы выработки бульдозера Т – 170 на отвалообразования эфелей. Сезонная норма выработки Qбсез = Qбсм * nсм * Тсез = 668 * 2 * 135 = 180000 м3 где Тсез – сезонный фонд работы бульдозера, Тсез = 135 дней; Тсез = Тс - Тппр = 149 – 14 = 135 дней; где Тс - продолжительность сезона, Тс = 149 дней; Тппр – планово предупредительные работы, Тппр = 12 дней; Сменная норма выработки Qбсм = 100 * (Тсм – Тпз – Тлн ) * Кi / (То – Тв ) * Котд = 100 * (720 – 82 – 10) * 1.7 / (144 +2.43) * 1.09 = 668 м3 где То – норматив основного времени на 100 м3 горной массы, То = 144 минуты; Тв – норматив вспомогательного времени на 100 м3 горной массы, Тв = 2.43 минут; Котд – коэффициент, учитывающий время на отдых машиниста бульдозера, Котд = 1.09 Кi - поправочный коэффициент, Кi = 1.7; Кi = Ксм * Ккл * Квз * Кнад * Кзп = 1.46 * 0.98 * 0.97 * 0.96 * 1.25 = 1.7 где Ксм – сменный коэффициент, Ксм = 1.46; Ккл – климатический коэффициент, Ккл = 0.98; Квз – взрывание в течении смены, Квз = 0.97; Кнад – коэффициент надежности оборудования, Кнад = 0.96; Кпп – при повторной перевалки взорванных пород, Кпп = 1.25; Приведенные затраты для бульдозера Т- 170. Зпр = Сэкс + Еэ * К = 1100000 + 0.16 * 5152000 = 1924320 рублей;Таблица 3.1.2.17 - Балансовая стоимость бульдозера Т- 170
Эксплуатационная себестоимость Сэкс = Зам + Зп+ Звм + Зпр = 618000 + 160000 + 222000 + 100000 == 1100000 рублей;где Зам - затраты на амортизацию горного оборудования, Зам = 618 рублей; Зп - заработанная плата, Зп = 160000 рублей; Звм - эксплуатационные затраты, Звм = 222000 рублей; Зпр - прочие затраты, Зпр = 100000 рублей;Таблица 3.1.2.18 - Затраты на амортизацию горного оборудования.
Таблица 3.1.2.19 - Эксплуатационные затраты на бульдозер Т - 170.
Таблица 3.1.2.20 - Заработанная плата
Прочие затраты Зпр = (Ззп + Зам + Зрм ) * 10% = (618000 + 160000 + 222000) * 10% == 100000 рублей;Таблица 3.1.2.21 – Калькуляция стоимости машино-смены бульдозераТ - 170
Расчет нормы выработки бурового станка 2СБШ – 250МН. Сезонная норма выработки Qбрсез = Qбрсм * nсм * Тсез = 280 * 2 * 230 = 130000 п.м. где Тсез – сезонный фонд работы бурового станка, Тсез = 230 дней Тсез = Тс - Тппр - Тпр = 290 – 56 – 4 = 230 дней; где Тс - продолжительность сезона, Тс = 290 дней; Тппр – планово предупредительные работы, Тппр = 56 дней; Тпр – количество праздничных дней, Тпр = 4 дня; Сменная норма выработки Qбрcез = (Тсм – Тпз – Тлн – Тпт ) * Кi / tо + tв = = (720 – 25 – 10 – 10) * 1.2 / 1.52 + 1.35 = 280 п.м. где Тсм – продолжительность смены, Тсм = 720 минут; Тпз – время выполнения подготовительно – заключительные операций, Тпз = 25 минут; Тлн – время на личные надобности, Тлн = 10 минут; Тпт – продолжительность перерывов в работе по технологическим и организационным причинам, Тпт = 10 минут; tо - время на выполнение основных операций, приходящееся на 1 метр скважины, tо = 1.35 минут; tв - время на выполнение вспомогательных операций, приходящееся на 1 метр скважины, tв = 1.52 минут; Кi - поправочный коэффициент, Кi = 1.2; Кi = Ксм * Ккл * Квз * Кнад = 1.5 * 0.86 * 0.97 * 0.96 = 1.2; где Ксм – сменный коэффициент, Ксм = 1.5; Ккл – климатический коэффициент, Ккл = 0.86; Квз – взрывание в течении смены, Квз = 0.97; Кнад – коэффициент надежности оборудования, Кнад = 0.96; Приведенные затраты для бурового станка СБШ – 250МН. Зпр = Сэкс + Еэ * К = 2449115 + 0.16 * 3025000 = 2933115 рублей;Таблица 3.1.2.22- Балансовая стоимость бурового станка СБШ – 250МН.
Эксплуатационная себестоимость Сэкс = Зам + Зп + Звм + Зпр+ Зэ = 454000 +658000 + 745000 +369468 + 222647 = = 2449115 рублей; где Зам - затраты на амортизацию горного оборудования, Зам = 454000 рублей; Зп - заработанная плата, Зп = 658000 рублей; Звм - эксплуатационные затраты, Звм = 745000 рублей; Зэ - затраты на электроэнергию, Зэ = 369468 рублей; Зпр - прочие затраты, Зпр = 222647 рублей; Таблица 3.1.2.23 - Затраты на амортизацию горного оборудования.
Таблица 3.1.2.24 - Эксплуатационные затраты на буровой станок СБШ – 250МН.
Таблица 3.1.2.25 - Заработанная плата
Таблица 3.1.2.26 - Затраты на электроэнергию.
Расход энергии по одноставочному тарифу, Wо = 358800 кВт; Расход энергии по двухставочному тарифу, Wд = 2880 кВт; Wо = Nуст * tг * К * Цот * Ки = 322 * 4485 * 0.25 * 0.8 = 358800 кВт; где Nуст – установленная мощность бурового станка СБШ – 250МН, Nуст = 322 кВт; Wд = Nуст * Тмес * Цдт * Ки = 322 * 9 * 0.8 = 2880 кВт; Прочие затраты Зпр = (Ззп + Зам + Зрм + Зэ) * 10% = = (454000 +658000 + 745000 +369468 )* 10% = 222647 рублей; Таблица 3.1.2.27 – Калькуляция стоимости машино-смены бурового станкаСБШ –250МН
Таблица 3.1.2.28 Расчет производительности экскаватора КАТО-1500GV на производстве добычных работ
Приведенные затраты для экскаватора КАТО-1500GV. Зпр = Сэкс + Еэ * К = 674000 + 0.16 * 1920000 = 981200 рублей;Таблица 3.1.2.29 – Балансовая стоимость экскаватора КАТО-1500GV.
Эксплуатационная себестоимость Сэкс = Зам + Зп + Звм + Зпр = 230000 + 191000 + 192000 + 61000 = = 674000 рублей; где Зам - затраты на амортизацию горного оборудования, Зам = 230000 рублей; Зп - заработанная плата, Зп = 191000 рублей; Звм - затраты на вспомогательные материалы, Звм = 192000 рублей; Зпр - прочие затраты, Зпр = 61000 рублей;Таблица 3.1.2.30 - Заработанная плата
Таблица 3.1.2.31 - Затраты на амортизацию горного оборудования.
Таблица 3.1.2.32 - Эксплуатационные затраты на экскаватор КАТО-1500GV.
Прочие затраты Зпр = (Ззп + Зам + Зрм ) * 10% = (230000 + 191000 + 192000) * 10% = = 61000 рублей;Таблица 3.1.2.33 – Калькуляция стоимости машино-смены экскаватора КАТО-1500GV.
Таблица 3.1.2.34 -Расчет производительности экскаватора ЭШ 15 / 90А на производстве вскрышных работ
Приведенные затраты для экскаватора ЭШ 15 / 90А приведены в пункте 3.1.1 (таблица с 3.1.1.12 по 3.1.1.16). |
Затраты |
Ед. изм. |
Стоимость |
||
Годовая |
Сменная |
На 1 м3 |
||
Количество рабочих дней |
- | 260 | - | - |
Производительность |
м3 |
2109000 |
4026 |
- |
Продолжительность смены | час | - | 12 | - |
Заработанная плата | руб. | 1009000 |
1941 |
0.5 |
Материалы | руб. | 3500000 |
6731 |
1.7 |
Амортизация | руб. | 2499000 |
4801 |
1.2 |
Электоэнергия | руб. | 2028000 | 3900 |
0.9 |
Текущий ремонт | руб. | 12495200 | 24029 |
6.1 |
Цеховые расходы | руб. | 2153120 | 4140 | 1.1 |
Прочие расходы | руб. | 4736864 | 9109 | 2.3 |
Стоимость | руб. |
28421184 |
54656 | 13.6 |
Стоимость машино - час | руб. | 5606 | 5606 |
Расчет нормы выработки бульдозера Т – 500 на рыхление торфов.
Сезонная норма выработки
Qбсез = Qбсм * nсм * Тсез = 780 * 2 * 135 = 210000 м3
где nсм – количество смен работы в сутки, nсм = 2 смены;
Тсез – сезонный фонд работы бульдозера, Тсез = 135 дней
Тсез = Тс - Тппр - Тпр = 149 – 14 = 135 дней;
где Тс - продолжительность сезона, Тс = 149 дней;
Тппр – планово предупредительные работы, Тппр = 14 дней;
Сменная норма выработки
Qбсм = 100 * (Тсм – Тпз – Тлн ) * Кi / (То + Тв ) * Котд =
= 100 * (720 – 82 – 10 ) * 0.7 / (50 +1.86 ) * 1.09 = 780 м3
где Тсм – продолжительность смены, Тсм = 720 минут;
Тпз – время выполнения подготовительно – заключительные операций,
Тпз = 55 минут;
Тлн – время на личные надобности, Тлн = 10 минут;
То – норматив основного времени на 100 м3 горной массы, То = 55 минут;
Тв – норматив вспомогательного времени на 100 м3 горной массы, Тв = 1.86 минут;
Котд – коэффициент, учитывающий время на отдых машиниста бульдозера, Котд = 1.09
Кi - поправочный коэффициент, Кi = 0.7;
Кi = Ксм * Ккл * Ктп * Квз * Кзп = 1.46 * 0.98 * 0.92 * 0.97 * 0.5 = 0.7
где Ксм – сменный коэффициент, Ксм = 1.46;
Ккл – климатический коэффициент, Ккл = 0.98;
Ктп- коэффициент на транспортирования мерзлых пород, Кэмп = 0.92;
Квз – взрывание в течении смены, Квз = 0.97;
Кзп - при зачистке плотика, Кзп = 0.5;
Приведенные затраты для бульдозера Т- 500.
Наименования расходов |
Процентное Содержание |
Единицы измерения |
Цена |
Закупочная цена | - | тыс.руб. | 9875 |
Транспортирования | 10% | тыс.руб. | 987.5 |
Всего | - | тыс.руб. | 10862.5 |
Сэкс = Зам + Зп + Звм + Зпр = 1630000 + 191000 + 390000 + 221000 =
= 2432000 рублей;
где Зам - затраты на амортизацию горного оборудования,
Зам = 1630000 рублей;
Зп - заработанная плата, Зп = 191000 рублей;
Звм - эксплуатационные затраты, Звм = 390000 рублей;
Зпр - прочие затраты, Зпр = 221000 рублей;
Таблица 3.1.2.37 - Затраты на амортизацию горного оборудования.
Оборудование |
Стоимость оборудования, тыс.руб. |
Норма амортизации, % |
Количество, шт. |
Годовая сумма амортизации, тыс. руб. |
Бульдозер Т-500 | 10863 | 15 | 1 | 1630 |
Таблица 3.1.2.38 - Эксплуатационные затраты на бульдозер Т - 500.
Оборудование |
Кол -во, шт. |
Затраты на 1 машино – час | |||||||
Диз. Топливо | ГСМ | Материалы | Ремонт |
Общие Затраты, тыс.руб. |
Количество часов работы в сезон, час. | Общая сумма затрат, тыс. руб. | |||
Бульдозер Т- 500 |
1 | 67 | 18.5 | 10.8 | 51.7 | 148 | 2634 | 390 |
Таблица 3.1.2.39 - Заработанная плата
Наименований профессий |
разряд | Штат, чел. |
Число смен работы в год одного рабочего |
|
Годовой Фонд зар. платы, тыс.руб. |
Основная зарплата, тыс.руб. |
Дополнительная зарплата 10% тыс.руб. |
Итого фонда зарплаты, тыс.руб. | |||
Яв. |
Спис. |
Премия, 50% |
Северные надбавки, 1.2 |
Доплаты, 5% | |||||||
Машинист Т-500 |
2 | 2.2 | 149 | 300 | 98 | 49 | 117 | 5 | 27 | 296 | |
Единый социальный фонд, 35.6% | 105 | ||||||||||
всего | 191 |
Прочие затраты
Зпр = (Ззп + Зам + Зрм ) * 10% = (191000 + 1630000 + 390000) * 10% =
= 221000 рублей;
Затраты |
Ед. изм. |
Стоимость |
||
Годовая |
Сменная |
На 1 м3 |
||
Количество рабочих дней |
- | 135 | - | - |
Производительность |
м3 |
210000 | 780 | - |
Продолжительность смены | час | - | 12 | - |
Заработанная плата | руб. | 191000 | 707 | 0.9 |
Материалы | руб. | 390000 | 1445 | 1.8 |
Амортизация | руб. | 1630000 | 6037 | 7.7 |
Текущий ремонт | руб. | 2172500 | 8046 | 10.3 |
Цеховые расходы | руб. | 438350 | 1623 | 2.2 |
Прочие расходы | руб. | 964370 | 3572 | 4.6 |
Стоимость | руб. | 5786220 | 21430 | 27.5 |
Стоимость машино-час | руб. | 2198 | 2197 |
3.10 Охрана природы.
3.10.1 Охрана водных ресурсов.
В соответствии с требованиями правил охраны поверхностных вод от загрязнения и норм технологического проектирования при промывке золотосодержащих песков россыпи реки Хомолхо (Кадали-Макнтская терраса) принято оборотное водоснабжение промывочной установки
ПКБШ -100.
Определяем расход сточных вод по формуле:
Qсточ = Nсточ * А = 0.7 * 0.015 = 0.01 м3/с
где Nсточ – норматив по сбросу сточных вод, Nсточ = 0.7 м3/м3;
А – производительность карьера, А = 0.015 м3/с
Определяем мутность сточных вод.
Ссточ = ε * μ * А * ρ / Qсточ= 0.01 * 0.02 * 0.017 * 2650000 / 0.01 = 901 г/м
где ε- доля частиц которые выносятся из водоема, ε = 0.01;
μ – коэффициент глинистости пород, μ = 0.02;
ρ- плотность взвесей, ρ = 2650000 г/м3.
Рассчитываем предельно допустимую концентрацию.
ПДК = [Сд * (Qмин * d / Qсточ)] + Спр = [ 0.25 * ( 0.73 * 0.4 / 0.01) + 7] = 14.3 г/м3
где Сд – допустимое увеличение концентрации взвеси в реке, Сд = 0.25 г/м3;
Qмин – минимальный расход воды, Qмин = 0.73 м3/с;
Спр – природные концентрации взвеси в реке, Спр = 7 г/м3;
d- коэффициент смещения сточных вод, d = 0.4;
d = 1 – В / 1 + ( В * Qмин / Qсточ) = 1 – 0.02 / 1 + ( 0.02 * 0.73 / 0.01) = 0.4
где В - коэффициент учитывающий условия смещения, В = 0.02;
где L – расстояние по фарватеру разбавляющего водостока, L = 500 м;
а- коэффициент, учитывающий гидравлические условия смещения, а = 0.5;
________ ___________
а = Е * Y √ Ед / Qсточ = 1 * 1.3 √ 0.0016 / 0.01 = 0.5
где Е – условия выпуска сточных вод, Е = 1;
Y – коэффициент извилистости реки, Y = 1.3;
Ед – коэффициент турбулентной диффузии, Ед = 0.0016;
Ед = Vс * Нс / 200 = 0.46 * 0.68 / 200 = 0.0016;
где Vс – скорость водного потока, Vс = 0.46 м/с;
Нс – глубина водного потока, Нс = 0.68 м.
Рассчитываем предельно допустимый сброс.
ПДС = ПДК * Qсточ = 14.3 * 0.01 = 0.143 г/м3
Определяем долю частиц которую необходимо осадить.
Ч = Ссточ - ПДК / Ссточ = 901 – 14.3 / 901 = 98%
Размер частиц которую необходимо осадить при 98 % будет 0.005 мм.
Определяем длину осаждения частиц.
Lос = Vс * Нос / U – Uвз = 0.0004 * 2.5 / 0.000008 - 0.00000001 = 125 м;
где Vс – скорость транзитного потока, Vс = 0.0003 м/с;
Нос – глубина транзитного потока, Нос = 2.5 м;
U- скорость осаждения частиц данного размера, U = 0.000008 м/с;
Uвз – взвешенное состояние движущих частиц, Uвз = 0.00000001
Vс = Qсточ / Ктр * Вос * Нос = 0.01 / 0.3 * 30 * 2.5 = 0.0004 м/с
где Ктр – коэффициент транзитности, Ктр = 0.3;
Вос - ширина транзитного потока, Вос = 30 м.
Uвз = 4 * n * Vс2 / Нос0.2 = 4 * 0.018 * 0.00042 / 2.5 0.2 = 0.00000001
где n – коэффициент шероховатости, n = 0.018.
Длина отстойника.
Lо = Lос * Кз = 125 * 1.1 = 140 м.
где Кз – коэффициент запаса, Кз = 1.1
Илоостойник сооружается оградительными дамбами со следующими параметрами:
высота дамбы 5 м;
ширина гребня 4 м;
углы заложения откосов 45 градусов;
объем 120000 м3
3.10.2 Рекультивация нарушенных земель.
3.2 Осушение россыпи.
Цель осушения месторождения заключается в следующем: отвод избытка воды с поверхности осушаемой территории; понижение уровня грунтовых вод и уменьшения влажности залежи; обеспечение прочной опоры для используемой техники при разработке.
Сооружения для отвода поверхностных и подземных вод подразделяют на две группы:
1 поверхностные (канавы, котлованы);
2 подземные ( штреки, горизонтальные скважины).
В зависимости от назначения канавы делятся на руслоотводные, нагорные, водосборные и капитальные (водосточные).
Способы осушения заключается в проведении следующих мероприятий:
отвод русла рек из карьерного поля, ограждения карьера от поверхностных весенних и ливневых вод.
Отвод русла реки за промышленный контур россыпи в проекте не предусматривается, так как речка Хомолхо и Кадали – Макит находятся за пределы россыпи.
Для отвода поверхностных вод, стекающих в карьер с более возвышенных мест в период весеннего снеготаяния и после ливневых дождей, проводят нагорные канавы, но в проекте это не предусматривается, так как со стороны правого борта россыпи сток вод препятствует выработанное пространство (отрабатывалось гидравликой с 1949 по 1972 гг).
Водосборная канава служит для сбора атмосферных осадков и для вод талых пород, которые попадают в карьер, а затем переходит в водосточную канаву.
Водосточная (капитальная) канава служит для сбора воды на площади отрабатываемого участка россыпи и отвода ее из карьера на поверхность. Ее проводят с наиболее низким залеганием плотика и заглубляют в плотик с уклоном, меньшим уклоном долины, чтобы вода самотеком отводилась на поверхность.
Длина водосборной канавы будет равна длине капитальной траншеи,
Lк = 93 м,
В траншее будет проходить дорога с уклоном 30 0/00 , при количестве атмосферных и талых вод 0,005 м3/с вода будет проходить по обочине и не будет препятствовать движению.
Канавы будут выполнятся краем ножа бульдозера, ширина канавы по верху будет равняться 1.5 метра, а высота 0.5 метра
3.3 Вскрытие месторождения.
Работы по вскрытию включает совокупность работ, проводимых с целью создания доступа к горизонту залежи, т.е. обеспечения непосредственной транспортной связи этого горизонта с поверхностью и размещения горных машин.
Вскрытие состоит из проведения горных выработок или строительства специальных сооружений (выносных канав, котлованов, выездов, траншей, плотин).
При экскаваторной разработке вскрытие россыпи осуществляется двумя способами: без проведения выработок и с независимым вскрытия отдельных горизонтов.
При вскрытии без проведения выработок оборудования располагается на поверхности россыпи и используется как для вскрышных, так и для добычных работ.
При независимым вскрытия горизонтов используют две технологические схемы: транспортная и бестранспортная. При бестранспортной разработке выработки проводятся только если экскаватор производит вскрытие без применения транспортных средств. На экскаваторных разработках с применением транспорта работы по вскрытию включает проведения траншей, устройство выездов, сооружения насыпей и съездов, проходку для расположения экскаваторов и транспортных средств. При этом способе россыпь разрабатывается одним или несколькими уступами (в зависимости от мощности россыпи).
Проектом принят независимое вскрытие отдельных горизонтов с применением транспортной технологии.
3.3.1 Схема вскрытия.
Схема вскрытия карьерного поля включает в себя две капитальные фланговые траншеи внешнего заложения и одну разрезную траншею, пройденную в нижней части участка, где мощность вскрыши минимальная. Она включает вскрышную разрезную траншею, проводимую на всю длину фронта горных работ и добычную траншею, длина которой принята равной половине фронта горных работ.
3.3.2 Параметры траншей.
3.3.2.1 Параметры капитальной траншеи.
Ширина капитальной траншеи по дну определяется из условия безопасного движения транспортных средств автосамосвалов БелАЗ - 540, при двух полосном движении.
Вд = 2 * во + 2 * m + П =2 * 2 + 2 * 1 + 11 = 20 м;
где во - ширина обочины, во = 2 м;
m – безопасное расстояние, m = 1 м;
П – ширина проезжей части, П = 11 м.
Глубина заложения капитальной траншеи определяется глубиной залегания песков в местах примыкания и равна:
Нтр = Нв + hпи , м
где Нв – мощность вскрыши примыкания траншей, м;
hпи – мощность песков, м.
Длина капитальной траншеи равна:
Lтр = (Нтр / i) * 1000, м
где i – уклон капитальной траншеи, i = 70 0/00
Объем капитальной траншеи равен:
Vтр = Нтр2 [(Вд / 2) + (Нтр * ctg β / 3)] * 1000 / i, м3
где β – угол откоса борта траншеи, β = 45 град;
Результаты расчета приведены в таблице 3.3.1.
Таблица 3.3.1 – Параметры капитальной траншеи.
Показатели и обозначения |
Ед. изм. | Траншея № 1 | Траншея № 2 |
Ширина по низу, Вд |
м | 20 | 20 |
Ширина по верху | м | 33 | 60 |
Глубина траншеи, Hтр |
м | 6.5 | 19.7 |
Угол откоса борта, β | град. | 45 | 45 |
Длина траншеи, Lтр |
м | 93 | 281 |
Объем траншеи, Vтр |
м3 |
7340 | 91850 |
3.3.2.2 Параметры разрезной траншеи.
Ширина по низу разрезной траншеи определяется с учетом условий безопасного размещения выемочного оборудования и вместимости выработанного пространства на размещения пород вскрытия от первой
эксплуатационной заходки.
При тупиковой схеме подачи автосамосвалов под погрузку ширина по дну определяется:
В = 2 (0.5 * вс + Rа + е) = 2 (0.5 * 3.48 + 12 + 1) = 30 м;
где вс - ширина автосамосвала БелАЗ - 540, вс = 3.48 м;
Rа – наименьший радиус поворота автосамосвала БелАЗ - 540,Rа= 12 м;
е – зазор между автосамосвалом и траншеей, е = 1 м
Объем разрезной траншеи определяется методом вертикальных сечений. Для этого необходимо выбрать на трассе траншеи точки с определением значениями мощности вскрыши и отстроить поперечное сечения траншей.
Объем разрезной траншеи:
Vр = (Si + Si+1 / 2) * Li , м3
где Si – площадь поперечного сечения траншеи, м2;
Li – расстояние между сечениями, м
Результаты расчетов сводим в таблицу 3.3.2.2
Таблиц 3.3.2 - Результаты расчетов.
Сечения |
Площадь сечения вскрыши, м2 |
Объем сечения вскрыши , м3 |
Площадь сечения добычи, м2 |
Объем сечения добычи, м3 |
111 – 111 | 285 | 84 | ||
1V – 1V | 840 | 254810 | 52 | 30800 |
V – V | 1187 | 459110 | 44 | 21700 |
V1 – V1 | 1254 | 552880 | 36 | 18200 |
Итого | 1266880 | 70700 |
Таблиц 3.3.4 – Параметры разрезных траншей.
Показатели и обозначения |
Ед. изм. | Вскрышная траншея | Добычная траншея |
Ширина по низу, Вд |
м | 46 | 40 |
Угол откоса борта, β | град. | 60 | 60 |
Длина траншеи, Lтр |
м | 1360 | 1360 |
Объем траншеи, Vтр |
м3 |
1266880 | 70700 |
В качестве выемочного оборудования на вскрытие и проходке капитальных траншей принимается экскаватор ЭШ 15/90А, а для проведения добычной
разрезной траншеи – экскаватор Като – 1500GV.
3.3.3 График горно – строительных работ.
Для построения графика необходимо определить сроки проходки траншей.
Время проходки капитальной траншеи:
Тк1 = Vк1 / Qэшсут = 7340 / 8052 = 1 день;
где Qэшсут – суточная производительность экскаватора ЭШ 15 /90А,
Qэшсут = 8052 м3 ;
где Vк1 – объем капитальной траншеи № 1, Vк1 = 7340 м3;
Тк2 = Vк2 / Qэшсут = 91850 / 8052 = 11 дней;
где Vк2 – объем капитальной траншеи № 2, Vк2 = 91850 м3;
Время проходки разрезной траншеи:
Тр = Vр / Qэшсут = 1266880 / 8052 = 157 дней;
где Vр – объем вскрышной разрезной траншеи, Vр = 1266880 м3;
Время проходки добычной разрезной траншеи:
Трп = Vрп / Qксут = 70700 / 1478 = 48 дней;
где Vрп – объем добычной разрезной траншеи, Vрп = 70700 м3;
Qксут – суточная производительность экскаватора Като – 1500 GV,
Qксут = 1478 м3.
На основании этих данных разрабатывается график Г.С.Р.
Таблиц 3.3.5 – График горно – строительных работ.
Вид работ |
Объем работ, м3 |
Время выполнения работ, мес. | |||||||||
12 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||
Монтаж ЭШ 15/90А | 4 мес. | ||||||||||
Проходка траншеи № 1 | 7340 | ||||||||||
Проходка разрезной траншеи по вскрыше. | 1266880 | ||||||||||
Проходка траншеи № 2 | 91850 | ||||||||||
Монтаж Като – 1500GV |
10 дней. | ||||||||||
Проходка разрезной траншеи по пескам. | 70700 |
Затрата на вскрытие.
Цвс = (Vвт * Цэш) + (Vрп * Цк) = (1366070 * 13.6) + (70700 * 4.7) =
= 18910840 рублей;
где Цэш – стоимость затрат с 1м3 для экскаватора ЭШ 15/90А,
Цэш = 13.6 рублей (смотри таблицу 3.1.2.35);
Цк – стоимость затрат с 1м3 для экскаватора Като – 1500GV,
Цк = 4.7 рублей (смотри таблицу 3.1.2.33);
Vвт – объем вскрытия, Vвт = 1366070 м3
Vвт = Vк1 + Vк2 + Vр = 7340 + 91850 + 1266880 = 1366070 м3
Таблица 3.3.6 – Сводный сметный расчет на строительство карьера.
Наименования затрат | Сумма затрат, руб. |
Затраты на 1м3годовой добычи, руб. |
Подготовка территории строительства | 1196000 | 6 |
Затраты на горные работы | 18910840 | 92 |
Затраты на электромеханическое оборудование и монтаж | 97504000 | 476 |
Затраты на транспорт | 3234000 | 16 |
Затраты на приспособления, инструменты, инвентарь. | 604000 | 3 |
Благоустройство промышленной площадки | 1214000 | 6 |
Временные здания и сооружения | 4784000 | 23 |
Прочие работы и затраты | 12745000 | 62 |
Итого | 140191840 | 684 |
Содержания дирекции | 841000 | 4 |
Затраты на подготовку кадров | 820000 | 4 |
Стоимость изыскательных и проектных работ | 1418000 | 7 |
Итого | 3079000 | 15 |
Всего | 143270840 | 699 |
Непредвиденные работы и затраты | 14327084 | 70 |
Всего по смете | 157597924 | 769 |
В состав горно-подготовительных работ входят:
очистка полигона;
подготовка пород к выемке;
вскрышные работы;
сооружение дорог;
строительство гидротехнических сооружений
3.4.1 Очистка полигона
Очистка полигона от растительности включает в себя удаление с отрабатываемых площадей деревьев, пней, мелколесья, снега. Деревья имеющие диаметр более 12 см подлежат предварительному спиливанию и складированию на бортах полигона. В дальнейшем этот лес будет использоваться на хозяйственные нужды предприятия. Мощность почвенного слоя по месторождению составляет 5 см, что не позволяет его снять и складировать в отдельные отвалы. Площадь очистки полигона от мелколесья и кустарника составляет
Vоч = Lб * Вб * hоч =1360 * 308 * 0.1 = 41888 м2
где Lб – длина блока, Lб = 1360 метров;
Вб – средняя ширина ,блока, Вб = 308 метров;
hоч – мощность снимаемого слоя, hоч = 0.1 метра.
Работы по очистке полигона предусматривается бульдозером ДЭТ-250
Количество мишин-часов для очистки полигона от мелколесья и кустарника составляет:
Nбоч = Vоч / Qбсм = 41888 / 98 = 427 машин-часов
где Qбч- часовая норма выработки бульдозером ДЭТ-250, Qбсм = 87 м3 / час (смотри пункт 3.1.2).
Общие затраты на очистку полигона
Цоч = Vоч * Цд = 41888 * 17 = 712000 рублей;
где Цд – стоимость затрат на 1м3 для бульдозера ДЭТ-250, Цд = 17 рублей.
3.4.2 Способы подготовки многолетнемерзлых пород к выемке
В настоящем проекте предусматривается три способа подготовки многолетнемерзлых пород к выемке:
способ естественного оттаивания;
механический способ рыхления;
буровзрывной способ.
Подготовка многолетнемерзлых пород к выемке способом естественного оттаивания.
Естественное оттаивание мерзлых пород, основанное на регулировании теплового потока, выгодно отличается от других способов простотой организации работ, сравнительно малыми затратами и высокой интенсивность оттаивания.
В данном проекте этот способ не применяется из-за большой глубины россыпи.
Механический способ рыхление мерзлых пород можно применить только для
подготовки кондиционного пласта песков. Выемку осуществляют бульдозерно-рыхлительными агрегатами Т-500 на разработку всего объема песков, объем которого равен 1142400 м3.
Рыхление мерзлых пород ведется послойно взаимно перпендикулярными проходами (продольно-поперечное рыхление) на глубину 40см.
Рыхление многолетнемерзлых пород буровзрывным способом.
Подготовку массивов к выемке буровзрывным способом ведут на вскрыше торфов. Объем подготовки торфов к выемке буровзрывным способом в целом по россыпи составляет 10340080 м3, что соответствует 100% ному объему вскрыши. Разрушение массивов осуществляется массовыми взрывами скважинными зарядами.
Расчет параметров взрывных работ приведены в пункте 3.5.
3.4.3 Вскрышные работы.
Для доступа к полезному ископаемому и выемке вскрышных пород принимаем по проекту экскаватор ЭШ 15/90А. Условия залегания песков и размеры карьерного поля позволяет принять бестранспортную схему разработки, что предполагает разместить весь объем вынутых пород вскрыши в выработанное пространство без применения транспорта, используя драглайн.
Скорость продвижения вскрышных работ:
Vв = Qэш / Нт * Ав = 2109000 / 23.54 * 46 = 1947 м / год;
где Qэш – производительность экскаватора ЭШ 15/90А, Qэш = 2109000 м3
(смотри таблицу 3.1.2.34);
Нт – средняя мощность торфов, Нт = 23.54 м (смотри пункт 2.5.);
Ав – ширина заходки, Ав = 46 м (смотри рисунок 3.3.3);
Скорость продвижения добычных работ:
Vд = Qк / Нп * Ад = 208000 / 2.72 * 40 = 1912 м / год;
где Qк – производительность экскаватора Като – 1500GV, Qк = 208000 м3;
Нп – средняя мощность песков, Нп = 2.72 м (смотри пункт 2.5.);
Ад – ширина заходки, Ад = 40 м.
Все расчеты по производительности оборудования приведены в пункте 3.1.2.
Технология ведения работ.
Экскаватор ЭШ 15/90А работает в условиях бестранспортной системы разработки, по простой схеме. Экскаватор размещается на развале горных пород после взрыва, а затем отрабатывает нижним черпанием в выработанное пространство во внутренний отвал.
Добыча песков осуществляется валовым способом с использованием экскаватора Като – 1500GV. Пески предварительно рыхлят бульдозером
Т – 500, а после этого отрабатывается поперечными заходками.
Автосамосвалы подаются под погрузку по кольцевой схеме.
Затрата в год на вскрышные работы.
Цвр = Vвр * Цэш / Nр = 8974010 * 13.6 / 5 = 24409310 рублей;
где Цэш – стоимость затрат с 1м3 для экскаватора ЭШ 15/90А,
Цэш = 13.6 рублей (смотри таблицу 3.1.2.35);
Nр – срок отработки россыпи, Nр = 5 лет;
Vвр – объем вскрышных работ, Vвр = 8974010 м3;
Vвр = Vт - Vвт = 10340080 - 1366070 = 8974010 м3;
где Vвт – объем вскрытия, Vвт = 1366070 м3;
Vт – объем торфов, Vт = 10340080 м3.
Элементы системы разработки.
Угол откоса вскрышного уступа, αв = 70 град;
Угол откоса добычного уступа, αд = 80 град;
Угол откоса отвала, β = 37 град;
Ширина вскрышной заходки, Ав = 46 м;
Ширина добычной заходки, Ад = 40 м;
Средняя мощность вскрышного уступа, Нт = 23.54 м;
Средняя мощность добычного уступа, Нп = 2.72 м;
Скорость продвижения вскрышных работ,Vв = 1947 м/год;
Скорость продвижения добычных работ,Vд =1912 м / год;
Общие затраты на добычу и переработку песков в год, Цд = 13288848 руб.
(смотри таблицу 3.5.1);
Общие затраты на буровзрывные работы в год, Цбвр = 31271375 руб.
(смотри таблицу 3.5.4);
Общие затраты на вскрышные работы в год, Цвр = 24409310 рублей;
3.5 Системы разработки
Высота вскрышного уступа определяется мощностью покрывающих пород.
Высота уступа по пескам определяется мощностью вынимаемого пласта.
Средняя мощность песков, hп = 2.72 м;
Средняя мощность торфов, Hт = 23.54 м;
Ширина заходки Вп = 40 м;
Годовая производительность карьера А =2050 тыс. м3.
При вскрышных работах используется экскаватор ЭШ 15 /90А.
Для ведения добычных работ принимается экскаватор Като – 1500GV.
Выбор экскаватора Като – 1500GV обосновывается тем, что производительность экскаватора равняется производительности промприбора (208000 м3 = 205000 м3).
Ширина заходки вскрышного уступа определяется параметрами вскрышного экскаватора. Для экскаватора ЭШ 15 / 90А она составляет 40 метров. Ширина
заходки добычного экскаватора Като –1500 определяется по формуле:
Аз = 1.5 * Rч = 1.5 * 5.5 = 8.2 м:
где Rч – радиус черпания на уровне стояния экскаватора Като – 1500,
Rч = 5.5 м;
Угол откоса добычного уступа 80 градусов;
Угол откоса вскрышного уступа 70 градусов;
Угол откоса отвала 37 градусов;
Длина экскаваторного блока определяется длиной взрывного блока;
Скорость продвижения фронта горных работ определяется мощностью вскрышного уступа. С увеличением вскрышного уступа скорость продвижения фронта горных работ снижается.
Подготовку кондиционного пласта песков к выемке осуществляется бульдозерно – рыхлительными агрегатами Т – 500 на разработку всего объема песков, объем которого равен 1142400 м3.
Количество бульдозеров на рыхление
N р.пб = Vп / (Qрб * N) = 1142400 / 210 * 5 = 1 шт.
где Qрб - сезонная норма выработки бульдозера Т-500 на рыхление, Qрб = 210 тыс.м3 (смотри пункт 3.1.2) ;
Затраты на рыхления песков в год.
Цр = Vд * Цт = 205000 * 27.5 = 5637500 рублей;
где Цт – стоимость затрат с1м3 для бульдозера Т-500, Цт = 27.5 рублей (смотри таблицу 3.1.2.40);
Vд – годовой объем добычи, Vд = 205000 м3
Рыхление мерзлых пород тяжелыми навесными рыхлителями ведут послойно взаимно перпендикулярными проходками на глубину 40 см.
После предварительного рыхления производится погрузка песков в автосамосвалы экскаватором Като –1500.
Количество экскаваторов на погрузку песков
Nэ = Vп / (QЭ * N) = 1142400 / 208 * 5 = 1 шт.
где Qрб - сезонная норма выработки экскаватора Като - 1500, Qэ = 208 тыс.м3 (смотри пункт 3.1.2) ;
Затраты на погрузку песков экскаватором в год.
Цд = Vд * Цэ = 205000 * 4.7 = 963500 рублей;
где Цэ – стоимость затрат с1м3 для экскаватора Като - 1500, Цэ = 4.7 рублей
(смотри таблицу 3.1.2.33).
Погрузка песков экскаватором осуществляется в автосамосвалы
БелАЗ – 540А и транспортируют на обогатительную установку. Среднее расстояние транспортировки составляет 1 км. Разгрузка осуществляется на промплощадке обогатительной установки.
Nа = Vп /( Qа * N) = 1142400 / 156600 * 5 = 2 шт.
где Qа - сезонная норма выработки автосамосвала , Qа =156600 м3
(смотри пункт 3.1.2);
Списочный состав автосамосвалов, с учетом машин находящихся в резерве определяется с учетом коэффициента технической готовности.
N = Nа / Кс = 2 / 0.8 = 3 штуки
где Кс - коэффициента технической готовности, Кс = (0.75 – 0.8)
Затраты на транспортирования песков автосамосвалами в год.
Цт = Vд * Ца = 205000 * 7.9 = 1619500 рублей;
где Ца –затраты транспортирования 1м3 для автосамосвалов БелАЗ – 540А,
Ца = 7.9 рублей (смотри таблицу 3.1.2.16);
После разгрузка автосамосвала на промплощадке обогатительной установки бульдозер Т –170 подает пески в бункер промприбора.
Необходимое количество бульдозеров на подачу песков в бункер промприбора.
Nп = Vп / (Qбт * N) = 1142400 / 180000 * 5 = 1 шт.
где Qбт - сезонная норма выработки бульдозера Т – 170, Qбт = 180 тыс.м3 (смотри пункт 3.1.2) ;
Затраты на подачу песков в бункер промприбора в год.
Цп = Vд * Цбт = 205000 * 14.9 = 3054500 рублей;
где Цбт – стоимость затрат с1м3 на подачу песков бульдозером Т-170 в бункер промприбора, Цбт = 14.9 рублей (смотри таблицу 3.1.2.21);
Затраты на обогащения песков промприбором ПКБШ – 100 в год составляет
2013848 рублей (смотри таблицу 3.1.2.6).
Общие затраты на добычу и переработку песков определяется суммированием всех технологических операций связанные с добычей полезного ископаемого.
Таблица 3.5.1 - Общие затраты на добычу и переработку песков в год.
Затраты |
Оборудование |
Объем, м3 |
Стоимость, руб. |
Рыхление |
Т- 500 |
205000 | 5637500 |
Погрузка |
Като – 1500GV |
205000 | 963500 |
Транспортирование | БелАЗ – 540А | 205000 | 1619500 |
Подача в бункер |
Т-170 |
205000 | 3054500 |
Обогащение | ПКБШ - 100 | 205000 | 2013848 |
Всего | 13288848 |
Таблица 3.5.2 - Расчет объемов работ и количества горного оборудования по его видам
Операции технологического цикла |
Используемая техника |
Объем, м3 |
Количество, шт. |
Вскрыша торфов | ЭШ 15 / 90А | 10340080 | 1 |
складирование гали зфелей |
ДЭТ- 250 Т-170 |
1364025 698006 666019 |
1 1 |
Механическое рыхление песков | Т-500 | 1142400 | 1 |
Погрузка песков | Като-1500 | 1142400 | 1 |
Подача песков бункер п/п |
Т-170 |
1142400 | 1 |
Транспортировка пород песков |
БелАЗ-540А | 1142400 | 3 |
Промывка песков | ПКБШ-100 | 1142400 | 1 |
Бурения скважин | 2СБШ-250МН | 10340080 | 1 |
Всего бульдозеров экскаваторов автосамосвалов промприборов буровых станков |
Т-170 ДЭТ- 250 Т - 500 ЭШ 15 / 90А Като-1500 БелАЗ-540А ПКБШ-100 2СБШ-250МН |
2 1 1 1 1 3 1 1 |
Подготовку массивов к выемке буровзрывным способом ведут на вскрыше, объем которого составляет 10340080 м3.
Бурение производится наклонными скважинами, что позволяет перемещать в выработанное пространство значительную часть объема взорванной массы и обеспечивает лучшее и равномерное дробление породы. В качестве ВВ выбирается граммонит 79 / 21, как наиболее дешевый и достаточно эффективный для взрывания пород средней крепости. В качестве замедлителя выбираем РП – 8. Инициирования производится детонирующим шнуром ДШ.
Объем разового разрушения массива торфов определяется 10-ти суточным запасом взорванных торфов из расчета предупреждений повторной смерзаемости.
Vвзр = 10 * tcм * Qч = 10 * 19.5 * 508 = 99060 м3
где tcм – продолжительность смены, tcм = 19.5 часов;
Qч – часовая производительность экскаватора ЭШ 15 /90А, Qч = 508 м3;
Расчет параметров БВР
Определяется диаметр скважин
_____ ____
d = 125 4√ Vгвзр = 125 4√ 2.1 = 215 мм
где Vгвзр – годовой объем по вскрыше, Vгвзр = 2.1 млн.м3
При диаметре 215 мм принимаем буровой станок СБШ – 250МН с диаметром долота d = 243 мм. Производительность бурового станка определенны в пункте 3.1.2.
Определяем длину скважины
lскв = Н / sin = 24 / sin 75 = 25 м;
где Н – средняя высота уступа, Н = 24 м;
- угол наклона скважин к горизонту, = 75 градусов;
dс = d * крс = 0.243 * 1.18 = 0.287 м
где крс – коэффициент расширения скважин, крс = 1.18;
lзаб = (25 – 30) * dс = 25 * 0.287 = 7 м;
Определяем линейную плотность
р = (П / 4) * d2ск * ∆ = (3.14 / 4 ) * 0.2872 * 900 = 58.2 кг / м ;
где ∆- плотность ВВ, ∆= 900 кг / м3;
Определяем линию сопротивления по подошве
_____________________ __________________________
W = √ р * (lскв - lзаб) / m * g * Н = √ 58.2 * ( 25 – 7) / ( 1 * 0.5 * 24) = 9.3 м ;
m – коэффициент сближения скважин, m = 1;
g- расчетный удельный расход ВВ, g = 0.5 кг / м3 ;
Допустимая линия сопротивления по подошве
Wдоп = Н * (ctg - ctg ) + С = 24 * (ctg 70 - ctg 75) + 3 = 7 м
где - угол откоса вскрышного уступа, = 70 градусов;
С – безопасное расстояния от верхней бровки уступа до первого ряда скважин, С = 2 м;
По условиям
требований
безопасного
ведения буровзрывных
работ Wдоп
Расстояния
между скважинами
и рядами
а = в = W
= 9.3м;
Длина заряда
lз
= lскв
- lзаб
= 25 – 7 = 18 м ;
Определяем
массу заряда
в скважине
Qз
= р * lз
= 58.2 * 18 = 1048 кг;
Выход горной
массы
Qг.м.=
(а * в * Н) / lскв
= ( 9.3 * 9.3 * 24) / 25 = 83 м3
/ м.;
Определяем
длину блока
Lбл
= Vвзр
/ [W
+ в ( n
– 1) ] * Н = 99060 / [ 9.3 + 9.3 (4 – 1) ] * 24 =
74 м;
где n
– число рядов
в блоке, n
= 4 шт;
n
= А / W
= 40 / 9.3 = 4 шт;
где А – ширина
заходки, А = 40 м;
Определяем
количество
скважин в ряду
nр
= Lбл
/ а = 74 / 9.3 = 8 шт;
Общее количество
скважин в блоке
Nскв
= n
* nр
= 4 * 8 = 32 шт;
Общий расход
ВВ на взрыв
Qобщ
= Qз
* Nскв
= 1048 * 32 = 33536 кг;
Интервал
замедления
= Кп
* W
= 5 * 9.3 = 47 мс;
Принимаем
интервал замедления
50 мс.
Таблица 3.5.3
– Основные
параметры
взрывных работ Линейная
плотность,
кг / м3 Удельный
расход ВВ, кг
/ м3 Выход
горной массы
с 1 м, м3/
м.
Объем
рыхления за
один взрыв,
м3
Параметры
развала пород
от взрыва, играют
немаловажную
роль, которая
положительно
сказывается
на производительности
экскаватора.
Необходимо
стремиться
к максимально
возможному
сбросу пород
от взрыва в
отвал, для этого
необходимо
выбрать схему
взрывания с
данными показателями,
такой схемой
является порядная
схема взрывания.
Нр
= (0.8 –1.3) * Н = 0.8 * 24 = 19 м; Ширина
развала от
первого ряда
скважин
_____
______
В0
= Кв *
К
√
Ко
* Н = 2.5 *1.6 √
0.85 * 24 = 18 м
где Кв
– коэффициент
характеризующий
взрываемость
пород (порды
средневзрываемые),
Кв =
2.5;
К
- коэффициент
учитывающий
угол наклона
скважин, К
= 1.6;
Ко
– коэффициент
дальности
отброса взорваной
породы, Ко
= 0.85;
Расстояния,
безопасные
по разлету
отдельных
кусков породы
при взрывании
скважинных
зарядов рыхления,
сейсмически
безопасные
расстояния
и расстояния
безопасные
по действию
ударной воздушной
волны определяются
согласно требований
«Единые правили
безопасности
при взрывных
работах ».
Сейсмически
безопасные
расстояния
где
к1 –
коэффициент
зависящий от
типа зданий,
к1=1,5;
кс
–коэффициент
зависящий от
грунта, кс=7;
λ – коэффициент
зависит от
показателя
действия взрыва,
λ=1.
Безопасные
расстояния
по действию
ударной воздушной
волны.
где Кв – коэффициент
зависящий от
степени повреждения
объекта, Кв=50;

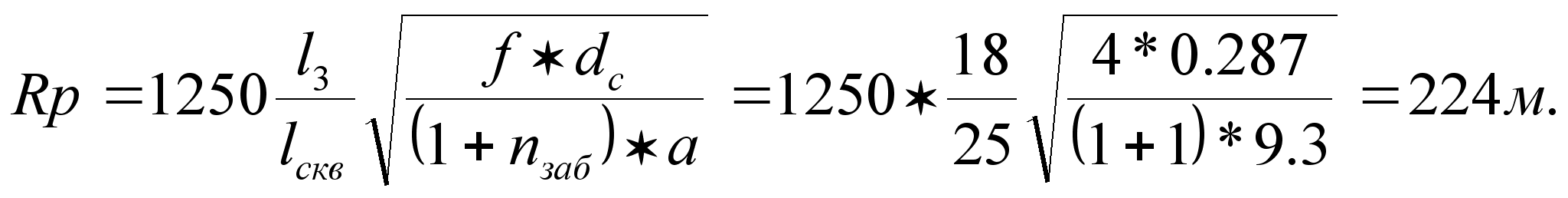

Безопасные
расстояния
по разлету
кусков.
где f
– коэффициент
крепости, f
= 4;
n
заб
–коэффициент
забойки, nзаб
= 1.
Согласно
ЕПБ безопасное
расстояние
округляется
до 50, следовательно
Rc
= 350 м.: Rн
= 1600 м. и Rр
= 250 м.
Определяем
количество
взрывов в году.
Nвз
= Vгвзр
/ Vвзр
= 2100000 / 99060 = 21 раз
Расход детонирующего
шнура
Lд
= Nскв
* (lcкв
+ а + 1.5) = 32 * (25 + 9.3 + 1.5)
=1150 м
Общее количество
взрывников
где Vгвзр
– годовой объем
взрывания
пород, Vгвзр
= 2.1 млн. м3.
Необходимое
количество
буровых станков
Nст
= крез
* Vгвзр
/ Qбрсез
* Qг.м.
= 1.1 * 2100000 / 130000 * 83 = 1 станок;
где крез
– коэффициент
резерва, крез
= 1.1
Qбрсез
-сезонная норма
выработки,
Qбрсез
= 130000 м;
Стоимость
бурения торфов
в год.
Таблица
3.5.4 – Стоимость
1 м3 при
буровзрывных
работах. Стоимость
ед. руб. Сумма
затрат, руб. - - 921900 - - 31122000 - - 753375 Стоимость
1 м3 Размеры,
устройство
и эксплуатация
карьерных
дорог. Основные
параметры
карьерных дорог
приняты по
габаритам
автосамосвала
БелАЗ – 540 А. Внутренние
автомобильные
дороги с расчетным
объемом перевозок
до 5млн.т. Расчетная
скорость движения
для дорог 3 категории
принята
20
км/час .
Дороги
на поверхности
сооружаются
двухполосными.
Ширина проезжей
части двухполосных
дорог принята
14 м, ширина обочин
– 2 м, поперечный
уклон проезжей
части при двухскатном
поперечном
профиле – 300/00
,наибольший
продольный
уклон – 600/00
,
Движение
автотранспортных
средств по
дорогам осуществляется
без обгона.
Установка
дорожных
знаков и других
технических
средств регулирования
должна соответствовать
требованиям
ГОСТа и требованиям
правил дорожного
движения.
Дороги
оборудуются
стационарным
освещением,
яркость поверхности
дорог должна
быть не ниже
0,5-0,3 кд/м2.
На карьерных
дорогах систематически
выполняется
комплекс работ
по защите от
снежных заносов
в зимнее время
и пылеподавлению
в теплое время
года.
Двухполосные
дороги соединяются
со вскрышными
и добычными
уступами временными
технологическими
дорогами, которые
сооружаются
непосредственно
на плотике
россыпи, на
уступах , заездах
и т.д. Дороги
со сроком службы
до одного года
устраиваются
без покрытий.
Протяженность
дороги,
проложенной
на поверхности
до обогатительной
установке в
среднем составляет
1000 м.
Содержание
дорог включает
в себя следующие
технологические
операции:
- очистку
проезжей части
дорог от осыпающихся
из кузова кусков
породы;
- россыпь
высевок с последующей
планировкой;
- проведение
мероприятий
по борьбе с
гололедом и
пылеподавлению.
3.6 Обогащение
песков
Обоснование
выбора промывочной
установки.
Уровень
технологического
извлечения
золота из россыпи
реки Хомолхо
определяется
вещественным
составом
кондиционного
пласта, гранулометрическим
составом
содержащегося
в песках золота,
выбранными
технологиями
и техникой
горных работ,
обогащения
полезного
ископаемого.
Основные
технологические
характеристики
кондиционного
материала:
-валунистость
свыше 200 мм до
10 %;
-глинистость
незначительная
3-5 %;
-промывистость
легко и средне
промывистый
материал.
Гранулометрический
состав золота
россыпи реки
Хомолхо приведен
в
Таблица 3.6. 1
- Результаты
ситового анализа
золота
Значения
-0.14
+0.14
-0.34
+0.34
-0.57
+0.57
-0.85
+0.85
-1.42
+ 1.42
-2.13
+2.13
-5.0
+5.0
Наличие
золота, %
0.29
3.84
35.12
35.43
13.97
5.15
3.62
2.58
По анализу
характеристик
песков и золота,
а также уровня
извлечения
золота различным
обогатительным
оборудованием,
на основе
использования
исследований
АО «Иргиредмет»
и результатов
опытно-промышленных
работ по извлечению
тонкого и мелкого
золота выполненных
ВНИИ-1, для обогащения
песков россыпи
были рекомендованы
промывочные
приборы бочечные,
шлюзовые.
Результаты
промывочного
прибора подтвердили
высокую эффективность
бочечных приборов
на обогащении
песков, содержащих
мелкое и тонкое
золото, и была
принята обогатительная
установка на
базе
промывочного
прибора ПКБШ-100
с
дополнительными
узлами извлечения
мелкого
золота, осуществляющая
промывку песков
по транспортной
схеме.
Эксплуатацию
промывочного
прибора ПКБШ-100
планируется
осуществлять
с учетом наработок
опытно-промышленных
работ, а именно:
1 Снижена
часовая производительность
установки
(со 100 м3
до
80 м3 ),
поскольку
проведенные
наблюдения
выявили взаимосвязь
между уровнем
технологических
потерь золота
и повышением
нагрузки на
узлы обогащении.
2 Исключена
из технологического
цикла операция
обогащения
материала +20
–50 мм на самородкоулавливающем
шлюзе, в виду
100%-ной достаточности
для извлечения
золота россыпи
шлюзов мелкого
напои нения.
3 Исключена
прямая разгрузка
автосамосвалами
БелАЗ-540А в бункер
БПК -100 промприбора,
поскольку
неравномерность
подачи материала
в скруббер ГДБ
-100 ведет к неполным
дезинтеграции
и грохочению
материала.
Прибор ПКБШ-100,
осуществляющий
обогащение
песков россыпи
комплектуется
следующими
узлами:
1 Бункер питатель
БПК-100
2 Скруббер
ГДБ-100 (грохот-дезинтефатор)
3 Агрегат
шлюзовой ШГМ
-720
4 Шлюз доводочный
5 Отвалообразователь
03П-800
6.Агрегат
насосный АН-12НДС,
Д 1250-65
7.Узлы извлечения
мелкого и тонкого
золота
Расчет
технологического
извлечения
золота
Технологическое
извлечение
золота принято
93,8%. Схема цепи
аппаратов
обогатительной
установки
приведена на
рис
3.6.1,
технологические
характеристики
прибора ПКБШ-100
и концентратора
«Орокон» приведены
в таблицах
3.6.5 и 3.6.6.
Технологическая
схема обогащения
песков россыпи
реки Хомолхо
предусматривает:
-подачу песков
в скрубер
бульдозером
Т-170;
-дезинтеграцию
и разделение
в скрубере на
классы +20 и -20мм,
класс +20мм в отвал,
а класс -20 мм
на шлюзы мелкого
накопления;
-обогащение
материала –20
мм на шлюзах
мелкого наполнения;
-грохочение
хвостов продукта
шлюзового
обогащения
на гидрогрохоте;
-концентрация
золота на
концентраторе
«Орокон»;
-сокращение
концентрата
шлюзов мелкого
наполнения
на доводочном
шлюзе;
-доводка
концентрата
доводочного
шлюза на вашгерде;
-сбор
и переработка
на ШОУ хвостового
продукта
доводочного
шлюза, вашгерда
и концентрата
« Орокон»
Из практики
эксплуатации
промывочных
установок типа
ПКБШ на промывке
песков россыпи
р.Хомолхо определено
, что общие потери
золота 6.2% распределяются
следующим
образом:
-потери с
галей = 1%;
-потери с
эфелями = 5%;
-потери при
доводке = 0.2%
Таким
образом баланс
золота в технологическом
процессе обогащения
полезного
ископаемого
определяется
в следующем
виде:
входящее
в технологию
обогащения
золото 100%; теряется
в технологии
обогащения
6.2%;
в том числе:
в хвостах скрубера
(в гале) 1%;
в хвостах
ШМН + гидрогрохота
5%;
в узлах доводки
концентрата
0.2%:
Суточная
потребность
обогатительной
установке в
технологической
воде
составит:
Qсут
= Qв
* Qп/п
сут
/ Qп/пч
= 438 * 1560 /
80 = 8540м3
;
где
Qп/пч
- часовая
производительность
установки;
Qп/пч
= 80 м3
/ ч ;
Qп/п
сут
- суточная
производительность
установки; Qп/п
сут
= 1560 м3
/ сут
;
Qп/пв
- расход
воды промприбором,
Qп/пв
= 438 м3
/ ч
Расход воды
на доводке
концентратов
при двухразовом
режиме съемок
составит
Q
дв
= 2 * ( Qдш
+ Qдв
+ Qгр
) = 2 * (
1.73+0.036 +2.114) = 7.76 м 3
/сутки ;
где
Q
дш
– вода
на доводочном
шлюзе, Q
дш
= 1.73 м3
/ ч ;
Q
дв
– вода
при доводке
на вашгерде,
Q
дв
= 0.036 м3
/ ч ;
Q
гр
– вода
на грохоте, Q
гр
= 2.114 м3
/ ч :
Расход
технологической
воды в сутки
составит:
Q
тсут
= Qсут
+ Q
дв
= 8540 +
7.76 = 8547.8
м3 /сутки
Прочие неучтенные
расходы воды
(5%):
Q
тсут
. неучт
= Q
тсут
* 0.05 =
8547.8 * 0.05 = 427.4 м3
/сутки
Общий расход
технологической
воды составит:
Qтсут
.общ. =
Q
тсут
+ Q
тсут
. неучт. =
8547.8 + 427.4 = 8975 м3
/сутки
Удельный
расход технологической
воды составит:
qт
= Qтсут
.общ.
/ Qп/п
сут
= 8975 / 1560 = 5.75 м3/м3
Мероприятия
по извлечению
тонкого и мелкого
золота.
Согласно
гранулометрии
золота россыпи
реки Хомолхо,
наличие золота
фракции - 0,25 мм
составляет
4.13%.
Золото
месторождения
классифицируется
как мелкое и
средней крупности,
поэтому в процессе
обогащения
материала
продуктивного
пласта предусматривается
реализовать
следующие
организационные
и технические
мероприятия
по извлечению
тонкого и мелкого
золота:
1 Часовая
производительность
промустановки
снижена со 100
м3 до
80 м3.
2 Доводка
наиболее обогащенного
концентрата
ШМН осуществляется
в доводочном
пункте на
вашгердном
столе.
З В технологическую
цепь обогащения
включен концентратор
«Орокон».
Концентрат
"ОРОКОНа", хвосты
доводочного
шлюза (-4мм), хвосты
вашгерда
направляются
на до извлечение
комплексом
извлечения
тонкого и мелкого
золота
Основные
преимущества
концентраторов
«Орокон»:
1 Высокий
уровень извлечения
золота но сравнению
с традиционными
методами, как
крупного, так
и частиц с размером
менее 0,2
мм,
общий уровень
извлечения
которых составил
80 %.
2 Непрерывность
эксплуатации.
3 Мобильность.
Устройство
и принцип работы
установки
"ОРОКОНа".
Установка
"ОРОКОН-ЗОМ"
предназначена
для извлечение
мелких золотых
частиц в размере
30-50 мкм. Установка
обеспечивает
высокий уровень
извлечения
золота по сравнению
с традиционными
методами, особенно
это касается
золотых частиц
с размером
менее 0,2
мм.
Принцип
работы всех
типов оборудования,
используемых
для гравиометрической
сепарации,
заключается
в том, что более
плотные у частицы
(золото, касситерит
и др.) перемещаются
сквозь флюидизированный
слой более
мелких частиц
до тех пор, пока
не становится
возможным их
скапливание
и последующее
извлечение.
Применение
центробежной
силы увеличивает
разницу в плотности
между более
плотными и
менее плотными
частицами, что
приводит к
значительному
повышению
эффективности
гравитационной
сепарации. Слой
частиц, собирающихся
между кольцами
на внутренней
поверхности
конуса, поддерживается
во флюидизированном
состоянии
постоянным
воздействием
рыхлителей.
Такое флюидизирующее
действие в
совокупности
с большими
центробежными
силами, действующими
на более плотные
частицы, делает
возможным
постоянный
взаимообмен
между более
плотными и
более легкими
частицами, в
результате
чего более
плотные частицы
аккумулируются
между кольцами
рядом с поверхностью
конуса. Поскольку
конструкция
установки
представляет
собой конус,
пульпа подвергается
воздействию
более значительных
гравитационных
сил, достигаемых
посредством
все повышающихся
периферических
скоростей по
мере того, как
она подталкивается
кверху и выталкивается
наружу, так что
более мелкие
золотые частицы
собираются
на верхних
кольцах, в то
время как более
крупные частицы
задерживаются
на нижних кольцах.
Данные,
полученные
в ходе испытаний,
показывают,
что может быть
получен очень
высокий процент
извлечения
более крупного
золота-при
снижении процента
извлечения
по мере того,
как золото
становится
более мелким.
Установка
устанавливается
непосредственно
на любую плоскую
платформу,
сделанную из
деревянных
балок, цемента
и др., включая
мобильные
платформы.
Минимальные
размеры платформы
должны быть
2500 х 2500 мм. Очень
важно также,
чтобы платформа
была совершенно
ровной для
обеспечения
нормальной
работы установки.
Максимальная
производительность
установки
зависит. от
характеристик
твердого вещества,
однако обычно
составляет
30-50 м3/час
сухой твердой
первоначальной
породы. Перед
подачей первоначальной
породы в установку
необходимо
добавить воду
для получения
пульпы с весовым
содержанием
твердого вещества
примерно 20-40 %.
Подача
первоначального
материала в
установку может
осуществляться
самыми разнообразными
методами в
зависимости
от имеющегося
оборудования
и от условий
конкретной
местности.
С целью
контроля количества
твердого вещества,
поступающего
в установку,
желательно
измерять его
поток. Простым
методом измерения
этой величины
является заполнение
мерного коллектора
этим потоком
с параллельным
измерением
времени, за
которое происходит
заполнение.
Умножив найденную
таким образом
скорость потока
на массовую
долю твердого
вещества, можно
вычислить
скорость переработки
твердого вещества
за единицу
времени. Загрузка
материала в
установку
осуществляется
с помощью лотков,
или системы
труб непосредственно
в центральную
трубу конуса.
Загруженный
материал подвергается
немедленному
воздействию
центробежных
сил и образует
с помощью рыхлителей
активизированный
слой внутри
конуса, кольца
же при этом
выполняют ту
же роль, что и
желобки в обычной
установке
гравитационной
сепарации
шлюзового типа.
Более
плотные частицы
концентрируются
в нижней части
активизированного
слоя, то есть
вдоль внутренней
поверхности
конуса, в то
время как менее
плотные выносятся
из его верхней
части и аккумулируются
в лотках, расположенных
по краям. Остаток
пульпы поступает
в хвосты.
Непрерывная
эксплуатация
установки
рассчитана
на период, не
превышающий
трех дней (в
зависимости
от содержания
полезного
компонента
и масштабов
работ), после
чего установка
должна быть
остановлена
(строго по
инструкциям),
а концентрат
удален. Большинство
пользователей
проводят эту
процедуру
ежедневно.
При разгрузке
установки в
среднем извлекается
около 250 кг пульпы
или 100 кг сухого
концентрата.
Поэтому необходима
его конечная
очистка с применением
вибрационных
столов, а также,
амальгамации
и цианирования.
Идеальная
скорость вращения
установки
70-90 об/мин. Чтобы
убедиться, что
достигнута
требуемая
скорость вращения,
достаточно
наблюдая за
створками
концентрационного
отсека, находящегося
в основании
конуса, подсчитать
количество
оборотов в
минуту.
Расчет
качественно-количественой
схемы обогащения
Расчет
количественной
схемы обогащения
выполняется
с учетом следующих
исходных данных:
часовая
производительность
промприбора
= 80 м3 / ч;
выход фракции
+ 20 мм = 47 % ;
выход
концентрата
со шлюзов ШГН
= 30 л / м2 ;
коэффициент
грохочения
= 0,5 ;
выход концентрата
на доводочном
шлюзе = 5 % ;
выход
подрешетного
материала –
4 мм = 22,5 % .
Таблица 3.6.2-
Расчет количественной
схемы обогащения № п/п Операции, продукты обогащения Ж:Т
воды,
пульпы, м3
/ ч м3
/ ч 2.4 Шлюзовой концентрат Хвосты
на грохот
4 мм Грохочение
хвостов доводочного
шлюза на грохоте
, d
отв.= 4мм
Таблица 3.6.4-
Баланс технологической
воды Расход,м3
/ч Расход,м3
/ч Обогащение
на
“Ороконе”
Таблица 3.6.5-
Техническая
характеристика
промывочного
прибора ПКБШ-100 Техническая
производительность,
м3 /ч Потребление
воды (без ШГП),
м3 / м3 Производительность
насоса : подача,
м3 /ч напор
, м 500 65
Таблица 3.6.6-
Техническая
характеристика
установки
“Орокон” Производительность
твердого вещества
в час, м3
/ч до
80
3.7 Отвалообразование.
На промплощадке
обогатительной
установки пески
складируются
в рудном складе.
Затем бульдозером
на базе Т-170 равномерно
подаются в
бункер ПКБШ
–100. Объем
подачи песков
- 1142400
м3.
Галечный отвал
продуктов
обогащения
песков формируется
перегружателем
03П – 800, а затем
разваловывается
бульдозером
на базе ДЭТ-1250
в выработанное
пространство.
Материал эфельного
отвала складируется
бульдозером
на базе Т-170 в
эфельный
отвал-накопитель,
после этого
также разваловывается
в выработанное
пространство.
Общий объем
галечного
отвала из фракции
+20мм
V+
20 = Аг
* W+
20 * К
гкр
=1142400
* 0,47 * 1,3 = 698006 м3
где
W+
20 - выход
фракции гали
+ 20 мм, W+
20 = 47 % ;
Кгкр
–
коэффициент
разрыхления
гали, К гкр=
1,3
Объем эфельного
отвала
V-
20 = Аг
* W-
20 * К
эфкр
=
1142400
* 0,53 * 1,1 = 666019 м3
где W-
20 - выход
фракции эфелей
- 20 мм, W-
20 = 53 % ;
К эфкр
–
коэффициент
разрыхления
эфелей, К эфкр=
1,1
Общий объем
отвала
Vообщ
= V+
20 + V-
20 = 698006 +
666019 = 1364025 м3
Расчет необходимого
количества
бульдозеров
на уборку гали
и эфелей
N гб
= V+
20 /
Qг
б * N
= 698006 / 258120 * 5 = 1 шт.
где Qг
б - сезонная
норма выработки
бульдозера
ДЭТ-250 на уборку
гали, Qг
б =258120 м3
(смотри
пкнкт 3.1.2)
;
N - cрок
отработки
россыпи, N
= 5 лет
Затраты на
уборку гали
в год.
Цуг
= V1+20
* Цдт
= 139600 * 17 = 2373200 рублей;
где Цдт
– стоимость
затрат с1м3
для бульдозера
ДЭТ-250, Цдт
= 17 рублей
(смотри таблицу
3.1.2.11);
V1+20
– годовой
объем гали,
V1+20
= 139600 м3
Количества
бульдозеров
Т-170 на уборку
эфелей
N эб
= V-
20 /
Qэ
б * N
= 666019 / 180 * 5 = 1 шт.
где Qэ
б - сезонная
норма выработки
бульдозера
Т-170 на уборку
эфелей, Qэ
б =180тыс.м3
(смотри
пункт 3.1.2)
;
Затраты на
уборку эфелей
в год.
Цуэ
= V1-20
* Цт1
= 133200 * 14.9 = 1984680 рублей;
где Цд1
– стоимость
затрат с 1м3
для бульдозера
Т-170, Цд1 =
14.9 рублей (смотри
таблицу 3.1.2.21);
V1-20
– годовой
объем эфелей,
V1-20
= 133200 м3
Общие затраты
на отвалообразования.
Цгэ
= Цуг +
Цуэ
= 2373200 + 1984680 = 4357880 рублей.
Водоснабжение
горных работ.
В соответствии
с требованиями
правил охраны
поверхностных
вод от
загрязнения
и норм технологического
проектирования
при промывке
золотосодержащих
песков россыпи
реки Хомолхо
(Кадали-Макнтская
терраса) принято
оборотное
водоснабжение
промывочной
установки ПКБШ
-100.Для организации
промывки песков
принята система
технологического
водоснабжения
внешнего типа
с площадкой
хвостового
хозяйства на
борту карьера.
Исходя из
рельефа поверхности,
горно-геологических
условий, характера
распределения
запасов и порядка
их отработки
проектом определено
наиболее рациональное
место размещения
очистных сооружений
карьера в
непосредственной
близости от
места производства
работ у нижней
границы запасов
участка россыпи
на отработанных
площадях.
Необходимая
вместимость
технологического
илоотстойника
расчитывется
исходя из объема
промываемых
песков, условий
складирования
хвостов, коэффициентов
их разрыхления
и набухания
илисто глинистых
частиц.
Расчет вместимости
илоотстойника
выполнен по
формуле:
Wил
= Vп
*
Л { Кр + ( D
– D0.05)
* 10 - 2
* Кн } + Qп/пч
* qт
* t
=
= 1142400
* 0.0816[1.1
+(10.2 – 3.8) * 10
– 2 *
1.1]+
80 * 5.75 * 19.5 = 118074 м3
где Vп
-планируемый
объем промывки
песков,
Vп
=
1142400 м3;
Л - коэффициент,
учитывающий
условия складирования
при расположении
всего объема
хвостов промывки
на борту карьера
на ранее нарушенных
площадях, Л =
0,0816
Л = Лэ * D
* 10 = 0.8 * 10.2 * 10 = 0.0816;
где Лэ - коэффициент
эфельности,
принят на основании
качественно-количественной
схемы обогащения
песков на
промприборе
ПКБШ- 100, Лэ = 0.8;
D,
D0.05
-массовая доля
в промываемых
золотосодержащих
песках фракции
размером 1мм
и илисто-глинистых
частиц размером
менее 0.05 мм, принята
на основании
гранулометрического
состава исходных
песков,
D
=10.2 % и D0.05
= 3.8 % ;
Кн -коэффициент
набухания
илисто-глинистых
частиц, Кн = 1.1;
КР
- коэффициент
разрыхления
складируемых
пород, КР
= 1.1;
Qп/пч
-
производительность
промывочною
прибора,
Qп/пч
= 80 м3
/ ч
qт
–
удельный расход
технологической
воды при
промывке
золотосодержащих
песков, согласно
принятой технологии
обогащения.
qт
= 5.75 м3
/ м3
;
t
- продолжительность
работы промприбора
в сутки , t
= 19.5 ч ;
Необходимая
вместимость
илоотстойника
технологического
водоснабжения
составляет
- 120 тыс.м 3.
Емкость
илоотстойника
образуется
за счет выемки,
достигаемой
бульдозерными
работами ( ДЭТ-250),
с размещением
породы в насыпь
( среднее
расстояние
транспортирования
90 м) , образующей
на поверхности
совместно с
отвалами отработки
прошлых лет
водоудерживающую
толщу значительной
мощности.
Объем
работ по сооружению
непосредственно
емкости отстойника
(водонакопителя)
составляет
120 тыс.м3.
С целью ограничения
территории
размещения
эфельного
отвала в нижней
чести площади
складирования
хвостов сооружается
оградительная
дамба.
Высота
плотины выбирается
из условий
полного размещения
необходимого
объема
илоотстойника
с учетом полной
длины осаждения
частиц. Высота
дамбы равняется
5 метров.
Ширина гребня
плотины
___
___
bп
= 1.65 * √ H
= 1.65 * √ 5 = 4 м,
Ширина плотины
по низу
Вп
= bп
+ m1
* H
+ m2
* H
= 4 + 1 * 5 + 1 * 5 = 14 м,
где m1,
m2
- заложение
мокрого и сухого
откоса плотины,
m1
= 1, m2
=1;
Объем пород,
укладываемые
в тело плотины.
Vпп
= (bп
+ Вп)
* Н * Lп
/ 2
= (4 + 14) * 5 * 100 / 2 = 4500 м3;
Определяем
затраты на
сооружения
дамбы.
Цсд
= Vпп
* Цдт
= 4500 * 17 = 76500 рублей;
где Цдт
– стоимость
затрат с1м3
для бульдозера
ДЭТ-250, Цдт
= 17 рублей;
Для безопасной
эксплуатации
очистных сооружений
карьера и
предупреждения
возможных
аварийных
ситуаций в
период ливневых
дождей, проектом
предусмотрен
значительный
объем дополнительной
вместимости
отстойника,
что гарантирует
предотвращение
аварийного
сброса сточных
вод с территории
системы технологического
водообеспечения
карьера в результате
ливней.
Основные
параметры
очистных сооружений
обогатительной
установки
приведены в
таблице 3.8.1
Таблица 3.8.1-
Параметры
очистных сооружений м3 тыс.м3
Объем отвалов
хвостов промывки
:
галя +20 мм эфеля
- 20 мм
м3 м3
698006 666019 тыс.м3 м2 тыс
м3
Расчет насосной
установки.
Выбор
насоса осуществляется
за счет часовой
производительности
промприбора
( 438 м3/
ч смотри пункт
3.6) и величины
напора.
Определяем
величину необходимого
напора насоса.
Н = Нв
+ Нн
+ hв
+ hм
+ hост
= 1.5 + 35 + 1.4 + 0.1 + 5 = 43 м
где Нв
– высота всасывания
воды насосом,
Нв
= 1.5 м;
Нн
– высота
нагнетания
воды, Нн
= 35 м;
hв
– потери напора
на трение по
длине трубопровода,
hв
= 1.4;
hм
– местные потери
напора, hм
= 0.1;
hм
= (0.05 – 0.1) hв
= 0.1 * 1.4 =
0.1 м;
hост
– остаточный
напор в конце
пульповода,
hост
= 5 м.
При необходимом
напоре 43 м и
производительности
промприбора
438 м3/
ч
выбираем
насос типа Д
500 – 65.
Определяем
диаметр трубопровода.
______________
_____________
Д = 1.128 √ Qп/пв
/ 3600 * Vв
= 1.128 √
438
/ 3600 * 2 =
278 мм;
Qп/пв
- расход
воды промприбором,
Qп/пв
= 438 м3
/ ч;
Vв
–
скорость воды
в трубопроводе,
Vв
= 2 м/с.
Принимаем
стандартное
значение труб
299 мм.
3.9
Охрана природы. 3.9.1
Охрана водных
ресурсов. В
соответствии
с требованиями
правил охраны
поверхностных
вод от
загрязнения
и норм технологического
проектирования
при промывке
золотосодержащих
песков россыпи
реки Хомолхо
(Кадали-Макнтская
терраса) принято
оборотное
водоснабжение
промывочной
установки ПКБШ
-100. Определяем
расход сточных
вод по формуле: Qсточ
= Nсточ
* А =
0.7 * 0.015 = 0.01 м3/с
где
Nсточ
– норматив по
сбросу сточных
вод, Nсточ
= 0.7 м3/м3; А
– производительность
карьера, А = 0.015
м3/с
Определяем
мутность сточных
вод. Ссточ
= ε * μ * А * ρ / Qсточ=
0.01 * 0.02 * 0.017 * 2650000 / 0.01 = 901 г/м
где
ε- доля
частиц которые
выносятся из
водоема, ε = 0.01; μ
– коэффициент
глинистости
пород, μ = 0.02; ρ-
плотность
взвесей, ρ = 2650000
г/м3. Рассчитываем
предельно
допустимую
концентрацию. ПДК
= [Сд
* (Qмин
* d
/ Qсточ)]
+ Спр
= [ 0.25 * ( 0.73 * 0.4 / 0.01) + 7] = 14.3 г/м3 где
Сд
–
допустимое
увеличение
концентрации
взвеси в реке,
Сд
= 0.25 г/м3; Qмин
– минимальный
расход воды,
Qмин
= 0.73 м3/с; Спр
– природные
концентрации
взвеси в реке,
Спр
= 7 г/м3; d-
коэффициент
смещения сточных
вод, d
= 0.4; d
= 1 – В / 1 + ( В * Qмин
/ Qсточ)
= 1 – 0.02 / 1 + ( 0.02 * 0.73
/ 0.01) = 0.4
где
В - коэффициент
учитывающий
условия смещения,
В = 0.02; где
L
– расстояние
по фарватеру
разбавляющего
водостока, L
= 500 м; а-
коэффициент,
учитывающий
гидравлические
условия смещения,
а = 0.5;
________ ___________ а
= Е * Y
√ Ед
/ Qсточ
= 1 * 1.3 √
0.0016 / 0.01
= 0.5 где
Е – условия
выпуска сточных
вод, Е = 1; Y
– коэффициент
извилистости
реки, Y
= 1.3; Ед
– коэффициент
турбулентной
диффузии, Ед
= 0.0016; Ед
= Vс
* Нс
/ 200 = 0.46 * 0.68 / 200 = 0.0016; где
Vс
– скорость
водного потока,
Vс
= 0.46 м/с; Нс
– глубина водного
потока, Нс
= 0.68 м. Рассчитываем
предельно
допустимый
сброс. ПДС
= ПДК * Qсточ
= 14.3 *
0.01 = 0.143 г/м3 Определяем
долю частиц
которую необходимо
осадить. Ч
= Ссточ
- ПДК
/ Ссточ
= 901 – 14.3 / 901 = 98% Размер
частиц которую
необходимо
осадить при
98 % будет 0.005 мм. Определяем
длину осаждения
частиц. Lос
= Vс
* Нос
/ U
– Uвз
= 0.0004 * 2.5 / 0.000008 - 0.00000001 = 125 м;
где
Vс
– скорость
транзитного
потока, Vс
= 0.0003 м/с;
Нос
– глубина транзитного
потока, Нос
= 2.5 м;
U-
скорость осаждения
частиц данного
размера, U
= 0.000008 м/с; Uвз
– взвешенное
состояние
движущих частиц,
Uвз
= 0.00000001
Vс
=
Qсточ
/ Ктр
* Вос
* Нос
= 0.01 / 0.3 * 30 * 2.5 = 0.0004 м/с
где
Ктр
– коэффициент
транзитности,
Ктр
= 0.3; Вос
- ширина
транзитного
потока, Вос
= 30 м. Uвз
= 4 * n
* Vс2
/ Нос0.2
= 4 * 0.018 * 0.00042
/ 2.5 0.2 =
0.00000001
где
n
– коэффициент
шероховатости,
n
= 0.018. Длина
отстойника. Lо
= Lос
* Кз
= 125 * 1.1 =
140 м. где
Кз
– коэффициент
запаса, Кз
= 1.1
Илоостойник
сооружается
оградительными
дамбами со
следующими
параметрами:
высота дамбы
5 м;
ширина гребня 4
м;
углы заложения
откосов 45 градусов; объем
120000 м3
3.9.2
Рекультивация
нарушенных
земель. Целью
горнотехнической
рекультивации
является создание
рельефа поверхности,
обеспечивающего
использования
рекультивированных
земель по назначению.
При разработке
россыпей объектами
рекультивации
является дражные,
полигоны,
гидромеханизированные
бульдозерно-
скреперные
и экскаваторные
разрезы, отвалы
вскрышных
пород, гидроотвалы
и илоотстойники.
На первом
этапе (горнотехнической
рекультивации)
выполняется
комплекс
организационно-
технических
мероприятий,
проводимых
непосредственно
горнодобывающими
предприятиями
в процессе
эксплуатации
месторождения.
Сюда относятся
работы по выполнению
откосов старых
выработок,
планировка
отвалов, нанесение
плодородного
слоя, а также
мелиоративные
и другие работы,
необходимые
для приведения
нарушенных
земель в состояние,
пригодное для
использования
их по назначению.
Второй этап
(биологической
рекультивации)
выполняются
агротехнические
и мелиоративные
работы по
восстановлению
плодородия
нарушенных
земель после
завершения
на них горнотехнической
рекультивации
и мероприятия
по восстановлению
этих земель
под сельско
и лесохозяйственное
использование,
а также по
восстановлению
в рыбохозяйственных
целей водоемов,
образовавшихся
в горных выработках. Рекультивация
может осуществляться
применением
различной
техники; бульдозеров,
колесных скреперов,
экскаваторов
и средств
гидромеханизации.
Рекультивация
начинается
с планировки
хвостов промывки,
а затем осуществляется
планировка
отвалов вскрышных
пород. Горнотехническое
восстановление
будет осуществляться
под самозаростание
что достаточно
частичная
планировка
поверхности.
Основные
требования
горнотехнической
рекультивации:
1 Плотик должен
засыпан не
менее чем на
1 метр.
2 Углы бортов
карьера не
должны превышать
более чем на
23 градусов. 3
ииииииииииииииииииииииииииииииииииииииииииииииии
На рекультивацию
используют
бульдозер ДЭТ-
250 и необходимое
количество
будет составлять
:
N
= (V
вно
+
Vвб
) / Qб
= (1000000 +
1292000) / 360 = 7 штук.
где
Vвб
– объем
внешних отвалов
бульдозерной
вскрыши, Vвб
= 1292000 м3
.; V
вно-
внутренний
отвал №3 автотранспортной
вскрыши, V
вно=
1000000 м3; Qб
- сезонная
норма выработки
бульдозера
Д-355А, Qб
= 360 м3
/ час (смотри
таблицу 3.4) . Технологическая
схема рекультивации
изображена
на рисунке 3.9 3.1
Исходные данные
для проектирования
3.1.1 Выбор
способа разработки.
В зависимости
от типа горных
машин, используемых
для выемки и
транспортировки
песков, различают
следующие
способы разработки:
подземный,
дражный, гидравлический,
скреперно-бульдозерный,
экскаваторный.
Подземный
способ:
Из всех
способов разработки
наиболее трудоемким,
дорогостоящим
является подземный.
Подземный
способ разработки
целесообразно
применять в
следующих
условиях, где
четко выдержанный
и выраженный
пласт, глубина
залегания более
15 м, высокое
содержание
золота 10-12г/м3.
Дражный
способ:
Современные
многоковшовые
драги представляют
собой относительно
сложные и
дорогостоящие
комплексы с
высокой степенью
механизации
и поточности
технологических
процессов и
обеспечивают
достижение
наиболее высоких
технико-экономических
показателей
по сравнению
с другими способами
разработки.
Многоковшовые
драги целесообразно
применять для
разработки
пород практически
любой крепости
и состава за
исключением
весьма валунистых
и крепко сцементированных
пород и вязких
глин.
Наиболее
рационально
многоковшовые
драги применять
для разработки
водоносных
пойменных и
больших ключевых
россыпей с
небольшим
уклоном.
Дражный способ
неэффективен
по соображениям
сравнительно
большого уклона
террасы, и 100%-ной
пораженности
массива многолетней
мерзлотой и
незначительного
срока эксплуатации
месторождения.
Гидравлический
способ:
При гидравлическим
способе применяются
сравнительно
простое оборудование
(гидромониторы,
насосы, землесосы,
гидроэлеваторы,
трубы) и
процесс
обогащение
песков существенно
упрощается,
так как на промывку
поступает
хорошо дезинтегрированные
и размытые
пески.
Так же характерен
небольшой штат
рабочих и
относительно
высокие технико-
экономических
показателей.
Эти особенности
позволяют при
благоприятных
условиях залегания
россыпи и наличии
дешевой напорной
воды обеспечить
относительную
низкую себестоимость
металла.
К недостатком
гидравлической
разработки
следует отнести
значительный
расход электроэнергии,
ограниченность
применения
способа и сезонность
работ.
Гидравлический
способ целесообразно
для разработки
террасовых,
увальных, верховых,
ключевых и реже
долинных россыпей
с ограниченным
притоком подземных
и поверхностных
вод. С увеличением
притока разработка
усложняется,
а себестоимость
добычи повышается.
Себестоимость
добычи при
разработке
пойменных
россыпей
увеличивается
вследствие
увеличения
стоимости
осушения и
транспортирования,
но сохраняют
основные преимущества
этого способа:
небольшие
капитальные
вложения и
простота
оборудования.
Запасы россыпей,
которые можно
разрабатывать
гидравлическим
способом, изменяются
в широких пределах.
Эти сроки зависят
от капиталовложений,
необходимых
для разработки
россыпи и наличие
разведанных
запасов вблизи
прииска. Если
необходимо
строить линию
электропередачи
значительной
протяженности
и поселок; то
следует выдерживать
сроки существования
разреза не
менее 10-12 лет.
Гидравлический
способ применять
не целесообразно
из-за 100%-ной мерзлоты,
большой глубины
россыпи и коротким
сроком отработки.
Скреперно-бульдозерный
способ:
Бульдозеры
и скреперы
имеют простую
и надежную
конструкцию,
удобны в управлении,
обслуживаются
одним человеком
и имеют высокую
производительность
при разработке
легких, средней
плотности и
тяжелых разрыхленных
пород.
Бульдозерно-скреперный
способ разработки
не требует
больших капитальных
затрат и характеризуется
малым дельным
расходом
электроэнергии.
К достоинству
следует отнести
их высокую
маневренность,
возможной
быстрой перебазировки
с одного участка
на другой.
Недостатки:
заметное снижение
производительности
при повышении
валунистости
разрабатываемых
пород и увеличенном
расстоянии
их транспортирования,
зависимость
работ от климатических
условий и высокая
трудоемкость
ремонтных
работ.
Бульдозерно-скреперный
способ разработки
применить
невозможно
из-за больной
глубины россыпи
(до 33 м) и большой
длине транспортировки
пород.
Экскаваторный
способ:
При использовании
одноковшовых
экскаваторов
разработка
может производится
как с применением
транспорта,
так и без него.
Для транспортирования
песков к промывочным
установкам,
а торфов в отвал
в качестве
транспортных
средств используют
автосамосвалы,
ленточные
конвейеры и
гидравлический
транспорт.
Экскаваторный
способ обеспечивает
возможность
применения
высокопроизводительных
экскаваторов
с небольшим
радиусом разгрузки
и рационального
размещения
отвалов торфов,
а на стационарных
промывочных
установках
можно использовать
любое обогатительное
оборудование.
Однако перевозка
песков и торфов
требует больших
затрат.
При бестранспортной
технологии
вскрышные
работы выполняют
драглайном,
обеспечивает
перевалку
вскрышных пород
в выработанное
пространство.
При глубине
россыпи до 33 м
и шириной в
среднем 308 м
наиболее выгодно
разрабатывать
экскаваторным
способом ,с
применением
транспортной
или бестранспортной
технологии,
и с применением
буровзрывных
работ. стоимости
и по своим параметрам
наиболее
соответствует
горнотехническим
условиям эксплуатации
месторождения. Транспортирование
торфов в отвал
осуществляют
автосамосвалы Белаз
–540 А (принят
проектом).
Вскрыша
торфов на верхнем
горизонте
массива многолетнемерзлых
пород выполняется
бульдозерно-рыхлительными
агрегатами
(ДЗ –141 ХЛ) Т - 500 (принят
проектом).
Складирования
пустой породы
в отвал осуществляет
бульдозер (Д
– 572Т) ДЭТ-250 (принят
проектом). Бурение
скважин осуществляется
буровым станком
2СБШ-250МН
(принят
проектом). Приведенные
затраты по
первой схеме
вскрышных
работ.
Зпр
= Сэкс
+ Еэ *
Кi
= 35942 + 0.16 * 112472 = 53937000 рублей; где
Еэ –
коэффициент
экономической
эффективности
капиталовложений,
Еэ=
0.16; Сэкс
– эксплуатационная
себестоимость,
Сэкс =
35942 тыс.рублей;
Кi
- капиталовложения,
Кi
= 112472 тыс.рублей; Кi
= (К1*
Nэ)
+ (К2 * Nа)
+ (К3 *
Nб)
+( К4
* Nбо
)=
(11892000 * 1) + (1078000 * 10 ) + (10863000 * 3 ) + ( 8173000 * 7
) =
=
112472 тыс. рублей; где
К1 –
балансовая
стоимость
экскаватора
ЭКГ-5А, К1 =
11891500 рублей; К2
– балансовая
стоимость
автосамосвала
БелАЗ – 540А,
К2
= 1078000 рублей; К3
- балансовая
стоимость
бульдозера
Т- 500, К3 =
10862500 рублей;
К4
- балансовая
стоимость
бульдозера
ДЭТ - 250, К4 =
8173000 рублей;
Nэ
– количество
экскаваторов,
Nэ
= 1 штуки; Nа
– количество
автосамосвалов,
Nа
= 10 штук; Nб
– количество
бульдозеров
Т - 500, Nб
= 3 штуки: Nбо
– количество
бульдозеров
ДЭТ - 250, Nбо
= 7 штуки: Процентное содержание Единицы измерения Процентное содержание Единицы измерения Процентное содержание Единицы измерения Процентное Содержание Единицы измерения тыс.руб. Эксплуатационная
себестоимость. Эксплуатационная
себестоимость
включает в себя
затраты: амортизацию
горного оборудования;
электроэнергию;
материалы; заработанная
плата и прочие
затраты.
Сэкс
= Зам
+ Зп
+ Зэ
+ Зэк
+ Зпр
= 14958 + 6293 + 214 + 11210 + 3267 =
35942
тыс.руб;
где Зам
- затраты на
амортизацию
горного оборудования,
Зам
= 14958 тыс.руб; Зп
- заработанная
плата, Зп
= 6293 тыс.руб; Зэ
- затраты
на электроэнергию,
Зэ =
214 тыс.руб; Зэк
- эксплуатационные
затраты, Зэк
= 11206 тыс.руб; Зпр
- прочие
затраты, Зпр
= 3267 тыс.руб; Таблица
3.1.1.5 - Затраты на
амортизацию
горного оборудования.
Стоимость оборудования, тыс.руб. Количество, шт. Годовая
сумма амортизации, тыс.
руб. БелАЗ
– 540А ДЭТ-
250 Наименований профессий Штат,
чел. Число смен работы в
год одного рабочего ная ставка
в день, руб Годовой Фонд зар.
платы, тыс.руб. Основная зарплата, тыс.руб.
Дополнительная
зарплата
10% тыс.руб. Яв. Спис.
Премия,
50%
Северные
надбавки,
1.2 Списочный
штат определяется: Тспис
= Треж
/ Тфак
= 251 / 232 = 1.1 где
Треж =
Тсм -
Ткл -
Тпр
= 260 – 7 – 2 = 251 дней; где
Тсм –
количество
смен в сезоне,
Тсм =
260 дней; Тпр
– количество
праздничных
дней, Тпр
= 2 дня; Ткл
- простои
по климатическому
условию, Ткл
= 7 дней. Тфак
= Тсм
- Ткл
- Тпр
- Тб
- Тв
= 260 – 7 – 2 – 5 - 14 = 232 дней; где
Тб –
количество
дней по болезни,
Тб = 5
дня; Тв
– количество
выходных дней,
Тв =
14 дня; Таблица
3.1.1.7- Затраты на
электроэнергию.
Цена
за единицу
измерения, руб. Годовые
затраты, руб. кВт 231000 0.224 51744 кВт 1600 79 126400 Затраты
на электроэнергию
определяется
суммированием
одноставочного
и двухставочного
тарифа за 1 час
работы экскаватора
и стоимости
1кВт.ч. Расход
энергии по
одноставочному
тарифу, Wо
= 231000 кВт; Расход
энергии по
двухставочному
тарифу, Wд
= 1600 кВт; Wо
= Nуст
* tг
* К * Цот
* Ки =
250 * 4620 * 0.25 * 0.8 = 231000 кВт; где
Nуст
– установленная
мощность экскаватора
ЭКГ –5А, Nуст
= 250 кВт; tсез
– число
рабочих часов
в год, tг
= 4620 часов; К-
коэффициент
интегральности,
К = (0.25 –0.3);
Ки
- коэффициент
использования,
Ки =
0.8 Wд
= Nуст
* Тмес
* Цдт *
Ки =
250 * 8 * 0.8 = 1600 кВт; Таблица
3.1.1.9 - Эксплуатационные
затраты на
автосамосвал
БелАЗ – 540А.
Оборудование Кол
-во, шт. Общие
Затраты,
тыс.руб. БелАЗ
– 540А Таблица3.1.1.9
- Эксплуатационные
затраты на
экскаватор
ЭКГ – 5А.
Оборудование Кол
-во, шт. Общие
Затраты
на 1 машино -
час. Экскаватор
ЭКГ-5А Таблица
3.1.1.10 - Эксплуатационные
затраты на
бульдозер Т
- 500.
Оборудование Кол
-во, шт. Общие
Затраты,
тыс.руб. Бульдозер Т-
500 Таблица
3.1.1.11 - Эксплуатационные
затраты на
бульдозер ДЭТ
- 250.
Оборудование Кол
-во, шт. Общие
Затраты,
тыс.руб. Бульдозер ДЭТ-
250
Зэк
= 3700 + 2896 + 1650 + 2960 = 11206
тыс.руб. Прочие
затраты определяются
10% от всех затрат
(заработанная
плата, затраты
на электроэнергию,
затраты на
амортизацию
горного оборудования,
затраты на
вспомогательные
материалы). Зпр =
(Зп + Зэ + Зам
+ Зэк ) * 10% = (6293 + 214 +
14958 + 11206) * 10% = = 3267 тыс.руб. Бурение
скважин осуществляется
буровым станком
СБШ-250 МН
(принят
проектом). Приведенные
затраты по
второй схеме
вскрышных
работ.
Сэш
– эксплуатационная
себестоимость
экскаватора
ЭШ 15/90А, Сэш
= 9940 тыс.руб. Кj
- балансовая
стоимость
экскаватора
ЭШ 15/90А, Кj
= 62476 тыс.руб. Процентное содержание Единицы измерения Эксплуатационная
себестоимость Сэкс =
Зам + Зэк +
Зп + Зэ + Зпр
= 2499 + 3500 +1009 + 2028 + 904 = = 9940 тыс.руб. Таблица
3.1.1.13 - Затраты на
амортизацию
горного оборудования.
Стоимость оборудования, тыс.руб. Количество, шт. Годовая
сумма амортизации, тыс.
руб. Наименований профессий Штат,
чел. Число смен работы в
год одного рабочего ная ставка, тыс.руб Годовой Фонд зар.
платы, тыс.руб. Основная зарплата, тыс.руб.
Дополнительная
зарплата
10% тыс.руб. Яв. Спис.
Северные
надбавки,
1.2 Таблица
3.1.1.15 - Затраты на
электроэнергию.
Цена
за единицу
измерения, руб. Годовые
затраты, руб. кВт 2194500 0.224 490000 кВт 15200 79 1200000 Расход
энергии по
одноставочному
тарифу, Wо
= 2194500 кВт; Расход
энергии по
двухставочному
тарифу, Wд
= 15200 кВт; Wо
= Nуст
* tмес
* Тмес
* К * Цот
= 1900 * 4620 * 0.25 = 2194500 кВт; где
Nуст
– установленная
мощность экскаватора
ЭШ 15/90А, Nуст
= 1900 кВт; Wд
= Nуст
* Тмес
* Цдт
= 1900 * 8 = 15200 кВт; Таблица
3.1.1.16 - Эксплуатационные
затраты на
экскаватор
ЭШ 15/90.
Оборудование Кол
-во, шт. Общие
Затраты
на 1 машино -
час. Экскаватор
ЭЩ
15/90 1 100 39 167 429 30 765 4620 3500 Прочие
затраты Зпр =
(Зп + Зэ + Зам
+ Зэк ) * 10% = (1009
+ 2028 + 2499 + 3500) = 904 тыс.руб. По результатам
расчета определили
что приведенные
затраты по
транспортной
технологии
равняются
53937000 рублей, а
приведенные
затраты по
бестранспортной
технологии
19936000 рублей, следовательно
вскрыша будет
производится
по бестранспортной
технологии. Добычные
работы
При запасах
песков 1 млн.м3
годовая
производительность
карьера по
единым нормам
выработкам
должна составлять
150-250 тыс.м3
. На основе
использования
исследований
АО “Иргиредмет”
и результатов
опытно-промышленных
работ по извлечению
тонкого и мелкого
золота, для
обогащения
песков россыпи
были рекомендованы
промывочные
приборы ПКБШ-100. Суточная
производительность
промприбора
составляет
77 м3/ч. При
мощности песков
1,96м. и производительности
прибора 77 м3/ч,
более
рациональным
было решение
использовать
на добычных
работах мобильный
экскаватор
КАТО-НД-1500 на
гусеничном
ходу с вместимостью
ковша 1.5 м3
с производительностью
88 м3/ч
.
Складирование
эфельных отвалов,
подачу песков
в бункер обогатительной
установки, а
также часть
инженерных
работ выполняется
бульдозерами
(Т-170) (принят
проектом).
Складирование
галечных отвалов,
а также часть
инженерных
работ выполняется
бульдозерами
Д – 572Т (ДЭТ- 250) (принят
проектом). Транспортирование
песков на промывочный
прибор осуществляют
автосамосвалы
Белаз –540 А (принят
проектом).
3.1.2
Режим работы
и производственная
мощность предприятия.
Режим организации
работ карьера
раздельной
добычи “Кадали-Макит”:
сезонный
с вахтовыми
условиями
труда, непрерывной
рабочей неделей
в две смены
продолжительностью
по 12 часов из
которых: обед-1час,
плановые
предупредительные
работы-1 час,
два перерыва
для отдыха по
15 минут.
Продолжительность
сезона для
различных видов
работ, принимается
из графика
годового
распределения
среднемесячных
температур
наружного
воздуха по
району Кадали-Макитской
террасы (смотри
рисунок 1.2):
-продолжительность
буровых работ
290 суток;
-продолжительность
вскрышных работ
260суток с 20марта
по 26 ноября;
-продолжительность
промывочных
работ 135 суток
с 7 мая по 20 октября.
Производительность
карьера определяется
исходя из запасов
песков, способа
разработки
и производительности
промприбора.
Среднегодовая
производительность
карьера по
вскрыше торфов
составит: Ат
= Ап/п x Кв =205 x 9 = 1845 тыс.
м3
где Ап/п
– среднегодовая
производительность
промприбора,
Аn
=205 тыс. м3
(смотри таблицу
3.1.2.1);
Кв –
коэффициент
вскрыши, Кв=9
Годовая
производственная
мощность карьера А=
Ат + Аn/п
= 1845000+205000 = 2050 тыс.м3
Срок отработки
россыпи составит:
N
= Vп
/ Ап/п = 1142400 / 205000 = 5 сезонов.
Производственная
мощность предприятии
включает в
себя:
производительности
промывочного
прибора ПКБШ-100,
экскаватора
КАТО-1500GV,
бульдозера
ДЭТ- 250, бульдозера
Т-170, бурового
станка 2СБШ-250
МН, автосамосвала
БелАЗ –540А, экскаватора
ЭШ 15 / 90А.
Наименомание
показателей Месясы Итого
за сезон 7 30 31 31 30 20 149 3 3 3 3 3 2 14 7 27 28 28 27 18 135 ч 19,5 19,5 19,5 19,5 19,5 19,5 19,5 ч 137 527 546 546 527 351 2634 м3 100 100 100 100 100 100 100 0,8 0.9 0,8 1 0,8 1 0,8 1 0,8 0.95 0,8 0.9 0,8 0.96 м3 72 80 80 80 76 72 77
тыс.м3 9.8 42.7 43.7 43.7 40 25.3
205
Параметры
Значения
Высота
уступа, м
24
Длина
скважины, м
25
Диаметр
скважины, м
0.287
Длина
забойки, м
7
58.2
Линия
сопротивления
по подошве,
м
9.3
Допустимая
линия сопротивления
по подошве,м
9.2
0.5
Расстояние
между рядами,
м
9.3
Расстояние
между скважинами,
м
9.3
Длина
заряда, м
18
83
Масса
заряда в скважине,
кг
1048
Расход
ВВ на взрыв,кг
33536
Длина
блока, м
74
99060
Способ
взрывания
порядное
Высота
развала
Показатели
Кол-во
ед.
Затраты
труда
Взрывники
5
130000
650000
Подсобные
рабочие
2
114000
228000
Итого
-
-
878000
Итого
по затратам
труда с учетом
прочих К = 1.05
Материалы
Граммонит,
кг
704256
32
24700000
Детонирующий
шнур и шашки
-
-
4940000
Итого
-
-
29640000
Итого
по материалам
с учетом прочих
К = 1.05
Механизмы
Буровой
станок, п.м.
25000
28.7
717500
Итого
по механизмам
с учетом прочих
К = 1.05
Всего
стоимость
-
-
31271375
-
-
14.9
таблице 3.6.1
Фракции,
мм
Значения
Выход твердого
Расход
Расход
%
%
1
2
3
4
5
6
7
1
Дезинтеграция
и грохочение
в скрубере
Поступает
:
1.1
Пески
80
100
0.2:1
16
96
1.2
Вода
-
-
-
336
336
Итого:
80
100
4.4:1
352
432
Выходит:
1.3
+ 20 мм
в отвал
38
47
0.05:1
2
40
1.4
- 20 мм
на ШГН
42
53
8.5:1
350
392
Итого:
80
100
4.4:1
352
432
2
Обогащение
на шлюзах мелкого
накопления
Поступает:
2.1
- 20 мм
42
53
8.5:1
350
392
2.2
Вода
-
-
-
62
62
Итого:
42
53
10:1
412
454
Выходит:
2.3
Хвосты
в грохот
42
53
10:1
412
454
-
-
-
-
-
3
Грохочение
на грохоте
(Е=0,5)
Поступает:
3.1
Хвосты
ШГН
42
53
10:1
412
454
3.2
+ 10 мм
в отвал
21
26.5
14:1
286
307
3.3
-10мм
в “Орокон”
21
26.5
6:1
126
147
Итого:
42
53
10:1
412
454
4
Обогащение
в концентраторе
“Орокон”
Поступает:
4.1
Пульпа
(- 10 мм)
21
26.5
6:1
126
147
4.2
Вода
-
-
-
24
24
Итого:
21
26.5
7.5:1
150
171
Выходит:
4.3
Хвосты
в отвал
20,95
26.5
7.5:1
150
170.95
4.4
Концентрат
на ШОУ
0,05
0
0
0
0.05
Итого:
21
26.5
7.5:1
150
171
Таблица
3.6.3- Продолжение
таблицы 3.6.2
1
2
3
4
5
6
7
5
Сокращение
концентрата
ШГН на доводочном
шлюзе
Поступает:
5.1
Концентрат
шлюзов
0,18
100
0.4:1
0.07
0.25
5.2
Вода
-
-
-
1.73
1.73
Итого:
0,18
100
10:1
1.8
1.98
Выходит:
5.3
0,17
94.4
10.6:1
1.796
1.966
5.4
Концентрат
0,1
5.6
0.4:1
0.004
0.014
Итого:
0,18
100
10:1
1.8
1.98
6
Доводка
на вашгерде
Поступает:
6.1
Концентрат
доводочного
шлюза
0,01
5.6
0.4:1
0.004
0.014
6.2
Вода
-
-
-
0.036
0.036
Итого:
0,01
5.6
0.4:1
0.04
0.05
Выходит:
6.3
Золото
в кассу
-
-
-
-
-
6.4
Шлихи
на ШОУ
0,01
5.6
0.4:1
0.04
0.05
7
Поступает:
7.1
Хвосты
доводочного
шлюза
0,17
94.4
10.6:1
1.796
1.966
7.2
Вода
-
-
-
2.114
2.114
Итого:
0,17
94.4
23:1
3.910
4.08
Выходит:
7.3
+ 4 мм
в отвал
0,13
71.9
42:1
3.894
4.024
7.4
- 4 мм
на ШОУ
0,04
22.5
0.4:1
0.016
0.056
Итого:
0,17
94.4
23:1
3.91
4.08
Поступает
в процесс
Выходит
из процесса
№ п/п
Точка
подачи
№ п/п
Точка
выхода
1
С
исходными
песками
16
1
+ 20 мм
в отвал
2
2
Дезинтеграция
в скрубере
336
2
Хвосты
ШГН и грохота
286
3
Обогащение
на ШГН
62
4
24
3
Хвосты
“Орокона”
150
Итого:
438
Итого:
438
Характеристика
Параметры
100
7:1
Мощность
(без транспортера
и насоса), квт
96
Численность
обслуживающего
персонала в
смену, чел.
3
Срок
монтажа, суток
10
Максимальная
крупность
валунов, мм
600
Частота
вращения скруббера
, об / мин
16
Масса
,т
66
Характеристика
Параметры
30-50
Максимальная
крупность
материала
10
Отношение
твердого к
жидкому
1:3
Общий
уровень извлечения
частиц размером
менее 0,2 мм, %
Частота
вращения конуса
, об / мин
80
Тип
двигателя
4А132М4УЗ
Мощность
двигателя,
квт
11
Габаритные
размеры, м
2.2;
2.3; 2.6
Масса
,кг
2800
Качественно
– количественная
схема обогащения
промприбра
ПКБШ-100
Количества
бульдозеров
ДЭТ-250 на уборку
гали
Наименование
показателя
Ед. изм
Значение
Объем
промываемых
песков
1142400
Необходимый
запас технологической
воды
9
Вместимость
илоотстойника
112
Конструктивная
глубина отстойника
м
5
Площадь
зеркала воды
отстойника
14000
Объем
строительных
работ, всего
4.5
3 Горная
часть
Для того
чтобы определить
какая схема
наиболее выгодней
нужно определить
приведенные
затраты по
каждой схеме.
Транспортная
технология
вскрыши.
В основу
вскрышных
комплексов
следует включить
экскаватор
ЭКГ- 5А, по
Таблица
3.1.1.1- Балансовая
стоимость
автосамосвала
БелАЗ – 540А
Наименования
расходов
Цена
Закупочная
цена
-
тыс.руб.
980
Транспортирования
10%
тыс.руб.
98
Всего
-
тыс.руб.
1078
Таблица3.1.1.2
- Балансовая
стоимость
бульдозера
Т- 500
Наименования
расходов
Цена
Закупочная
цена
-
тыс.руб.
9875
Транспортирования
10%
тыс.руб.
987.5
Всего
-
тыс.руб.
10863
Таблица
3.1.1.3 - Балансовая
стоимость
бульдозера
ДЭТ- 250
Наименования
расходов
Цена
Закупочная
цена
-
тыс.руб.
7430
Транспортирования
10%
тыс.руб.
743
Всего
-
тыс.руб.
8173
Таблица
3.1.1.4 - Балансовая
стоимость
экскаватора
ЭКГ-5А
Наименования
расходов
Цена
Закупочная
цена
-
тыс.руб.
7500
Запасные
части
2.5%
тыс.руб.
187.5
Итого
-
тыс.руб.
7687.5
Наценка
УМТС
31%
тыс.руб.
2383.1
Стоимость
деревянной
тары
2.3%
тыс.руб.
176.8
Транспортирования
10%
тыс.руб.
768.8
Итого
-
тыс.руб.
11016.2
Заготовительные
– складные
расходы
1.2%
тыс.руб.
132.2
Итого
-
тыс.руб.
11148.4
Расходы
на комплектацию
оборудования
0.7%
тыс.руб.
70
Итого
-
тыс.руб.
11218.4
Монтаж
6%
673.1
Всего
-
тыс.руб.
11892
Оборудование
Норма
амортизации,
%
Экскаватор
ЭКГ-5А
11892
7.7
1
915
Автосамосвал
1078
16.7
10
1800
Бульдозер
Т-500
10863
15
3
4888
Бульдозер
8173
15
7
8580
Всего
14958
Таблица
3.1.1.6- Заработанная
плата
разряд
Тариф-
Итого фонда
зарплаты, тыс.руб.
Доплаты, 5%
Машинист
ЭГГ
2
2.2
260
300
172
86
206
8
47
519
Помощник
ЭГГ
2
2.2
260
250
143
71
172
7
39
432
Машинист
БелАЗа
20
22
260
300
1716
858
2059
85
472
5190
Машинист
Т-500
6
6.6
260
300
514
257
617
25
141
1554
Машинист
ДЭТ-250
14
15.4
260
300
1200
600
1440
60
330
3630
Единый
социальный
фонд, 35.6%
3478
Всего
6293
Наименования
затрат
Единицы
измерения.
Расход
энергии в год
Плата
по одноставочному
тарифу
Плата
по двухставочному
тарифу
Неучтенные
затраты 20%
35628
Всего
214000
Затраты
рублей на 1000 км
Диз. топливо
ГСМ
Материалы
Ремонт
Шины
Пробег
автосамосвалов,
тыс. км
Общая
сумма затрат,
тыс. руб.
Автосамосвал
10
3500
720
950
1380
2.16 *
40000
74
50
3700
Затраты на
1 машино – час
Канаты
ГСМ
Материалы
Ремонт
Кабели
Количество
часов работы
в сезон, час.
Общая
сумма затрат,
тыс. руб.
1
17
12.5
110
510
22.5
627
4620
2896
Затраты на
1 машино – час
Диз. Топливо
ГСМ
Материалы
Ремонт
Количество
часов работы
в сезон, час.
Общая
сумма затрат,
тыс. руб.
3
67
18.5
10.8
51.7
148
3705
1650
Затраты на
1 машино – час
Диз. Топливо
ГСМ
Материалы
Ремонт
Количество
часов работы
в сезон, час.
Общая
сумма затрат,
тыс. руб.
7
52
14.2
8.3
39.6
114.1
3705
2960
Сумма эксплуатационные
затраты равняется
Бестранспортная
технология
вскрыши.
В основу
вскрышных
комплексов
следует включить
экскаватор
ЭШ 15 / 90, по своим
параметрам
наиболее
соответствует
горнотехническим
условиям эксплуатации
месторождения.
Зпр
= Сэш
+ Еэ
* Кj
= 9940 + 0.16 * 62476 = 19936000 рублей;
Таблица
3.1.1.12 - Балансовая
стоимость
экскаватора
ЭШ 15/90А
Наименования
расходов
Цена,
тыс.руб.
Закупочная
цена
-
тыс.руб.
39375
Запасные
части
2.5%
тыс.руб.
984.4
Итого
-
тыс.руб.
40359.4
Наценка
УМТС
31%
тыс.руб.
12511.4
Стоимость
деревянной
тары
2.3%
тыс.руб.
928.3
Транспортирования
10%
тыс.руб.
4036
Итого
-
тыс.руб.
57835.1
Заготовительные
– складные
расходы
1.2%
тыс.руб.
694
Итого
-
тыс.руб.
58529.1
Расходы
на комплектацию
оборудования
0.7%
тыс.руб.
410
Итого
-
тыс.руб.
58939.1
Монтаж
6%
тыс.руб.
3536.3
Всего
-
тыс.руб.
62476
Оборудование
Норма
амортизации,
%
Экскаватор
ЭШ 15/90А
62476
4
1
2499
Таблица
3.1.1.14 - Заработанная
плата
разряд
Тариф-
Итого фонда
зарплаты, тыс.руб.
Премия, 50%
Доплаты, 5%
Машинист
ЭШ
2
2.2
260
350
200
100
240
10
55
605
Помощник
ЭШ
2
2.2
260
300
172
86
206
8
47
519
Слесарь
ЭШ
2
2.2
260
250
143
71
172
7
39
432
Единый
социальный
фонд, 35.6%
554
всего
1009
Наименования
затрат
Единицы
измерения.
Расход
энергии в год
Плата
по одноставочному
тарифу
Плата
по двухставочному
тарифу
Неучтенные
затраты 20%
338000
Всего
2028000
Затраты на
1 машино – час
Канаты
ГСМ
Материалы
Ремонт
Кабели
Количество
часов работы
в сезон, час.
Общая
сумма затрат,
тыс. руб.
№ п/п
Ед. измер.
Май
Июнь
Июль
Август
Сентябрь
Октябрь
1
Продолжитель-ность
сезона
сут.
2
Время
на производство
ППР
сут.
3
Количество
рабочих дней
в сезон
сут.
4
Количество
часов чистой
работы в сутки
5
Число
часов чистой
работы в сезон
6
Часовая
техническая
производитель-ность
промприбора
7
Поправочный
коэффициент
на неравномерность
работы карьера
и на зимние
условия работ
8
Расчетная
часовая
производитель-ность
промприбора
по периодам
года
9
Расчетная
производитель-ность
промприбора
по периодам
года
Таблица 3.1.2.1-Расчет производительности промывочного прибора ПКБШ-100
Приведенные затраты для промывочного прибора ПКБШ-100.
где Еэ – коэффициент экономической эффективности капиталовложений, Еэ= 0.16;
Сэкс – эксплуатационная себестоимость, Сэкс = 1515407 рублей;
К - балансовая стоимость пром.прибора ПКБШ-100, К = 743000 рублей;
Таблица 3.1.2.2 - Балансовая стоимость пром.прибора ПКБШ-100.
Наименования расходов |
Процентное содержание |
Единицы измерения |
Цена,руб. |
Закупочная цена | - | тыс.руб. | 688 |
Заготовительные – складные расходы | 1.2% | тыс.руб. | 8 |
Итого | - | тыс.руб. | 696 |
Расходы на комплектацию оборудования | 0.7% | тыс.руб. | 5 |
Итого | - | тыс.руб. | 701 |
Монтаж | 6% | тыс.руб. | 42 |
Всего | - | тыс.руб. | 743 |
Эксплуатационная себестоимость
Сэкс = Зам + Зп+ Зэ + Зрм + Зпр = 74300 + 1122000 + 119784 + 61559 + 137764 =
= 1515407 рублей;
где Зам - затраты на амортизацию горного оборудования, Зам = 74300 рублей;
Зп - заработанная плата, Зп = 1122000 рублей;
Зэ - затраты на электроэнергию, Зэ = 119784 рублей;
Звм – эксплуатационные затраты, Звм = 61559 рублей;
Зпр - прочие затраты, Зпр = 137764 рублей;
Зам = 10 % от стоимости пром.прибора = 743000 * 0.1 = 74300 рублей;
Наименований профессий |
разряд | Штат, чел. |
Число смен работы в год одного рабочего |
|
Годовой Фонд зар. платы, тыс.руб. |
Основная зарплата, тыс.руб. |
Дополнительная зарплата 10% тыс.руб. |
Итого фонда зарплаты, тыс.руб. | |||
Яв. |
Спис. |
Премия, 50% |
Северные надбавки, 1.2 |
Доплаты, 5% | |||||||
Машинист ПКБШ - 100 | 2 | 2.2 | 149 | 300 | 98 | 49 | 117 | 5 | 27 | 296 | |
Помощник машиниста | 2 | 2.2 | 149 | 250 | 82 | 41 | 98 | 4 | 23 | 248 | |
Сварщик | 2 | 2.2 | 149 | 300 | 98 | 49 | 117 | 5 | 27 | 296 | |
Съемщик | 2 | 2.2 | 149 | 300 | 98 | 49 | 117 | 5 | 27 | 296 | |
Охранник | 2 | 2.2 | 149 | 300 | 98 | 49 | 117 | 5 | 27 | 296 | |
Зав. З.П.К. | 2 | 2.2 | 149 | 350 | 104 | 52 | 125 | 5 | 28 | 309 | |
Единый социальный фонд, 35.6% | 619 | ||||||||||
всего | 1122 |
Списочный штат определяется:
Тспис = Треж / Тфак = 140 / 125 = 1.1
где Треж = Тсм - Ткл - Тпр = 149 – 7 - 2 = 140 дней;
где Тсм – количество смен в сезоне, Тсм = 149 дней;
Тпр - количество праздничных дней, Тпр = 2 дней.
Ткл - простои по климатическому условию, Ткл = 7 дней.
Тфак = Тсм - Ткл - Тб -Тв -Тб = 149 – 7- 5 – 10 – 2 = 125 дней;
где Тб – количество дней по болезни, Тб = 5 дня;
Тв – количество выходных дней, Тв = 10 дня;
Таблица 3.1.2.4 - Затраты на электроэнергию.
Наименования затрат | Единицы измерения. | Расход энергии в год |
Цена за единицу измерения, руб. |
Годовые затраты, руб. |
Плата по одноставочному тарифу | кВт |
121164 |
0.224 |
27140 |
Плата по двухставочному тарифу | кВт |
920 |
79 |
72680 |
Неучтенные затраты 20% | 19964 | |||
Всего | 119784 |
Затраты на электроэнергию определяется суммированием одноставочного и двухставочного тарифа за 1 час работы экскаватора и стоимости 1кВт.ч.
Расход энергии по одноставочному тарифу, Wо = 121164 кВт;
Расход энергии по двухставочному тарифу, Wд = 921кВт;
Wо = Nуст * tг * К * Цот * Ки = 230 * 2634 * 0.25 * 0.8 = 121164 кВт;
где Nуст – установленная мощность пром.прибора, Nуст = 230 кВт;
tсез – число рабочих часов в сезон, tсез = 2634 часов;
К- коэффициент интегральности, К = (0.25 –0.3);
Ки - коэффициент использования, Ки = 0.8
Wд = Nуст * Тмес * Цдт * Ки = 230 * 5 * 0.8 = 920 кВт;
где Тмес - продолжительность сезона, Тмес = 5 месяцев;
Таблица 3.1.2.5 - Эксплуатационные затраты на пром.прибор ПКБШ - 100.
Наименования расходов |
Затраты на 1000 м3,% |
Годовой объм работ, тыс. м3 |
Общие затраты | Цена, тыс.руб. | Годовая сумма затрат, руб. |
ГСМ | 0.08 | 205 | 16.4 | 26.4 | 430 |
Электроды | 1.05 | 205 | 215 | 20.1 | 4322 |
На содержания и ремонт | 0.06 | 743000 | 44580 | ||
Износ металла | 1.5 | 205 | 307 | 21.6 | 6631 |
Итого | 55963 | ||||
Неучтенные материалы, 10 % | 5596 | ||||
Всего | 61559 |
Прочие затраты определяются 10% от всех затрат (заработанная плата, затраты на электроэнергию, затраты на амортизацию горного оборудования, затраты на вспомогательные материалы).
= 137764 рублей
Таблица 3.1.2.6 – Калькуляция стоимости машино – смены пром.прибора ПКБШ - 100
Затраты |
Ед. изм. |
Стоимость |
||
Годовая |
Сменная |
На 1 м3 |
||
Количество рабочих дней |
- | 135 | - | - |
Производительность |
м3 |
205000 | 759 | - |
Продолжительность смены | час | - | 12 | - |
Заработанная плата | руб. | 1122000 | 4155 | 5.5 |
Материалы | руб. | 61559 | 228 | 0.3 |
Амортизация | руб. | 74300 | 275 | 0.35 |
Электоэнергия | руб. | 119784 | 443 | 0.6 |
Текущий ремонт | руб. | 148000 | 548 | 0.7 |
Цеховые расходы | руб. | 152564 | 565 | 0.75 |
Прочие расходы | руб. | 335641 | 1243 | 1.6 |
Стоимость | руб. | 2013848 | 7458 | 9.8 |
Стоимость машино - час | руб. | 765 | 765 |
Расчет нормы выработки бульдозера ДЭТ – 250 на отвалообразования гали
Сезонная норма выработки
Qбсез = Qбсм * nсм * Тсез = 956 * 2 * 135 = 258120 м3
где Тсез – сезонный фонд работы бульдозера, Тсез = 135 дней;
Тсез = Тс - Тппр = 149 – 14 = 135 дней;
где Тс - продолжительность сезона, Тс = 149 дней;
Тппр – планово предупредительные работы, Тппр = 14 дней;
Сменная норма выработки
Qбсм = 100 * (Тсм – Тпз – Тлн ) * Кi / (То – Тв ) * Котд = 100 * (720 – 82 – 10) * 1.7 / (100 +2.43) * 1.09 = 956 м3
где То – норматив основного времени на 100 м3 горной массы, То = 100 минуты;
Тв – норматив вспомогательного времени на 100 м3 горной массы, Тв = 2.43 минут;
Котд – коэффициент, учитывающий время на отдых машиниста бульдозера, Котд = 1.09
Кi - поправочный коэффициент, Кi = 1.7;
Кi = Ксм * Ккл * Ктп * Квз * Кнад * Кзп = 1.46 * 0.98 * 0.92 * 0.97 * 0.96 * 1.25 = = 1.7
где Ксм – сменный коэффициент, Ксм = 1.46;
Ккл – климатический коэффициент, Ккл = 0.98;
Квз – взрывание в течении смены, Квз = 0.97;
Кнад – коэффициент надежности оборудования, Кнад = 0.96;
Кпп – при повторной перевалки взорванных пород, Кпп = 1.25;
Приведенные затраты для бульдозера ДЭТ- 250.
Таблица 3.1.2.7 - Балансовая стоимость бульдозера ДЭТ- 250.
Наименования расходов |
Процентное содержание |
Единицы измерения |
Цена |
Закупочная цена | - | тыс.руб. | 7430 |
Транспортирования | 10% | тыс.руб. | 743 |
Всего | - | тыс.руб. | 8173 |
Эксплуатационная себестоимость
Сэкс = Зам + Зп + Звм + Зпр = 1225000 + 176000 + 300000 + 170100 =
= 1871100 рублей;
где Зам - затраты на амортизацию горного оборудования, Зам = 1225 рублей;
Зп - заработанная плата, Зп = 176000 рублей;
Звм - эксплуатационные затраты, Звм = 300000 рублей;
Зпр - прочие затраты, Зпр = 170100 рублей;
Таблица 3.1.2.8- Затраты на амортизацию горного оборудования.
Оборудование |
Стоимость оборудования, тыс.руб. |
Норма амортизации, % |
Количество, шт. |
Годовая сумма амортизации, тыс. руб. |
БульдозерДЭТ- 250 |
8173 | 15 | 1 | 1225 |
Наименований профессий |
разряд | Штат, чел. |
Число смен работы в год одного рабочего |
|
Годовой Фонд зар. платы, тыс.руб. |
Основная зарплата, тыс.руб. |
Дополнительная зарплата 10% тыс.руб. |
Итого фонда зарплаты, тыс.руб. | |||
Яв. |
Спис. |
Премия, 50% |
Северные надбавки, 1.2 |
Доплаты, 5% | |||||||
Машинист ДЭТ - 250 |
2 | 2.2 | 149 | 300 | 90 | 45 | 108 | 5 | 25 | 273 | |
Единый социальный фонд, 35.6% | 97 | ||||||||||
всего | 176 |
Таблица 3.1.2.10 - Эксплуатационные затраты на бульдозер ДЭТ - 250.
Оборудование |
Кол -во, шт. |
Затраты на 1 машино – час | |||||||
Диз. Топливо | ГСМ | Материалы | Ремонт |
Общие Затраты, тыс.руб. |
Количество часов работы в сезон, час. | Общая сумма затрат, тыс. руб. | |||
Бульдозер ДЭТ- 250 |
1 | 52 | 14.2 | 8.3 | 39.6 | 114.1 | 2634 | 300 |
Прочие затраты
Зпр = (Ззп + Зам + Зрм ) * 10% = (176000 +1225000 + 300000) * 10% =
= 170100 рублей;
Затраты |
Ед. изм. |
Стоимость |
||
Годовая |
Сменная |
На 1 м3 |
||
Количество рабочих дней |
- | 135 | - | - |
Производительность |
м3 |
258120 |
956 | - |
Продолжительность смены | час | - | 12 | - |
Заработанная плата | руб. | 176000 | 652 |
0.8 |
Материалы | руб. | 300000 | 1111 |
1.2 |
Амортизация | руб. | 1225000 | 4537 | 4.7 |
Текущий ремонт | руб. | 1634600 | 6054 | 6.3 |
Цеховые расходы | руб. | 333560 | 1235 |
1.3 |
Прочие расходы | руб. | 733832 | 2717 | 2.8 |
Стоимость | руб. | 4402992 | 16307 | 17 |
Стоимость машино-час | руб. | 1672 | 1672 |
Расчет нормы выработки на транспортирование горной массы автосамосвалами БелАЗ –540А при погрузке экскаватора КАТО-1500GV
Сезонная норма выработки
Qасез = Qасм * nсм * Тсез = 580 * 2 * 135 = 156600 м3;
где nсм – количество смен работы в сутки, nсм = 2 смены;
Тсез – сезонный фонд работы автосамосвала, Тсез = 135 дней
Тсез = Тс - Тппр - Тпр = 149 – 14 = 135 дней;
где Тс - продолжительность сезона, Тс = 149 дней;
Тппр – планово предупредительные работы, Тппр = 14 дней;
Сменная норма выработки
Qасм = (Тсм – Тпз – Тлн – Тпр ) * Vа / Тр = (720 –35 – 10 -10) * 12.5 / 14.4 = 580 м3
где Тсм – продолжительность смены, Тсм = 720 минут;
Тпз – время выполнения подготовительно – заключительные операций,
Тпз = 35 минут;
Тлн – время на личные надобности, Тлн = 10 минут;
Vа – вместимость кузова автосамосвала при породе третей и четвертой категории трудности экскавации, Vа = 12.5 м3;
Тпр – прочие простои, Тпр = 10 минут;
Тр – время одного рейса, Тр = 14.4 минут;
Тр = Тож + Туп + Тдв + Тур + Траз + Тпог = 1 + 0.5 + 7.9 + 0.3 + 0.8 + 3.9 =
=14.4 минут;
где Тож – время ожидания автосамосвала у экскаватора, Тож = 1.0 минута;
Туп – время установки автосамосвала под погрузку, Туп = 0.5 минут;
Тдв - время движения на один рейс, Тдв = 7.9 минут;
Тур – время установки автосамосвала под разгрузку, Тур = 0.3 минут;
Траз - время разгрузки, Траз = 0.8 минут;
Тпог - время погрузки, Тпог = 3.9 минут;
Тпог = Vа * tц / Е * Ки * Кi * 60 = 12.5 * 27 / 1.5 * 0.7 * 1.35 *60 = 3.9 минут;
где tц – время цикла экскавации пород для третей и четвертой категории трудности, tц = 27 минут;
Ки – коэффициент использования вместимости ковша пород для третей и четвертой категории трудности, Ки = 0.7;
Е – вместимость ковша экскаватора КАТО – 1500GV, Е = 1.5 м3;
Кi – поправочные коэффициенты, Кi = 1.35;
Кi = Ксм * Ккл * Ктмп * Квз * Кпд * К,без =
= 1.714 *0.98 * 0.95 * 0.97 * 0.97 * 0.9 = 1.35
где Ксм – сменный коэффициент, Ксм = 1.714;
Ккл – климатический коэффициент, Ккл = 0.98;
Ктмп- коэффициент на транспортировку мерзлых пород, Ктмп = 0.95;
Квз – взрывание в течении смены, Квз = 0.97;
Кпд – планировка дорог, Кпд = 0.97;
К,без – при бездорожье, вызванном атмосферными осадками, К,без = 0.9.
Приведенные затраты для автосамосвалами БелАЗ –540А.
Наименования расходов |
Процентное содержание |
Единицы измерения |
Цена |
Закупочная цена | - | тыс.руб. | 980 |
Транспортирования | 10% | тыс.руб. | 98 |
Всего | - | тыс.руб. | 1078 |
Эксплуатационная себестоимость
Сэкс = Зам + Зп+ Звм + Зпр = 180000 + 176000 + 370000 + 72600 = 798600 рублей;
где Зам - затраты на амортизацию горного оборудования,
Зам = 180000 рублей;
Зп - заработанная плата, Зп = 176000 рублей;
Звм - эксплуатационные затраты, Звм = 370000 рублей;
Зпр - прочие затраты, Зпр = 72600 рублей;
Таблица 3.1.2.13 - Затраты на амортизацию горного оборудования.
Оборудование |
Стоимость оборудования, тыс.руб. |
Норма амортизации, % |
Количество, шт. |
Годовая сумма амортизации, тыс. руб. |
АвтосамосвалБелАЗ – 540А |
1078 | 16.7 | 1 | 180 |
Наименований профессий |
разряд | Штат, чел. |
Число смен работы в год одного рабочего |
|
Годовой Фонд зар. платы, тыс.руб. |
Основная зарплата, тыс.руб. |
Дополнительная зарплата 10% тыс.руб. |
Итого фонда зарплаты, тыс.руб. | |||
Яв. |
Спис. |
Премия, 50% |
Северные надбавки, 1.2 |
Доплаты, 5% | |||||||
Машинист автосамосвала |
2 | 2.2 | 149 | 300 | 90 | 45 | 108 | 5 | 25 | 237 | |
Единый социальный фонд, 35.6% | 97 | ||||||||||
всего | 176 |
Таблица 3.1.2.15 - Эксплуатационные затраты на автосамосвал БелАЗ – 540А.
Оборудование |
Кол -во, шт. |
Затраты рублей на 1000 км | |||||||
Диз. топливо | ГСМ | Материалы | Ремонт | Шины |
Общие Затраты, тыс.руб. |
Пробег автосамосвалов, тыс. км | Общая сумма затрат, тыс. руб. | ||
АвтосамосвалБелАЗ – 540А |
1 | 3500 | 720 | 950 | 1380 | 2.16 * 40000 | 74 | 50 | 370 |
Прочие затраты
Затраты |
Ед. изм. |
Стоимость |
||
Годовая |
Сменная |
На 1 м3 |
||
Количество рабочих дней |
- | 135 | - | - |
Производительность |
м3 |
156600 | 580 | - |
Продолжительность смены | час | - | 12 | - |
Заработанная плата | руб. | 176000 | 652 | 1.1 |
Материалы | руб. | 370000 |
1370 |
2.3 |
Амортизация | руб. | 180000 | 667 | 1.2 |
Текущий ремонт | руб. | 215600 | 798 | 1.4 |
Цеховые расходы | руб. | 94160 | 348 |
0.6 |
Прочие расходы | руб. | 207152 | 767 | 1.3 |
Стоимость | руб. | 1242912 | 4603 | 7.9 |
Стоимость машино-час | руб. | 472 | 472 |
Расчет нормы выработки бульдозера Т – 170 на отвалообразования эфелей.
Сезонная норма выработки
Qбсез = Qбсм * nсм * Тсез = 668 * 2 * 135 = 180000 м3
где Тсез – сезонный фонд работы бульдозера, Тсез = 135 дней;
Тсез = Тс - Тппр = 149 – 14 = 135 дней;
где Тс - продолжительность сезона, Тс = 149 дней;
Тппр – планово предупредительные работы, Тппр = 12 дней;
Сменная норма выработки
Qбсм = 100 * (Тсм – Тпз – Тлн ) * Кi / (То – Тв ) * Котд = 100 * (720 – 82 – 10) * 1.7 / (144 +2.43) * 1.09 = 668 м3
где То – норматив основного времени на 100 м3 горной массы, То = 144 минуты;
Тв – норматив вспомогательного времени на 100 м3 горной массы, Тв = 2.43 минут;
Котд – коэффициент, учитывающий время на отдых машиниста бульдозера, Котд = 1.09
Кi - поправочный коэффициент, Кi = 1.7;
Кi = Ксм * Ккл * Квз * Кнад * Кзп = 1.46 * 0.98 * 0.97 * 0.96 * 1.25 = 1.7
где Ксм – сменный коэффициент, Ксм = 1.46;
Ккл – климатический коэффициент, Ккл = 0.98;
Квз – взрывание в течении смены, Квз = 0.97;
Кнад – коэффициент надежности оборудования, Кнад = 0.96;
Кпп – при повторной перевалки взорванных пород, Кпп = 1.25;
Приведенные затраты для бульдозера Т- 170.
Наименования расходов |
Процентное содержание |
Единицы измерения |
Цена |
Закупочная цена | - | тыс.руб. | 4684 |
Транспортирования | 10% | тыс.руб. | 468 |
Всего | - | тыс.руб. | 5152 |
Эксплуатационная себестоимость
где Зам - затраты на амортизацию горного оборудования, Зам = 618 рублей;
Зп - заработанная плата, Зп = 160000 рублей;
Звм - эксплуатационные затраты, Звм = 222000 рублей;
Таблица 3.1.2.18 - Затраты на амортизацию горного оборудования.
Оборудование |
Стоимость оборудования, тыс.руб. |
Норма амортизации, % |
Количество, шт. |
Годовая сумма амортизации, тыс. руб. |
БульдозерТ- 170 |
5152 | 12 | 1 | 618 |
Таблица 3.1.2.19 - Эксплуатационные затраты на бульдозер Т - 170.
Оборудование |
Кол -во, шт. |
Затраты на 1 машино – час | |||||||
Диз. Топливо | ГСМ | Материалы | Ремонт |
Общие Затраты, тыс.руб. |
Количество часов работы в сезон, час. | Общая сумма затрат, тыс. руб. | |||
Бульдозер Т- 170 |
1 | 39 | 9.8 | 6.1 | 29.7 | 84.6 | 2634 | 222 |
Наименований профессий |
разряд | Штат, чел. |
Число смен работы в год одного рабочего |
|
Годовой Фонд зар. платы, тыс.руб. |
Основная зарплата, тыс.руб. |
Дополнительная зарплата 10% тыс.руб. |
Итого фонда зарплаты, тыс.руб. | |||
Яв. |
Спис. |
Премия, 50% |
Северные надбавки, 1.2 |
Доплаты, 5% | |||||||
Машинист Т-170 |
2 | 2.2 | 149 | 250 | 82 | 41 | 98 | 4 | 23 | 248 | |
Единый социальный фонд, 35.6% | 88 | ||||||||||
всего | 160 |
Прочие затраты
Затраты |
Ед. изм. |
Стоимость |
||
Годовая |
Сменная |
На 1 м3 |
||
Количество рабочих дней |
- | 135 | - | - |
Производительность |
м3 |
180000 |
668 | - |
Продолжительность смены | час | - | 12 | - |
Заработанная плата | руб. | 160000 | 592 | 0.9 |
Материалы | руб. | 222000 | 822 | 1.2 |
Амортизация | руб. | 618000 | 2289 | 3.4 |
Текущий ремонт | руб. | 1030400 | 3816 | 5.7 |
Цеховые расходы | руб. | 203040 | 752 | 1.2 |
Прочие расходы | руб. | 446688 | 1654 | 2.5 |
Стоимость | руб. | 2680128 | 9929 | 14.9 |
Стоимость машино-час | руб. | 1018 | 1018 |
Расчет нормы выработки бурового станка 2СБШ – 250МН.
Сезонная норма выработки
Qбрсез = Qбрсм * nсм * Тсез = 280 * 2 * 230 = 130000 п.м.
где Тсез – сезонный фонд работы бурового станка, Тсез = 230 дней
Тсез = Тс - Тппр - Тпр = 290 – 56 – 4 = 230 дней;
где Тс - продолжительность сезона, Тс = 290 дней;
Тппр – планово предупредительные работы, Тппр = 56 дней;
Тпр – количество праздничных дней, Тпр = 4 дня;
Сменная норма выработки
Qбрcез = (Тсм – Тпз – Тлн – Тпт ) * Кi / tо + tв =
= (720 – 25 – 10 – 10) * 1.2 / 1.52 + 1.35 = 280 п.м.
где Тсм – продолжительность смены, Тсм = 720 минут;
Тпз – время выполнения подготовительно – заключительные операций,
Тпз = 25 минут;
Тлн – время на личные надобности, Тлн = 10 минут;
Тпт – продолжительность перерывов в работе по технологическим и организационным причинам, Тпт = 10 минут;
tо - время на выполнение основных операций, приходящееся на 1 метр скважины, tо = 1.35 минут;
tв - время на выполнение вспомогательных операций, приходящееся на 1 метр скважины, tв = 1.52 минут;
Кi - поправочный коэффициент, Кi = 1.2;
Кi = Ксм * Ккл * Квз * Кнад = 1.5 * 0.86 * 0.97 * 0.96 = 1.2;
где Ксм – сменный коэффициент, Ксм = 1.5;
Ккл – климатический коэффициент, Ккл = 0.86;
Квз – взрывание в течении смены, Квз = 0.97;
Кнад – коэффициент надежности оборудования, Кнад = 0.96;
Приведенные затраты для бурового станка СБШ – 250МН.
Таблица 3.1.2.22- Балансовая стоимость бурового станка СБШ – 250МН.
Наименования расходов |
Процентное содержание |
Единицы измерения |
Цена |
Закупочная цена | - | тыс.руб. | 2750 |
Транспортирования | 10% | тыс.руб. | 275 |
Всего | - | тыс.руб. | 3025 |
Эксплуатационная себестоимость
Сэкс = Зам + Зп + Звм + Зпр+ Зэ = 454000 +658000 + 745000 +369468 + 222647 =
= 2449115 рублей;
где Зам - затраты на амортизацию горного оборудования,
Зам = 454000 рублей;
Зп - заработанная плата, Зп = 658000 рублей;
Звм - эксплуатационные затраты, Звм = 745000 рублей;
Зэ - затраты на электроэнергию, Зэ = 369468 рублей;
Зпр - прочие затраты, Зпр = 222647 рублей;
Таблица 3.1.2.23 - Затраты на амортизацию горного оборудования.
Оборудование |
Стоимость оборудования, тыс.руб. |
Норма амортизации, % |
Количество, шт. |
Годовая сумма амортизации, тыс. руб. |
Буровой станок СБШ – 250МН. | 3025 | 15 | 1 | 454 |
Таблица 3.1.2.24 - Эксплуатационные затраты на буровой станок
СБШ – 250МН.
Оборудование |
Кол-во, шт. |
Затраты на 1 машино – час | |||||||
Канаты | ГСМ | Материалы | Ремонт | Кабели |
Общие Затраты на 1 машино - час. |
Количество часов работы в сезон, час. | Общая сумма затрат, тыс. руб. | ||
Буровой станок СБШ – 250МН | 1 | 0.7 | 9 | 64.5 | 90 | 1.8 | 166 | 4485 | 745 |
Наименований профессий |
разряд | Штат, чел. |
Число смен работы в год одного рабочего |
|
Годовой Фонд зар. платы, тыс.руб. |
Основная зарплата, тыс.руб. |
Дополнительная зарплата 10% тыс.руб. |
Итого фонда зарплаты, тыс.руб. | |||
Яв. |
Спис. |
Премия, 50% |
Северные надбавки, 1.2 |
Доплаты, 5% | |||||||
Машинист СБШ –250МН | 2 | 2.2 | 290 | 300 | 192 | 96 | 230 | 9 | 53 |
580 |
|
Помощник машиниста | 2 | 2.2 | 290 | 250 | 146 | 73 | 175 | 7 | 40 | 441 | |
Единый социальный фонд, 35.6% | 363 | ||||||||||
Всего | 658 |
Таблица 3.1.2.26 - Затраты на электроэнергию.
Наименования затрат | Единицы измерения. | Расход энергии в год |
Цена за единицу измерения, руб. |
Годовые затраты, руб. |
Плата по одноставочному тарифу | кВт |
358800 |
0.224 |
80370 |
Плата по двухставочному тарифу | кВт |
2880 |
79 |
227520 |
Неучтенные затраты 20% | 61578 | |||
Всего | 369468 |
Расход энергии по одноставочному тарифу, Wо = 358800 кВт;
Расход энергии по двухставочному тарифу, Wд = 2880 кВт;
Wо = Nуст * tг * К * Цот * Ки = 322 * 4485 * 0.25 * 0.8 = 358800 кВт;
где Nуст – установленная мощность бурового станка СБШ – 250МН,
Nуст = 322 кВт;
Wд = Nуст * Тмес * Цдт * Ки = 322 * 9 * 0.8 = 2880 кВт;
Прочие затраты
Зпр = (Ззп + Зам + Зрм + Зэ) * 10% =
= (454000 +658000 + 745000 +369468 )* 10% = 222647 рублей;
Затраты |
Ед. изм. |
Стоимость |
||
Годовая |
Сменная | На 1 п.м. | ||
Количество рабочих дней |
- | 230 | - | - |
Производительность |
п.м. | 130000 | 280 | - |
Продолжительность смены | час | - | 12 | - |
Заработанная плата | руб. | 658000 | 1430 | 5.1 |
Материалы | руб. | 745000 | 1620 | 5.8 |
Амортизация | руб. | 454000 | 987 | 3.4 |
Электроэнергия | руб. | 369468 | 803 | 2.8 |
Текущий ремонт | руб. | 605000 | 1315 | 4.7 |
Цеховые расходы | руб. | 283147 | 615 | 2.1 |
Прочие расходы | руб. | 622923 | 1355 | 4.8 |
Стоимость | руб. | 3737537 | 8125 | 28.7 |
Стоимость машино-час | руб. | 833 | 833 |
Таблица 3.1.2.28 Расчет производительности экскаватора КАТО-1500GV на производстве добычных работ
Наименование показателей |
Ед. изм. |
Месяцы |
Итого за год |
|||||
Май |
Июнь |
Июль |
Авг. |
Сен |
Окт |
|||
Продолжительность сезона | сут. |
7 |
30 |
31 |
31 |
30 |
20 |
149 |
ППР |
сут. | - | 3 | 3 | 3 | 3 | 2 | 14 |
Количество рабочих дней | сут. |
7 |
27 |
28 |
28 |
27 |
18 |
135 |
Число часов работы в сутки | час |
19.5 |
19.5 |
19.5 |
19.5 |
19.5 |
19.5 |
19.5 |
Число часов работы в сезон | час |
137 |
527 |
546 |
546 |
527 |
351 |
2632 |
Часовая норма выработки | м3 |
88 |
88 |
88 |
88 |
88 |
88 |
88 |
Поправочные коэффициенты на неравномерность и на зимнее условия работ |
- - |
0.9 0.9 |
0.9 1 |
0.9 1 |
0.9 1 |
0.9 0.95 |
0.9 0.9 |
0.9 0.92 |
Часовая норма с учетом поправочных коэффициен. | м3 |
71 |
79.2 |
79.2 |
79.2 |
75.2 |
71 |
75.8 |
Расчетная производительность по периоду года |
тыс.м3 |
11 |
43 |
44 |
44 |
40 |
26 |
208 |
Приведенные затраты для экскаватора КАТО-1500GV.
Таблица 3.1.2.29 – Балансовая стоимость экскаватора КАТО-1500GV.
Наименования расходов |
Процентное содержание |
Единицы измерения |
Цена |
Закупочная цена | - | тыс.руб. | 1750 |
Транспортирования | 10% | тыс.руб. | 170 |
Всего | - | тыс.руб. | 1920 |
Эксплуатационная себестоимость
Сэкс = Зам + Зп + Звм + Зпр = 230000 + 191000 + 192000 + 61000 =
= 674000 рублей;
где Зам - затраты на амортизацию горного оборудования, Зам = 230000 рублей;
Зп - заработанная плата, Зп = 191000 рублей;
Звм - затраты на вспомогательные материалы, Звм = 192000 рублей;
Таблица 3.1.2.30 - Заработанная плата
Наименований профессий |
разряд | Штат, чел. |
Число смен работы в год одного рабочего |
|
Годовой Фонд зар. платы, тыс.руб. |
Основная зарплата, тыс.руб. |
Дополнительная зарплата 10% тыс.руб. |
Итого фонда зарплаты, тыс.руб. | |||
Яв. |
Спис. |
Премия, 50% |
Северные надбавки, 1.2 |
Доплаты, 5% | |||||||
Машинист КАТО-1500GV |
2 | 2.2 | 149 | 300 | 98 | 49 | 117 | 5 | 27 | 296 | |
Единый социальный фонд, 35.6% | 105 | ||||||||||
Всего | 191 |
Таблица 3.1.2.31 - Затраты на амортизацию горного оборудования.
Оборудование |
Стоимость оборудования, тыс.руб. |
Норма амортизации, % |
Количество, шт. |
Годовая сумма амортизации, тыс. руб. |
экскаватор КАТО-1500GV. |
1920 | 12 | 1 | 230 |
Таблица 3.1.2.32 - Эксплуатационные затраты на экскаватор КАТО-1500GV.
Оборудование |
Кол -во, шт. |
Затраты на 1 машино – час | |||||||
Диз. Топливо | ГСМ | Материалы | Ремонт |
Общие Затраты, тыс.руб. |
Количество часов работы в сезон, час. | Общая сумма затрат, тыс. руб. | |||
экскаватор КАТО-1500GV. |
1 | 27 | 6.6 |
7.5 |
32 | 73.1 | 2634 | 192 |
Прочие затраты
Зпр = (Ззп + Зам + Зрм ) * 10% = (230000 + 191000 + 192000) * 10% =
Затраты |
Ед. изм. |
Стоимость |
||
Годовая |
Сменная |
На 1 м3 |
||
Количество рабочих дней |
- | 135 | - | - |
Производительность |
м3 |
208000 | 770 | - |
Продолжительность смены | час | - | 12 | - |
Заработанная плата | руб. | 191000 | 707 | 0.9 |
Материалы | руб. | 192000 | 711 | 0.9 |
Амортизация | руб. | 230000 | 852 | 1.1 |
Текущий ремонт | руб. | 122600 | 454 | 0.6 |
Цеховые расходы | руб. | 73560 | 272 | 0.4 |
Прочие расходы | руб. | 161832 | 599 | 0.8 |
Стоимость | руб. | 970992 | 3596 | 4.7 |
Стоимость машино-час | руб. | 368 | 368 |
Таблица 3.1.2.34 -Расчет производительности экскаватора ЭШ 15 / 90А на производстве вскрышных работ
Наименование показателей |
ед. изер. |
Месяцы |
Итого за год |
||||||||
Март |
Апр. |
Май |
Июнь |
Июль |
Авг. |
Сен |
Окт |
Нояб. | |||
Продолжитель- ность сезона |
сут |
20 |
30 |
31 |
30 |
31 |
31 |
30 |
31 |
26 |
260 |
Календарный фонд времени по месяцам | ч |
480 |
720 |
744 |
720 |
744 |
744 |
720 |
744 |
624 |
6240 |
Вспомогательные работы | ч |
31 |
28 |
25 |
25 |
26 |
26 |
27 |
29 |
25 |
242 |
ППР |
ч |
- |
96 |
96 |
96 |
96 |
96 |
96 |
96 |
98 |
770 |
ПЗО |
ч |
91 |
85 |
76 |
78 |
78 |
78 |
78 |
88 |
69 |
721 |
Время на отдых и личные надобности | ч |
32 |
45 |
46 |
45 |
46 |
46 |
45 |
46 |
39 |
390 |
Часов чистой работы в месяц | ч |
326 |
466 |
501 |
476 |
498 |
498 |
474 |
485 |
393 |
4117 |
Часов чистой работы в сутки | ч |
16.3 |
15.5 |
16.2 |
15.9 |
16.1 |
16.1 |
15.8 |
15.6 |
15.1 |
15.8 |
Часовая норма выработки | м3 |
425 |
465 |
475 |
555 |
555 |
555 |
555 |
516 |
472 |
508 |
Суточная производитель-ность | м3 |
6928 |
7207 |
7695 |
8825 |
8936 |
8936 |
8769 |
8049 |
7127 |
8052 |
Производитель-ность экскаватора по периодам |
т.м3 |
138 |
217 |
240 |
264 |
276 |
276 |
263 |
250 |
185 |
2109 |
Приведенные затраты для экскаватора ЭШ 15 / 90А приведены в пункте 3.1.1 (таблица с 3.1.1.12 по 3.1.1.16).
ЭШ 15 / 90.
Затраты |
Ед. изм. |
Стоимость |
||
Годовая |
Сменная |
На 1 м3 |
||
Количество рабочих дней |
- | 260 | - | - |
Производительность |
м3 |
2109000 |
4026 |
- |
Продолжительность смены | час | - | 12 | - |
Заработанная плата | руб. |
1009000 |
1941 |
0.5 |
Материалы | руб. | 3500000 |
6731 |
1.7 |
Амортизация | руб. | 2499000 |
4801 |
1.2 |
Электоэнергия | руб. | 2028000 | 3900 |
0.9 |
Текущий ремонт | руб. | 12495200 | 24029 |
6.1 |
Цеховые расходы | руб. | 2153120 | 4140 | 1.1 |
Прочие расходы | руб. | 4736864 | 9109 | 2.3 |
Стоимость | руб. |
28421184 |
54656 | 13.6 |
Стоимость машино - час | руб. | 5606 | 5606 |
Расчет нормы выработки бульдозера Т – 500 на рыхление торфов.
Сезонная норма выработки
Qбсез = Qбсм * nсм * Тсез = 780 * 2 * 135 = 210000 м3
где nсм – количество смен работы в сутки, nсм = 2 смены;
Тсез – сезонный фонд работы бульдозера, Тсез = 135 дней
Тсез = Тс - Тппр - Тпр = 149 – 14 = 135 дней;
где Тс - продолжительность сезона, Тс = 149 дней;
Тппр – планово предупредительные работы, Тппр = 14 дней;
Сменная норма выработки
Qбсм = 100 * (Тсм – Тпз – Тлн ) * Кi / (То + Тв ) * Котд =
= 100 * (720 – 82 – 10 ) * 0.7 / (50 +1.86 ) * 1.09 = 780 м3
где Тсм – продолжительность смены, Тсм = 720 минут;
Тпз – время выполнения подготовительно – заключительные операций,
Тпз = 55 минут;
Тлн – время на личные надобности, Тлн = 10 минут;
То – норматив основного времени на 100 м3 горной массы, То = 55 минут;
Тв – норматив вспомогательного времени на 100 м3 горной массы, Тв = 1.86 минут;
Котд – коэффициент, учитывающий время на отдых машиниста бульдозера, Котд = 1.09
Кi - поправочный коэффициент, Кi = 0.7;
Кi = Ксм * Ккл * Ктп * Квз * Кзп = 1.46 * 0.98 * 0.92 * 0.97 * 0.5 = 0.7
где Ксм – сменный коэффициент, Ксм = 1.46;
Ккл – климатический коэффициент, Ккл = 0.98;
Ктп- коэффициент на транспортирования мерзлых пород, Кэмп = 0.92;
Квз – взрывание в течении смены, Квз = 0.97;
Кзп - при зачистке плотика, Кзп = 0.5;
Приведенные затраты для бульдозера Т- 500.
Наименования расходов |
Процентное Содержание |
Единицы измерения |
Цена |
Закупочная цена | - | тыс.руб. | 9875 |
Транспортирования | 10% | тыс.руб. | 987.5 |
Всего | - | тыс.руб. | 10862.5 |
Сэкс = Зам + Зп + Звм + Зпр = 1630000 + 191000 + 390000 + 221000 =
= 2432000 рублей;
где Зам - затраты на амортизацию горного оборудования,
Зам = 1630000 рублей;
Зп - заработанная плата, Зп = 191000 рублей;
Звм - эксплуатационные затраты, Звм = 390000 рублей;
Зпр - прочие затраты, Зпр = 221000 рублей;
Таблица 3.1.2.37 - Затраты на амортизацию горного оборудования.
Оборудование |
Стоимость оборудования, тыс.руб. |
Норма амортизации, % |
Количество, шт. |
Годовая сумма амортизации, тыс. руб. |
Бульдозер Т-500 | 10863 | 15 | 1 | 1630 |
Таблица 3.1.2.38 - Эксплуатационные затраты на бульдозер Т - 500.
Оборудование |
Кол -во, шт. |
Затраты на 1 машино – час | |||||||
Диз. Топливо | ГСМ | Материалы | Ремонт |
Общие Затраты, тыс.руб. |
Количество часов работы в сезон, час. | Общая сумма затрат, тыс. руб. | |||
Бульдозер Т- 500 |
1 | 67 | 18.5 | 10.8 | 51.7 | 148 | 2634 | 390 |
Таблица 3.1.2.39 - Заработанная плата
Наименований профессий |
разряд | Штат, чел. |
Число смен работы в год одного рабочего |
|
Годовой Фонд зар. платы, тыс.руб. |
Основная зарплата, тыс.руб. |
Дополнительная зарплата 10% тыс.руб. |
Итого фонда зарплаты, тыс.руб. | |||
Яв. |
Спис. |
Премия, 50% |
Северные надбавки, 1.2 |
Доплаты, 5% | |||||||
Машинист Т-500 |
2 | 2.2 | 149 | 300 | 98 | 49 | 117 | 5 | 27 | 296 | |
Единый социальный фонд, 35.6% | 105 | ||||||||||
всего | 191 |
Прочие затраты
Зпр = (Ззп + Зам + Зрм ) * 10% = (191000 + 1630000 + 390000) * 10% =
= 221000 рублей;
Затраты |
Ед. изм. |
Стоимость |
||
Годовая |
Сменная |
На 1 м3 |
||
Количество рабочих дней |
- | 135 | - | - |
Производительность |
м3 |
210000 | 780 | - |
Продолжительность смены | час | - | 12 | - |
Заработанная плата | руб. | 191000 | 707 | 0.9 |
Материалы | руб. | 390000 | 1445 | 1.8 |
Амортизация | руб. | 1630000 | 6037 | 7.7 |
Текущий ремонт | руб. | 2172500 | 8046 | 10.3 |
Цеховые расходы | руб. | 438350 | 1623 | 2.2 |
Прочие расходы | руб. | 964370 | 3572 | 4.6 |
Стоимость | руб. | 5786220 | 21430 | 27.5 |
Стоимость машино-час | руб. | 2198 | 2197 |
В состав горно-подготовительных работ входят:
очистка полигона;
подготовка пород к выемке;
вскрышные работы;
сооружение дорог;
строительство гидротехнических сооружений
3.4.1 Очистка полигона
Очистка полигона от растительности включает в себя удаление с отрабатываемых площадей деревьев, пней, мелколесья, снега. Деревья имеющие диаметр более 12 см подлежат предварительному спиливанию и складированию на бортах полигона. В дальнейшем этот лес будет использоваться на хозяйственные нужды предприятия. Мощность почвенного слоя по месторождению составляет 5 см, что не позволяет его снять и складировать в отдельные отвалы. Площадь очистки полигона от мелколесья и кустарника составляет
Vоч = Lб * Вб * hоч =1360 * 308 * 0.1 = 41888 м2
где Lб – длина блока, Lб = 1360 метров;
Вб – средняя ширина ,блока, Вб = 308 метров;
hоч – мощность снимаемого слоя, hоч = 0.1 метра.
Работы по очистке полигона предусматривается бульдозером ДЭТ-250
Количество мишин-часов для очистки полигона от мелколесья и кустарника составляет:
Nбоч = Vоч / Qбсм = 41888 / 98 = 427 машин-часов
где Qбч- часовая норма выработки бульдозером ДЭТ-250, Qбсм = 87 м3 / час (смотри пункт 3.1.2).
Общие затраты на очистку полигона
Цоч = Vоч * Цд = 41888 * 17 = 712000 рублей;
где Цд – стоимость затрат на 1м3 для бульдозера ДЭТ-250, Цд = 17 рублей.
3.4.2 Способы подготовки многолетнемерзлых пород к выемке
В настоящем проекте предусматривается три способа подготовки многолетнемерзлых пород к выемке:
способ естественного оттаивания;
механический способ рыхления;
буровзрывной способ.
Подготовка многолетнемерзлых пород к выемке способом естественного оттаивания.
Естественное оттаивание мерзлых пород, основанное на регулировании теплового потока, выгодно отличается от других способов простотой организации работ, сравнительно малыми затратами и высокой интенсивность оттаивания.
В данном проекте этот способ не применяется из-за большой глубины россыпи.
Механический способ рыхление мерзлых пород можно применить только для
подготовки кондиционного пласта песков. Выемку осуществляют бульдозерно-рыхлительными агрегатами Т-500 на разработку всего объема песков, объем которого равен 1142400 м3.
Рыхление мерзлых пород ведется послойно взаимно перпендикулярными проходами (продольно-поперечное рыхление) на глубину 40см.
Рыхление многолетнемерзлых пород буровзрывным способом.
Подготовку массивов к выемке буровзрывным способом ведут на вскрыше торфов. Объем подготовки торфов к выемке буровзрывным способом в целом по россыпи составляет 10340080 м3, что соответствует 100% ному объему вскрыши. Разрушение массивов осуществляется массовыми взрывами скважинными зарядами.
Расчет параметров взрывных работ приведены в пункте 3.5.
3.5 Системы разработки
Высота вскрышного уступа определяется мощностью покрывающих пород.
Высота уступа по пескам определяется мощностью вынимаемого пласта.
Средняя мощность песков, hп = 2.72 м;
Средняя мощность торфов, Hт = 23.54 м;
Ширина заходки Вп = 40 м;
Годовая производительность карьера А =2050 тыс. м3.
При вскрышных работах используется экскаватор ЭШ 15 /90А.
Для ведения добычных работ принимается экскаватор Като – 1500GV.
Выбор экскаватора Като – 1500GV обосновывается тем, что производительность экскаватора равняется производительности промприбора (208000 м3 = 205000 м3).
Ширина заходки вскрышного уступа определяется параметрами вскрышного экскаватора. Для экскаватора ЭШ 15 / 90А она составляет 40 метров. Ширина
заходки добычного экскаватора Като –1500 определяется по формуле:
Аз = 1.5 * Rч = 1.5 * 5.5 = 8.2 м:
где Rч – радиус черпания на уровне стояния экскаватора Като – 1500,
Rч = 5.5 м;
Угол откоса добычного уступа 70 градусов;
Угол откоса вскрышного уступа 60 градусов;
Угол откоса отвала 37 градусов;
Длина экскаваторного блока определяется длиной взрывного блока;
Скорость продвижения фронта горных работ определяется мощностью вскрышного уступа. С увеличением вскрышного уступа скорость продвижения фронта горных работ снижается.
Подготовку кондиционного пласта песков к выемке осуществляется бульдозерно – рыхлительными агрегатами Т – 500 на разработку всего объема песков, объем которого равен 1142400 м3.
Количество бульдозеров на рыхление
N р.пб = Vп / (Qрб * N) = 1142400 / 210 * 5 = 1 шт.
где Qрб - сезонная норма выработки бульдозера Т-500 на рыхление, Qрб = 210 тыс.м3 (смотри пункт 3.1.2) ;
Затраты на рыхления песков в год.
Цр = Vд * Цт = 205000 * 27.5 = 5637500 рублей;
где Цт – стоимость затрат с1м3 для бульдозера Т-500, Цт = 27.5 рублей (смотри таблицу 3.1.2.40);
Vд – годовой объем добычи, Vд = 205000 м3
Рыхление мерзлых пород тяжелыми навесными рыхлителями ведут послойно взаимно перпендикулярными проходками на глубину 40 см.
После предварительного рыхления производится погрузка песков в автосамосвалы экскаватором Като –1500.
Количество экскаваторов на погрузку песков
Nэ = Vп / (QЭ * N) = 1142400 / 208 * 5 = 1 шт.
где Qрб - сезонная норма выработки экскаватора Като - 1500, Qэ = 208 тыс.м3 (смотри пункт 3.1.2) ;
Затраты на погрузку песков экскаватором в год.
Цд = Vд * Цэ = 205000 * 4.7 = 963500 рублей;
где Цэ – стоимость затрат с1м3 для экскаватора Като - 1500, Цэ = 4.7 рублей
(смотри таблицу 3.1.2.33).
Погрузка песков экскаватором осуществляется в автосамосвалы
БелАЗ – 540А и транспортируют на обогатительную установку. Среднее расстояние транспортировки составляет 1 км. Разгрузка осуществляется на промплощадке обогатительной установки.
Nа = Vп /( Qа * N) = 1142400 / (156600 * 5) = 2 шт.
где Qа - сезонная норма выработки автосамосвала , Qа =156600 м3
(смотри пункт 3.1.2);
Списочный состав автосамосвалов, с учетом машин находящихся в резерве определяется с учетом коэффициента технической готовности.
N = Nа / Кс = 2 / 0.8 = 3 штуки
где Кс - коэффициента технической готовности, Кс = (0.75 – 0.8)
Затраты на транспортирования песков автосамосвалами в год.
Цт = Vд * Ца = 205000 * 7.9 = 1619500 рублей;
где Ца –затраты транспортирования 1м3 для автосамосвалов БелАЗ – 540А,
Ца = 7.9 рублей (смотри таблицу 3.1.2.16);
После разгрузка автосамосвала на промплощадке обогатительной установки бульдозер Т –170 подает пески в бункер промприбора.
Необходимое количество бульдозеров на подачу песков в бункер промприбора.
Nп = Vп / (Qбт * N) = 1142400 / 180000 * 5 = 1 шт.
где Qбт - сезонная норма выработки бульдозера Т – 170, Qбт = 180 тыс.м3 (смотри пункт 3.1.2) ;
Затраты на подачу песков в бункер промприбора в год.
Цп = Vд * Цбт = 205000 * 14.9 = 3054500 рублей;
где Цбт – стоимость затрат с1м3 на подачу песков бульдозером Т-170 в бункер промприбора, Цбт = 14.9 рублей (смотри таблицу 3.1.2.21);
Затраты на обогащения песков промприбором ПКБШ – 100 в год составляет
2013848 рублей (смотри таблицу 3.1.2.6).
Общие затраты на добычу и переработку песков определяется суммированием всех технологических операций связанные с добычей полезного ископаемого.
Таблица 3.5.1 - Общие затраты на добычу и переработку песков.
Затраты |
Оборудование |
Объем, м3 |
Стоимость, руб. |
Рыхление |
Т- 500 |
205000 | 5637500 |
Погрузка |
Като – 1500GV |
205000 | 963500 |
Транспортирование | БелАЗ – 540А | 205000 | 1619500 |
Подача в бункер | Т-170 | 205000 | 3054500 |
Обогащение | ПКБШ - 100 | 205000 | 2013848 |
Всего | 13288848 |
Таблица 3.5.2 - Расчет объемов работ и количества горного оборудования по его видам
Операции технологического цикла |
Используемая техника |
Объем, м3 |
Количество, шт. |
Вскрыша торфов | ЭШ 15 / 90А | 10340080 | 1 |
складирование гали зфелей |
ДЭТ- 250 Т-170 |
1364025 698006 666019 |
1 1 |
Механическое рыхление песков | Т-500 | 1142400 | 1 |
Погрузка песков | Като-1500 | 1142400 | 1 |
Подача песков бункер п/п |
Т-170 |
1142400 | 1 |
Транспортировка пород песков |
БелАЗ-540А | 1142400 | 3 |
Промывка песков | ПКБШ-100 | 1142400 | 1 |
Бурения скважин | 2СБШ-250МН | 10340080 | 1 |
Всего бульдозеров экскаваторов автосамосвалов промприборов буровых станков |
Т-170 ДЭТ- 250 ЭШ 15 / 90А Като-1500 БелАЗ-540А ПКБШ-100 2СБШ-250МН |
2 1 1 1 3 1 1 |
Подготовку массивов к выемке буровзрывным способом ведут на вскрыше, объем которого составляет 10340080 м3.
Бурение производится наклонными скважинами, что позволяет перемещать в выработанное пространство значительную часть объема взорванной массы и обеспечивает лучшее и равномерное дробление породы. В качестве ВВ выбирается граммонит 79 / 21, как наиболее дешевый и достаточно эффективный для взрывания пород средней крепости. В качестве замедлителя выбираем РП – 8. Инициирования производится детонирующим шнуром ДШ.
Объем разового разрушения массива торфов определяется 10-ти суточным запасом взорванных торфов из расчета предупреждений повторной смерзаемости.
Vвзр = 10 * tcм * Qч = 10 * 19.5 * 508 = 99060 м3
где tcм – продолжительность смены, tcм = 19.5 часов;
Qч – часовая производительность экскаватора ЭШ 15 /90А, Qч = 508 м3;
Расчет параметров БВР
Определяется диаметр скважин
_____ ____
d = 125 4√ Vгвзр = 125 4√ 2.1 = 215 мм
где Vгвзр – годовой объем по вскрыше, Vгвзр = 2.1 млн.м3
При диаметре 215 мм принимаем буровой станок СБШ – 250МН с диаметром долота d = 243 мм. Производительность бурового станка определенны в пункте 3.1.2.
Определяем длину скважины
lскв = Н / sin = 24 / sin 75 = 25 м;
где Н – средняя высота уступа, Н = 24 м;
- угол наклона скважин к горизонту, = 75 градусов;
dс = d * крс = 0.243 * 1.18 = 0.287 м
где крс – коэффициент расширения скважин, крс = 1.18;
lзаб = (25 – 30) * dс = 25 * 0.287 = 7 м;
Определяем линейную плотность
р = (П / 4) * d2ск * ∆ = (3.14 / 4 ) * 0.2872 * 900 = 58.2 кг / м ;
где ∆- плотность ВВ, ∆= 900 кг / м3;
Определяем линию сопротивления по подошве
_____________________ __________________________
W = √ р * (lскв - lзаб) / m * g * Н = √ 58.2 * ( 25 – 7) / ( 1 * 0,5 * 24) = 9.3 м ;
m – коэффициент сближения скважин, m = 1;
g- расчетный удельный расход ВВ, g = 0.5 кг / м3 ;
Допустимая линия сопротивления по подошве
Wдоп = Н * (ctg - ctg ) + С = 24 * (ctg 60 - ctg 75) + 2 = 9.2 м
где - угол откоса вскрышного уступа, = 60 градусов;
С – безопасное расстояния от верхней бровки уступа до первого ряда скважин, С = 2 м;
По условиям
требований
безопасного
ведения буровзрывных
работ Wдоп
Расстояния
между скважинами
и рядами
а = в = W
= 9.3м;
Длина заряда
lз
= lскв
- lзаб
= 25 – 7 = 18 м ;
Определяем
массу заряда
в скважине
Qз
= р * lз
= 58.2 * 18 = 1048 кг;
Выход горной
массы
Qг.м.=
(а * в * Н) / lскв
= ( 9.3 * 9.3 * 24) / 25 = 83 м3
/ м.;
Определяем
длину блока
Lбл
= Vвзр
/ [W
+ в ( n
– 1) ] * Н = 99060 / [ 9.3 + 9.3 (4 – 1) ] * 24 =
74 м;
где n
– число рядов
в блоке, n
= 4 шт;
n
= А / W
= 40 / 9.3 = 4 шт;
где А – ширина
заходки, А = 40 м;
Определяем
количество
скважин в ряду
nр
= Lбл
/ а = 74 / 9.3 = 8 шт;
Общее количество
скважин в блоке
Nскв
= n
* nр
= 4 * 8 = 32 шт;
Общий расход
ВВ на взрыв
Qобщ
= Qз
* Nскв
= 1048 * 32 = 33536 кг;
Интервал
замедления
= Кп
* W
= 5 * 9.3 = 47 мс;
Принимаем
интервал замедления
50 мс.
Таблица 3.5.3
– Основные
параметры
взрывных работ Линейная
плотность,
кг / м3 Удельный
расход ВВ, кг
/ м3 Выход
горной массы
с 1 м, м3/
м.
Объем
рыхления за
один взрыв,
м3
Параметры
развала пород
от взрыва, играют
немаловажную
роль, которая
положительно
сказывается
на производительности
экскаватора.
Необходимо
стремиться
к максимально
возможному
сбросу пород
от взрыва в
отвал, для этого
необходимо
выбрать схему
взрывания с
данными показателями,
такой схемой
является порядная
схема взрывания.
Нр
= (0.8 –1.3) * Н = 0.8 * 24 = 19 м; Ширина
развала от
первого ряда
скважин
_____
______
В0
= Кв *
К
√
Ко
* Н = 2.5 *1.6 √
0.85 * 24 = 18 м
где Кв
– коэффициент
характеризующий
взрываемость
пород (порды
средневзрываемые),
Кв =
2.5;
К
- коэффициент
учитывающий
угол наклона
скважин, К
= 1.6;
Ко
– коэффициент
дальности
отброса взорваной
породы, Ко
= 0.85;
Полная ширина
развала пород
Вп
= В0 * Ко
+ (n
– 1) * в = 18 * 0.85 + (4 –
1) * 9.3 = 43 м
Расстояния,
безопасные
по разлету
отдельных
кусков породы
при взрывании
скважинных
зарядов рыхления,
сейсмически
безопасные
расстояния
и расстояния
безопасные
по действию
ударной воздушной
волны определяются
согласно требований
«Единые правили
безопасности
при взрывных
работах ».
Сейсмически
безопасные
расстояния
где
к1 –
коэффициент
зависящий от
типа зданий,
к1=1,5;
кс
–коэффициент
зависящий от
грунта, кс=7;
λ – коэффициент
зависит от
показателя
действия взрыва,
λ=1.
Безопасные
расстояния
по действию
ударной воздушной
волны.
где Кв – коэффициент
зависящий от
степени повреждения
объекта, Кв=50;
Безопасные
расстояния
по разлету
кусков.
где f
– коэффициент
крепости, f
= 4;
n
заб
–коэффициент
забойки, nзаб
= 1.
Согласно
ЕПБ безопасное
расстояние
округляется
до 50, следовательно
Rc
= 350 м.: Rн
= 1600 м. и Rр
= 250 м.
Определяем
количество
взрывов в году.
Nвз
= Vгвзр
/ Vвзр
= 2100000 / 99060 = 21 раз
Расход детонирующего
шнура
Lд
= Nскв
* (lcкв
+ а + 1.5) = 32 * (25 + 9.3 + 1.5)
=1150 м
Общее количество
взрывников
где Vгвзр
– годовой объем
взрывания
пород, Vгвзр
= 2.1 млн. м3.
Необходимое
количество
буровых станков
Nст
= крез
* Vгвзр
/ Qбрсез
* Qг.м.
= 1.1 * 2100000 / 130000 * 83 = 1 станок;
где крез
– коэффициент
резерва, крез
= 1.1
Qбрсез
-сезонная норма
выработки,
Qбрсез
= 130000 м;
Стоимость
бурения торфов
в год.
Таблица
3.5.4 – Стоимость
1 м3 при
буровзрывных
работах. Стоимость
ед. руб. Сумма
затрат, руб. - - 921900 - - 31122000 - - 753375 Стоимость
1 м3 Размеры,
устройство
и эксплуатация
карьерных
дорог. Основные
параметры
карьерных дорог
приняты по
габаритам
автосамосвала
БелАЗ – 540 А. Внутренние
автомобильные
дороги с расчетным
объемом перевозок
до 5млн.т. Расчетная
скорость движения
для дорог 3 категории
принята
20
км/час .
Дороги
на поверхности
сооружаются
двухполосными.
Ширина проезжей
части двухполосных
дорог принята
14 м, ширина обочин
– 2 м, поперечный
уклон проезжей
части при двухскатном
поперечном
профиле – 300/00
,наибольший
продольный
уклон – 600/00
,
Движение
автотранспортных
средств по
дорогам осуществляется
без обгона.
Установка
дорожных
знаков и других
технических
средств регулирования
должна соответствовать
требованиям
ГОСТа и требованиям
правил дорожного
движения.
Дороги
оборудуются
стационарным
освещением,
яркость поверхности
дорог должна
быть не ниже
0,5-0,3 кд/м2.
На карьерных
дорогах систематически
выполняется
комплекс работ
по защите от
снежных заносов
в зимнее время
и пылеподавлению
в теплое время
года.
Двухполосные
дороги соединяются
со вскрышными
и добычными
уступами временными
технологическими
дорогами, которые
сооружаются
непосредственно
на плотике
россыпи, на
уступах , заездах
и т.д. Дороги
со сроком службы
до одного года
устраиваются
без покрытий.
Протяженность
дороги,
проложенной
на поверхности
до обогатительной
установке в
среднем составляет
1000 м.
Содержание
дорог включает
в себя следующие
технологические
операции:
- очистку
проезжей части
дорог от осыпающихся
из кузова кусков
породы;
- россыпь
высевок с последующей
планировкой;
- проведение
мероприятий
по борьбе с
гололедом и
пылеподавлению.
3.6 Обогащение
песков
Обоснование
выбора промывочной
установки.
Уровень
технологического
извлечения
золота из россыпи
реки Хомолхо
определяется
вещественным
составом
кондиционного
пласта, гранулометрическим
составом
содержащегося
в песках золота,
выбранными
технологиями
и техникой
горных работ,
обогащения
полезного
ископаемого.
Основные
технологические
характеристики
кондиционного
материала:
-валунистость
свыше 200 мм до
10 %;
-глинистость
незначительная
3-5 %;
-промывистость
легко и средне
промывистый
материал.
Гранулометрический
состав золота
россыпи реки
Хомолхо приведен
в
Таблица 3.6. 1
- Результаты
ситового анализа
золота
Значения
-0.14
+0.14
-0.34
+0.34
-0.57
+0.57
-0.85
+0.85
-1.42
+ 1.42
-2.13
+2.13
-5.0
+5.0
Наличие
золота, %
0.29
3.84
35.12
35.43
13.97
5.15
3.62
2.58
По анализу
характеристик
песков и золота,
а также уровня
извлечения
золота различным
обогатительным
оборудованием,
на основе
использования
исследований
АО «Иргиредмет»
и результатов
опытно-промышленных
работ по извлечению
тонкого и мелкого
золота выполненных
ВНИИ-1, для обогащения
песков россыпи
были рекомендованы
промывочные
приборы бочечные,
шлюзовые.
Результаты
промывочного
прибора подтвердили
высокую эффективность
бочечных приборов
на обогащении
песков, содержащих
мелкое и тонкое
золото, и была
принята обогатительная
установка на
базе
промывочного
прибора ПКБШ-100
с
дополнительными
узлами извлечения
мелкого
золота, осуществляющая
промывку песков
по транспортной
схеме.
Эксплуатацию
промывочного
прибора ПКБШ-100
планируется
осуществлять
с учетом наработок
опытно-промышленных
работ, а именно:
1 Снижена
часовая производительность
установки
(со 100 м3
до
80 м3 ),
поскольку
проведенные
наблюдения
выявили взаимосвязь
между уровнем
технологических
потерь золота
и повышением
нагрузки на
узлы обогащении.
2 Исключена
из технологического
цикла операция
обогащения
материала +20
–50 мм на самородкоулавливающем
шлюзе, в виду
100%-ной достаточности
для извлечения
золота россыпи
шлюзов мелкого
напои нения.
3 Исключена
прямая разгрузка
автосамосвалами
БелАЗ-540А в бункер
БПК -100 промприбора,
поскольку
неравномерность
подачи материала
в скруббер ГДБ
-100 ведет к неполным
дезинтеграции
и грохочению
материала.
Прибор ПКБШ-100,
осуществляющий
обогащение
песков россыпи
комплектуется
следующими
узлами:
1 Бункер питатель
БПК-100
2 Скруббер
ГДБ-100 (грохот-дезинтефатор)
3 Агрегат
шлюзовой ШГМ
-720
4 Шлюз доводочный
5 Отвалообразователь
03П-800
6.Агрегат
насосный АН-12НДС,
Д 1250-65
7.Узлы извлечения
мелкого и тонкого
золота
Расчет
технологического
извлечения
золота
Технологическое
извлечение
золота принято
93,8%. Схема цепи
аппаратов
обогатительной
установки
приведена на
рис
3.6.1,
технологические
характеристики
прибора ПКБШ-100
и концентратора
«Орокон» приведены
в таблицах
3.6.5 и 3.6.6.
Технологическая
схема обогащения
песков россыпи
реки Хомолхо
предусматривает:
-подачу песков
в скрубер
бульдозером
Т-170;
-дезинтеграцию
и разделение
в скрубере на
классы +20 и -20мм,
класс +20мм в отвал,
а класс -20 мм
на шлюзы мелкого
накопления;
-обогащение
материала –20
мм на шлюзах
мелкого наполнения;
-грохочение
хвостов продукта
шлюзового
обогащения
на гидрогрохоте;
-концентрация
золота на
концентраторе
«Орокон»;
-сокращение
концентрата
шлюзов мелкого
наполнения
на доводочном
шлюзе;
-доводка
концентрата
доводочного
шлюза на вашгерде;
-сбор
и переработка
на ШОУ хвостового
продукта
доводочного
шлюза, вашгерда
и концентрата
« Орокон»
Из практики
эксплуатации
промывочных
установок типа
ПКБШ на промывке
песков россыпи
р.Хомолхо определено
, что общие потери
золота 6.2% распределяются
следующим
образом:
-потери с
галей = 1%;
-потери с
эфелями = 5%;
-потери при
доводке = 0.2%
Таким
образом баланс
золота в технологическом
процессе обогащения
полезного
ископаемого
определяется
в следующем
виде:
входящее
в технологию
обогащения
золото 100%; теряется
в технологии
обогащения
6.2%;
в том числе:
в хвостах скрубера
(в гале) 1%;
в хвостах
ШМН + гидрогрохота
5%;
в узлах доводки
концентрата
0.2%:
Суточная
потребность
обогатительной
установке в
технологической
воде
составит:
Qсут
= Qв
* Qп/п
сут
/ Qп/пч
= 438 * 1560 /
80 = 8540м3
;
где
Qп/пч
- часовая
производительность
установки;
Qп/пч
= 80 м3
/ ч ;
Qп/п
сут
- суточная
производительность
установки; Qп/п
сут
= 1560 м3
/ сут
;
Qп/пв
- расход
воды промприбором,
Qп/пв
= 438 м3
/ ч
Расход воды
на доводке
концентратов
при двухразовом
режиме съемок
составит
Q
дв
= 2 * ( Qдш
+ Qдв
+ Qгр
) = 2 * (
1.73+0.036 +2.114) = 7.76 м 3
/сутки ;
где
Q
дш
– вода
на доводочном
шлюзе, Q
дш
= 1.73 м3
/ ч ;
Q
дв
– вода
при доводке
на вашгерде,
Q
дв
= 0.036 м3
/ ч ;
Q
гр
– вода
на грохоте, Q
гр
= 2.114 м3
/ ч :
Расход
технологической
воды в сутки
составит:
Q
тсут
= Qсут
+ Q
дв
= 8540 +
7.76 = 8547.8
м3 /сутки
Прочие неучтенные
расходы воды
(5%):
Q
тсут
. неучт
= Q
тсут
* 0.05 =
8547.8 * 0.05 = 427.4 м3
/сутки
Общий расход
технологической
воды составит:
Qтсут
.общ. =
Q
тсут
+ Q
тсут
. неучт. =
8547.8 + 427.4 = 8975 м3
/сутки
Удельный
расход технологической
воды составит:
qт
= Qтсут
.общ.
/ Qп/п
сут
= 8975 / 1560 = 5.75 м3/м3
Мероприятия
по извлечению
тонкого и мелкого
золота.
Согласно
гранулометрии
золота россыпи
реки Хомолхо,
наличие золота
фракции - 0,25 мм
составляет
4.13%.
Золото
месторождения
классифицируется
как мелкое и
средней крупности,
поэтому в процессе
обогащения
материала
продуктивного
пласта предусматривается
реализовать
следующие
организационные
и технические
мероприятия
по извлечению
тонкого и мелкого
золота:
1 Часовая
производительность
промустановки
снижена со 100
м3 до
80 м3.
2 Доводка
наиболее обогащенного
концентрата
ШМН осуществляется
в доводочном
пункте на
вашгердном
столе.
З В технологическую
цепь обогащения
включен концентратор
«Орокон».
Концентрат
"ОРОКОНа", хвосты
доводочного
шлюза (-4мм), хвосты
вашгерда
направляются
на до извлечение
комплексом
извлечения
тонкого и мелкого
золота
Основные
преимущества
концентраторов
«Орокон»:
1 Высокий
уровень извлечения
золота но сравнению
с традиционными
методами, как
крупного, так
и частиц с размером
менее 0,2
мм,
общий уровень
извлечения
которых составил
80 %.
2 Непрерывность
эксплуатации.
3 Мобильность.
Устройство
и принцип работы
установки
"ОРОКОНа".
Установка
"ОРОКОН-ЗОМ"
предназначена
для извлечение
мелких золотых
частиц в размере
30-50 мкм. Установка
обеспечивает
высокий уровень
извлечения
золота по сравнению
с традиционными
методами, особенно
это касается
золотых частиц
с размером
менее 0,2
мм.
Принцип
работы всех
типов оборудования,
используемых
для гравиометрической
сепарации,
заключается
в том, что более
плотные у частицы
(золото, касситерит
и др.) перемещаются
сквозь флюидизированный
слой более
мелких частиц
до тех пор, пока
не становится
возможным их
скапливание
и последующее
извлечение.
Применение
центробежной
силы увеличивает
разницу в плотности
между более
плотными и
менее плотными
частицами, что
приводит к
значительному
повышению
эффективности
гравитационной
сепарации. Слой
частиц, собирающихся
между кольцами
на внутренней
поверхности
конуса, поддерживается
во флюидизированном
состоянии
постоянным
воздействием
рыхлителей.
Такое флюидизирующее
действие в
совокупности
с большими
центробежными
силами, действующими
на более плотные
частицы, делает
возможным
постоянный
взаимообмен
между более
плотными и
более легкими
частицами, в
результате
чего более
плотные частицы
аккумулируются
между кольцами
рядом с поверхностью
конуса. Поскольку
конструкция
установки
представляет
собой конус,
пульпа подвергается
воздействию
более значительных
гравитационных
сил, достигаемых
посредством
все повышающихся
периферических
скоростей по
мере того, как
она подталкивается
кверху и выталкивается
наружу, так что
более мелкие
золотые частицы
собираются
на верхних
кольцах, в то
время как более
крупные частицы
задерживаются
на нижних кольцах.
Данные,
полученные
в ходе испытаний,
показывают,
что может быть
получен очень
высокий процент
извлечения
более крупного
золота-при
снижении процента
извлечения
по мере того,
как золото
становится
более мелким.
Установка
устанавливается
непосредственно
на любую плоскую
платформу,
сделанную из
деревянных
балок, цемента
и др., включая
мобильные
платформы.
Минимальные
размеры платформы
должны быть
2500 х 2500 мм. Очень
важно также,
чтобы платформа
была совершенно
ровной для
обеспечения
нормальной
работы установки.
Максимальная
производительность
установки
зависит. от
характеристик
твердого вещества,
однако обычно
составляет
30-50 м3/час
сухой твердой
первоначальной
породы. Перед
подачей первоначальной
породы в установку
необходимо
добавить воду
для получения
пульпы с весовым
содержанием
твердого вещества
примерно 20-40 %.
Подача
первоначального
материала в
установку может
осуществляться
самыми разнообразными
методами в
зависимости
от имеющегося
оборудования
и от условий
конкретной
местности.
С целью
контроля количества
твердого вещества,
поступающего
в установку,
желательно
измерять его
поток. Простым
методом измерения
этой величины
является заполнение
мерного коллектора
этим потоком
с параллельным
измерением
времени, за
которое происходит
заполнение.
Умножив найденную
таким образом
скорость потока
на массовую
долю твердого
вещества, можно
вычислить
скорость переработки
твердого вещества
за единицу
времени. Загрузка
материала в
установку
осуществляется
с помощью лотков,
или системы
труб непосредственно
в центральную
трубу конуса.
Загруженный
материал подвергается
немедленному
воздействию
центробежных
сил и образует
с помощью рыхлителей
активизированный
слой внутри
конуса, кольца
же при этом
выполняют ту
же роль, что и
желобки в обычной
установке
гравитационной
сепарации
шлюзового типа.
Более
плотные частицы
концентрируются
в нижней части
активизированного
слоя, то есть
вдоль внутренней
поверхности
конуса, в то
время как менее
плотные выносятся
из его верхней
части и аккумулируются
в лотках, расположенных
по краям. Остаток
пульпы поступает
в хвосты.
Непрерывная
эксплуатация
установки
рассчитана
на период, не
превышающий
трех дней (в
зависимости
от содержания
полезного
компонента
и масштабов
работ), после
чего установка
должна быть
остановлена
(строго по
инструкциям),
а концентрат
удален. Большинство
пользователей
проводят эту
процедуру
ежедневно.
При разгрузке
установки в
среднем извлекается
около 250 кг пульпы
или 100 кг сухого
концентрата.
Поэтому необходима
его конечная
очистка с применением
вибрационных
столов, а также,
амальгамации
и цианирования.
Идеальная
скорость вращения
установки
70-90 об/мин. Чтобы
убедиться, что
достигнута
требуемая
скорость вращения,
достаточно
наблюдая за
створками
концентрационного
отсека, находящегося
в основании
конуса, подсчитать
количество
оборотов в
минуту.
Расчет
качественно-количественой
схемы обогащения
Расчет
количественной
схемы обогащения
выполняется
с учетом следующих
исходных данных:
часовая
производительность
промприбора
= 80 м3 / ч;
выход фракции
+ 20 мм = 47 % ;
выход
концентрата
со шлюзов ШГН
= 30 л / м2 ;
коэффициент
грохочения
= 0,5 ;
выход концентрата
на доводочном
шлюзе = 5 % ;
выход
подрешетного
материала –
4 мм = 22,5 % .
Таблица 3.6.2-
Расчет количественной
схемы обогащения № п/п Операции, продукты обогащения Ж:Т
воды,
пульпы, м3
/ ч м3
/ ч 2.4 Шлюзовой концентрат Хвосты
на грохот
4 мм Грохочение
хвостов доводочного
шлюза на грохоте
, d
отв.= 4мм
Таблица 3.6.4-
Баланс технологической
воды Расход,м3
/ч Расход,м3
/ч Обогащение
на
“Ороконе”
Таблица 3.6.5-
Техническая
характеристика
промывочного
прибора ПКБШ-100 Техническая
производительность,
м3 /ч Потребление
воды (без ШГП),
м3 / м3 Производительность
насоса : подача,
м3 /ч напор
, м 500 65
Таблица 3.6.6-
Техническая
характеристика
установки
“Орокон” Производительность
твердого вещества
в час, м3
/ч до
80
3.7 Отвалообразование.
На промплощадке
обогатительной
установки пески
складируются
в рудном складе.
Затем бульдозером
на базе Т-170 равномерно
подаются в
бункер ПКБШ
–100. Объем
подачи песков
- 1142400
м3.
Галечный отвал
продуктов
обогащения
песков формируется
перегружателем
03П – 800, а затем
разваловывается
бульдозером
на базе ДЭТ-1250
в выработанное
пространство.
Материал эфельного
отвала складируется
бульдозером
на базе Т-170 в
эфельный
отвал-накопитель,
после этого
также разваловывается
в выработанное
пространство.
Общий объем
галечного
отвала из фракции
+20мм
V+
20 = Аг
* W+
20 * К
гкр
=1142400
* 0,47 * 1,3 = 698006 м3
где
W+
20 - выход
фракции гали
+ 20 мм, W+
20 = 47 % ;
Кгкр
–
коэффициент
разрыхления
гали, К гкр=
1,3
Объем эфельного
отвала
V-
20 = Аг
* W-
20 * К
эфкр
=
1142400
* 0,53 * 1,1 = 666019 м3
где W-
20 - выход
фракции эфелей
- 20 мм, W-
20 = 53 % ;
К эфкр
–
коэффициент
разрыхления
эфелей, К эфкр=
1,1
Общий объем
отвала
Vообщ
= V+
20 + V-
20 = 698006 +
666019 = 1364025 м3
Расчет необходимого
количества
бульдозеров
на уборку гали
и эфелей
N гб
= V+
20 /
Qг
б * N
= 698006 / 258120 * 5 = 1 шт.
где Qг
б - сезонная
норма выработки
бульдозера
ДЭТ-250 на уборку
гали, Qг
б =258120 м3
(смотри
пкнкт 3.1.2)
;
N - cрок
отработки
россыпи, N
= 5 лет
Затраты на
уборку гали
в год.
Цуг
= V1+20
* Цдт
= 139600 * 17 = 2373200 рублей;
где Цдт
– стоимость
затрат с1м3
для бульдозера
ДЭТ-250, Цдт
= 17 рублей
(смотри таблицу
3.1.2.11);
V1+20
– годовой
объем гали,
V1+20
= 139600 м3
Количества
бульдозеров
Т-170 на уборку
эфелей
N эб
= V-
20 /
Qэ
б * N
= 666019 / 180 * 5 = 1 шт.
где Qэ
б - сезонная
норма выработки
бульдозера
Т-170 на уборку
эфелей, Qэ
б =180тыс.м3
(смотри
пункт 3.1.2)
;
Затраты на
уборку эфелей
в год.
Цуэ
= V1-20
* Цт1
= 133200 * 14.9 = 1984680 рублей;
где Цд1
– стоимость
затрат с 1м3
для бульдозера
Т-170, Цд1 =
14.9 рублей (смотри
таблицу 3.1.2.21);
V1-20
– годовой
объем эфелей,
V1-20
= 133200 м3
Общие затраты
на отвалообразования.
Цгэ
= Цуг +
Цуэ
= 2373200 + 1984680 = 4357880 рублей.
Водоснабжение
горных работ.
В соответствии
с требованиями
правил охраны
поверхностных
вод от
загрязнения
и норм технологического
проектирования
при промывке
золотосодержащих
песков россыпи
реки Хомолхо
(Кадали-Макнтская
терраса) принято
оборотное
водоснабжение
промывочной
установки ПКБШ
-100.Для организации
промывки песков
принята система
технологического
водоснабжения
внешнего типа
с площадкой
хвостового
хозяйства на
борту карьера.
Исходя из
рельефа поверхности,
горно-геологических
условий, характера
распределения
запасов и порядка
их отработки
проектом определено
наиболее рациональное
место размещения
очистных сооружений
карьера в
непосредственной
близости от
места производства
работ у нижней
границы запасов
участка россыпи
на отработанных
площадях.
Необходимая
вместимость
технологического
илоотстойника
расчитывется
исходя из объема
промываемых
песков, условий
складирования
хвостов, коэффициентов
их разрыхления
и набухания
илисто глинистых
частиц.
Расчет вместимости
илоотстойника
выполнен по
формуле:
Wил
= Vп
*
Л { Кр + ( D
– D0.05)
* 10 - 2
* Кн } + Qп/пч
* qт
* t
=
= 1142400
* 0.0816[1.1
+(10.2 – 3.8) * 10
– 2 *
1.1]+
80 * 5.75 * 19.5 = 118074 м3
где Vп
-планируемый
объем промывки
песков,
Vп
=
1142400 м3;
Л - коэффициент,
учитывающий
условия складирования
при расположении
всего объема
хвостов промывки
на борту карьера
на ранее нарушенных
площадях, Л =
0,0816
Л = Лэ * D
* 10 = 0.8 * 10.2 * 10 = 0.0816;
где Лэ - коэффициент
эфельности,
принят на основании
качественно-количественной
схемы обогащения
песков на
промприборе
ПКБШ- 100, Лэ = 0.8;
D,
D0.05
-массовая доля
в промываемых
золотосодержащих
песках фракции
размером 1мм
и илисто-глинистых
частиц размером
менее 0.05 мм, принята
на основании
гранулометрического
состава исходных
песков,
D
=10.2 % и D0.05
= 3.8 % ;
Кн -коэффициент
набухания
илисто-глинистых
частиц, Кн = 1.1;
КР
- коэффициент
разрыхления
складируемых
пород, КР
= 1.1;
Qп/пч
-
производительность
промывочною
прибора,
Qп/пч
= 80 м3
/ ч
qт
–
удельный расход
технологической
воды при
промывке
золотосодержащих
песков, согласно
принятой технологии
обогащения.
qт
= 5.75 м3
/ м3
;
t
- продолжительность
работы промприбора
в сутки , t
= 19.5 ч ;
Необходимая
вместимость
илоотстойника
технологического
водоснабжения
составляет
- 120 тыс.м 3.
Емкость
илоотстойника
образуется
за счет выемки,
достигаемой
бульдозерными
работами ( ДЭТ-250),
с размещением
породы в насыпь
( среднее
расстояние
транспортирования
90 м) , образующей
на поверхности
совместно с
отвалами отработки
прошлых лет
водоудерживающую
толщу значительной
мощности.
Объем
работ по сооружению
непосредственно
емкости отстойника
(водонакопителя)
составляет
120 тыс.м3.
С целью ограничения
территории
размещения
эфельного
отвала в нижней
чести площади
складирования
хвостов сооружается
оградительная
дамба.
Высота
плотины выбирается
из условий
полного размещения
необходимого
объема
илоотстойника
с учетом полной
длины осаждения
частиц. Высота
дамбы равняется
5 метров.
Ширина гребня
плотины
___
___
bп
= 1.65 * √ H
= 1.65 * √ 5 = 4 м,
Ширина плотины
по низу
Вп
= bп
+ m1
* H
+ m2
* H
= 4 + 1 * 5 + 1 * 5 = 14 м,
где m1,
m2
- заложение
мокрого и сухого
откоса плотины,
m1
= 1, m2
=1;
Объем пород,
укладываемые
в тело плотины.
Vпп
= (bп
+ Вп)
* Н * Lп
/ 2
= (4 + 14) * 5 * 100 / 2 = 4500 м3;
Определяем
затраты на
сооружения
дамбы.
Цсд
= Vпп
* Цдт
= 4500 * 17 = 76500 рублей;
где Цдт
– стоимость
затрат с1м3
для бульдозера
ДЭТ-250, Цдт
= 17 рублей;
Для безопасной
эксплуатации
очистных сооружений
карьера и
предупреждения
возможных
аварийных
ситуаций в
период ливневых
дождей, проектом
предусмотрен
значительный
объем дополнительной
вместимости
отстойника,
что гарантирует
предотвращение
аварийного
сброса сточных
вод с территории
системы технологического
водообеспечения
карьера в результате
ливней.
Основные
параметры
очистных сооружений
обогатительной
установки
приведены в
таблице 3.8.1
Таблица 3.8.1-
Параметры
очистных сооружений м3 тыс.м3
Объем отвалов
хвостов промывки
:
галя +20 мм эфеля
- 20 мм
м3 м3
698006 666019 тыс.м3 тыс.м2 тыс
м3
Расчет насосной
установки.
Выбор
насоса осуществляется
за счет часовой
производительности
промприбора
( 438 м3/
ч смотри пункт
3.6) и величины
напора.
Определяем
величину необходимого
напора насоса.
Н = Нв
+ Нн
+ hв
+ hм
+ hост
= 1.5 + 35 + 1.4 + 0.1 + 5 = 43 м
где Нв
– высота всасывания
воды насосом,
Нв
= 1.5 м;
Нн
– высота
нагнетания
воды, Нн
= 35 м;
hв
– потери напора
на трение по
длине трубопровода,
hв
= 1.4;
hм
– местные потери
напора, hм
= 0.1;
hм
= (0.05 – 0.1) hв
= 0.1 * 1.4 =
0.1 м;
hост
– остаточный
напор в конце
пульповода,
hост
= 5 м.
При необходимом
напоре 43 м и
производительности
промприбора
438 м3/
ч
выбираем
насос типа Д
500 – 65.
Определяем
диаметр трубопровода.
______________
_____________
Д = 1.128 √ Qп/пв
/ 3600 * Vв
= 1.128 √
438
/ 3600 * 2 =
278 мм;
Qп/пв
- расход
воды промприбором,
Qп/пв
= 438 м3
/ ч;
Vв
–
скорость воды
в трубопроводе,
Vв
= 2 м/с.
Принимаем
стандартное
значение труб
299 мм.
3.10
Охрана природы. 3.10.1
Охрана водных
ресурсов. В
соответствии
с требованиями
правил охраны
поверхностных
вод от
загрязнения
и норм технологического
проектирования
при промывке
золотосодержащих
песков россыпи
реки Хомолхо
(Кадали-Макнтская
терраса) принято
оборотное
водоснабжение
промывочной
установки ПКБШ
-100. Определяем
расход сточных
вод по формуле: Qсточ
= Nсточ
* А =
0.7 * 0.015 = 0.01 м3/с
где
Nсточ
– норматив по
сбросу сточных
вод, Nсточ
= 0.7 м3/м3; А
– производительность
карьера, А = 0.015
м3/с
Определяем
мутность сточных
вод. Ссточ
= ε * μ * А * ρ / Qсточ=
0.01 * 0.02 * 0.017 * 2650000 / 0.01 = 901 г/м
где
ε- доля
частиц которые
выносятся из
водоема, ε = 0.01; μ
– коэффициент
глинистости
пород, μ = 0.02; ρ-
плотность
взвесей, ρ = 2650000
г/м3. Рассчитываем
предельно
допустимую
концентрацию. ПДК
= [Сд
* (Qмин
* d
/ Qсточ)]
+ Спр
= [ 0.25 * ( 0.73 * 0.4 / 0.01) + 7] = 14.3 г/м3 где
Сд
–
допустимое
увеличение
концентрации
взвеси в реке,
Сд
= 0.25 г/м3; Qмин
– минимальный
расход воды,
Qмин
= 0.73 м3/с; Спр
– природные
концентрации
взвеси в реке,
Спр
= 7 г/м3; d-
коэффициент
смещения сточных
вод, d
= 0.4; d
= 1 – В / 1 + ( В * Qмин
/ Qсточ)
= 1 – 0.02 / 1 + ( 0.02 * 0.73
/ 0.01) = 0.4
где
В - коэффициент
учитывающий
условия смещения,
В = 0.02; где
L
– расстояние
по фарватеру
разбавляющего
водостока, L
= 500 м; а-
коэффициент,
учитывающий
гидравлические
условия смещения,
а = 0.5;
________ ___________ а
= Е * Y
√ Ед
/ Qсточ
= 1 * 1.3 √
0.0016 / 0.01
= 0.5 где
Е – условия
выпуска сточных
вод, Е = 1; Y
– коэффициент
извилистости
реки, Y
= 1.3; Ед
– коэффициент
турбулентной
диффузии, Ед
= 0.0016; Ед
= Vс
* Нс
/ 200 = 0.46 * 0.68 / 200 = 0.0016; где
Vс
– скорость
водного потока,
Vс
= 0.46 м/с; Нс
– глубина водного
потока, Нс
= 0.68 м. Рассчитываем
предельно
допустимый
сброс. ПДС
= ПДК * Qсточ
= 14.3 *
0.01 = 0.143 г/м3 Определяем
долю частиц
которую необходимо
осадить. Ч
= Ссточ
- ПДК
/ Ссточ
= 901 – 14.3 / 901 = 98% Размер
частиц которую
необходимо
осадить при
98 % будет 0.005 мм. Определяем
длину осаждения
частиц. Lос
= Vс
* Нос
/ U
– Uвз
= 0.0004 * 2.5 / 0.000008 - 0.00000001 = 125 м;
где
Vс
– скорость
транзитного
потока, Vс
= 0.0003 м/с;
Нос
– глубина транзитного
потока, Нос
= 2.5 м;
U-
скорость осаждения
частиц данного
размера, U
= 0.000008 м/с; Uвз
– взвешенное
состояние
движущих частиц,
Uвз
= 0.00000001
Vс
=
Qсточ
/ Ктр
* Вос
* Нос
= 0.01 / 0.3 * 30 * 2.5 = 0.0004 м/с
где
Ктр
– коэффициент
транзитности,
Ктр
= 0.3; Вос
- ширина
транзитного
потока, Вос
= 30 м. Uвз
= 4 * n
* Vс2
/ Нос0.2
= 4 * 0.018 * 0.00042
/ 2.5 0.2 =
0.00000001
где
n
– коэффициент
шероховатости,
n
= 0.018. Длина
отстойника. Lо
= Lос
* Кз
= 125 * 1.1 =
140 м. где
Кз
– коэффициент
запаса, Кз
= 1.1
Илоостойник
сооружается
оградительными
дамбами со
следующими
параметрами:
высота дамбы
5 м;
ширина гребня 4
м;
углы заложения
откосов 45 градусов; объем
120000 м3
3.10.2
Рекультивация
нарушенных
земель. 4
Энергоснабжение. 4.1
Расчет
электроснабжения
участка горных
работ.
Таблица 4.1 -
Расчет потребности
мощности и
расхода электроэнергии. Потребители Кол.. пот. Рпом, кв. Кс cos y tg
Ррасч, кв. Qрасч, кв Время
работы в году,
час. Ки Экскаватор ЭШ 15 /
90А 1 1900 0.5 -0.85 -0.62 950 - 590 4117 0.8 6257 Промприбор ПКБШ-100 1 96 0.8 0.8
0.75 77 58 2634 0.8 202 Насос
подпитки 1 6 0.7 0.7
1 4
3 270 0.4 1 Буровой
станок СБШ-250 1 322 0.6 0.7
1 193
197 4485 0.8 1155
Расчет электрических
нагрузок и
определение
мощности
трансформаторных
подстанций.
Расчетная
активная нагрузка. Ррасч
= Рпом
* Кс ,
кВт где
Кс –
коэффициент
спроса электрооборудования; Рпом
– активная
номинальная
мощность двигателей
главных преобразовательных
агрегатов, квт.
Расчетная
реактивная
нагрузка. Qрасч
= Ррасч
* tg
,
кВар,
где
tg
– коэффициент
мощности однородных
приемников. Полная
расчетная
нагрузка. ___________________
_______________ Sрасч
= Кр
√ ( ∑ Ррасч)2
+ ( ∑ Qрасч)2
= 0.9√ (1803)2
+ (236)2 = 1820
кВа, где
Кр –
коэффициент
равномерности
в нагрузке, Кр
= 0.9; На
участке находится
обогатительная
установка и
мощные технологические
установки
относящиеся
к электропотребителям
первой категории.
При
этом необходима
установка двух
трансформаторов,
которые при
выходе
одного
из строя второй
обеспечить
75% общей нагрузки. Номинальная
мощность
трансформатора. S
ном тр >=
0.75 Sрасч
,
S
ном тр >=
0.75 * 1820 = 1365 кВа. Исходя
из расчетных
данных принимается
двухтрансформаторная
подстанция
с трансформатором
типа ТМ – 2500 / 35. Расчет
воздушных линий
и кабельных
сечений на
участке. Выбор
сечения проводов
и кабелей по
нагреву токами
и сравнения
расчетного
тока с допустимыми
токами. Расчетный
ток нагрузки
для определения
сечения проводов
питающих подстанцию. __ Iрасч
= Sрасч
/ √ 3 * Uном
= 1820 / 1.7 * 35 = 30 А; где
Uном
– номинальное
напряжение
сети, Uном
= 35 кВ. Определение
сечения провода
по экономической
плотности тока. S
= Iрасч
/ j = 30 / 1,1 =
28 мм2; где
j -
экономической
плотности тока,
j =
1.1 а / мм2; Выбираем
ближайшее
стандартное
значение 50 мм2.
Марка провода
АС – 50. Iдоп
= 210А > 37А. Проверка
линии на потерю
напряжения. Потеря
напряжения
в трехфазной
сети определяется. __
∆U
= √ 3 * Iрасч
* L
* (ro
cos
+ xo
sin)
* 100 / Uном
= =
1.7 * 30 * 40 * (0.46 * 0.7 + 0.44 * 0.37) * 100 / 35000 = 2.8%, где
L
– длина линии,
40 км; ro,
xo
– активное и
индуктивное
сопротивление
1 км. линии, ro
= 0.46, xo=
0.44; Потери
напряжения
в проводах
допускается
не выше 10%. Расчет
линий ведущих
к электроприемнику
с напряжением
6 кВт. Расчетный
ток нагрузки. __ Iрасч
= Ррасч
/ √ 3 *
Uном
* cos
* η = 1803 / 1.7 * 6 * 0.7 * 0.95 = 266 А; где
cos
- коэффициент
мощности,
соответствующей
нагрузке, cos
= 0.7; η
– кпд сети, η =
0.95. Выбирается
марка провода
А – 95. Iдоп
= 320А > 266А. Проверка
линии на потерю
напряжения
линии передач
6 кВ. __
∆U
= √ 3 * Iрасч
* L
* (ro
cos
+ xo
sin)
* 100 / Uном
= =
1.7 * 266 * 2 * (0.34 * 0.7 + 0.36 * 0.37) * 100 / 6000 = 5.5%, Потери
напряжения
в проводах
допускается
не выше 10%. Расчет
линий ведущих
к экскаватору
ЭШ 15 / 90. Расчетный
ток нагрузки. __ Iрасч
= Ррасч
/
√ 3 * Uном
* cos
* η = 1230 / 1.7 * 6 * 0.7 * 0.95 = 178 А; Выбирается
марка кабеля
КГЭ 370
+110+110;
Iдоп=180 А. Iдоп
= 180А > 178 А. Проверка
линии на потерю
напряжения
линии передач
6 кВ. __
∆U
= √ 3 * Iрасч
* L
* (ro
cos
+ xo
sin)
* 100 / Uном
= =
1.7 * 178
* 0.8 * (0.62 * 0.7 + 0.33 * 0.37) * 100 / 6000 = 2.3%, Потери
напряжения
в проводах
допускается
не выше 5 %. Линий
ведущие к промприбору
ПКБШ – 100 и СБШ
– 250МН предусматривается
ПКТП – 400 (передвижная
комплектая
трансформаторная
подстанция). Расчет
линий ведущих
к буровому
станку СБШ –
250МН от ПКТП –
400. Расчетный
ток нагрузки. __ Iрасч
= Ррасч
/ √ 3 *
Uном
* cos
* η = 193 / 1.7 * 0.4 * 0.7 * 0.95 = 426 А Выбирается
марка кабеля
Iдоп
= > 426 А. Проверка
линии на потерю
напряжения
линии передач
0.4 кВ. __
∆U
= √ 3 * Iрасч
* L
* (ro
cos
+ xo
sin)
* 100 / Uном
= =
1.7 * 426 * 0.2 * (0.1 * 0.75 + 0.04 * 0.66) * 100 / 400 = 3.7 %, Потери
напряжения
в проводах
допускается
не выше 5 %. Расчет
линий ведущих
к промприбору
ПКБШ – 100 от ПКТП
– 400. Расчетный
ток нагрузки. __ Iрасч
= Ррасч
/ √ 3 *
Uном
* cos
* η = 174 / 1.7 * 0.4 * 0.75 * 0.95 = 352 А Выбирается
марка провода
А – 120. Iдоп
= 375 > 352 А. Проверка
линии на потерю
напряжения
линии передач
0.4 кВ. __
∆U
= √ 3 * Iрасч
* L
* (ro
cos
+ xo
sin)
* 100 / Uном
= =
1.7 * 352 * 0.1 * (0.1 * 0.75 + 0.04 * 0.66) * 100 / 400 = 1.5 %, Потери
напряжения
в проводах
допускается
не выше 5 %. 4.2
Заземление. Емкостный
ток однофазного
замыкания на
землю в сетях
6 кВ.
Iзз
= Uном
(35 * Lк
+ Lв)
/ 350 = 6 ( 35 * 0.8 + 2) / 350 = 0.5 А. где
Lк
– длина кабеля,
Lк
= 0.8 км; Lв
- длина воздушных
линий, Lв
= 2 км; Общее
сопротивление
в сети заземления Принимаем
заземляющий
провод АС50
, r0 = 0.65 Ом /
км . Сопротивление
заземляющей
жилы кабеля
КГЭ370+110+16
экскаватора
ЭШ 15/90А. Rз.ж.к.=
r0 ·
l = 0.4 · 0.8 =
0.32 Ом Сопротивление
магистрального
заземляющего
провода от
заземляющего
контура до
ПКТП. Rз.пр.=
r0 · l =
0.65 · 2 = 1.3 Ом Суммарное
сопротивление
жилы кабеля
и заземляющего
провода. R=
Rз.ж.к. +Rз.пр.
= 0.32 + 1.3 = 1.62 Ом Сопротивление
заземляющего
контура, исходя
из сопротивления
заземления
R= 4 Ом Rз.к.=
4
R= 4 1.62 = 2.38 Ом Заземляющий
контур выполняем
из стальных
прутков. Верхний
конец уголка
заглублен на
0.7 метра. dу = 0.95 ·
b = 0.95 · 50 = 48
мм Сопротивление
одного электрода.
=Ом где:
удельное
сопротивление
грунта,
= 100 Ом / м; l
- длина заглубления
прутков, l
= 2.5 м;
Необходимое
сопротивление
электродов
без учета
коэффициента
использования
и. n
= rэ /
Rзк. =
32 / 2.38 = 13.46 Расстояние
между электродами
принимаем d = 2
м, l = 2 · 3
= 6 м. Необходимое
количество
электродов
с учетом н
. n
=шт. Принимаем
n =19 шт., при н
= 0.73. Для
соединения
электродов
применяем
стальную полосу
размером 25
4 мм длина полосы
l = 100 + 25 = 125 мм. Сопротивление
полосы l = 50 м
Ом при
l = 95 м, rн = 4.3 ·
50 / 125= 1.72 Ом В
зимний период
сопротивление
полосы:
rnз= rп ·
kmax = 1.72 ·
6 = 10.32 Ом
где:
kmax
коэффициент,
учитывающий
промерзание
грунта. Сопротивление
заземляющего
контура с учетом
полосы. Ом Cопротивление
заземления
у наиболее
удаленного
механизма. R=
Rзк + Rз.пр.
+Rз.ж.к.= 2 + 0.32 + 1.3 = 3.62 Ом что
удовлетворяет
требованиям
R = 4 Ом 4.3
Освещение
карьера. Освещение
экскаваторных
забоев, мест
работ бульдозеров
предусматривается
с применением
прожекторов
и фар, установленных
на механизмах.
Согласно требованию
ЕПБ проектом
принято общее
освещение
района ведения
горных работ
с минимальной
освещенностью
Еmin=0,5 лк.
Расчет ведется
методом наложения
изолюкс на
район ведения
горных работ.
Определить
суммарный
световой поток: ∑F
= ∑Fмин
* Sос * кз
* кп = 0.5 * 20000 * 1.4 * 1.5 = 21000 лм где
∑Fмин
– требуемая
освещенность
для отдельных
участков, ∑Fмин
= 0.5 лк; Sос
– площадь
освещаемого
участка, Sос
= 20000 м2; кз
– коэффициент
запаса, кз
= 1.4; кп
– коэффициент,
учитывающий
потери света,
кп = 1.5;
Освещение
осуществляется
светильниками
типа ПЗС – 45 с
мощностью лампы
1000Вт. Определяем
требуемое
количество
прожекторов: Nпр
= ∑F / Fл
* ηпр = 21000/ 21000 * 0.35 = 3 шт
где
Fл – световой
поток лампы
прожектора,
Fл = 21000 лм; ηпр
- к.п.д. прожектора,
ηпр = 0.35. Высота
установки
прожектора: hпр2
= Iмах / 300 =
140000 / 300 = 22 м где
Iмах –
максимальная
сила света
прожектора,
Iмах = 140000
кд. Необходимая
мощность
трансформатора: Sтр
= Fл * 10-3 /
ηс * ηос * cos
θос = 21 /
0.95 * 1 * 1 = 22 кВа
где
ηс – к.п.д.
осветительной
сети, ηос = 0.95; ηос
– к.п.д. светильников,
ηос = 1 cos
θос –
коэффициент
мощности ламп,
cos θос
= 1 Для
освещения
карьера применим
трансформатор
ТМ-6/0,4 с номинальной
мощностью 25
кВА, номинальным
напряжением:
входным – 6 кВ, выходным
– 0,4 кВ. Определяем
расчетный ток I
= Fл / 1.7 * U
* cos θос
* с
= 21000/1.7 * 220 * 1 * 1 = 56 А. Выбираем
марку провода
А-35 по расчетному
току. Выбор
кабеля для
питания лампы
введем по условию
Iдоп.> Iн.л ,
где
Iдл.доп
длительно
допустимый
ток, А;
Iн.л
номинальный
ток лампы, А;
Выбираем
кабель КРСПН
- 310
+ 16
с Iдоп.=
60 > Iн.л =
56, что требуется
по условию. 4.4
Электровооруженность
труда.
Характеризуется
соотношением
между затратами
труда и электроэнергией
израсходованной
в производственном
процессе.
Ээ
= Эа
/ nсп
* tсм
* nдн
= 10748000 /
где
Эа
– расход
электроэнергии
за год, Эа
=
nсп
–
списочный
состав рабочих,
nсп
=
tсм
-
продолжительность
рабочей смены,
tсм
= 19.5 ч.;
nдн
– количество
рабочих дней
в году, nдн
=
Удельный
расход электроэнергии.
Эу
= Эа
/ Vп
= 10748000 / 1142400 = 9.4 Вт/м3
где
Vп
– объем песков
в год, Vп
= 1142400 м3
Средневзвешенное
значения коэффициента
мощности.
_________
cos
= Эаэ
/ √
Эаэ2
+ Эр2
=
где
Эр
–
показания
счетчика реактивной
энергии за год,
Эр
=
Эаэ
- количество
активной энергии,
потребляемой
приемниками
за год, Эаэ
= Таблица
6.6 Расчет капитальных
затрат на
приобретение
оборудования. Ко л-во
единиц Таблица
6.7 Расчет капитальных
затрат на
приобретение
проводов и
кабелей. Норма
расхода
тыс.
руб./1
км Количество
линий,
шт. Таблица
6.8 -Затраты на
вспомогательные
материалы. Цена
за единицу тыс.
руб. Сумма
затрат
тыс.руб. Таблица
6.10- Расчет затрат
на амортизацию Таблица
6.11 - Эксплуатационные
затраты на
электрооборудование. На
единицу продукции
руб./м3
Таблица 4.3 –
Расчет заработанной
платы. Наименований профессий Штат,
чел. Число смен работы в
год одного рабочего ная ставка
в день, руб Годовой Фонд зар.
платы, тыс.руб. Основная зарплата, тыс.руб.
Дополнительная
зарплата
10% тыс.руб. Яв. Спис.
Северные
надбавки,
1.2 Старший
электрослесарь 580 Помощник
электрослесарь
Проверка
сети на потерю
напряжения
в пусковом
режиме. Проверка
сводится к
определению
фактического
напряжения
на зажимах
наиболее мощного
двигателя и
сравнения
данного значения
с допустимым
уровнем напряжения. ∆Uп
= Uо
- ∆Uр
/ 1 + [(xвн
* Кп
* Sном
* 10) / U2ном
] = 6000 – 1110 / 1 + где
Uо
– напряжение
трансформаторной
подстанции,
Uо
= 6000 В; ∆Uр
– потеря
напряжения
от прочей нагрузки,
∆Uр
= 1110 В; Кп
- пусковой
коэффициент
для экскаватора,
Кп =
1.6; Sном
– номинальная
мощность пускаемого
двигателя, Sном
= 1900 кв;
xвн
– внешнее
индуктивное
сопротивления
участка сети
от трансформатора
до пускаемого
двигателя, Ом; xвн
= xтр
+ xвл
+ x
кл =
где
xтр
– индуктивное
сопротивление
трансформатора; xвл
, x
кл -
индуктивное
сопротивление
воздушных и
кабельных
линий. xтр
= 10 * Uкз
* Uхх2
/ Sтр.ном
= 10 * 6.5 * 6.32
/ 35000 =
где
Uкз
– напряжения
коротко замыкания
трансформатора,
Uкз
= 6.5 В; Uхх
– напряжение
холостого хода
вторичной
обмотки трансформатора,
Uхх
= 6.3 В; Уровень
напряжения
на зажимах
двигателя в
момент его
пуска должен
удовлетворять
условию. ∆Uп
>= 0.75 Uном
5 Охрана
труда.
5.1 Анализ
условий труда.
На проектируемом
участке ожидается
следующие
вредные условия
труда.
1.При бурении
скважин бурстанками
шарошечного
бурения запыленность
может достигать
300 – 1900 мг / м3. Это
обусловливается
необходимостью
применения
высокоэффективных
средств пылеулавливания.
2. Эксплуатация
карьерных
дорог.
Здесь интенсивность
пылеобразования
зависит от
скорости движения
автомашины,
состояния
дороги, ее покрытия.
3. Выделения
выхлопных газов
от автомашины.
4. Проведения
массовых взрывов,
сопровождается
выделением
газов и пыли.
Все эти факторы
снижают производительность
труда и устойчивость
организма к
разному роду
заболевания.
5.2 Борьба
с пылью и ядовитыми
газами.
Основными
источниками
выделения пыли
на карьере
являются:
автосамосвалы,
бурение скважин
шарошечным
бурением, проведение
массовых взрывов
и экскаваторные
работы.
Основными
источниками
ядовитых газов
являются:
автосамосвалы,
бульдозеры,
проведение
массовых взрывов.
5.3Буровзрывные
работы.
Практика эксплуатации
бурового оборудования
показывает,
что добиться
существенного
снижения
запыленности
атмосферы
карьера путем
совершенствования
режимов и технологии
бурения не
представляется
возможным. В
связи с этим
основным методом
борьбы с пылью
на буровых
станках является
применение
пылеулавливающих
установок с
использованием
методов пылеулавливания
в забое скважин.
В связи с полудисперсным
составом буровой
мелочи очевидна
необходимость
создания
многоступенчатых
пылеулавливающих
устройств, для
улавливания
пыли всех фракций.
Все пылеулавливающие
установки к
бурстанкам,
как правило
имеют несколько
ступеней очистки
воздуха от
пыли. По принципу
улавливания
последней
ступени, они
подразделяются
на установки
с гравитационными
пылеуловителями,
с инерционными
жидкостными
и пористыми
уловителями.
При бурении
скважин, помимо
пылеулавливания
применяются
пылеподавления
с помощью
аэрорированных
растворов.
Бурение скважин
с помощью
аэрорированных
растворов
является одним
из наиболее
эффективных
и перспективных
способов
пылеулавливания.
Пылеобразование
при массовых
взрывах наиболее
интенсивно.
Однако, в следствии
быстрого выноса
основной массы
пыли в момент
взрыва за пределы
участка к моменту
допуска людей
в район проведения
взрыва становится
незначительным.
Тем не менее,
при взрывных
работах происходит
общее загрязнение
атмосферы
воздуха района,
а во-вторых,
значительное
количество
пыли скапливается
на бортах разреза,
которая сдувается
сильным ветром
и является
сильным источником
засоренности
общей атмосферы
карьера.
Снижение
загазованности
атмосферы при
проведении
массовых взрывов
достигается
с применением
ВВ с низким
кислородным
балансом, добавлением
в забойку различных
нейтрализаторов.
Для уменьшения
пылеобразования
добавляются
гидрообезпылеватели.
Гидрообеспылевание,
при массовых
взрывах можно
применять для
взрыва, одновременно
с ним и после.
Для гидрообеспылевания
до их проведения
применяются
в основном три
способа:
предварительное
орошение взрывного
блока;
предварительное
увлажнение
взрываемого
блока;
увлажнение
за счет свободной
фильтрации
воды из канав,
расположенных
на поверхности.
5.4 Экскаваторные
работы.
При работе
экскаваторов
воздушная среда
загрязняется
не только в
зоне работы
экскаватора,
но и в цело по
карьеру. В целях
уменьшения
образования
пыли при погрузке
предусматривается
методом орошения
в забоях.
5.5 Проветривание
разреза.
Разрезы имеющие
горизонтальное
или пологое
залегание
полезного
ископаемого
как правило
имеют небольшую
глубину и
проветривание
горных выработок
происходи за
счет естественной
силы ветра. На
проектируемом
участке преобладает
северо-западное
направление
ветра со скоростью
2 м/ч. наибольшая
сила ветра
обычно наблюдается
во второй половине
дня. Штилевые
периоды, в основном
в летнее и зимнее
время и достигает
80 дней в году.
Строительство
разрезной
траншеи и развития
горных работ
проектируется
по ряду экономических
и технологических
показателей
с востока на
запад – следовательно
основное направление
ветров будет
иметь угол к
рабочему борту
45град. (смотреть
схему проветривания
рисунок 5.1). Как
видно из сечения
А-А естественная
схема проветривания
будет рециркуляционно-
прямоточная.
5.6 Аэрология.
5.6.1 Расчет
выбросов вредных
веществ в атмосфере
карьера.
Буровые работы.
Количество
пыли, выделяющиеся
при работе
буровых станков.
Gп = 0.785 * d2
* Vб * ρ * в
* Кп (1 – η) * 103 / 3.6
=
= 0.785 * 0.2872 * 9 * 1.9 * 0.1 * 0.02 (1 – 0.82) *
103/ 3.6 = 0.11 г / с;
где d – диаметр
скважины, d
= 0.287 м;
Vб – скорость
бурения, Vб
= 9 м/ч;
ρ – плотность
буримых пород,
ρ = 1.9 т/м3;
в – содержание
пылевой фракции
в буримой мелочи,
в = 0.1 дол. ед.
Кп - доля пыли
приходящая
в аэрозоль, Кп
= 0.02.
η – эффективность
средств пылеулавливания,
η = 0.82
Взрывные работы.
Загрязнение
атмосферного
воздуха при
взрывных работах
в карьерах
происходит
за счет выделения
вредных веществ
из пылегазового
облака и выделение
газов из взорванной
горной массы.
Пылегазовое
облако представляет
собой мгновенный
залповый
неорганизованный
выброс твердых
частиц и нагретых
газов включая
оксид углерода
и оксид азота.
Взорванная
горная масса-
постоянно
действующая
в течении периода
ее экскавации
источник выброса
оксида углерода,
количество
которой следует
принять равным
50% от его выброса
с пылегазовым
облаком.
Количество
вредных веществ
выбрасываемых
с пылегазовым
облаком при
производстве
одного взрыва,
определяется
по формуле:
Для пыли
Gпв = К
*gуд * А (1 –
η) * 106 / t = 0.16 * 0.067
* 33.5 (1 – 0.7) * 106 / 900 =
= 120 г/с;
где К - безразмерный
коэффициент,
учитывающий
гравитационное
оседание веществ
в пределах
карьера, К = 0.16;
t - время
рассеивания
пылегазового
облака, t
= 900 с;
gуд - удельное
выделение
вредных веществ
при взрыве 1 т.
ВВ, gуд =
0.067
А - количество
взорванного
ВВ, А = 33.5 тонн.
Для оксида
азота
Gгв = 1 *
0.0025 * 33.5 (1 – 0.7) * 106 / 900 = 28 г/с;
Для оксида
углерода
Gгв = 1 *
0.006 * 33.5 (1 – 0.7) * 106 / 900 = 67 г/с;
Погузочно -
разгрузочные
работы.
Процессы погрузки
горной массы
в автосамосвалы
сопровождается
интенсивным
выделением
в атмосферу
карьера пыли.
Количество
пыли, выделяющихся
при перемещении
породы, определяется
по формуле:
Gпп = К0
* К1 * К2 * К3 *
Пэ * 106 / 3600 =
= 0.06 * 0.06 * 0.3 * 0.4 * 185 *106 / 3600 = 22 г/с;
где К0 - коэффициент,
учитывающий
долю полевой
фракции в материале,
К0 = 0.06;
К1 - доля полевой
фракции переходящей
в аэрозоль, К1
= 0.06;
К2 - коэффициент,
учитывающий
влажность
горной массы,
К2 = 0.3;
К3 - коэффициент,
учитывающий
высоту падения
материала, К3
= 0.4;
Пэ - количество
перерабатываемой
экскаватором
породы, Пэ
= 185 т/ч;
Транспортировка
горной массы
карьерными
автосамосвалами
Пылеобразование
при работе
карьерного
автотранспорта
определяется:
G = С1 * С2
* С3 * N * L
* g / 3600 = 1.9 * 2 * 0.5 * 3 * 1 * 1450 /
3600 =
= 3 г/с
где С1-коэффициент
учитывающий
среднюю грузоподъемность
автотранспорта,
С1 = 1.9;
С2 - коэффициент
учитывающий
скорость передвижения
автотранспорта,
С2 = 2;
С3 - коэффициент
учитывающий
состояние
автодорог, С3
= 0.5;
N - число
ходок всего
автотранспорта
в час, N = 3;
L - средняя
протяженность
одной ходки,
L = 1 км;
g - пылевыделение
в атмосферу
на один километр
пробега, g
= 1450 г/км;
Выбросы токсичных
газов. При работе
дизельной
технике состав
выхлопных газов
в атмосферу
карьера выделяется:
сажа, оксид
углерода, оксид
азота, сернистый
ангидрид,
углеводороды
и бенз(а)пирен.
Количество
выделяемых
в атмосферу
загрязняющих
веществ определяется.
Кi = в *
V * gi
/ 3600 ;
где в - контрольный
расход топлива
на 1 час работы,
кг;
V - cредняя
скорость движения
той или иной
техники, км/ч;
gi
- удельные
выбросы загрязняющих
веществ, г/кг.
Таблица 5.1 –
Количество
выделяемых
в атмосферу
карьера загрязняющих
веществ, г/с.
Загрязняющие
вещества
Удельные
выбросы,
г/кг
5.6.2 Определение
общего баланса
вредности в
атмосфере
карьера.
Суммарная
интенсивность
поступления
одноименных
газов или пыли
в атмосферу
карьера определяется:
К = Σ ni
* Кi * Gi
=
= 1 * 0.11 + 1 * 216 + 1 * 22 +3 * 33 +3 * 0.86 +1 * 0.71 + 1 * 1.5 =
342 г/с
ni -
число расположенных
в проветриваемой
зоне однотипных
источников;
Gi -
интенсивность
выделения
данной вредности
однотипными
источниками;
Кi-коэффициент
одновременной
работы источников,
рассматриваемого
типа;
5.6.3.Определение
общего загрязнения
атмосферы
карьеров.
Схема проветривания
рециркуляционно-
прямоточная
следовательно
формула для
определения
концентрации
вредных веществ
будет такая:
В зоне рециркуляции
Ср = (33.3 * Gобщ
/ xср * Uр
* L1) + C0
=
где Gобщ
– суммарная
интенсивность
поступления
вредностей
в рециркуляционную
зону от источника,
находящихся
в ней и на подветренном
борту, проветриваемом
по схеме, Gобщ
= г/с;
xср –
расстояние
от границы до
зоны рециркуляции
в направлении
движении ветра
от точки, в которой
определяется
концентрации
вредностей,
xср = м;
L1 – длина
зоны рециркуляции
в направлении,
перпендикулярном
движению ветра,
L1 = м;
C0 – концентрация
загрязненных
веществ в воздухе,
поступающих
в карьер, C0
= г/м3
Uр – расчетная
скорость, Uр
= м/с;
Uр = (1 – р) *
Uо =
где р – степень
ослабления
скорости ветра,
зависит от
степени закрытости
горизонта
внешними неровностями
рельефа, р = ;
Uо – характер
скорости ветра
для рассматриваемого
района, Uр
= м/с;
За пределами
С = (15 * Gобщ
/ xср * Uр
* L1) + C0
=
5.7 Охрана
труда, промсанитария
и противопожарная
профилактика.
5.7.1 Анализ
условий труда
и опасности
проектируемых
производственных
объектов.
Перечень основных
неблагоприятных
факторов
производственной
среды на горных
предприятиях
представлены
таблицы 5.7.1
Таблица 5.7.1.1-
Характеристика
факторов
производственной
среды на проектируемых
работах
Като
– 1500GV
Оценка условий
труда работников
по тяжести
трудового
процесса производится
для основных
работников,
занятых на
проектируемых
работах.
В основу анализа
положена масса
поднимаемого
груза, переносимого
в ручную, физическая
динамическая
нагрузка,
стереотипные
рабочие движения,
рабочая поза,
наклоны корпуса,
перемещения
в пространстве
и другие показатели
физического
труда. Здесь
же дана оценка
(количественная
оценка) исходя
из общепринятой
классификацией
условия труда
по тяжести
(таблица 5.7.2).
Таблица 5.7.1.2 - Оценка
условий труда
по тяжести
трудового
процесса
Профессии
и должности
работников
Класс
тяжести труда
Допустимые
значения
Рабочая
поза, %/см:
сидя
стоя
2. Перемещения
в пространстве:
по горизонтали
- по вертикали
не нормируется
до 60%
до 8 км
до 4 км
2
Машинист
экскаватора,
бурстанка,
промприбора,
бульдозера,
водитель БелАЗа.
1. Стереотипное
рабочее движения,
количество
в смену:
- при работе
с преимущественным
участием рук
и плечевого
пояса.
2. Рабочая
поза,%/см
- сидя
- фиксированная
до 20000
не нормируется
до
25%
3.1
Помощник
машиниста
экскаватора,
бурстанка,
промприбора,
Доводчик.
1. Масса поднимаемого
и переносимого
груза вручную,
кг:
- подъем и
перемещения
тяжести при
чередовании
с другой работай.
- подъем и
перемещения
тяжести постоянно
в течении смены
2. Наклоны
корпуса, колич./
см:
- наклоны
корпуса вынужденное
более 30 град.
до 30
до 15
51 - 100
3.1
1. Масса поднимаемого
и переносимого
груза вручную,
кг:
- подъем и
перемещения
тяжести при
чередовании
с другой работай.
- подъем и
перемещения
тяжести постоянно
в течении смены
2. Наклоны
корпуса, колич./
см:
- наклоны
корпуса вынужденное
более 30 град.
до 30
до 15
51 - 100
3.2
Условия труда
на производстве
признаются
вредными и
опасными, если
хотя бы один
из анализируемых
показателей
тяжести труда
имеет фактическое
значение, превышающее
допустимое.
Оценка условий
труда по напряженности
трудового
процесса производится
для работников,
работа которых
подвергалась
анализу ранее.
Условия труда
на анализируемом
рабочем месте
признаются
вредными и
опасными, если
общее число
показателей
напряженности
труда класса
3.1 при анализе
составит 6 и
более единиц.
Результаты
оценки условий
труда по напряженности
приведены в
таблице 7.5.3.
Таблица 5.7.1.3 - Оценка
условий труда
по напряженности
трудового
процесса
Класс
тяжести труда
Допустимые
значения
1. Содержание
работы
2. Восприятия
сигналов
( информации)
и их охрана
3. Степень
сложности
задания.
4. Степень
ответственности.
Значительность
ошибок.
5. Степень
риска для
собственной
жизни.
6. Степень
риска за безопасность
других лиц.
7. Фактическая
продолжительность
рабочего дня,
час.
8. Сменность
работы.
Решения
сложных задач
по известным
алгоритмам,
работа по
серии инструкции.
Восприятия
сигналов с
последующим
со постановления
фактических
значений
параметров
с их номинальными
значениями.
Заключительная
оценка.
Обработка
проверка и
контроль за
выполнением
задания.
Несет ответственность
за функциональное
качество основной
работы. Влечет
за собой исправления
за счет дополнительных
усилий всего
коллектива.
Исключена.
Вероятно.
10 - 12
Двухсменная
(работа в ночную
смену).
Таблица 5.7.1.4 –
Продолжении
таблицы 5.7.1.3
Класс
тяжести труда
Допустимые
значения
Машинист
экскаватора,
бурстанка,
промприбора,
бульдозера,
водитель БелАЗа.
1. Содержание
работы
2. Восприятия
сигналов
( информации)
и их охрана
3. Степень
сложности
задания.
4. Характер
выполнения
работы.
5. Длительность
сосредоточенного
наблюдения.
6. Плотность
сигналов(световых,
звуковых) и
сообщений в
среднем за
час работы.
7.Число объектов
одновременного
наблюдения.
8. Степень
ответственности.
Значительность
ошибки.
9. Фактическая
продолжительность
рабочего дня,
час.
10. Сменность
работы.
Решения
сложных задач
по известным
алгоритмам,
работа по
серии инструкции.
Восприятия
сигналов с
последующим
корректировкой
действий.
Обработка,
выполнения
задания и его
проверка.
Работа по
установленному
графику с
возможной
коррекцией
по ходу деятельности.
26 – 50%.
76 -175.
6 - 10
Несет ответственность
за функциональное
качество
вспомогательных
работ. Влечет
за собой дополнительные
усилия со стороны
вышестоящего
руководства.
10 - 12
Двухсменная
(работа в ночную
смену).
Таблица 5.7.1.5 –
Продолжении
таблицы 5.7.1.4
Помощник
машиниста
экскаватора,
бурстанка,
промприбора,
доводчик,
взрывник,
слесарь,
дежурный слесарь
1. Содержание
работы
2. Восприятия
сигналов
( информации)
и их охрана
3. Степень
риска для
собственной
жизни.
4. Степень
риска за безопасность
других лиц.
5. Число
элементов(приемов)
необходимо
для реализации
простого задания.
6. Фактическая
продолжительность
рабочего дня,
час.
10. Сменность
работы
Решения
сложных задач
по известным
алгоритмам,
работа по
серии инструкции.
Восприятия
сигналов с
последующим
корректировкой
действий.
Вероятно.
Вероятно.
9 - 6
10 - 12
Двухсменная
(работа в ночную
смену).
Основные опасные
производственные
факторы при
работе горного
оборудования.
Объектом внимания
здесь выступает
техника, применяемая
на открытых
горных работах:
экскаваторы,
буровые станки,
автосамосвалы,
трансформаторные
подстанции.
Таблица 5.7.1.6 Основные
опасные производственные
факторы.
Характерные
нарушения
работников,
Определяющие
фактор.
Пребывания
в близи экскаватора
при его работе.
Перечень и
краткая характеристика
основных возможных
чрезвычайных
ситуаций на
местах проведения
горных работ:
-нарушение
работы водоотливных
установок;
-потери устойчивости
бортов карьера;
-аварии на
экскаваторах
и автосамосвалах;
-пожары на складах
ВМ и других
производственных
объектах;
-короткое замыкание
на трансформаторных
подстанциях;
-загрязнение
атмосферы
карьеров.
Все проектируемые
объекты на
Кадали- Макитском
месторождении
является в той
или иной степени
опасности.
5.7.2 Основные
мероприятия
по обеспечению
безопасных
и здоровых
условий труда
на проектируемых
работах .
Организация
работ по охране
труда:
- обучение по
охране труда
рабочих и ИТР;
- управление
охрана труда;
- основные
должностные
обязанности
по охране труда
непосредственных
руководителей
работ;
- основная
документация
по охране труда
на объектах
работ.
Медицинское
и санитарно-
бытовое обслуживание
работающих.
Периодичность
медицинских
осмотров
устанавливается
исходя из наличия
на рабочих
местах вредных,
опасных веществ
и производственных
факторов и
характера
проводимых
работ. За основу
принимается
наименьшая
периодичность
осмотра.
Таблица 5.7.2.1 - Сведения
о медицинских
осмотрах работников
Вредные,
опасные вещества
и производственные
факторы. Характер
проводимых
работ
Медицинские
противопоказания
В
лечебно-проф.учр.
Повышенная
температура
воздуха: до
4 град. выше
верхней границы
допустимой.
1 Хроническое
рецидивирующие
заболевания
кожи.
2 Выражения
вегетативного
сосудистая
дистония.
Машинист
экскаватора,
бурстанка,
промприбора,
бульдозера,
водитель БелАЗа.
Локальная
вибрация при
нормативных
уровнях и
превышения
ПДУ
Производственный
шум при превышении
ПДУ 80 дБА:
- от 81 до 99 дБА
- от 100 дБа и
выше
Работы связанные
с:
региональными
мышечными
напряжениями
преимущественно
мышц рук и
плечевого
пояса.
1 раз в год
1 раз в 2 года
1раз в год
1 раз в год
1 раз в 3 года
1 раз в 5лет
1раз в 3 года
1раз в 3 года
1 Облитерирующие
заболевания
артерий, периферический
ангиоспазм.
2 Хронические
заболевания
нервной системы.
3 Высокая и
осложненная
близорукость.
1 Стойкие
понижения
слуха, любые
этилогии.
2 Отосклероз.
3 Нарушении
вестибулярного
аппарата.
1 Хроническое
заболевания
нервной системы.
2 Облитерирующие
заболевания
артерий, периферический
ангиоспазм.
3 Выражения
варикозное
расширения
вен нижних
конечностей,
геморрой.
4 Болезни
сердца.
Помощник
машиниста
экскаватора,
бурстанка,
промприбора,
доводчик,
взрывник,
слесарь,
дежурный слесарь
1 раз в год
1 раз в 3 года
1 Хроническое
заболевания
нервной системы.
2 Облитерирующие
заболевания
артерий, периферический
ангиоспазм.
3 Выражения
варикозное
расширения
вен нижних
конечностей,
геморрой.
4 Болезни
сердца.
Таблица 5.7.2.2 –
Продолжении
таблицы 5.7.2.1
Вредные,
опасные вещества
и производственные
факторы. Характер
проводимых
работ
Медицинские
противопоказания
В
лечебно-проф.учр.
Помощник
машиниста
экскаватора,
бурстанка,
промприбора,
доводчик,
взрывник,
слесарь,
дежурный слесарь
Физические
перегрузки:
- подъем и
перемещения
тяжести
(постоянно
более двух
раз в час)
Работы связанные
с: вынужденные
наклоны корпуса
( 30 град. по вертикали).
1 раз в год
1 раз в 3 года
1 Хроническое
заболевания
нервной системы.
2 Облитерирующие
заболевания
артерий, периферический
ангиоспазм.
3 Выражения
варикозное
расширения
вен нижних
конечностей,
геморрой.
4 Болезни
сердца.
Обеспечения
работающих
средствами
индивидуальной
защиты.
Таблица 5.7.2.3 -
Обеспеченность
работающих
средствами
индивидуальной
защиты
Профессии
и должности
работников
Наименования
средств
индивидуальной
защиты.
Костюм
хлопчатобумажный
Сапоги резиновые
Рукавицы
комбинированные
Портянки
суконные
Куртка на
утепленной
прокладке
Брюки на
утепленной
прокладке
Валенки
1
1 пара
3 пары
2 пары
по поясам
по поясам
по поясам
Машинист
экскаватора,
бурстанка,
промприбора,
бульдозера,
водитель БелАЗа
Костюм
хлопчатобумажный
Сапоги резиновые
Рукавицы
комбинированные
Портянки
суконные
Куртка на
утепленной
прокладке
Брюки на
утепленной
прокладке
Валенки
1
1 пара
4 пары
2 пары
по поясам
по поясам
по поясам
Помощник
машиниста
экскаватора,
бурстанка,
промприбора,
Костюм
хлопчатобумажный
Сапоги резиновые
Рукавицы
комбинированные
Портянки
суконные
Куртка на
утепленной
прокладке
Брюки на
утепленной
прокладке
Валенки
1
1 пара
4 пары
2 пары
по поясам
по поясам
по поясам
Таблица 5.7.2.4 –
Продолжении
таблицы 5.7.2.3
Профессии
и должности
работников
Наименования
средств
индивидуальной
защиты.
Слесарь,
дежурный слесарь,
взрывники.
Костюм
брезентовый
Сапоги резиновые
Рукавицы
брезентовые
Портянки
суконные
Куртка на
утепленной
прокладке
Брюки на
утепленной
прокладке
Валенки
1
1 пара
6 пары
2 пары
по поясам
по поясам
по поясам
Доводчик
Костюм прорези
новый
Сапоги резиновые
Рукавицы
комбинированные
Портянки
суконные
Перчатки
резиновые
Куртка на
утепленной
прокладке
Брюки на
утепленной
прокладке
1
1 пара
6 пары
2 пары
до износа
по поясам
по поясам
Нормализация
условий труда
на объектах
работ заключается
в установлении
нормальных,
допустимых
уровней и мер
по защите работающих
от неблагоприятного
воздействия
пыли, газа, шума,
вибрации и
других факторов
производственной
среды.
Общие требования
по охране труда
и техники
безопасности.
Все рабочие
и ИТР, поступающие
на карьер, или
переводимые
с одной работы
на другую, должны:
-пройти
предварительное
медицинское
обследование;
-пройти
предварительное
обучение по
технике безопасности;
-иметь соответствующую
квалификацию;
-быть обученным
безопасным
приемами работы
на обслуживаемом
оборудовании
и методам оказания
первой медицинской
помощи;
-ознакомиться
под роспись
с руководством
по эксплуатации
оборудования,
местными
инструкциями,
техническими
условиями и
технологическими
картами по
безопасному
ведению отдельных
процессов,
утвержденными
техническим
руководителем
ЗАО «Светлый».
Все рабочие
в период работы
обязаны:
-проходить
ежегодную
периодическую
проверку знании
по ТБ;
-проходить
внеочередные
инструктажи
по ТБ при изменении
технологии
производственного
процесса, введении
новых инструкций
и анализе несчастных
случаев, происшедших
на аналогичных
предприятиях;
-уметь оказывать
первую медицинскую
помощь;
-выполнять
указания лиц
технического
надзора ,требования
предупредительных
надписей, знаков,
сигналов;
-при обнаружении
опасности,
угрожающей
здоровью и
жизни персонала
принимать меры
для предотвращения
несчастного
случая и немедленно
сообщать об
опасности лицу
технического
надзора; -в части
обеспечения
безопасных
условий труда
быть требовательным
к себе и к рабочим
смены.
5.8.1 Требования
по ТБ при эксплуатации
оборудования.
1 Горные работы.
Горные и
геологоразведочные
выработки в
местах, представляющих
опасность
падения в них
людей, а также
полости отработанных
подземным
способом запасов,
провалы и воронки,
должны быть
ограждены
предупредительными
знаками, освещенными
в темное время
суток.
В нерабочее
время землеройные,
погрузочные
и горно-транспортные
машины должны
быть отведены
от забоя в безопасное
место, рабочий
орган землеройных
машин опущен
на землю, двигатель
выключен, кабина
заперта. Землеройные,
погрузочные
и горно-транспортные
машины должны
быть в исправном
состоянии:
снабжены действующими
сигнальными
устройствами,
тормозами,
ограждениями
доступных
движущихся
частей, противопожарными
средствами,
иметь освещение,
комплект
исправного
инструмента
и необходимую
контрольно-измерительную
аппаратуру.
Исправность
машин должна
проверяться
ежесменно
машинистом,
еженедельно
- механиком
карьера, с
соответствующей
регистрацией
в бортовых
журналах.
Присутствие
посторонних
лиц в кабинах
землеройных
горнотранспортных
машин запрещается.
Для
осмотра ножа
бульдозера,
ковша экскаватора
cнизу
он должен быть
опущен на надежные
подкладки, а
двигатель
бульдозера
(экскаватора)
выключен. Запрещается
находиться
под поднятым
ножом, (ковшом)
без их расположения
на надежных
подкладках.
Запрещается
работа на бульдозере
без блокировки,
исключающей
запуск двигателя
при включенной
коробке передач
и при отсутствии
устройства
для запуска
двигателя из
кабины.
Земляное
полотно карьерных
дорог сооружается
из прочных
грунтов. Не
допускается
применение
для насыпей
пород , содержащих
глины, дерн и
растительные
остатки.
При затяжных
уклонах дорог
(более 0,06) должны
устраиваться
горизонтальные
площадки с
уклоном 0,02 длиной
не менее 50м и
не более, чем
через каждые
600м длины затяжного
уклона.
Скорость
движения автомобилей
по карьерным
дорогам устанавливается
руководством
ЗАО «Светлый»
с учетом местных
условий и не
должна превышать
20 км/час.
На
карьерных
автомобильных
дорогах движение
машин осуществляется
без обгона.
При
погрузке автомобилей
экскаватором
должны выполняться
следующие
правила:
а) ожидающий
погрузки автомобиль
должен находиться
за пределами
б) находящийся
под погрузкой
автомобиль
должен быть
заторможен;
в) погрузка
в кузов автомобиля
должна производиться
только сбоку
или сзади; перенос
ковша над кабиной
автомобиля
запрещается;
г) нагруженный
автомобиль
должен следовать
к пункту разгрузки
только после
разрешающего
сигнала машиниста
экскаватора;
д) находящийся
под погрузкой
автомобиль
должен быть
в пределах
видимости
машиниста;
кабина
карьерного
автосамосвала
должна быть
перекрыта
специальным
защитным
козырьком,
обеспечивающим
безопасность
водителя
при погрузке.
При отсутствии
защитного
козырька водитель
при
погрузке автомобиля
обязан выйти
из кабины и
находиться
за
пределами
радиуса действия
ковша экскаватора.
При работе
карьерного
автосамосвала
запрещается:
а) движение
автомобиля
с поднятым
кузовом;
б) движение
задним ходом
к месту погрузки
на расстояние
более 30м (за
исключением
случаев проведения
траншей);
в) переезжать
через кабели,
проложенные
по почве без
специальных
предохранительных
укрытий;
г) перевозить
посторонних
людей в кабине,
разрешается
проезд в кабинах
технологических
автомобилей
лицам технического
надзора и отдельным
рабочим при
наличии у них
письменного
разрешения
руководства
карьера «Кадали-Макит»;
д) оставлять
автомобиль
на уклонах и
подъемах, в
случае остановки
автомобиля
на подъеме или
уклоне вследствие
технической
неисправности
водитель должен
принять меры,
исключающие
самопроизвольное
движение автомобиля:
выключить
двигатель,
затормозить
машину, подложить
под колеса
упоры (башмаки)
е) производить
запуск автомобиля,
используя
движение автомобиля
под уклон.
5.8.2 Обогащение.
Загрузка
материала
кондиционного
пласта в бункер
ВПК -1000 промпрнбора
бульдозером
осуществляется
по разрешающему
сигналу оператора
, установленному
перед бункером
(в дневное время
— флажковый,
в ночное -
световой).
Запрещается
пребывание
обслуживающего
персонала в
зоне разгрузки
автосамосвалов
на пандусе
транспортного
прибора ПКБШ-100 ;
Запрещается
эксплуатация
гидрогрохота,
концентратора
« Орокон» без
постоянного
надзора за
режимом их
загрузки-разгрузки,
периодической
очистки их
рабочих органов
от дресвы и
металлических
предметов.
При обслуживании
электроустановок
потребителей
запрещается:
- ремонтировать
злектрооборудованне
под напряжением;
- эксплуатировать
без заземления;
-осуществлять
запуск в работу
со снятыми или
поврежденными
устройствами
подключений
силовых кабелей,
соединительных
муфт, защитной
брони силовых
кабелей;
-осуществлять
подвешивание,
перенос силовых
электрокабелей,
находящихся
под напряжением
без диэлектрических
средств защиты
от поражения
электрическим
током;
-использовать
электроинструмент
и электрооборудование
со снятыми
или поврежденными
изолирующими
ручками, держателями
и пусковыми
устройствами.
5.8.4
Заземление.
Заземлению
подлежат
металлические
части электроустановок,
нормально не
находящиеся
под напряжением,
но которые в
случае повреждения
изоляции могут
оказаться под
ним.
Сеть заземления
оборудуется
путем непрерывного
соединения
между собой
заземляющих
проводников
и заземляющих
жил гибких
кабелей. В качестве
центрального
заземлителя
используется
заземляющий
контур понизительной
электроподстанции
35 /6 кВ.
Дополнительные
заземлители
подключаются
к магистрали
заземления.
Сеть 0,4 кВ должна
быть выполнена
с изолированной
нейтралью и
оборудована
защитой от
однофазных
замыкании на
землю с установкой
реле.
Корпуса
электрооборудования,
которые могут
оказаться под
напряжением,
должны надежно
заземляться
болтовым или
сварочным
соединением
с заземляющим
устройством,
сопротивление
которого не
должно превышать
4 Ом.
В специально
отведенных
местах оборудуются
места хранения
средств индивидуальной
защиты от поражения
электрическим
током (диэлектрические
перчатки, боты,
коврики), своевременно
прошедшие
периодическую
проверку.
Перед использованием
защитных
средств их
тщательно
осматривают
и очищают. Необходимо
проверить, нет
ли на них внешних
повреждений,
а также по клейму
— соответствуют
ли они напряжению
данной установки,
и не истек
ли срок их
периодического
испытания.
При обнаружении
неисправных
защитных средств
или с просроченным
клеймом проверки
их следует
немедленно
изъять из применения.
Номенклатуру
защитных средств
, места их хранения
и расположения
устанавливает
(Главный инженер
ЗАО « Светлый».
5.8.5 Освещение.
Промплощадка,
территория
района ведения
горных работ,
рабочие места
операторов
обогагительных
установок,
насосные станции,
отвалы торфов,
водоудерживающие
дамбы и подходы
к ним в темное
время суток
должны быть
освещены в
соответствии
с нормами (ЕПБ
стр. 86, 87. табл. 2).
Светильники
должны быть
расположены
таким образом,
чтобы можно
было безопасно
их обслуживать
без снятия
напряжения
с электрооборудования.
Для питания
светильников
общего освещения
должно применяться
напряжение
не выше 220 В. Для
питания светильников
местного
стационарного
освещения с
лампами накаливания
следует применять
напряжение
не выше 220 В , и в
помещениях
с повышенной
опасностью
не выше 36 В.
Промплощадка
базы карьера
раздельной
добычи «Кадали-Макит»
и территория
горных работ
освещаются
прожекторами,
установленными
на углах их
периметров.
Питание сети
освещения
выполняется
через разделительный
трансформатор
380 / 220 В.
5.8.6 Сигнализация.
Пульты управления
землеройной,
погрузочной
и горно-транспортной
техники, промывочной
установки
оборудуются
звуковой и
световой
сигнализацией.
Таблица сигналов
располагается
на работающем
механизме или
вблизи от него.
С назначением
сигналов
ознакамливается
весь персонал
карьера «
Кадали-Макит»
Сигнализация
оборудуется:
на загрузке
массы исходной
в бункер ВПК
- 1000 - флажковая
и световая, на
землеройных,
погрузочных
и горнотранспортных
машинах - звуковая.
Карьер должен
оборудоваться
телефонной
связью (радиосвязью)
между участками
производства
горных работ,
диспетчерской
службой карьера
и промышленно-бытовой
базой ЗАО «
Светлый»
(пос.Кропоткин).
На экскаваторах,
тяжелых бульдозерах
и карьерном
транспорте
устанавливаются
мобильные
радиостанции.
5.8.7 Ремонтные
работы.
При эксплуатации
землеройного,
погрузочного,
транспортного
и обогатительного
оборудования
необходимо
проводить
регулярные
профилактические
осмотры и ремонт
оборудования
в сроки, предусмотренные
графиками,
утвержденными
техническим
руководителем
ЗАО « Светлый».
Монтажные
и ремонтные
работы на
основном
технологическом
оборудовании
выполняются
по наряд допускам,
технологическим
картам, руководствам
и проектам
организации
работ (ПОР). Монтаж
и ремонт выполняются
под руководством
ответственного
лица за их ведение.
Рабочие, занятые
производством
монтажа и ремонта,
ознакамлнваются
под роспись
с указанными
инструкциями,
обеспечиваются
соответствующей
спецодеждой
и средствами
индивидуальной
защиты
Профилактические
осмотры проводятся
персоналом
два раза в сутки
по 1-му часу на
стыке смен,
ремонтные
работы по графикам
- службой ППР
участка
Все работы
по перемещению
грузов выполняются
по указанию
и с разрешения
лиц. ответственных
за безопасное
проведение
работ и перемещение
грузов.
При выполнении
работ с лестниц
на высоте более
1,5 м рабочие должны
пользоваться
предохранительными
поясами со
страховочными
канатами.
Перечень
работ повышенной
опасности,
выполняемых
по наряд допускам.
1.Все виды
строительных
и ремонтных
работ на водоудерживающих
дамбах;
2.Аварийные
работы на дамбах,
каналах, илоотстойниках.
связанные с
их возможным
нарушением
в период паводков;
3 Взрывные
работы;
5.Ремонтные
работы в электроустановках
6 Монтажные
и такелажные
работы: при
монтаже-демонтаже
экскаваторов
Като -1500, а/самосвалов
и буровьй станков.
7 Работа
грузоподъемных
механизмов
на пункте ППР
и в непосредственной
близости ЛЭП;
5.8.8 Производственная
санитария.
Общими и
специфическими
требованиями
в части производственной
санитарии при
отработке
месторождения
р. Хомолхо
(Кадали-Макитская
терраса) являются:
1 Все рабочие
и ИТР, помимо
предварительного
медицинского
освидетельствования
перед направлением
на работу, подлежат
обязательному
периодическому
медицинскому
осмотру в сроки,
установленные
министерством
здравоохранения
РФ.
2.Все рабочие,
ИТР и служащие
должны пройти
инструктаж
по промышленной
санитарии,
личной гигиене
и по оказанию
неотложной
помощи пострадавшим
на месте несчастных
случаев.
3 Рабочие и
ИТР с выявленными
хроническими
заболеваниями
органов дыхания,
а также с подозрением
на вибрационное
и другие профессиональные
заболевания
должны быть
взяты на учет
и систематическое
диспансерное
наблюдение.
4 Лица, у которых
при медицинских
осмотрах обнаружено
заболевание,
препятствующее
использованию
их на выполняемой
работе, должны
быть переведены
на другую работу
в соответствии
с заключением
врачебной
комиссии.
5 В ЗАО «Светлый»
ежегодно
разрабатываются
мероприятия
по систематическому
улучшению
условий труда
на рабочих
местах. Сроки
приведения
всех рабочих
мест в соответствии
с действующими
нормами устанавливаются,
но согласованию
с местными
органами санитарного
надзора.
6.Административно-бытовые
помещения
располагаются
в базовом поселке
Кропоткин.
7 Пункт приема
пищи оборудуется
на месте производства
работ в соответствии
с требованиями
Госсанинспекции.
8 В базовом
поселке Кропоткин
оборудуется
баня с душевым
отделением
и отделением
для сушки, хранения
спецодежды.
9 Водоснабжение
для хозяйственно-бытовых
нужд предусматривается
из речки Кадали-Макит
(выше ведения
горных работ).
10 Питьевое
водоснабжение
предусматривается
из речки Кадали-Макит
с водозабором,
расположенным
выше ведения
горных работ.
11 На рабочих
местах предусматривается
наличие аптечек
первой медицинской
помощи.
12 Непосредственно
на месте производства
горных работ
предусматривается
устройство
передвижного
помещения для
приема пищи
и обогрева. Там
же располагаются
бачки с питьевой
водой.
5.8.9 Противопожарная
защита.
Комплекс
мероприятий
по обеспечению
противопожарной
защиты объектов
и оборудования
включает в себя
следующие
требования
1Ежегодно
руководителем
предприятия
разрабатываются
и согласовываются
с местными
органами
Госпожнадзора
мероприятия
по обеспечению
противопожарного
состояния
промышленных
и бытовых объектов,
которые предусматривают:
1.1Строительство
и эксплуатацию
объектов в
соответствии
противопожарных
Норм и Правил.
1.2 Назначение
ответственных
за противопожарное
состояние
объектов.
1.3 Расчет
потребности,
обеспечение
наличия и
указания о
местах хранения
средств пожаротушения.
1.4 Заключение
договора с
местной пожарной
командой на
профилактическое
обслуживание,
направленное
на предупреждение
возгораний.
1.5 Периодичность
противопожарного
обследования
объектов
1.6 0беспечение
передвижных
машин, и землеройных
агрегатов
углекислотными
огнетушителями.
1.7 Определение
средств и методов
тушения пожаров.
1.8 Определение
и оборудование
мест проведения
газосварочных
работ, хранения
баллонов с
газом.
1.9Необходимость
в наличии
мотопомпы,
противопожарного
водопровода,
резервуаров
с водой и т.д..
2 Горюче-смазочные
и обтирочные
материалы
на рабочих
местах хранятся
в закрытых
металлических
сосудах.
Хранение
легковоспламеняющихся
веществ на
рабочих местах
- запрещается.
З Все землеройные,
погрузочные,
транспортные
машины, производственные
и подсобные
помещения,
обеспечиваются
первичными
средствами
тушения и пожарным
инвентарем,
количество
этих средств
и их содержание
должны соответствовать
ГОСТ 12.4.009-83 4.Ответственность
за наличие и,
контроль за
сохранностью
противопожарных
средств возлагается
на начальника
карьера «
Кадали-Макит».
5.Обязательным
является оборудование
трех противопожарных
щитов (один
на пункте ППР
, второй у помещения
выдачи наряд
заданий на
базе, третий
- на складе ГСМ
) со следующей
комплектацией:
- ящик
с песком емкостью
0,5 м.3
1 шт.
- кошма или
брезент (2 х 2 м) 1
шт.
- бочки
с водой емкостью
0,2 м3 1шт.
- огнетушитель
пенный 0X 11-10 2шт.
- огнетушитель
углекислотный
1 шт.
- лопаты 2 шт.
- багры 2 шт.
- ломы 2 шт.
- ведра 2 шт.
Каждая единица
буровой, бульдозерной,
погрузочной
и доставочной
техники оборудуется
одним углекислотным
огнетушителем
ОУ-5; ОУ-8.
Геологическое
изучение бассейна
реки Хомолхо
началось в
(1865-66 гг.) и продолжается
с перерывами
по настоящее
время. Эксплуатационные
работы в бассейне
реки. Хомолхо
ведут целый
ряд организаций:
ЗАО “Светлый”,
старательские
артели “Рассвет”,
“Тайга”, “Прогресс”
и др. Район
месторождения
экономически
освоен.
Геологоразведочные
работы проведены
ООО Бодайбинской
экспедицией
и “Ленгео” с
1995 по 1999 гг. Месторождение
разведано
скважинами
ударно-канатного
бурения.
Запасы
представляются
на
утверждение
ТКЗ Комитета
природных
ресурсов Иркутской
области впервые.
Для подсчета
запасов открытого
раздельного
способа в основу
положены кондиции,
полученные
укрупненным
расчетом, исходя
из сложившейся
на период подсчета
добычи и переработки
1 м3
песков.
Минимальное
промышленное
содержание
в подсчетном
блоке 1.211 г/м3;
минимальное
содержание
в оконтуривающей
выработке в
плане 0.605 г/м3;
минимальное
содержание
для оконтуривания
пласта по вертикали
0.100 г/м3;
среднее
содержание
золота в геологических
запасах 3.426 г/м3;
минимальная
мощность пласта
- 0.8 м.
Подсчитанные
для открытого
раздельного
способа отработки
запасы месторождения,
представляемые
на утверждение,
разведаны по
категории С1
в пределах
погребенной
россыпи реки
Хомолхо (Кадали-Макитская
терраса) золота
в количестве
2826.3 кг, песков
1142400 м3
(смотри пункт
2.5) при средней
мощности торфов
24 м и средней
мощности пласта
1.96 м.
Специфическими
особенностям
и проектирования
горно-эксплуатационных
работ явились
следующие
характеристики,
параметры и
условия эксплуатации
россыпи:
1. 100% пораженность
массива многолетней
мерзлотой.
2. Наличие
мелкого золота
(фракции -0,85 мм
=74,7%)
3 Значительная
мощность торфов
(от 4 до 33 м, средняя
24 м)
4 Частичная
отработка
россыпи
Таблица 1 –
Основные параметры
промышленной
россыпи Кадали
– Макитской
террасы.
м3/
с
Параметры
Значения
Высота
уступа, м
24
Длина
скважины, м
25
Диаметр
скважины, м
0.287
Длина
забойки, м
7
58.2
Линия
сопротивления
по подошве,
м
9.3
Допустимая
линия сопротивления
по подошве,м
9.2
0.5
Расстояние
между рядами,
м
9.3
Расстояние
между скважинами,
м
9.3
Длина
заряда, м
18
83
Масса
заряда в скважине,
кг
1048
Расход
ВВ на взрыв,кг
33536
Длина
блока, м
74
99060
Способ
взрывания
порядное
Высота
развала
Показатели
Кол-во
ед.
Затраты
труда
Взрывники
5
130000
650000
Подсобные
рабочие
2
114000
228000
Итого
-
-
878000
Итого
по затратам
труда с учетом
прочих К = 1.05
Материалы
Граммонит,
кг
704256
32
24700000
Детонирующий
шнур и шашки
-
-
4940000
Итого
-
-
29640000
Итого
по материалам
с учетом прочих
К = 1.05
Механизмы
Буровой
станок, п.м.
25000
28.7
717500
Итого
по механизмам
с учетом прочих
К = 1.05
Всего
стоимость
-
-
31271375
-
-
14.9
таблице 3.6.1
Фракции,
мм
Значения
Выход твердого
Расход
Расход
%
%
1
2
3
4
5
6
7
1
Дезинтеграция
и грохочение
в скрубере
Поступает
:
1.1
Пески
80
100
0.2:1
16
96
1.2
Вода
-
-
-
336
336
Итого:
80
100
4.4:1
352
432
Выходит:
1.3
+ 20 мм
в отвал
38
47
0.05:1
2
40
1.4
- 20 мм
на ШГН
42
53
8.5:1
350
392
Итого:
80
100
4.4:1
352
432
2
Обогащение
на шлюзах мелкого
накопления
Поступает:
2.1
- 20 мм
42
53
8.5:1
350
392
2.2
Вода
-
-
-
62
62
Итого:
42
53
10:1
412
454
Выходит:
2.3
Хвосты
в грохот
42
53
10:1
412
454
-
-
-
-
-
3
Грохочение
на грохоте
(Е=0,5)
Поступает:
3.1
Хвосты
ШГН
42
53
10:1
412
454
3.2
+ 10 мм
в отвал
21
26.5
14:1
286
307
3.3
-10мм
в “Орокон”
21
26.5
6:1
126
147
Итого:
42
53
10:1
412
454
4
Обогащение
в концентраторе
“Орокон”
Поступает:
4.1
Пульпа
(- 10 мм)
21
26.5
6:1
126
147
4.2
Вода
-
-
-
24
24
Итого:
21
26.5
7.5:1
150
171
Выходит:
4.3
Хвосты
в отвал
20,95
26.5
7.5:1
150
170.95
4.4
Концентрат
на ШОУ
0,05
0
0
0
0.05
Итого:
21
26.5
7.5:1
150
171
Таблица
3.6.3- Продолжение
таблицы 3.6.2
1
2
3
4
5
6
7
5
Сокращение
концентрата
ШГН на доводочном
шлюзе
Поступает:
5.1
Концентрат
шлюзов
0,18
100
0.4:1
0.07
0.25
5.2
Вода
-
-
-
1.73
1.73
Итого:
0,18
100
10:1
1.8
1.98
Выходит:
5.3
0,17
94.4
10.6:1
1.796
1.966
5.4
Концентрат
0,1
5.6
0.4:1
0.004
0.014
Итого:
0,18
100
10:1
1.8
1.98
6
Доводка
на вашгерде
Поступает:
6.1
Концентрат
доводочного
шлюза
0,01
5.6
0.4:1
0.004
0.014
6.2
Вода
-
-
-
0.036
0.036
Итого:
0,01
5.6
0.4:1
0.04
0.05
Выходит:
6.3
Золото
в кассу
-
-
-
-
-
6.4
Шлихи
на ШОУ
0,01
5.6
0.4:1
0.04
0.05
7
Поступает:
7.1
Хвосты
доводочного
шлюза
0,17
94.4
10.6:1
1.796
1.966
7.2
Вода
-
-
-
2.114
2.114
Итого:
0,17
94.4
23:1
3.910
4.08
Выходит:
7.3
+ 4 мм
в отвал
0,13
71.9
42:1
3.894
4.024
7.4
- 4 мм
на ШОУ
0,04
22.5
0.4:1
0.016
0.056
Итого:
0,17
94.4
23:1
3.91
4.08
Поступает
в процесс
Выходит
из процесса
№ п/п
Точка
подачи
№ п/п
Точка
выхода
1
С
исходными
песками
16
1
+ 20 мм
в отвал
2
2
Дезинтеграция
в скрубере
336
2
Хвосты
ШГН и грохота
286
3
Обогащение
на ШГН
62
4
24
3
Хвосты
“Орокона”
150
Итого:
438
Итого:
438
Характеристика
Параметры
100
7:1
Мощность
(без транспортера
и насоса), квт
96
Численность
обслуживающего
персонала в
смену, чел.
3
Срок
монтажа, суток
10
Максимальная
крупность
валунов, мм
600
Частота
вращения скруббера
, об / мин
16
Масса
,т
66
Характеристика
Параметры
30-50
Максимальная
крупность
материала
10
Отношение
твердого к
жидкому
1:3
Общий
уровень извлечения
частиц размером
менее 0,2 мм, %
Частота
вращения конуса
, об / мин
80
Тип
двигателя
4А132М4УЗ
Мощность
двигателя,
квт
11
Габаритные
размеры, м
2.2;
2.3; 2.6
Масса
,кг
2800
Качественно
– количественная
схема обогащения
промприбра
ПКБШ-100
Количества
бульдозеров
ДЭТ-250 на уборку
гали
Наименование
показателя
Ед. изм
Значение
Объем
промываемых
песков
1142400
Необходимый
запас технологической
воды
9
Вместимость
илоотстойника
112
Конструктивная
глубина отстойника
м
5
Площадь
зеркала воды
отстойника
14
Объем
строительных
работ, всего
4.5
Расход
эл.энергии в
год, тыс квт.
Энергопотребители
с напряжением
6 квт
ТСН
2
560
0.5
0.7
1
280
280
4117
0.8
1844
Энергопотребители
с напряжением
0.4 квт
Гидрогрохот
1
15
0.8
0.8
0.75
12
9
2634
0.8
32
Концентратор
1
11
0.8
0.8
0.75
9
7
2634
0.8
23
Насос
1
160
0.8
0.8
0.75
128
96
2634
0.8
337
Пункт
ППР
1
500
0.3
0.65
1.17
150
176
4485
0.4
897
Итого:
6 кв
2460
1230
- 310
8101
Итого:
0.4 кв
1110
573
543
2647
Всего
3570
1803
233
10748
Наименование
оборудования
Оптовая
цена
Затраты
на доставку
оборудования
Затраты
на монтаж
оборудования.
Общая
стоимость
оборудования
тыс.
руб
тыс.
руб
тыс.
руб
тыс.руб.
Трансформатор
Приключательный
пункт
Итого
Неучтенное
оборудование
(5%)
Итого
Наименование
материалов
Общая
длина линий,
км
Стоимость
материала,
тыс. руб.
Балансовая
стоимость,
тыс. руб.
Итого
Неучтенное
оборудование
(5%)
Всего
Наименование
материалов
Единицы
измерения
нормы расхода
Норма
расхода
Годовой
расход на весь
объем работ
Обтирочные
материалы
кг
Трансформаторное
масло
литр
Запасные
части
руб.
5% от
балансовой
стоимости
Керосин
технический
литр
Итого
Неучтенные
материалы
5% всей
стоимости
Всего
Наименование
основных фондов
Балансовая
стоимость,
тыс. руб.
Норма
на амортизацию
, %
Сумма
амортизационных
отчислений
, тыс. руб.
Электрооборудование
Кабели
и провода
Итого
Наименование
затрат
Годовая
сумма расходов,
тыс. руб.
Сумма
затрат тыс.
руб.
Вспомогательные
материалы
Расходы
на оплату труда
Отчисления
на социальные
нужды
Потери
электроэнергии
Амортизация
Итого
разряд
Тариф-
Итого фонда
зарплаты, тыс.руб.
Премия, 50%
Доплаты, 5%
2
2.2
290
300
192
96
230
9
53
2
2.2
290
250
146
73
175
7
40
441
Единый
социальный
фонд, 35.6%
363
Всего
658
БелАЗ– 540А
Като-1500GV
Т - 500
Оксид углерода
100
0.5
0.4
0.7
Углеводороды
30
0.1
0.09
0.2
Оксид азота
40
0.2
0.1
0.3
Сажа
15.5
0.07
0.05
0.1
Серистый
ангидрид
20
0.09
0.07
0.2
Бенэ(а)пирен
0.003
0.00003
0.00001
0.00008
Всего
0.86
0.71
1.5
Вид проектируемых
работ
Применяемое
оборудование
Основные
факторы
производственной
среды их краткая
характеристика
Буровые
работы
СБШ – 250МН
Повышенная
пыль, шум, вибрация.
Взрывные
работы
-
Пыль, газы.
Выемочно
– погрузочные
работы
Повышенная
пыль, шум, вибрация.
Транспортирования
БелАЗ – 540А
Повышенная
пыль, шум, газы.
Электроснабжение
Трансформатор
Ионизирующее
и электромагнитное
излучение.
Показатели
тяжести труда
Наименование
Начальник
участка, механик
карьера, горный
мастер, геолог,
маркшейдер.
Слесарь,
дежурный слесарь,
взрывник.
Профессии
и должности
работников
Показатели
напряженности
труда
Наименование
Начальник
участка, механик
карьера, горный
мастер, геолог,
маркшейдер.
3.2
Профессии
и должности
работников
Показатели
напряженности
труда
Наименование
2
2
Вид работ
Основные
опасные производственные
факторы.
Буровые
работы
Нахождения
вблизи бурстанка
при его работе.
Движущиеся
и вращающиеся
механизмы.
Взрывные
работы
Пребывания
в опасной зоне
после предупредительного
особенно боевого
сигнала
Ударная
волна, куски
породы.
Выемочно
– погрузочные
работы
Движущийся
ковш экскаватора,
движущиеся
и вращающиеся
механизмы.
Транспортирования
Нарушения
скорости режима,
правила движения,
Нарушения
звуковых сигналов
машиниста
экскаватора.
Возможный
съезд под откос,
столкновение
с другой техникой.
Движущийся
ковш, куски
породы подающиеся
из ковша.
Электроснабжение
Пребывания
в близи конструкций,
находящиеся
под высоким
напряжением,
в близи токоведущих
частей.
Электрический
ток опасной
для жизни.
Профессии
Периодичность
осмотра
В центре
профпа-тол.
Начальник
участка, механик
карьера, горный
мастер, геолог,
маркшейдер.
1 раз в конце
первого года,
затем 1 раз в
2 года.
1 раз в 5 лет.
Пониженная
температура
воздуха: на
открытой
территории
при средней
температуре
в зимнее время
–20 град.
Профессии
Периодичность
осмотра
В центре
профпа-тол.
Нормы выдачи
на год
Начальник
участка, механик
карьера, горный
мастер, геолог,
маркшейдер.
Нормы выдачи
на год
5.8 Охрана труда
и промышленная
безопасность.
радиуса
действия ковша
и становиться
код погрузку
только после
разрешающего
сигнала машиниста
экскаватора;
5.8.3 Требования
по ТБ при эксплуатации
электротехнических
установок
Для
защиты персонала
от поражения
электрическим
током оборудуется
защитное заземление
и устанавливается
реле утечки
тока.
4.Все
виды сварочных
, ремонтных и
монтажных работ
в бункере и
скрубере ПКБШ
- 100 , гидрогрохоте,
концентраторе
, на стреле, крыше
корпуса экскаватора,
бурового станка.
оборудовании
склада ГСМ;
Введение
Характеристика
россыпи
Ед. изм.
Значения
параметров
Длина промышленного
контура
м
1360
Средняя
ширина россыпи
м
308
Мощность
пласта, от и
до / сред.
м
от 1.2 до 4.6 / 1.96
Мощность
торфов, от и
до / сред.
м
от 4 до33 / 24
Глубина
задирки
м
0.3
Мощность
предохранительной
рубашки
м
0.46
Сведения
о мерзлоте
%
100
Сведения
о водоносности
сухо
Расход воды
в речке. макс
/ мин
18.3 / 0.73
Температура
воздуха, макс.
мин./средн.
град
+ 35 – 55 / - 6
Проба золота
845
Крупность
золота
мелкое
| |||||
| |||||
| |||||
| |||||
|
Меню |
||||
Главная Рефераты Благодарности |
||||
Опрос |
||||
|
||||
