Лабораторная работа
Цель работы
На практике изучить измерительные приборы, научится определять мощность электрической цепи и потребляемую энергию.
Теоретическое основание
Работа произведенная в единицу времени, называется мощностью (Р).
 - работа электрических сил поля.
 [Вт]
 [Вт]
100 Вт = 1 гектоватт [гВт]
1000 Вт = 1 киловатт [кВт]
1000000 Вт = 1 мегаватт [МВт]
Электрическая мощность измеряется ваттметром
Электрическая энергия измеряется счетчиком электрической энергии.
 [Дж]
Схема включения ваттметра:

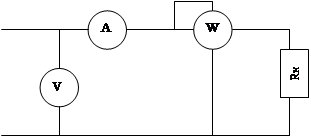

 Схема исследования:
 Оборудование
Стенд «измерение мощности и энергии», приборный щит № 1
Ход работы
Подключить блок питания к стенду.
Собрать схему, подключить соединение проводами приборы.
Подать напряжение, измеряя нагрузку с помощью лампового реостата, при тех значениях записать показания приборов в таблицу.
Вычислить мощность цепи для тех случаев и потребляемую энергию.
Табл.1
| №
опыта
|
Данные наблюдений
|
Результаты вычислений
|
| U
|
I
|
t(c)
|
P
|
W(энер)
|
R
|
Pобщ
|
| 1
|
220
|
0,7
|
600
|
154
|
924 гВт
|
314,3
|
704
|
| 2
|
220
|
1,1
|
3,600
|
242
|
8712 гВт
|
122,2
|
|
| 3
|
220
|
1,4
|
4900
|
308
|
15092 гВт
|
71,4
|
|
Р=UI=220*0,7 = 154; W1
=154*600=92400=924 гВт
P2
=UI2
=220*1.1 = 242; W2
=242*3600=871200=8712 гВт
P3
=UI3
=220*1.4 = 308; W3
=308*4900=1509200=15092 гВт



Вывод
Ознакомились с методикой вычисления электрической мощности и энергии. Научились работать с измерительными приборами.
Ответы на контрольные вопросы
Мощность – это работа произведённая за единицу времени.
Методы измерения мощности:
а) Для цепи постоянного тока используют электродинамические вольтметры и амперметры.
б) Для цепи переменного тока используют электродинамические и ферродинамические вольтметры.
Энергия электрической цепи представляет собой перемещение заряженных частиц.
|
