А.А. Скутин, К.К. Югай, К.Н. Югай, Г.М. Серопян, Омский государственный университет, кафедра общей физики
Работа многих приборов, созданных на основе высокотемпературных сверхпроводящих (ВТСП) пленок (особенно сквидов), существенно зависит от токовых транспортных свойств ВТСП пленок [1-3]. При эксплуатации приборов их сверхпроводящие элементы будут подвергаться многократному термоциклированию - охлаждению до рабочей температуры (77 К) и обогреву до комнатной температуры. Это обстоятельство делает актуальным исследование влияния термоциклирования на значения плотностей критического тока Jc сверхпроводящих пленок.
В данной работе нами проведено исследование зависимости плотности критического тока Jc от числа термоциклов n для  , выращенных методом лазерной абляции на различных подложках [4]. В качестве подложек были взяты монокристаллы SrTiO3 (100), LaAlO3 (100) и сапфира (100). Мишенью служили поликристаллические таблетки YBaCuO диаметром 1 см, толщиной 0,5 см и плотностью 4,4-4,6 г/см2. Для выращивания YBaCuO пленок применялся импульсный лазер ЛТИ-403 с Nd-YAG стержнем со следующими параметрами лазерного излучения: длина волны излучения 1,06 мкм, длительность импульса 20 нс, частотой повторения импульсов 12 Гц. Температура подложки поддерживалась оптимальной - 810-840oC, при давлении кислорода в напылительной камере 0,1 торр. Плотность мощности лазерного излучения на поверхности мишени также принимала оптимальные значения - (3-8) 108Вт/см2. Скорость охлаждения пленки после процесса напыления составляла 25 град/мин.
Методика термоциклирования была построена по следующей схеме: охлаждение образцов до температуры кипения жидкого азота проводились со скоростью 25 град/мин, а нагрев - со скоростью 40 град/мин. Различие в скоростях охлаждения и нагрева происходило по причине различного механизма теплоотвода. Следует отметить, что такие скорости охлаждения и нагрева создают условие термоудара.
Для определения значения плотности критического тока на YBaCuO пленках с помощью метода лазерного скрайбирования вырезались мостики шириной 20-50 мкм. Плотность критического тока определялась стандартным четырехзондовым методом, критический ток фиксировался при температуре 77К по возникновению на вольт-амперной характеристике напряжения
| N образца |
 А/см2 |
jc max/jc0 |
nmax |
jc max/jc min |
nmin |
| 1 |
 |
2.5 |
30 |
3.6 |
10 |
| 2 |
 |
0.7 |
35 |
1.8 |
20 |
| 3 |
 |
0.48 |
15 |
1.1 |
10 |
| 4 |
 |
4.7 |
10 |
4.7 |
0 |
| 5 |
 |
0.9 |
20 |
1.8 |
10 |
| 6 |
 |
0.6 |
35 |
1.1 |
15 |
| 7 |
 |
1.2 |
30 |
1.2 |
10 |
в 1 мкм. Для всех образцов, выращенных на различных подложках, а также имеющих различные начальные значения плотности критического тока, обнаружился эффект возрастания Jc при определенном числе термоциклов n. nmax, при котором Jc достигает максимального значения при возрастании, может лежать в пределах от 10 до 50 термоциклов. В таблице приведены значения Jc0, отношений Jc max/Jc0, Jc max/Jc min, а также nmax и nmin, для пленок на подложках SrTiO3, где Jc0 - начальное значение плотности критического тока (т.е. при n=0), а Jc max и Jc min - значения плотности критического тока в максимуме и минимуме кривой Jc(n) соответственно.

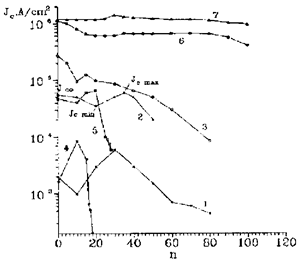

Рис. 1: Зависимость Jc(n) для образцов 1-7, выращенных на подложке SrTiO3 (100)
Как видно из зависимостей Jc(n) для различных образцов (рис. 1), значение nmax не зависит от начальнных значений Jc0, в то время как значения Jc max/Jc0 и Jc max/Jc min проявляют сильную зависимость от Jc0. Из таблицы видно,что значения Jc max/Jc0 и Jc max/Jc min больше для пленок с меньшими Jc0, а для пленок с высокими Jc0 (> 106 А/см2) эффект возрастания проявляется слабо.

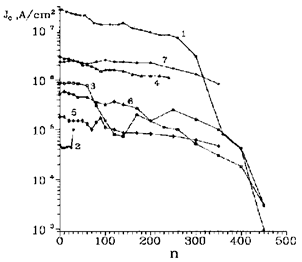

Рис. 2: Зависимость Jc(n) для образцов 1-7, выращенных на подложке LaAlO3 (100)
Хотя эффект возрастания Jc наблюдается для пленок на всех трех видах подложек, тем не менее, видны некоторые отличия зависимости Jc(n). Так, например, для образца 6 на подложке из LaAlO3 наблюдается второй максимум (рис. 2), а образцы на сапфировых подложках имеют наибольшие значения Jc max/Jc min (для образца 2 на рис. 3 Jc max/Jc min=4.77).

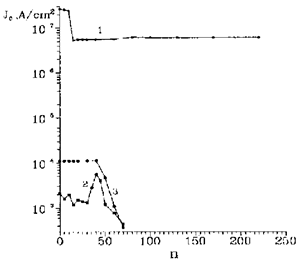

Рис. 3: Зависимость Jc(n) для образцов 1-3, выращенных на подложке из сапфира (100)
Как известно, токонесущая способность YBaCuO керамик определяется свойствами межблочных (межзеренных) границ (например, [5]). Вероятно, YBaCuO пленкам также присуща блочная структура, при этом качество пленок будет определяться характером межблочных границ. В пользу такого утверждения говорит большой разброс плотностей критического тока (от 102 до 107 А/см2). К параметрам, характеризующим свойства границ блоков, относятся: 1) угол разориентации  соседних блоков в плоскости ab [6]; 2) кислородная стехиометрия в приконтактных областях блоков [7]; 3) вероятность сегрегации примесей на границе блоков; 4) склонность к образованию "несобственных" или аморфных фаз на границе [8,9] и т.д. Так как имеет место возрастание Jc, то, очевидно, следует брать во внимание те параметры, изменения которых в процессе термоциклирования могут привести к улучшению токонесущей способности межблочных границ. Существенное влияние на плотность критического тока межблочной границы JcGB оказывает угол разориентации [10-13]. В работе [10] дается следующая зависимость:
где jcG - плотность критического тока внутри блока,  . В работах [11,12] используются несколько отличные апроксимации, но во всех случаях jcGB быстро растет с уменьшением .
С другой стороны, в процессе выращивания в пленках могут накапливаться значительные механические напряжения как по причине рассогласования параметров кристаллических решеток пленки и подложки, так и из-за относительно больших скоростей охлаждения пленок после процесса напыления. Такие механические напряжения могут быть локализованы на границе пленка-подложка и в приграничных областях блоков, приводя к деформации кристаллической решетки приграничных областей [14], причем, чем больше угол разориентации , тем больше величина упругих деформаций. Несколько десятков последовательных термоударов вполне могут привести к существенной релаксации механических напряжений и уменьшению величины упругих деформаций. В таком случае вполне возможно некоторое уменьшение угла разориентации и, как следствие, - возрастание значения плотности критического тока.
Как отмечалось выше, наибольшее значение величины Jc max/Jc min наблюдалось для пленки, выращенной на сапфире. Из трех рассмотренных подложек параметры кристаллической решетки сапфира наименее согласуются с параметрами решетки YBaCuO пленки, что приводит к более высоким значениям механических напряжений. Соответственно происходит более существенное изменение величины угла разориентации .
По результатам данных исследований можно сделать следующие выводы: 1) YBaCuO пленки, выращенные на различных подложках при термоциклировании проявляют эффект возрастания плотности критического тока; 2) физические параметры, характеризующие данный эффект, коррелируют с начальными значениями плотности критического тока; 3) не наблюдается какой-либо зависимости значений nmax и ширины максимума на кривой Jc (n) от начальных сверхпроводящих свойств пленок, а также от типа подложки.
