МИНИСТЕРСТВО ОБЩЕГО И ПРФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВОЛОГОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Факультет: ФПМ

Кафедра: А и АХ

Дисциплина: ТЭА

РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту

Тема: Разработка технологического процесса ЕО автомобиля ГАЗ-53

Выполнил: Куприянов А.В.

Группа: МАХ - 41

Проверил: Пикалев О. Н.

г. Вологда

2002 г.

ЗАДАНИЕ НА КУРСОВОЕ ПРОЕКТИРОВАНИЕ № 4

по дисциплине "Техническая эксплуатация автомобилей".

1. Изучить фактическую трудоемкость работ по ежедневному техническому обслуживанию автомобиля ГАЗ-53 и составить её математическое описание.

2. Разработать технологический процесс ЕО автомобиля ГАЗ-53.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ-------------------------------------------------------------------------------------------------------- 4

1. КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА И УСТРОЙСТВО АВТОМОБИЛЯ ГАЗ-53 5

2. СТАТИСТИЧЕСКОЕ ИССЛЕДОВАНИЕ СРОКОВ И СОСТАВА РАБОТ ПО ЕО АВТОМОБИЛЯ ГАЗ-53---------------------------------------------------------------------------------------------------------------- 7

2.1 Исходные данные--------------------------------------------------------------------------------------------------------------------- 7

2.2. Определение закона распределения трудоемкости ЕО при завершенных испытаниях--------------------- 8

2.3 Исследование вероятности возникновения неисправностей и состава работ по сопутствующему текущему ремонту 9

3. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ЕО АВТОМОБИЛЯ ГАЗ-53-11

3.1 Перечень работ ЕО автомобиля ГАЗ-53 ---------------------------------------------------------------------------11

3.2 Используемые эксплуатационные материалы--------------------------------------------------------------------------- 12

3.3 Определение производственной программы------------------------------------------------------------------------------ 12

3.4 Подбор технологического оборудования---------------------------------------------------------------------------------- 13

3.5 Техничесое нормирование трудоемкости ЕО----------------------------------------------------------------------------- 14

ЗАКЛЮЧЕНИЕ-------------------------------------------------------------------------------------------------- 16

СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ------------------------------------------------------- 17

ПРИЛОЖЕНИЯ ------------------------------------------------------------------------------------------- 19

ВВЕДЕНИЕ

Курсовой проект по технической эксплуатации автомобилей ставит своей целью:

· закрепление и расширение теоретических и практических знаний по организации и технологии ТО и ТР автомобилей;

· развитие у студентов навыков самостоятельной работы со специальной нормативной и научно-технической литературой при разработке технологических процессов ТО, ремонта и оценке надежности автомобилей в условиях АТП;

Темой данного курсового проекта является разработка технологического процесса ЕО автомобиля ГАЗ-53. Первая часть проекта посвящена статистической оценке трудоемкости работ по ЕО, что необходимо для правильной разработки самого технологического процесса (определение оптимальной периодичности, техническое нормирование труда, выбор технологического оборудования). Вторая часть посвящена собственно разработке технологического процесса ЕО данного автомобиля.

1. КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА И УСТРОЙСТВО АВТОМОБИЛЯ ГАЗ-53.

Таблица 1.1

Краткая техническая характеристика автомобиля ГАЗ-53

Двигатель: модель ЗМЗ-53, 8-ми цилиндровый, V-образный, карбюраторный, верхнеклапанный, рабочий объем 4,25 л, степень сжатия 6,7 максимальная мощность 84,6 кВт при 3200 об/мин, максимальный крутящий момент 284,4 Н*м при 2000-2200 об/мин.

Система смазки смешанная (смазка осуществляется под давлением и разбрызгиванием с охлаждением масла в радиаторе).

Система питания с принудительной подачей топлива бензонасосом диафрагменного типа. Карбюратор К-126-Б - двухкамерный, с падающим потоком и балансированной поплавковой камерой. Применяемое топливо - бензин А-76 ГОСТ 2084 - 77.

Система охлаждения - жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости центробежным насосом.

Сцепление: сухое, однодисковое с механическим приводом

Коробка передач: механическая, четырехступенчатая, снабжена синхронизаторами. Тип управления- механический.Передаточные числа коробки передач:

первой - 6,55

второй - 3,09

третьей - 1,71

четвертой - 1,00

задний ход – 7,77.

Карданная передача: открытого типа, состоит из двух валов. Каждый вал имеет по два карданных шарнира с крестовиной на игольчатых подшипниках.

Задний мост: Главная передача заднего моста одинарная, гипоидного типа. Передаточное число главной передачи 6,83.

Подвеска: на продольных полуэллиптических рессорах, на переднем мосту установлены телескопические, гидравлические амортизаторы.

Колеса и шины: дисковые, крепятся гайками на 8-ми шпильках. Шины пневматические, камерные 240-508Р.

Рулевое управление: Глобоидальный червяк с трехгребневым роликом. Среднее передаточное число рулевого механизма- 20,5.

Тормоза: рабочие – колодочная, барабанного типа, действует на все колеса, привод гидравлический с гидровакуумным усилителем. Стояночная - барабанного типа действует на трансмиссию, привод механический.

Таблица 1.2

Заправочные емкости, л

Таблица 1.3

Регулировочные и контрольные данные

2. СТАТИСТИЧЕСКОЕ ИССЛЕДОВАНИЕ СРОКОВ И СОСТАВА РАБОТ ПО ЕО АВТОМОБИЛЯ ГАЗ-53

При решении задач технического обслуживания и ремонта автомобилей важное значение имеет создание нормативной базы: расчет ресурсов деталей, узлов и агрегатов, определение допустимых отклонений диагностических параметров, определение трудоемкости ЕО, расчет потребности в запасных частях и т.д.

2 .1 Исходные данные

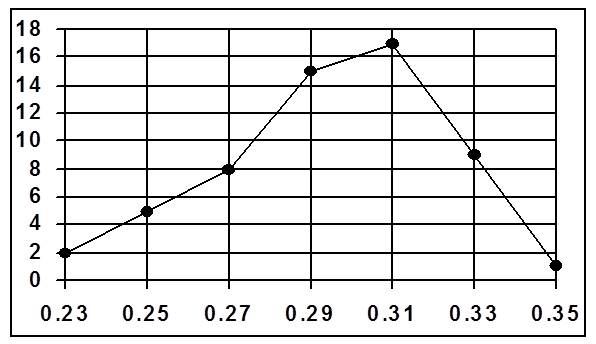

Имеем следующие результаты исследования трудоемкости автомобиля ГАЗ-53 (см. рис. 2.1 и табл. 2.1)

Частота

Фактическая трудоемкость, чел-ч.

Рис. 2.1

Таблица 2.1

Трудоемкость ЕО автомобиля ГАЗ-53

Операции по сопутствующему текущему ремонту распределились следующим образом:

. по двигателю и его системам - 1 технических воздействия,

. по трансмиссии - 3,

. по рулевому управлению - 2,

. по подвеске - 2,

. по тормозам - 3,

. по электорооборудованию – 4.

Всего -15 технических воздействий по 57 автомобилям .

2 .2. Определение закона распределения трудоемкости ЕО при завершенных испытаниях

Завершенные испытания используются в тех случаях, когда ресурс испытаний сравнительно невелик: обычно при этих испытаниях можно получить сравнительно большой объем статистики, что повышает точность результатов.

При расчете трудоемкости ЕО исходные данные берем из табл. 2.1.

1. __ ni * xi 0,23*2+0,25*5+0,27*8+0,29*15+0,31*17+0,33*9+0,35*1

xв = ----------- = ------------------------------------------------------------------------- = 0,295

n 57

2. Дисперсия

n>30

__

ni * (xi - xв )^2

S^2 = ----------------------------

n

2(0,23-0,295)^2 +5(0,25-0,295)^2+8(0,27-0,295)^2+15(0,29-0,295)^2+17(0,31-0,295)^2+

S^2= -------------------------------------------------------------------------------------------------------------

57*

+9(0,33-0,295)^2+1(0,35-0,295)^2

----------------------------------------- = 0,000758

*1

3. Находим среднеквадратичное выборочное отклонение

бв = S^2 = 0,000758=0,0275

4. Таблица 2.2.

Нахождение выравнивающих частот

n = 57 Уi = 56,4

n*h 57*0,02

Уi= ------- * j(ui)= ------------ * j(ui)= 41,5 j (ui),

бв 0,0275

где n – сумма наблюдаемых частот (n=57)

h - разница между двумя средними вариантами (h=0,02)

5. Находим толерантные пределы (верхний и нижний)

_

бв = хв+tg б = 0,295+2,0034*0,0275 = 0,35

_

бn = хв- tg б = 0,295-2,0034*0,0275 = 0,24

tg = t (g,h) = 2,0034 ( Приложение 3 [ 5. c392])

Метод интерполяции

57 50 60 50 57 – 50 57 - 50

tg = tg + ( tg - tg ) * ---------- = 2,009+(2,001 – 2,009)* ---------- = 2,0034

60 - 50 60 - 50

По результатам расчета видно, что средняя трудоемкость ЕО составляет L = 0,295 чел-ч, а среднеквадратическое отклонение б= 0,0275 чел-ч. Таким образом, около 70,2 % ЕО имеет трудоемкость от 0,2675 до 0,3225.

2 .3 Исследование вероятности возникновения неисправностей и состава работ по сопутствующему текущему ремонту

Для оценки математического ожидания возникновения неисправности служит доверительный интервал, показывающий наибольшую и наименьшую вероятность возникновения той или иной неисправности:

где p1, p2 - верхняя и нижняя границы интервала, определяемые по формуле:

где n = 57 - количество наблюдений (57 автомобилей),

t = 1,63 при доверительной вероятности g = 0,95 (95% результатов попадут в данный интервал),

w = m/n - опытная вероятность события (m - число благоприятных исходов события - возникновение неисправности).

Результаты расчетов приведены в таблице 2.3.

Из приведенных расчетов видно, что наиболее вероятно возникновение необходимости текущего ремонта по тормозам, рулевому управлению и электрооборудованию. Эти данные необходимо учитывать при разработке технологического процесса ЕО, при расчете необходимости в запасных частях и т.д.

Для определения наиболее вероятного числа одновременно возникших неисправностей используют производящую функцию вида:

jn(z) = (p1z + q1)(p2z + q2)* ... *(pnz + qn),

где pi - вероятность появления i-го события (pi = mi/ni),

qi - вероятность не появления i-го события (qi = 1- pi).

Таблица 2.3

Доверительные интервалы вероятности возникновения неисправностей

В нашем случае:

p1 = 0,018, q1 = 0,982.

p2 = 0,035, q2 = 0,965.

p3 = 0,035, q3 = 0,965.

p4 = 0,053, q4 = 0,947.

p5 = 0,07, q5 = 0,93.

Производящая функция примет вид:

j5(z)=(0,018z+0,982)(0,035z+0,965)(0,035z+0,965)(0,053z+0,947)(0,07z+0,93)=43,36* 10-8 *z5+16,2*10-6z4+6,07*10-4z3+1,51*10-2z2+0,179z1+ 0,805z0.

Результаты расчетов производящей функции приведены в таблице 2.4, из которой видно, что наиболее вероятно возникновение одной неисправностей (17,9%). Также высока вероятность возникновения двух неисправностей (1,51 %). С учетом расчета доверительных интервалов с большой вероятностью можно утверждать, что это будут неисправности тормозов и электрооборудования (см. табл. 2.3)

Таблица 2.4

Вероятность одновременного возникновения неисправностей

Вывод: по приведенным результатам исследования состава сопутствующего текущего ремонта можно сказать, что наиболее вероятной будет необходимость в ремонте электрооборудования (17,9%)и тормозов (1,5%). Поэтому необходимо предусмотреть возможность проведения этих работ по ТР совместно с ЕО.

3 . РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ЕО АВТОМОБИЛЯ ГАЗ-53

Поддержание автомобиля в исправном состоянии и надлежащем виде достигается техническим обслуживанием и ремонтом на основе рекомендаций планово- предупредительной системы обслуживания. ЕО выполняется на АТП после работы подвижного состава на линии. Контроль технического состояния перед выездом на линию, а также при смене водителей на линии осуществляется за счет подготовительно- заключительного времени.

ЕО включает контроль, направленный на обеспечение безопасности дорожного движения, а также работы по поддержанию надлежащего внешнего вида, заправку топливом, маслом и охлаждающей жидкостью, а для некоторых видов подвижного состава- санитарную обработку кузова. Оно проводится в соответствии с Положением о ТО и ремонте подвижного состава автомобильного транспорта.

3 .1 Перечень работ ЕО автомобиля ГАЗ-53

В соответствии с Положением о ТО и ремонте подвижного состава ЕО автомобиля ГАЗ-53 имеет следующий нормативный перечень работ:

1. Контрольные работы:

- Внешним осмотром проверить комплектность автомобиля , состояние кузова, стекол, зеркал заднего вида, оперения, номерных знаков, окраски, замков дверей, рамы, рессор, амортизаторов, колес и шин.

- Проверить действие приборов освещения, сигнализации, звукового сигнала, КИП, стеклоочистителей, устройства для обмыва ветрового стекла.

- Проверить осмотром герметичность привода тормозов, отсутствие подтеканий в соединениях систем смазки, питания, охлаждения.

- Проверить работу агрегатов, систем и механизмов автомобиля на ходу или на посту экспресс-диагностики, убедиться в исправности ножного и ручного тормозов. Перед выездом убедиться, что двигатель достаточно прогрет и плавно работает на холостом ходу. Нажать несколько раз педаль дросселя и убедиться в легкости перехода с малых оборотов на повышенные, в отсутствии перебоев, ненормальных шумов и стуков в двигателе.

2. Уборочно-моечные работы:

- Произвести уборку кабины и платформы.

- Очистить снаружи и при необходимости вымыть автомобиль.

3. Смазочные и заправочные работы:

- Проверить уровень масла в картере двигателя и при необходимости долить его до нормы.

- При необходимости дозаправить автомобиль топливом.

- Проверить уровень жидкости в системе охлаждения и при необходимости долить воду. При безгаражном хранении автомобиля с наступлением холодного времени по окончании работы слить воду.

- Проверить наличие воды и при необходимости заправить водой бачок устройства для обмыва ветрового стекла.

3 .2 Используемые эксплуатационные материалы

В процессе ЕО используется следующая номенклатура эксплуатационных материалов для смазки агрегатов автомобиля:

1. Масло моторное всесезонное М-8В ГОСТ 10541-78 или М-6_з /10-В ОСТ 38.01370-84;

Масло автомобильное северное М-4_з /6В1 ОСТ 38.01370-84 - (5,8 л без объема масляного радиатора).

2. Жидкость охлаждающая: ОЖ-40 "Лена", ОЖ-65 "Лена" ТУ 113-07-02-88 или ТОСОЛ-А40М, ТОСОЛ-А65М ТУ 6-02-751-86. Вода чистая и "мягкая" (дождевая, снеговая, кипяченая) - (13,2-13,4 л).

3. Бензин А-76 ГОСТ 2084-77 летнего или зимнего сортов.

4. Бачок омывателя ветрового стекла- вода, 1,5л.

5. Ветошь.

3.3 Определение производственной программы

Производственную программу по ТО и ремонту при проектировании и планировании обычно рассчитывают аналитически за цикл с последующим пересчетом на год.

ЕО автомобиля подразделяется на ЕО_С - операции выполняемые каждый день и ЕО_Т - операции, выполняемые перед ТО и ТР.

Количество ЕО за цикл определяем по формуле:

NЕОс,=Lр/Lсс , NЕОт=å(N1+N2)*1.6

где L_р - пробег до капитального ремонта (ресурсный пробег). Для автомобиля ГАЗ-53 без учета поправочных коэффициентов (для первой категории условий эксплуатации) L_р =200000 км;

l_сс - среднесуточный пробег, равный 200 км;

N₁ , N₂ - число, соответственно ТО-1 и ТО-2 за цикл; N1=Lр/L1-Nk; N2=Lр/L2-Nk;

L₁ , L₂ - пробеги до ТО-1 и ТО-2, соответственно. Для данного автомобиля L₁ =2500 км, L₂ =12500 км;

N_k =1- число списаний за цикл.

Подставляя эти данные получим:

N_ЕОс =200000/200=1000 ЕО_С за цикл.

N1 =200000/2500-1=79;

N2 =200000/12500-1=15;

NЕО т=(79+15)*1,6=150,4 ЕОт за цикл;

Так как пробег за цикл не всегда равен годовому пробегу автомобиля, то производится пересчет производственной программы на год с помощью коэффициента перехода от цикла к году:

hг = Lг/L_р ,

где Lг - годовой пробег автомобиля, определяемый по формуле:

Lг = Драб.гaт lcc ,

где Драб.г = 365 -число рабочих дней в году.

aт =0,9 - коэффициент технической готовности.

lсс = 200 км - среднесуточный пробег одного автомобиля.

Подставляя числовые значения получим:

Lг = 365*0,9*200 = 65700 км.

hг = 65700/200000 = 0,3285.

Количество ЕО за год на один автомобиль:

NЕОСг=N_ЕОС hг = 1000*0,3285 = 328,5.

NЕОТг=N_ЕОТ hг =150,4*0,3285 =49,4

Производственная программа по ЕО по всему парку (принимаем парк в 200 автомобилей) будет равна:

åNЕОСг = nN_ЕОСг = 200*328,5 = 65700.

åNЕОТг = nN_ЕОТг = 200*49,4 = 9880.

Суточная производственная программа по ЕО по всему парку с учетом 5-дневной рабочей недели будет:

NЕОСс = åN_ЕОСг / 365 = 65700/365 = 180 ЕО_С в сутки.

NЕОТс = åN_ЕОТг / 365 = 9880/365 = 27 ЕО_Т в сутки.

3.4 Подбор технологического оборудования

Как правило, оборудование, необходимое по технологическому процессу для проведения работ на постах зоны ЕО, принимается в соответствии с технологической необходимостью выполняемых с его помощью работ, так как оно используется периодически и не имеет полной загрузки за рабочую смену. Варианты выбора оборудования представлены в таблице 3.1.

Таблица 3.1

Подбор технологического оборудования

3 .5 Техническое нормирование трудоемкости ЕО

Производственные процессы ЕО представляют собой мелкосерийный или единичный тип производства. Им присущи такие основные черты, как широкая номенклатура работ, закрепленных за одним рабочим, нестабильная загрузка рабочего на протяжении смены, низкий уровень разделения и кооперации труда. Потребность в выполнении работ определенного наименования и их объем определяется в зависимости от технического состояния автомобиля, что приводит к нестабильной загрузке рабочего в течение смены .

При нормировании трудозатрат по ЕО руководствуются в основном Положением о ТО и ремонте подвижного состава автомобильного транспорта и Типовыми нормами времени на ремонт автомобилей в условиях АТП. Значительная вариация трудозатрат на выполнение одних и тех же работ при различном техническом состоянии автомобиля требует широкого использования укрупненных норм труда, установления средних затрат времени на операции или их комплексы .

Техническая норма времени на операцию рассчитывается по формуле:

tшт = tосн+tвсп+tдоп, чмин,

где tшт - штучное время на операцию,

tосн - основное время, в течение которого выполняется заданная работа (регламентируется Положением),

tвсп = (3 - 5%) tосн - вспомогательное время на производство подготовительных воздействий на изделие,

tдоп = tобсл+tотд - дополнительное время, состоящее из:

tобсл = (3 - 4%) tосн - время на обслуживание оборудования и рабочего места,

tотд = (4 - 6%) tосн - время на отдых и личные нужды.

В соответствии с Положением основное время на ЕО_С автомобиля ГАЗ-53 равно 0,42 чел-ч, а ЕО_Т - 0,21 (50% от ЕО­_С ), но так как мы используем поточный метод обслуживания вместо тупикового и более производительное оборудование, то необходимо произвести корректировку трудоемкости путем введения коэффициента, учитывающего повышение производительности труда:

Тосн' = Кппт*Тосн = 0,75*0,42 = 0,315 челч.

Тосн' = Кппт*Тосн = 0,75*0,21 = 0,1575 челч.

Оплата труда ремонтных рабочих производиться по штучно-калькуляционному времени:

tштк = tшт + tп-з/Nп, чмин,

где tп-з = (2 - 3%) Тсм - подготовительно-заключительное время на получение задания, ознакомление с технической документацией, получение и сдачу инструмента, сдачу работы и т.п. (Тсм = 8 ч. - продолжительность смены).

Nп - число изделий в одной последовательно обрабатываемой партии (количество ЕО за смену).

Количество ЕО за смену определяем по формуле:

Nп = hлТсмNрл/tшт' ,

где hл = 0,75 - 0,8 - коэффициент использования поточной линии,

Nрл =6 - количество рабочих на линии.

Подставляя числовые данные получим : Nп = 0,75*8*60/21,74 @ 99,4 ЕО за смену. Так как суточная производственная программа составляет 180 ЕО в сутки, то необходим двухсменный режим работы ремонтно-обслуживающих рабочих.

Результаты расчетов приведены в таблице 3.2.

В нашем случае ЕО организовано на поточной линии, поэтому необходимо, чтобы трудоемкость работ на всех постах одинаковой. Это достигнуто путем соответствующей группировки работ и размещением ремонтных рабочих по постам ( см.табл 3.2 и Приложение 1).

Таблица 3.2

Трудоемкость работ ЕО автомобиля ГАЗ-53

С учетом расчетов, сделанных в первой части проекта, следует учесть увеличение трудоемкости ОЕ в связи с необходимостью проведение сопутствующего текущего ремонта. Нами было получено, что наиболее вероятна необходимость ремонта рулевого управления и электрооборудования. С учетом удельной трудоемкости данных видов работ повышение трудоемкости ЕО в среднем составит 0,7 челч. Это увеличение трудоемкости можно компенсировать, используя на данных видах работ рабочих с других постов, не занятых в данный момент (т.н. скользящих рабочих). Это может быть рабочий с поста мойки, бригадир и т.п.

Технологический процесс ЕО автомобиля ГАЗ-53 оформляем на маршрутных картах по ГОСТ 3.1118-82 (см. Приложение 1), а одну из операций (ЕО системы питания) на маршрутной карте по ГОСТ 3.1407-86 (см. Приложение 2) и составляем для нее карту эскизов по ГОСТ 3.1404-81 (см. Приложение 3).

ЗАКЛЮЧЕНИЕ

В ходе выполнения курсового проекта по дисциплине "Техническая эксплуатация автомобилей" разработали технологический процесс ЕО автомобиля ГАЗ-53 и детально одну из операции.

Кроме того было произведено исследование фактической трудоемкости ЕО и определены наиболее вероятные неисправности и операции сопутствующего ЕО текущего ремонта.

СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

1. Техническая эксплуатация автомобилей: Учебник для Вузов/ под ред. Г.В. Крамаренко. - М: Транспорт, 1983

2. Техническая эксплуатация автомобилей: Методические указания к курсовой работе/ сост. Дажин В.Г, Фомягин Л.Ф. - Вологда:ВоПИ, 1995, 41.

3. Положение о техническом обслуживании и ремонте подвижного состава автомобильного транспорта. Ч. 2. Автомобиль ГАЗ-53А. - М: Транспорт - 1978.

4. Александров Л.А. Техническое нормирование труда на автотранспорте. - М: Транспорт, 1976.

5. Гмурман В.Е. Руководство к решению задач по теории вероятности и математической статистике. - М: Высшая школа, 1979.

6. Иванов В.Б. Справочник по нормированию труда на автомобильном транспорте. - Киев: Тэхника, 1991.

7. Селиванов С.С. Механизация процессов технического обслуживания и ремонта автомобилей. - М: Транспорт, 1984.
