Реферат: Переходные процессы в линейных цепях

МЭИ

Типовой расчет по Электротехнике.

(Переходные процессы в линейных цепях.)

Студент Ухачёв Р.С.

Группа Ф-9-94

Преподаватель Кузнецов Э.В.

Вариант 14

Москва 1996

Типовой расчет по дисциплине

Основы теории цепей для студентов гр. Ф-9-94

Содержание работы

В коммутируемой цепи содержатся источники постоянных э.д.с. E или тока J, источники гармонической э.д.с. e=E_m sin(wt +j ) или тока j =J_m sin(wt +j ) c частотой w =1000 c^-1 или источник с заданной линейной зависимостью напряжения или тока от времени, три коммутируемых в заданные моменты времени ключа . Непосредственно перед первой коммутацией в цепи имеется установившийся режим.

Рассчитать:

1. Классическим методом ток, указанный на схеме, на трех интервалах, соответствующих коммутациям ключей, при наличии в цепи постоянных и синусоидальных источников .

2. Операторным методом тот же ток.

3. Любым методом на четвертом интервале ток i₁ =(t ) после замены синусоидального источника источником с заданной зависимостью напряжения или тока от времени.

Задание

1. Схема замещения анализируемой цепи и значения параметров выбираются на рис. 1 и в таблице 1 в соответствии с номером варианта N -номером в списке учебной группы. Остальные параметры рассчитываются по формулам E =10N (В), E_m =10N (В), J =0,4N (А), J_m =0,4N (А), j =30N (°). Для всех вариантов L =20 мГн, C =100 мкФ. Зависимости токов и напряжений источников, включаемых в начале четвертого интервала, приведены на рис. 2.

2. Ключи коммутируются по порядку их номеров через одинаковые интервалы времени Dt =T /6, где T =2|p| /w _св -период свободных колебаний. Для апериодического процесса Dt =1/|p| , где p -наименьший по модулю корень характеристического уравнения. Четвертый интервал начинается также через Dt после коммутации последнего ключа.

Указания

1. Для каждого интервала времени сначала рекомендуется провести расчет классическим методом, а затем-операторным. При совпадении результатов расчета обоими методами можно приступать к расчету переходного процесса на следующем интервале времени.

2. Результаты расчетов следует оформить с помощью ПЭВМ в отчете, содержащем описание задания, формулы, числовые значения, графики искомых функций.

Типовой расчёт по Элекротехнике вариант №14

Исходные данные:

R₁ =95 Ом R₂ =5 Ом R₃ =4 Ом

C=100 мкФ L=20 мГн

e=140sin(1000t+4200) В

1. Расчёт ПП для первой коммутации:

Ucпр=E=140В iCпр=0 А i1пр=i2пр=E/(R1+R2)=1,4 A

Замкнули К1 t=0 i₂ (0)=0 Uc(0)=E=140В

{ i1R1=Uc

{ i2=0 (1.2.1)

{ CU'c+i1=i2

решив (1.2.1) получим i1=1,47A i2=0A U'c=-14700B/c

Составим характеристическое ур-е: Zвх(р)=0

=0 или 0,000019p2+0,0675p+100=0

p1=-177,632+703.394j p2=-177,632-703.394j

Т.к. Uc(t)=Ucсв(t)+Ucпр(t) (1.2.2)

Ucсв=A1ep1t+A2ep2t Ucпр=ER1/(R1+R2)=133B

найдём константы A1 и A2 из системы

Uc(0)=A1+A2+133=0 или A1+A2=7 A1=3,5+9,565j

U'c(0)=A1p1+A2p2=0 A1p1+A2p2=-14700 A2=3,5-9,565j

Подставив данные в (1.2.2) получим Uc(t)=e-177,632t(7cos(703.394t)-19.14sin(703.394t))+133 B

ic(t)=CU'c(t)=-e-177,632t(1.471cos(703.394t)+0.152sin(703.394t)) A

i1(t)=Uc/R1= A

i2(t)=ic(t)+i1(t)= A

1.2 Расчёт операторным методом:

{ I2(pL+R2)+Ic/pC=Li2(0)+E/p-Uc(0)/p

{ I2-Ic-I1=0

{ I1R1=Ic/pC-Uc(0)/p

решив систему для I2,Ic,I1 имеем вектор решений

далее используя обратные преобразования Лапласа получим окончательно

ic(t)=CU'c(t)=-e-177,632t(1.471cos(703.394t)+0.152sin(703.394t)) A

i1(t)=Uc/R1= A

i2(t)=ic(t)+i1(t)= A

Возьмём интервал времени Dt=T/6=|p|/3wсв=0,001с

тогда Uc(Dt)=133,939 В

2.2 Расчёт классическим методом:

=0 p=-2105,63

Ucпр(t)=133 В Ucсв(Dt)=Ae-2106,63t

Uc(Dt)=A=0.939 В

Uc(t)=0.939e-2106,63t+133 В

ic(t)=CU'c(t)=-0,198e-2106,63t A

i1(t)=Uc(t)/R1=0,0099e-2106,63t+1,4 A

i2(t)=ic(t)+i1(t)=-0,188e-2106,63t+1,4 A

2.3 Расчёт операторным методом:

{ I1R1=Ic/pC+Uc(Dt)/p

{ I2=I1+Ic

{ I1R1+I2R2=E/p

решив систему для I1,I2,Iс имеем вектор решений

Обратные преобразования Лапласа дают окончательно

ic(t)=CU'c(t)=-0,198e-2106,63t A

i1(t)=Uc(t)/R1=0,0099e-2106,63t+1,4 A

i2(t)=ic(t)+i1(t)=-0,188e-2106,63t+1,4 A

3 . Расчёт ПП для третьей коммутации:

3.1 Расчёт классическим методом:

рассчитаем как суперпозицию от

постоянного и синусоидального источника

3.2 Расчёт на постоянном токе:

| i₁ R1+i₂ R₂ =E

{ i₂ R2+i₃ R₃ =0 ---> i₁ =1.44sin(1000t)

| i₁ +i₃ =i₂

3.3 Расчёт на синусоидальном токе:

{ I₁ R₂ +I₃ R₃ =E=140e^{j 73,27}

{ I₂ R₂ -jXcIc=0

{ I₁ R₁ +jXcIc=0

{ I₂ -I₁ -I₃ -Ic=0

i₂ =14.85sin(1000t+0.83)A

i₁ =0.02sin(1000t+0.29) A

Суперпозиция даёт для i_1пр =

Ucпр(t)=i_1пр /R₁

Uc(t)= Ucпр(t)+Ae^pt

Составим характеристическое ур-е: Zвх(р)=0

p=

Dt=1/|p|=0.00022 c

Uc(Dt)=133.6 В

A=3.2

i₂ (t)=(E-Uc(t))/R₂

₂ (t)= A

3.4 Расчёт операторным методом:

e=140sin(1000t+4200)

{ I₁ R₁ =Ic/pC+Uc(0)/p

{ I₂ R₂ +I₃ R₃ =E(p) =>I₁ ,I₂ ,I₃ ,Ic

{ I₁ R₁ +I₂ R₂ =E/p

{ I₂ -I₃ -I₁ -Ic=0

I₂ (p)=

Используя обратные преобразования Лапласа получим окончательно

i₂ (t)= A

4. Расчёт ПП после замены синусоидального источника источником с заданной линейной

Для расчёта воспользуемся операторным методом

{ I₂ R₂ +I₃ R₃ =1/p

{ I₁ R₁ =Ic/pC+Uc(0)/p =>I₁ ,I₂ ,I₃ ,Ic

{ I₁ R₁ +I₂ R₂ =0

{ I₂ -I₃ -I₁ -Ic=0

Обратные преобразования Лапласа дают i₂ (t)=h(t)= A

Запишем интеграл Дюамеля:

fв(t)=140-140t/Dt

f’в(t)=-140/Dt

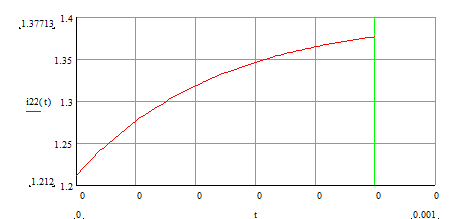

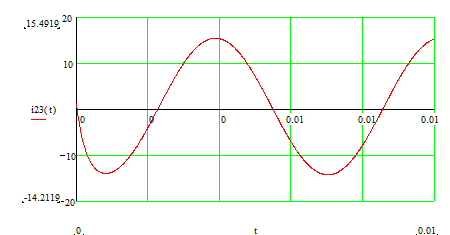

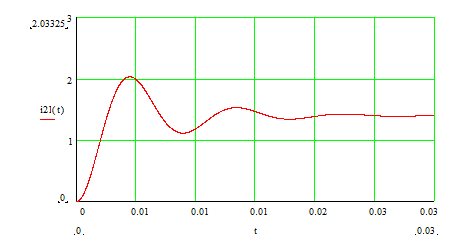

Графики тока i2(t) для 1-й,2-й и 3-ей коммутации:
