| Кафедра ИКТ
Курсовая работа
по дисциплине
«Локальные вычислительные сети»
тема: «Проектирование ЛВС»
Выполнил:
студент группы С-74
Кузьменко А.В.
Проверил:
Харламов А.Г.
Оглавление
Техническое задание. 3
Проектирование ЛВС.. 4
Введение. 4
Схема. 4
Схема нумерации. 5
Построение таблиц маршрутизации. 6
Конфигурация маршрутизаторов. 6
Маршрутизатор R1. 6
Маршрутизатор R2. 6
Маршрутизатор R3. 6
Маршрутизатор R4. 6
Маршрутизатор R5. 7
Конфигурация коммутаторов. 7
Сегмент I. 7
Сегмент IV.. 8
Конфигурация конечных узлов сети. 8
Сегмент I. 8
Сегмент II. 9
Сегмент III. 9
Сегмент IV.. 9
Сегмент V.. 10
Сегмент VI. 10
Пример настройки коммутатора. 11
Литература. 12
1) В проекте необходимо разработать канальный и сетевой уровни.
2) ЛВС должна состоять из нескольких сегментов сетевого уровня.
3) Внутри сети должно быть несколько различных путей между некоторыми узлами.
4) У ЛВС должно быть подключение к глобальной сети.
5) Канальный уровень предлагается построить на основе технологий Ethernet и VLAN на одном или нескольких управляемых коммутаторах.
6) Сетевой уровень предлагается построить на основе протокола IP.
7) Для спроектированной сети необходимо построить схемы, используя какое-либо программное обеспечение для эмуляции вычислительных сетей.
8) Для разрабатываемой сети требуется составить таблицы маршрутизации для каждого маршрутизатора и для произвольного узла внутри каждого сегмента сетевого уровня. Таблицы маршрутизации должны быть представлены в формате того программного обеспечения, которое используетcя маршрутизаторами.
9) На выбор, или для одного из маршрутизаторов, или для одного из управляемых коммутаторов требуется привести команды для его настройки.

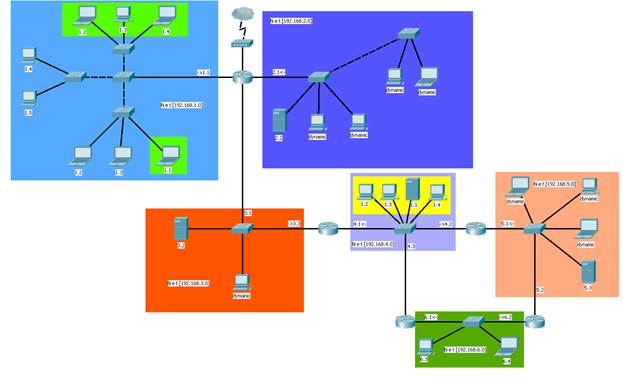

Рассматриваемая сеть будет состоять из 6 сетевых сегментов. В двух из них будет применена технология VLAN для разбиения сети на канальном уровне. В работе представлена единственная схема, которая отображает топологию сетевого уровня. Для лучшего восприятия, а также для того, чтобы подчеркнуть наличие виртуальных сетей, устройства, относящихся к одному сегменту, графически сгруппированы.
В некоторых сегментах сети присутствуют хосты, предоставляющие DHCP сервис, а также двое один из них организуют поддержку DNS. Для некоторых сегментов существует несколько маршрутов. Все хосты, не нуждающиеся в статическом адресе, при наличии в их сегменте поддержки DHCP сервиса, используют его для автоматической настройки параметров соединения. Все хосты сети, пользуются сервисом DNS, если обладают физическим доступом к соответствующему серверу.
Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок.
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз,
а первые результаты появляются уже в течение первых 7 дней.
Зарегистрироваться и Начать продвижение

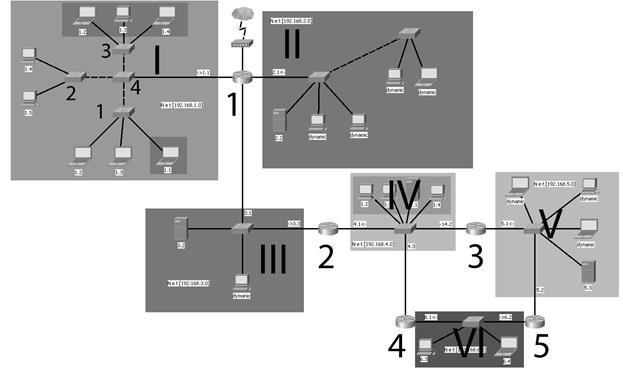

Схема нумерации
Для перечисления сегментов сети и активного сетевого оборудования, они будут пронумерованы следующим образом(сегменты сети – римскими цифрами, маршрутизаторы – большими арабскими цифрами, коммутаторы – малыми арабскими цифрами):
Построение таблиц маршрутизации
Маршрутизатор
R1
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
Интерфейс
|
Метрика
|
| 0.0.0.0
|
0.0.0.0
|
172.16.0.1
|
172.16.0.1
|
1
|
| 192.168.1.0
|
255.255.255.0
|
192.168.1.1
|
192.168.1.1
|
-
|
| 192.168.2.0
|
255.255.255.0
|
192.168.2.1
|
192.168.2.1
|
-
|
| 192.168.3.0
|
255.255.255.0
|
192.168.3.1
|
192.168.3.1
|
-
|
| 192.168.4.0
|
255.255.252.0
|
192.168.3.3
|
192.168.3.1
|
1
|
Маршрутизатор
R2
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
Интерфейс
|
Метрика
|
| 0.0.0.0
|
0.0.0.0
|
192.168.3.1
|
192.168.3.3
|
1
|
| 192.168.3.0
|
255.255.255.0
|
192.168.3.3
|
192.168.3.3
|
-
|
| 192.168.4.0
|
255.255.255.0
|
192.168.4.1
|
192.168.4.1
|
-
|
| 192.168.5.0
|
255.255.255.0
|
192.168.4.2
|
192.168.4.1
|
1
|
| 192.168.5.0
|
255.255.255.0
|
192.168.4.3
|
192.168.4.1
|
2
|
| 192.168.6.0
|
255.255.255.0
|
192.168.4.3
|
192.168.4.1
|
1
|
| 192.168.6.0
|
255.255.255.0
|
192.168.4.2
|
192.168.4.1
|
2
|
Маршрутизатор
R3
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
Интерфейс
|
Метрика
|
| 0.0.0.0
|
0.0.0.0
|
192.168.4.1
|
192.168.4.2
|
1
|
| 0.0.0.0
|
0.0.0.0
|
192.168.5.2
|
192.168.5.1
|
3
|
| 192.168.4.0
|
255.255.255.0
|
192.168.4.2
|
192.168.4.2
|
-
|
| 192.168.4.0
|
255.255.255.0
|
192.168.5.2
|
192.168.5.1
|
3
|
| 192.168.5.0
|
255.255.255.0
|
192.168.5.1
|
192.168.5.1
|
-
|
| 192.168.5.0
|
255.255.255.0
|
192.168.4.3
|
192.168.4.2
|
3
|
| 192.168.6.0
|
255.255.255.0
|
192.168.4.3
|
192.168.4.2
|
1
|
| 192.168.6.0
|
255.255.255.0
|
192.168.5.2
|
192.168.5.1
|
1
|
Маршрутизатор
R4
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
Интерфейс
|
Метрика
|
| 0.0.0.0
|
0.0.0.0
|
192.168.4.1
|
192.168.4.3
|
1
|
| 0.0.0.0
|
0.0.0.0
|
192.168.6.2
|
192.168.6.1
|
3
|
| 192.168.4.0
|
255.255.255.0
|
192.168.4.3
|
192.168.4.3
|
-
|
| 192.168.4.0
|
255.255.255.0
|
192.168.6.2
|
192.168.6.1
|
2
|
| 192.168.5.0
|
255.255.255.0
|
192.168.4.2
|
192.168.4.3
|
1
|
| 192.168.5.0
|
255.255.255.0
|
192.168.6.2
|
192.168.6.1
|
1
|
| 192.168.6.0
|
255.255.255.0
|
192.168.6.1
|
192.168.6.1
|
-
|
| 192.168.6.0
|
255.255.255.0
|
192.168.4.2
|
192.168.4.3
|
2
|
Маршрутизатор
R5
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
Интерфейс
|
Метрика
|
| 0.0.0.0
|
0.0.0.0
|
192.168.6.1
|
192.168.6.2
|
1
|
| 0.0.0.0
|
0.0.0.0
|
192.168.5.1
|
192.168.5.2
|
1
|
| 192.168.5.0
|
255.255.255.0
|
192.168.5.2
|
192.168.5.2
|
-
|
| 192.168.5.0
|
255.255.255.0
|
192.168.6.1
|
192.168.6.2
|
2
|
| 192.168.6.0
Сервис онлайн-записи на собственном Telegram-боте
Попробуйте сервис онлайн-записи VisitTime на основе вашего собственного Telegram-бота:
— Разгрузит мастера, специалиста или компанию;
— Позволит гибко управлять расписанием и загрузкой;
— Разошлет оповещения о новых услугах или акциях;
— Позволит принять оплату на карту/кошелек/счет;
— Позволит записываться на групповые и персональные посещения;
— Поможет получить от клиента отзывы о визите к вам;
— Включает в себя сервис чаевых.
Для новых пользователей первый месяц бесплатно.
Зарегистрироваться в сервисе
|
255.255.255.0
|
192.168.6.2
|
192.168.6.2
|
-
|
| 192.168.6.0
|
255.255.255.0
|
192.168.5.1
|
192.168.5.2
|
2
|
Настройка большинства коммутаторов сети тривиальна, поэтому рассмотрим настройку только тех коммутаторов, которые связаны с организацией VLAN. VLAN с номером 1 является сетью по умолчанию.
Сегмент
I
Коммутатор 1
| Интерфейс
|
Режим
|
Номер VLAN
|
| 0/1
|
Trunk
|
1,2
|
| 0/2
|
Access
|
2
|
| 0/3
|
Access
|
1
|
| 0/4
|
Access
|
1
|
Коммутатор 2
| Интерфейс
|
Режим
|
Номер VLAN
|
| 0/1
|
Trunk
|
1
|
| 0/2
|
Access
|
1
|
| 0/3
|
Access
|
1
|
Коммутатор 3
| Интерфейс
|
Режим
|
Номер VLAN
|
| 0/1
|
Trunk
|
2
|
| 0/2
|
Access
|
2
|
| 0/3
|
Access
|
2
|
| 0/4
|
Access
|
2
|
Коммутатор 4
| Интерфейс
|
Режим
|
Номер VLAN
|
| 0/1
|
Access
|
1
|
| 0/2
|
Trunk
|
1,2
|
| 0/3
|
Trunk
|
1
|
| 0/4
|
Trunk
|
2
|
Сегмент
IV
Коммутатор 1
| Интерфейс
|
Режим
|
Номер VLAN
|
| 0/1
|
Access
|
1
|
| 0/2
|
Access
|
1
|
| 0/3
|
Access
|
2
|
| 0/4
|
Access
|
2
|
| 0/5
|
Access
|
2
|
| 0/6
|
Access
|
2
|
Как уже было упомянуто ранее, в некоторых сегментах сети организован сервис DHCP для автоматизации процесса настройки сети, поэтому в процессе описания настройки конечных узлов может присутствовать описание конфигурации соответствующего сервиса для всего сегмента сети.
Для уменьшения объема далее представленного материала, записи о широковещательных маршрутах отсутствуют.
Сегмент
I
Узел 1
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
| 192.168.1.0
|
255.255.255.0
|
192.168.1.1
|
Узел 2
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
| 0.0.0.0
|
0.0.0.0
|
192.168.1.1
|
| 192.168.1.0
|
255.255.255.0
|
192.168.1.3
|
DNS: 192.168.3.2
Узел 3
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
| 0.0.0.0
|
0.0.0.0
|
192.168.1.1
|
| 192.168.1.0
|
255.255.255.0
|
192.168.1.2
|
DNS: 192.168.3.2
Узел 4
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
| 0.0.0.0
|
0.0.0.0
|
192.168.1.1
|
| 192.168.1.0
|
255.255.255.0
|
192.168.1.5
|
DNS: 192.168.3.2
Узел 5
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
| 0.0.0.0
|
0.0.0.0
|
192.168.1.1
|
| 192.168.1.0
|
255.255.255.0
|
192.168.1.4
|
DNS: 192.168.3.2
Узел 6
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
| 192.168.1.0
|
255.255.255.0
|
192.168.1.2
|
Узел 7
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
| 192.168.1.0
|
255.255.255.0
|
192.168.1.3
|
Узел 8
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
| 192.168.1.0
|
255.255.255.0
|
192.168.1.4
|
Сегмент
II
Параметры DHCP сервиса
| Параметр
|
Значение
|
| Адрес шлюза по умолчанию
|
192.168.2.1
|
| DNS сервер
|
192.168.3.2
|
| Начало диапазона IP-адресов
|
192.168.2.10
|
| Конец диапазона IP-адресов
|
192.168.2.100
|
Сегмент
III
Параметры DHCP сервиса
| Параметр
|
Значение
|
| Адрес шлюза по умолчанию
|
192.168.3.1
|
| DNS сервер
|
192.168.3.2
|
| Начало диапазона IP-адресов
|
192.168.3.10
|
| Конец диапазона IP-адресов
|
192.168.3.100
|
Сегмент
IV
Параметры DHCP сервиса
| Параметр
|
Значение
|
| Адрес шлюза по умолчанию
|
-
|
| DNS сервер
|
192.168.1.1
|
| Начало диапазона IP-адресов
|
192.168.1.10
|
| Конец диапазона IP-адресов
|
192.168.1.100
|
Сегмент
V
Параметры DHCP сервиса
| Параметр
|
Значение
|
| Адрес шлюза по умолчанию
|
192.168.5.1
|
| DNS сервер
|
192.168.3.2
|
| Начало диапазона IP-адресов
|
192.168.5.10
|
| Конец диапазона IP-адресов
|
192.168.5.100
|
Сегмент
VI
Узел 1
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
| 0.0.0.0
|
0.0.0.0
|
192.168.6.1
|
| 192.168.6.0
|
255.255.255.0
|
192.168.6.3
|
DNS: 192.168.3.2
Узел 2
| Адрес сети
|
Маска сети
|
Адрес шлюза
|
| 0.0.0.0
|
0.0.0.0
|
192.168.6.1
|
| 192.168.6.0
|
255.255.255.0
|
192.168.6.4
|
DNS: 192.168.3.2
Рассмотрим процесс настройки коммутатора 1 из сегмента I:
Switch#vlan database
Switch(vlan)#vlan 1 name default
Switch(vlan)#vlan 2 name VLAN2
Switch(vlan)#exit
Switch#configure terminal
Switch(config)#interface vlan 1
Switch(config-if)#ip address 192.168.1.0 255.255.255.0
Switch(config-if)#end
Switch#configure terminal
Switch(config)#interface vlan 2
Switch(config-if)#ip address 192.168.1.0 255.255.255.0
Switch(config-if)#end
Switch#configure terminal
Switch(config)#interface fastethernet 0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan add 1
Switch(config-if)#switchport trunk allowed vlan add 2
Switch(config-vlan)#end
Switch#configure terminal
Switch(config)#interface fastethernet 0/2
Switch(config-if)#switchport access vlan 2
Switch(config-vlan)#end
Switch#configure terminal
Switch(config)#interface fastethernet 0/3
Switch(config-if)#switchport access vlan 1
Switch(config-vlan)#end
Switch#configure terminal
Switch(config)#interface fastethernet 0/4
Switch(config-if)#switchport access vlan 1
Switch(config-vlan)#end
Switch#write memory
1. Олифер В.Г., Олифер Н.А. Компьютерные сети. Принципы, технологии, протоколы.
|
