Структура и функционирование локальной вычислительной сети
ВВЕДЕНИЕ
Современные сетевые технологии способствовали новой технической революции. Создание сети на предприятии, фирме способствует гораздо высокому процессу обмену данными, сведениями между различными структурными подразделениями, ускорению документооборота, контролю за движениями материалов и других средств, увеличению и ускорению передачи и обмену оперативной информацией.
В США созданию единой сети компьютеров придают такое же значение, что и строительству скоростных автомагистралей в шестидесятые годы. Поэтому компьютерную сеть называют "информационной супермагистралью". Подчеркивая выгоду, которую принесет сеть всем пользователям, в компании Microsoft говорят об информации "на кончиках пальцев".
1. ПРИНЦИП ПОСТРОЕНИЯ КОМПЬЮТЕРНЫХ СЕТЕЙ
Прежде чем перейти конкретно к локальной вычислительной сети следует отметить: что такое компьютерная сеть?
Компьютерная сеть – это совокупность компьютеров и различных устройств, обеспечивающих информационный обмен между компьютерами в сети без использования каких-либо промежуточных носителей информации.
Все многообразие компьютерных сетей можно классифицировать по группе признаков:
Территориальная распространенность;
Ведомственная принадлежность;
Скорость передачи информации;
Тип среды передачи;
По территориальной распространенности сети могут быть локальными, глобальными, и региональными. Локальные – это сети, перекрывающие территорию не более 10 м2
, региональные – расположенные на территории города или области, глобальные на территории государства или группы государств, например, всемирная сеть Internet.
По принадлежности различают ведомственные и государственные сети. Ведомственные принадлежат одной организации и располагаются на ее территории. Государственные сети – сети, используемые в государственных структурах.
По скорости передачи информации компьютерные сети делятся на низко-, средне- и высокоскоростные.
По типу среды передачи разделяются на сети коаксиальные, на витой паре, оптоволоконные, с передачей информации по радиоканалам, в инфракрасном диапазоне.
Компьютеры могут соединяться кабелями, образуя различную топологию сети (звездная, шинная, кольцевая и др.).
Следует различать компьютерные сети и сети терминалов (терминальные сети). Компьютерные сети связывают компьютеры, каждый из которых может работать и автономно. Терминальные сети обычно связывают мощные компьютеры (майнфреймы), а в отдельных случаях и ПК с устройствами (терминалами), которые могут быть достаточно сложны, но вне сети их работа или невозможна, или вообще теряет смысл. Например, сеть банкоматов или касс по продажи авиабилетов. Строятся они на совершенно иных, чем компьютерные сети, принципах и даже на другой вычислительной технике.
В классификации сетей существует два основных термина: LAN и WAN.
LAN (LocalAreaNetwork) – локальные сети, имеющие замкнутую инфраструктуру до выхода на поставщиков услуг. Термин “LAN” может описывать и маленькую офисную сеть, и сеть уровня большого завода, занимающего несколько сотен гектаров. Зарубежные источники дают даже близкую оценку – около шести миль (10 км) в радиусе; использование высокоскоростных каналов.
WAN (WideAreaNetwork) – глобальная сеть, покрывающая большие географические регионы, включающие в себя как локальные сети, так и прочие телекоммуникационные сети и устройства. Пример WAN – сети с коммутацией пакетов (FrameRelay), через которую могут “разговаривать” между собой различные компьютерные сети.
Термин “корпоративная сеть” также используется в литературе для обозначения объединения нескольких сетей, каждая из которых может быть построена на различных технических, программных и информационных принципах.
Рассмотренные выше виды сетей являются сетями закрытого типа, доступ к ним разрешен только ограниченному кругу пользователей, для которых работа в такой сети непосредственно связана с их профессиональной деятельностью. Глобальные сети ориентированы на обслуживание любых пользователей.
На рисунке 1, рассмотрим способы коммутации компьютеров и виды сетей.

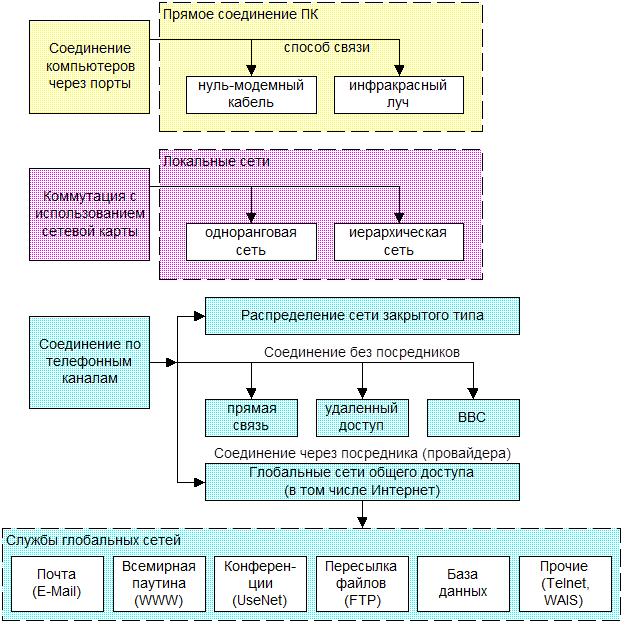

Рисунок 1 - Способы коммутации компьютеров и виды сетей.
2. ОРГАНИЗАЦИЯ ЛОКАЛЬНОЙ ВЫЧИСЛИТЕЛЬНОЙ СЕТИ (ЛВС)
2.1. Общие моменты при организации ЛВС
Компьютер, подключенный к сети, называется рабочей станцией (Workstation), компьютер, предоставляющий свои ресурсы - сервером, компьютер, имеющий доступ к совместно используемым ресурсам - клиентом.
Несколько компьютеров, расположенных в одном помещении или функционально выполняющих однотипную работу: бухгалтерский или плановый учет, регистрацию поступающей продукции и т.п., подключают друг к другу и объединяют в рабочую группу с тем, чтобы они могли совместно использовать различные ресурсы: программы, документы, принтеры, факс и т.п.
Рабочая группа организуется так, чтобы входящие в нее компьютеры содержали все ресурсы, необходимые для нормальной работы. Как правило, в рабочую группу, объединяющую более 10 - 15 компьютеров, включают выделенный сервер - достаточно мощный компьютер, на котором располагаются все совместно используемые каталоги и специальное программное обеспечение для управления доступом ко всей сети или ее части.
Группы серверов объединяют в домены. Пользователь домена может зарегистрироваться в сети на любой рабочей станции в этом домене и получить доступ ко всем его ресурсам. Обычно в серверных сетях все совместно используемые принтеры подключены к серверам печати.
С точки зрения организации взаимодействия компьютеров, сети делят на одноранговые (Peer-to-PeerNetwork) и с выделенным сервером (DedicatedServerNetwork). В одноранговой сети каждый компьютер выполняет равноправную роль. Однако увеличение количества компьютеров в сети и рост объема пересылаемых данных приводит к тому, что пропускная способность сети становится узким местом.
Широко распространенная операционная система Windows 95 (98), разработанная компанией Microsoft, рассчитана в первую очередь на работу в одноранговых сетях, для поддержки работы компьютера в качестве клиента других сетей.
Windows 95, как и Windows для рабочих групп, может выполнять функции сервера в сети. Обеспечена совместимость со старыми сетевыми драйверами MS-DOS и Windows З.х. Новая операционная система позволяет:
· • совместно использовать жесткие диски, принтеры, факс-платы, организовывать одноранговые локальные вычислительные сети (ЛВС);
· • использовать удаленный доступ и превратить офисный компьютер в вызываемый сервер;
· • поддерживать 16-разрядные сетевые драйвера DOS.
Администратор сети может задавать общий дизайн настольной системы, определять, какие операции будут доступны для пользователей сети, и контролировать конфигурацию настольной системы.
Сеть, расположенная на сравнительно небольшой территории, называется локальной (LAN - LocalAreaNetwork). В последние годы происходит усложнение структуры ЛВС за счет создания гетерогенных сетей, объединяющих разные компьютерные платформы. Возможность проведения видеоконференций и использования мультимедиа увеличивают требования к программному обеспечению сетей. Современные серверы могут хранить большие двоичные объекты (BLOB), содержащие текстовые, графические, аудио и видеофайлы. В частности, если вам надо получить по сети базу данных отдела кадров, то технология BLOB позволит передать не только анкетные данные: фамилию, имя, отчество, год рождения, но и портреты в цифровой форме .
Две технологии использования сервера
Различают две технологии использования сервера: технологию файл-сервера и архитектуру клиент-сервер. В первой модели используется файловый сервер, на котором хранится большинство программ и данных. По требованию пользователя ему пересылаются необходимая программа и данные. Обработка информации выполняется на рабочей станции.
В системах с архитектурой клиент-сервер обмен данными осуществляется между приложением-клиентом (front-end) и приложением-сервером (back-end). Хранение данных и их обработка производится на мощном сервере, который выполняет также контроль за доступом к ресурсам и данным. Рабочая станция получает только результаты запроса. Разработчики приложений по обработке информации обычно используют эту технологию.
Использование больших по объему и сложных приложений привело к развитию многоуровневой, в первую очередь трехуровневой архитектуры с размещением данных на отдельном сервере базы данных (БД). Все обращения к базе данных идут через сервер приложений, где они объединяются. Сокращение количества обращений к БД уменьшает лицензионные отчисления за СУБД.
2.2. Классификация локальной компьютерной сети (ЛКС)
Локальные вычислительные сети (более точно будет в данной работе употребление термина “локальные компьютерные сети”,) подразделяются на два кардинально различающихся класса: одноранговые (одноуровневые или PeertoPeer) сети и иерархические (многоуровневые).
Одноранговые сети.
Одноранговая сеть представляет собой сеть равноправных компьютеров, каждый из которых имеет уникальное имя (имя компьютера) и обычно пароль для входа в него во время загрузки ОС. Имя и пароль входа назначаются владельцем ПК средствами ОС. Одноранговые сети могут быть организованы с помощью таких операционных систем, как LANtastic, Windows’3.11, NovellNetWareLite. Указанные программы работают как с DOS, так и с Windows. Одноранговые сети могут быть организованы также на базе всех современных 32-разрядных операционных систем – Windows’95 OSR2, WindowsNTWorkstation версии, OS/2) и некоторых других.
Иерархические сети.
В иерархических локальных сетях имеется один или несколько специальных компьютеров – серверов, на которых хранится информация, совместно используемая различными пользователями.
Сервер в иерархических сетях – это постоянное хранилище разделяемых ресурсов. Сам сервер может быть клиентом только сервера более высокого уровня иерархии. Поэтому иерархические сети иногда называются сетями с выделенным сервером. Серверы обычно представляют собой высокопроизводительные компьютеры, возможно, с несколькими параллельно работающими процессорами, с винчестерами большой емкости, с высокоскоростной сетевой картой (100 Мбит/с и более). Компьютеры, с которых осуществляется доступ к информации на сервере, называются станциями или клиентами. 3
ЛКС классифицируются по назначению:
Сети терминального обслуживания. В них включается ЭВМ и периферийное оборудование, используемое в монопольном режиме компьютером, к которому оно подключается, или быть общесетевым ресурсом.
Сети, на базе которых построены системы управления производством и учрежденческой деятельности. Они объединяются группой стандартов МАР/ТОР. В МАР описываются стандарты, используемые в промышленности. ТОР описывают стандарты для сетей, применяемых в офисных сетях.
Сети, которые объединяют системы автоматизации, проектирования. Рабочие станции таких сетей обычно базируются на достаточно мощных персональных ЭВМ, например фирмы SunMicrosystems.
Сети, на базе которых построены распределенные вычислительные системы.
По классификационному признаку локальные компьютерные сети делятся на кольцевые, шинные, звездообразные, древовидные;
· по признаку скорости –
· на низкоскоростные (до 10 Мбит/с),
· среднескоростные (до 100 Мбит/с),
· высокоскоростные (свыше 100 Мбит/с);
· по типу метода доступа –
· на случайные,
· пропорциональные,
· гибридные;
· по типу физической среды передачи –
· на витую пару,
· коаксиальный или оптоволоконный кабель,
· инфракрасный канал,
· радиоканал.
2.3. Структура ЛКС
Способ соединения компьютеров называется структурой или топологией сети. Сети Ethernet могут иметь топологию “шина” и “звезда”. В первом случае все компьютеры подключены к одному общему кабелю (шине), во втором - имеется специальное центральное устройство (хаб), от которого идут “лучи” к каждому компьютеру, т.е. каждый компьютер подключен к своему кабелю.
Структура типа “шина”, рисунок 2(а), проще и экономичнее, так как для нее не требуется дополнительное устройство и расходуется меньше кабеля. Но она очень чувствительна к неисправностям кабельной системы. Если кабель поврежден хотя бы в одном месте, то возникают проблемы для всей сети. Место неисправности трудно обнаружить.
В этом смысле “звезда”, рисунок 2(б), более устойчива. Поврежденный кабель – проблема для одного конкретного компьютера, на работе сети в целом это не сказывается. Не требуется усилий по локализации неисправности.
В сети, имеющей структуру типа “кольцо”, рисунок 2(в), информация передается между станциями по кольцу с переприемом в каждом сетевом контроллере. Переприем производится через буферные накопители, выполненные на базе оперативных запоминающих устройств, поэтому при выходе их строя одного сетевого контроллера может нарушиться работа всего кольца.
Достоинство кольцевой структуры – простота реализации устройств, а недостаток – низкая надежность.
Все рассмотренные структуры – иерархические. Однако, благодаря использованию мостов, специальных устройств, объединяющих локальные сети с разной структурой, из вышеперечисленных типов структур могут быть построены сети со сложной иерархической структурой.

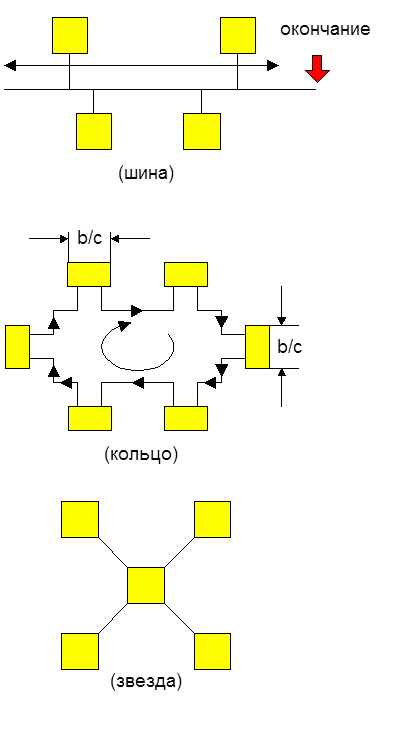

Рисунок 2 – структура построения (а) шина, (б) кольцо, (в) звезда
2.4. Физическая среда передачи в локальных сетях
Весьма важный момент – учет факторов, влияющих на выбор физической среды передачи (кабельной системы). Среди них можно перечислить следующие:
Требуемая пропускная способность, скорость передачи в сети;
Размер сети;
Требуемый набор служб (передача данных, речи, мультимедиа и т.д.), который необходимо организовать.
Требования к уровню шумов и помехозащищенности;
Общая стоимость проекта, включающая покупку оборудования, монтаж и последующую эксплуатацию.
Основная среда передачи данных ЛКС – неэкранированная витая пара, коаксиальный кабель, многомодовое оптоволокно. При примерно одинаковой стоимости одномодового и многомодового оптоволокна, оконечное оборудование для одномодового значительно дороже, хотя и обеспечивает большие расстояния. Поэтому в ЛКС используют, в основном, многомодовую оптику.
Основные технологии ЛКС: Ethernet, ATM. Технологии FDDI (2 кольца), применявшаяся ранее для опорных сетей и имеющая хорошие характеристики по расстоянию, скорости и отказоустойчивости, сейчас мало используется, в основном, из-за высокой стоимости, как, впрочем, и кольцевая технология TokenRing, хотя обе они до сих пор поддерживаются на высоком уровне всеми ведущими вендорами, а в отдельных случаях (например, применение FDDI для опорной сети масштаба города, где необходима высокая отказоустойчивость и гарантированная доставка пакетов) использование этих технологий все еще может быть оправданным.
3. ТИПЫ ЛКС
Ethernet – изначально коллизионная технология, основанная на общей шине, к которой компьютеры подключаются и “борются” между собой за право передачи пакета. Основной протокол – CSMA/CD (множественный доступ с чувствительностью несущей и обнаружению коллизий). Дело в том, что если две станции одновременно начнут передачу, то возникает ситуация коллизии, и сеть некоторое время “ждет”, пока “улягутся” переходные процессы и опять наступит “тишина”. Существует еще один метод доступа – CSMA/CA (CollisionAvoidance) – то же, но с исключением коллизий. Этот метод применяется в беспроводной технологии RadioEthernet или AppleLocalTalk – перед отправкой любого пакета в сети пробегает анонс о том, что сейчас будет происходить передача, и станции уже не пытаются ее инициировать.
Ethernet бывает полудуплексный (HalfDuplex), по всем средам передачи: источник и приемник “говорит по очереди” (классическая коллизионная технология) и полнодуплексный (FullDuplex), когда две пары приемника и передатчика на устройствах говорят одновременно. Этот механизм работает только на витой паре (одна пара на передачу, одна пара на прием) и на оптоволокне (одна пара на передачу, одна пара на прием).
Ethernet различается по скоростям и методам кодирования для различной физической среды, а также по типу пакетов (EthernetII, 802.3, RAW, 802.2 (LLC), SNAP).
Ethernet различается по скоростям: 10 Мбит/с, 100 Мбит/с, 1000 Мбит/с (Гигабит). Поскольку недавно ратифицирован стандарт GigabitEthernet для витой пары категории 5, можно сказать, что для любой сети Ethernet могут быть использованы витая пара, одномодовое (SMF) или многомодовое (MMF) оптоволокно. В зависимости от этого существуют различные спецификации:
10 Мбит/с Ethernet: 10BaseT, 10BaseFL, (10Base2 и 10Base5 существуют для коаксиального кабеля и уже не применяются);
100 Мбит/с Ethernet: 100BaseTX, 100BaseFX, 100BaseT4, 100BaseT2;
Gigabit Ethernet: 1000BaseLX, 1000BaseSX (пооптике) и 1000BaseTX (длявитойпары)
Существуют два варианта реализации Ethernet на коаксиальном кабеле, называемые “тонкий” и “толстый” Ethernet (Ethernet на тонком кабеле 0,2 дюйма и Ethernet на толстом кабеле 0,4 дюйма).
Тонкий Ethernet использует кабель типа RG-58A/V (диаметром 0,2 дюйма). Для маленькой сети используется кабель с сопротивлением 50 Ом. Коаксиальный кабель прокладывается от компьютера к компьютеру. У каждого компьютера оставляют небольшой запас кабеля на случай возможности его перемещения. Длина сегмента 185 м, количество компьютеров, подключенных к шине – до 30.
После присоединения всех отрезков кабеля с BNC-коннекторами (Bayonel-Neill-Concelnan) к Т-коннекторам (название обусловлено формой разъема, похожей на букву “Т”) получится единый кабельный сегмент. На его обоих концах устанавливаются терминаторы (“заглушки”). Терминатор конструктивно представляет собой BNC-коннектор (он также надевается на Т-коннектор) с впаянным сопротивлением. Значение этого сопротивления должно соответствовать значению волнового сопротивления кабеля, т.е. для Ethernet нужны терминаторы с сопротивлением 50 Ом.
Толстый Ethernet – сеть на толстом коаксиальном кабеле, имеющем диаметр 0,4 дюйма и волновое сопротивление 50 Ом. Максимальная длина кабельного сегмента – 500 м.
Прокладка самого кабеля почти одинакова для всех типов коаксиального кабеля.
Для подключения компьютера к толстому кабелю используется дополнительное устройство, называемое трансивером. Трансивер подсоединен непосредственно к сетевому кабелю. От него к компьютеру идет специальный трансиверный кабель, максимальная длина которого 50 м. На обоих его концах находятся 15-контактные DIX-разъемы (Digital, Intel и Xerox). С помощью одного разъема осуществляется подключение к трансиверу, с помощью другого – к сетевой плате компьютера.
Трансиверы освобождают от необходимости подводить кабель к каждому компьютеру. Расстояние от компьютера до сетевого кабеля определяется длиной трансиверного кабеля.
Создание сети при помощи трансивера очень удобно. Он может в любом месте в буквальном смысле “пропускать” кабель. Эта простая процедура занимает мало времени, а получаемое соединение оказывается очень надежным.
Кабель не режется на куски, его можно прокладывать, не заботясь о точном месторасположении компьютеров, а затем устанавливать трансиверы в нужных местах. Крепятся трансиверы, как правило, на стенах, что предусмотрено их конструкцией.
При необходимости охватить локальной сетью площадь большую, чем это позволяют рассматриваемые кабельные системы, применяется дополнительные устройства – репитеры (повторители). Репитер имеет 2-портовое исполнение, т.е. он может объединить 2 сегмента по 185 м. Сегмент подключается к репитеру через Т-коннектор. К одному концу Т-коннектора подключается сегмент, а на другом ставится терминатор.
В сети может быть не больше четырех репитеров. Это позволяет получить сеть максимальной протяженностью 925 м.
Существуют 4-портовые репитеры. К одному такому репитеру можно подключить сразу 4 сегмента.
Длина сегмента для Ethernet на толстом кабеле составляет 500 м, к одному сегменту можно подключить до 100 станций. При наличии трансиверных кабелей до 50 м длиной, толстый Ethernet может одним сегментом охватить значительно большую площадь, чем тонкий. Эти репитеры имеют DIX-разъемы и могут подключаться трансиверами, как к концу сегмента, так и в любом другом месте.
Очень удобны совмещенные репитеры, т.е. подходящие и для тонкого и для толстого кабеля. Каждый порт имеет пару разъемов: DIX и BNC, но он не могут быть задействованы одновременно. Если необходимо объединять сегменты на разном кабеле, то тонкий сегмент подключается к BNC-разъему одного порта репитера, а толстый – к DIX-разъему другого порта.
Репитеры очень полезны, но злоупотреблять ими не стоит, так как они приводят к замедлению работы в сети.
Ethernet на витой паре.
Витая пара – это два изолированных провода, скрученных между собой. Для Ethernet используется 8-жильный кабель, состоящий из четырех витых пар. Для защиты от воздействия окружающей среды кабель имеет внешнее изолирующее покрытие.
Основной узел на витой паре – hub (в переводе называется накопителем, концентратором или просто хаб). Каждый компьютер должен быть подключен к нему с помощью своего сегмента кабеля. Длина каждого сегмента не должна превышать 100 м. На концах кабельных сегментов устанавливаются разъемы RJ-45. Одним разъемом кабель подключается к хабу, другим – к сетевой плате. Разъемы RJ-45 очень компактны, имеют пластмассовый корпус и восемь миниатюрных площадок.
Хаб – центральное устройство в сети на витой паре, от него зависит ее работоспособность. Располагать его надо в легкодоступном месте, чтобы можно было легко подключать кабель и следить за индикацией портов.
Хабы выпускаются на разное количество портов – 8, 12, 16 или 24. Соответственно к нему можно подключить такое же количество компьютеров.
Технология Fast Ethernet IEEE 802.3U.
Технология FastEthernet была стандартизирована комитетом IEEE 802.3. Новый стандарт получил название IEEE 802.3U. Скорость передачи информации 100 Мбит/с. FastEthernet организуется на витой паре или оптоволокне.
В сети FastEthernet организуются несколько доменов конфликтов, но с обязательным учетом класса повторителя, используемого в доменах.
Репитеры FastEthernet (IEEE 802.3U) бывают двух классов и различаются по задержке в мкс. Соответственно в сегменте (логическом) может быть до двух репитеров класса 2 и один репитер класса 1. Для Ethernet (IEEE 802.3) сеть подчиняется правилу 5-4-3-2-1.
Правило 5-4-3-2-1 гласит: между любыми двумя рабочими станциями не должно быть более 5 физических сегментов, 4 репитеров (концентраторов), 3 “населенных” физических сегментов, 2 “населенных” межрепитерных связей (IRL), и все это должно представлять собой один коллизионный домен (25,6 мкс).
Физически из концентратора “растет” много проводов, но логически это все один сегмент Ethernet и один коллизионный домен, в связи с ним любой сбой одной станции отражается на работе других. Поскольку все станции вынуждены “слушать” чужие пакеты, коллизия происходит в пределах всего концентратора (на самом деле на другие порты посылается сигнал Jam, но это не меняет сути дела). Поэтому, хотя концентратор – это самое дешевое устройство и, кажется, что оно решает все проблемы заказчика, советуем постепенно отказаться от этой методики, особенно в условиях постоянного роста требований к ресурсам сетей, и переходить на коммутируемые сети. Сеть их 20 компьютеров, собранная на репитерах 100 Мбит/с, может работать медленнее, чем сеть из 20 компьютеров, включенных в коммутатор 10 Мбит/с. Если раньше считалось “нормальным” присутствие в сегменте до 30 компьютеров, то в нынешних сетях даже 3 рабочие станции могут загрузить весь сегмент.
В FastEthernet внутри одного домена конфликтов могут находиться не более двух повторителей класса II (рисунок 3) или не более одного повторителя класса I (рисунок 4)

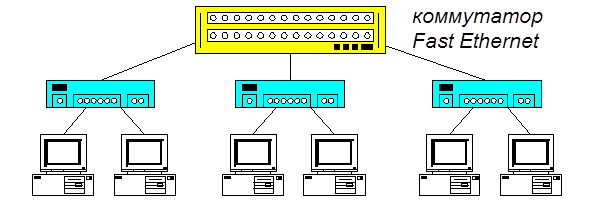

 Рисунок 3 - Структура сети на повторителях класса 2 с использованием витой пары.
Рисунок 4 - Структура сети на повторителях класса 1 с использованием витой пары.
Различные типы кабелей и устройств FastEthernet дают разную величину задержки RTD. Витая пара категории 5 – 1,11 бит-тайм на метр длины, оптоволоконный кабель 1 бит-тайм также на метр длины, сетевой адаптер – 50 бит-тайм, медиаконвертеры от 50 до 100, повторитель класса I –140, повторитель класса II – 92 бит-тайм. Задержку RTD между двумя сетевыми узлами рассчитать несложно, она равняется сумме соответствующих задержек их сетевых адаптеров и всех промежуточных сетевых компонентов (кабелей, повторителей).
Рисунок 5 - Пример сети FastEthernet.
В представленном на рисунке 5 примере сети задержка сигнала на пути от ПК А до ПК В равна 373,15 бит-тайм. Разумеется, задержка RTD между любыми двумя узлами не должна превышать 512 бит-тайм. Отсюда вытекают ограничения на число повторителей (не более двух, класса II) и на физические размеры сетей FastEthernet. Максимальный размер сети на базе витой пары (спецификация 100Base-TX) с двумя повторителями класса II составляет 205 м, а два компьютера (устройства DTE) могут быть связаны между собой отрезком оптоволоконного кабеля длиной 412 м.
Технология Gigabit Ethernet.
Следующий шаг в развитии технологии Ethernet – разработка проекта стандарта IEEE-802.32. Данный стандарт предусматривает скорость обмена информацией между станциями локальной сети 1 Гбит/с. Предполагая, что устройства GigabitEthernet будут объединять сегменты сетей с FastEthernet со скоростями 100 Мбит/с. Разрабатываются сетевые карты со скоростью 1 Гбит/с, а также серия сетевых устройств, таких как коммутаторы и маршрутизаторы.
В сети с GigabitEthernet будет использоваться управление трафиком, контроль перегрузок и обеспечение качества обслуживания (QualityOfService - QOS). Стандарт GigabitEthernet – один из серьезных соперников развивающейся сегодня технологии АТМ.
Технологии АТМ.
Сеть АТМ имеет звездообразную топологию. Сеть АТМ строится на основе одного или нескольких коммутаторов, являющихся неотъемлемой частью данной коммуникационной структуры.
Высокая скорость передачи и чрезвычайно низкая вероятность ошибок в волоконно-оптических системах выдвигают на первый план задачу создания высокопроизводительных систем коммутации на основе стандартов АТМ.
Простейший пример такой сети – один коммутатор, обеспечивающий коммутацию пакетов, данных и несколько оконечных устройств.
АТМ – это метод передачи информации между устройствами в сети маленькими пакетами фиксированной длины, названными ячейками (cells). Фиксация размеров ячейки имеет ряд существенных преимуществ по сравнению с пакетами переменной длины.
Во-первых, ячейки фиксированной длины требуют минимальной обработки при операциях маршрутизации в коммутаторах. Это позволяет максимально упростить схемные решения коммутаторов при высоких скоростях коммутации.
Во-вторых, все виды обработки ячеек по сравнению с обработкой пакетов переменной длины значительно проще, так как отпадает необходимость в вычислении длины ячейки.
В-третьих, в случае применения пакетов переменной длины передача длинного пакета данных могла бы вызвать задержку выдачи в линию пакетов с речью или видео, что привело бы к их искажению.
Модель АТМ имеет четырехуровневую структуру. Различают несколько уровней:
пользовательский (UserLayer) – включает уровни, начиная с сетевого и выше (IPX/SPX или TCP/IP);
адаптации (АТМ Adaptation Layer - AAL);
ATM (ATM Layer);
физический (Physical Layer).
Пользовательский уровень обеспечивает создание сообщения, которое должно быть передано в сеть АТМ и соответствующим образом преобразовано.
Уровень адаптации (AAL) обеспечивает доступ пользовательских приложений к коммутирующим устройствам АТМ. Данный уровень формирует стандартные АТМ-ячейки и передает их передает их на уровень АТМ для последующей обработки.
Физический уровень обеспечивает передачу ячеек через разнообразные коммутационные среды. Данный уровень состоит из двух подуровней – подуровня преобразования передачи, реализующего различные протоколы передачи по физическим линиям, и подуровня адаптации к среде передачи.
Оконечные устройства АТМ – сети, подключающиеся к коммутаторам через интерфейс, называемый UNI – интерфейс пользователя с сетью. UNI может быть интерфейсом между рабочей станцией, ПК, АТС, маршрутизатором, или каким угодно “черным ящиком” и АТМ-коммутатором.
ЗАКЛЮЧЕНИЕ
Появление сетевых технологий гораздо облегчает, ускоряет работу персонала, позволяет использовать единые базы данных, а также регулярно и оперативно их пополнять и обрабатывать, все это весьма важно и существенно для работы в милиции, где базы данных содержат огромные объемы информации.
Как уже говорилось выше, компьютерные сети связывают компьютеры, каждый из которых может работать и автономно, это позволяет работать на ПЭВМ как индивидуально, так и в сети, имея доступ к общим базам данных и информации.
Для создания простейшей офисной сети можно использовать широко распространенную операционную систему (ОС) Windows 95 (98), разработанную компанией Microsoft, которая рассчитана в первую очередь на работу в одноранговых сетях, для поддержки работы компьютера в качестве клиента других сетей. Одноранговая сеть представляет собой сеть равноправных компьютеров, каждый из которых имеет уникальное имя (имя компьютера) и обычно пароль для входа в него во время загрузки ОС. Windows 95, как и Windows для рабочих групп, может выполнять функции сервера в сети.
Выбор типа сети, способа соединения компьютеров в сеть зависят как от технических так и, что не маловажно, от финансовых возможностей тех, кто “строит” сеть.
|
