Реферат: Оснащения предприятия торговли холодильным оборудованием

Содержание:

1. Введение………………………………………………………………….3

2. Анализ состояния технического оснащения предприятий торговли и общественного питания холодильным оборудованием………………………...5

3. Выбор типов и нормы оснащения торговых организаций холодильным оборудованием……………………………………………………………..13

4. Описание устройства и принцип действия компрессионной холодильной машины……………………………………………………………….20

5. Правила эксплуатации холодильного оборудования и техника безопасности………………………………………………………………………….24

6. Заключение……………………………………………………………..30

7. Библиографический список…………………………………………..31

Введение

Экономические реформы в стране потребовали от работников торговых организаций различных форм собственности решения многих сложных организационно-экономических проблем при оснащении складов, баз и магазинов современной торговой техникой. Одной из важнейших проблем является выработка новых подходов к подбору отечественного и зарубежного торгово-технологического оборудования и технологии для организации коммерческой деятельности предприятий, реализующих товары традиционным методом, методом самообслуживания, внемагазинной формой (палатки, продажа товаров по каталогам, на ярмарках и т.д.), через магазины-склады (с технологией «кэш энд кэрри»), клубные магазины, магазин-интернеты.

Совершенствование торгового процесса находится в непосредственной зависимости от уровня развития материально-технической базы торговли, организационных форм ее построения, механизации и автоматизации процессов перевозки, хранения, упаковки и расфасовки товаров. Систематизация технологического процесса с использованием компьютерной технологии начинается от доставки, приемки, нарезки, фасовки, хранения и кончается расчетом с покупателями и учетом денежных операций. Торговое оборудование классифицируется по следующим признакам:

- функциональному назначению;

- характеру воздействия на обрабатываемый продукт;

- структуре рабочего цикла;

- степени автоматизации;

- виду используемой энергии;

- степени универсальности.

Расширение торговой сети и увеличение количества машин и оборудования на розничных и оптовых предприятиях требует от работников глубоких знаний, позволяющих быстро освоить и правильно эксплуатировать торговое оборудование.

Работники торговли должны хорошо знать:

- типы и устройство торговых машин и оборудования;

- способы подбора и определения количества оборудования;

- расчеты экономической эффективности техники;

- правила безопасности эксплуатации машин и оборудования;

- нормативно-технические документы по охране труда;

- пожарную безопасность и электробезопасность и др.

Механизация и автоматизация торгового процесса сегодня должна не только облегчать труд работников и повышать эффективности их труда, но также улучшать и ускорять обслуживание покупателей, способствовать сокращению трудовых и материальных затрат в торговле.

Внедрение современного и высокопроизводительного оборудования, научной организации и механизации труда коренным образом преобразит облик современных торговых предприятий, характер и содержание труда работников торговли. Но необходимо всегда помнить, что безопасность труда зависит от самого работника, его владения безопасными приемами работы с техникой, которую он эксплуатирует, а также от знания и четкого соблюдения правил, норм и инструкций по технике безопасности.

В данной курсовой работе будут рассмотренные вопросы оснащения предприятия торговли холодильным оборудованием. Дана характеристика, описание устройства холодильного оборудования. Правила эксплуатации и техника безопасности при работе с холодильным оборудованием.

Глава 1 . Анализ состояния технического оснащения предприятий торговли и общественного питания

Состояние рынка торгово-технологического оборудования.

В настоящее время в Российской Федерации насчитывается более 30 тыс. предприятий и организаций, различных организационно-правовых структур и форм собственности, участвующих в той или иной степени в материально-техническом обеспечении предприятий торговли. Примерная пятая часть из них реализует средства производства и предметы труда, связанные с обеспечением торгового обслуживания населения страны.

Формирующийся рынок характеризуется полной демонополизацией материально-технического обеспечения торговой сети. Любое торговое предприятие может самостоятельно выбирать потенциальных продавцов торгово-технологического оборудования в пределах, имеющихся у них собственных оборотных средств либо привлекаемых кредитов.

Ассортимент торгово-технологического оборудования на рынке в настоящее время весьма широк. При этом номенклатура оборудования постоянно расширяется. Если еще недавно она насчитывала пять основных укрупненных видов торгово-технологического оборудования (холодильное, контрольно-кассовое, весоизмерительное, подъемно-транспортное, фасовочное оборудование и торговая мебель), то сейчас к ним добавились средства оргтехники, компьютеры, сканеры, серверы, этикетировочные машины, охранное оборудование и др.

Среди организаций и фирм, торгующих торгово-технологическим оборудованием, встречаются как малые предприятия, реализующие одну-две марки оборудования, так и крупные фирмы, предлагающие оборудование десятков и даже сотен наименований. Помимо отечественного торгово-технологического оборудования фирмы реализуют широкий спектр оборудования таких ведущих мировых производителей, как «Каравелл» (Дания), «Лаваль» (Швеция) и др.

Продукция фирмы «Каравелл» реализуемая на российском рынке, включает холодильное оборудование для мини-, супер- и гипермаркетов (морозильные лари, камеры, шкафы, прилавки-витрины). Предлагаемые модели имеют весьма практичный и оригинальный дизайн. Кроме того, «Каравелл» изготавливает торгово-технологическое оборудование и по индивидуальным заказам российских потребителей.

Представленный на российском рынке широкий спектр импортного торгово-технологического оборудования дополняется продукцией ведущих отечественных производителей.

Помимо продажи отдельных образцов оборудования и контрактных его поставок в регионы, торговые фирмы предоставляют своим клиентам проектные услуги и комплексное оснащение их торговой сети. Такая разносторонняя деятельность фирм на рынке торгово-технологического оборудования требует создания адекватной материально-технической базы. В настоящее время торговые фирмы имеют в Москве свои офисы, выставочные залы, крупные склады, а также региональные представительства. Они принимают также участие в международных выставках, ярмарках торгового оборудования.

В России интенсивно развивается дилерская сеть зарубежных и отечественных предприятий – производителей торгового оборудования. Например, Московский завод торгового оборудования имеет собственного дилера – фирму «Маркетсервис плюс». Эта фирма реализует более 30 стеллажей, 40 видов прилавков, 20 видов витрин, 20 видов холодильных прилавков, 40 видов холодильных шкафов и витрин, а также более 20 видов торгового оборудования для аптек и широкую номенклатуру оборудования для уличной торговли. Все это оборудование отечественного производства.

Наиболее типичным представителем на современном отечественном рынке торгово-технологического оборудования является ООО «Березка», официальный дилер Ярославского завода «Холодмаш», производящего разнообразное холодильное оборудование. Всего ОО «Березка» реализует около 140 видов торгово-технологического оборудования.

В целом предприятия, занимающиеся материально-техническим обеспечением торговой деятельности, отличаются многообразием номенклатуры реализуемого оборудования, объемом и разнообразием сфер деятельности и услуг. Так, одни фирмы имеют только коммерческий аппарат, насчитывающий до 10 человек, другие в своем штате имеют несколько сотен работников различных специальностей.

Притом если одни фирмы только реализуют, то другие также готовят документы по ним в налоговые инспекции, осуществляют техническое обслуживание.

Рынок торгово-технологического оборудования в последнее время занялся реализацией оборудования и аксессуаров игорного бизнеса (бильярд, пирамиды и др.). Это вызвано тем, что гипер- и супермаркеты в целях получения прибыли дополняют свою торговую деятельность еще и высокодоходным игорным бизнесом, что значительно повышает спрос на торговые автоматы.

Организация технического оснащения предприятий торговли.

В рыночных условиях развитие торговли для улучшения обслуживания населения неразрывно связано с техническим прогрессом.

Технический прогресс в торговле выражается в совершенствовании торгового процесса. Значительную роль здесь играет уровень развития материально-технической базы торговли, механизации и автоматизации тяжелых и трудоемких работ.

Рациональное оснащение торговых организаций современным оборудованием на базе научно обоснованных норм создает основу для его эффективного использования. Вопросы технического оснащения торговых организаций оборудованием решаются при проектировании новых и реконструкции действующих предприятий.

Все операции торгового процесса, выполняемые в торговых организациях, могут быть объединены в несколько групп. К числу наиболее тяжелых и трудоемких работ, которые должны быть механизированы и автоматизированы в первую очередь, относятся:

• погрузочно-разгрузочные работы;

• внутримагазинное перемещение грузов;

• подготовка товаров к продаже;

• операции расчета с покупателями с использованием кассовых POS-терминалов и другой электронной техники, позволяющих быстро и оперативно работать с большой номенклатурой товарно-матери-альных ценностей.

Технический прогресс и эффективность применения торговой техники зависят от того, насколько комплексно и своевременно решены все организационные вопросы, связанные с оснащением средствами механизации и автоматизации, заменой ими ручного труда. Поэтому при техническом оснащении торговых организаций в каждом конкретном случае целесообразно:

- составить перечень операций, выполняемых работниками;

- определить место выполнения отдельных операций, состав помещений, их расположение и взаимосвязь;

- уточнить размещение оборудования в торговом зале с использованием комплекса мероприятий мерчендайзинга, позволяющих максимально увеличить товарооборот;

- определить срок хранения и маршрут движения товаров;

- подобрать необходимое оборудование, мебель, инструменты, инвентарь и др.

Техническое оснащение торговых организаций в условиях рыночной экономики осуществляет в основном их администрация во главе с директором (руководителем). Поэтому при организации и планировании технического оснащения руководителю необходимо знать:

- конструктивные особенности торгового здания, склада (этажность, размещение опорных колонн, уровень пола, габариты помещений и др.);

- метод продажи товаров и их ассортимент;

- типы и технические характеристики торгово-технологического оборудования;

- возможность комплексной механизации погрузочно-разгрузочных работ;

- экономическую эффективность использования торгового оборудования и машин;

- возможность улучшения условий труда работников и др.

После тщательного изучения всех параметров руководителю

следует составить план технического оснащения торговых организаций, учитывая при этом:

- обеспеченность проектно-сметной документацией;

- планируемую эффективность оборудования, трудовые затраты в млн. руб.;

- сроки поставки поставщиками оборудования и контрольно-кассовых машин, соответствующих эталонным образцам моделей, внесенных в Государственный реестр;

Значение и классификация торгового холодильного оборудования.

Торговым организациям для бесперебойного снабжения населения необходимо хранить значительные запасы товаров, большинство которых скоропортящиеся. Лучший способ консервирования скоропортящихся товаров – использование холода. Применение холода в торговле позволяет:

- создать запасы скоропортящихся продуктов в широком ассортименте;

- увеличить продолжительность их хранения;

- транспортировать на любые расстояния;

- равномерно в течение года продавать товары сезонного производства;

- снизить товарные потери;

- внедрять прогрессивные формы продажи товаров;

- удовлетворять потребности населения в доброкачественных продовольственных товарах;

- обеспечить высокий уровень торгового обслуживания и санитарного состояния торговых предприятий и др.;

Для сохранения качества скоропортящихся продуктов необходимо постоянное воздействие на них холода. Это достигается созданием непрерывной холодильной цепи, соединяющей районы производства и заготовок товаров с центрами их потребления. Отдельными звеньями холодильной цепи являются производственные, заготовительные, портовые, распределительные холодильники, торговые холодильники продовольственных складов и магазинов, домашние холодильники.

Связь между звеньями холодильной цепи осуществляет холодильный транспорт: суда-холодильники, вагоны, секции и поезда-холодильники, автомобили-холодильники-рефрижераторы. При отсутствии какого-либо звена этой цепи нарушается ее непрерывность и ухудшается качество товаров.

На предприятиях торговли для кратковременного хранения, демонстрации и продажи скоропортящихся продуктов применяют небольшие стационарные холодильники и торговое холодильное оборудование: охлаждаемые и низкотемпературные шкафы, прилавки, витрины, сборные камеры и др.

Торговое холодильное оборудование классифицируют по признакам, приведенным в таблице 1.

Таблица 1.

Для обозначения торгового холодильного оборудования приняты специальные условные буквенно-цифровые индексы: К – камеры, Ш – шкафы, П – прилавки, В – витрины, ПВ – прилавки-витрины, Х – холодильные, С – среднетемпературные, Н – низкотемпературные. Цифры после дефиса указывают на расположение холодильного агрегата (1 – встроенный, 2 - вынесенный), а после второго дефиса внутренний или полезный охлаждаемый объем (в м³ ).

Последующие буквы (П и К) обозначают способы выкладки товаров (П – на полках оборудования, К – в контейнерах или таре-оборудования), буквы З и О обозначают степень герметичности оборудования (З – закрытое, О - открытое).

Так, индекс КХС-1-8,ОК означает камера холодильная среднетемпературная со встроенной холодильной машиной, с внутренним охлаждаемым объемом 8 м³ , предназначенная для хранения товаров в контейнерах. В некоторых моделях холодильного оборудования со встроенной холодильной машиной первая цифра 1 опускается. Например, ШХ-0,8ОМ. Здесь 0,80 означает внутренний охлаждаемый объем, а М – изготовителя: «Марихолодмаш».

Торговое холодильное оборудование должно отвечать следующим основным техническим, торгово-эксплуатационным, экономическим, санитарным требованиям и обеспечивать:

- заданный температурный режим хранения товаров;

- допустимые нормы шума для торговых залов магазинов;

- внешний вид, соответствующий интерьеру магазина;

- удобства пользования для покупателей и продавцов;

- малую теплопроводность;

- удобства для санитарной обработки и технического обслуживания и др.

Прогрессивным направлением в деле сохранности скоропортящихся продуктов является применение схемы централизованного холодоснабжения, т.е. подключение к одному агрегату нескольких единиц холодильного оборудования. Это сокращает затраты на электроэнергию, техническое обслуживание, устраняет тепловыделения и шум от работающих машин. Сам агрегат обычно размещается в подсобном помещении магазина.

Глава 2. Выбор типов и нормы оснащения торговых организаций холодильным оборудованием

Ни одна торговая организация, занимающаяся реализацией продовольствия, не может нормально функционировать без холодильных и морозильных камер, в которых в зависимости от объема и температурного режима можно хранить весь ассортимент товаров.

Необходимость хранить запасы продукции вызывает постоянно высокую потребность магазина в холодильных камерах. В настоящее время годовая потребность российского рынка только в среднетемпературных холодильных камерах составляет 20 тысяч.

Столь высокий уровень спроса существенно повлиял на расширение ассортимента моделей холодильных камер. Число предлагаемых моделей за последние годы увеличилось в 2 раза и составляет около 60 наименований.

Чтобы выбрать наиболее рациональную модель, менеджер торгового предприятия должен четко представлять особенности различных типов морозильных и холодильных камер, их основные достоинства и недостатки.

По виду конструкции все холодильные камеры делятся на два типа: стационарные и сборно-разборные. Стационарные холодильные камеры следует включить в перечень поставляемого для магазина оборудования либо в Период проектирования, либо в период реконструкции. При кажущейся сложности стационарные камеры, изначально запроектированные квалифицированными специалистами с учетом всех особенностей эксплуатации дают экономию по стоимости, времени монтажа, занимаемой площади примерно 20-30% относительно стоимости сборно-разборных (щитовых) камер.

Необходимо знать, что холодильный агрегат для стационарной камеры дешевле, чем для сборно-разборной, поскольку имеется возможность подключения к центральной станции холодоснабжения или объединения нескольких камер с подключением к одному источнику холода.

Однако сегодня в торговых организациях России наибольшее распространение получили сборно-разборные камеры различных типов, составляющие более 70% всех находящихся в эксплуатации камер. Их успех обусловлен тем, что из стандартных панелей можно быстро собрать камеру соответствующего размера, установить ее практически в любом месте торговой организации.

Основной компонент любой сборно-разборной камеры - агрегат (холодильная машина), который представляет собой моноблок (автономный агрегат). Моноблоки можно приобрести либо отдельно, либо в комплекте с камерой. При выборе камеры и моноблока владельцу магазина необходимо получить рекомендацию от специалиста по техническим и экономическим вопросам.

В России холодильные камеры поставляют фирмы «Марихолод-маш», «Совиталпродмаш», «Ариада», «Север», а также зарубежные фирмы.

Специалисты по проектированию оборудования для торговых предприятий рекомендуют устанавливать в организациях торговли площадью 700 м² как минимум:

- две низкотемпературные камеры объемом 20 м³ (до -20°С): одну для хранения мяса, мясных полуфабрикатов, другую - для рыбы, рыбных полуфабрикатов;

- три среднетемпературные камеры объемом 20 м³ (+2...+8°С): одну для гастрономической продукции, вторую - для овощей и фруктов, третью - для молочных продуктов.

Большинство современных торговых предприятий, работающих по принципу самообслуживания, не говоря уже о супер- и гипермаркетах, универсамах крупных сетей, оснащены централизованными системами холодоснабжения, обеспечивающими поддержание заданных температурных режимов во всем спектре холодильного оборудования. В общем случае использование централизованных систем холодоснабжения считается целесообразным, если суммарная площадь торговых залов магазина составляет 400 м ² и более. Вместе с тем, как правило, современный магазин, такой, например, как универсам, располагает еще и подсобными помещениями, в которых располагаются холодильные камеры для хранения товарного запаса, а также производственными цехами для приготовления полуфабрикатов. В этом случае использование централизованных систем холодоснабжения становится целесообразным и при меньшей суммарной площади торгового зала.

Централизованные системы холодоснабжения, представляющие собой многокомпрессорные агрегаты с параллельно включенными компрессорами, отличаются высокой экономичностью, надежностью и низкими эксплуатационными затратами по сравнению со старыми традиционными системами, в которых холодоснабжение осуществляется посредством большого количества локальных, как правило, комп-рессорно-конденсаторных холодильных агрегатов.

Центральные многокомпрессорные агрегаты, безусловно, обладают целым рядом преимуществ. Они обеспечивают:

- экономию электроэнергии благодаря применению крупных компрессоров с более высоким КПД, а также регулированию производительности в зависимости от реальной тепловой нагрузки;

- высокую надежность холодоснабжения за счет «горячего» или «холодного» резервирования мощности;

- значительное увеличение (в 4-6 раз) долговечности компрессоров за счет равномерной наработки их ресурса;

- снижение затрат на систему кондиционирования и вентиляции вследствие отсутствия передачи тепла от холодильного оборудования не только в торговом зале, но и в подсобных помещениях;

- повышение уровня комфорта в торговом зале и в подсобных помещениях за счет отсутствия шума от работы холодильных агрегатов;

- снижение эксплуатационных издержек, повышение эффективности контроля, диагностирования и регулирования всех технологических параметров режима работы;

- проведение технического обслуживания холодильного оборудования без помех для нормальной работы торговых залов.

Как правило, система централизованного холодоснабжения крупного универсама состоит из двух многокомпрессорных агрегатов, устанавливаемых в машинном отделении, и двух вынесенных конденсаторов воздушного охлаждения, которые размещаются вне помещений (обычно на стене или на крыше здания). Один из агрегатов обеспечивает холодом все среднетемпературное, а другой - все низкотемпературное оборудование универсама. Как правило, количество компрессоров, устанавливаемое в одном агрегате, варьируется от 2 до 6, в зависимости от требуемой холодильной мощности и особенностей системы потребителей холода. В последнее время с целью сокращения площади, занимаемой «центральными» агрегатами, некоторые зарубежные фирмы изготавливают комплексные мультикомпрессорные централи, обеспечивающие холодом одновременно средне- и низкотемпературных потребителей. В таких централях компрессоры средне-температурной и низкотемпературной групп монтируют на единой раме и обычно через общий маслоотделитель подключают к единому выносному конденсатору. Это конструкторское решение позволяет в 2-2,5 раза сократить площадь машинного отделения, а в некоторых случаях является единственно возможным инженерным решением.

В случае необходимости, когда в планировке универсама в силу дефицита площадей нет машинного отделения, используют специальные многокомпрессорные агрегаты, обычно конструктивно объединенные с воздушным конденсатором, устанавливаемые вне помещений. Такие агрегаты, оснащенные тепло- и звукоизолирующим кожухом, не требуют создания дополнительного внешнего ограждения и могут работать при температурах окружающего воздуха до -40°С, однако это, пожалуй, самый дорогостоящий вариант компрессорной централи.

В настоящее время значительная часть реконструируемых объектов торговли размещается в нижних этажах жилых домов. При этом к холодильным агрегатам предъявляются повышенные требования по шумовым и вибрационным характеристика. Эта проблема сегодня успешно решается применением в централях герметичных спиральных компрессоров типа Scroll, обладающих весьма низким по сравнению с компрессорами других типов уровнем шума и вибрации, высоким КПД и обеспечивающих длительный срок службы. Кроме этого, в подобных случаях мультикомпрессорные агрегаты оборудуют специальными антивибрационными узлами и звукоизолирующими кожухами, а также используют малошумные выносные конденсаторы.

Расчет потребности в охлаждаемой площади для конкретной группы продуктов производится согласно таблице 1 с учетом режима хранения, норм загрузки на 1м ² охлаждаемой площади и других показателей по формуле:

где П – охлаждаемая площадь, м ² ;

О – среднедневная реализация товаров, кг;

Т – срок хранения товаров, дни;

Н – норма загрузки товаров, кг/ м² ;

К – коэффициент перевода грузовой площади в полезную (в зависимости от ассортимента скоропортящихся товаров может быть от 1,5 до 1,7).

После расчета площадей уточняют количество холодильного оборудования и его объемы (площади).

В связи с тем, что непосредственное охлаждение испарительными батареями имеет основное применение в торговле, расчет мощности (холодопроизводительности) холодильных агрегатов для холодильного оборудования производится по формуле:

где 130 – удельный расход холода на 1м ² охлаждаемой площади, ккал/ч;

П – охлаждаемая площадь оборудования, м ² ;

24 – количество часов в сутках;

- коэффициент потери холода, равный 1,3;

Р – часы работы холодильной машины в сутки (принимают за 16 ч).

Режим хранения скоропортящихся товаров в торговых организациях

Таблица 1.

Холодопроизводительность должна несколько превышать расчетную. Подбор холодильного оборудования, холодильных агрегатов и машин осуществляется по техническим характеристикам в справочниках, каталогах и проспектах. Холодопроизводительностью холодильной машины называют количество тепла, которое она в состоянии отнять от охлаждаемой ею среды в течение 1 ч. Холодопроизводительность может меняться в значительных пределах в зависимости от температурных условий работы. При повышении температуры конденсации и понижении температуры кипения холодильного агента холодопроизводительность холодильных машин уменьшается. Холодопроизводительность измеряется в килокалориях в час (ккал/ч). По системе СИ холодопроизводительность измеряется в ваттах (Вт):

1 Вт = 0,86 ккал/ч; 1 ккал/ч = 1,163 Вт.

При строительстве новых торговых предприятий, после реконструкции или капитального ремонта существующих, если они соответствуют утвержденному типоразмеру, потребность в холодильном оборудовании и холодильных агрегатах определяется нормативным методом.

Глава 3. Описание устройства и принцип действия компрессионной холодильной машины

Из всех способов наибольшее применение получило охлаждение с помощью холодильных машин (машинное охлаждение), при котором используется принцип кипящих жидких газов. Работа холодильной машины полностью автоматизирована, что обеспечивает удобство в эксплуатации, безопасность работы обслуживающего персонала, возможность соблюдения требуемого температурного режима для различных видов продуктов, а также режима экономии.

Холодильная машина - это кольцевая герметически замкнутая система, по которой циркулирует одно и то же количество рабочего вещества, называемого холодильным агентом. Холодильные машины бывают двух видов: компрессионная и абсорбционная, в которых используются различные способы обеспечения циркуляции хладагента. В компрессионной холодильной машине для циркуляции хладагента, затрачивается механическая энергия. А в абсорбционной - тепловая. Наибольшее распространение получила компрессионная холодильная машина (схема 1), в которой основным рабочим узлом является компрессор.

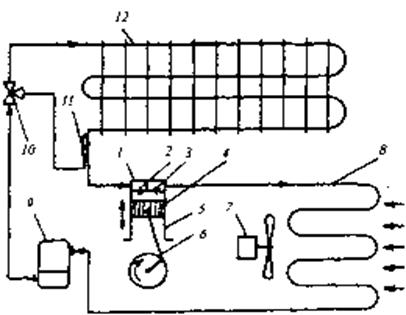

Схема 1 - компрессионной холодильной машины:

1) компрессор;

2) всасывающий клапан;

3) нагнетающий воздух клапан;

4) поршень;

5) цилиндр;

6) электропривод;

7) электровентилятор;

8) конденсатор;

9) ресивер;

10) терморегулирующий вентиль;

11) датчик;

12) испаритель

Компрессионная холодильная машина состоит из компрессора (1), конденсатора (8), ресивера (9), терморегулирующего вентиля (10) и испарителя (12). Эти части соединены между собой трубопроводами и образуют замкнутую герметичную систему, которая заполнена холодильным агентом - хладоном.

Компрессор служит для непрерывного отсасывания холодных паров хладона из испарителя, сжатия их и нагнетания в конденсатор. Важнейшими частями компрессора являются цилиндр (5), поршень (4) и два клапана (всасывающий (2) и нагнетающий (3)). Поршень совершает в цилиндре возвратно-поступательное движение с помощью электропривода (6). При опускании поршня увеличивается объем рабочей полости цилиндра, и давление в нем снижается. Вследствие этого открывается всасывающий клапан, и цилиндр заполняется парообразным хладоном, поступающим из испарителя. При поднятии поршня (при закрытых клапанах) пары хладона сжимаются и нагреваются за счет сжатия до температуры 50 - 60°С. При достижении наибольшего давления паров в цилиндре открывается нагнетающий клапан, и горячие пары хладона выталкиваются в конденсатор.

Конденсатор - это теплообменный аппарат, охлаждаемый с помощью электровентилятора. Конденсатор воздушного охлаждения представляет собой трубчатый змеевик из металлических труб с насаженными на них ребрами из металлических пластин. По змеевику сверху вниз проходит охлаждаемый холодильный агент, а снаружи змеевик обдувается воздухом от электровентилятора (7). В конденсаторе горячие пары хладона отдают свою теплоту воздуху помещения. В результате их температура понижается до температуры конденсации, которая обычно на 8-12°С выше температуры воздуха помещения. При дальнейшем охлаждении пары хладона отдают скрытую теплоту парообразования при постоянной температуре и превращаются в жидкость. Интенсивность конденсации зависит от размера охлаждаемой площади поверхности конденсатора, разности температур хладонового пара и воздуха помещения, а также чистоты поверхности конденсатора. Загрязнение конденсатора смазочными маслами, пылью затрудняет теплообмен между холодильным агентом и наружным воздухом. Жидкий хладон, постепенно проходя через фильтр-осушитель, накапливается в ресивере (9).

Ресивер представляет собой стальной герметичный сосуд, служащий для накопления, хранения сжиженного хладона и равномерной его подачи в другие части холодильной машины. В ресивере и конденсаторе поддерживается одинаковое давление, равное давлению конденсации. Из ресивера жидкий хладон подается к терморегулирующему вентилю (10).

Терморегулирующий вентиль (ТРВ) - автоматический прибор, который регулирует заполнение испарителя жидким хладоном. Основными его частями являются игольчатый клапан, закрывающий доступ жидкого хладона из ресивера в испаритель, и датчик (11), контролирующий температуру паров хладона на выходе из испарителя. При повышении температуры, что является признаком недостаточного заполнения испарителя, клапан вентиля автоматически открывается, увеличивая подачу жидкого хладона в испаритель.

Другой важной функцией ТРВ является дросселирование (расширение жидкости при истечении через узкие отверстия) жидкого хладона. Дросселирование происходит в кольцевой щели между игольчатым клапаном и седлом вентиля. На этом участке резко падает давление жидкого хладона, поскольку в испарителе поддерживается более низкое давление, чем в конденсаторе и ресивере. При этом давление конденсации хладона понижается до давления кипения. Соответственно понижается температура кипения жидкого хладона.

Глава 4. Правила эксплуатации холодильного оборудования и техника безопасности

Срок службы торгового холодильного оборудования и безотказность его работы зависят от соблюдения правил его эксплуатации, содержания в чистоте, использования по прямому назначению.

Основные условия бесперебойной работы холодильного оборудования следующие:

- высокое качество монтажа,

- квалифицированное техническое обслуживание;

- выполнение всех правил эксплуатации персоналом магазина.

Монтаж, т. е. подготовку к работе и пуск холодильного оборудования, должен проводить механик, имеющий удостоверение на право осуществления таких работ и обслуживания холодильных агрегатов.

В период между техническим обслуживанием и ремонтами персонал торгового предприятия должен осуществлять:

- контроль за состоянием изделия, правильной его за грузкой и установкой щитков, системой отвода конденсата;

- визуальный осмотр машинного отделения, при котором проверяется герметичность трубопроводов (появление следов масла в разъемных соединениях указывает на утечку хладагента);

- ежедневную чистку и пропитку изделия после окончания работы;

- удаление снеговой "шубы" (слоя инея толщиной более 3 мм);

- визуальный контроль за температурой в охлаждаемом объеме по термометру.

От качества выполнения персоналом этих обязанностей в значительной мере зависит надежность работы оборудования и снижение затрат на его эксплуатацию.

Торговое холодильное оборудование устанавливают в сухом, наиболее холодном месте помещения. Для нормальной и экономичной работы холодильное оборудование следует устанавливать в местах, не подверженных прямому действию солнечных лучей, и как можно дальше, но не менее 2 м от отопительных приборов и других источников тепла. Не рекомендуется открывать дверцы в сторону потока теплого воздуха.

При размещении оборудования необходимо, чтобы к конденсатору агрегата обеспечивался свободный доступ воздуха, поэтому он должен быть установлен на расстоянии не менее 0,2 м от стены. Оборудование со встроенным агрегатом также должно иметь свободный доступ воздуха к решеткам машинного отделения.

Оборудование необходимо содержать в чистоте. Наружную его часть следует периодически протирать слегка влажной фланелью и вытирать насухо. Внутренние стенки каждую неделю необходимо промывать с мылом, затем ополаскивать чистой водой и насухо вытирать.

В целях достижения минимальных потерь холода раздвижные створки витрин и прилавков, двери холодильных шкафов и камер рекомендуется открывать только в случае надобности и на короткий срок.

В витринах, шкафах продукты укладывают с зазором, чтобы расстояние до стекол или стенок было не менее 1 мм. Несоблюдение этого требования отрицательно влияет на температурный режим.

Чем ниже температура окружающего агрегат воздуха, тем ниже давление конденсации и, следовательно, выше холодопроизводительность установки и экономичнее ее работа. Предельно допустимая температура воздуха, окружающего холодильную машину, - 32 - 35°С, для южных ионов – 38 - 40°С. При более высокой температуре воздуха давление конденсации достигает установленного верхнего предела и моноконтроллер автоматически выключает агрегат.

Помещения, в которых устанавливают сборные камеры, должны быть просторными и иметь высоту не менее 2,3 м. При установке камер на верхних этажах следует проверить прочность междуэтажных перекрытий, так как при полной их загрузке оказывается значительное давление.

При нарушении нормальной работы холодильного оборудования необходимо немедленно выключить электродвигатель компрессора и вызвать механика, обслуживающего холодильную установку.

При эксплуатации холодильного оборудования запрещается:

- допускать посторонних лиц к осмотру, ремонту холодильной машины и регулировке приборов автоматики, а также выполнять эти работы своими силами;

- прикасаться к движущимся частям холодильного агрегата во время работы и автоматической остановки;

- не выключив компрессор, перекрывать воду, охлаждающую конденсатор холодильных машин;

- удалять иней с испарителя механическим способом при помощи скребков, ножей и др. предметов);

- загромождать холодильный агрегат и проходы посторонними предметами, затрудняющими технический осмотр и проверку его работы, а также препятствующими нормальной циркуляции воздуха, охлаждающего конденсатор;

- включать холодильную машину при снятых с агрегата, а также с вращающихся и движущихся его частей крышке магнитного пускателя, клеммной колодке электродвигателя, регулятора давления и других приборов.

Устойчивая и долговечная работа холодильной машины во многом зависит от соблюдения работниками магазина перечисленных ниже основных правил эксплуатации холодильного оборудования:

- загружать оборудование продуктами следует только по достижении нормального температурного режима;

- количество загружаемых продуктов не должно превышать допустимую норму единовременной загрузки оборудования;

- для свободного движения холодного воздуха и лучшего, равномерного охлаждения продукта их укладывают или подвешивают неплотно между собой на расстоянии от стенок 8 - 10 см;

- нельзя хранить продукты на испарителях, покрывать решетчатые полки и продукты бумагой, целлофаном и т. п., так как это нарушает нормальную циркуляцию воздуха и ухудшает условия охлаждения продуктов;

- не допускается хранение в охлаждаемом оборудовании посторонних предметов;

- следует избегать совместного хранения разнородных продуктов, передающих друг другу запах (например, сельди и сливочного масла);

- закрытые двери холодильного оборудования по всему периметру должны быть плотно прижаты к корпусу, открывать их следует как можно реже и на короткий срок.

- на испарителе не должно быть инея, между его ребрами должен свободно циркулировать холодный воздух.

Большой слой инея замедляет процесс теплопередачи, поэтому температура в охлаждаемом объекте и давление в испарителе повышаются, и холодильная машина станет работать, непрерывно, не выключаясь.

Для оттаивания инея в неавтоматизированных установках холодильную машину отключают, камеру освобождают от продуктов, дверцы оставляют открытыми до тех пор, пока весь иней не растает. После удаления инея внутренние поверхности шкафа должны быть насухо протерты и проветрены.

Эти правила оттаивания инея не касаются тех холодильных устройств, в которых предусматривается оттаивание с помощью электронагревателей или оборудованных принудительной циркуляцией охлажденного воздуха.

Ниже перечислены причины, негативно влияющие на работоспособность оборудования.

1. Использование холодильного оборудования в перенапряженном режиме. В первую очередь это относится к холодильным витринам, служащим для демонстрации товара, а не для его хранения. Перезагрузка витрин по уровню выкладки товара в демонстрационном объеме ведет к перенапряженному режиму работы агрегата, что уменьшает срок его службы. Высота загрузки при выкладке товара в холодильных или морозильных витринах не должна превышать 150 мм над уровнем поддона.

2. Практически все холодильное оборудование рассчитано на работу при температуре окружающего воздуха до 25°С. В летних условиях температура в торговых помещениях доходит до 30°С и выше. Это также отрицательно влияет на работу агрегата. Экономия на установке дополнительных вентиляционных систем или систем кондиционирования может привести к выходу из строя холодильного оборудования.

3. Нерегулярность проведения профилактических работ. Это особенно характерно для весенне-летнего периода, когда тополиным пухом и пылью забивается машинное отделение.

Соблюдение правил эксплуатации холодильных установок и техники безопасности способствует надежной работе оборудования и предотвращает несчастные случаи.

Для работников торговли должен быть проведен специальный вводный инструктаж по правилам техники безопасности, эксплуатации автоматических хладоновых холодильных установок, электробезопасности и порядку оказания первой помощи при несчастном случае. Не реже одного раза в 6 мес. должен проводиться инструктаж на рабочем месте.

Вблизи холодильного агрегата на видном месте вывешивают инструкцию по эксплуатации холодильных установок.

К проведению монтажных работ и обслуживанию холодильного оборудования допускаются только лица, специально обученные, имеющие диплом мастера по холодильной технике.

Правила техники безопасности запрещают эксплуатировать холодильные установки, не имеющие защитного заземления электродвигателей. Опасно пользоваться холодильной установкой, если открыты токонесущие части ее электрических приборов, не защищены вращающиеся и движущиеся части оборудования. Запрещается эксплуатировать оборудование при неисправных приборах автоматики, прикасаться к движущимся частям включенного в сеть агрегата независимо от того, находится он в работе или в периоде автоматической остановки.

Следует избегать попадания на кожу хладагентов, так как из-за низкой температуры испарения в атмосферных условиях они вызывают ожог. Вдыхание паров хладагентов может иметь вредное последствие для здоровья. При обнаружении значительной утечки хладагента следует немедленно включить вентиляцию или открыть окна и двери для проветривания помещения. При работе с хладагентом или оборудованием, наполненным хладагентом, нужно иметь защитные очки и резиновые перчатки.

Работа с отрытым пламенем или другими горячими поверхностями при контакте с хладагентом может быть причиной химической реакции с выделением вредных паров.

Работа компрессора допускается только с хладагентом, указанным производителем. Запрещается выпуск хладагентов в атмосферу. При попадании хладагента в машинное помещение затрудняется поиск утечки с помощью детектора.

Перед подключением компрессора к сети также необходимо проверить электрические данные двигателя и наличие заземления. Следует учитывать, что корпус компрессора может иметь температуру до 100°С.

Заключение

Сегодня технологии изготовления холодильных установок находятся на очень высоком уровне. Разработка новых моделей холодильных агрегатов сегодня затронула даже сферу микроэлектроники. Так же не обошли стороной и технологии производства холодильных машин и цифровые компьютерные технологии.

Применение холодильных установок с компьютерным управлением на производстве - повышает эффективность производства, обеспечивает надёжный контроль температуры, тем самым надёжно сохраняя сырьё, и обеспечивает минимальные его потери.

Пожалуй, основным недостатком таких установок является сложность и высокая стоимость ремонта электронных частей компьютерного управления. Ко всему прочему электронные компоненты требуют особых условий эксплуатации. Ещё одним недостатком является то, что холодильники с компьютерным управлением стоят достаточно дорого, но зато экономия на минимальных потерях сырья при хранении в производстве полностью оправдывает стоимость агрегатов.

Ещё одной не маловажной проблемой - является нехватка специалистов по обслуживанию такой техники. Но большинство предприятий в России приглашают специалистов из - за рубежа для обслуживания импортных холодильных установок т.к большая часть холодильников с цифровым управлением поставляется из-за границы.

К сожалению, в России таких холодильников производят мало, либо производят, но по лицензии зарубежных фирм, соответственно такие агрегаты выходят на рынок под брэндом зарубежной фирмы.

Поэтому необходимо развивать в России разработку и производство холодильников и холодильных установок с цифровым управлением и создавать новые технологии их изготовления, что бы российские холодильные установки стали конкурентоспособными на мировом рынке.

Библиографический список:

1. Виноградова, С.Н. Организация и технология торговли [Текст] / С. Н. Виноградова. - Мн.: 2002 .

1. Дашков, Л.П. Организация, технология и проектирование торговых предприятий [Текст] / Л. П. Дашков, В. К. Памбухчиянц. - М.: 2003.

2. Канаян, К. Проектирование магазинов и торговых центров [Текст] / К. Канаян. - М.:2003.

3. Мезена, Т.К. Торгово-холодильное оборудование [Текст]: Курс лекций / Т. К. Мезена. – Мн.:2000.

4. Памбухчиянц, В.К. Организация, технология и проектирование торговых предприятий [Текст] / В. К. Памбухчиянц. - М.:1998.

5. Памбухчиянц, В.К. Оборудование предприятий торговли [Текст] / В. К. Памбухчиянц. - М.: ЭКСМО, 2004

6. Станкевич, Л.Г. Организация и технология торговли [Текст] / Л. Г. Станкевич. - Мн.:2000.

7. Соломатина, А. Н. Экономика и организация деятельности торгового предприятия [Текст] / А. Н. Соломатина. - М.:2002.

8. Товароведение и экспертиза товаров [Электронный ресурс] / Режим доступа: www.znaytovar.ru., свободный.
