| Практическая работа №2
Тема: Расчёт электрических нагрузок объектов методом коэффициента максимума
Цель работы
: Освоить методику расчета электрических нагрузок методом коэффициента максимума и выполнить задание.
Таблица 2.1.- Ведомость электрических нагрузок
| №
|
Наименования
|
Мощность, кВт
|
Количество
|
| 1.
|
Пресс кривошипный
|
16
|
1
|
| 2.
|
Вальцы гибочные
|
5
|
5
|
| 3.
|
Отрезной станок
|
11
|
2
|
| 4.
|
Токарно-револьверный станок
|
16
|
6
|
| 5.
|
Механическая ножовка
|
2,8
|
1
|
| 6.
|
Трубоотрезной станок
|
2,4
|
2
|
| 7
|
Гильотинные ножницы
|
20
|
4
|
| 8.
|
Кран-балка
|
5
|
2
|
| 9.
|
Мостовой кран
|
6,1
|
2
|
| 10.
|
Вентилятор
|
4,5
|
4
|
| 11.
|
Камерная печь
|
75
|
3
|
| 12.
|
Камерная печь
|
60
|
2
|
| 13.
|
Электропечь цементации
|
36
|
3
|
| 14.
|
Отпускная печь
|
40
|
3
|
| 15.
|
Молот пневматический
|
26,5
|
3
|
| 16.
|
Молот ковочный
|
10
|
2
|
| 17.
|
Пресс эксцентриковый
|
10
|
4
|
| 18.
|
Молот ковочный
|
55
|
2
|
| 19.
|
Электропечь – ванна
|
20
|
2
|
| 20
|
Таль электрическая
|
3,3
|
2
|
| 21.
|
Вентилятор
|
2,5
|
5
|
| 22.
|
Сварочный трансформатор
|
24,5
|
2
|
| 23.
|
Машина точечной сварки
|
75
|
4
|
| 24.
|
Обдирочно-шлифовальный станок
|
2,2
|
6
|
| 25.
|
Вентилятор
|
1,5
|
9
|
| 26.
|
Вентилятор
|
4,5
|
6
|
| 27.
|
Кран – мостовой
|
27
|
2
|
Ход работы
:
По справочным данным определили коэффициент использования и cosj.
Таблица 2.2. Ведомость электрических нагрузок с коэффициентом использования Ки
и cosj.
| №
|
Наименования
|
Мощность, кВт
|
Количество
|
Коэффициент использования Ки
|
cosj
|
tgj
|
| 1.
|
Пресс кривошипный
|
16
|
1
|
0,25-0,25
|
0,65
|
1,17
|
| 2.
|
Вальцы гибочные
|
5
|
5
|
0,22
|
0,65
|
1,17
|
| 3.
|
Отрезной станок
|
11
|
2
|
0,22
|
0,65
|
1,17
|
| 4.
|
Токарно-револьверный станок
|
16
|
6
|
0,22
|
0,65
|
1,17
|
| 5.
|
Механическая ножовка
|
2,8
|
1
|
0,22
|
0,65
|
1,17
|
| 6.
|
Трубоотрезной станок
|
2,4
|
2
|
0,22
|
0,65
|
1,17
|
| 7
|
Гильотинные ножницы
|
20
|
4
|
0,22
|
0,65
|
1,17
|
| 8.
|
Кран-балка
|
5
|
2
|
0,06
|
0,45
|
1,98
|
| 9.
|
Мостовой кран
|
6,1
|
2
|
0,06
|
0,45
|
1,98
|
| 10.
|
Вентилятор
|
4,5
|
4
|
0,6-0,65
|
0,8
|
0,75
|
| 11.
|
Камерная печь
|
75
|
3
|
0,55
|
0,95
|
0,33
|
| 12.
|
Камерная печь
|
60
|
2
|
0,55
|
0,95
|
0,33
|
| 13.
|
Электропечь цементации
|
36
|
3
|
0,55
|
0,95
|
0,33
|
| 14.
|
Отпускная печь
|
40
|
3
|
0,55
|
0,95
|
0,33
|
| 15.
|
Молот пневматический
|
26,5
|
3
|
0,25-0,35
|
0,65
|
1,17
|
| 16.
|
Молот ковочный
|
10
|
2
|
0,25-0,35
|
0,65
|
1,17
|
| 17.
|
Пресс эксцентриковый
|
10
|
4
|
0,22
|
0,65
|
1,17
|
| 18.
|
Молот ковочный
|
55
|
2
|
0,25-0,35
|
0,65
|
1,17
|
| 19.
|
Электропечь – ванна
|
20
|
2
|
0,55
|
0,95
|
0,33
|
| 20
|
Таль электрическая
|
3,3
|
2
|
0,6
|
0,45
|
1,98
|
| 21.
|
Вентилятор
|
2,5
|
5
|
0,6-0,65
|
0,8
|
0,75
|
| 22.
|
Сварочный трансформатор
|
24,5
|
2
|
0,2
|
0,4
|
2,29
|
| 23.
|
Машина точечной сварки
|
75
|
4
|
0,2-0,25
|
0,6
|
1,33
|
| 24.
|
Обдирочно-шлифовальный станок
|
2,2
|
6
|
0,22
|
0,656
|
1,17
|
| 25.
|
Вентилятор
|
1,5
|
9
|
0,6-0,65
|
0,8
|
0,75
|
| 26.
|
Вентилятор
|
4,5
|
6
|
0,6-0,65
|
0,8
|
0,75
|
| 27.
|
Кран – мостовой
|
27
|
2
|
0,06
|
0,45
|
1,98
|
Всё электрооборудование разбили на группы (силовые пункты) СП1 и СП2 и т.д. и по коэффициенту использования и cosj.
Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок.
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз,
а первые результаты появляются уже в течение первых 7 дней.
Зарегистрироваться и Начать продвижение
Таблица 2.3. Силовые пункты
| Группа СП
|
Наименование
|
Коэффициент использования
|
cosj
|
| СП1
|
Пресс кривошипный
|
0,2
|
0,65
|
| Молот пневматический
|
0,2
|
0,65
|
| Молот ковочный
|
0,2
|
0,65
|
| Молот ковочный
|
0,2
|
0,65
|
| Вальцы гибочные
|
0,2
|
0,65
|
| Отрезной станок
|
0,2
|
0,65
|
| Токарно-револьверный станок
|
0,22
|
0,45
|
| Механическая ножовка
|
0,22
|
0,45
|
| Трубоотрезной станок
|
0,22
|
0,8
|
| Гильотинные ножницы
|
0,22
|
0,95
|
| Пресс эксцентриковый
|
0,22
|
0,95
|
| Обдирочно-шлифовальный станок
|
0,22
|
0,95
|
| СП2
|
Сварочный трансформатор
|
0,3
|
0,35
|
| СП3
|
Кран - балка
|
0,06
|
0,4
|
| Мостовой кран
|
0,06
|
0,4
|
| Кран – мостовой
|
0,06
|
0,4
|
| Таль электрическая
|
0,06
|
0,4
|
| СП4
|
Вентилятор
|
0,6
|
0,8
|
| Вентилятор
|
0,6
|
0,8
|
| Вентилятор
|
0,6
|
0,8
|
| Вентилятор
|
0,6
|
0,8
|
| СП5
|
Камерная печь
|
0,55
|
0,95
|
| Электропечь цементации
|
0,55
|
0,95
|
| Отпускная печь
|
0,55
|
0,95
|
| Электропечь – ванна
|
0,55
|
0,95
|
| Камерная печь
|
0,55
|
0,95
|
| СП6
|
Машина точечной сварки
|
0,35
|
0,55
|
Все паспортные мощности привести к номинальному значению:
для кранов
для сварочных аппаратов

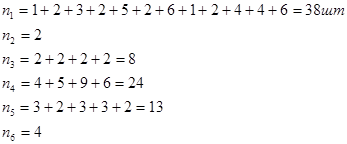

Определили общее количество потребителей в группах:

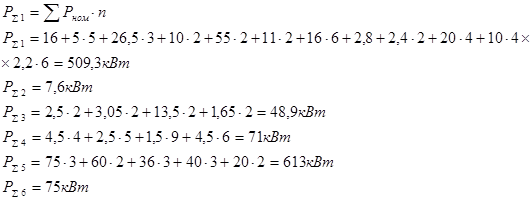

Рассчитали сумму мощностей в группах
