Реферат: Технология прокатки полос на стане 1400

Содержание

Введение

Карагандинский металлургический комбинат, а ныне "АрселорМиттал Темиртау" входит в число пяти крупнейших предприятий металлургического комплекса стран СНГ, специализирующихся на производстве листового проката.

Датой его рождения считается 3 июля 1960 года. В этот день доменная печь № 1 выдала первый чугун. За прошедшие годы комбинат превратился в мощное современное предприятие с полным металлургическим циклом, производящее чугун, сталь, прокат широкого сортамента и назначения, а также продукты коксохимического производства и сырьё для строительной индустрии.

Предпосылкой для дальнейшего развития комбината послужило выгодное экономическое и географическое расположение, т. е. наличие коксующихся углей Карагандинского бассейна, близко расположенных месторождений железных и марганцевых руд Центрального и Восточного Казахстана, а также перспективных районов сбыта металлоконструкции.

На протяжении своей полувековой истории комбинат постоянно рос и развивался, вводил в строй новые производства, расширял номенклатуру выпускаемой продукции.

В 1964 году введен в эксплуатацию комплекс большегрузных мартеновских печей №1 и №2. Произведен выпуск первой плавки. 25 марта 1966 г. – введен в эксплуатацию слябинг "1150" (обжимной цех), а 9 января 1968 г. – введен в строй стан "1700" горячей прокатки (ЛПЦ-1). В дальнейшем был введен в работу 250-тонный конвертор, а в 1973 и 1983 годах цех холодной прокатки (ЛПЦ - 2) и первая очередь цеха жести (ЛПЦ - 3). В 1998 году введен в эксплуатацию цех горячего цинкования и алюминирования, к маю 2002 года была закончена и введена в эксплуатацию вторая линия непрерывного горячего цинкования в составе ЦГЦА. 18 января 2005 г. – была запущена первая линия МНЛЗ, получен первый непрерывно - литой сляб. 3 ноября 2005 г. – запущена линия по производству окрашенного проката.

В 1995 году Карагандинский металлургический комбинат вошел в состав LNM Group (с декабря 2004 г. Mittal Steel Company) и зарегистрирован как Акционерное общество "ИСПАТ КАРМЕТ". Позднее в состав АО "ИСПАТ КАРМЕТ" также были введены часть шахт Карагандинского угольного бассейна с образованием угольного департамента АО "ИСПАТ КАРМЕТ" и ТЭЦ - 2. В декабре 2004 года, в связи с изменением торговой марки, АО "ИСПАТ КАРМЕТ" был переименован в АО "Миттал Стил Темиртау". В связи с объединением двух крупнейших мировых производителей стали Arcelor и Mittal Steel Company в сентябре 2007 года АО "Миттал Стил Темиртау" переименован АО "АрселорМиттал Темиртау". АО "АрселорМиттал Темиртау" является крупнейшим в Казахстане металлургическим предприятием с полным металлургическим циклом и проектной мощностью 4,5 млн. тонн проката в год.

На сегодняшний день АО "АрселорМиттал Темиртау" представляет собой:

- коксохимическое производство в составе шести коксовых батарей производственной мощностью 3,7 млн. тонн кокса в год. Сырьем коксохимического производства служат коксующиеся угли Карагандинского угольного бассейна;

- аглодоменное производство. Сырьем для доменной плавки является агломерат, окатыши, кокс. В качестве дополнительного топлива применяется вдувание мазута. Выплавляемый чугун предназначен для переработки в конверторном цех. Производственная мощность доменного цеха составляет 5,7 млн. тонн чугуна в год;

- сталеплавильное производство. В составе: миксерное отделение (2 миксера), участок выплавки стали (3 конвертера), участок доводки металла, две установки печь - ковш, 2 машины непрерывного литья заготовок, два цеха обжига извести, смоломагнезитный цех, копровый цех. Выплавка кипящих, полуспокойных, спокойных и низколегированных марок стали;

- прокатное производство состоит из цехов:

- листопрокатный цех №1, производит горячекатаный прокат в рулонах и листах толщиной от 2,0 до 12,0 мм., а также штрипс для электросварных труб. Мощность цеха 4600 тыс. тонн в год;

- листопрокатный цех №2, производит холоднокатаный прокат толщиной от 0,5 до 2,0 мм., штрипс для электросварных труб, а также прокат кровельный. Мощность цеха 1300 тыс. тонн в год;

- листопрокатный цех №3 (цех жести), производит жесть черную и белую для консервирования толщиной от 0,18 до 0,36 мм., а также прокат кровельный. Мощность цеха 750 тыс. тонн в год;

- цех горячего цинкования и алюминирования (листопрокатный цех №4), производит прокат с цинковым и алюмоцинковым покрытием и окрашенный прокат;

- сортопрокатный цех, производит мелко- и среднесортовой прокат широкого сортамента. Мощность цеха 400 тыс. тонн в год.

1 Характеристика листопрокатных цехов

1.1 Краткая характеристика ЛПЦ №1

Датой рождения листопрокатного цеха № 1 можно считать 6 января 1968 года, когда был подписан акт приемки прокатного стана "1700" в эксплуатацию.

Листопрокатный цех № 1 был построен государственным союзным институтом "Стальпроект".

ЛПЦ № 1 производит горячекатаную рулонную и листовую сталь, подкат для цеха холодной прокатки и цеха жести толщиной 2,0-12 мм, шириной 900-1500 мм.

В состав цеха входят: высокоавтоматизированный широкополосный стан "1700" производительностью 4600 тыс.т в год; четыре нагревательные методические печи; отделение отделки с двумя агрегатами поперечной резки, агрегатами продольной резки и агрегатом по производству лонжеронных полос.

В листопрокатном цехе № 1 имеются три отделения: термическое, стан "1700" и адьюстаж.

В термическом отделении в четырех методических печах слябы нагреваются до температуры прокатки. На стане в клетях черновой группы слябы обжимаются до толщины подката, необходимого для получения в клетях чистовой группы готового листа. Обжатие кромок раската до необходимых размеров ширины полосы производится в вертикальном окалиноломателе и вертикальных валках универсальных клетей №2-5.

Полосы, прокатанные на чистовой группе, для обеспечения необходимых механических свойств перед смоткой в рулоны охлаждаются водой с помощью специальной душирующей установки, которая расположена между моталками и чистовой группой стана.

Все полосы, прокатанные на стане, подвергаются смотке на трех моталках. Смотанные рулоны в потоке взвешиваются на весах.

На адьюстаже производится складирование прокатанных на стане рулонов металла, отгрузка их потребителю, дальнейшая обработка рулонов на агрегатах поперечной резки № 1 и № 2 для разделки их на лист.

С агрегатов поперечной резки пачки листов поступают на склад готовой продукции для упаковки обручкой, а также на агрегат нормализации для термообработки листов.

Готовая продукция в пачках листов и рулонах грузится на железнодорожный транспорт для отправки заказчикам.

Другая часть горячекатаных рулонов поступает на склад в цеха холодной прокатки (ЛПЦ №2 и ЛПЦ №3) для дальнейшего передела.

Кроме горячекатаного листового проката листопрокатный цех №1 занимается также отгрузкой товарных сляб.

1.2 Краткая характеристика ЛПЦ №2

ЛПЦ №2 введен в эксплуатацию в 1973 году. Проектная мощность цеха

1,3 миллиона тонн в год, продукция - холоднокатаные листы и рулоны толщиной от 0,5 до 2,0 мм., шириной от 850 до 1400 мм.

В составе цеха имеется четыре отделения: травильное, прокатное, термическое и отделение листоотделки.

Горячекатаные рулоны обрабатываются в травильных линиях для удаления с поверхности полос окалины в растворе соляной кислоты. После травления, промывки и сушки производится обрезка кромок, затем полосы сматываются в укрупненные рулоны. Одна часть травленых рулонов передается на шестиклетевой прокатный стан цеха жести (ЛПЦ №3) другая - на пятиклетевой стан холодной прокатки своего цеха. На стане производится прокатка с применением технологической смазки. Прокатанные рулоны поступают в термическое отделение для "светлого" отжига в атмосфере защитного газа в колпаковых печах.

Часть прокатанных рулонов передается в ЦГЦА (ЛПЦ №4) в состоянии прокатки.

Отожженные рулоны подвергаются дрессировке для получения требуемого качества поверхности, планшетности полос, а так же заданных физико-механических свойств готового проката.

В отделении листоотделки после дрессировки рулонов, производится отрезка кромок и резание полосы на мерные длины, и на агрегатах продольной резки, производится резка полосы на стальные листы.

Полученные рулоны и пачки листов передаются на участок упаковки, где производится их упаковка и маркировка, после чего следует отгрузка. Имеется возможность производить промасливание проката.

1.3 Краткая характеристика ЛПЦ №3

31 декабря 1983 года была принята в эксплуатацию первая очередь цеха жести мощностью 445,0 тысяч тонн в год, в том числе 375 тысяч тонн луженой электролитической жести. 31 декабря 1986 года актом рабочей комиссии была введена в эксплуатацию вторая очередь цеха жести мощностью 155,0 тысяч тонн. В 1989 году была введена в эксплуатацию третья очередь цеха жести мощностью 155,0 тысяч тонн в год.

Цех жести предназначен для производства жести с покрытием оловом, жести черной, ленты, полос из декапированной, кровельной и конструкционной стали в листах и рулонах.

ЛПЦ №3 состоит из четырех отделений:

- прокатное отделение;

- термическое отделение;

- лудильное отделение;

- адьюстаж;

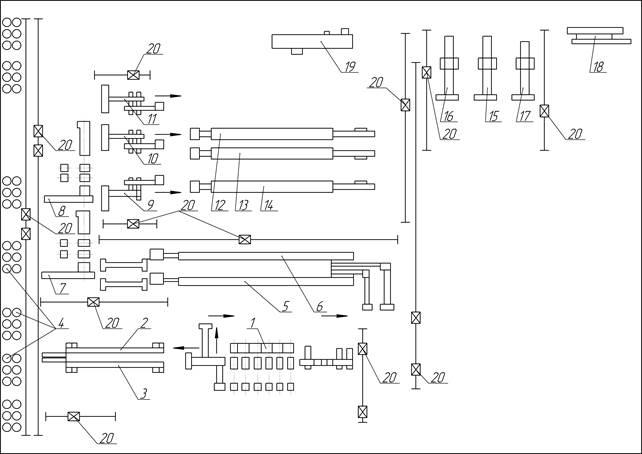

На рисунке 1. изображена схема расположения агрегатов в цехе.

1- непрерывный шестиклетевой стан "1400"; 2- агрегат электролитической очистки №1; 3- агрегат электролитической очистки №2; 4- отделение колпаковых печей и печных стендов; 5- агрегат непрерывного отжига жести №1; 6- агрегат непрерывного отжига жести №2; 7- двухклетевой прокатно-дрессировочный стан; 8- двухклетевой дрессировочный стан; 9- агрегат продольной резки и подготовки полосы№1; 10- агрегат продольной резки и подготовки полосы №2; 11- агрегат продольной резки и подготовки полосы №3; 12- агрегат электролитического лужения №1; 13- агрегат электролитического лужения №2; 14- агрегат электролитического лужения №3; 15- агрегат поперечной резки жести №1; 16- агрегат поперечной резки жести №2; 17- агрегат поперечной резки листов и жести; 18- агрегат упаковки пачек листов; 19-трубоэлектросварочный агрегат; 20-передаточные телеги.

Рисунок 1. Схема расположения агрегатов в ЛПЦ №3

В состав прокатного отделения входят: непрерывный шестиклетевой стан "1400" (1 шт.), двухклетевой прокатно-дрессировочный стан (1 шт.) и двухклетевой дрессировочный стан (1 шт.).

Термическое отделение включает в себя: агрегат электролитической очистки (2 шт.), агрегат непрерывного отжига жести (2 шт.), отделение колпаковых печей (68 печей и 168 печных стендов)

Лудильное отделение состоит из: агрегат продольной резки и подготовки полосы (3 шт.), агрегат электролитического лужения (3 шт.) со встроенным агрегатом поперечной резки (3 шт.).

В составе адьюстажа имеются: агрегат поперечной резки листов и жести (1 шт.), агрегат поперечной резки жести (2 шт.), агрегат упаковки пачек листов (1 шт.)

Подкатом для цеха жести служит горячекатаный металл в рулонах массой до 30 тонн. Травленые рулоны из ЛПЦ №2 поступают на шестиклетевой стан. В головной части стана производится сварка полос в непрерывную ленту, которая поступает в прокатный стан. На стане с применением технологической смазки производится прокатка жести и холоднокатаных полос. Прокатанные полосы сматываются в рулоны.

После прокатки рулоны массой до 30 тонн подвергаются очистке от технологической смазки на агрегатах электролитической очистки и передаются на рекристализационный отжиг в колпаковые печи или башенные печи агрегатов непрерывного отжига. В целях улучшения пластичности и физико-химических характеристик металла, отожженные рулоны подвергают дрессировке на двухклетевом дрессировочным стане "1400" или прокатке на тончайшую жесть на прокатно-дрессировочном стане.

Рулоны так называемой чёрной жести не предназначенные для лужения передаются на адьюстаж для порезки на листы, сортировки, упаковки и отгрузки потребителям.

Рулоны, предназначенные для производства белой жести передаются на агрегаты продольной резки и подготовки полосы, где после обрезки кромок, вырезки дефектов, обрезки передних и задних концов рулонов, и сварке их на стыкосварочной машине, формируются рулоны для агрегатов электролитического лужения.

При лужении жести на скорости выше 3-4 м/сек, полосы на агрегатах лужения сматываются в рулоны с последующей резкой на листы, сортировкой, укладкой в пачки, взвешиванием, упаковкой и маркировкой на отдельно стоящем агрегате поперечной резки или участках резки агрегатов лужения.

На агрегатах лужения предусмотрено получение белой жести, имеющей различную толщину оловянного покрытия на разных сторонах полосы. После сортировки и упаковки пачек жести готовая продукция отгружается потребителям.

1.4 Краткая характеристика ЦГЦА (ЛПЦ №4)

В цехе эксплуатируются два агрегата горячего алюмоцинкования (АНГА), цинкования (ЛНГЦ), и линия нанесения полимерных покрытий (ЛНПП).
Проектная мощность агрегата алюмоцинкования 320 тысяч тонн в год, сортамент алюмоцинковая продукция в плоских и профилированных листах, и в рулонах, толщиной от 0,4 до 2,0 мм и шириной от 750 до 1450мм. В эксплуатацию введен в 1998 году.

Проектная мощность агрегата цинкования 300 тысяч тонн в год, сортамент: оцинкованная продукция в листах и рулонах, толщина 0,2-1,6 мм, ширина 700-1450 мм. В эксплуатацию введен в 2002 году.

Технология производства проката с алюмоцинковым и цинковым покрытиями включают в себя операции по подготовке полос, нанесение покрытия в ванне с расплавом металла и операции по пассивации поверхности. Возможно производить дрессировку полос с покрытием.

Производственная мощность линии полимерных покрытий - 85 тысяч тонн в год. Продукция - металл с лакокрасочным и полимерным покрытиями, толщиной от 0,25 до 1,6 мм, шириной 650-1370мм.В эксплуатацию введена в 2006 году.

Технология производства проката с полимерным покрытием включают в себя операции по подготовке полос, нанесение краски (нанесение грунтовочного слоя и слоя основной краски производится роликами в окрасочных камерах) и сушки покрытия в печи.

Продукция поставляется в пачках и рулонах после упаковки и маркировки. Могут производиться профили стальные листовые с трапециевидными гофрами с толщиной основы 0,7-0,9 мм и шириной 750-845 мм.

2 Технология прокатки полос на шестиклетевом стане "1400"

2.1 Краткая техническая характеристика основного технологического оборудования шестиклетевого стана "1400"

Оборудование стана по своему назначению условно разделяется на следующие основные части:

- головная часть, в которую входят механизм подачи и размотки рулонов, правки, сварки и транспортирования полосы с натяжением;

- петлевое устройство, включающее механизм создания натяжения, под­держания и центрирования полосы для обеспечения непрерывной работы стана во время остановок головной части для сварки полос;

- входная часть, обеспечивающая подачу полосы из петлевого устройства в клеть № 1 и содержащая натяжные устройства, петлевую яму для развязки по натяжениям, гильотинные ножницы для разрезания полосы при выпуске ее из клети;

- собственно стан, состоящий из шести клетей со вспомогательными механизмами;

- выходная часть, включающая летучие ножницы, механизм смотки полосы, съемки, взвешивания и транспортировки готовых рулонов.

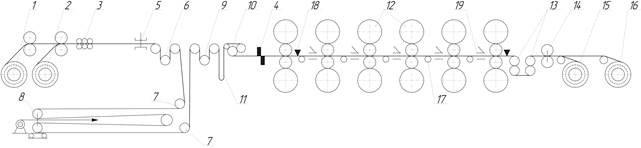

Схема стана представлена на рисунке 2.

1-разматыватель №1; 2-разматыватель №2; 3-роликовая листоправильная машина; 4-гильотинные ножницы; 5-стыкосварочная машина с гратоснимателем; 6-натяжное устройство №1; 7-направляющие ролики; 8-петлевое устройство; 9-натяжное устройство №2; 10-натяжное устройство №3; 11-петлевая яма; 12-рабочие клети кварто; 13-обводные ролики; 14-летучие ножницы; 15-моталка №1; 16-моталка №2; 17-измеритель натяжения полосы; 18-измеритель толщины полосы; 19-проводковый стол.

Рисунок 2. Схема непрерывного шестиклетевого стана "1400"

Основным режимом работы стана является бесконечная прокатка. При бесконечной прокатке стан освобождается от полосы только при переходе на новый профиль полосы и при перевалках.

Состав основного оборудования:

Головная часть:

Основными механизмами головной части являются разматыватели №1 и №2, листоправильная машина, стыкосварочная машина и натяжное устройство №1.

Разматыватели №1 и №2 консольного типа с понижающим ре­дуктором. Передаточное число редуктора i=3,92, максимальное натяжение полосы 34,3x103 Н(3,5 тс).

Роликовая листоправильная машина состоит из двух рядов рабо­чих роликов (9 шт.), между которыми пропускаются концевые участки полос, подвер­гающиеся правке, и подающих роликов.

Стыкосварочная машина состоит из следующих основных узлов: собственно стыкосварочная машина, гратосниматель, устройство для установ­ки заднего, конца полосы, устройство для установки переднего конца полосы, ножницы для подготовки концов полос к сварке.

Натяжное устройство № 1 состоит из трех роликов диаметр каж­дого ролика 1000 мм.

Петлевое устройство:

Натяжение полосы создается приводом вращения барабана, связанного канатом с тележкой, на которой установлены два ролика. Ролики огибаются полосой, создавая две горизонтальные петли (4 ветви).Канатный барабан, связан канатом с тележкой, на которой установлены два ролика. Ролики огибаются полосой, создавая две горизон­тальные петли (4 ветви). Диаметр канатного барабана - 1,4 м; скорость перемещения тележки - до 1,25 м/с, максимальное натяжение каната - 11,2x104 Н (11,4 тс).

Входная часть:

Основные механизмы входной части стана - натяжное устройст­во № 2, натяжное устройство № 3. Натяжное устройство № 2 состоит из трех роликов диаметром 1000 мм. каждый. Натяжное устройство № 3 состоит из двух роликов диаметром 1000 мм. каждый.

Между натяжными устройствами № 2 и № 3 расположена петле­вая яма, в которой полоса транспортируется без натяжения. Это позволяет произвести развязку по натяжению головной и входной частей стана.

Шестиклетевой стан 1400:

Собственно стан состоит из шести клетей кварто. Передаточные числа редукторов клетей соответственно: i1 =2,28, i2 =l,58, i3 =1,17, i4 =0,885, i5 =0,685, i6 =0,57.

Клети стана оборудованы электромеханическими нажимными устройствами, системами охлаждения валков и подачи технологической смазки (клети №5, №6), системой противоизгиба и дополнительного изгиба рабочих валков, системой автоматизации технологического процесса.

Характеристика валков шестиклетевого стана "1400" дана в таблице 1.

Таблица 1

Характеристика валков шестиклетевого стана "1400"

Выходная часть:

Основные механизмы выходной части стана: обводные ролики, летучие ножницы, моталки №1 и №2, ленточный транспортер №2, коллектор подачи горячего воздуха, для удаления остатков охлаждающей жидкости с по­лосы (Т °С подаваемого воздуха 50-100°).

Обводное устройство состоит из двух роликов - обводного и прижимного, диаметром 400 и 300 мм соответственно.

Летучие ножницы барабанного типа, состоят из двух ножевых барабанов: верхний диаметр - 353,57 мм, нижний - 404,08 мм. Между бараба­нами зубчатое зацепление с отношением зубьев 1,143. Совпадение ножей происходит через каждые 8 оборотов верхнего барабана. Количество ножей на каждом барабане - 1.

Моталки № 1, №2 консольного типа, безредукторные. Макси­мальное натяжение, создаваемое моталкой, до 49x103 Н (5 тс).

Система транспортеров состоит из четырех транспортеров, меж­ду лентами которых установлены удерживающие электромагниты, две откидывающиеся проводки. Транспортер № 3 - стационарный, транспортеры №1, №2, №4 - подвижные.

Стан оборудован загрузочными и отводящими транспортерами соответственно в головной и хвостовой частях и механизмами установки валков, механизмами перевалки рабочих и опорных валков, весами для взвешива­ния рулонов на отводящем транспортере № 1. Для ремонта, обслуживания стана, подачи рулонов для прокатки и транспортировки их после прокатки ус­тановлены электромостовые краны, крановые скобы которых для исключения травмирования рулонов снабжены накладками.

2.2 Требования, предъявляемые к подкату для шестиклетевого стана "1400"

Подкатом для шестиклетевого стана 1400 служат рулоны горячека­таных полос с обрезной кромкой, очищенных от окалины в непрерывно - травильном агрегате. Качество поверхности и геометрические размеры подката должны соответствовать требованиям ЗТУ 309-211 -2003.

Рулоны горячекатаных полос, используемых в качестве подката, должны иметь следующие параметры:

2.3 Требования, предъявляемые к прокату шестиклетевого стана "1400"

Продукцией шестиклетевого стана "1400" являются рулоны холоднокатаных полос, предназначенных для производства на последующих переделах: жести по ГОСТ 13345-85, ASTM А 623 М - 86, ASTM А 623 М - 02, JIS G 3303 - 87, JISG 3303: 2002, EN 10203 - 1991, EN 10202: 2001, и тонколисто­вого проката по ГОСТ 16523-89, ГОСТ 9045-93, EN 10130 - 91, EN 10130 - 98, DIN 1623 - 83, DIN 1623 - 86, ASTM А 611 М - 89, ASTM А 366 М - 91, ASTM А 568 М - 96, JIS G 3141 - 96, ТУ 14-11-262-89.

Предельные значения размеров готовых холоднокатаных полос должны быть:

Рулоны готовых холоднокатаных полос, полученных после прокат­ки на стане "1400", должны иметь следующие параметры:

2.4 Подготовка стана к работе и его настройка

Подготовка стана к работе и его настройка осуществляется после ремонтов, перевалок прокатных валков и других профилактических остановок стана. Настройка (перенастройка) стана производится также и при изменении толщины и ширины прокатываемого металла.

Подготовка стана к прокатке основного сортамента включает в себя перечисленные ниже мероприятия:

- проверка состояния двухлысочных сочленений шпиндельных со­единений клетей №5 и №6 производится механослужбой. Износ не должен превышать 30% эксплуатационного допуска на посадку.

Данная проверка обусловлена необходимостью исключения возмущений, вызывающих образование периодической разнотолщинности, увеличение порывности и других негативных факторов.

- проверка обвязки тензороликов измерителей натяжений в меж­клетевых промежутках с целью обеспечения стабильности натяжений производится еженедельно.

- проверка правильности калибровки показывающих приборов на­тяжения технологических режимов производится по мере необходимости.

- проверка состояния коллекторов охлаждения производится под контролем старшего вальцовщика слесарями СООЖ при перевалках рабочих валков с целью обеспечения стабильности теплового профиля валков. При на­личии засоренных отверстий их прочищают специальным крючком или промывают коллектор под давлением.

- подготовка прокатных валков осуществляется в соответствии с требованиями ТИ ПЖ-19-2006.

Установка рабочих и опорных валков после их завалки в клеть производится включением нажимного устройства, причем верхний опорный валок опускается до появления дополнительной нагрузки на двигатели нажим­ных винтов (электромеханическое нажимное устройство).

Выверка рабочих валков на параллельность после их завалки в клеть производится для обеспечения равномерности обжатий по ширине поло­сы посредством отпечатка на образце металла длиной 1,5-2,0 м.

Для образования требуемого теплового профиля рабочих валков осуществляется их разогрев, который выполняется в следующем порядке:

- после перевалки опорных валков всех клетей разогрев осуществляется прокаткой полос:

- после перевалки рабочих валков всех клетей разогрев осуществляется прокаткой полос:

- после перевалки рабочих валков клетей №5, №6 и №1, №4 разогрев осуществляется прокаткой полос:

- после перевалки рабочих валков клети №6 разогрев осуществляется прокаткой полос:

- после перевалки рабочих валков клети №5, №6 или остановки стана не более чем на 2 часа разогрев стана осуществляется прокаткой полос:

- в остальных случаях разогрев стана осуществляется прокаткой 20 т. жести толщиной 0,25 - 0,36 мм.

При разогреве стана скорость прокатки должна быть не более 10-12 м/с, а ширина полос, используемых для разогрева валков, не должна быть менее ширины прокатываемого в дальнейшем металла.

Выявленные при подготовке стана к работе замечания уст­раняются, после чего делается вывод о готовности стана к прокатке основного сортамента.

При настройке стана выполняются следующие работы:

- выбираются соответствующие режимы обжатий, скорости и натяжений по клетям;

- выбираются необходимые уставки толщины перед клетью № 1, за кле­тями №2 и №6;

- настройка САРТиН (система автоматического регулирования толщины и натяжения) и САРПФ (система автоматического регулирования профиля и формы), которая производится в соответствии с требованиями "Инструкции о порядке включения, отключения и проверки комплекса системы автоматиче­ского регулирования толщины и натяжений полосы на шестиклетевом стане "1400";

- окончательная настройка валков, осуществляемая по направлению из­гиба переднего обжатого конца полосы при выходе его из клетей, при смещении полосы от оси прокатки вправо необходимо опустить правый на­жимной винт или поднять левый, при смещении полосы влево - опустить левый нажимной винт или поднять правый.

Прокатка жести осуществляется в номинальную толщину с допуском ± 0,01мм.

2.5 Задача рулона на стан

Рулоны подката поплавочно краном устанавливаются на приемный стеллаж перед станом таким образом, чтобы торец рулона совпадал с нанесен­ными на стеллаже метками. Обвязочная лента снимается вручную. Одновременно производится осмотр торцевых участков рулона. При наличии на них дефектов кромки типа "рванина", "заворот" дефектные участки отмеча­ются мелом.

Со стеллажа рулоны снимаются загрузочной балкой и передаются на загрузочную тележку. Подъемным столом загрузочной тележки рулон цент­рируется по оси разматывателя, затем надевается на барабан разматывателя и фиксируется на нем.

С помощью скребкового отгибателя передний конец полосы отделя­ется от рулона и подается в правильно-тянущие или подающие ролики в зависимости от того какой разматыватель (№ 1 или № 2) готовится к работе.

Конец полосы останавливается правильно-тянущими или подаю­щими роликами и остается в таком положении до окончания размотки предыдущего рулона. После того как скорость головной части стана снижа­ется до заправочной, задний конец предыдущего рулона сходит с разматывателя, проходит через листоправильную машину и останавливается под гильотинными ножницами, встроенными в комбинированную стыкосварочную машину, для выравнивания концов полос перед сваркой.

После установки заднего конца предыдущей полосы под сварку в листоправильную машину к гильотинным ножницам подается передний конец следующего рулона, который также устанавливается под сварку.

При задаче в стан полос после установки переднего конца под сварку на каждом рулоне производится замер профиля с помощью радиоизотопного толщиномера непрерывного действия TPJI-6-1C.

При величинах выпуклости, клиновидности, утолщений и утонений профиля подката и качества поверхности не соответствующих требованиям ЗТУЗ 09-211-2003, на рулон с отклонениями составляется акт за подписью мас­теров прокатного и травильного отделений, а также контрольных мастеров ОТК ЛПЦ-2,3- Актированный металл прокатывается в соответствии с требова­ниями ЗТУ 309-211-2003.

Рулон с отклонениями профиля прокатывается в соответствии с решением комиссии.

Подготовленные к сварке концы полос свариваются, снимается грат, встроенным в стыкосварочную машину гратоснимателем, и сдувается метал­лическая стружка с полосы.

Для заполнения петлевого устройства полосой, привод головной части включается на повышенную скорость. Транспортировка полосы в голов­ной части производится натяжным устройством № 1, натяжение полосы создается разматывателем №1 и №2.

В процессе заполнения петлевого устройства контролируется со­стояние поверхности и кромки подката. При наличии поверхностных дефектов типа "сквозные разрывы", "грубые плены", "продиры", не вырезанных на НТА, а также дефектов на кромке, отмеченных при установке рулона на разматыватель, дефектные участки удаляются на ножницах стыкосварочной машины (ССМ), а полоса сваривается.

Дефектные участки полосы маркируются номером плавки и рулона, ставятся в специальную кассету, где хранятся в течение не менее 24 ча­сов.

Через петлевое устройство полоса транспортируется натяжным ус­тройством №2.

В петлевом устройстве натяжение полосы создается приводом те­лежки с двумя барабанами, с помощью которых создаются две петли полосы.

Для центрирования полосы в петлевом устройстве установлены по­воротные барабаны, оборудованные системами автоматического центрирования.

Натяжным устройством №2 полоса подается в петлевую яму со свободной петлей, облегчающей центрирование полосы перед входом в стан с помощью центрирующих роликов № 3.

Из петлевой ямы полоса вытягивается первой клетью стана. Для создания натяжения полосы при входе в первую клеть установлено натяжное устройство № 3 и роликовый пресс-стол.

Заправка переднего конца полосы в стан производится на установ­ленной для каждой клети скорости.

После заправки полосы в стан ее передний конец задается на одну из моталок.

2.6 Прокатка полос на стане

Процесс прокатки полос на стане включает в себя следующие режимы:

- разгон стана до рабочей скорости;

- прокатка на рабочей скорости;

- замедление стана.

Номинальные значения параметров прокатки приведены в таблице 2.

Разгон стана до рабочей скорости осуществляется после заправки переднего конца полосы на одну из моталок, после пропуска сварного шва или дефектного участка. Темп разгона должен соответствовать значению, указанному в таблице 2.

Таблица 2

Номинальные параметры прокатки

Продолжение таблицы 2

Замедление стана производится с темпом, определенным таблицей 2, в следующих случаях:

- при пропуске сварного шва или дефектного участка до скорости пропуска сварного шва;

- после намотки рулона заданного диаметра на барабан одной из моталок до скорости движения полосы при разрезании ее на рулоны;

- при выпуске заднего конца полосы со стана до скорости, предусмотренной таблицей 2.

Снятие готовых полос со стана, их приемка и назначение на после­дующую переработку.

После намотки рулона заданного диаметра скорость стана сни­жается до скорости, обеспечивающей работу САРТиН, полоса разрезается вручную или летучими ножницами. Задний конец полосы доматывается на мо­талку.

С помощью вспомогательных механизмов моталки и снимателя рулон снимается и перемещается к транспортеру № 1 уборочного устройства, где производится его обвязка.

Уборочным устройством рулоны передаются в отделение химиче­ской очистки (съем рулона с транспортера № 1) или к агрегатам непрерывного отжига (съем рулона с транспортера № 3) и колпаковым печам (съем рулона с транспортера № 4).

Для взвешивания рулонов в уборочном устройстве установлены весы.

Одновременно с домоткой заднего конца полосы, передний конец следующей полосы задается на другую моталку с помощью ленточных транспортеров. Закрепление полосы на барабане моталки осуществляется за-хлестывателем, который после намотки нескольких витков отводится в сторону.

После снятия рулонов готовых полос со стана старшим вальцов­щиком на каждом третьем прокатанном рулоне, начиная с первого от перевалки рабочих валков или после порыва, оценивается качество поверх­ности полосы. С этой целью от оцениваемых рулонов вырезаются образцы. Длина образца должна быть не менее 3,0 мм.

Назначение металла после шестиклетевого стана на последующий отжиг определяется заданием ПРБ.

Каждый прокатанный рулон должен иметь маркировку, нанесен­ную несмываемой краской на протертую ветошью поверхность, в которой указаны:

- номер плавки;

- марка стали;

- размеры полосы;

- размер и масса рулона;

- номер бригады.

2.7 Управление станом

Управление станом осуществляется с десяти постов управления (ПУ), семи рабочих мест и двадцати местных рабочих мест.

С центрального поста управления (ЦПУС) осуществляется выбор режимов работы механизмов стана и технологических систем, выбор режима прокатки, управление механизмами стана и технологическими системами в автоматическом и полуавтоматическом режимах, настройка стана на заданную программу прокатки, управление локальными системами, контроль техноло­гических параметров стана и электрических параметров главных приводов, контроль запаса полосы в петлевом устройстве с помощью УВМ во всех предусмотренных режимах.

С ПУ №1-6 осуществляется управление скоростными режимами стана, нажимными винтами, механизмами установки валков, центрирующими роликами и проводковым столом перед клетью (крышками картера клети), контроль положения нажимных винтов, давления металла на валки, скорости клети, межклетевого натяжения. С ПУ №1 осуществляется также управление станом при пропуске сварного шва и выпуска заднего конца полосы, совместный толчок натяжных устройств № 2 и № 3, управление гильотинными ножницами.

2.8 Эксплуатация технологической смазки при прокатке

В качестве технологической смазки при прокатке жести использует­ся пальмовое масло и его модификации. Смазка полосы при прокатке реализуется посредством водомасляной смеси (ВМС) и смазывающе-охлаждающей жидкости (СОЖ).

ВМС получают смешением технологической смазки с обессоленной водой. В качестве СОЖ используется жидкость, образующаяся в результате эмульгирования химически очищенной водой технологической смазки из ВМС.

Подача ВМС и СОЖ на полосу при прокатке должна обеспечивать:

- снижение сил трения;

- теплоотвод от валков;

- образование минимума продуктов износа валков и полосы;

- минимальное разложение смазки при прокатке;

- лёгкость удаления с полосы продуктов износа валков и полосы, продук­тов разложения технологической смазки.

Для приготовления ВМС и подачи её через форсунки на прокаты­ваемую полосу перед пятой и шестой клетями предназначены станции технологической смазки (Т-1 и Т-2), включающие бак - мешалки, трубопроводы подачи и слива ВМС и соответствующие насосы.

ВМС из бака - мешалки непрерывно подаётся в соответствующие клети стана. Подача ВМС в клети производится открытием запорных клапанов на клетях после задачи переднего конца полосы. При остановках стана подача ВМС на полосу прекращается закрытием запорных клапанов. При прокатке по­лосы перебои в подаче смазки не допускаются.

Охлаждение рабочих валков производится при прокатке всех видов продукции подачей СОЖ на все клети, начинается одновременно с прокаткой и прекращается при остановках стана. Подача СОЖ на стан производится по трем системам с нормируе­мым расходом. Регулировка подачи СОЖ осуществляется подбором диаметра и количества форсунок, устанавливаемых в коллекторах по клетям.

Ревизию и чистку форсунок СОЖ проводит во время плановых перевалок опорных валков технологический персонал СООЖ под контролем технологического персонала прокатного отделения. Промывку наружной сто­роны коллекторов СОЖ в клетях горячей химочищенной водой проводит технологический персонал стана во время ППР.

Система циркуляции СОЖ включает отстойники для её очистки, холодильники для охлаждения до регламентируемой температуры и насосы для подачи на стан, расположенные в технологическом подвале.

2.9 Эксплуатация валков, их перевалка и охлаждение

Эксплуатация, учет стойкости и перевалка прокатных валков производится в соответствии с требованиями ТИ ПЖ-19-2006.

Периодичность перевалок опорных и рабочих валков контролируется по документам АСУШПС, книгам перевалок прокатного отделения.

Расхождение в диаметрах одной пары рабочих валков стана должно быть не более 1,5 мм. Расхождение в диаметрах опорных валков для любой клети стана - не бо­лее 50 мм.

В клетях №3, №4, №6 должны применяться рабочие валки со шли­фованной поверхностью бочки, в клетях №1, №2, №5 - с поверхность насеченной дробью. Допускается применение шлифованных валков во всех клетях стана и несеченных валков в клети №3, №4, №6.

Шероховатость поверхности рабочих валков в клети № 5 с насеченной поверхностью должна быть Ra=2,5-3,0 мкм.

Насечка валков производится на дробеметной машине в соответствии с требованиями ТИ ПЖ-19-2006.

Периодичность перевалок рабочих валков осуществляется в соот­ветствии с требованиями таблицы 3.

Таблица 3

Периодичность перевалки рабочих валков клетей

Допускается после прокатки плановых норм жести прокатка полос для кровли в объеме до 300 т.

Периодичность перевалок опорных валков должна соответствовать требованиям таблицы 4.

Таблица 4

Периодичность перевалок опорных валков

Охлаждение валков осуществляется смазывающе-охлаждающей жидкостью (СОЖ), которая должна обеспечивать эффективное снижение сил трения и максимальный теплоотвод от валков на всех рабочих клетях.

2.10 Контроль технологического процесса. Датчики и приборы технологического контроля

При поступлении подката на стан производится контроль соответствия

данных маркировки рулонов и данных накладной ведомости. Контроль профиля поперечного сечения подката осуществляется старшим вальцовщиком или старшим оператором головной части стана на ка­ждом задаваемом в стан рулоне. Металл с обнаруженными перед клетью № 1 дефектами: сквозные разрывы, плена и др. прокатывается на пониженной скорости.

Контроль формы полосы после прокатки осуществляется по показа­ниям стрессометра за клетью № 6 или визуально. Старшим вальцовщиком контролируется качество каждого прока­танного рулона. Качество поверхности полосы оценивается старшим вальцовщиком на каждом третьем прокатанном рулоне, начиная с первого ру­лона, после перевалки рабочих валков или после порыва по образцам, вырезанным из этих рулонов. Длина образцов не менее 3 м. При обнаружении на полосе локального утолщения (накат), металл на­значается на отжиг в АНО №1, №2 с отметкой "накат" в сквозном паспорте и при маркировке рулонов.

При необходимости контролером ОТК осуществляется выборочный контроль качества поверхности и формы прокатанных полос как на 6-ти клете­вом стране. Так и на агрегатах химической очистки, на отрезанном образце металла на поверочной плите.

Радиоизотопный толщиномер непрерывного контроля ТРЛ-6-1С предназначен для определения фактического профиля подката и установлен в головной части стана перед ССМ, толщиномер проверяется комиссионно не реже 2-х раз в год. В состав комиссии должны входить старший мастер стана, начальник участка изотопной техники ЛПЦ-3, начальник лаборатории жести. По результатам проверок составляется акт.

Радиоизотопный измеритель толщины типа FMM-24024 в количестве трех комплектов установлен во втором межклетевом промежутке, перед клетью №1 и за клетью № 6.

Измеритель натяжения полосы состоит из пяти измерительных роликов ИНР-1400Д, установленных в межклетевых промежутках №1-5 и блока обработки информации ИПН-7268.

Стрессометр фирмы "ASEA" установлен за клетью № 6 и используется в комплекте САРПФ.

Измеритель суммы и разности давлений металла на валки УИУ-2000 установлены по одному комплекту на клеть и предназначены для контроля давления металла на валки.

Скорость прокатки измеряется аналоговыми тахогенераторами ПТ- 32 и цифровыми датчиками скорости ПДФ-1М, присоединенными к валу элек­тродвигателей стана.

Датчик механизма установки валков на уровень прокатки Д-41 ус­тановлен на нижних электромеханических винтах каждой клети.

Датчик положения нажимных винтов ПКФ-12-1.

Нагрузка на электродвигатели измеряется амперметрами М32, уста­новленными на пультах управления.

Контроль за технологией приготовления технологической смазки, температурой охлаждающей жидкости, пальмового масла и технологической смазки осуществляется мастером по смазке, а в смене - сменным мастером прокатного отделения. Результаты измерений записываются в книгу производства.

Контроль температуры рабочих валков осуществляется при необхо­димости. Температура валков не должна превышать 70° С. Ежесменно старший вальцовщик осуществляет контроль качества поверхности опорных валков клети № 6. При образовании на опорных валках кольцевых накатов в виде желобообразных выпуклых полосок по окружности валка для устранения дефекта производится прокатка 50-100 т металла толщи­ной 0,5-0,6 мм с завалкой в клеть № 6 рабочих валков, насеченных дробью, с шероховатостью Ra = 1,6-2,5 мкм.

Для анализа нестабильной работы оборудования стана под руководством старшего мастера прокатного отделения, проводится запись энергосиловых и скоростных параметров прокатки (скорость 6-й клети, натя­жения в 4,5,6 промежутках, усилие прокатки в 4,5,6 клетях, отклонение толщины от задания за 6-ой клетью) на многоканальный самописец. На ди­аграмме проставляется дата, время, толщина катаемого металла.

По результатам анализа диаграмм производится оценка техническо­го состояния технологического оборудования. При необходимости определяются меры по стабилизации режимов его работы.

3 Техника безопасности при прокатке

Прокатный стан и все вспомогательные агрегаты должны быть максимально механизированы. Шестиклетевой и дрессировочный станы имеют большую скорость прокатки. Все вращающиеся части и механизмы должны иметь ограждения, защитные приспособления и устройства, исключающие:

а) прикосновения к движущимся и вращающимся частям;

б) вылет из стана обломков оборудования или обрывков полосы;

в) превышение предельно-допустимых вибраций и шумов;

г) травмирование во время перевалки валков.

Все ручки, кнопки и другие части управления имеют надписи о их назначении. Рукоятки надежно фиксируются в установленном положении.

При остановке стана на ремонт, перевалку, смазку, уборку и другие работы, а также при запуске стана после профилактических работ строго соблюдается положение о бирочной системе. Во время производства работ по удалению обрывков полосы линейные контакторы данной и предыдущей клети отключаются. Перед удалением зазубренной полосы на моталках и натяжных устройствах отключается контактор шестой клети и моталки стана или натяжной станции, отключаются приборы автоматики, застрявшая полоса удаляется краном, рубится на мерные длины.

Перед началом перевалки проверяется исправность и комплектность грузоподъемных приспособлений, проверяется правильность установки рабочих валков на перевалочной платформе тележки, нажимным устройством устанавливается зазор между верхним опорным и рабочим валком 150-200 мм. Отсоединяются трубопроводы подачи масла к механизму уравновешивания и смазки подшипников, отводятся фиксаторы крепления подушек рабочих валков в клети; включается механизм уравновешивания шпинделя и т.д.

Перевалка опорных валков производится только после разборки схемы главных приводов, вспомогательного оборудования и взятие бирки на главный привод переваливаемой клети.

При эксплуатации стыкосварочного комплекса необходимо выполнять требования ГОСТ 123003-75 "Правил техники безопасности при эксплуатации электроустановок потребителей", "Правила техники безопасности и производственной санитарии при электросварочных работах ".

Технологический процесс приготовления, эксплуатации и регенерации смазочно-охлаждающей жидкости соответствует требованиям государственных стандартов ССБТ РК. Все операции по приготовлению, эксплуатации и регенерации смазочно-охлаждающей жидкости производить в соответствии с "Общими правилами безопасности для предприятий и организаций металлургической промышленности, инструкцией по безопасности труда для обслуживающего персонала отделения смазочно-охлаждающей жидкости".

Все технологические операции на стане при прокатке полос обслуживающим персоналом должны выполнятся с соблюдением правил, изложенных в инструкциях по технике безопасности для рабочих прокатного отделения.

4 Охрана труда при прокатке

Потенциальным источником загрязнения окружающей среды являют­ся СОЖ (смазочно-охлаждающая жидкость), применяемая при прокатке на шестиклетевом стане.

СОЖ и технологическая смазка находятся в замкнутом цикле и про­ходят через систему отстойников в очистных сооружениях. Утечки жидкости в ливневую канализацию из замкнутой системы очистки не допускаются. Механические примеси из отстойников, шлам и маслоотходы подле­жат сжиганию в корпусе сжигания маслоотходов. Очищенная вода вновь возвращается в систему для охлаждения валков.

Промывка стана производится при открытых картерах, входящих в систему уборки шлама. Не допускается смыв загрязнений в систему очистки охлаждающей жидкости.

Заключение

В процессе прохождения производственной практики было произведено знакомство с общим процессом производства чугуна, стали и проката на АО "АрселорМиттал Темиртау" и листопрокатных цехов в его составе.

В частности, был рассмотрен процесс производства горячекатаной рулонной и листовой стали из слябов на стане горячей прокатки "1700" в листопрокатном цехе №1. Также были рассмотрены:

- холодная прокатка стали в ЛПЦ №2

- производство проката в плоских листах и рулонах с алюмоцинковым, цинковым и полимерным покрытием, а также производство профилированных листов с вышеупомянутыми покрытиями и без них.

Практика проходила в листопрокатном цехе №3. Во время прохождения практики был рассмотрен процесс производства черной и белой жести, ленты, полос из декапированной, кровельной и конструкционной стали в листах и рулонах. Также была рассмотрена структура цеха и его отделений: прокатного, термического, лудильного и адьюстажа. В общих чертах было рассмотрено основное технологическое оборудование отделений цеха: прокатный стан "1400", агрегаты электролитической очистки, колпаковые печи, агрегаты непрерывного отжига, двухклетевые дрессировочные станы, агрегаты подготовки полосы, агрегаты электролитического лужения, агрегаты резки, агрегат упаковки и трубоэлектросварочный агрегат.

Основным вопросом производственной практики была технология прокатки полос на шестиклетевом стане "1400". в процессе изучения этого вопроса были рассмотрены следующие аспекты технологии прокатки полос не шестиклетевом стане "1400":

- схема шестиклетевого стана "1400"

- техническая характеристика основного технологического оборудования шестиклетевого стана "1400"

- требования, предъявляемые к подкату для шестиклетевого стана "1400"

- требования, предъявляемые к прокату шестиклетевого стана "1400"

- подготовка стана к работе и его настройка

- задача рулона на стан

- прокатка полос на стане

- управление станом

- эксплуатация технологической смазки при прокатке

- эксплуатация валков, их перевалка и охлаждение

- контроль технологического процесса. Датчики и приборы технологического контроля

- техника безопасности и охрана труда при прокатке

Практика позволила ознакомится с основными процессами прокатки стали в листопрокатных цехах, и дальнейшей ее обработки, что будет необходимо в процессе дальнейшего обучения в университете.

Список использованных источников

1. Паспорт листопрокатного цеха №3

2. Технологическая инструкция по холодной прокатке полос и жести на шестиклетевом стане "1400" листопрокатного цеха №3

3. Паспорт шестиклетевого стана "1400"

4. А.И. Целиков. "Машины и агрегаты металлургических заводов". Т 3 "Машины и агрегаты для производства и отделки проката" -М: Металлургия, 1988- 680с.

5. Н.И. Шефтель. Технология производства проката: Учебное пособие для вузов. – М.: Металлургия, 1976. – 576 с.

6. Диомидов Б.Б., Литовченко Н.В. Технология прокатного производства. – М.: Металлургия, 1979. – 488 с.

7. Сайт: http://arcelormittal.kz/
