Министерство науки и образования Украины

Харьковский национальный экономический университет

Кафедра информатики и компьютерных технологий

Индивидуальное научно-исследовательское задание

По курсу: «Экономическая информатика»

На тему: «Проектирование в среде VBA»

Руководитель: Выполнила:

Давыдов Д.Д. студентка 1 курса 8 группы

факультета ФЭФ

Бондаренко В.К.

Харьков, 2007

Тема: Проектирование приложения в интегрированной среде редактора VBA для решения задачи - определение суммы возврата кредита с уплатой процентов банку по истечении определенного срока.

Цель: выработать умения и навыки работы с компонентами интегрированной среды VBA при разработке приложений для решения задач по банковскому делу.

Постановка задачи

Составить программу, реализующего вычислительный процесс по определению суммы возврата кредита с уплатой процентов банку по истечению срока действия кредитного договора (в рассматриваемом примере принимается срок кредитования, равным 124 месяцам). Предусматривается выплата по процентам в конце действия кредитного договора.

Математическая модель

Ежемесячная процентная ставка, исходя из общей суммы процентов, которую рассчитывает получить банк по данному кредиту, рассчитывается по формуле:

P % = P / 100 / 12

где P% – месячная процентная ставка

Р – годовая процентная ставка

Сумма средств, подлежащая возврату банку по истечению срока действия кредитного договора, увеличится на сумму начисленных процентов за пользование кредита:

S 1% = K 1 * P % – за первый месяц

За последующие месяцы сумма начисленных процентов рассчитывается с помощью цикла по формуле

S %2= Σ ( S %2 + ( K 1 – K 1/ N * ( i - 1)) * Р%)

Общая сумма начисленных процентов:

S% = S%1 + S%2

где S%1 - сумма начисленных процентов за пользование кредитом за первый месяц;

S%2 – сумма начисленных процентов за пользование кредитом за последующие месяцы

K1 – сумма кредита

N – срок кредита

P% – месячная процентная ставка

i – целое число меняется от 2 до N

По истечению срока действия кредитного договора (124 месяца для рассматриваемого примера) сумма средств, подлежащая возврату клиентом банка, с начисленной суммой процентов определяется по формуле:

K 2 = K 1 + S % ,

где К 2 - сумма средств, подлежащая возврату банку по истечении срока.

Используя математическую модель, требуется разработать алгоритм решения задачи, в котором необходимо предусмотреть четыре этапа обработки данных:

1. Ввод исходных данных для решения задачи - сумма полученного кредита и годовая процентная ставка за пользование кредитом;

2. Вычисление суммы начисленных процентов за пользование кредитом;

3. Расчет суммы средств, которая возвращается клиентом банку;

4. Вывод результатов вычислений.

Алгоритм решения задачи

В соответствии с приведенной выше математической моделью необходимо разработать алгоритм решения задачи. Пример разработанного алгоритма представлен на рис. 1.

Структура данных

В разрабатываемом приложении используются различные элементы управления, состав которых и их основные свойства представлены в таблице 1.

Таблица. Основные свойства элементов управления

Элементы управления Label используются для вывода текстовой информации на форме, позволяющей пользователю сориентироваться, как происходит в программе процесс ввода данных и где размещены результаты вычислений. Текст, введенный в свойстве Caption элемента управления Label , выводится на форме и в процессе выполнения программы не может быть изменен.

Данные Сумма кредита, Срок кредита, Процентная ставка являются исходными и вводятся с клавиатуры в текстовые поля txtКредит, txtСрокКердита и txtСтавка . Поэтому для соответствующих элементов управления TextBox в свойстве Name указаны префиксы txt . Результаты вычислений Сумма возврата кредита с уплатой процентов, Сумма платежей по процентам выводятся в форме также в текстовое поле – txtВозврат , txtСуммаПлатежей.

В коде программы при выполнении вычислений используются 10 переменных:

curSumKredit

intSrok

sngProcent

curSumPlat

curSumPlatVsego

curSumVozvrat

curPlatZa 1 mes

dtmData 1

dtmData2

i

В таблице 2 представлены имена переменных, которые используются в коде программы, и их назначение при обработке банковской информации при кредитовании.

Таблица 2

Структура данных

Интерфейс с пользователем

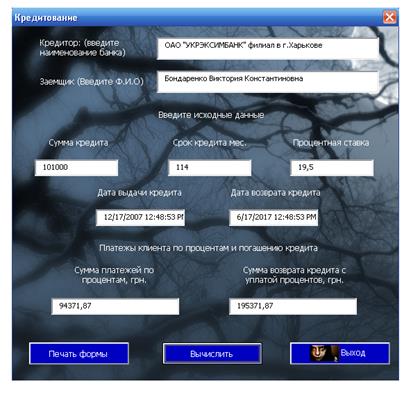

Задача решается с помощью формы, структура которой представлена на рис. 2. Проект формы и внешний ее вид после выполнения программы представлены на рис. 3.

Рис. 2. Расположение объектов на форме

Объекты - Кредитор, Заёмщик, Сумма кредита, Срок кредита, Процентная ставка, Сумма возврата кредита с уплатой процентов, Сумма платежей по процентам, Дата выдачи кредита, Дата возврата кредита размещаются на форме с помощью элемента управления Label и имеют префикс lbl .

в эти два поля (txt Кредитор и txt Заемщик соответственно) вводится текстовая информация с клавиатуры

^{— txtКредит}

^{—txtСрокКредита}

^{—txtСтавка}

^{— txtДата1}

^{— txtДата2}

^{— txtСуммаПлатежей}

^{— txtВозврат}

^{—cmdПечать}

^{—cmdВычислить}

^{—cmdВыход}

Проект формы

Графический образ формы после выполнения приложения

Рис.3. Проект формы и внешний ее вид после выполнения программы

Код программы

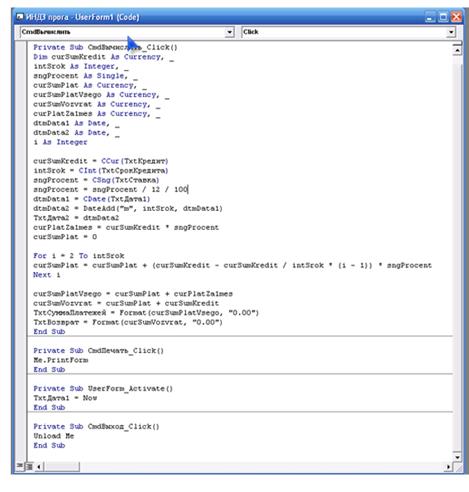

Код программы, который обеспечивает выполнение указанного выше проекта, представлен на рис. 4.

Рис.4. Окно кода с процедурами обработки событий

Расчет суммы средств, подлежащей возврату банку, выполняется по щелчку на кнопке Вычислить определяется начисляемая за пользование кредитом сумма по процентам, которая суммируется с величиной кредита, полученной клиентом банка по кредитному договору.

В текстовые поля txtДата1 (Дата выдачи кредита) и txtДата2 (Дата возврата кредита) информация вводится с помощью функции дат: Now и Date add соответственно.

Дата выдачи кредита - это текущая дата и время, полученная с помощью функции Now. Допускается, что оформление кредитного договора и выдача клиенту кредита осуществляется в тот день, когда данная программа запускается на выполнение.

Дата возврата кредита определяется с помощью функции DateAdd , которая добавляет к заданной дате (дате выдачи кредита) количество временных интервалов. В рассматриваемом примере предусматривается выдача кредита на год с выплатой суммы по процентам в конце действия кредитного договора. Срок действия кредитного договора вводится в коде программы с помощью константы, значение которой и добавляется функцией DateAdd к дате выдачи кредита.

Результаты работы программы выдаются на печать с помощью команды PrintForm, которая выводит на принтер графический образ окна формы.

Завершение работы программы осуществляется с помощью командной кнопки Выход .

На рис. 4 представлены процедуры, которые выполняют указанные выше действия.

Проектирование приложения

1. Если не открыто приложение Microsoft Excel , то откройте его командой Пуск — Программы — Microsoft Office — Microsoft Word или другим способом.

2. Выполните команду Сервис — Макрос — Безопасность и установите следующие параметры безопасности:

2.1. Во вкладке Безопасность выберите переключатель Средняя .

2.2. Во вкладке Надежные изделия установите флажок Доверять доступ к Visual Basic Project ( для версии 2003 и выше).

3. Закройте окно приложения Microsoft Word , повторите п. 1 и проверьте, сохранились ли параметры безопасности, которые были установлены в п. 2.

4. Находясь в среде Word или другого приложения из Microsoft Office (Excel или др.) откройте окно интегрированной среды разработки приложений редактора Visual Basic командой Сервис — Макрос — Редактор Visual Basic или нажатием комбинации клавиш <Alt>+<F11>.

5. На панели инструментов щелкните кнопку Insert UserForm - . Появляется окно с формой UserForm1 .

6. Задайте имя и заголовок формы. Для этого перейдите в окно свойств Properties и введите значения следующих свойств:

Name: F rmКредит

Caption: Кредитование

Примечание. В свойстве Caption студент указывает название работы.

7. Поместите на форму надписи Кредитор: (введите наименование банка), Заёмщик (введите Ф. И. О.), Сумма кредита, Срок кредита, Процентная ставка, Сумма платежей по процентам, Сумма возврата кредита с уплатой процентов, Дата выдачи кредита, Дата возврата кредита в соответствующие поля (см. рис. 3).

· Выберите на панели элементов управления элемент Label , а затем щелкните на форме в том месте, где будет начинаться надпись, и выделите область для надписи.

· Выделите на форме элемент Label1 щелчком левой кнопкой мыши, а затем в свойстве Name окна Properties введите текст lblКредитор, а в свойстве Caption , укажите «Кредитор: (введите наименование банка)» .

· Справа от созданной надписи (см. рис. 2 и 3), поместите текстовое поле (TextBox ). Выберите на панели элементов управления элемент TextBox , а затем щелкните на форме и выделите область для нового объекта. Выделите на форме элемент TextBox1 , а затем в окне Properties введите значение свойства: Name - txtКредит .

8. Аналогично создайте поля для размещения на форме надписей Заемщик (введите Ф. И. О.) , Сумма кредита, Срок кредита, Процентная ставка, Сумма платежей по процентам, Сумма возврата кредита с уплатой процентов, Дата выдачи кредита, Дата возврата кредита и соответствующие им текстовые поля (имена полей см. в табл. 1).

9. Создайте командную кнопку Печать формы .

· Выберите на панели элементов управления элемент CommandButton , а затем щелкните на форме в том месте, где будет начинаться кнопка – слева внизу формы, и удерживая нажатой левую кнопку мыши выделите для нее область (см. рис. 3).

· Перейдите в окно Properties и введите значения следующих свойств:

Caption : Печать формы

Name : cmdПечать

10.Аналогично создайте командную кнопки Выход и Вычислить (в Caption укажите Выход , а в Name – cmdВыход ), (в Caption укажите Вычислить , а в Name – cmdВычислить ). Размещение кнопки на форме см. на рис. 2 и 3.

11.Вызовите окно Code (кода) командой View – Code . Указанное окно может быть вызвано и другими способами, например с помощью контекстного меню.

12.Создайте код процедуры, которая обрабатывает событие щелчок на кнопке «cmd Вычислить» .

· Дважды щелкните на кнопке «cmd Вычислить» . В результате открывается окно кода с заголовком и концом процедуры. В тело процедуры введите оператор Dim для явного объявления семи переменных (См. табл. 2 и рис. 4).

Переменным curSumKredit и intSrok необходимо присвоить значения текстовых полей, которые были введены в форме. Для этих целей введите в тело процедуры два оператора

curSumKredit = CCur ( Txt Кредит)

intSrok = CInt ( Txt СрокКредита)

Для выполнения вычислений в тело процедуры введите следующие операторы

sngProcent = CSng(Txt Ставка ) / intSrok / 100

curPlatZa1mes = curSumKredit * sngProcent

В первом операторе определяется процентная ставка за один месяц, во втором вычисляется сумма, начисленная банком по процентам за первый месяц

curSumPlat = 0

Далее в переменную для подсчета начислений по процентам за последующие месяцы засылается 0 для начала выполнения цикла.

For i = 2 To intSrok

curSumPlat = curSumPlat + (curSumKredit - curSumKredit / intSrok * (i - 1)) * sngProcent

Next i

Далее происходит выполнение цикла.

curSumPlatVsego = curSumPlat + curPlatZa1mes

curSumVozvrat = curSumPlat + curSumKredit

Следующие два оператора вычисляют сумму выплат по процентам и общие выплаты клиента по кредиту.

· Следующий оператор обеспечивают вывод полученного результата в текстовое поле формы

TxtСуммаПлатежей = Format(curSumPlatVsego, "0.00")

TxtВозврат = Format(curSumVozvrat, "0.00")

Для вычисления даты возврата кредита также в тело процедуры введите оператор:

dtmData2 = DateAdd("m", intSrok, dtmData1)

Примечание. Возврат кредита осуществляется через год после заключения кредитного договора.

13.Создайте код процедуры, которая обрабатывает засылание в поле TxtДата1 текущую дату при активации формы. Дважды щелкните на форме TxtДата1 . поменяйте название процедуры в верхнем правом окне на Activate . В тело процедуры введите оператор

TxtДата1 = Now

Примечание. Дата выдачи кредита вычисляется на момент выполнения программы.

14.Создайте код процедуры, которая обрабатывает событие «Щелчок на командной кнопке Печать формы»

Дважды щелкните на кнопке Печать формы . В тело процедуры введите оператор, который выведет на печать графический образ окна формы с полученными результатами:

Me.PrintForm

15.Создайте код процедуры, которая обрабатывает событие «Щелчок на командной кнопке Выход» .

Дважды щелкните на кнопке Выход . В тело процедуры введите операторы, которые закроют форму.

Unload Me

Set Frm Кредит = Nothing

16.Сохраните документ Word вместе с программой в своей папке (имя файла, например, может быть – Кредитование).

17.Запустите программу на выполнение и проверьте ее работу с несколькими комплектами исходных данных.

18.Завершите работу в приложении Microsoft Excel . Закройте окно Excel .

19.Двойным щелчком на имени только что созданного файла откройте его. При открытии ответьте на запрос - отключать ли макросы, нажав кнопку Не отключать макросы, а затем перейдите в окно интегрированной среды разработки приложений редактора Visual Basic и убедитесь, что в нем имеется форма UserForm и у вас имеется возможность снова запустить созданную вами программу Visual Basic .

Литература

1. С Браун Visual Basic 6.0. Учебный курс. - СПб: Питер, 2005.

2. Верб Дж. Программирование в Excel 2003:тетрадь разработчика. Пер. с англ. – М.: КУДИЦ-ОБРАЗ, 2006 – 304 с.

3. Гарнаев А.Ю. Excel, VBA, Internet в экономике и финансах. – СПб. БХВ-Петербург, 2001. – 816 с.

4. Джексон, Мзри, Стонтон, Майк. Финансовое моделирование в ЕхсеІ и VBA: углубленный курс.: Пер. с англ. – М.: Издательский дом "Вильямс", 2006. – 352 с.

5. Додж М., Стинсон К. Ефективна робота з Microsoft Excel 2003. – Спб: Питер, 2005. – 1056 с.

6. Долженков В. А., Колесников Ю. В.Самоучитель Microsoft Excel 2003. – СПб.: БХВ-Петербург, 2005. – 432 с.

7. Лабораторний практикум по информатике и компьютерным технологиям. /Под ред. проф. А.И. Пушкаря. - X.: Издат. Дом "ИНЖЗК", 2004. - 468 с.

8. Олійник А.В., Шацька В.М. Інформаційні системи і технології у фінансових установах: Навчальний посібник. – Львів: "Новий Світ-2000", 2006. – 436 с.

9. Современные компьютерные технологии. /Под ред. проф. А.И. Пушкаря. - X.: Издат. дом "ИНЖЗК", 2004. – 464 с.

10. Райтингер М., Муч Г. Visual Basic 6.0: Пер. с нем. – К.: Издательская группа BHV, 1999, - 720 с.

11. Основи алгоритмізації та програмування/ Федько В. В., Плоткін В. І. – Харків: Веста: Видавництво «Ранок», 2003. – 192 с.

12. Федько В.В. Лабораторный практикум по VBA. Электронный учебник. Фонды ХНЭУ, 2006 – 568 кб.
