СГУПС

МПС

Кафедра: «Инженерная геодезия».

Реферат

На тему: «Съёмка подземных коммуникаций».

Выполнил: студент гр. МТ-112

Родин С.Е.

Проверил: преподаватель

Андреев А.Л.

Новосибирск – 2001

Содержание

ВВЕДЕНИЕ

1. ОБЩИЕ СВЕДЕНИЯ О ПОДЗЕМНЫХ КОММУНИКАЦИЯХ

2. ИСПОЛНИТЕЛЬНАЯ СЪЕМКА ПОДЗЕМНЫХ КОММУНИКАЦИЙ

2.1 ЭЛЕМЕНТЫ ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИИ, ПОДЛЕЖАЩИЕ СЪЕМКЕ

2.2. ГОРИЗОНТАЛЬНАЯ СЪЕМКА

2.3. ВЕРТИКАЛЬНАЯ СЪЕМКА

2.4. СОДЕРЖАНИЕ И СОСТАВЛЕНИЕ ИСПОЛНИТЕЛЬНЫХ ЧЕРТЕЖЕЙ

2.5. ОФОРМЛЕНИЕ ИСПОЛНИТЕЛЬНОГО ЧЕРТЕЖА

3. СЪЕМКА СУЩЕСТВУЮЩИХ ПОДЗЕМНЫХ КОММУНИКАЦИИ

3.1. ОБЩИЕ СВЕДЕНИЯ ОБ ОРГАНИЗАЦИИ И СОДЕРЖАНИИ РАБОТ

3.2. ОБЪЕКТЫ И МЕТОДИКА СЪЕМКИ

3.3. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

3.4. РЕКОГНОСЦИРОВКА, ОБСЛЕДОВАНИЕ И НИВЕЛИРОВАНИЕ ПОДЗЕМНЫХ

КОММУНИКАЦИЙ

ЗАКЛЮЧЕНИЕ

1. ЛИЦЕНЗИРОВАНИЕ ГЕОДЕЗИЧЕСКИХ РАБОТ

2. СТАНДАРТИЗАЦИЯ В ИНЖЕНЕРНО-ГЕОДЕЗИЧЕСКИХ РАБОТАХ

3. ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ ИНЖЕНЕРНО-ГЕОДЕЗИЧЕСКИХ РАБОТ

СПИСОК ЛИТЕРАТУРЫ

ВВЕДЕНИЕ

С ростом благоустройства городов и сельских населенных пунктов, технического уровня современных промышленных предприятий, добычи полезных ископае­мых непрерывно растет насыщенность их территорий различными инженерными коммуникациями. Для строи­тель­ства, проектирования и эксплуатации городских и промышленных объектов требуются точ­ные данные о размещении в плане и по высоте всего комплекса инже­нерных коммуникаций с указанием их технических ха­рактеристик. Это вызывает необходимость проведения боль­шого объема инженерно-геодезических работ по съемке и составлению планов инженерных коммуни­каций.

Инженерные коммуникации — это линейные со­оружения с технологическими устройст­вами на них, предназначенные для транспортирования жидкостей, газов и передачи энергии. Их можно разделить на две группы: подземные и надземные коммуникации. В ка­честве си­нонимов их также называют инженерными се­тями, а отдельные коммуникации — трассами или про­кладками.

Подземные инженерные коммуникации состоят из трубопроводов, кабельных линий и кол­лекторов.

Характер обустройства местности, где проложе­ны инженерные коммуникации, во многом определяет особенности их размещения и технологических связей.

Территории современных городов насыщены системой инженерных коммуникаций, про­ложенных преимущественно ниже поверхности земли. Размещение городских инженерных коммуникаций определяется раз­мером и конфигурацией территории города, плотностью и этажностью застройки, уровнем развития коммуналь­ного хозяйства города (поселка).

Наиболее полно использовано подземное простран­ство города в пределах территорий го­родских улиц. Здесь размещение подземных инженерных коммуника­ций осуществлено при преимущественно минимальных расстояниях и плане между отдельными прокладками, а также между ними и зданиями, сооружениями, доро­гами и т. д. Большое распространение полу­чили совмещенные прокладки подземных коммуникаций в коллекторах. Особо плотное размещение коммуника­ций характерно для центральных улиц и площадей.

На незастроенных территориях инженерные коммуникации представлены отдельными ма­гистральны­ми трубопроводами, надземными и подземными линия­ми электропередач и связи. При этом местоположение и назначение магистральных коммуникаций в большинстве слу­чаев определяется опознавательными столбами.

Различают исполнительную съемку коммуникаций и съемку существующих коммуникаций. Исполнительная съемка инженерных коммуникаций выполняется в процессе и по окончании строительства, но до засыпки траншей подземных инженерных коммуникаций землёй.

Исполнительная съемка инженерных комму­никаций содержит следующие виды работ:

подготовительные;

создание планово-высотной съемочной геодезической сети (обоснования):

планово-высотная съемка элементов инженерных коммуникаций с обмерами сооружений на них.

В дополнение к перечисленным видам работ при исполнительной съемке в состав съемки существующих инженерных коммуникаций входят рекогносцировка и обследование соору­жений инженерных коммуникаций, а также отыскивание местоположения скрытых подзем­ных сетей.

По завершении полевых работ выполняется комплекс вычислительных, графических и кар­тосоставительских работ. По завершении полевых и камеральных работ составляется техни­ческий отсчёт (пояснительная записка), где приводятся фактически выполненные состав и объёмы работ, технологические особенности съёмки на данной территории, характеристика точности полученных планов или исполнительных чертежей.

1. ОБЩИЕ СВЕДЕНИЯ О ПОДЗЕМНЫХ КОММУНИКАЦИЯХ

К подземным коммуникациям относятся такие прокладки в гру­нте как трубопроводы, ка­бельные сети, коллекторы.

Трубопроводы — это сети водопровода, канализации, газоснаб­жения, теплофикации, водо­стока, дренажа, нефте- и газопроводы и другие прокладки, предназначенные для транспорти­рования раз­личного содержимого по трубам.

Кабельные сети передают электроэнергию. Они различаются по напряжению и назначе­нию: сети высокого напряжения, электрифицированного транспорта, уличного освещения; сети слабого той (телефонные, радио и телевизионные). Сети состоят из кабелей проклады­ваемых на глубине до 1 м, распределительных шкафов трансформаторов.

Коллекторы представляют собой подземные сооружения круглого или прямоугольного се­чения сравнительно большого размера (от 1,8 до 3,0 ). В них прокладывают одновременно трубопровод и кабели различного назначения.

Водопровод обеспечивает питьевые, хозяйственные, произведет венные и пожарные нужды и состоит из водопроводных станций и водоразводящих сетей. Водоразводящая сеть делится на магистральную и распределительную. Магистральная сеть (диаметры труб 400 — 900 мм) обеспечивает водой целые районы, а отходящая от неё распределительная сеть подает воду к домам и промышленным предприятиям. Трубы этой сети имеют диаметр 200 — 400 мм, вводы в дома — 50 мм. Для регулирования работы водопроводных сетей на них устанавли­вают арматуру — задвижки, выпуски, краны и др. Для доступа к арматуре устраивают ко­лодцы.

Канализация обеспечивает удаление сточных и загрязненных вод на очистные сооружения и далее в ближайшие водоемы. Канализационная сеть состоит из чугунных и железобетонных труб, смотровых и перепадных колодцев, станций перекачки для пониженных частей за­стройки и других сооружений. Диаметры труб колеблются от 150 до 400 мм.

Водостоками отводят дождевые и талые воды, а также условно детые воды (от мытья и по­ливки улиц). Водосточная сеть состоит из труб, дождеприемных и перепадных колодцев, вы­пусков в водо­емы и овраги. К водосточным колодцам присоединяют водосточ­ные трубы зда­ний. Для водосточной сети применяют асбоцементые и железобетонные трубы диаметром до 3,5 м.

Дренажи применяют для сбора грунтовых вод. Состоят они из перфорированных бетонных, керамических, асбоцементых труб диа­метром до 200 мм.

Газопроводы служат для транспортирования газа. Они подраз­деляются на магистральные (диаметр стальных труб до 1600 мм) и распределительные. Газопроводы идут от станций и хранилищ в районы застройки по проездам. От них отходят вводы в здания и сооружения. Глубина заложения от поверхности этих сетей 0,8—1,2 м. На газопроводах устанавливают запорные краны, конденсатосборники, нюхательные трубки, регуляторы давления и др.

Сети теплоснабжения обеспечивают теплом и горячей водой жилые, общественные и промышленные здания. Теплоснабжение бывает местным (от отдельных котельных) и цен­трализованным (от теплоэлектроцентралей), водяным и паровым. Тепло подают по трубам прямой подачи (температура 120— 150 °С), возвращают к источнику по трубам обратного отвода (температура 40 — 70 °С). Сети теплоснабжения состоят из металлических изолиро­ванных труб; задвижек, размещаемых в камерах; воздушных и спускных кранов, конденсаци­онных устройств, компенсаторов. Диаметр труб достигает 400 мм. Под землей их проклады­вают в железобетонных Пробах, а при массовой плотной застройке трубы ведут прямо через подвалы зданий.

2. ИСПОЛНИТЕЛЬНАЯ СЪЕМКА ПОДЗЕМНЫХ КОММУНИКАЦИЙ

2.1. ЭЛЕМЕНТЫ ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИИ, ПОДЛЕЖАЩИЕ СЪЕМКЕ

Съемка подземных инженерных коммуникаций для составления исполнительных чертежей выполняется в процессе их строительства до засыпки траншей.

Не зависимо от вида подземной прокладки сни­маются колодцы, каморы и люки, углы пово­рота, точ­ки на прямолинейных участках по оси подземной сети не реже, чем через 50 м, места изменения уклонов ком­муникаций и диаметров труб, места присоединения и ответвле­нии.

По каждому отдельному виду подземной инженерной коммуникации съемке и определе­нию подлежат:

по водопроводу и трубопроводу специального тех­нического назначения (нефтепровод, ма­зутопровод, мас­лопровод, золопровод и др.) — пожарные гидранты, задвижки, вантузы, ава­рийные выпуски, водоразборные колонки, упоры на углах поворота, диаметры труб;

по канализации (самотечной и напорной), водосто­ку и дренажу — аварийные выпуски, оголовки выпу­сков водостока, дождеприемники, ливнеспуски, очистные сооружения на во­достоках, упоры на углах поворота на­порной канализации, габариты зданий станций пере­качки, водопроводных и канализационных насосных станций, диаметры труб;

по теплосети — компенсаторы, задвижки, неподвиж­ные опоры, наземные павильоны над камерами, габа­риты зданий центральных тепловых пунктов (ЦТП), диаметры труб;

по газопроводу — коверы, регуляторы давления, задвижки, гидравлические затворы, кон­трольные трубки, компенсаторы, заглушки, габариты газораспределительных станций (ГРС), диаметры труб;

по электрокабелю — места выходов на стены зда­ний и опоры, сечения блоков или каналов по внешним габаритам, число каналов, линейные и тройниковые муфты, трансформаторы, габариты зданий ТП;

по слаботочной сети — коробки, шкафы (с указа­нием их типа или стандарта), сечение бло­ков или кана­лов по внешним габаритам, число каналов, развертки колодцев;

по электрозащите от коррозии — контактные устрой­ства, анодные заземлители (с указа­нием глубины их, заложения), электрозащитные установки, электрические перемычки, за­щитные заземления и дренажные кабели.

При этом должны быть собраны сведения и количе­стве прокладок, отверстий, о материале труб, колодцев, каналов, о давлении в газовых и напряжении в кабельных сетях.

При расположении подземных инженерных сетей вблоках и тоннелях снимается только одна сторона их, другая же наносится по данным промеров. Выходы под­земных сетей и эле­менты их конструкции должны быть связаны между собой или привязаны к твердым кон­ту­рам застройки контрольными промерами.

При съемке кабелей в пучках замеры производятся до крайних кабелей с той или другой стороны.

Обязательной съемке подлежат все подземные сооружения, пересекающие или идущие па­раллельно прокладке, вскрытые траншеей. Одновременно со съем­кой указанных элементов инженерных коммуникаций должна быть выполнена съемка текущих изменений.

Ширина полосы, охватываемой съёмкой, устанавливается заданием, но должна быть не ме­нее 20 м от оси прокладки.

При производстве работ рекомендуется давать еди­ную нумерацию колодцев, камер и др.

2.2. ГОРИЗОНТАЛЬНАЯ СЪЕМКА

Плановое положение всех подземныхкоммуникаций и относящихся к ним сооружений может быть определено:

на застроенной территории — от четких точек ка питальной застройки, от пунктов опорной геодезической сети или точек съемочного обоснования;

на незастроенной территории — с точек съёмочного обоснования или с пунктов опорной геодезической сети;

в проходном коллекторе, засыпанном землей, - с проложенного внутри коллектора теодо­литного хода.

Положение подземных коммуникаций от чет­ких точек капитальной застройки определя­ется:

линейными засечками не менее трех (рис. 1 и 2), длина их до 20 м, в исключительных слу­чаях не более длины мерного прибора (50 м). Углы между смежными направлениями

Рис. 2.

Рис. 1.

засечек у определяемой точ­ки должны быть не менее 30° и не более 120°;

способом перпендикуляров длиной не более 4 м(рис. 3), более длинные перпендикуляры подкреп­ляются засечками, засечки в этом случае должны быть не более 20 м;

Рис.4.

Рис. 3.

способом створов— по продолжению (створу) кон­тура зданий, между четкими точками и

комбинацией их с засечками. Допустимая длина створа по продолжению не должна превы­шать половины ис­ходной стороны, но не более 60 м.

Съемка различными способами и комбинацией их показана на рис. 4.

От пунктов опорной геодезической сети и то­чек съемочной сети положение подзем­ных коммуникаций определяется линейными засечками, перпендикуля­рами, полярным мето­дом и комбинированным способом, т. е. мензулой в сочетании с теодолитом.

Съемка полярным способом выполняется с пунктов опорной геодезической сети, с точек съемочной сети или со вспомогательных точек, определенных тремя линей­ными засечками с твердых точек.

В этом случае нуль лимба теодолита ориентируется на твердую точку, отстоящую от инст­румента не менее чем на 50 м. Длина полярного направления не должна быть более 30 м при съемке в масштабе 1:500, 40 м — в масштабе 1:1000 и 60 м—в масштабе 1:2000.

Все линейные измерения производятся стальными лентами или рулетками. Измерять линии тесьмяными рулетками запрещается.

У колодцев, имеющих крышки в виде окружностей, определяется положение центра крышки, а у люков и решеток прямоугольной формы — снимаются два угла.

Расстояния до контуров не должны превышать ве­личин, указанных в табл. 1

При значительном (более 1 м) заглублении снимаемых элементов подземных сооружений вынос оси подземных коммуникаций на поверхность выполняется с помощью отвеса, при­крепленного к вешке или доске, укладываемой поперек траншеи.

Оси подземных коммуникаций могут выноситься на поверхность земли при помощи вешки или рейки.

При съемке колодцев и камер производится обмер внутреннего и внешнего габаритов со­оружения, его конструктивных элементов, определяется расположе­ние труб и фасонных час­тей с привязкой к отвесной ли­пни, проходящей через центр крышки колодца.

При этом должны быть установлены: назначение, конструкция колодцев, камер, распреде­лительных шка­фов и киосков, характеристика имеющейся в них арма­туры.

Результаты измерений заносятся в абрис, где делаются зарисовки в плане в сочетании со схемой про­кладываемого теодолитного хода, показываются привяз­ки к капитальной за­стройке, линейные размеры соору­жения, сечения и т. д.

Все снимаемые элементы подземной инженерной се­ти последовательно, по ходу съемки нумеруются в по­левых абрисах и журналах.

Съемка подземных инженерных коммуникаций, проложенных способом щитовой про­ходки, выполняет­ся от пунктов опорной геодезической сети и точек съе­мочной сети, распо­ложенных на земной поверхности в непосредственной близости от трассы тоннеля (не более чем 100 м от шахтных стволов буровых скважин).

В случае отсутствия в районе строительства коллек­торного тоннеля пунктов геодезической, плановой и вы­сотной сети необходимой точности она создается вдоль трассы тоннеля при помощи полигонометрических и нивелирных ходов.

Требования к подземной геодезической сети при строительстве коллекторных тоннелей приведены в табл. 2.

При сдаче коллекторных тоннелей по каждому строительному объекту в составе рабочих чертежей представляется разбивочная схема главных осей коллекторного тоннеля с элемен­тами кривых (радиусы, углы поворота, начало и конец кривой и др.).

Во время строительства тоннелей следует нести журнал геодезическо-маркшейдерского контроля.

В колодцах, построенных по типовым проек­там, определяются лишь внецентренность и ориентиров­ка. Внецентренность колодцев определяется, как прави­ло, с помощью отвесов или рейки(Рис. 5.). Внецентренность колодца вычисляется по формуле

g = b – a.

Внецентренность на коллекторах вычисляется по фор­муле

При съемке элементов подземных инженерных коммуникаций обязательным условием яв­ляется конт­рольное измерение расстояний между ними.

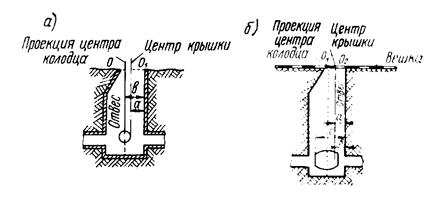

Рис. 5. Определение внецентренности крышек колодца а— на трубопроводе; б—на коллек­торе

2.3. ВЕРТИКАЛЬНАЯ СЪЕМКА

Высотное положение подземных инженерных коммуникаций, в том числе и углов их пово­рота, опре­деляется до засыпки траншей техническим нивелирова­нием в соответствии с тре­бованиями СН 212-73. Высотное положение элементов инженерной сети в проходном кол­лекторе определяется от проложенного внутри него нивелирного хода.

При наличии густой сети реперов проложение ниве­лирного хода необязательно. В этом случае нивелирова­ние элементов подземных инженерных коммуникаций для контроля про­изводится отдельными станциями с привязкой к двум реперам (рис. 6).

рис. 6. рис. 7.

Определение высотных отметок от условного начала запрещается.

При глубоком заложении подземных комму­никаций, когда получение в необходимых мес­тах высот точек элементов коммуникаций не может осуществлять­ся непосредственно ниве­лирной или глубинной рейкой, эти высоты получают измерением металлической рулет­кой вертикального расстояния от кольца колодца, на ко­торый передана отметка (рис. 7).

Нивелированием определяются высоты пола и верха коллектора, верха и низа кабельной канализации в пакетах (блоках), верха бронированного кабеля, вер­ха трубопроводов, поверх­ности земли (бровки траншей) в характерных местах, углов поворота и точек измене­ния ук­лонов подземных коммуникаций, обечаек люков и всех остальных точек, заснятых в плане.

В канализации (фекальной и ливневой), дренаже и других самотечных трубопроводах ниве­лируются лотки труб. Кроме того, определяются высоты элементов всех существующих ин­женерных коммуникаций, вскрытых в траншеях при строительстве.

Для нивелирования рекомендуются двусторон­ние шашечные рейки с круглым уровнем. Расхождения в превышениях, полученных по черным и красным сторо­нам реек, для каждой станции не должны превышать ±5 мм. Расстояние от инструмента до реек не должно быть более 100 м.

Высоты временных реперов или точек плано­вой съемочной сети определяются по данным нивелирно­го хода с включением их в ход как связующих точек. Нивелировка их как проме­жуточных точек не допуска­ется.

2.4. СОДЕРЖАНИЕ И СОСТАВЛЕНИЕ ИСПОЛНИТЕЛЬНЫХ ЧЕРТЕЖЕЙ

Исполнительный чертеж является документом, определяющим тип, конструкцию, плановое и высотное местоположение проложенных подземных коммуни­каций.

Исполнительный чертеж используется в качестве исходного документа при составлении планов подземных инженерных коммуникаций.

В состав исполнительного чертежа входят:

1) топографический план в масштабе 1:500 или 1 : 1000 с изображением рельефа горизонта­лями или высотами, а также существующих и вновь построенных подземных коммуникаций;

2) продольный профиль по оси построенного соору­жения;

3) планы и разрезы колодцев (камер);

4) поперечные сечения коллекторов, каналов, фут­ляров с указанием диаметров, располо­женных в них труб и марок кабелей;

5) каталог координат выходов, углов поворота и створных точек на прямолинейных участ­ках подземных коммуникаций при производстве съемки с пунктов опор­ной геодезической сети и с точек съемочной сети.

Топографической основой для составления ис­полнительного чертежа построенных подзем­ных инже­нерных коммуникаций служат планы в масштабе 1:500— 1:1000, полученные в ре­зультате выполнения исполни­тельной топографической съемки.

Эти планы при приемке объектов в эксплуатацию одновременно являются и юридическим документом, подтверждающим правильность переноса на местность проектов подземных коммуникаций, здании, сооружений, дорог, благоустройства, озеленения и вертикалыной пла­нировки территории, а также подтверждающим фактиче­ски произведенный объем строи­тельства.

Исполнительная топографическая съемка вы­полняется с соблюдением требований СН 212-73 и пре­делах границ участка строительства. Результаты съём­ки наносятся на оригиналы планов, хранящихся в геоде­зическом фонде города (поселка) или предприятия.

Продольный профиль по оси построенного под­земного сооружения составляется по данным проведен­ных в натуре линейных измерений и нивелирования эле­ментов сооружения.

Горизонтальный масштаб профиля принимается рав­ным масштабу плана, а вертикальный 1:100 и, как ис­ключение, в отдельных случаях 1:10 (теплосеть).

На продольном профиле кроме высот элементов под­земных коммуникаций показываются горизонтальные расстояния между точками нивелирования, отметки ни­за труб и величина их уклонов, количество бронирован­ных кабелей, уложенных в земле, величины уклонов, тип ко­лодцев, футляры и обоймы, материал и диаметры труб, проектные отметки поверхности земли и дается характеристика покрытия поверхности над подземными инженерными ком­муникациями, конструкция подземного сооружения и ее основания (материал, марка, тип).

Планы и разрезы колодцев (камер), характер­ные сечения коллекторов, каналов, развертки кабельных колодцев и другие детали вычерчиваются на свободном месте исполнительного чертежа в масштабе, принятом в проекте, с указанием необходимых линейных размеров, ха­рактеризующих построенные сооружения.

При одинаковом на всем протяжении сече­нии блоков, тоннелей каналов, футляров состав­ляется один разрез.

При изменении сечения коллектора, канала, футля­ра. количества труб и кабелей в них со­ставляются до­полнительные чертежи поперечного сечения.

Каталог координат точек элементов подземных инженерных коммуникаций составляется по установлен­ной форме в принятой системе координат.

2.5. ОФОРМЛЕНИЕ ИСПОЛНИТЕЛЬНОГО ЧЕРТЕЖА

Первый экземпляр исполнительного чертежа, кроме каталога координат, изготовляется на кальке, вы­черчивается тушью в принятых условных знаках, в не­обходимых случаях дополня­ется пояснительными над­писями.

На исполнительном чертеже по каждой подзем­ной инженерной сети должно быть указано: наименование строительно-монтажной организации, вид подземного сооружения, название улицы (про­езда) населенного пункта;

наименование проектной организации, номер и дата согласования проекта;

номер и дата выдачи ордера административной ин­спекции па право производства работ по разрытию участков для прокладки подземных коммуникаций;

подписи лиц, ответственных за производство строительно-монтажных работ;

подписи лиц, производивших съемку и составление исполнительного чертежа;

подписи представителей заказчика и эксплуатиру­ющей организации.

Кроме того, на исполнительных чертежах обязатель­но показываются все подземные ком­муникации, пересе­кающие подземную сеть.

На совмещенные в одной траншее (канале) подзем­ные коммуникации может составляться один исполни­тельный чертеж.

Не позднее, чем за три дня до засыпки траншей строительные организации обязаны вызвать заказчика (застройщика) для проведения инструментальной про­верки правильности плано­вого и высотного положения построенных подземных инженерных коммуникаций и состав­ления исполнительных чертежей, оформленных в соответствии с указаниями настоящего Ру­ководства.

Плановые и высотные промеры проверяющие зано­сят в абрис и нивелирный журнал и заве­ряют своими подписями. На исполнительном чертеже проверяющими делается следующая надпись: «Исполнительный чертеж проверен, составлен правильно и соответствует натуре». Эта надпись сопровождается подписями и датой.

В результате исполнительной съемки постро­енных подземных коммуникаций должны быть полу­чены следующие материалы:

абрисы съемки подземных коммуникаций;

журналы измерения горизонтальных углов и ни­велирования подземных коммуникаций;

схемы теодолитных и нивелирных ходов;

ведомости вычисления координат и высот;

каталог координат точек трассы для незастроенной части;

исполнительный чертеж.

3. СЪЕМКА СУЩЕСТВУЮЩИХ ПОДЗЕМНЫХ КОММУНИКАЦИИ

3.1. ОБЩИЕ СВЕДЕНИЯ ОБ ОРГАНИЗАЦИИ И СОДЕРЖАНИИ РАБОТ

В зависимости от назначения планов съемка су­ществующих подземных коммуникаций может выполняться в оптимальном объеме с выдачей обязательной информации или в объ­еме, установленном специальным заданием.

В оптимальном объеме съемка существующих под­земных коммуникаций выполняется для решения ряда проектных задач, при топографической съемке террито­рий городов и промыш­ленных предприятий, подлежащих полной реконструкции, при государственном картогра­фи­ровании в крупных масштабах. По специальному за­данию съемка существующих подземных коммуникаций выполняется для инвентаризационных целей, реконструк­ции существующих сетей или их эксплуатации. Содержание работ приведено в табл. 3. Съемку существующих подземных коммуника­ций выполняют в сочетании с топографической съемкой участка мест­ности или в качестве специального вида ра­бот, выполняемого с использованием ранее со­ставлен­ных топографических планов. В том и другом случае все полевые работы на участке поручают либо одному специалисту, или их дифференцируют, поручая выпол­нение отдель­ных видов работ нескольким специалистам. При этом наиболее часто собственно съемочные работы отделяют от специфических работ, связанных с отыски­ванием и определением техни­ческих характеристик под­ъемных коммуникаций.

Технологическая последовательность выполне­ния работ по съемке существующих подзем­ных ком­муникаций зависит от специфики объекта, качества ра­нее составленных топографи­ческих планов и уровня картографического учета на местах, а также от приня­того варианта организации работ. Наиболее часто, осо­бенно на застроенных территориях, применяется сле­дующая очередность работ:

строят (или используют ранее построенную) планово-высотную съемочную сеть;

производят топографическую съемку участка, вклю­чая съемку всех сооружений подземных коммуникаций, видимых на поверхности следов разрытий, вводов в зда­ния и других элемен­тов внешних признаков наличия се­тей;

используя составленные планы и данные эксплуати­рующих и других организаций, состав­ляют предвари­тельную схему размещения сетей; выполняют рекогносцировку участка мест­ности; производят обследование и нивелирование колод­цев (камер) подземных коммуника­ций в требуемом объеме;

по данным обследования уточняют схему сетей и определяют места для работы с трубока­белеискателями;

производят поиск и съемку скрытых точек подземных коммуникаций;

по данным обследования, поиска и съемки скрытых подземных коммуникаций составляют схему отрекогносцированных сетей и согласовывают с представителями организаций, экс­плуатирующих эти сети.

При выполнении съемки подземных коммуника­ций могут встретиться отдельные случаи (особенно на незастроенных территориях), когда имеющиеся топо­графические планы и дан­ные эксплуатирующих органи­заций не содержат сведений, достаточных для опреде­ления хотя бы примерного местоположения подземных коммуникаций. В этих случаях для того чтобы наметить направление ходов съемочного обоснования, необходимо предварительно выполнить рекогносцировку и отыска­ние сетей с надежным закреплением их на местности.

3.2. ОБЪЕКТЫ И МЕТОДИКА СЪЕМКИ

Съемка сооружений существующих подземных коммуникаций, расположенных на поверх­ности, являет­ся, как правило, составной частью топографической съемки участка местности.

Объектами съемки являются центры люков ко­лодцев и камер, выходы на поверхность труб и кабелей у вводов в здания или в местах разрытий, коверы, водо­разборные колонки, распределительные шкафы, тран­сформаторные будки и подстанции, станции перекачки, теп­ловые пункты и другие сооружения, технологически связанные с существующими подзем­ными коммуника­циями.

Съемка производится одним из следующих спо­собов: координированием, полярным, пер­пендикуляров и засечек, мензулой.

Координирование центров люков колодцев и уг­лов сооружений производится по специ­альному заданию. Оно выполняется с точек теодолитных ходов первого порядка, проложен­ных между пунктами опорных геоде­зических сетей, с измерением горизонтальных углов двумя полуприемами и линий в прямом и обратном нап­равлениях при измерениях мерными рулетками (лента­ми) или по двум сторонам дальномерной рейки при из­мерениях оптиче­скими дальномерами. Максимальные расстояния от координируемых точек до точек теодо­лит­ных ходов не должны превышать 50 м. Расхождения между значениями углов (в мину­тах), полученных в полуприемах, не должны превышать величины

,

где L — расстояние до координируемой точки, м.

В подавляющем большинстве случаев одновременно с координированием производят ни­велирование тех же точек.

Для записи результатов рекомендуется специаль­ный журнал.

Съемка полярным способом производится теодо­литом с точек съемочной сети. При поляр­ном способе углы измеряют одним полуприемом, а линии — в одном направлении. Запись результатов полевых измерений мо­жет производиться непосредственно в абрисе горизон­тальной съемки.

Расстояния от точек стояния теодолита до снимае­мых полярным способом сооружений подземных комму­никаций не должны превышать величин, указанных в табл. 4.

Контроль правильности съемки полярным способом производится контрольными проме­рами между сняты­ми точками. Длина контрольных промеров не должна превышать 50 м. При затруднении выполнить контроль­ные линейные промеры правильность съемки полярным способом можно проконтролировать измерением одним полуприемом угловых направлений со смежных точек. При этом угол на определяемой точке не должен быть менее 30° и более 150°.

Способ перпендикуляров и засечек заключа­ется в измерении расстояний от укладывае­мой в створ по теодолиту мерной ленты (рулетки) между точками теодолитных ходов, а также колодцами, опорами и дру­гими точками, закоординированными с точек теодолитных ходов первого порядка, а также от стен зданий.

Длины перпендикуляров не должны превышать:

4 м - при съемке в масштабе 1:500

6 м - при съемке в масштабе 1:1000

8 м - при съемке в масштабе 1:2000

Длины засечек не должны превышать длин мерно­го прибора.

Съемка сооружений подземных коммуникаций мензулой разрешается при съемке в мас­штабе 1:1000 с точек теодолитных ходов, а при съемках в масштабах 1:2000 и 1:5000, кроме того, с точек мензульных или тахеометрических ходов.

Съемка сооружений подземных коммуникаций в масштабе 1:500 мензулой не рекоменду­ется.

Максимальные расстояния от снимаемых сооруже­ний до точек стояния мензулы не должны превышать:

80 м - при съемке в масштабе 1:1000

100 м - при съемке в масштабе 1:2000

150 м - при съемке в масштабе 1:5000

Результаты полевых измерений записываются в мен­зульный журнал установленной формы.

При наличии аэрофотосъемки в масштабе 1:5000 и крупнее можно отдешифрировать на снимках многие колодцы (камеры), а иногда и трассы подзем­ных коммуникаций.

При дешифрировании подземных коммуникаций ре­комендуется использовать внешние признаки: следы траншей на поверхности земли, изменения растительно­го и почвенного по­крова, протаивание снега и т. д. Эти признаки наиболее ярко проявляются на незастроенных территориях.

При дешифрировании и съемке подземных коммуни­каций необходимо учитывать их назна­чение и устрой­ство, чтобы правильно определить к какому виду ком­муникаций относятся ко­лодцы (камеры) или вскрытые трубы и кабели.

3.3. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

Подготовительные работы, как правило, про­изводятся по завершении съемки участка мест­ности и составлении топографического плана для определения методики и примерного объ­ема предстоящих работ по обследованию и отысканию подземных коммуникаций. При под­готовительных работах производится сбор ма­териалов об имеющихся в натуре подземных коммуни­кациях с составлением схемы расположения сетей.

К материалам о наличии подземных коммуни­каций относятся:

исполнительные чертежи;

ранее составленные топографические планы (или их дубликаты) с нанесенными подзем­ными коммуника­циями;

проектные генпланы осуществленного строительства;

данные инвентаризационного характера (количество колодцев, длина сетей, материал труб и марка кабеля, давление газа и т. д.);

сведения старожилов и представителей эксплуати­рующих организаций, подтвержденные внешними приз­наками наличия подземных коммуникаций на местности.

Схема расположения сетей в боль­шинстве случаев составляется на копии топографиче­ского плана участка работ. При составлении схемы стре­мятся к наибольшей полноте сведе­ний о нанесенных на нее подземных коммуникациях. Целесообразно, в част­ности, указывать источники, послужившие основой на­несения коммуникаций на схему.

По завершении подготовительных работ, ис­пользуя составленную схему расположения се­тей, можно определить примерный объем следующих видов работ:

составления описания подземных коммуникации;

нивелирования подземных коммуникации;

отыскания и съемки подземных коммуникаций при помощи трубокабелеискателей.

Объем описания и нивелирования подземных ком­муникаций равен числу колодцев (камер), имеющихся на участке работ. Объем отыскания и съемки подзем­ных коммуникаций с помо­щью трубокабслеискателей определяется количеством бесколодезных поворотов, вводов и створных точек на прямолинейных коммуника­циях. Для определения количества последних следует подсчитать общую протяженность токопроводящих ком­муникаций, затем получен­ную величину разделить на 20, 30, 50 или 100 м для съемки в масштабах, соответствен­но, 1:500; 1:1000,11:8000,1:5000.

Объем работ, определенный при подготовительных работах, уточняется при производстве работ по съемке подземных коммуникаций.

3.4. РЕКОГНОСЦИРОВКА, ОБСЛЕДОВАНИЕ И НИВЕЛИРОВАНИЕ ПОДЗЕМНЫХ

КОММУНИКАЦИЙ

Рекогносцировка подземных коммуникаций производится с целью установления на местно­сти их видов и местоположения, а также определения участ­ков трубопроводов и кабелей, подлежащих отыска­нию с помощью трубокабелеискателей.

В состав рекогносцировки входят:

осмотр участка работ;

отыскание на местности колодцев, камер, вводов в здания, разрытий и следов засыпан­ных траншей.

Осмотр участка следует производить со схемой рас­положения сетей, составленной при под­готовительных работах, и желательно в присутствии представителя эк­сплуатирующей орга­низации.

В процессе рекогносцировки каждому колодцу присваивается порядковый номер. Нумера­цию колодцев на небольших участках съемки, как правило, выполня­ют вне зависимости от их назначения порядковыми чис­лами. На промышленных предприятиях нумерация ко­лодцев осуществляется по видам сетей. Для этого, зная примерное количество колодцев каждого вида сети, устанавливают, что, к примеру, колодцы канализации будут меть номера с 1 по 500, водопровода с 501 по .1000 и т. д. Номера колодцев целесообразно отмечать в натуре краской на крышках люков или стенах близрасположенных зданий.

Для поиска засыпанных колодцев при необходимости могут быть использованы приборы, основанные на принципе миноискателя.

Обследование подземных коммуникации в оп­тимальном объеме имеет целью определить следующее:

назначение подземной коммуникации; диаметр и материал труб, количество труб и кабе­лей, места их присоединений, вводов и выпусков;

направление стока самотечных коммуникации.

Габариты колодцев и камер для последующего нанесения на план определяют, если их площадь и на­туре не менее 4 м при съемках и масштабе 1:500 и 9 м -1:1000. При съемках в масштабах 1:2000 и 1:5000 габариты колодцев и камер не определяются.

Плановое положение труб, кабелей и каналов в колодцах (камерах) часто не совпадает с проекцией центра люка, привязываемого на поверхности землигеодезическими методами, изложенными выше, поэтому при производстве съемок и масштабах 1:500 и 1:1009 выполня­ется плановая привязка всех входящих и выходящих прокладок, размещенных в колодце или ка­мере. Для этого необходимо:

спроектировать центр люка на плоскости, расположения привязываемых прокладок;

визуально наметить и спроектировать на ту же плоскость ориентирную линию от проек­ции центра люка в направлении привязываемого трубопровода или кабе­ля, используя смеж­ные колодцы или внешние признаки наличия подземных коммуникаций;

измерить кратчайшие расстояния от ориентирной линии до точек пересечения прокладки со стенами колод­ца, а также до возможных изломов трубопровода внутри колодца.

Данные, получаемые при обследовании колод­цев, включая результаты привязки труб, ка­белей и ка­налов к центру люка, помещают в журнал обследования колодцев.

Материалы обследования колодцев позволяют начать составление схемы рекогносцировки. На схему по завершении обследования наносят все колодцы с их номерами, а также здания и сооружения, связанные с подземными коммуникациями, указываются назначение и диаметры труб (число кабелей). Обследованные ко­лодцы соединяются между собой линиями в тех слу­ча­ях, когда для этого данных обследования достаточно. Обычно все самотечные сети полно­стью выявляются при обследовании колодцев, а напорные трубопроводы и ка­бельные линии нуждаются в частном отыскании при по­мощи трубокабелеискателей или путем шурфования. Составленная таким образом схема служит для уточне­ния мест применения приборов поиска. В завершенном виде схема отрекогносцированных сетей составляется после окончания работ по поиску подземных коммуни­каций.

Нивелирование подземных коммуникаций включает определение высот обечаек (верха чугунного кольца люка колодцев), земли или мощения у колодца. а также высот расположен­ных в колодце труб, кабелей и каналов.

При съемках в масштабах 1:500^1:5000 высоты обечаек определяют из результатов техни­ческого (гео­метрического) нивелирования по двум сторонам рейки. Допустимое расхождение между превышениями, полу­ченными по двум сторонам рейки, не должно превышать 20 мм.

Высоты земли (мощения) у колодцев определяют по одной стороне рейки.

Результаты нивелирования, если оно выполняется не в процессе координирования, записы­ваются в журнал технического нивелирования общепринятой формы.

Определение высот коммуникаций заключается в измерении превышений между обечайкой и коммуника­циями с помощью металлической рулетки или специаль­но изготовленными из­мерительными рейками. Погреш­ность определения при этом не должна быть более 10 мм.

В колодцах коммуникаций различного назначения нивелированию подлежат:

в самотечной канализации (водостоках и дренаже) — дно лотка; в перепадных колодцах, кроме того, опреде­ляется высота низа входящих труб;

на трубных прокладках — верх труб; при наличии врезок труб на разных уровнях следует определять вы­соты каждой примыкающей трубы;

на теплосетях, проложенных в каналах, — верх и низ канала. При наличии в колодце ка­налов разных габари­тов или примыкающих на разных уровнях следует оп­ределить высоты верха и низа каждого канала;

на кабельных сетях — место пересечения кабеля со стенками канала. При наличии пучка кабелей, располо­женных в вертикальной плоскости, следует определять высоты верхнего и нижнего кабелей. Если пучок кабе­лей расположен в канале, то определяют высоты верха и низа канала.

Результаты определения высот коммуникаций за­писывают в журнал обследования колод­цев.

По специальному заданию в отдельных слу­чаях для целей реконструкции и инвентаризации выпол­няются детальные обследования и нивелирование подземных коммуникаций. При этом в дополнение к приведенному выше составу работ при обследовании в оптимальном объеме производится обмер внутренних габаритов колодцев (камер) с привязкой к относительно ли­нии, проходящей через центр люка, и к направлениям на смежные колодцы. Обмеру также подлежат конст­руктивные элементы трубопроводов и кабелей и их фасонные части. При ни­велировании в этих случаях оп­ределяют относительно обечайки высоты всех входящих в ко­лодец (камеру) и выходящих из него труб, кабе­лей и каналов.

Данные детально выполненных обмеров и нивели­рования записываются в журнал деталь­ного обследо­вания колодцев.

ЗАКЛЮЧЕНИЕ

1. ЛИЦЕНЗИРОВАНИЕ ГЕОДЕЗИЧЕСКИХ РАБОТ

Для права производства вышеперечисленных работ разрешительный характер носят лицензии. Согласно законодательству лицензирование геодезических работ уполномочены производить два федеральных ведомства: Федераль­ная служба геодезии и картографии и государственный строитель­ный комитет (Госстрой РФ).

Виды геодезической и картографической деятельности и перечни работ установлены соответствующими положениями. Они уточняются и видоизменяются в зависимости от требований народного хозяйства, но в целом соответствуют общей номенклатуре геодезических и кар­тографических работ.

Для получения лицензий соискатель лицензии подает в лицензи­онный орган заявление — просьбу с наименованием видов деятель­ности и перечнем работ. Кроме соответствующих документов юри­дического характера (устав, свидетельство о государственной реги­страции, справки о постановке на учет в налоговых органах и т. д.), заявитель своим квалификационным составом и наличием инст­рументов должен обосновать, а эксперт органа лицензирования подтвердить (проверить) возможность выполнять заявленные виды деятельности и конкретные работы.

При осуществлении строительной деятельности лицензируются в объеме СНиП 11-02-96 «Инженерные изыскания» предусмат­ривается получение лицензий, если геодезист намерен осуществлять следующие виды работ: создание (развитие) опорных геодезических сетей; создание планово-высотных съемочных сетей; обновление топографических (инженерно-топографических) планов; топографи­ческие съемки в масштабах 1 : 10000 — 1 : 200; наземная фототопог­рафическая съемка; аэрофототопографические съемки; стереофотог­рамметрические съемки; съемки подземных сооружений; трассиро­вание линейных сооружений; инженерно-гидрографические работы; геодезические работы, связанные с переносом в натуру, с привязкой инженерно-геологических выработок, геодезических и других точек изысканий; геодезические стационарные наблюдения за деформаци­ями зданий, сооружений и земной поверхности в районах развития опасных природных и техноприродных процессов; составление ин­женерно-топографических планов.

Если геодезические работы производятся в процессе строитель­ства, то требуется получение лицензии на: создание геодезической основы для строительства; разбивку внутриплощадочных, кроме магистральных, линейных сооружений или их частей, временных зданий (сооружений); создание внутренней разбивочной сети здания (сооружения); геодезический контроль точности геометрических параметров зданий (сооружений) и исполнительные съемки с составлением ис­полнительной геодезической документации;

геодезические измерения деформаций оснований, конструкций зданий (сооружений) и их частей.

Проверки выполнения лицензионных требований и условий осу­ществляют лица, уполномоченные Госстроем России, Федеральным лицензионным центром при Госстрое России, Роскартографией или территориальными лицензионными органами на местах. При необ­ходимости, в качестве проверяющих экспертов и консультантов в проверках участвуют ведущие специалисты экспертных базовых центров, научно-исследовательских и учебных организаций и учреж­дений, испытательных лабораторий, имеющих лицензии на осуще­ствление контроля качества.

Руководители проверяемых организаций обязаны обеспечить проверяющим; свободный доступ в служебные и производственные помещения, к технической документации, на объекты при предъяв­лении уведомления, или доверенности на право проверки; пред­оставление документов и сведений, необходимых для проведения проверки.

При несоблюдении условий лицензирования действие лицензии приостанавливается или она аннулируется.

2. СТАНДАРТИЗАЦИЯ В ИНЖЕНЕРНО-ГЕОДЕЗИЧЕСКИХ РАБОТАХ

Стандартизация — это процесс установления и применения пра­вил с целью упорядочения деятельности человека в данной сфере производства. Задачей стандартизации в инженерно-геодезических работах является обеспечение единства измерений, вычислений и построений на чертежах и в натуре. Решение этой задачи обеспечи­вает система стандартов, норм и правил.

В России действуют четыре категории стандартов, различаю­щихся по сфере действия: государственный общероссийский стан­дарт (ГОСТ), стандарт субъекта Федерации (ССФ), отраслевой стандарт (ОСТ) и стандарт предприятий (СТП). В странах СНГ, в том числе и в нашей стране, действуют также стандарты СЭВ (не отмененные) и ISO (введенные).

Непосредственное отношение к геодезическим работам в стро­ительстве имеют стандарты группы «Система обеспечения геомет­рической точности в строительстве». Это ГОСТ 21778 — 81 «Основ­ные положения», ГОСТ 21779 — 82 «Технологические допуски», ГОСТ 21780 — 83 «Расчеты точности», ГОСТ 23616 — 79 «Общие правила контроля точности», ГОСТ 26433.0 —85 «Правила выпол­нения измерений». В практике геодезических работ в строительстве используют ГОСТы из других разделов, относящихся к геодезичес­кой терминологии, геодезическим приборам, технологии измерений и т. п.

3. ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ ИНЖЕНЕРНО-ГЕОДЕЗИЧЕСКИХ РАБОТ

Инженерно-геодезические работы выполняют в различных усло­виях: на территориях городов н промышленных объектов, в лесных и труднодоступных местах, на участках железных и автомобильных дорог, на возводимых зданиях и сооружениях, на подземных коммуникациях в нашем случае и т. д. Для предуп­реждения несчастных случаев и травм в этих условиях все работы должны выполняться с соблюдением специальных правил н инст­рукций по технике безопасности. С целью ознакомления всех без исключения работающих с этими правилами проводятся специаль­ные инструктажи.

При выполнении геодезических работ на строительных площад­ках прежде всего соблюдаются общие правила техники безопас­ности строительства.

Колодцы, шурфы и другие выемки в грунте, а также проемы в перекрытиях зданий н сооружений закрывают щитами или огора­живают, в темное время на этих ограждениях горят электрические сигнальные лампы.

Для спуска на рабочие места при строительстве сооружений глубиной 25 м и более применя­ют пассажирские н грузопассажирские подъемники (лифты).

При выполнении работ с применением лазерного луча в местах возможного прохода людей устанавливают экраны, исключающие распространение луча за пределы мест производства работ.

Учащиеся профессионально-технических училищ н техникумов в возрасте до 18 лет, но не моложе 17 лет при прохождении производственной практики на объектах строительспва по профес­сиям, предусматривающим выполнение строительно-монтажных работ, к которым предъявляются дополнительные требования по безопасности труда, могут работать не более трех часов. Работы должны выполняться под руководством н наблюдением мастера производственного обучения н работника строительно-монтажной организации, назначенных для руководства практикой.

При выполнении геодезических работ, сопутствующих строи­тельным, выполняют все правила техники безопасности, устано­вленные для данного вида строительных работ, а также специ­фические.

До начала полевых топографо-геодезичсских работ в городских условиях, населенных пунктах и на территориях промышленных объеетов устанавливают схемы размещения скрытых объектов: подземных коммуникаций и сооружений. При работе в городе необходимо знать правила дорожного движения; при работе на проезжих частях надо надевать демаскирующую (оранжевую) одеж­ду н выставлять оградительные щиты. Проведение работ на улицах и площадях с интенсивным движением согласовывают с ГИБДД.

Съемка существующих подземных коммуникаций, как правило, связана с их обследованием. При обследовании снимают крышки колодцев и у колодцев ставят треногу со знаком «Опасность».

Перед спуском людей в колодец проверяют, нет ли в нем газа, опуская в него шахтерскую лампу. Если в колодце есть метан, лампа гаснет или сильно уменьшает силу света, а при наличии светильного газа — вспыхивает и гаснет. От паров бензина пламя лампы удлиняется и окрашивается в синий свет, от аммиачного газа без вспышки гаснет. Если лампа не гаснет, а горит ровным светом (таким же, как и на поверхности), то газов в колодце нет и можно спускаться. Запрещаетсяпроверять газ по запаху, бросанием в коло­дец зажженной бумаги или опусканием горящей свечи или фонаря.

Во время работы следят за открытыми люками, не допуская к ним посторонних людей. По окончании работ или при перерыве все люки колодцев плотно закрывают крышками. Инструменты, лампы и предметы опускают в колодец на веревке после подачи работающим в колодце условного сигнала. Колодец освещают шахтерской лампой. Работы ведут в рукавицах.

Металлические рейки опускают в колодец и вынимают из него по частям, не касаясь проводов.

Начиная с 1993 г. Госстроем России вводятся типовые инструк­ции по охране труда для работников строительных профессий (ТОИ Р66 —01; 02 и т. д.). Таких инструкций утверждено свыше 60, Государственной противопожарной службой МВД РФ утверждены Правила пожарной безопасности ППБ, 3 части свыше 10 выпусков. Издаются также Руководящие документы в строительстве (РДС).

Руководитель геодезических работ на объекте строительства обязан изучить эти нормы, провести инструктаж подчиненных рабо­тников н нести ответственность за их соблюдение.

СПИСОК ЛИТЕРАТУРЫ

1. Григоренко А. Г., Киселев М. И. Инженерная геодезия.— М.: Высшая школа, 1983.

2. Клюшин Е. Б., Михелев Д. Ш., Киселёв М.И., Фельдман В.Д. Инженерная геодезия.— М.: Высш. шк., 2000.

3. Левчук Г. П., Новак В. Е., Лебедев Н. Н. Прикладная геодезия. Геодезические работа при изысканиях и строительстве инженерных сооружений.— М.: Недра, 1983.

4. Практикум по прикладной геодезии. Геодезическое обеспечение строительст­ва и эксплуатации инженерных сооружений.— М.: Недра, 1993.

5. Руководство по съёмке и составлению планов подземных коммуникаций и сооружений – М.: Стройиздат, 1978.

6. Прикладная геодезия. Основные методы и принципы инженерно-геодезических работ. Под редакцией Левчука Г.П. – М.: Недра, 1981.
