В.П. Бакаев, Н.П. Бушков
Схематический разрез россыпи на исследуемом участке двухслойный: коренные породы (известняки) перекрыты рыхлыми отложениями (глинами, песками, галечником). Электрическое сопротивление известняков составляет 500-1000 Ом× м, понижаясь на участках с высокой трещиноватостью и обводненностью до 200-300 Ом× м. Для рыхлых отложений значения электросопротивления не превосходят 100-200 Ом× м. Для плотика характерно развитие карстовых ловушек, в которых может наблюдаться наиболее высокая концентрация металла. Опытные исследования проводились в весеннее время, поэтому верхняя часть рыхлых отложений находилась в промерзшем состоянии и их электрическое сопротивление превосходило 200 Ом× м . Исследования выполняли с помощью георадиолокатора 17-ГРЛ-1, в котором реализован метод моноимпульсного радиолокационного зондирования с дискретным съемом информации на каждой точке наблюдений (см.: Финкельштейн М.И., Кутев В.А., Золотарев В.П. Применение радиолокационного приповерхностного зондирования в инженерной геологии. М.: Наука, 1986).
Георадиолокатор состоит из приемно-измерительного модуля с блоком питания, выносного антенно-приемного модуля и антенно-передающего модуля с блоком питания. Метод моноимпульсного радиолокационного зондирования заключается в направленном изучении нормированных по спектру электромагнитных моноимпульсов с последующим изучением характеристик сигналов, отраженных от границ раздела в исследуемой среде.
Измерения выполняли в диапазоне частот 20-200 МГц, расстояние между антеннами составляло 2,5 м, шаг наблюдений (между точками зондирований) 2,5 м. Антенны ориентировали вдоль профиля наблюдений. Интерпретацию временных диаграмм поглощения проводили качественно, с выделением участков с одинаковыми коэффициентами затухания радиоволн и выделением на этой основе слоев с одинаковым коэффициентом затухания. Одно георадиолокационное зондирование выполнено у скважины. Сопоставление результатов интерпретации данных зондирования с разрезом по скважине приведено в табл.1.
Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок.
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз,
а первые результаты появляются уже в течение первых 7 дней.
Зарегистрироваться и Начать продвижение
| Описание пород по скважине |
Результатыты интерпретации георадиолокационного зондирования |
| № слоя |
Интервал глубин, м |
Хар-ка пород |
№ слоя |
Интервал глубин, м |
Хар-ка пород |
| 1 |
0-0.7 |
Почва |
1 |
0-4.1 |
Суглинок |
| 2 |
0.7-1.5 |
Суглинок, щебень |
- |
- |
- |
| 3 |
1.5-4.2 |
Суглинок |
- |
- |
- |
| 4 |
4.2-5.3 |
Щебень |
4 |
4.1-6.2 |
Щебень |
| 5 |
5.3-7.8 |
Суглинок |
5 |
6.2-8.4 |
Суглинок |
| 6 |
> 7.8 |
Известняки |
6 |
> 8.4 |
Известняки |
Слои 1-3, выделяемые по описанию пород по скважине, при радиолокационном зондировании не расчленяются. Видимо, объемное содержание щебня в слое 2 незначительно и не отмечается при зондировании. Оценка точности определения границ слоев составила +0,3 м-1,0 м (в абсолютных величинах) (табл.2).
| Слои |
Мощность слоя по бурению, м |
Мощность слоя по данным геолокации, м |
Ошибка абсолютная, м |
Ошибка относительная, % |
1+2+3
4
5
|
4,2
1,1
2,5
|
4,1
2,1
2,2
|
0,1
-1,0
0,3
|
2,3
-99,0
12,0
|

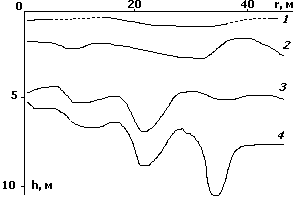

После проведения параметрических наблюдений выполнены радиолокационного зондирования по широтному профилю, пересекающему террасу реки. Результаты интерпретации, представленые в виде георадиолокационного разреза по профилю, приведены на рисунке.
Граница 1 на разрезе соответствует глубине сезонногопромерзания рыхлых отложений на период наблюдений. Границами 2 и 3 выделяется водоносный горизонт ( 2 – поверхность, 3 – подошва водоносного горизонта). Поверхности плотика соответствует граница 4 (см. рис.). Выявлено два провала в плотике, которые проинтерпретированы как карстовые полости. Геометрические параметры карстовых полостей: диаметр 3 м, глубина относительно поверхности плотика 6 м. Кроме двух указанных карстовых полостей выявлены также три участка отсутствия отражения радиоимпульсов протяженностью 2,5 м, 3 м и 4,5 м. Природа этих зон невыяснена. Либо это закарстованные участки, либо не зеркальные для радиоволн эффективной частоты проникновения участки поверхности плотика.
Сервис онлайн-записи на собственном Telegram-боте
Попробуйте сервис онлайн-записи VisitTime на основе вашего собственного Telegram-бота:
— Разгрузит мастера, специалиста или компанию;
— Позволит гибко управлять расписанием и загрузкой;
— Разошлет оповещения о новых услугах или акциях;
— Позволит принять оплату на карту/кошелек/счет;
— Позволит записываться на групповые и персональные посещения;
— Поможет получить от клиента отзывы о визите к вам;
— Включает в себя сервис чаевых.
Для новых пользователей первый месяц бесплатно.
Зарегистрироваться в сервисе
Проведенные опытно-методические работы показали, что георадиолокатор удобен для исследовательских работ, но необходимо его усовершенствование. В частности, следует предусмотреть аналоговую выдачу отраженного радиосигнала. Установлена возможность изучения особенностей строения россыпей по георадиолокационным наблюдениям. Сезонная мерзлота выявляется по положительному знаку градиента затухания электромагнитных волн. Карстовые полости обнаруживаются не по прямым, а по косвенным признакам, основной из которых – отсутствие отражений радиоимпульсов. Применение георадиолокационных зондирований для изучения россыпных месторождений, строение которых осложнено сезонной мерзлотой и карстом, является перспективным направлением и требует дальнейшего развития.
|
