Введение
Транспортирующие машины (машины непрерывного транспорта) предназначаются для перемещения непрерывным потоком в горизонтальном, наклонном или вертикальном направлениях массовых однородных материалов (сыпучих, мелкокусковых, штучных), а также грунта и бетонной смеси. В гидротехническом строительстве транспортирующие машины преимущественно применяют для перемещения заполнителей, вяжущих, грунта и бетонной смеси, а также материалов и элементов изделий производственных предприятий строительств, начиная от склада сырья и до склада готовой продукции.
По принципу действия транспортирующие машины, применяемые непосредственно в строительстве, разделяются на конвейеры, в которых перемещаемому материалу движение сообщается механическим путем, и пневмотранспортные установки, в которых перемещаемый материал движется в потоке воздуха. Конвейеры наиболее распространены в строительстве.
Конвееры.
Транспортирующие машины и механизмы предназначены для горизонтального и слабонаклонного перемещения на большие расстояния штучных и сыпучих грузов и выполнения погрузочно-разгрузочных работ.
По принципу действия транспортирующие машины подразделяются на механизмы непрерывного действия (конвейеры) и механизмы периодического действия (электрические и карбюраторные тележки, тележки без двигателя, а также гравитационные устройства).
В торговле применяют конвейеры преимущественно трех типов: ленточные, пластинчатые и роликовые. Каждый из этих типов конвейеров выпускается стационарным и передвижным.
Стационарный ленточный конвейер KJI-1: J - приводной барабан; 2 - резиновая лента; 3 - груз; 4 - верхние опорные ролики;5 - натяжной барабан; 6 - натяжной механизм; 7 - нижние опорные ролики
Стационарный ленточный конвейер (KЛ-1 и др.) состоит из следующих узлов :
• приводного 1 и натяжного 5 барабанов; замкнутой бесконечной резиновой ленты 2 шириной 400, 500 или 650. мм, охватывающей приводной и натяжной барабаны и являющейся одновременно тяговым и грузонесущим устройством; верхних опорных роликов 4, поддерживающих ленту и груз 3; нижних опорных роликов 7, поддерживающих нижнюю ветвь ленты; натяжного механизма 6, создающего натяжение ленты; электропривода, электроприборов (автоматического выключателя, кнопочного поста, магнитного пускателя и др.), обеспечивающих движение ленты в обоих направлениях.
Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок.
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз,
а первые результаты появляются уже в течение первых 7 дней.
Зарегистрироваться и Начать продвижение
Все части конвейера собраны в металлическом корпусе, состоящем из отдельных секций. На торговых предприятиях применяют стационарные ленточные конвейеры длиной 5-20 м со скоростью движения ленты 0,4 м/с. Для перемещения штучных грузов устанавливают ленточные конвейеры с плоской лентой, для перемещения насыпных грузов (картофеля, овощей и др.) - конвейеры с желобчатой лентой (КЛЖ-0,5 и др.).
Конвейеры пластинчатые (КП-55 и др.) в отличие от ленточных имеют грузонесущее устройство в виде трубчатого настила шириной 500 мм, закрепленного на двух бесконечных цепях. С помощью электропривода цепи движутся параллельно друг другу, огибая приводной и натяжной барабаны. К каждой седьмой трубе нас-

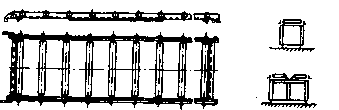

Конвейер пластинчатый КП-55
тила прикреплена упорная пластина, предохраняющая грузы от соскальзывания при наклонном положении конвейера. Конвейер снабжен приемной площадкой, на которую грузы поступают с настила. По сравнению с ленточными пластинчатые конвейеры применяют для более тяжелых грузов. Общая масса одновременно находящихся на них грузов не должна превышать 420 кг. Конвейеры могут работать при наклоне до 45°. Выпускают конвейеры длиной от 4 до 40 м.
Конвейеры ленточные передвижные (КНЛП-5 и др.) сходны со стационарными конвейерами. Отличие состоит в том, что в передвижных конвейерах резинотканевая лента вместе с барабанами и опорными роликами собрана на подъемной стреле. Стрела укреплена шарнирно на четырехколесной тележке (с двумя поворотными колесами). Наклон стрелы регулируют в пределах до 37° с помощью специального механизма. В рабочем положении конвейер закрепляют на месте эксплуатации с помощью четырех винтовых упоров. Передвижные ленточные конвейеры выпускают длиной от 5 до 20 м с лентой шириной 400, 500 и 650 мм. Конвейер ленточный передвижно
й КНЛП-5
Технические характеристики ленточных и пластинчатых конвейеров представлены в табл. .
| Тип |
Производительность, т/ч |
Скорость движения ленты, м/с |
Мощность электродвигателя, кВт |
Габаритные размеры, мм |
Масса, кг |
| КЛ-1 |
57 |
0,4 |
1,7 |
4000x720x810 |
810 |
| КП-55 |
55 |
0,3 |
1,5 |
5260 х 680 х 760 |
920 |
| КНЛП-5 |
50 |
0,48 |
3,2 |
5620 х 680 х 840 |
980 |
| КЛЖ-0,5 |
25 |
0,3 |
1,5 |
3400 х 600 х 720 |
410 |
Складывающийся передвижной ленточный конвейер КНПС-4 предназначен для перемещения грузов, упакованных в тару, при погру-зочно-разгрузочных работах в торговых организациях и на складах.
Конвейер состоит из тележки, складывающейся стрелы с приводным и натяжным барабанами, электропривода и ручного гидравлического насоса.
Сварная рама тележки опирается на три колеса: два неповоротных и одно рояльного типа. Для устойчивости конвейера во время работы выставляются аутригеры.
Сервис онлайн-записи на собственном Telegram-боте
Попробуйте сервис онлайн-записи VisitTime на основе вашего собственного Telegram-бота:
— Разгрузит мастера, специалиста или компанию;
— Позволит гибко управлять расписанием и загрузкой;
— Разошлет оповещения о новых услугах или акциях;
— Позволит принять оплату на карту/кошелек/счет;
— Позволит записываться на групповые и персональные посещения;
— Поможет получить от клиента отзывы о визите к вам;
— Включает в себя сервис чаевых.
Для новых пользователей первый месяц бесплатно.
Зарегистрироваться в сервисе
Стрела конвейера шарнирно укреплена на одном конце тележки и может быть установлена при помощи двух гидравлических цилиндров под любым углом к горизонтали в пределах от 12 до 37°. Угол наклона стрелы изменяют с помощью ручного гидравлического насоса. Стрела опускается нажатием кнопки спускового клапана насоса. В средней части стрелы имеется шарнир, позволяющий складывать ее части во время транспортирования или хранения конвейера после окончания работы.
Перед началом работы верхнюю часть стрелы конвейера устанавливают в рабочем положении и обе половины стрелы скрепляют винтами и специальными гайками.
Конвейером управляют с кнопочных станций, находящихся с правой и левой его сторон. На ленте через каждые 2 м укреплены упоры, препятствующие скольжению груза при больших углах наклона
стрелы конвейера. Ленту натягивают, передвигая натяжной барабан винтами, а цепь - передвигая плиту, на которой смонтирован привод.
Техническая характеристика конвейера КНПС-4
Производительность, т/ч.........................................50
Общая масса единичных грузов, находящихся
на рабочей ветви конвейера, кг................................120
Скорость движения ленты, м/с .....................................0,48
Ширина ленты, мм.............................................400
Высота разгрузки груза, мм
наибольшая ..............................................2900
наименьшая ..............................................13 00
Электродвигатель:
тип .................................................АОЛ-32-4
мощность, кВт...............................................1
число оборотов в минуту....................................1410
Расстояние между центрами барабанов, мм........................4000
Габаритные размеры в рабочем положении, мм:
длина ...................................................4100
ширина...................................................700
высота..............................................1300-2900
Габаритные размеры в сложенном виде, мм:
длина ...................................................2340
ширина...........................;
........................700
высота...................................................1025
Масса, кг ................................................... .290
Роликовые конвейеры относятся к гравитационным механизмам. Они состоят из стационарного или передвижного металлического корпуса, на котором закреплены трубчатые или дисковые ролики. Конвейеры собирают из отдельных прямых секций длиной до 3 м (КРД-3) и радиальных секций - для поворотов на 45, 30, 15° (соответственно КРД-45, КРД-30, КРД-15) и др.
Роликовые конвейеры бывают приводные и неприводные. На складах обычно используются неприводные, которые предназначаются для перемещения штучных и затаренных грузов в горизонтальной плоскости или под небольшим углбм . Грузы, имеющие сложную конфигурацию или в мягкой таре, перемещаются на специальных площадках или поддонах. На горизонтальном конвейере груз
перемещается при помощи усилия рабочего, на наклонном - под действием собственного веса. При транспортировании грузов в деревянной таре уклон принимается 3-2°, на металлических поддонах -2-2,5°.

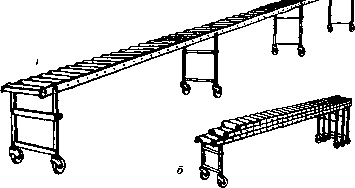

Роликовые конвейеры: а - переносный; 6 - складной
Роликовые конвейеры: а - переносный; 6 - складной
Роликовые конвейеры, как отмечалось, могут иметь криволинейные секции. Радиус поворота составляет для однорядных секций 1, 25-2,5 м, а для двухрядных - 1,6-3,1 м. В последнее время находят применение складные передвижные секционные роликовые конвейеры (см. рис. 1.16, б). Их преимущество состоит в том, что в нерабочем положении они складываются и занимают мало места. На складах могут применяться также переносные дисковые конвейеры.
Производительность конвейеров - основной эксплуатационные показатель, характеризующий количество груза, перемещаемого в течение 1 ч. Производительность конвейеров (QK
) зависит от скорости движения транспортирующей части (лента, настил) и массы груза, уложенного на 1 пог. м транспортирующей части, т. е. в общем случае QK
= V • q. При транспортировке штучных грузов с одинаковой массой единицы груза часовая производительность конвейера будет равна
Безрельсовый транспорт
На предприятиях торговли активно используются электрические и ручные тележки в качестве машин и механизмов безрельсового
| Наименование груза |
Угол естественного откоса, град |
| в движении |
в покое |
| Горох |
17 |
25 |
| Картофель |
15 |
- |
| Мука зерновая |
21 |
55 |
| Подсолнечник |
31 |
45 |
| Пшеница, рожь |
25 |
35 |
| Свекла |
20-25 |
30-35 |
транспорта. Они предназначены для горизонтального и слабонаклонного транспортирования упакованных грузов в складских помещениях торговых предприятий.
Тележки электрические (электрокары) ЭТ-550М; ЭТ-1040; ЭТ-2040; ЭК-2Б и др. служат для перемещения тарных и штучных грузов на расстояние до 1000 м в помещениях складов, крупных магазинов и на открытых площадках с твердым покрытием. В торговле наиболее распространены электротележки грузоподъемностью 1 и 2 т со скоростью передвижения от 10 до 20 км/ч.
Тележка электрическая с неподвижной грузовой платформой ЭТ-2040
Электротележка состоит из корпуса (шасси), двух передних управляемых колес, двух задних ведущих колес, электропривода, аккумуляторной батареи, рулевого управления, тормозов и электроприборов. Электротележки типа ЭТ имеют сиденья для водителя и грузчика
или сопровождающего работника и рулевое управление автомобильного типа. В электротележках типа ЭК предусмотрены подножка для водителя и рычажное рулевое управление.
Электротягачи. Электротягачи (АТ-60 и др.) применяют для горизонтального перемещения прицепных тележек и тары-оборудо-вания на колесах . Общая масса перевозимых грузов - не более 1500 кг. Скорость движения с грузом - не более 4 км/ч.
Электротягач АТ-60
Для определения производительности погрузочно-разгрузочных и штабелирующих машин подсчитывают их фактическую среднюю производительность за расчетный период, исходя из средних нагрузок, средних расстояний перемещения грузов и средних скоростей движения машин.
Платформенные электротележки служат для перемещения различных грузов на расстояние более 1000 м как внутри, так и вне склада. Платформенные электротележки изготавливаются различных модификаций: без кабины с бортами, без кабины и бортов, с кабиной и бортами .
Платформенная электротележка ЭТ-2047. А
Платформенная электротележка ЭТ-2047. А
Техническая характеристика электротележки ЭТ-2047А
Номинальная грузоподъемность, кг ..............................2000
Максимальная скорость, км/ч:
с грузом ...................................................17
без груза....................................................19,2
Минимальный радиус поворота, мм..............................3300
Ширина рабочего проезда при повороте на 90°
в пересекающих проездах, мм...................................2800
Габаритные размеры, мм:
длина ...................................................3440
ширина..................................................1560
высота с кабиной..........................................1600
высота без кабины.........................................1980
Тележки
Для транспортирования грузов в упаковке самое широкое применение находит малая механизация - ручные тележки. Они подразделяются на тележки с неподвижной платформой (или вилами) и с подъемным грузозахватным органом. В зависимости от назначения грузовые тележки выпускаются грузоподъемностью от 50 до 3000 кг .

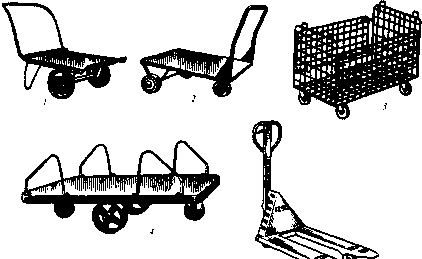

Тележки ручные: 1 - ТГ-130; 2 - ТГ-250; 3 - ТО-Ю; 4 - ТГ-1000; 5 - ТГВ-1250М
Каждый тип тележек имеет буквенно-цифровую индексацию, где буквы указывают назначение, а цифры - грузоподъемность. Например, индексация ТГВ-500М указывает на то, что это тележка грузовая с подъемными вилами, грузоподъемностью 500 кг, модернизированная. Вилы тележки поднимаются плунжерным гидравлическим насосом на высоту до 125 мм от поверхности пола.
Тележки ручные с подъемными вилами ТГВ-1250М и др. применяют для погрузки, разгрузки, перемещения и штабелирования грузов, уложенных на поддоны и в тару-оборудование на стоечных опорах.
Тележка состоит из корпуса, двух вил, двух передних поворотных и двух задних неповоротных колес и подъемного механизма с рукояткой. Рукоятка служит для управления подъемным механизмом и движением тележки. Тележку с опущенными вилами подводят под тару-оборудование или поддон и делают несколько качений (не более 10) рукояткой тележки. Подъемное устройство приподнимает раму с вилами, а вместе с ней и груз. После остановки тележки на месте разгрузки нажимают на рычаг выключения подъемного механизма, установленный на рукоятке. При этом рама с вилами плавно опускается до крайнего нижнего положения, при котором тележку свободно выкатывают из-под тары-оборудования или поддона.
Тележка ТГ-500 состоит из сварной металлической рамы и откидной ручки, шарнирно прикрепленной к оси передних колес. Рама имеет деревянный настил, образующий платформу высотой 115 мм, что облегчает размещение груза. Передние колеса поворотные, а задние - неповоротные.
Разгрузочные передвижные устройства УРП-1500, УРП-1500М и др. предназначены для погрузки и выгрузки тары-оборудования из кузова автомобиля без грузоподъемного борта, ее перемещения на небольшие расстояния и штабелирования.
Передвижное разгрузочное устройство состоит из корпуса 3 с поручнями 5 для перемещения вручную, двух поворотных 7 и двух неповоротных 9 колес, электропривода, подключаемого к трехфазной электросети, электроприборов и грузоподъемного механизма с вилочным захватом 1 или съемной площадкой 10.
Управляют данным грузоподъемным механизмом при помощи кнопочного поста с кнопками «Вверх», «Вниз» и «Стоп». Высота подъема груза - до 1,5 м, грузоподъемность - 450 кг. Устройство УРП-1500М комплектуют съемной площадкой для погрузки-разгруз-ки тары-оборудования на колесах.

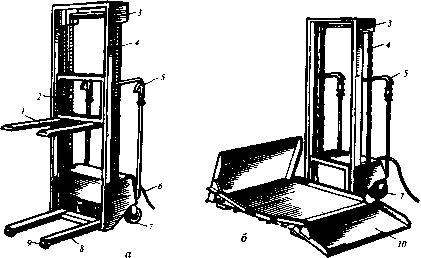

Устройства разгрузочные передвижные: а - УРП-1500; б - УРП-1500М: 1 - вилы грузоподъемные; 2 - грузоподъемный механизм; 3 - корпус; 4 - цепь роликовая; 5 - поручни; 6 - кабель; 7 - колесо поворотное; 8 - основание; 9 - колесо неповоротное; 10 - площадка разгрузочная съемная
Устройства разгрузочные передвижные: а - УРП-1500; б - УРП-1500М: 1 - вилы грузоподъемные; 2 - грузоподъемный механизм; 3 - корпус; 4 - цепь роликовая; 5 - поручни; 6 - кабель; 7 - колесо поворотное; 8 - основание; 9 - колесо неповоротное; 10 - площадка разгрузочная съемная
|
