Реферат: Технологический процесс обработки деталей на механическом участке

1 ИСХОДНЫЕ ДАННЫЕ

Необходимо разработать производственный процесс и правильно организовать работу производственного участка предприятия по выпуску копира 08-75. Вид заготовки – отливка.

Годовая программа 270тыс.шт.

Исходные данные технологического процесса обработки детали на механическом участке представлены в таблице 1.1.

Таблица 1.1 – Технологический процесс обработки деталей на механическом участке

Примечание:* Первая цифра – номер операции, вторая – штучное время (tшт.i ), мин.

2 ОРГАНИЗАЦИОННАЯ ЧАСТЬ

2.1 Технико-экономическая характеристика типа производства

Одной из основных характеристик типа производства является коэффициент специализации, показывающий среднее число операций, закрепленных за одним рабочим местом. Различные типы производства характеризуются следующими коэффициентами специализации (серийности) К_с : массовое – К_с ≤ 1; крупносерийное – К_с = 2 ÷ 10; среднесерийное – К_с = 10 ÷ 20; мелкосерийное – К_с = 20 ÷ 40; единичное – К_с > 40.

В массовом производстве коэффициент специализации определяется:

где τ – такт выпуска деталей, мин.

где F_д – действительный годовой фонд времени работы оборудования, час. При двухсменной работе F_д = 3896 час.;

N – годовая программа, N=270 тыс. шт.

t _{шт. ср.} – среднее штучное время по операциям, мин.

m – число операций (i = 1, 2, …, n).

Тип производства: массовое.

2.2 Расчет потребного количества оборудования

и определение его загрузки

В поточном производстве потребное количество оборудования определяется по каждой технологической операции, причем количество оборудования должно соответствовать числу рабочих мест. Расчетное число рабочих мест на i-й операции (n_рi ) определяется:

При определении n_pi после запятой необходимо взять два знака.

По результатам n_pi определяем принятое количество оборудования n_пpi .

Коэффициент загрузки оборудования по i-й операции (К_зi ):

Результаты расчетов сведем в таблицу 2.2.1.

Таблица 2.2.1 – Расчет количества оборудования (рабочих мест) и
коэффициента их загрузки по участку

По полученным показателям проверяем возможность применения многостаночного обслуживания, совмещения профессий и дозагрузки оборудования.

Дозагрузка осуществляется при К_зi < 1 с учетом данных о пропускной способности станков, их загрузки основной деталью. Определение возможности дозагрузки выполняем в следующей последовательности:

1 Определяем пропускную способность оборудования (Р_i ) по каждой операции, исходя из годового фонда времени их работы, станко-часы, (графа 5):

2 Определяем загрузку оборудования основной деталью по каждой операции (Q_oi ), станко-часы, (графа 6):

3 Рассчитаем объем возможной дозагрузки станков по каждой операции (Q_в.д.i ), (графа 7):

4 Выбираем деталь для дозагрузки оборудования. Исходные данные технологического процесса обработки догружаемой детали даны в таблице 1.1.

5 Определяем загрузку операций догружаемой деталью (N'д), единиц:

Для обеспечения равной пропускной способности между операциями принимаем количество догружаемых деталей по минимальному значению N'д, полученному в расчете, т.е. Nд = minN'д. Результаты заносим в графу 10.

6 Определяем фактический объем дозагрузки по каждой операции (Q_ф.д.i ), ст.-час. (графа 11):

7 Определяем неиспользуемое время по операциям (∆Q_i ), ст.-час. (графа 12):

8 Определяем коэффициент загрузки оборудования и рабочих мест с учетом принятой дозагрузки по каждой операции, К_зi :

Таблица 2.2.2 – Расчет дозагрузки оборудования

Таким образом, дозагрузка технологического процесса другой деталью позволила повысить загрузку оборудования на участке до уровня, соответствующего массовому производству.

2.3 Расчет загрузки поточной линии

Поток, в котором с учетом дозагрузки изготавливается два вида продукции, относится к многопредметному.

Многопредметные потоки подразделяются на одновременные и переменно-поточные.

Одновременные многопредметные потоки по способу запуска изделия подразделяются на следующие виды:

а) с суммарным запуском – когда в каждую рабочую зону загружаются все виды предметов труда в соответствии с их ассортиментными числами. При этом за каждый такт осуществляется выпуск продукции в полном ассортименте;

б) с запуском изделий пропорциональными партиями – когда в каждую рабочую зону загружается один вид продукции в наименьшем количественном отношении, но во все зоны, равные числу видов продукции, загружается полная ассортиментная сумма;

в) с циклическим запуском – когда в каждую рабочую зону загружается по одному изделию в количественном соотношении, равном ассортиментному числу.

Работа в переменных многопредметных потоках может быть организована в двух вариантах;

1-ый – последовательным переключением после запуска всего объема задания по отдельным видам продукции;

2-ой – последовательно-ассортиментным запуском всех видов продукции в течение каждой смены.

В первом случае поток рассчитывается как специализированная однопредметная линия при запуске отдельных видов изделий; имеются только особенности определения такта по каждому виду продукции и коэффициента загрузки линии.

Во втором случае особенности расчета связаны с определением объема задания по каждому виду изделий по каждой смене и времени, необходимого для их производства.

В данном примере расчет проведем по переменному многопредметному потоку с последовательным переключением после выпуска всего объема задания по отдельным видам продукции.

Расчет производим в следующем порядке:

1 Определим трудоемкость программы по основной (Т_осн. ) и догружаемой (Т_догр. ) детали, час.:

где Ν_осн. , Ν_д. – соответствие программы выпуска по основной и догружаемой детали;

, – норма времени по i -й операции основной и догружаемой детали.

мин.

мин.

2 Определяем общую трудоемкость:

мин.

3 Определяем удельный вес трудоемкости каждой детали в общей их трудоемкости, %:

а) основной (d_осн. ):

б) догружаемой (d_догр. ):

4 Распределим годовой фонд времени работы (F_эф = 3896 час.) по отдельным видам изделий пропорционально их удельному весу в общей трудоемкости программы, час:

а) по основной детали:

б) по догружаемой детали:

5 Определим такт по каждой детали, мин:

а) по основной:

б) по догружаемой:

6 Проведем уточненный расчет количества оборудования на потоке (таблица 2.3.1) в соответствии с методикой, описанной в 2.2.

Таблица 2.3.1 – Расчет количества оборудования на потоке

В графе 9 устанавливаемое количество оборудования принимается по каждой группе оборудования по максимальному значению n_{пр. і} основной или догружаемой детали.

7 Расчет коэффициента загрузки линии проводится по следующей зависимости:

а) при выпуске отдельных видов деталей:

- основная деталь:

- догружаемая деталь:

где m – число операций;

б) средний коэффициент загрузки линии в целом (К_пот. ):

где k – число разновидностей изделий.

Сравнивая итоговый показатель загрузки поточной линии К_пот с итоговыми показателями, полученными в таблицах 2.2.1 и 2.2.2, следует сделать вывод о целесообразности производства догружаемой детали в данном потоке.

Дозагрузка считается целесообразной, так как отклонение К_пот от итоговых показателей К_загр (таблицы 2.2.1 и 2.2.2) не превышает 15% (0,85-0,73=0,12 или 12%)

На основе таблицы 2.2.1 составляем сводную ведомость потребного оборудования на участке (таблица 2.3.2).

Таблица 2.3.2 – Технико-экономическая характеристика оборудования

2.4 Расчет численности работающих на участке

2.4.1 Расчет численности основных производственных рабочих

Количество основных производственных рабочих может устанавливаться по трудоемкости работ, по нормам обслуживания, по нормативам численности, по рабочим местам.

Численность основных производственных рабочих по трудоемкости работ определяется следующим образом:

где Т_п. – трудоемкость производственной программы основной детали (н-часы);

F_эф. – годовой полезный фонд времени работ0ы среднесписочного рабочего в плановом периоде; Fэф. = 1955 час.;

К_n – планируемый коэффициент выполнения норм; К_n = 1,15.

Если на участке, в цехе можно определить объем работ в натуральном выражении, численность основных производственных рабочих рассчитывается по норме выработки:

где Vn – плановый объем работ в натуральном выражении ( шт.);

В_ч – часовая норма выработки.

Списочная численность рабочих, занятых на аппаратурных процессах (металлургия, химическая промышленность и др.), определяется по нормам обслуживания:

где n_об.i – число единиц i-го вида оборудования;

n_см - число смен;

Н_o - норма обслуживания;

К_сп - коэффициент приведения явочной численности к списочной.

На поточных линиях численность основных производственных рабочих определяется по числу рабочих мест с учетом сложности работы линии, многостаночного обслуживания и совмещения профессий.

2.4.2 Расчет численности вспомогательных рабочих

Численность вспомогательных рабочих определяем по процентному соотношению к основным производственным рабочим. Для массового производства это соотношение изменяется в пределах 30 – 50 %.

Полученную численность вспомогательных рабочих распределяем по профессиям:

а) наладчики – 24/5=4,8. Принимаем 5 чел.

Принимаем: один наладчик обслуживает 5 станков.

б) слесари-ремонтники – (380+318)/500=1,49. Принимаем 2 чел.

Норма обслуживания на одного слесаря-ремонтника 500 ремонтных единиц. Фактическое количество единиц ремонтной сложности необходимо взять по таблице 2.3.2 как сумму итогов по графам 8 и 9. Тогда количество слесарей-ремонтников определяется как отношение: (гр. 8 + гр. 9)/500.

в) контролеры – 34/18=1,88чел. Принимаем 2 чел.

На 18 человек основных производственных рабочих предусматривается 1 контролер.

Расчет транспортных средств показывает, что для перемещения предметов труда между рабочими местами, удаления стружки и других перемещений нужны 2 транспортные единицы. При двухсменном режиме работы нужны 4 транспортных рабочих.

Итак, общее количество вспомогательных рабочих составит 13 человек (5+2+2+4=13).

2.4.3 Расчет численности специалистов, руководителей и служащих

Наиболее распространенный метод определения численности специалистов, руководителей и служащих – по нормам численности или нормам управляемости, которые отражают количество человек, необходимых для выполнения работ, закрепленных за отделом или другим структурным подразделением. Так, норма управляемости для мастера – 25 рабочих, старшего мастера – 100 человек, начальника участка – 180 человек.

В настоящем расчете принимаем количество руководителей, специалистов и служащих – 7 % от общего числа рабочих, т.е. суммы основных и вспомогательных рабочих.

Полученную численность распределим по категориям: старший мастер – 1 чел; мастер – 1 чел; бухгалтер – 1 чел.

2.5 Построение плана-графика работы линии

Построим план-график работы поточной линии только по основной детали.

1 Определение периода обслуживания.

Под периодом обслуживания понимаем промежуток времени, в течение которого достигается равенство выпуска деталей по всем операциям и рабочий-оператор завершает полный цикл обслуживания закрепленных за ним станков.

Период обслуживания (Тп.о.) зависит от величины детали и ее веса (таблица 2.5.1).

Таблица 2.5.1 – Рекомендуемые значения периода обслуживания

Продолжительность одной смены – 492 мин.

Исходя из конкретных условий принимаем Т_п.о . =1 смены=492мин.

2 Расчет выработки за период обслуживания.

Выработка за период обслуживания по основной детали определяется:

Определим загрузку оборудования основной деталью по каждой группе оборудования. Для этого рассчитаем трудоемкость работы по производству основной детали в течение периода обслуживания по каждой операции (Т_cmi ):

Результаты расчетов представлены в таблице 2.5.2 (графа 5).

Таблица 2.5.2 – Расчет графика работы оборудования за период обслуживания

Определяем время работы недогруженного станка по каждой операции (Т_{недогр.i)} :

где - количество единиц оборудования, полностью загруженных в течение периода обслуживания.

Время работы недогруженного станка (графа 6),Т_недогр ., определяется следующим образом. Например, на операции имеется 2 станка, время работы которых за период обслуживания (Т_обсл . = 1 смене = 8,2 часа = 492 мин.) составляется 692 мин. Следовательно, один станок будет полностью загружен, то есть 492 часа, а второй недогружен. Время работы недогруженного станка составит 692 – 492 = 200 час. В случае, если Т_{ст і} < Т_п.о. , то время работы недогруженного станка Т_недогр . = Т_{ст і} (см. операции 2 и 3).

3 Проверим по каждой операции соответствие количества оборудования n_{пр .} (а, следовательно, рабочих мест) и численности основных производственных рабочих Ч_{опр i} .. Если n_{пр i} > Ч_{опр i} ., то надо расставить рабочих по рабочим местам таким образом, чтобы время, необходимое для выполнения планового задания (выработки за период обслуживания), не превышало Т_п.о . При этом допускается совмещение работ, многостаночность обслуживания (см. таблица 2.5.2.1).

В графе 7 – «номер рабочего» – проставляется фактический номер рабочего по каждой единице оборудования в соответствии с его закреплением по операциям и рабочим.

4 Рассчитать межоперационные оборотные заделы (Z_обор .) и построить график, их изменения.

График движения оборотного задела в прерывно-поточной линии строится на основе графика работы оборудования. Образуются оборотные заделы из-за различной производительности смежных рабочих мест. Их величина определяется между двумя смежными операциями с учетом выделенных фаз, на которые расчленен период работы в каждой паре смежных операций в соответствии с графиком. Размер максимального оборотного задела между парой смежных операций с различной производительностью определяется по формуле:

где Z_обор . – величина изменения межоперационного оборотного задела между двумя смежными операциями за время фазы;

F_c – продолжительность фазы, мин., т.е. отрезок времени, в течение которого не происходит никаких изменений в распорядке выполнения операций;

nn-1; nn – количество параллельно работающих станков соответственно на предшествующей и последующей операций;

tшт.n-1; tшт.n – штучное время соответственно на предшествующей и последующей операций, мин.

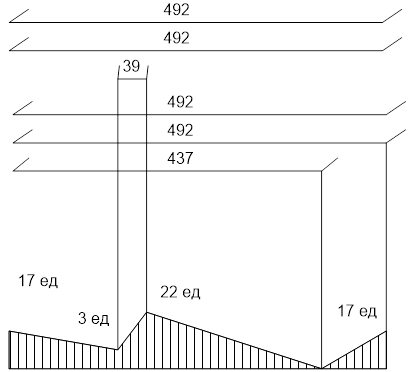

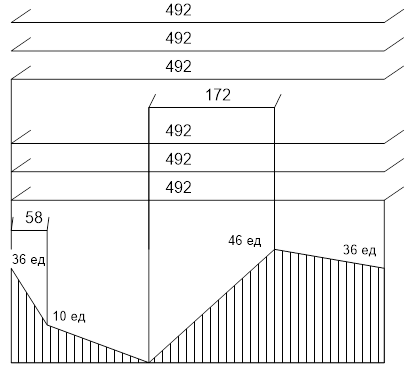

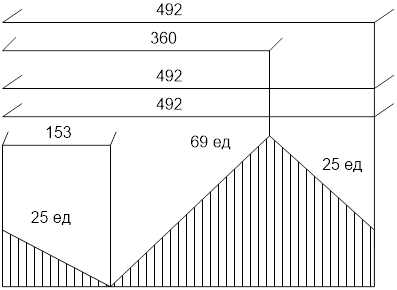

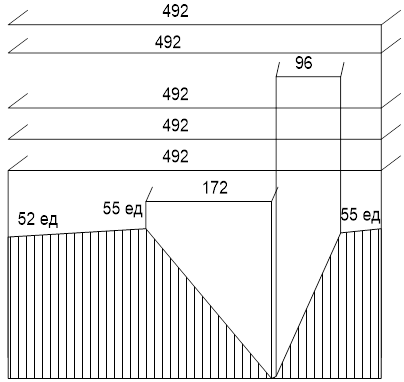

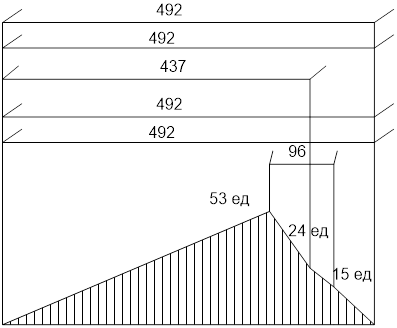

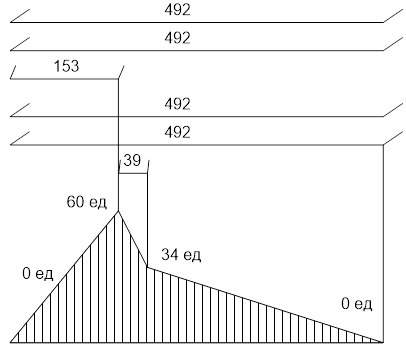

Таблица 2.5.3– Расчет и построение графика изменения величины оборотного задела между каждой парой смежных операций

Продолжение таблицы 2.5.3

Продолжение таблицы 2.5.3

Окончание таблицы 2.5.3

Общая величина Zоб. на линии определяется как сумма задела на начало смены на всех операциях.

5 Рассчитать величину технологического задела (Zтехн.) на начало периода обслуживания. Его величина определяется:

где m - количество операций;

с - количество рабочих мест на операции;

n' - количество одновременно обрабатываемых на каждом рабочем месте деталей.

В нашем примере n' =1 шт.

6 Рассчитать величину транспортного задела (Zmp.).

Величина Zmp. зависит от принятого порядка передачи деталей с операции на операцию и характера транспортного средства (таблица 2.5.4).

Таблица 2.5.3 – Рекомендуемые размеры транспортных партий, штук

При периодической транспортировке

где р – размер передаточной транспортной партии.

В остальных случаях рекомендуется поштучная передача.

6 Рассчитать общую величину цикловых заделов (Zц.) прямоточной линии:

Таким образом, в массовом производстве одна и та же продукция выпускается через одинаковый промежуток времени – такт. Каждое рабочее место выполняет свою операцию. Если, например, ежесуточно выпускается 200 единиц продукции, то это значит, что на каждом рабочем месте закрепленная операция выполняется 200 раз.

2.6 Организация и планирование обеспечения инструментом

В условиях массового производства комплектация и доставка нужного инструмента осуществляется согласно сменному заданию или на основании карты подготовки выполнения сменного задания. Снабжение рабочих мест инструментом и заточка инструмента осуществляются централизованно.

2.6.1 Расчет потребности режущего инструмента

Расход режущего инструмента (Иреж.) по каждому виду для массового и крупносерийного производства определяется:

где dм – доля машинного времени в общем штучном времени (tшт) по операции, на которой применяется данный инструмент;

Тизн – расчетное время работы инструмента до полного износа.

L – общая величина рабочей части инструмента, стачиваемая при переточке, мм;

l – величина слоя, снимаемого при каждой переточке, мм;

tст – стойкость инструмента, т.е. время машинной работы инструмента между двумя переточками, час.;

Ку - коэффициент случайной убыли инструмента (Ку = 0,05).

Расчет Иреж проведем в следующей последовательности.

Определяем время работы инструмента до полного износа (таблица 2.6.1).

Таблица 2.6.1 – Время работы инструмента до полного износа

1 Определяем расход режущего инструмента на программу (таблица 2.6.2).

Таблица 2.6.2 – Расчет потребности режущего инструмента

Примечание: условно принимаем, что резец подрезной устанавливается на одной токарной операции, а резец проходной – на другой (или на двух других).

3 Определяем запас инструмента на рабочих местах.

Количество инструмента, находящегося на рабочих местах при периодической его подноске (Z_р.м. ), определяется:

где t_nn - периодичность подноски инструмента к рабочим местам, час.

Обычно t_nn выбирается в зависимости от периодичности съема и принимается равной или кратной длительности смены;

t_с - периодичность съема инструмента со станка, час. Устанавливается в соответствии с величиной стойкости инструмента:

где n _р.м . – число рабочих мест, на которых применяется данный инструмент;

m_и - количество одноименного инструмента, применяемого на рабочем месте (m_и = 2);

К_с.з. - коэффициент страхового запаса инструмента на рабочих местах. Обычно К_с.з . = 1; на многорезцовых станках К_с.з . = 2~ 4. В Принимаем К_с.з . = 1.

Расчет проводится в следующей последовательности.

а) определим периодичность съема и подачи инструмента со станка (таблица 2.6.3).

Таблица 2.6.3 – Периодичность съема инструмента со станков

Если резец или сверло применяется на нескольких операциях технологического процесса изготовления детали, расчет надо вести по каждой операции ввиду различия t_шт.i :

б) определяем запас инструмента на рабочих местах по приведенной формуле (таблица 2.6.3).

2.6.2 Расчет потребности измерительного инструмента

Расход измерительного инструмента на программу (для производственных целей) определяется по формуле:

где N - годовая программа выпуска изделий, шт.;

а_в - количество измерений на одну деталь, шт. (принимаем – 3 измерения);

К_пр. – выборочность контроля (например, К_пр. = 0,8);

Т_м - количество измерений, выдерживаемых данным мерителем до полного износа (норма износа):

где а_д - величина допустимого износа мерителя, мКм;

γ - коэффициент допустимого износа мерителя, при достижении которого инструмент передается контролерам (γ = 0,7);

a - коэффициент ремонта и восстановления носителя (a = 2);

b - норматив стойкости мерителя (число измерений на 1 мКм износа инструмента);

К_у - коэффициент преждевременного выхода инструмента из строя (К_у = 0,05).

Результаты занесем в таблицы 2.6.4 и 2.6.5.

Таблица 2.6.4 – Норма износа измерительных инструментов по видам

Таблица 2.6.5 – Расход измерительного инструмента по видам для основной и догружаемой детали

2.7 Выбор и расчет межоперационных транспортных средств

Транспортные средства определяют в зависимости от типа производства, формы его организации, веса и габаритов изделия, объема грузооборота, вида передачи изделия, расположения и планировки участка.

Пусть на участке обработки деталей при межоперационном перемещении применяется тара. Для перемещения деталей между операциями выбираем электроталь грузоподъемностью 0,5 – 1,0 т.

Для перемещения крупных партий деталей, погрузки стружки на транспортные средства для удаления ее с участка применим кран-балку. Количество кран-балок (П_кр ) определится:

где l – длина пути крана туда и обратно (l = 50 м);

v – скорость передвижения тельфер – v = 30 м/мин.; кран-балка – v = 50 м/мин.;

t_з , t_сн - время на захват и снятие с крана груза ( t_з = t_сн. = 0,5 мин.);

а - число одновременно захватываемых деталей (а = 300).

Ввиду небольшого объема производства продукции в работе принимает одну кран-балку.

Стоимость транспортных средств: кран-балки – 652 тыс. у.е., электротали – 234 тыс. у.е., затраты на доставку и монтаж транспортных средств составляют 10 % от их стоимости. Общие затраты на транспортные средства (З_тр .) составят:

2.8 Расчет площади участка

Площадь участка (S_у ) состоит из основной производственной площади (S_пр .) и вспомогательной (S_всп. ):

Основная производственная площадь по операции (таблица 2.8.1) составляет (S_{пр. j} ):

где S₁ и S₂ - площадь, занимаемая соответственно станками и проходами, м²;

n _{пр j} – принятое количество станков по операции.

Основная производственная площадь по всем операциям S_пр составит:

Таблица 2.8.1 – Расчет производственной площади участка

Площадь проходов принимается на 1 станок в среднем 12 м².

Вспомогательная площадь (S_всп .):

где S_скл. . – складская площадь под заготовки и готовые детали (примем 15% от производственной);

S_ирк. – площадь ИРК (примем в массовом производстве 0,35 м² на станок);

S_контр. – площадь одного контрольного пункта ( 6 м² );

S_быт. – площадь бытовых и конторских помещений (примем 1,22 м² на 1 рабочего).

Произведем расчет вспомогательной площади участка. Определим общую площадь участка S_у .

Определим объем здания (О_з ):

где h - высота здания – 9,25 м.

Стоимость здания определим по формуле:

где Ц_з - цена 1 м ³ здания – 800 у.е.

2.9 Разработка графика ремонта оборудования

Сроки ввода оборудования в эксплуатацию нового (или после капитального ремонта) по основному производству представлены в таблице 2.9.1.

Таблица 2.9.1 – Сроки ввода оборудования в эксплуатацию по основному производству

Структура ремонтного цикла имеет следующий вид:

К – О – М₁ – О – М₂ – О – С₁ – О – М₃ – О – М₄ – О – С₂ – О – М₅ – О – М₆ – О – К

Продолжительность ремонтного цикла Тц = 24 000 час. или 6 лет при двухсменной работе оборудования.

1 Рассчитываем продолжительность в месяцах межремонтного (Тм.р.) и межосмотрового (Тм.о.) периодов по формулам:

где n_м , n_с , n_о – соответственно количество малых, средних ремонтов и осмотров в структуре ремонтного цикла.

2 Составляем график ремонта оборудования, установленного в первом году (таблица 2.9.2), во втором году (таблица 2.9.3), в третьем году (таблица 2.9.4) и в четвертом году (таблица 2.9.5).

3 Составляем график ремонта оборудования на планируемый (пятый) год.

Таблица 2.9.2 – График ремонта оборудования, установленного в 01-ом году

Таблица 2.9.3 – График ремонта оборудования, установленного во 02-ом году

Таблица 2.9.4 – График ремонта оборудования, установленного в 03-ем году

Таблица 2.9.5 – График ремонта оборудования, установленного в 4-ом году

Таблица 2.9.6 – График ремонта оборудования на планируемый 5 год

4 Рассчитываем годовую трудоемкость ремонта оборудования по видам работ: слесарные - (Q_слес. ) – таблица 2.9.7; станочные - (Q_стан. ) – таблица 2.9.8; прочие - (Q_пр. ) – таблица 2.9.9. Исходные данные для расчета – в таблице 2.9.6.

Годовой объем слесарных, станочных и прочих работ по ремонту и межремонтному обслуживанию оборудования определяется исходя из состава оборудования, его ремонтной сложности, структуры и продолжительности межремонтного цикла, межремонтных периодов, действующих трудовых нормативов по следующей формуле:

где n – число видов оборудования;

t_к , t_с , t_м , t_о – трудоемкость соответственно капитального, среднего, малого ремонта и осмотров на одну ремонтную единицу, час.;

n_к , n_с , n_м , n_о – число соответственно капитальных, средних, малых ремонтов и осмотров в течение межремонтного цикла в плановом периоде.

R – категория сложности ремонта.

Таблица 2.9.7 – Расчет трудоемкости слесарных работ

Таблица 2.9.8 – Расчет трудоемкости станочных работ

Таблица 2.9.9 – Расчет трудоемкости прочих работ

5 Общая годовая трудоемкость всех ремонтных работ (Q_год. ) составляет:

6 Расчет продолжительности простоя (Т_пр. ) из-за ремонта (таблица 2.9.10). Определяется исходя из данных таблицы 2.9.6. Расчет аналогичен как и при определении годового объема ремонтных работ по видам.

Таблица 2.9.10 – Продолжительность простоя оборудования, суток
