Введение
Магистральный трубопроводный транспорт является важнейшей составляющей топливно-энергетического комплекса Республики Казахстан.
Системы трубопроводного транспорта являются эффективным инструментом реализации государственной политики, позволяющим государству регулировать поставки нефтепродуктов на внутренний и внешний рынки.
Трубопроводный транспорт активно влияет на формирование и развитие ТЭК страны и отдельных регионов, являясь его неотъемлемой частью, и обеспечивает:
перекачку добытых и переработанных энергоресурсов;
выполняет роль распределительной системы комплекса;
транспортировку энергоресурсов на экспорт в страны ближнего и дальнего зарубежья.
К трубопроводному транспорту относятся магистральные нефте- и газопроводы, а также продуктопроводы. Значимость трубопроводного транспорта для Республики Казахстан определяется значительной удаленностью основных месторождений нефти и газа от потребителей, а также высокой долей нефти, нефтепродуктов и газа в экспортном балансе Республики Казахстан.
Преимущества трубопроводного транспорта:
- возможность повсеместной укладки трубопровода.
- низкая себестоимость транспортировки.
- сохранность качества благодаря полной герметизации трубы.
- меньшая материало и капиталоёмкость.
- полная автоматизация операций по наливу, перекачки, транспортировки и сливу.
- малочисленность персонала.
- непрерывность процесса перекачки.
- отсутствие отрицательного воздействия на окружающую среду.
Главным недостатком является его узкая специализация, также для рационального использования требуется мощный устойчивый поток перекачиваемого груза.
Роль трубопроводного транспорта в системе нефтяной и газовой промышленности чрезвычайно велика. Для нефти трубопроводный транспорт является основным видом транспорта в нашей стране. Характерной чертой трубопроводного транспорта является высокий уровень автоматизации производственных операций. В настоящее время в стране сформированы мощные нефтепроводные системы.
Трубопроводный транспорт нефти наиболее экономичен, экологически безопасен и легко автоматизируется. Этими преимуществами перед другими видами транспорта и объясняется его интенсивное развитие. Система магистральных нефтепроводов, созданная в 1960-80 годах, была ориентирована на работу в централизованной плановой экономике по технологическому принципу, причем нефтедобыча и нефтепереработка были экономически разделены, а нефтепроводный транспорт выполнял функцию посредника между ними - покупая и продавая нефть по установленным ценам. С развитием рыночных отношением появилась необходимость перехода на тарифную систему оплаты за услуги нефтепроводного транспорта.
Требования к нефтепроводному транспорту в изменившихся условиях становятся качественно новыми, под которые система магистральных нефтепроводов не проектировалась технологически, так как в основном ориентировалась на поставку нефти по интегрированным показателям качества в одном потоке с учетом их смешения.
2 Очистка внутренней полости трубопровода
В процессе эксплуатации на внутренних стенках нефтепроводов накапливаются различные отложения, которые отрицательно влияют на их нормальное функционирование, а также на достоверность информации, получаемой при диагностическом обследовании внутритрубными инспекционными снарядами.
Организация и проведение работ по очистке полости магистральных нефтепроводов направлены на достижение следующих основных целей:
- предупреждение развития внутренней коррозии трубопроводов - удаление скоплений агрессивных отложений, агрессивных сред (воды, газа и других);
- снижение затрат на перекачку нефти, поддержание проектной пропускной способности нефтепроводов - удаление парафино-смолистых отложений, песка и глины, а также посторонних предметов;
- подготовку магистральных нефтепроводов к диагностированию.
Существуют следующие виды очистки:
периодическая
— для удаления парафиновых отложений, скоплений воды и газа с целью поддержания проектной пропускной способности нефтепроводов и предупреждения развития внутренней коррозии трубопроводов;
целевая
— для удаления остатков герметизаторов после проведения ремонтных работ на линейной части магистральных нефтепроводов;
преддиагностическая
— для обеспечения необходимой степени очистки внутренней полости нефтепровода в соответствии с техническими характеристиками внутритрубных инспекционных приборов.
Проектом предусмотрена реконструкция нефтепровода Узень-Атырау-Самара на участке 291-322 км. с сооружением камеры приема – пуска средств очистки и диагностики на 322 км (на территории НПС “Бейнеу”). После вскрытия трубопровода будет произведена замена участка линейной части и сооружен отвод для подключения узла пуска – приема очистных устройств.
3 Требования к конструкции камер приема – пуска средств очистки и диагностики
Камеры должны иметь корпус, затвор для открытия или закрытия камеры, арматуру и трубопроводы технологической обвязки, патрубок для установки запасовочного устройства на камере пуска и другие комплектующие узлы, манометры, сигнализаторы прохождения ВИС и скребков.
На пусковой камере должен быть патрубок для установки запасовочного устройства с роликами; патрубок должен находиться на расстоянии не менее 10 м от затвора камеры . Толщина стенки камер пуска-приема для обеспечения возможности определения положения снаряда внутри камеры при помощи локаторного приемника, что необходимо для обеспечения надежного запуска и безопасного приема снаряда, должна быть ограничена максимальной величиной 24 мм.
Узлы пуска и приема внутритрубных инспекционных снарядов и очистных устройств должны быть оборудованы сигнализаторами механического или электрического типа, регистрирующими прохождение внутритрубных инспекционных снарядов и скребков. На пусковой камере сигнализаторы устанавливаются на расстоянии не менее 10 м после выходной задвижки камеры пуска.
На камерах пуска-приема должно быть предусмотрено место подключения кабеля заземления запасовочного лотка.
Для замера давления на камерах пуска и приема внутритрубных инспекционных снарядов и очистных устройств должны быть установлены манометры.
Перед камерами пуска и приема должны быть спланированы площадки с твердым покрытием размером не менее 25 м ´ 25 м, позволяющие осуществлять маневр техники при запасовке и извлечении внутритрубных инспекционных снарядов из камер. При расположении камер пуска и приема соосно затворами друг напротив друга свободное расстояние между ними должно обеспечивать возможность запасовки и приема инспекционных снарядов.
Подъездные дороги к камерам пуска и приема должны быть пригодны для проезда тяжелых грузовых машин и автокранов, и обеспечивать свободный их проезд на время проведения работ.

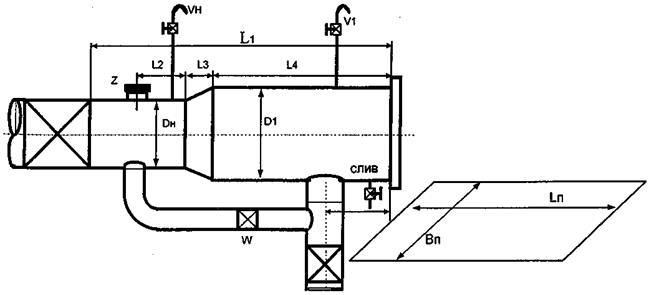

Описание пусковой / приемной камер
|
пусковая камера
|
приемная камера
|
Длина от задвижки до затвора (L1)
|
12,35 м.
|
44,1 м.
|
Длина расширенной части (L4)
|
5,9 м.
|
5,51 м.
|
Расположение байпасной линии (L5)
|
1900мм.
|
1480мм.
|
Диаметр байпасной линии (D2)
|
377мм.
|
320мм.
|
внутренний диаметр расширенной части (D1)
|
808мм.
|
820мм.
|
Длина от расш. части до патрубка запасовки (L2)
|
1800мм.
|
-
|
Диаметр основного трубопровода (Dh)
|
720мм.
|
720мм.
|
Длина переходной части (L3)
|
500мм.
|
500мм.
|
Внутренний диаметр запорной задвижки
|
700мм.
|
700мм.
|
Высота от земли до низа камеры
|
500мм.
|
500мм.
|
Размер рабочей зоны перед камерой (Ln x Вп)
|
8х2м
|
8х7м
|
Тип затвора (фланцевый или быстросъёмный)
|
быстросъёмный
|
быстросъёмный
|
Сигнализатор прохождения ВИП имеется
|
да нет
|
да нет
|
Наличие вантузов для стравливания воздуха
|
да нет
|
—
|
Наличие внутреннего лотка в камере
|
да нет
|
да нет
|
Наличие патрубка для установки запасовочного устройства
|
да нет
|
—
|
Угловое положение патрубка для установки запасовочного устройства
|
90°
|
—
|
|
|
|
Таблица 1
Рисунок 1
4 Организация очистки
Очистку нефтепровода рекомендуется проводить с остановкой промежуточных насосных станций в период пропуска очистного устройства. Пропуск очистных устройств допускается при скоростях потока выше 0,2 м/сек. Наилучшие условия очистки обеспечиваются при скоростях порядка 2 м/сек. Минимальное время между запусками двух очистных устройств не регламентируется и определяется технологическими возможностями узлов пуска и приема очистных устройств. Допускается одновременный прием двух очистных устройств в камеру приема при наличии технологических и конструктивных возможностей узла приема очистных устройств.
Перед запуском очистного устройства необходимо:
а) проверить готовность очистного устройства к пропуску в соответствии с инструкцией по его эксплуатации;
б) проверить в соответствии с инструкцией по эксплуатации правильность установки на очистное устройство передатчика и его работоспособность, а также исправность локаторов;
в) проверить исправность всех узлов и устройств камеры пуска, положение задвижек и сигнализаторов;
г) проверить готовность участка нефтепровода к пропуску очистного устройства;
д) обеспечить готовность аварийной бригады к выезду для устранения возможного возникновения внештатной ситуации;
е) дать телефонограмму о готовности к пропуску очистного устройства.
Заключение
В решении экономических и социальных задач трубопроводный транспорт приобрел важное народнохозяйственное значение. Объем транспортируемой по трубопроводам нефти составляет 93 % от общего объема транспортировки. Транспортировка нефти по магистральным нефтепроводам вызывает необходимость в обеспечении надежной работы трубопроводных систем.
Магистральные нефтепроводы в процессе эксплуатации подвергаются сильнейшему воздействию различных вредных факторов. Поэтому первоочередной задачей является поддержание трубопроводов в работоспособном состоянии, регулярная диагностика и очистка внутренней полости. Необходима также своевременная реконструкция устройств и систем, обеспечивающих бесперебойную и качественную работу всей трубопроводной сети в целом.
