| Оглавление
Введение. 2
Материнская плата. 3
Накопители информации. 3
Видеоконтроллеры.. 3
Устройства ввода-вывода информации. 3
Мультемедийный компьютер. 3
Монитор. 3
Принтер. 3
Заключение. 3
Список литературы: 3
Под архитектурой компьютера понимается его логическая организация, структура, ресурсы, т.е. средства вычислительной системы, которые могут быть выделены процессу обработки данных на определенный интервал времени.
Персональный компьютер
– универсальная техническая система. Его конфигурацию (состав оборудования) можно гибко изменять по мере необходимости. Тем не менее, существует понятие базовой конфигурации, которую считают типовой. В таком комплекте компьютер обычно поставляется. В настоящее время в базовой конфигурации рассматривают четыре устройства:
- системный блок;
- монитор;
- клавиатуру;
- мышь.
- Системный блок
Системный блок представляет собой основной узел, внутри которого установлены наиболее важные компоненты. Устройства, находящиеся внутри системного блока, называют внутренними, а устройства, подключаемые к нему снаружи, называют внешними. Внешние дополнительные устройства, предназначенные для ввода, вывода и длительного хранения данных, также называют периферийными.
Внутри системного блока размещаются следующие узлы:
- электронные схемы, управляющие работой компьютера (микропроцессор, оперативная память, контроллеры устройств и т.д.);
- блок питания, который преобразует электропитание сети в постоянный ток низкого напряжения, подаваемый на электросхемы компьютера;
- накопители (дисководы) для гибких магнитных дисков, используемые для чтения и записи на гибкие магнитные диски (дискеты);
- жесткий магнитный диск;
- другие устройства.
Память компьютера
Основная память компьютера состоит из оперативного и постоянного запоминающих устройств.
Постоянное запоминающее устройство (ПЗУ) используется для хранения специальных программ, которые записываются на заводе. Этот комплекс программ называется BIOS – базовая система ввода-вывода. Работа программ, записанных в микросхеме BIOS, отображается на черном экране бегущими белыми строчками. В этот момент компьютер проверяет свои устройства.
Самое быстродействующее устройство для хранения данных – оперативная память компьютера. Ее преимущество – высокая скорость записи и считывания данных. Ее недостаток состоит в ограниченном объеме и в том, что при выключении компьютера оперативная память очищается.
Оперативная память используется для кратковременного хранения данных в тот момент, когда они проходят обработку или происходит их прием-передача. Оперативная память состоит из ячеек. В каждой ячейке может храниться 1 байт данных. У каждой ячейки есть свой адрес.
Электронные платы
Каждая плата представляет собой плоский кусок пластика, на котором укреплены электронные компоненты и различные разъемы.
Самой большой электронной платой в компьютере является системная, или материнская плата. На ней располагаются микропроцессор, оперативная память, шина (или шины), BIOS. Кроме того, там находятся электронные схемы (контроллеры), управляющие некоторыми устройствами компьютера. Так, контроллер клавиатуры всегда находится на материнской плате. Часто там же находятся и контроллеры для других устройств (жестких дисков, дисководов для дискет и др.).
Контроллеры
Электронные схемы, управляющие различными устройствами компьютера, называют контроллерами. Во всех компьютерах имеются контроллеры для управления клавиатурой, монитором, дисководами для дискет, жестким диском и т.д. В большинстве компьютеров некоторые контроллеры располагаются на отдельных электронных платах – платах контроллеров. Эти платы вставляются в специальные разъемы (слоты) на материнской плате. При вставке в разъем материнской платы контроллер подключается к шине – магистрали
Микропроцессор
Обработка информации – главная задача компьютера. Для работы с данными существует специальная микросхема, которая называется микропроцессором или процессором. Он вызывает данные с диска в оперативную память, забирает их к себе, обрабатывает, а затем отправляет в оперативную память и записывает в виде файла на диск.
Для того, чтобы процессор всегда знал, что и с какими данными надо сделать, он должен непрерывно получать команды (инструкции). Инструкции записаны в программах.
Процессор состоит из устройства управления (УУ), которое управляет работой с помощью электрических сигналов, арифметико-логического устройства (АЛУ), производящего операции над данными, и регистров - для временного хранения в процессоре данных и результатов действий над этими данными.
Существуют различные процессоры, и у каждого свои регистры. Существуют восьмиразрядные регистры, 16-разрядные, 32-разрядные, 64-разрядные. Разные регистры процессора имеют разное назначение. Регистры общего назначения используются для операций с данными. Адресные регистры содержат адреса, по которым процессор находит данные в памяти. Существуют десятки различных регистров.
Состав регистров процессора и их назначение называют архитектурой процессора.
Важнейшими характеристиками микропроцессора являются разрядность и тактовая частота.
Тактовая частота – количество операций, выполняемых за 1 секунду (Гц).
Чем выше тактовая частота, тем меньше длительность выполнения одной операции и тем выше производительность компьютера.
Обращения к оперативной памяти для процессора самые неудобные. Операции внутри процессора выполняются быстрее. Чтобы процессор реже обращался к оперативной памяти, внутри процессора создают небольшой участок памяти. Эта память получила название кэш-памяти.
Для длительного хранения больших объемов данных компьютер использует магнитные диски. Магнитные диски бывают двух типов – гибкие и жесткие. Гибкие диски (дискеты) имеют не очень большую емкость и работают сравнительно медленно, но их можно переносить с одного компьютера на другой. Жесткие диски обладают большой емкостью, но они располагаются внутри системного блока и их нельзя переносить. Диск вращается с огромной скоростью, а над магнитной поверхностью парит на воздушной подушке магнитная головка, которая записывает и считывает биты и байты данных. Корпус жесткого диска закрыт кожухом, снимать который нельзя, иначе попавшие микрочастицы пыли со временем выведут диск из строя.
Чтобы данные можно было не только записать на жесткий диск, а потом еще и прочитать, надо точно знать, что и куда было записано. У всех данных должен быть адрес. Мы уже знаем, что информация хранится не байтами, а файлами. Каждый файл на диске имеет свой адрес.
Чтобы у каждого файла на диске был свой адрес, диск разбивают на дорожки, а дорожки, в свою очередь, разбивают на секторы. Размер каждого сектора стандартен и равен 512 байтам. Разбиение диска на дорожки и секторы называется форматированием. Его выполняют служебные программы.
Самая первая дорожка магнитного диска (нулевая) считается служебной – там хранится служебная информация. Например, на этой дорожке хранится так называемая таблица размещения файлов. В этой таблице компьютер запоминает адреса записанных файлов.
Для переноса больших объемов информации между компьютерами используют лазерные компакт-диски. Один такой компакт-диск может содержать 650 Мбайт данных.
Лазерный диск вставляется в специальный дисковод, который называют дисководом CD-ROM (Compact Disk Read-Only Memory). Считывание информации производится с помощью лазерного луча. Современные дисководы CD-ROM работают почти также быстро, как жесткие диски, но, в отличие от них, такие дисководы могут только читать данные и не могут их записывать.
Для записи лазерных дисков существуют специальные «пишущие» дисководы, которые называют CD-R(Compact Disk Recorder) – устройства однократной записи и устройства многократной записи CD-RW.
Появились еще более емкие носители информации – диски DVD. Один такой диск может вместить несколько гигабайтов данных.
Каждый диск, присутствующий на компьютере, имеет уникальное имя. Имя диска состоит из одной буквы английского алфавита и двоеточия, например А: или С:.
Буквой А: общепринято обозначать дисковод для гибких дисков. Буквой С: обозначается первый жесткий диск.
Электронные схемы компьютера, обеспечивающие выполняется в виде специальной платы, вставляемой формирование видеосигнала и тем самым определяющие изображение, показываемое монитором, называют видеоконтроллером. Видеоконтроллер обычно в разъем системной шины компьютера. Видеоконтроллер получает от микропроцессора команды по формированию изображения, конструирует это изображение в своей служебной памяти – видеопамяти, и одновременно преобразует содержимое видеопамяти в сигнал, подаваемый на монитор – видеосигнал.
К устройствам ввода информации относятся клавиатура, манипуляторы (мышь, джойстик, световое перо), сканер, средства речевого контроля. С помощью клавиатуры пользователь вводит алфавитно-цифровую информацию и управляет работой компьютера. Любая клавиатура имеет четыре группы клавиш:
- клавиши пишущей машинки для ввода прописных и строчных букв, цифр и специальных знаков;
- служебные клавиши;
- функциональные клавиши;
- клавиши малой двухрежимной цифровой клавиатуры, обеспечивающие быстрый и удобный ввод цифровой информации, а также управление курсором и переключение режимов работы клавиатуры.
Манипуляторы являются дополнительными устройствами для ввода информации. Совместно с клавиатурой они повышают удобство работы пользователя с компьютером. В настоящее время используются различные виды манипуляторов:
- джойстик обеспечивает перемещение курсора на экране в одном из четырех направлений;
- световое перо может применяться для указания точки на экране дисплея или для формирования изображений;
- мышь представляет собой приспособление для указания нужных точек на экране путем перемещения его вручную по плоской поверхности.
Сканер предназначен для ввода в компьютер представленных в печатном виде текстовых и графических данных.
Наиболее часто используемые устройства вывода информации – это дисплеи, принтеры, графопостроители и синтезаторы звука.
Видеомонитор, дисплей или монитор предназначен для вывода на экран информации.
Принтеры – это устройства для вывода на бумагу текстов и графических изображений. В настоящее время известно несколько видов принтеров: матричный, струйный, лазерный.
Термин «мультимедиа» происходит от латинского слова media, переводимого как «среда или носитель информации». Таким образом, мультимедиа-компьютеры должны уметь воспроизводить:
- музыку, речь и другую звуковую информацию;
- анимационные фильмы и другую видеоинформацию.
Мультемедийный компьютер должен быть оснащен дисководом для компакт-дисков, звуковой картой и колонками или наушниками. Кроме этого есть требования к быстродействию, объему оперативной памяти и наличие программного обеспечения.
Устройства вывода
Предназначены для вывода информации от компьютера. К устройствам вывода относятся монитор, печатающие устройства, графопостроители и т. д.
Монитор PC является важнейшим устройством отображения текстовой и графической информации. Мониторы бывают цветными и монохромными. Они могут работать в двух режимах: текстовом или графическом.
Цифровые (
TTL
) мониторы
Термин TTL (Transistor Transistor Logic - транзисторно-транзисторная логика) обозначает стандартную серию цифровых микросхем, применяемых в электронной технике. И как всегда, когда речь идет о цифровой технике, читается, что сигналы имеют только два состояния: логической 1 и логического 0 ("да" и "нет").
Монохромные мониторы
Рис.1 Монохромный монитор http://images.yandex.ru/yandsearch
Когда речь идет о TTL-мониторах, то чаще всего подразумевают монохромные мониторы, сигналы управления которыми формируются графическими картами стандартов MDA или Hercules. Уже из самого понятия монохромный ясно, что точка на экране может быть только светлой или темной. В лучшем случае точки могут различаться еще и своей яркостью.
Hercules- монитор способен отображать изображение только в виде светлых и темных точек с разрешением 728х348 и может работать в комплексе со всей системой только при наличии видеокарты. Другие мониторы формируют изображение (аналогично телевизорам) в результате высокой частоты смены кадров изображения при минимальном его мерцании. Этот принцип не реализован в мониторе типа Hercules. TTL- монитор можно отличить от аналогового также по количеству контактов разъема для подключения к PC. Монитор Hercules имеет 9-контактный штекер типа D (вилка). Однако будьте внимательны: такой же разъем имеет и описанный далее RGB-монитор.
RGB
-мониторы
Цифровые RGB-мониторы (Red/Green/Blue — красный/зеленый/синий), в основном, предназначены для подключения к карте стандарта EGA. Подобные устройства поддерживают и монохромный режим с разрешением, позволяющим отображать 16 цветов. RGB-мониторы по сравнению с мониторами Hercules имеют меньшее разрешение. Такие мониторы можно узнать по характерной цветовой маркировке на передней панели.
Аналоговые мониторы
 В данном случае речь пойдет о мониторах, которые работают с видеокартами стандарта VGA и выше. Они способны поддерживать разрешение стандарта VGA 640х480 пикселов и более высокое.
Название "аналоговый" означает не возможности разрешения, а, в отличие от TTL-мониторов, способ передачи информации о представляемых цветах от видеокарты к рис.2 Аналоговый монитор монитору.
http://images.yandex.ru/yandsearch
При работе в режиме True Color должно иметься соответствующее число линий для передачи палитры цветов с 24 степенями глубины. Поэтому на цифровых мониторах передача подобной информации не производится. Это единственная небольшая область PC, где аналоговый принцип обработки информации остался до сегодняшнего времени.
Аналоговая передача сигналов осуществляется в виде напряжения различных уровней. VGA-мониторы могут работать не только в цветном, но и в монохромном режиме. В последнем случае цвета и их оттенки заменяются оттенками серого цвета.
Принцип формирования изображения в мониторах на базе электронно-лучевой трубки (все выше перечисленные) мало чем отличается от принципа действия телевизора. Испускаемый электронной пушкой (катодом) пучек электронов, попадая на экран, покрытый люминофором, вызывает его свечение.
Жидкокристаллические дисплеи (
LCD
)
В конце 80-х годов были представлены первые модели PC типа notebook (laptop). Основным фактором, повлекшим снижение их веса, было, в первую очередь применение в качестве устройства отображения информации жидкокристаллических дисплеев (Liquid Crystal Display, LCD). Экран такого дисплея состоит из двух стеклянных пластин, между которыми находится масса, содержащая жидкие кристаллы, которые могут изменять свою оптическую структуру и свойства в зависимости от приложенного к ним электрического заряда. Это означает, что кристалл под воздействием электрического поля изменяет свою ориентацию, тем самым кристаллы по-разному отражают свет и делают возможным отображение информации. Поскольку сопротивление относительно велико, кристаллы могут двигаться только с определенной скоростью.
Это свойство ярко проявлялось при перемещении курсора мыши по LCD-экрану первых дисплеев. При быстром перемещении курсор просто исчезал. Жидкие кристаллы получали электрический импульс, но не успевали среагировать, когда курсор уже переместился на другое место.
Для уменьшения смазанности и увеличения контрастности изображения были разработаны жидкокристаллические дисплеи, выполненные по технологии DSTN (Dual-scan Super-Twisted Nematic). Фирмой Toshiba был разработан жидкокристаллический дисплей с активной матрицей на тонкопленочных транзисторах, так называемая технология TFT (Thin Film Translator). В TFT-дисплее, в отличие от DSTN-дисплея, нет никакого замедления. Разновидностью DSTN-технологии явилась технология MLA (Multiline Addressing).
Один из недостатков таких дисплеев может быть вам знаком по наручным часам, калькуляторам и т. д., которые работают с LCD-индикаторами. Если посмотреть на экран под углом, то можно увидеть только серебристую поверхность. Изображение и резкость LCD-экранов зависят от угла наблюдения. Хорошее качество изображения достигается при угле наблюдения 90°. Жидкие кристаллы сами не светятся, поэтому подобные мониторы нуждаются в подсветке или во внешнем освещении.
Газоплазменные мониторы
рис. 3 Газоплазменный монитор
http://images.yandex.ru/yandsearch
Для газоплазменных мониторов нет таких ограничений, как для LCD-дисплеев. Они также имеют две стеклянные пластины, между которыми находятся не кристаллы, а газовая смесь, которая высвечивается в соответствующих местах под действием электрических импульсов. Недостатком таких мониторов является невозможность их использования в переносных компьютерах с аккумуляторным и батарейным питанием из-за большого потребления тока.
Основные характеристики мониторов:
- частота вертикальной (кадровой) и горизонтальной (строчной) развертки
- разрешающая способность экрана, т.е. число точек (пикселов) отраженных на экране
- диагональ экрана, т.е. расстояние между правым нижним и верхним левым углами
- размер зерна монитора, т.е. размер точки люминофора на внутренней поверхности экрана
- тип электронно-лучевой трубки, от которого зависит качество люминофорного покрытия
- скорость переключения из текстового в графический режим, т.е. смена разрешения
- наличие и качество антибликового покрытия (экран приобретает голубой оттенок)
- ровень излучения (вместе с монитором желательно приобрести защитный экран)
Монитор является устройством для визуального отображения информации. Сигналы, которые получает монитор (числа, символы, графическую информацию и сигналы синхронизации), формируются видеокартой. Таким образом, монитор и видеокарта представляют собой своеобразный тандем, который для оптимальной работы должен быть настроен соответствующим образом. В целях обеспечения эффективной работы оба компонента должны оптимальным образом подходить друг к другу.
В настоящее время насчитывается более 30 модификаций различных типов видеокарт, различающихся конструкцией, параметрами и стандартами. Естественно, описать все многообразие этих типов не представляется возможным. В связи с этим решено классифицировать видеокарты по принятым стандартам. Возможно, при таком разделении будут рассмотрены стандарты, которые больше не играют значительной роли в РС и морально устарели, но о них стоит упомянуть для полноты картины.
Обозначения:
MDA - Monochrome Display Adapter (адаптер монохромного дисплея)
CGA - Color Graphics Adapter (адаптер цветовой графики)
HGC - Hercules Graphics Card (графическая карта Hercules)
EGA - Enhanced Graphics Adapter (усовершенствованный графический адаптер)
VGA - Video Graphics Adapter (видео графический адаптер)
SVGA - Super Video Graphics Adapter (супер видео графический адаптер)
В настоящее время мониторы стандарта MDA, CGA, Hercules и EGA не используются, т.к. они не обладают надлежащей разрешающей способностью, что приводит к быстрому утомлению глаз. Кроме того, они не имеют возможности программной загрузки шрифтов кириллицы (русских букв).
В последнее время наибольшее распространение получили мониторы стандарта SVGA.
Принтер (или печатающее устройство) предназначен для вывода информации на бумагу. Все принтеры могут выводить также рисунки и графики, цветные или черно-белые изображения.
Существует несколько тысяч моделей принтеров, которые могут использоваться с IBM PC. Рассмотрим основные типы.
Матричные (игольчатые) принтеры

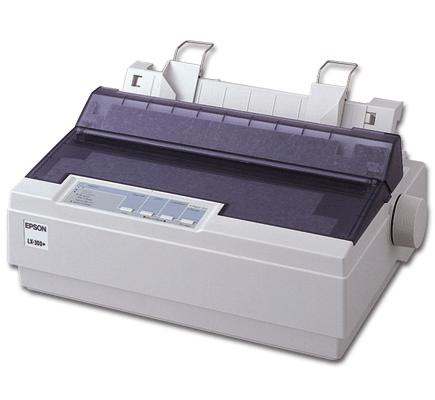

рис. 4 Матричный (игольчатые) принтер
http://images.yandex.ru/yandsearch
Игольчатый принтер (Dot-matrix-Printer, он же матричный) долгое время являлся стандартным устройством вывода для РС. В недавнем прошлом, когда струйные принтеры работали еще неудовлетворительно, а цена лазерных была достаточно высока, повсеместно использовались игольчатые принтеры. Они еще часто применяются и сегодня. Достоинства этих принтеров определяются, в первую очередь скоростью печати и их универсальностью, которая заключается в способности работать с любой бумагой, а также низкой стоимостью печати.
При выборе принтера вы всегда должны исходить из задач, которые будут перед ним поставлены. Если необходим принтер, который должен целый день без перерыва печатать различные формуляры, или скорость печати важнее, чем качество, то дешевле использовать игольчатый принтер. Если вы хотите получать на бумаге качественное изображение, то используйте струйный или лазерный принтер, однако при этом, естественно, себестоимость каждого листа существенно возрастет. Игольчатые принтеры имеют существенное преимущество – возможность печатать сразу несколько копий документа “под копирку”. А недостатком таких принтеров является, производимый ими при работе, шум.
Принцип, которым игольчатый принтер печатает знаки на бумаге, очень прост. Игольчатый принтер формирует знаки несколькими иголками, расположенными в головке принтера. Механика подачи бумаги проста: бумага втягивается с помощью вала, а между бумагой и головкой принтера располагается красящая лента. При ударе иголки по этой ленте на бумаге остается закрашенный след. Иголки, расположенные внутри головки, обычно активизируются электромагнитным методом. Головка двигается по горизонтальной направляющей и управляется шаговым двигателем.
Существуют головки: 9*9 иголок, 9*18, 18*18, 24*37. Иголки расположены в один или два ряда. С помощью многоцветной красящей ленты реализована возможность цветной печати.
Струйные принтеры
Первой фирмой, изготовившей струйный принтер, является Hewlett Packard. Основной принцип работы струйных принтеров чем-то напоминает работу игольчатых принтеров, только вместо иголок здесь применяются сопла (очень маленькие отверстия), которые находятся в головке принтера. В этой головке установлен резервуар с жидкими чернилами, которые через

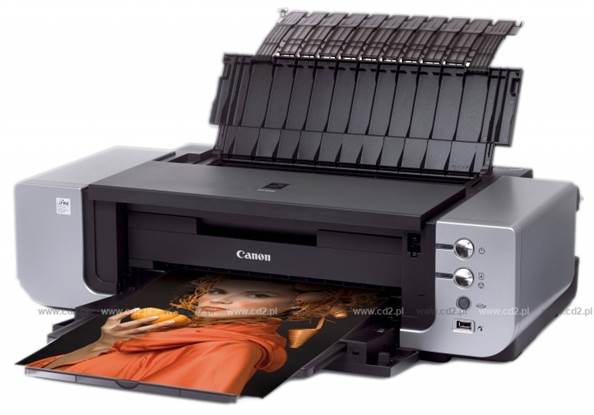

рис. 5 Струйный принтер
сопла, как микрочастицы, переносятся на материал носителя. Число сопел зависят от модели принтера и изготовителя.
Методы подачи чернил:
- головка принтера объединена с резервуаром для чернил; замена резервуара с чернилами одновременно связана с заменой головки
- используется отдельный резервуар, который через систему капилляров обеспечивает чернилами головку принтера; замена головки связана только с её износом
Цветная печать с помощью струйных принтеров является достаточно качественной, что и привело к широкому распространению струйных принтеров.
Обычно цветное изображение формируется при печати наложением друг на друга трех основных цветов: циан (Cyan), пурпурный (Magenta) и желтый (Yellow). Хотя теоретически наложение этих трех цветов должно в итоге давать черный цвет, на практике в большинстве случаев получается серый или коричневый, и поэтому в качестве четвертого основного цвета добавляют черный (Black). На основании этого такую цветовую модель называют CMYK (Cyan-Magenta-Yellow-Black).
Лазерные принтеры
Несмотря на сильную конкуренцию со стороны струйных принтеров лазерные принтеры позволяют достигать значительно более высокого качества печати. Качество получаемого с их помощью изображения приближается к фотографическому. Таким образом, для получения
высококачественной черно-белой или цветной распечатки следует

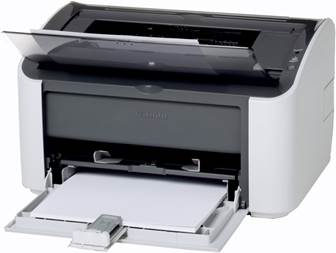

рис.5 Лазерный принтер
http://images.yandex.ru/yandsearch
отдавать предпочтение лазерному принтеру по сравнению со струйным.
Большинством изготовителей лазерных принтеров используется механизм печати, который применяется в ксероксах. Важнейшим конструктивным элементом лазерного принтера является вращающийся барабан, с помощью которого производится перенос изображения на бумагу. Барабан представляет собой металлический цилиндр, покрытый тонкой пленкой фотопроводящего полупроводника. По поверхности барабана равномерно распределяется статический заряд. Для этого служит тонкая проволока или сетка, называемая коронирующим проводом. На этот провод подается высокое напряжение, вызывающее возникновение вокруг него светящейся ионизированной области, называемой короной. Лазер, управляемый микроконтроллером, генерирует тонкий световой луч, отражающийся от вращающегося зеркала. Этот луч, приходя на барабан, изменяет его электрический заряд в точке прикосновения. Таким образом, на барабане возникает скрытая копия изображения. На следующем рабочем шаге на фотонаборный барабан наносится тонер - мельчайшая красящая пыль. Под действием статического заряда эти мелкие частицы легко притягиваются к поверхности барабана в точках, подвергшихся экспозиции, и формируют изображение. Бумага втягивается из подающего лотка и с помощью системы валиков перемещается к барабану. Перед самым барабаном бумаге сообщается статический заряд. Затем бумага соприкасается с барабаном и притягивает, благодаря своему заряду, частички тонера от барабана. Для фиксации тонера бумага вновь заряжается и пропускается между двумя роликами с температурой около 180° С. После собственно процесса печати барабан полностью разряжается, очищается от прилипших лишних частиц готов для нового процесса печати.
Лазерные принтеры этого класса оборудованы большим объемом памяти, процессором и, как правило, собственным винчестером. На винчестере располагаются разнообразные шрифты и специальные программы, которые управляют работой, контролируют состоянием оптимизируют производительность принтера.
Термические принтеры
рис. 6 Термический принтер http://images.yandex.ru/yandsearch
Цветные лазерные принтеры пока не идеальны. Для получения цветного изображения фотографического качества используются термические принтеры или, как их еще называют, цветные принтеры высокого класса.
Существуют три технологии цветной термопечати:
- струйный перенос расплавленного красителя (термопластичная печать)
- контактный перенос расплавленного красителя (термовосковая печать)
- термоперенос красителя (сублимационная печать)
Общим для последних двух технологий является нагрев красителя и перенос его на бумагу (пленку) в жидкой или газообразной фазе. Многоцветный краситель, как правило, нанесен на тонкую лавсановую пленку (толщиной 5 мкм). Пленка перемещается с помощью лентопротяжного механизма, который конструктивно схож с аналогичным узлом игольчатого принтера. Матрица нагревательных элементов за 3—4 прохода формирует цветное изображение.
Принтеры, использующие струйный перенос расплавленного красителя, называют еще восковыми принтерами с твердым красителем. При печати блоки цветного воска расплавляются и выбрызгиваются на носитель, создавая яркие насыщенные цвета на любой поверхности.
Перечислим основные качества принтеров, определяющие их сравнительные достоинства с точки зрения пользователя.
- Качество и скорость печати - обеспечивает ли принтер необходимое качество печати, и если да, то с какой скоростью.
- Надежность - какова надежность принтера при печати типичных документов и при работе с имеющейся у пользователя бумагой
- Смена красящих элементов - какова продолжительность работы принтера с данным красящим элементом.
- Совместимость с имеющимися программами.
Принтеры практически всегда подключаются к параллельному порт у LPT (Line Printer, 25-ти контактный Sub-D разъем). Редко встречаются беспроводные инфракрасные принтеры, которые применяются в основном пользователями PC типа notebook.
Плоттер (графопостроитель
)

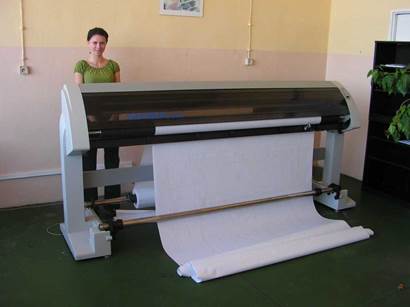

Рис. 7 Плоттер http://images.yandex.ru/yandsearch
Плоттер является устройством вывода, которое применяется только в специальных областях. Плоттеры обычно используются совместно с программами САПР. Результат работы практически любой такой программы — это комплект конструкторской или технологической документации, в которой значительную часть составляют графические материалы. Таким образом, вотчиной плоттера являются чертежи, схемы, графики, диаграммы и т. п. Для этого плоттер оборудован специальными вспомогательными средствами. Поле для черчения у плоттеров соответствует форматы А4 - А0.
Все современные плоттеры можно отнести к двум большим классам;
- планшетные для форматов АЗ—А2 (реже А1—А0) с фиксацией листа электрическим, реже магнитным или механическим способом
- барабанные (рулонные) плоттеры для печати на бумаге формата А1 или А0, с роликовой подачей листа, механическим или вакуумным прижимом
Барабанные плоттеры используют рулоны бумаги длиной до нескольких десятков метров и позволяют создавать длинные чертежи и рисунки.
По каким же критериям лучше выбирать принтер?
1) Если вам принтер нужен для того, чтобы периодически печатать личные документы, то вам подойдет самый дешевый струйный принтер.
2) Если вы будете очень много печатать документов, в первую очередь черно-белых, то нужно покупать лазерный принтер, или струйный, но с возможностью безпроблемной перезаправки чернил (посоветуйтесь с продавцами).
3) Если вы хотите делать только личные качественные фотографии, тогда нужен фотопринтер с 6-цветной печатью.
4) А если вы будете много печатать документов и цветных фотографий - тогда вам нужен фотопринтер с возможностью подключения системы непрерывной подачи чернил (СНПЧ).
Как выбрать монитор?
1) Диагональ экрана и рабочее разрешение монитора
Первое, что нужно решить, выбирая жк-монитор – какая диагональ экрана устроит вас по размеру и цене. Нет смысла покупать большой монитор, если вы работаете только с офисными приложениями. Но, если вы используете компьютер не только для работы, но и для просмотра кино, вам стоит обратить внимание на мониторы диагонали от 19 дюймов с отношением сторон 16:9 или 16:10, на которых комфортно смотреть киноленты.
2) Время отклика пикселя монитора
В технических характеристиках монитора обязательно указывается время отклика пикселей, измеряемое в миллисекундах. Для того, что вы могли смотреть видео, монитор должен отображать 25 кадров в секунду, то есть один кадр должен быть длиной не более 40 миллисекунд. Но, время отклика современных мониторов намного выше этой цифры и колеблется от 2 до 16 мс
3) Яркость и контрастность монитора
Две важные характеристики, которые нужно учитывать при выборе жк-монитора: яркость и контрастность. От уровня яркости зависит - насколько вы будете свободны при выборе места для монитора. А хорошие показатели контрастности вы оцените во время компьютерных сражений и просмотра фильмов.
4) Интерфейсы монитора
Для того, чтобы монитор показывал качественное изображение, не достаточно выбрать модель с лучшими параметрами. При подключении внешних устройств вам нужно, чтобы качество сигнала не потерялось в процессе передачи. Поэтому, выбирая жк-монитор, обратите внимание на наличие DVI порта.
5) Дополнительные возможности монитора
Кроме технических характеристик при выборе жк-монитора нужно обязательно учитывать насколько удобно вам будет работать с ним. Представьте, как монитор будет смотреться в вашей комнате, оцените толщину, цвет рамки, удобство подставки и крепления.
