Введение

В процессе обучения в Донском государственном техническом университете, учеба совмещалась с работой в фитнес-центре.

В данной работе представлен проект автоматизированного рабочего места, предназначенного для работы с клиентами и использования клиентских баз данных.

Основная задача – это создание программного обеспечения для автоматизированного рабочего места регистрации и документирования комплекса средств автоматизации. Разработка обеспечивает следующие функции:

· получение и регистрацию данных о состоянии объекта управления;

· позволяет человеку производить анализ полученных данных и на основании их оперативно реагировать на изменения, возникающие в системе;

· повышает эффективность работы оператора за счет наглядного представления данных на экране монитора и тем самым сокращает работу оператора с бумагами.

С целью обеспечения возможности взаимодействия человека с системой, с целью доступа к результатам регистрации информации, появляется необходимость реализовать в рамках АСУ АРМ, представляющее собой совокупность программно-аппаратных средств, обеспечивающих взаимодействия человека с PC в интерактивном режиме.

Вся информация, циркулирующая в системе, в процессе управления функционированием технических средств системы получения результатов регистрации информации, после обработки в вычислительном комплексе (ВК) специально разработанными алгоритмами в формализованном виде поступает в АРМ. АРМ в свою очередь, реализует следующие функции:

· прием данных;

· выдачу информации;

· регистрацию поступившей информации в памяти PC;

· документирование данных, размещенных в информационных массивах.

Регистрация – это сохранение в памяти PC информации, поступающей в систему или циркулирующей в системе в некоторых информационных массивах, организованных как базы данных. Также необходимо обеспечить сохранение всей информации о техническом состоянии устройств, поступающих в систему или циркулирующей в системе.

Документирование – это по сути представление на экране монитора при принтере выборки из этих информационных массивов (баз данных) в заданной, удобной для дальнейшего анализа, форме.

Хранение информации в памяти PC в виде информационных массивов и возможность представления выборок из этих информационных массивов на экран монитора и принтер для обеспечения успешного взаимодействия человек-система – задачи регистрации и документирования информации, которые были поставлены перед создателями АРМ.

Также в выполняемом проекте рассмотрена структура сети фитнес-центра.

Техническое задание

Разработать систему управления фитнес-центром, автоматизированное рабочее место, предназначенное для выполнения регистрации клиентов и с использованием специализированных прикладных программных математических пакетов.

На входе АРМ

- исходные данные для проведения работ;

- нормы, связанные с проведением расчетов;

- методические указания.

На выходе АРМ

- отчетные документы по проведению работы

- результаты работы центра

Задачи:

· Работа со справочной и нормативной информацией.

· Расчет платежной ведомости организации

· Ведение файла, в котором отражается выдача различных льгот в подведомственной организации..

· Работа с главной книгой.

· документов и ручного пересчета, на компьютерный учет в системе 1С:Предприятие 7.7, т.е. автоматизировать процесс купли-продажи перевод бухгалтерии и непосредственно торговли, с бумажных товара;

· составление и распечатка в данной программе отчетов;

· без арифметических расчетов обеспечить подготовку, заполнение и проводку первичной документации;

· обеспечить обращение к данным и отчетам за прошлый период, т.е. вести архив;

· создать оптимальную структуру управления АРМ и повысить работу оператора.

Аппаратное обеспечение АРМ

Выбор аппаратного обеспечения осуществляем исходя из необходимости выполнения задач, решаемых АРМ.

Рисунок 1 - Структурная схема аппаратного обеспечения АРМ

Для данного АРМ необходима следующая конфигурация персонального компьютера:

- Процессор с частотой не ниже 3000 МГц;

- ОЗУ не меньше 1024 Мб;

- Видеокарта не меньше 256 Мб;

- Накопитель на жестких магнитных дисках объемом не меньше 200 Гб;

- Накопитель на гибких магнитных дисках 3,5"

- DVDDrive

Периферийные устройства :

- LCD монитор, поддерживающий высокие разрешения;

- Сетевая карта;

- Звуковая карта;

- Клавиатура;

- Мышь.

Требования к техническому обеспечению:

1. высокая производительность вычислительной техники (ВТ). При проектировании используется оптимизационный алгоритм, требующий больших вычислительных процессов. Единственный выход, чтобы повысить быстродействие, использовать высокопроизводительную вычислительную технику;

2. техника должна иметь развитую периферийную аппаратуру;

3. Комплекс технических средств должен позволять параллельную разработку подсистем проектируемой системы одновременно разными конструкторами;

4. Конструкторская база данных единая для всех АРМ, входящих в сеть. База данных установлена на сервере.

Программное обеспечение АРМ

– операционная система WindowsXP, которая обеспечивает загрузку вспомогательных программ и выполнение необходимых оператору работ;

– Word 2003 для редактирования и форматирования текстов;

– "1С:Бухгалтерия", необходимая непосредственно для ведения бухгалтерского учета, в частности для оформления первичной документации.

С помощью "1С:Бухгалтерии" ведется многомерный и многоуровневый аналитический учет. Решается задача одновременной работы с несколькими планами счетов. Определенный набор учетных функций, заложенный в алгоритм программы, позволяет реализовать основные учетные процедуры: ведение счетов, двойная запись, принцип сбалансированности и т.п.

Прикладная часть программы содержит следующий набор инструментов: план счетов, экранные формы первичных документов, журналы, отчеты и пр. Кроме того, система включает средства, позволяющие изменить конфигурацию программы для нужд конкретной организации независимо от объема ее деятельности.

Рисунок 2 – Классификация ПО.

- Операционная система (ОС);

- ПО для разработки графической документации

В качестве операционной системы (ОС) рекомендуется использовать Microsoft Windows XP как наиболее устойчивую в работе, простую в использовании и т.д.

Минимальные системные требования, предъявляемые этой ОС к ПК:

- Pentium процессор совместимый 800Mhz или выше;

- 64Mb ОЗУ или выше;

- 3 Гб свободного дискового пространства или более;

- CD-ROM или привод;

- дисковод 3,5"/1.44Mb;

- Мышь Microsoft или совместимая;

- Видео карта и монитор VGA с поддержкой высокого разрешения;

Для оснащения АРМ ПО будем использовать пакет 1C-Бухгалтерия, как наиболее эффективный и производительный программный продукт.

Структурная схема программного обеспечения АРМ будет иметь вид:

Рис. 3 Структурная схема программного обеспечения АРМ

Задачи, решаемые с помощью данных программ

Информационное обеспечение АРМ

После того, как требования к системе определены и в основном предопределен процесс, начинается определение требований к входным данным и их формам. Не менее важным по своему значению является определение формы для выходной информации, которая в той или иной степени предопределяет процесс, метод и требования к входным данным.

При переходе от автоматизации определенных процессов предметной области к созданию автоматизированных информационных систем требуется не только взаимоувязка приложений, но и качественно новый подход к организации данных. Этот подход состоит в использовании единого хранилища – базы данных. Отдельные пользователи перестают быть владельцами тех или иных данных. Все данные накапливаются и хранятся централизованно. В памяти PC создается динамически обновляемая модель предметной области, которая обеспечивает соответствие БД текущему состоянию предметной области в режиме реального времени.

Рисунок 4 – Структура БД

Общая структура сети фитнес-центра

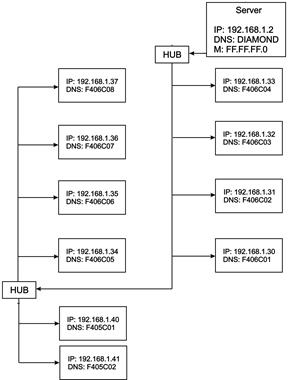

Рисунок 5. – Структура сети.

Данная структура отражает взаимосвязь всех АРМ имеющихся на предприятии и соединенных в локальную сеть с помощью HUB.

1. Компьютер управляющего. Имея связь со всеми рабочими местами принимает отчёты о проделанной работе по локальной сети.

2-10. Подчинённые компьютеры. Работают с клиентскими базами данных, на них начисляется заработная плата сотрудникам, разрабатываются рекламные акции.

1. Схема помещения

Рисунок 6. – Планировка АРМ.

Заведующий:

Администратор зала:

Тахогенератор - электрический генератор, применяемый для измерения частоты вращения или углового ускорения валов различных машин и механизмов. Возбуждение тахогенераторов осуществляется от постоянных магнитов. Тахогенераторы устойчиво работают в системах обратной связи в диапазоне от номинальной до 0,02 номинальной частоты вращения. Предназначены для преобразования мгновенных значений частоты вращения вала (ротора) какой-либо машины или механизма в электрический сигнал.

Расчет надежности для локальной сети

В реальных условиях функционирование многих схем осуществляется при ограниченном запасе и ограниченных людских ресурсах, обусловленных восстановлением вышедших из строя систем. В частности задача состоит в том, чтобы рассчитать характеристики надежности при наличии только одной единицы запасного оборудования.

Имеется сеть, состоящая из 10 компьютеров. Для замены вышедших из строя компьютеров имеется 2 запасных. Отказавшая машина заменяется запасной, если такая имеется в наличии, а отказавшая поступает в ремонт. Сеть обслуживает 4 оператора, который восстанавливает неисправные компьютеры. Время восстановления одной машины является случайной величиной. Однако в расчетах принимаем среднее время одного восстановления 124ч. Время наработки на отказ, как и время восстановления, будем считать распределенным по экспоненциальному закону с параметрами.

Любая система характеризуется как основными (чувствительность приема, точность получения информации, мощность излучения и т.д.) так и вспомогательными параметрами (масса, габариты, удобство управления, внешний вид и т.д.).

В зависимости от того, в какой степени в данный момент времени аппаратура соответствует требованиям, оговоренным как в отношении основных, так и вспомогательных параметров различают:

- исправное

- неисправное

- работоспособное состояние

Работоспособность - это состояние, при котором система соответствует всем требованиям установленным в отношении основных параметров.

Надежность - это свойство объекта выполнять заданные функции, сохраняя во времени значения установленных и эксплуатационных показателей в заданных пределах в соответствии с заданными режимами и условиями использования, а также хранения и транспортировки.

Безотказность - это свойство аппаратуры сохранять работоспособность в течении некоторого времени или некоторой наработки.

Долговечность - это свойство аппаратуры сохранять работоспособность до предельного состояния с необходимыми перерывами на тех обслуживание и ремонт.

Ремонтопригодность - это свойство аппаратуры, заключающееся в приспосабливаемости предупреждению и обнаружению отказов.

Сохраняемость - это свойство аппаратуры сохранять исправное работоспособное состояние в течении или после хранения.

Надежность аппаратуры зависит от многих факторов, воздействие которых носит случайный характер. Поэтому математический аппарат теории надежности основан на теории вероятности, а оценка показателей надежности производится статистическим методом обработки результатов большого числа испытаний.

Расчет надежности компьютерной сети проводится при следующих допущениях:

1. Вероятность безотказной работы аппаратуры изменяется по экспоненциальному закону;

2. Специальные методы повышения надежности (резервирование, сокращение времени работы аппаратуры);

3. Нагрузки аппаратуры номинальные, а время работы их одинаковое и равно времени работы всей системы;

Все элементы в структурной схеме надежности соединены последовательно.

Рассчитаем основные характеристики надежности компьютерной сети.

Суммарная интенсивность отказов модуля рассчитывается по формуле (1):

(1)

где m_i – количество наименований элементов i-го блока.

Суммарная интенсивность отказов модуля с учетом условий эксплуатации расчитывается по формуле (2):

где k_э - коэффициент, учитывающий условия эксплуатации, k_э = 1.5

Тогда:

Интенсивность отказов показывает, какое количество изделий исправно работающих до момента t откажет в следующую единицу времени.

где n - количество изделий отказавших в интервал времени Dt,

Dt - интервал времени наблюдения,

N(t) - количество изделий исправно работающих до момента времени t.

Интенсивность отказов для аппаратуры подразделяется на 3 этапа:

- Для первого этапа характерно большое количество отказов, которое называется внезапным или катастрофическим, обусловленным скрытыми дефектами производства и аппаратуры в целом. Нужно чтоб этот этап был завершен на заводе изготовителе. С этой целью сеть подвергают тренировке, т.е. кратковременной работе в режиме перегрузки. При работе в составе блока аппаратуру в целом ставят на прогон. Время первого этапа - десятки часов.

- Второй этап - здесь скрытые дефекты уже выявлены, старение и износ еще не наступили. Задача проектировщиков и эксплуатационников продлить во времени этот этап.

- Третий этап - резко возрастают отказы, связанные со старением и износом аппаратуры. Ее отправляют на кап. ремонт.

Найдем среднюю наработку модуля на отказ по формуле (4):

Вероятность безотказной работы модуля найдем по формуле (5):

	(5)

Вероятность безотказной работы равна 0.9

Методы повышения надежности:

На этапе проектирования:

Максимальное упрощения аппаратуры, но не в ущерб заданным выходным параметрам

установка в сеть аппаратуры с высокими показателями надежности

облегчение электрических и тепловых режимов. Для облегчения электрического режима необходимо чтоб коэффициент загрузки ЭРЭ был меньше 1:

Защита сети от неблагоприятных факторов окружающей среды:

· удары

· вибрация

· микрофлора

· перепад давления

· влажность и т.д.

Обеспечение ремонтопригодности.

На этапе производства аппаратуры:

Точное соблюдение требований технологии и другой документации на всех участках производства. Обеспечение ретмичности работы и высококвалифицированный тех. контроль.

Входной контроль материалов и комплектующих.

Автоматизация и механизация сборочно-монтажных и подготовительных работ.

Применение новых современных технологических приемов.

Соблюдение культура производства.

На этапе эксплуатации:

Высококачественное выполнение всех профилактических мероприятий.

Обязательная инструментальная проверка, а при необходимости и тренировка компьютеров установленных взамен вышедших из строя.

Хорошая подготовка обслуживающего персонала.

Полный расчет структурной и эксплуатационной надежности выполняется с учетом реального закона распределения и всех факторов, влияющих на работу системы.

Исходной информацией для расчета является схема сети, перечень и характеристика составных частей, условия эксплуатации и режимы работы компьютеров, интенсивность отказов и поправочные коэффициенты.

Средняя интенсивность отказов для всех элементов i-го типа с учетом поправочных коэффициентов по формуле (8) равна:

; (8)

где: a = 1,2¸2 - коэффициент эксплуатации;

К_j – j-й поправочный коэффициент.

Суммарная интенсивность отказов при температуре t⁰ - l_t расчитана по формуле (9):

(9)

При t⁰ = 20⁰ l_t =5,0*10^-6 час^-1 .

Средняя наработка на отказ – Т_СР :

(10)

Вероятность безотказной работы Р(10^-4 )

(11)

Коэффициент готовности К_Г :

(12)

где: t_В – время на профилактику оборудования на среднее время наработки на отказ. t_В = (0,01¸0,05)Т_СР . Принимаем t_В = 20 час.

Ожидаемая вероятность безотказной работы Р_Э (t):

Р_Э (t) = P(t)K_Г (1-К_ПР ); (13)

где: К_ПР = 0,05 – коэффициент профилактики.

Р_Э (10^-4 ) = 0,85*0,99*0,95 = 0,834.

Из выше сказанного следует ожидаемая вероятность безотказной работы сети, с учетом всех коэффициентов равна 0.834.

Обеспечение безопасности АРМ

На рабочем месте должны быть предусмотрены меры защиты от возможного воздействия опасных и вредных факторов производства. Уровни этих факторов не должны превышать предельных значений, оговоренных правовыми, техническими и санитарно-техническими нормами. Эти нормативные документы обязывают к созданию на рабочем месте условий труда, при которых влияние опасных и вредных факторов на работающих либо устранено совсем, либо находится в допустимых пределах.

Работа с компьютером характеризуется значительным умственным напряжением и нервно-эмоциональной нагрузкой операторов, высокой напряженностью зрительной работы и достаточно большой нагрузкой на мышцы рук при работе с клавиатурой ЭВМ. Большое значение имеет рациональная конструкция и расположение элементов рабочего места, что важно для поддержания оптимальной рабочей позы человека-оператора.

Проектирование рабочих мест, снабженных видеотерминалами, относится к числу важных проблем эргономического проектирования в области вычислительной техники.

Рабочее место и взаимное расположение всех его элементов должно соответствовать антропометрическим, физическим и психологическим требованиям. Большое значение имеет также характер работы. В частности, при организации рабочего места оператора-программиста должны быть соблюдены следующие основные условия: оптимальное размещение оборудования, входящего в состав рабочего места и достаточное рабочее пространство, позволяющее осуществлять все необходимые движения и перемещения.

К основным эргономическим задачам организации рабочего места относятся:

- определение пространственных параметров рабочего места и его элементов, соответствующих антропометрическим характеристикам контингента работающих;

- оптимальное размещение элементов рабочего места относительно пользователя на основе анализа его деятельности.

Помещения, оснащенные дисплеями, располагаются в северной или северо-восточной части здания. В случае если же помещение ориентировано на юг, предусмотрены солнцезащитные устройства (жалюзи, шторы и т.п.).

Объем производственных помещений на одного работающего составляет не менее 15м³ , а площадь помещений - не менее 4.5м² .

Помещение оборудовано установками кондиционирования воздуха. Системы вентиляции и кондиционирования воздуха оснащены устройствами для виброгашения и шумопоглощения, обеспечивающими снижение шума до допустимых значений для данного вида работ.

Для искусственного освещения помещений, в которых используют дисплеи, применяется система комбинированного освещения. Предусмотрено устройство рабочего и эвакуационного освещения.

В помещениях, в которых находятся ПЭВМ (если автоматическая система пожаротушения не обязательна), имеются переносные углекислотные огнетушители из расчета 2 шт на каждые 20 м² площади помещения с учетом предельно-допустимой концентрации огнетушащего вещества.

Персональные компьютеры после окончания работы на них выключаются из сети.

1C – Предприятие

1С:Предприятие позволяет работать с информационными базами в варианте «клиент-сервер». Под вариантом «клиент-сервер» понимается архитектура, подразумевающая наличие 3-х программных уровней:

• клиентское приложение 1C:Предприятия;

• сервер 1С:Предприятия;

• сервер баз данных.

Клиентское приложение 1C:Предприятия - это и есть 1С:Предприятие, с которым работает конечный пользователь. Для того, чтобы 1С:Предприятие получило возможность работать с информационными базами в варианте «клиент-сервер», обычная установка, позволяющая работать с файловым вариантом информационной базы, должна быть дополнена специализированными компонентами доступа к серверу 1C:Предприятия. При этом 1C:Предприятие, имеющее возможность работать в варианте «клиент-сервер», не утрачивает возможности работы и в файловом варианте. Выбор необходимого набора компонент осуществляется при установке 1С:Предприятия.

Сервер 1С:Предприятия - это специализированное серверное приложение, через которое осуществляется доступ к информационной базе в варианте «клиент-сервер». Сервер 1С:Предприятия образует промежуточный программный слой между клиентским приложением и сервером баз данных. Клиентские приложения не имеют непосредственного доступа к серверу баз данных. Для доступа к информационной базе клиентское приложение взаимодействует с сервером 1С:Предприятия. При этом, помимо простой передачи данных от клиентского приложения серверу баз данных, сервер 1C:Предприятия выполняет и ряд других задач. В частности, в среде сервера 1С:Предприятия может быть организовано выполнение достаточно сложных обработок, написанных на встроенном языке 1С:Предприятия.

Кроме того на сервере 1С:Предприятия хранятся файлы, содержащие журналы регистрации информационных баз, зарегистрированных на данном сервере 1С:Предприятия, а также файлы, содержащие некоторые настройки параметров информационных баз. Все эти данные не являются жизненно необходимыми для работы с информационными базами, и их потеря не приведет к неработоспособности информационных баз.

Сервер 1С:Предприятия представляет собой приложение СОМ+, которое может быть установлено на компьютере, работающем под управлением Microsoft Windows 2000/XP/Server 2003. Установка и настройка сервера 1C:Предприятия выполняются программой установки 1С:Предприятия. Имя сервера 1C:Предприятия соответствует сетевому имени компьютера.

Сервер баз данных. Хранение жизненно важных данных информационных баз 1C:Предприятия в варианте «клиент-сервер» обеспечивается сервером баз данных. В качестве сервера баз данных в 1C:Предприятии используется Microsoft SQL Server 2000. При этом каждая информационная база целиком сохраняется в отдельной базе данных Microsoft SQL Server.

Отдельно следует сказать про распределение составляющих по компьютерам. Из приведенной выше схемы можно сделать вывод, что каждое клиентские приложения 1C:Предприятия, сервер 1С:Предприятия и сервер баз данных должны исполняться на отдельных компьютерах. Это не совсем так. В реальности клиентские приложения 1С:Предприятия, сервер 1C:Предприятия и сервер баз данных могут быть распределены по компьютерам достаточно произвольным образом. Все вместе они вполне могут работать и на одном компьютере. Однако, в большинстве практических случаев, клиентские приложения исполняются на отдельных компьютерах конечных пользователей, в то время как сервер 1C:Предприятия и сервер баз данных, в зависимости от обстоятельств, могут выполняться как на одной, так и на двух отдельных машинах. И тот, и другой варианты являются совершенно нормальными в техническом отношении. При относительно небольшой нагрузке сервер 1C:Предприятия и сервер баз данных вполне могут работать на одном компьютере. И этот вариант является вполне приемлемым для тех случаев, когда ресурсов одного компьютера хватает для выполнения функций сервера 1С:Предприятия и сервера баз данных. А если один компьютер не справляется с выполнением всех функций, сервер 1С:Предприятия и сервер баз данных могут быть разнесены на отдельные машины.

Требования к аппаратуре и программному обеспечению

Никаких особенных требований к компьютерам конечных пользователей для организации работы 1C: Предприятия с информационными базами в варианте «клиент-сервер» не предъявляется, поэтому требования к аппаратуре и программному обеспечению не отличаются от требований 1С:Предпрития при работе с файловым вариантом информационной базы.

Требования к компьютеру на котором исполняется сервер 1C:Предприятия можно сформулировать следующим образом:

• процессор не ниже Pentium III 866 МГц. Допустимо и даже желательно использование многопроцессорных машин, так как наличие нескольких процессоров благотворно сказывается на пропускной способности сервера 1С:Предприятия, особенно в случае интенсивной работы нескольких пользователей

• оперативная память не менее 256 Мбайт (рекомендуется 512 Мбайт и выше). И хотя сервер 1С:Предприятия 8.0 может исполняться в достаточно небольших объемах памяти, в пиковых ситуациях его потребности могут быть весьма значительными;

• особых требований к дисковой подсистеме со стороны сервера 1С:Предпритяия нет, так как он сам не ведет интенсивной работы с дисковыми файлами;

• операционная система MS Windows 2000/XP/Server 2003, то есть включающая средства СОМ+.

• требуется наличие USB-порта для подключения ключа аппаратной защиты сервера 1C:Предприятия.

Требования к серверу баз данных главным образом определяются требованиями Microsoft SQL Server 2000. В качестве сервера баз данных может использоваться любой компьютер, на котором может работать Microsoft SQL Server 2000. Формально требования могут быть сформулированы следующим образом:

• операционная система: в соответствии с требованиями Microsoft SQL Server 2000;

• аппаратура: в соответствии с требованиями Microsoft SQLServer 2000;

• Microsoft SQL Server 2000 + Service Pack 2.

В качестве примечания можно указать, что сервер 1C:Предприятия и сервер баз данных при работе создают примерно одинаковую нагрузку на компьютеры, на которых они исполняются. Поэтому в случае, если сервер 1C:Предприятия и сервер баз данных разнесены на разные компьютеры, то их характеристики должны быть примерно одинаковыми для обеспечения сбалансированности нагрузки.

В случае, если сервер 1C:Предприятия и сервер баз данных разнесены на разные компьютеры, то на производительности всей системы может сильно сказываться пропускная способность сетевого соединения между компьютером сервера 1C: Предприятия и компьютером сервера баз данных. Вплоть до того, что в некоторых случаях разнесение функций сервера 1C: Пред приятия и сервера баз данных на разные машины вместо ожидаемого увеличения производительности может дать его снижение, за счет потерь при передаче данных между сервером 1С:Предприятия и сервером баз данных.

Заключение

В процесс проведения курсового проекта был разработан АРМ администратора фитнес-центра, подобрано необходимое аппаратное обеспечение, а так же спроектирована локальная сеть. Требования технического задания выполнены.

Произведен расчет надежности локальной сети.
