Кафедра «Электронно-вычислительная аппаратура»
Курсовая работа по дисциплине
«Локальные вычислительные сети»
на тему:
«Проектирование ЛВС»
Москва 2007 г.
Аннотация
В данной курсовой работе требуется разработать схему локальной вычислительной сети в соответствии с ТЗ.
Содержание
1.
Техническое задание
2. Проектирование ЛВС
3.
Построение таблиц маршрутизации
3
.1. Маршрутизатор
R
1
3
.2. Маршрутизатор
R
2
3
.
3
. Маршрутизатор
R
3
3
.
4
. Маршрутизатор
R
4
3
.5. Маршрутизатор
R
5
3
.6. Рабочая станция
192.168.17.6
3.7. Рабочая станция
192.168.15.8
3
.8. Рабочая станция
192.168.16.7
3
.9. Рабочая станция
192.168.14.9
3
.10. Рабочая станция
192.168.18.5
3
.11. Рабочая станция
192.168.19.4
4. Сегментирование сети с помощью
VLAN
5. Настройка
VLAN
на коммутаторе
CISCO
1.
Техническое задание
Спроектировать локально-вычислительную сеть, состоящую не менее чем из 4 маршрутизаторов и имеющую не менее 5 сетей 3 уровня. Спроектированную сеть необходимо изобразить графически для каждого из уровней (одна схема для сетевого, другая для канального). Составить таблицы маршрутизации для всех маршрутизаторов, а также для рабочей станции каждого сегмента сети. Иметь один маршрут по умолчанию. При проектировании сети использовать технологии Ethernet и VLAN.

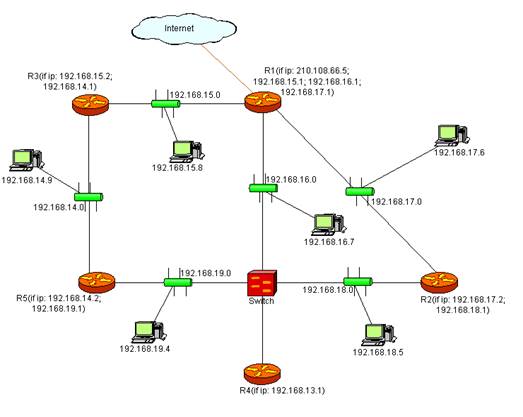

2. Проектирование ЛВС
Спроектированная сеть на сетевом и канальном уровнях выглядит одинаково.
3.
Построение таблиц маршрутизации
3
.1 Маршрутизатор
R
1
| Адрес сети назначения |
Маска сети |
Адрес шлюза |
Интерфейс |
Метрика |
| 0.0.0.0 |
0.0.0.0 |
/*Internet*/ |
210.108.66.5 |
- |
| 192.168.16.0 |
255.255.255.0 |
192.168.16.1 |
192.168.16.1 |
0 |
| 192.168.17.0 |
255.255.255.0 |
192.168.17.1 |
192.168.17.1 |
0 |
| 192.168.18.0 |
255.255.255.0 |
192.168.17.2 |
192.168.17.1 |
1 |
| 192.168.14.0 |
255.255.255.0 |
192.168.15.2 |
192.168.15.1 |
1 |
| 192.168.18.0 |
255.255.255.0 |
192.168.13.1 |
192.168.16.1 |
1 |
| 192.168.19.0 |
255.255.255.0 |
192.168.15.2 |
192.168.15.1 |
2 |
| 192.168.19.0 |
255.255.255.0 |
192.168.13.1 |
192.168.16.1 |
1 |
| 192.168.13.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
0 |
| 192.168.15.0 |
255.255.255.0 |
192.168.15.1 |
192.168.15.1 |
0 |
3
.2 Маршрутизатор
R
2
| Адрес сети назначения |
Маска сети |
Адрес шлюза |
Интерфейс |
Метрика |
| 0.0.0.0 |
0.0.0.0 |
192.168.17.1 |
192.168.17.2 |
- |
| 192.168.16.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
0 |
| 192.168.17.0 |
255.255.255.0 |
192.168.17.2 |
192.168.17.2 |
0 |
| 192.168.18.0 |
255.255.255.0 |
192.168.18.1 |
192.168.18.1 |
1 |
| 192.168.14.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
0 |
| 192.168.19.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
0 |
| 192.168.13.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
0 |
| 192.168.15.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
0 |
3
.
3
Маршрутизатор
R
3
| Адрес сети назначения |
Маска сети |
Адрес шлюза |
Интерфейс |
Метрика |
| 0.0.0.0 |
0.0.0.0 |
192.168.15.1 |
192.168.15.2 |
- |
| 192.168.14.0 |
255.255.255.0 |
192.168.14.1 |
192.168.14.1 |
0 |
| 192.168.17.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
0 |
| 192.168.18.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
0 |
| 192.168.16.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
0 |
| 192.168.19.0 |
255.255.255.0 |
192.168.14.2 |
192.168.14.1 |
1 |
| 192.168.13.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
0 |
| 192.168.15.0 |
255.255.255.0 |
192.168.15.2 |
192.168.15.2 |
0 |
3
.
4
Маршрутизатор
R
4
| Адрес сети назначения |
Маска сети |
Адрес шлюза |
Интерфейс |
Метрика |
| 192.168.15.0 |
255.255.255.0 |
192.168.16.1 |
192.168.13.1 |
1 |
| 192.168.14.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
0 |
| 192.168.17.0 |
255.255.255.0 |
192.168.16.1 |
192.168.13.1 |
1 |
| 192.168.18.0 |
255.255.255.0 |
192.168.13.1 |
192.168.13.1 |
0 |
| 192.168.16.0 |
255.255.255.0 |
192.168.13.1 |
192.168.13.1 |
0 |
| 192.168.19.0 |
255.255.255.0 |
192.168.13.1 |
192.168.13.1 |
0 |
| 192.168.13.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
0 |
3
.5 Маршрутизатор
R
5
| Адрес сети назначения |
Маска сети |
Адрес шлюза |
Интерфейс |
Метрика |
| 0.0.0.0 |
0.0.0.0 |
192.168.14.1 |
192.168.14.2 |
- |
| 192.168.14.0 |
255.255.255.0 |
192.168.14.2 |
192.168.14.2 |
0 |
| 192.168.17.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
0 |
| 192.168.18.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
0 |
| 192.168.16.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
0 |
| 192.168.19.0 |
255.255.255.0 |
192.168.19.1 |
192.168.19.1 |
0 |
| 192.168.13.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
0 |
| 192.168.15.0 |
255.255.255.0 |
192.168.14.1 |
192.168.14.2 |
1 |
3
.6 Рабочая станция
192.168.17.6
| Адрес сети назначения |
Маска сети |
Адрес шлюза |
Интерфейс |
| 127.0.0.0 |
255.0.0.0 |
127.0.0.1 |
127.0.0.1 |
| 0.0.0.0 |
0.0.0.0 |
192.168.17.1 |
192.168.17.6 |
| 192.168.17.255 |
255.255.255.255 |
192.168.17.6 |
192.168.17.6 |
| 255.255.255.255 |
255.255.255.255 |
192.168.17.6 |
192.168.17.6 |
| 192.168.16.0 |
255.255.255.0 |
192.168.17.1 |
192.168.17.6 |
| 192.168.19.0 |
255.255.255.0 |
192.168.17.1 |
192.168.17.6 |
| 192.168.13.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
| 192.168.15.0 |
255.255.255.0 |
192.168.17.1 |
192.168.17.6 |
| 192.168.14.0 |
255.255.255.0 |
192.168.17.1 |
192.168.17.6 |
| 192.168.17.0 |
255.255.255.0 |
192.168.17.6 |
192.168.17.6 |
| 192.168.18.0 |
255.255.255.0 |
192.168.17.2 |
192.168.17.6 |
3.7 Рабочая станция
192.168.15.8
| Адрес сети назначения |
Маска сети |
Адрес шлюза |
Интерфейс |
| 127.0.0.0 |
255.0.0.0 |
127.0.0.1 |
127.0.0.1 |
| 0.0.0.0 |
0.0.0.0 |
192.168.15.1 |
192.168.15.8 |
| 192.168.15.255 |
255.255.255.255 |
192.168.15.8 |
192.168.15.8 |
| 255.255.255.255 |
255.255.255.255 |
192.168.15.8 |
192.168.15.8 |
| 192.168.16.0 |
255.255.255.0 |
192.168.15.1 |
192.168.15.8 |
| 192.168.19.0 |
255.255.255.0 |
192.168.15.2 |
192.168.15.8 |
| 192.168.13.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
| 192.168.15.0 |
255.255.255.0 |
192.168.15.8 |
192.168.15.8 |
| 192.168.14.0 |
255.255.255.0 |
192.168.15.2 |
192.168.15.8 |
| 192.168.17.0 |
255.255.255.0 |
192.168.15.1 |
192.168.15.8 |
| 192.168.18.0 |
255.255.255.0 |
192.168.15.1 |
192.168.15.8 |
3
.8 Рабочая станция
192.168.16.7
| Адрес сети назначения |
Маска сети |
Адрес шлюза |
Интерфейс |
| 127.0.0.0 |
255.0.0.0 |
127.0.0.1 |
127.0.0.1 |
| 0.0.0.0 |
0.0.0.0 |
192.168.16.1 |
192.168.16.7 |
| 192.168.16.255 |
255.255.255.255 |
192.168.16.7 |
192.168.16.7 |
| 255.255.255.255 |
255.255.255.255 |
192.168.16.7 |
192.168.16.7 |
| 192.168.16.0 |
255.255.255.0 |
192.168.16.7 |
192.168.16.7 |
| 192.168.19.0 |
255.255.255.0 |
192.168.13.1 |
192.168.16.7 |
| 192.168.13.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
| 192.168.15.0 |
255.255.255.0 |
192.168.16.1 |
192.168.16.7 |
| 192.168.14.0 |
255.255.255.0 |
192.168.13.1 |
192.168.16.7 |
| 192.168.17.0 |
255.255.255.0 |
192.168.16.1 |
192.168.16.7 |
| 192.168.18.0 |
255.255.255.0 |
192.168.13.1 |
192.168.16.7 |
3
.9 Рабочая станция
192.168.14.9
| Адрес сети назначения |
Маска сети |
Адрес шлюза |
Интерфейс |
| 127.0.0.0 |
255.0.0.0 |
127.0.0.1 |
127.0.0.1 |
| 0.0.0.0 |
0.0.0.0 |
192.168.14.1 |
192.168.14.9 |
| 192.168.14.255 |
255.255.255.255 |
192.168.14.9 |
192.168.14.9 |
| 255.255.255.255 |
255.255.255.255 |
192.168.14.9 |
192.168.14.9 |
| 192.168.16.0 |
255.255.255.0 |
192.168.14.1 |
192.168.14.9 |
| 192.168.19.0 |
255.255.255.0 |
192.168.14.2 |
192.168.14.9 |
| 192.168.13.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
| 192.168.15.0 |
255.255.255.0 |
192.168.14.1 |
192.168.14.9 |
| 192.168.14.0 |
255.255.255.0 |
192.168.14.9 |
192.168.14.9 |
| 192.168.17.0 |
255.255.255.0 |
192.168.14.1 |
192.168.14.9 |
| 192.168.18.0 |
255.255.255.0 |
192.168.14.1 |
192.168.14.9 |
3
.10 Рабочая станция
192.168.18.5
| Адрес сети назначения |
Маска сети |
Адрес шлюза |
Интерфейс |
| 127.0.0.0 |
255.0.0.0 |
127.0.0.1 |
127.0.0.1 |
| 0.0.0.0 |
0.0.0.0 |
192.168.18.1 |
192.168.18.5 |
| 192.168.18.255 |
255.255.255.255 |
192.168.18.5 |
192.168.18.5 |
| 255.255.255.255 |
255.255.255.255 |
192.168.18.5 |
192.168.18.5 |
| 192.168.16.0 |
255.255.255.0 |
192.168.13.1 |
192.168.18.5 |
| 192.168.19.0 |
255.255.255.0 |
192.168.13.1 |
192.168.18.5 |
| 192.168.13.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
| 192.168.15.0 |
255.255.255.0 |
192.168.18.1 |
192.168.18.5 |
| 192.168.14.0 |
255.255.255.0 |
192.168.18.1 |
192.168.18.5 |
| 192.168.17.0 |
255.255.255.0 |
192.168.18.1 |
192.168.18.5 |
| 192.168.18.0 |
255.255.255.0 |
192.168.18.5 |
192.168.18.5 |
3
.11 Рабочая станция
192.168.19.4
| Адрес сети назначения |
Маска сети |
Адрес шлюза |
Интерфейс |
| 127.0.0.0 |
255.0.0.0 |
127.0.0.1 |
127.0.0.1 |
| 0.0.0.0 |
0.0.0.0 |
192.168.19.1 |
192.168.19.4 |
| 192.168.19.255 |
255.255.255.255 |
192.168.19.4 |
192.168.19.4 |
| 255.255.255.255 |
255.255.255.255 |
192.168.19.4 |
192.168.19.4 |
| 192.168.16.0 |
255.255.255.0 |
192.168.13.1 |
192.168.19.4 |
| 192.168.19.0 |
255.255.255.0 |
192.168.19.4 |
192.168.19.4 |
| 192.168.13.0 |
255.255.255.0 |
1.0.0.0 |
1.0.0.0 |
| 192.168.15.0 |
255.255.255.0 |
192.168.19.1 |
192.168.19.4 |
| 192.168.14.0 |
255.255.255.0 |
192.168.19.1 |
192.168.19.4 |
| 192.168.17.0 |
255.255.255.0 |
192.168.19.1 |
192.168.19.4 |
| 192.168.18.0 |
255.255.255.0 |
192.168.13.1 |
192.168.19.4 |
4. Сегментирование сети с помощью
VLAN
| VLAN
|
Сегмент
|
| vlan 1 |
192.168.19.0 |
| vlan 2 |
192.168.16.0 |
| vlan 3 |
192.168.18.0 |
| VLAN
ID
|
Номер порта на коммутаторе
|
| 1 |
2 |
3 |
4 |
| vlan 1 |
R5 |
– |
– |
R4 |
| vlan 2 |
– |
R1 |
– |
R4 |
| vlan 3 |
– |
– |
R2 |
R4 |
5. Настройка
VLAN
на коммутаторе
CISCO
Switch>enable
Switch#configure terminal
Switch(config)#interface fastethernet0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 1
Switch(config-if)#end
%SYS-5-CONFIG_I: Configured from console by console
Switch#configure terminal
Switch(config)#vlan 2
Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок.
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз,
а первые результаты появляются уже в течение первых 7 дней.
Зарегистрироваться и Начать продвижение
Switch(config-vlan)#name VLAN2
Switch(config-vlan)#end
%SYS-5-CONFIG_I: Configured from console by console
Switch#configure terminal
Switch(config)#interface fastethernet0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 2
Switch(config-if)#end
%SYS-5-CONFIG_I: Configured from console by console
Switch#configure terminal
Switch(config)#vlan 3
Switch(config-vlan)#name VLAN3
Switch(config-vlan)#end
%SYS-5-CONFIG_I: Configured from console by console
Switch#configure terminal
Switch(config)#interface fastethernet0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 3
Switch(config-if)#end
%SYS-5-CONFIG_I: Configured from console by console
Switch#configure terminal
Switch(config)#interface fastethernet0/4
Switch(config-if)#switchport mode trunk
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to up
Switch(config-if)#
Switch#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
6. Литература
1. Олифер В.Г., Олифер Н.А. Компьютерные сети. Принципы, технологии, протоколы.
|
