Лабораторная работа
Мост автомобиля
Цель работы. Изучить назначение, устройство, принцип действия, конструкцию моста автомобиля.
Содержание работы. Мостом называется агрегат автомобиля, соединяющий колеса одной оси между собой и через подвеску - с несущей системой. Хотя картер моста и не является частью трансмиссии, но в нём, как правило, располагаются её узлы: элементы главной передачи, дифференциал и полуоси. Передний и задний мосты автомобиля воспринимают действующие между опорной поверхностью и рамой или кузовом вертикальные, продольные и поперечные нагрузки, которые передаются элементами подвески. При передаче крутящего момента на ведущем мосту возникает реактивный момент, стремящийся повернуть мост в направлении, противоположном направлению вращения ведущих колес. При торможении на мосты автомобиля действуют тормозные моменты, имеющие обратное направление. Обычно эти моменты передаются от мостов на раму через рессоры, но при балансирной, пневматической и независимой подвесках для их передачи используют рычаги или штанги.
Различают следующие типы мостов: ведущие, управляемые, управляемые ведущие и поддерживающие.
Ведущие мосты применяют в качестве заднего и среднего (или промежуточного) моста; управляемые - в качестве переднего моста заднеприводных автомобилей; а управляемые ведущие - в качестве переднего моста переднеприводных автомобилей или автомобилей со всеми ведущими колесами.
Управляемые задние мосты применяют исключительно на многоприводных автомобилях, предназначенных для движения по бездорожью.
Поддерживающие мосты используют в качестве заднего или промежуточного мостов с целью повышения грузоподъемности автомобиля. Они служат только для передачи вертикальных нагрузок от рамы к колесам.
Ведущий мост выполняют в виде пустотелой балки, внутри которой размещены узлы трансмиссии: главная передача, дифференциал и привод к ведущим колесам (полуоси). Концы балки используются для установки подшипников ступицы колес. Балка имеет фланцы для присоединения опорных дисков или суппортов тормозных механизмов, а также площадки для крепления рессор или кронштейны для установки подвесок других типов.

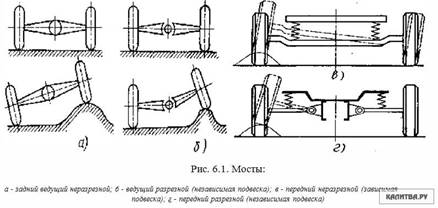

Неразрезные мосты представляют собой жесткие балки, связывающие правые и левые колеса (рис. 6.1, а). В автомобилях с независимой подвеской ведущий мост делают разрезным (рис. 6.1, б). Передний мост выполняют неразрезным при зависимой подвеске (рис. 6.1, в) или разрезным, если подвеска независимая (рис.6.1, г).
Задний мост автомобиля Москвич.

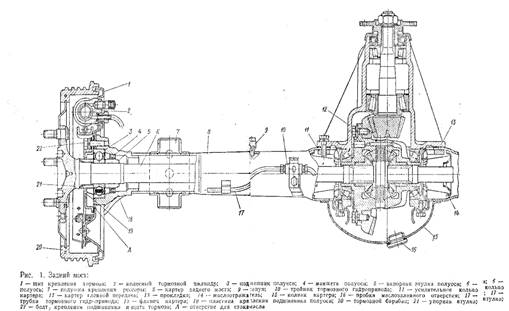

Задний мост (рис. 1) автомобиля включает следующие основные узлы: картер заднего моста, главную передачу, дифференциал и полуоси привода колес. Картер заднего моста служит для установки с необходимым взаимным расположением узлов, передающих крутящий момент к ведущим колесам, и вместе с тем картер является элементом подвески задних колес - воспринимает через рессоры вес автомобиля, приходящийся на задние колеса, и обеспечивает передачу усилий между кузовом и задними колесами.
Картер заднего моста штампованный, в концы картера запрессованы и приварены кованые стальные фланцы, проходящие окончательную механическую обработку после приварки. Во фланцах имеются гнезда для подшипников колес и резьбовое отверстия для болтов крепления щитов тормозов. Вблизи фланцев к каpтepy приварены две штампованные подушки крепления рессор.
Средняя часть картера расширена и имеет отверстие для установки картера главной передачи. Сзади отверстие картера закрыто приваренной штампованной крышкой. Крышка имеет маслозаливное отверстие, закрываемое резьбовой пробкой. В нижней части картера расположено отверстие для слива масла, также закрываемое резьбовой пробкой. С ноября 1981 года сливная пробка имеет встроенный магнитный элемент, служащий для сбора, а следовательно, удаления из масла металлических продуктов изнашивания.
Главная передача увеличивает усилие (крутящий момент), подводимое к заднему мосту карданной передачей, и при этом изменяет положение оси вращения валов на 90 градусов. Главная передача - гипоидная зубчатая передача с передаточным числом 3,9; число зубьев шестерни равно девяти, а колеса - тридцати пяти. Уменьшение передаточного числа главной передачи обеспечивает снижение расхода топлива, шума автомобиля и повышение долговечности двигателя.
Полуоси 6 (см. рис. 1) заднего моста изготовлены из углеродистой стали 40 и подвергнуты по всей длине закалке с нагревом ТВЧ для увеличения прочности и упругих свойств. К фланцам полуосей крепятся тормозные барабаны и колеса. На внутренних концах полуосей накатаны эвольвентные шлицы, входящие в шлицевые отверстия шестерен дифференциала.
Управляемый мост.
Управляемый мост может быть не разрезным и разрезным. Не разрезной мост состоит из балки и поворотных кулаков, шарнирно соединенных посредством шкворней, обеспечивающих возможность поворота управляемых колес для изменения направления движения автомобиля (на цапфах поворотных кулаков на подшипниках устанавливаются управляемые колеса).
Балка моста должна быть прочной, жесткой и как можно более легкой. Этим требованиям в наибольшей степени удовлетворяют стальные кованые балки двутаврового сечения. По краям балки двутавровое сечение плавно переходит в прямоугольное с отверстиями для установки шкворней поворотного кулака. Средняя часть балки выгнута вниз, с тем чтобы дать мосту свободу вертикального перемещения. Для крепления элементов подвески на балке предусмотрено наличие соответствующих опорных площадок. Шкворень поворотного кулака представляет собой стальной цилиндрический палец, неподвижно установленный в балке. Для его фиксации от поворота и осевого смещения обычно используются клиновые болты. Вертикальные нагрузки воспринимаются опорными подшипниками скольжения (подшипник качения). Для регулировки зазора между верхним торцом бобышки балки и поворотным кулаком устанавливают регулировочные прокладки. Поворот кулака относительно шкворня обеспечивается подшипниками скольжения, образованными поверхностью шкворня и запрессованными в отверстии поворотного кулака бронзовыми втулками.

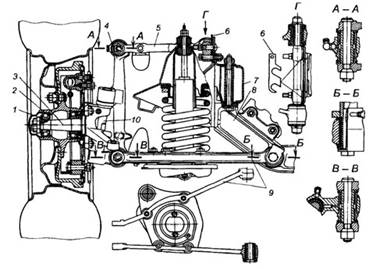

Разрезной передний мост устанавливают на легковых автомобилях. Он состоит из стойки, которая шарнирно соединена посредством шкворня с поворотным кулаком в средней части и шарнирно соединяется посредством верхнего и нижнего рычагов с балкой переднего моста. Для обеспечения стабилизации управляемых колес оси шкворней наклонены в продольной и поперечной плоскостях.
мост автомобиль ступица маслоотражатель
Передние мосты автомобилей: а — ГАЗ-53-12; б — ЗИЛ-4314.10; 1 — колесо; 2 — тормозной барабан; 3 — ступица; 4, 5 и 16 — подшипники; б — шпилька; 7— гайка крепления колеса; 8 — маслоотражатель; 9 — тормозной диск; 10 — поворотный кулак; 11 — шкворень; 12 — регулировочная шайба; 13 — рычаг поворотного кулака; 14 — палец рулевой тяги; 15— стопор; 17— балка переднего моста; 18 — поперечная рулевая тяга; 19 — продольная рулевая тяга; 20 — болт ограничения поворота колес; 21 — рычаг рулевой трапеции; 22 — масленки; 23 — регулировочная гайка; 24 — замочное кольцо; 25 — гайка.
|
