Введение
В связи с быстрым развитием технологии производства электронных эмиттеров в настоящее время существует большое количество различных типов термокатодов, отличающихся друг от друга используемыми материалами, структурой активного слоя, температурным режимом и способом нагрева.
Накаливаемые катоды принято обычно классифицировать по трём признакам: по виду вещества, используемого в качестве источника термоэлектронной эмиссии, по способу их накаливания и по виду конструктивного оформления.
Основные требования к веществам, используемых в качестве источников электронов в накаливаемых катодах выглядят следующим образом:
Во-первых, вещество должно обладать достаточно высокой температурой плавления, допускающей его работу при значениях температуры, обеспечивающее необходимую для нормальной работы лампы плотность тока термоэлектронной эмиссии и возможность ещё более высокотемпературной обработки катода;
Во-вторых, вещество должно обладать достаточно высокой температурой кипения и по возможности более низким давлением паров в пределах рабочих значений температуры катода (этим фактом определяются в большинстве случаев длительность и стабильность работы многих видов катодов);
В-третьих, в пределах температуры катода его вещество должно обладать высокой механической прочностью и достаточно высокой электропроводностью, допускающей отбор тока эмиссии большой плотности и без заметных потерь, вызывающих дополнительный нагрев катода этим током. [1]
По способам нагрева термоэлектронные катоды можно подразделить на прямонакальные, подогревные и с электронным подогревом:
В прямонакальном катоде ток накала проходит непосредственно по телу катода.
В случае подогревного катода нагрев осуществляется специальным подогревателем за счет лучеиспускания или теплопроводности изолирующего покрытия подогревателя, через который пропускается ток накала.
Катод с электронным подогревателем нагревается в результате бомбардировки его ускоренными в электрическом поле электронами. Для этого требуется дополнительный, обычно прямонакальный, катод и наличие разности потенциалов между катодами.
По материалам и структуре активного слоя современные термоэлектронные катоды можно подразделить на 5 групп:
I группа – катоды из чистых металлов;
II группа – пленочные катоды;
III группа – полупроводниковые катоды;
IV группа – гексаборидные катоды;
V группа – сложные катоды;
Особую группу представляют собой катоды, для которых эмитирующими электроны веществами являются различного рода тугоплавкие соединения, принадлежащие с кристаллографической точки зрения к так называемым структурам внедрения, (которые по электропроводности чаще всего соответствуют металлам, реже – полупроводникам, представляя в этом отношении особую переходную группу между металлами и полупроводниками, называемых иногда полуметаллами). К этим веществам относятся соединения металлов с такими элементами, как углерод (карбиды) и бор (бориды). Из подобных соединений, уже нашедших практическое применение в электровакуумной технике и, в частности, в разборных приборах, а также в разработках генераторных ламп, можно назвать гексабориды лантана и цермишметалла, являющиеся одними из наиболее активных среди многих исследованных до сих пор соединений этого типа. [1]
1. Гексаборидные катоды
1.1 Свойства боридов
Бор, азот, кремний, углерод образуют с металлами переходных групп соединения, которые не подчиняются законам химической валентности и по многим свойствам напоминают металлы. Все эти соединения получили название: металлоподобные. Исследование эмиссионных свойств металлоподобных соединений показало, что некоторые из них могут быть использованы в качестве источников электронов. К числу таких соединений следует отнести в первую очередь гексабориды редкоземельных и щелочноземельных металлов, а также некоторые дибориды.
Эмиттеры на основе боридов имеют, как правило, высокую рабочую температуру и сравнительно низкую экономичность, но все-таки они представляют значительный интерес благодаря устойчивости к отравлению остаточными газами.
Бориды являются тугоплавкими, трудно летучими и химически стойкими веществами. Температура плавления гексаборидов лежит в интервале 2100-2600 град.С. Характерной особенностью боридов является присущая им большая твердость, которая может быть объяснена наличием громадных сил сцепления в кристаллах. Эти соединения трудно поддаются холодной обработке обычным способом.
Большинству боридов присущи ярко выраженные металлические свойства: они имеют металлический блеск, хорошо проводят электрический ток, причем температурный коэффициент сопротивления у них положителен, как у металлов.
Химически бориды, как правило, устойчивы по отношению к воздействию большинства минеральных кислот даже при нагревании. Кислород на холодные бориды не воздействует.
В термодинамическом отношении бориды более устойчивы, чем карбиды.
При нагревании в контакте с металлами и многими тугоплавкими соединениями бориды диффундируют в металл и располагается в междуузлиях его решетки, образуя низшие бориды и сплавы. Обследовано большое количество систем боридов – тугоплавкий металл и его соединение. Наиболее активными из боридов по отношению к металлам являются гексабориды.
В настоящее время исследованы эмиссионные свойства почти всех редкоземельных и щелочноземельных элементов. Среди гексаборидов редкоземельных металлов наиболее перспективным веществом является гексаборид лантана, именно он чаще всего применяется в настоящее время для изготовления катодов.
На примере гексаборида лантана ниже будет описана техника изготовления катода и особенность его применения.
1.2 Изготовления катода гексаборида лантана
Катоды с гексаборидом лантана изготовляют из порошка путём нанесения его на металлическую подложку или прессования при Т=1920 К. Большая рабочая температура ограничивает срок службы катода вследствие перегорания подогревателя.
При изготовлении губчатых катодов в качестве подложки используют тантал или молибден, так как они меньше других тугоплавких металлов взаимодействуют с гексаборидом лантана. Меньше всех реагирует с последним дисцилид молибдена MoSi2
, обладающий металлической проводимостью. Поэтому целесообразно покрывать этим соединением подложку для предотвращения её разрушения.
Прессованные катоды изготовляют из порошков LaB6
и W. Спекание производят в вакууме или водороде при Т=1650-2300 К в зависимости от требуемой механической прочности. Давление прессования не превышает 10 т/см2
.
Максимальная прочность достигается при горячем прессовании, когда давление не превышает 200 кг/см2
, а температура составляет 2200-2300 К,. прессование желательно производить в защитной атмосфере.
Катоды можно изготовлять из расплавленного гексаборида лантана, который расплавляют плазменным методом. Механическую обработку осуществляют электроискровым методом с последующей химической очисткой. Необходимый контакт между изготовленной таблеткой и металлической подложкой производят пайкой с добавкой дисцилида молибдена.
Эмиссионные свойства катода, содержащего 90-95% LaB6
, лучше, чем у катода из чистого гексаборида лантана. Кроме того, эмиссионные свойства катода при холодном прессовании лучше, чем при горячем. Катод, содержащий 90% LaB6
и 10% W и полученный путём холодного прессования, имеет следующие данные: работа выхода 2.62 эВ, удельная эмиссия при Т=1770 К равна 13 А/см2
.
Большие плотности тока могут быть получены при соединении LaB6
с другими металлами. Так, для смеси 90% LaB6
+ 10% Mo при Т=1870 К jэ
=25 А/см2
.Для смеси 10% LaB6
+ 90% Mo при Т=1870 К jэ
=23 А/см2
.Для смеси 90% LaB6
+ 10% Pt при Т=1870 К jэ
=40 А/см2
. [2]
термоэлектронный катод борид мощность
2. Расчет катодного узла
2.1 Режим работы катодного узла
Для данного катода выбран непрерывный режим работы, так как задано относительно не большое значение тока эмиссии  . Импульсный режим работы катода применяется при значениях тока эмиссии порядка нескольких десятков ампер. С учётом того, что нам надо расcчитать катод который сможет работать в аварийном режиме - возьмём значение тока эмиссии равным  .
Будем конструировать катод косвенного накала (катод, снабженный специальным, изолированным подогревателем). Так как для изготовления прямонакального катода применяется довольно сложная технология.
2.2 Расчет мощности катода
Некоторые константы для данного вида катодов:
 -константа термоэлектронной эмиссии, [1];
 -эффективная работа выхода электронов, [1];
 -рабочая температура катода;
 -эффективность катода (при Т=1680К) , [1];
 - при Т=1700 К , [1]
 - постоянная Больцмана;
 - заряд электрона;
  - постоянная Стефана-Больцмана.
Используя выше перечисленные данные, вычислим плотность тока эмиссии по формуле Ричардсона-Дешмана:
 ;  .
Найденная плотность тока согласуется с табличным значением.
Учитывая то, что ток эмиссии  вычислим поверхность эмитирующего вещества - рабочую площадь:
 ;
Определяем радиус поверхности, с которой будет происходить испускание электронов (эмиссия). Рабочая поверхность выполнена в форме круга. Площадь круга вычисляется по формуле:
 , где  – радиус катода.
 ;
Несложно предположить, что этот радиус можно принять за радиус катода, тогда диаметр катода:
 ;
Вычислим необходимую мощность накала:
 ,
где - ток эмиссии,
- эффективность катода;
 .
2.3 Расчет подогревателя катода
Помимо нормального рабочего режима, подогреватель должен выдерживать более высокую температуру, необходимую при обработке катода, поэтому для изготовления подогревателей могут быть применены либо вольфрам, либо его сплавы с молибденом, содержащие 50 или 20% вольфрама. Преимущество оказывается на стороне вольфрама, а добавление молибдена улучшает механические свойства вольфрама, что облегчает изготовление подогревателей и снижает их хрупкость.
К подогревателям предъявляют следующие основные требования: термическая устойчивость, высокая механическая прочность, незначительный разброс по току накала, долговечность, незначительные токи утечки. Перейдем к непосредственному расчету подогревателя для рассматриваемого катода:
Для напряжения накала обычно задаётся одно из его стандартных значений. Пусть напряжение накала катода будет  [1].
Зная напряжение накала, находим ток накала:
 , [1]
где  - мощность накала подогревателя катода,
 - напряжение накала,
 - ток накала;
Так же можем вычислить сопротивление нагревателя:
 . [1]
Учитывая, что при рабочей температуре нагревателя  , сделанного из сплава ВМ-50(W-50% и Mo-50%), удельная мощность рассеивания проволкой равна  , а удельное сопротивление  , рассчитаем диаметр и длину проволоки подогревателя:
 , [1]  , [1]
где  - напряжение накала,
 - ток накала,
 - удельная мощность рассеивания проволокой;
На рисунке 2.3.1 изображена схема катода – его основные составляющие и их расположение. В катоде керн изготовлен из молибдена (так называемый молибденовый стакан).
1-рабочая поверхность катода (LaB6
),
2-молибденовый корпус,
3-подогреватель,
4-держатели.
Рисунок 2.3.1 – Схема рассчитываемого катода
Для рассматриваемого катода выбран подогреватель в виде плоской спирали, т.к. необходимо нагревание таблетки из гексаборида лантана (LaB6
), а не всего молибденового стакана.
На рисунке 2.3.2 представлена схема выбранного подогревателя:
Рисунок 2.3.2 – Схема подогревателя
Верхняя часть подогревателя есть ничто иное, как спираль Архимеда. В полярной системе координат уравнение Архимедовой спирали выглядит так:  . Из аналитической геометрии известно, что если гладкая кривая задана уравнением  , то длина дуги этой кривой выражается интегралом:  , где f1
и f2
- значения полярного угла φ в концах дуги. Для спирали Архимеда этот интеграл запишется как
 .
Интеграл табличный и равен:
 .
Зная длину дуги (длина подогревателя), подбираем параметры спирали так, чтобы они соответствовали геометрическим размерам катода. Для этого воспользуемся программным пакетом Mathcad, положив, что  и f1
=0. Методом подбора установим, что оптимальными значениями a и f2
будут a=0.125 и f2

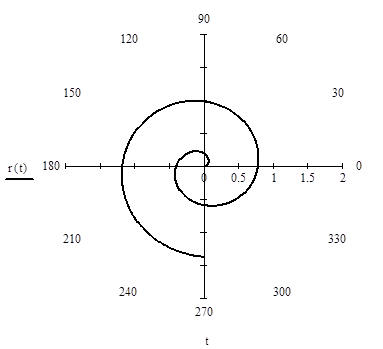

=3.5p. Внешний вид полученной спирали представлен на рисунке 2.3.3.
Рисунок 2.3.3 – Внешний вид спирали
2.4 Расчет охлажденных концов держателя
В качестве материала держателей выберем цирконий, так как он обладает низкой теплопроводностью. Рассчитаем длину держателей:
 [1]
Отсюда:
где  - значение  для  см,  см,  А, зависящие от температуры  . При =2500 ,  , [1]
 , [1] - теплопроводность материала ввода;
 - ток накала;
 - диаметр держателя;
 разница между температурой держателей и температурой окружающей среды. Приняв температуру окружающей чреды за 300 К
получим  ;
Таким образом:
2.5 Расчет мощности потерь на охлажденных концах
Рассчитаем потери мощности на охлаждённых концах:

где  - коэффициент излучения для циркония;
 =5.62 - постоянная Стефана-Больцмана,
 - температура держателя,
 - длина держателей,
- диаметр держателей.
 .
2.6 Расчет мощности, забираемой эмитирующими электронами
Найдем мощность, забираемую электронами:
 ,
где  - заряд электрона,
 - рабочая температура поверхности эмиттера,
 - постоянная Больцмана.
 .
2.7 Расчет мощности теплового излучения с рабочей поверхности
Мощность излучения эмитирующей поверхности рассчитывается по формуле:
 ,
где =5.62 - постоянная Стефана-Больцмана,
- рабочая температура поверхности эмиттера;
 - коэффициент излучения для гексаборида лантана при данной рабочей температуре;
 - площадь эмитирующей поверхности;
 .
2.8 Расчет мощности излучения корпусом катода
Рассчитаем мощность излучения молибденового корпуса катода. Для этого необходимо сначала рассчитать площадь излучения. В нашем случае этой площадью является цилиндр высотой  и радиусом  .
Теперь рассчитаем непосредственно мощность излучения:
 ;
2.9 Проверка баланса мощностей
Проверим, выполняется ли баланс мощностей. Для этого подставим рассчитанные значения в выражение для баланса мощности:
где  - мощность накала катода;
 - мощность излучения с рабочей поверхности;
 - мощность потерь на охлажденных концах;
 - мощность, забираемая эмитирующими электронами;
 - мощность излучения корпуса катода.
Термодинамический баланс мощностей выполняется с некоторым отклонением. Из выполнения термодинамического баланса мощностей следует, что мы сконструировали физически возможный катодный узел, конструкция которого будет приведена в Приложении 1.
Заключение
В данной курсовой работе при расчете катода из гексаборида лантана было рассмотрено явление термоэлектронной эмиссии, которое широко используется в вакуумных и газонаполненных приборах. Были рассмотрены свойства термокатода, произведены расчет и конструирование катодного узла.
Список используемой литературы
1. Царев Б.М., «Расчет и конструирование электронных ламп», М: Энергия, 1967г.,670с;
2. Кацман Ю.А. «Электронные лампы», М.: Высшая школа, 1979г., 303с.;
Приложение

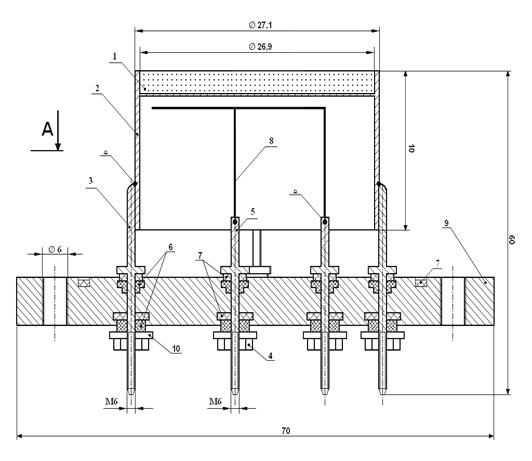

А-А
1 – рабочая поверхность катода (LaB6
),
2 – молибденовый корпус,
3 – держатель катода,
4 – гайка,
5 – циркониевый держатель нагревателя,
6 – фторопластовая прокладка,
7 – прокладка из вакуумной резины,
8 – подогреватель катода,
9 – фланец,
10 – шайба.
 ,– контактно-стыковая сварка
|
