Лабораторная работа №1
Тема: «Исследование смены режимов течения. Определение критических чисел Рейнольдса»
Цель работы
Демонстрация режимов течения жидкости и экспериментальное определение критических чисел Рейнольдса для труб круглого сечения.
Основные сведения
Режим течения определяется соотношением возмущающей течение силы инерции и стабилизирующей течение силы вязкости. Отношение этих сил выражается безразмерным числом Рейнольдса:
 ,
где u – средняя скорость течения жидкости по сечению трубы;
L – характерный линейный размер поперечного сечения, заполненного жидкостью (так называемого «живого сечения») для труб круглого сечения L=d;
n – кинематическая вязкость.
Средняя скорость находится по формуле
 ,
где Q – расход потока, т.е. объем жидкости, протекающий за единицу времени через данное сечение потока, площадь которого равна S. Возможны два принципиально отличающихся режима течения жидкости, получивших название ламинарного (слоистого) и турбулентного (бурного, возмущенного) режимов. При достаточно малых скоростях основного потока, когда число Рейнольдса меньше определенного критического (Re < Reкр
), инерционная сила незначительна по сравнению с силой вязкости, которая упорядочивает движение жидкости, создавая ламинарное движение. При этом окрашенная струйка, введенная в поток, вытягивается вдоль течения в виде тонко очерченной линии. При Re»Reкр
форма окрашенной струйки резко меняется – она приобретает вид более или менее отчетливых завитков. Такая картина отвечает начальной стадии развития турбулентности, а момент ее появления – началу перехода от ламинарного режима к турбулентному (переходный режим). При Re > Reкр
силы инерции преобладают над силами вязкости, и наступает вполне развитая турбулентность. Критическое число Рейнольдса, как правило, заключено в некоторых пределах: Reкр.н.
≤ Reкр
≤ Reкр.в
, где Reкр.в.
– максимальное критическое число Рейнольдса, соответствующее переходу ламинарного режима в турбулентный; Reкр.н
– нижнее критическое число Рейнольдса, т.е. минимально возможное число, соответствующее переходу турбулентного режима в ламинарный.
Установление режима движения имеет большое практическое значение, так как он определяет важнейшие характеристики потока, как распределение скоростей, гидравлическое сопротивление, теплоотдачу и др.
Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок.
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз,
а первые результаты появляются уже в течение первых 7 дней.
Зарегистрироваться и Начать продвижение
Описание установки

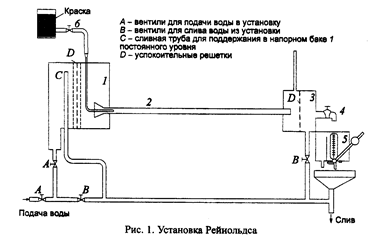

Установка Рейнольдса (рис. 1) состоит из напорного бака 1, прозрачной трубы 2 круглого сечения с плавным входом, промежуточного бака 3 с регулирующим краном 4, расходомерного устройства 5, а также системы подачи и слива рабочей жидкости (воды) и системы подачи краски. Промежуточный бак 3 предназначен для устранения влияния крана 4 на распределение скоростей в трубе 2. Расходомерное устройство 5 представляет собой емкость, в днище которой находятся калибровочные отверстия с насадками. При том или ином расходе, поступающем в емкость из крана 4, жидкость в расходомером устройстве 5 устанавливается на определенном уровне, который отсчитывается по шкале. По полученному уровню Н
с помощью экспериментальных (тарировочных) зависимостей вычисляют расход Q
. Такие устройства для измерения расхода называются данаидами.
Обработка данных:
течение жидкость рейнолдс труба
Таблица 1
| № опытов |
Температура t, С |
Кинематическая вязкость , см2
/с |
Уровень в мерном бачке Н, мм |
Расход Q, см3
/с |
Средняя скорость
см/с
|
Число Рейнольдса
|
Режим по визуальным наблюдениям |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
| 1 |
20 |
0,01007 |
25 |
13,489 |
4,766 |
899 |
Л |
| 2 |
20 |
0,01007 |
205 |
36,307 |
12,829 |
2435 |
Л>Т |
| 3 |
20 |
0,01007 |
260 |
39,810 |
14,067 |
2654 |
Т |
| 4 |
20 |
0,01007 |
170 |
33,113 |
11,700 |
2207 |
Т>Л |
Внутренний диаметр d
= 1,9 см.
1. Кинематическая вязкость в зависимости от температуры находится по эмпирической формуле Пуазеля:
  .
2. По известному уровню Н
(мм) с помощью эмпирической зависимости (для малого калибровочного отверстия
3. Средняя скорость движения воды в трубе находится по формуле:
,
где S – площадь поперечного сечения трубы  .
4. Число Рейнольдса для трубы находится по формуле: .
5. Среднее число Рейнольдса находится как
|
