Семестровая работа на тему:
«Сглаженная поверхность для границы трёх атомов в пространстве»
Выполнил:
студент группы
ПМб-091
Орлов А.А.
Научный руководитель:
Чернышев И.В.
Волгоград 2011
Содержание
Введение
Постановка задачи
Метод (схема) решения поставленной задачи
Заключение
К задаче о построении сглаженной поверхности в пространстве сводится задача вычисления эффективных значений объема и поверхности молекул, при котором молекула моделируется областью с гладкой границей, представляющей из себя объеденение сферических фрагментов. Например для вычисления объема полости, занимаемой молекулой солюта в растворе, а также величины возникающей при этом поверхности раздела, что является необходимым звеном в построении количественных моделей взаимодействия растворенного вещества с растворителем.
Идея предлагаемого геометрического метода сглаживания формы молекулы состоит в том, что граница молекулы представляется в виде поверхности, у которой радиус кривизны вогнутых частей в любой точке не меньше некоторого заданого значения. Этим радиусом скругления может быть, например, эффективный радиус молекул некоторого химического соеденинения, учавствующего во взаимодействии с рассматриваемой молекулой.
В данной работе необходимо построить сглаженную поверхность для заданных 3-х атомов и радиусу большого атома.
Постановка задачи
Задача построения поверхности заключаетя в создании алгоритма с помощью которого, по заданым координатам и радиусам 3-х атомов, а также радиусу атома, касающегося их, можно построить сглаженную поверхность для границы данных атомов в пространстве.
Метод (схема) решения поставленной задачи

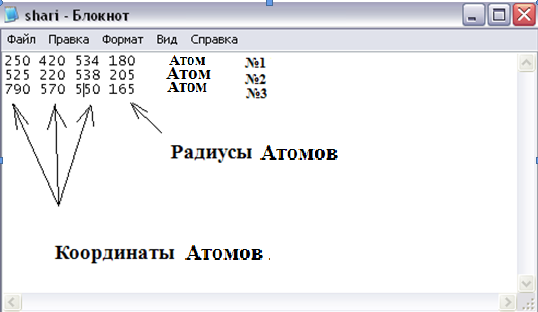

1. Программа считывает данные с файла shari.txt
Далее вычисляются координаты центра атома, который касается 3-х
2. остальных.
Координаты центра атома радиуса RS
, касающегося трех атомов с центрами в точках Oi
(xi
,yi
,zi
), Oj
(xj
,yj
,zj
), Ok
(xk
,yk
,zk
)
определяются следующими формулами:
где

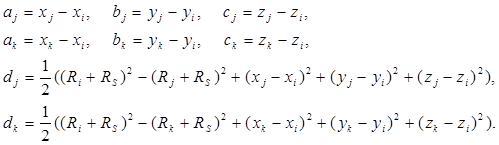

Для сокращения записи использованы обозначения
3. Вычисляютя координаты точек касания большого атома с 3-мя остальными.
Для каждой точки касания необходимо выполнение 3-х условий:
A. Точка касания принадлежит большому атому.
Б. Точка касания принадлежит атому с которым касается большойй.
В. Точка касания принадлежит каноническому уравнению прямой, которое составленно по координатам центра большого атома и координатам центра атома, которого касается большой атом:
(Xkosn
- Xc)2
+ (Ykosn
- Yc)2
+ (Zkosn
- Zc)2
=Rc2
(Xkosn
- Xn)2
+ (Ykosn
- Yn)2
+ (Zkosn
- Zn)2
=Rn2
     Xkosn
– XnYkosn
- YnZkosn
– Zn
Xc – Xn Yc – Yn Zc – Zn
Где N=1, 2, 3 соответственно.
Xc,Yc,Zc – координаты большого атома.
Xkosi
,Ykosi
,Zkosi
,– координаты точки касания i-го атома и большого атома.
Решая данную ситему находим координаты точек касания.
 4.Строются три уравнения плоскости, через координаты двух точек касания и координаты центра большого атома.Уравнения строются через определитель 3*3
X – X1
Y – Y1
Z – Z1
X2
– X1
Y2
– Y1
Z2
– Z1
= 0
Xc – X1
Yc – Y1
Zc – Z1
X – X1
Y – Y1
Z – Z1
X3
– X1
Y3
– Y1
Z3
– Z1
= 0
Xc – X1
Yc – Y1
Zc – Z1
X – X2
Y – Y2
Z – Z2
X3
– X2
Y3
– Y2
Z3
– Z2
= 0
Xc – X2
Yc – Y2
Zc – Z2
Далее находим точки пересечения каждой плоскости с поверхностью большого атома.
(X - Xc)2
+ (Y - Yc)2
+ (Z - Zc)2
=Rc2
При этом должно выполнятся условие:
Xkosi
<= X <= Xkosj
Если Xkosi
< Xkosj
Xkosj
<= X <= Xkosi
Если Xkosj
< Xkosi
Где (i=1,j=2) (i=1,j=3) (i=2,j=3)
5) В результате работы программа строит:
A) 3 атома по координатам считанным с файла shari.txt
Б) Атом с радиусом Rc считанным с клавиатуры, который касается 3-х остальных.
В) Сглаженную поверхность.
Г) Оси координат.
 Д) Таблицу содержащую координаты точек касания большого атомоа с другими 3-мя атомами.
После поворота системы шаров на угол 900
вокруг оси
X=x[1]+x[2]+x[3]
 Z=z[1]+z[2]+z[3]
Заключение
Задачей данной семестровой работы являлась построение алгоритма, с помощью которого строится сглаженная поверхность для границы трех атомов в пространстве.
Итогом работы можно считать приложение для ОС Windows, которое по заданным координатам и радиусам 3-х атомов, а также радиусу большого атома строит сглаженную поверхность.
Приложение
Текст программы имитации движения частиц в пористой среде для ОС
Windows
.
