Вступ
Тема контрольної роботи "Інженерні розрахунки в MathCad" з дисципліни "Інформатика".
Мета роботи - придбання навичок роботи з системою MathCad.
Завданні 1 передбачає розв’язання системи лінійних рівнянь у програмі MathCAD.
Завданні 2 передбачає розв’язання нелінійного рівняння за допомогою програми MathCAD.
Завданні 3 потребує знайти дійсні розв’язки системи нелінійних рівнянь із заданим ступенем точності в середовищі MathCAD.
Завдання
Завдання 1.
Задана система трьох лінійних рівнянь.
Знайти розв’язок системи матричним методом в середовищі MathCAD.
Розв’язання:
Розв’язання системи рівнянь у матричному виді проводиться за формулою
X=A-1
×B,
деA - матриця, що складається з коефіцієнтів при невідомих,
А-1
- обернена матриця до матриці А,
B - вектор вільних членів,
X - вектор розв'язків системи.
Для реалізації розрахунків в системі MathCAD необхідно скористатися панеллю інструментів Математика
(Math):

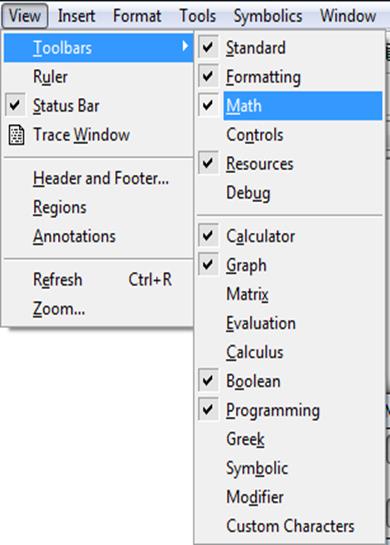

яка визивається командою View
®
Toolbars
®
Math
:
mathcad інженерний розрахунок рівняння
Кнопками панелі Математика
необхідно визвати панелі:
Калькулятор
(кнопкою  ):
Матриця (
кнопкою  ):
А потім виконати наступні дії:
1. Створимо матрицю А:
|
Пояснення до виконуваних дій:

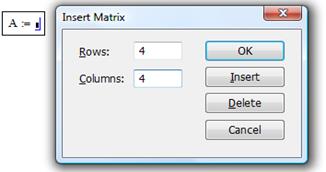

Використавши кнопку  панелі Matrix:
Задаємо 4 рядки і 4 стовпці. А потім заповнюємо шаблон матриці коефіцієнтами системи:
|
2. Створюємо вектор В:
|
Задаємо 4 рядки 1 стовпець:
Після чого заповнюємо маркери шаблону значеннями вільних членів системи:
|
3. Обраховуємо вектор Х:
|
Знак присвоєння: =
вибираємо на панелі Calculator
, обернену матрицю до матриці А
створюємо за допомогою кнопки  на панелі Matrix
.
Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок.
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз,
а первые результаты появляются уже в течение первых 7 дней.
|
4. Виводимо результат розрахунків:
|
Результати рішення системи:
x = 0.091
y = - 0.243
z = - 0,601
t = 0.210
|
5. Робимо перевірку:
|
Розв’язок вірний, оскільки результат перемноження матриці А на вектор Х дорівнює вектору В. |
Завдання 2
Знайти корінь нелінійного рівняння x3
+ sin (x - 3) +1 = 0 з точністю e =0.0001
Розв’язання:
Всяке рівняння з одним невідомим може бути записане у вигляді f (x)
= 0.
Знаходження наближеного значення дійсних коренів рівняння складається з двох етапів:
1 етап
- відділення коренів - виділення відрізка, що належить області існування функції f (x),
на якому розташований один і тільки один корінь. Для відділення коріння будують графік функції f
(x
). Абсциси точок перетину графіка функції y = f (x)
з віссю ОХ
і будуть наближеними значеннями коренів. По графіку легко вказати відрізки, на яких знаходиться один і тільки один корінь.
2 етап
- уточнення наближених корінь, тобто обчислення їх із заданою точністю e.
1 етап.
Графічне відділення коренів рівняння.

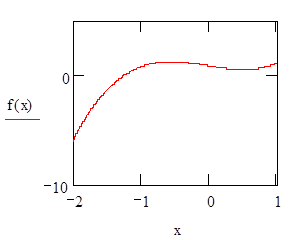

Побудуємо графік функції f (x) = x3
+ sin (x - 3) +1.
Опишемо функцію в видіфункції користувача
:
Вставимо в документ графічну область командою Insert
®
Graph
®
XY-
Plot
:
Маркери (-) отриманого шаблону заповнимо відповідно іменем аргументу х
і іменем функції f (x):

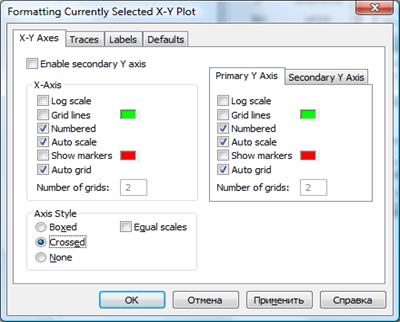

Відформатуємо графік командою F
ormat
®
Graph
®
XY-Plot
:
Виберемо опцію Grossed (показувати осі координат):

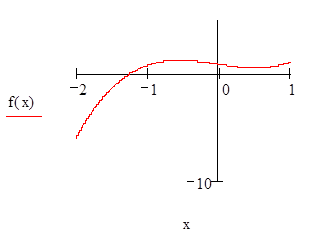

Як видно із графіка функція f (x)
перетинає вісь абсцис на інтервалі [-2; - 1]. Для подальших розрахунків приймемо наближене значення кореня x = - 1
Сервис онлайн-записи на собственном Telegram-боте
Попробуйте сервис онлайн-записи VisitTime на основе вашего собственного Telegram-бота:
— Разгрузит мастера, специалиста или компанию;
— Позволит гибко управлять расписанием и загрузкой;
— Разошлет оповещения о новых услугах или акциях;
— Позволит принять оплату на карту/кошелек/счет;
— Позволит записываться на групповые и персональные посещения;
— Поможет получить от клиента отзывы о визите к вам;
— Включает в себя сервис чаевых.
Для новых пользователей первый месяц бесплатно.
2 етап
- уточнення кореня до точністі e =0.0001.
Уточнення кореня, тобто доведення його до заданого ступеню точності проведемо за допомогою функції root
(
f (
x),
x
).
Функція реалізує обчислення ітераційним методом, причому спочатку необхідно задати:
точність обчислень за допомогою системної змінної TOL;
початкове значення змінної х
(будь-яке значення з відрізку визначеного на графіку).
Порядок дій:
TOL: =0.0001
|
Пояснення:
TOL - системна змінна, за допомогою якої задається точність обчислень в системі MathCAD.
|
| x: = - 1 |
Початкова умова, знайдена із графіка.
|
x: = root (f (x), x)
x= - 1.2361
|
Застосування функції root
для уточнення кореня.
Вивід значенння уточненого кореня х
.
В установленому режимі MathCAD як правило виводить 3 десяткові знаки після коми. Оскільки задана точність e
потребує 4 знаки, необхідно командою F
ormat
®Result
… в вікні ResultFormatзадати необхідне число знаків:
Отже корінь рівняння х
= - 1,2361.
|
Завдання 3
Розв’язати систему нелінійних рівнянь:
sin (x) + sin (y) - 1.3 = 0
y2
- x2
+x = 0
с точністю e=0.00001.
Розв’язання:
Відомо, що розв’язком системи є такі значення х
і у
, які перетворюють одночасно обидва рівняння в тотожності.
Для знаходження розв’язку системи необхідно спочатку графічно знайти грубе наближення цих значень для х
і у
.
Очевидно, що потрібно побудувати криві, які описуються рівняннями системи. Координати точки перетину цих кривих (як спільна їх точка) і являтимуть розв’язком системи.
Щоб побудувати ці криві необхідно рівняння системи привести до виду:
y=
f1 (
x)
y=
f2 (
x),
тобто в нашому випадку:
 .
Після цього побудувати графіки функцій:
 .
| Порядок дій: |
Пояснення: |
Описуємо дві функції користувача
|
Функції asin
, sin
і Öвибрати з панелі Calculator. |
| Будуємо графіки функцій: y1 (x) і y2 (x) |
 |
Довільно вибираємо відрізок [a,b], на якому будуємо графік функцій. Задаємо розбиття відрізку точками, описавши х
як ранжовану змінну, яка змінюватиметься від а
до b
з кроком h
.
Якщо на вибраному відрізку [a,b] криві не перетнуться змінюмо до тих пір а
і b
поки не віднайдемо точку перетину.
|
 |
Із графіка приблизно знайти значення:
х
=1,2 і у
= 0,4
координати точки перетинання графіків
|
Задаємо початкові значення розвязку:
x: =1.2 y: = 0.4
|
Задаємо початкові значення для х
і у
. |
 |
Задаємо точність обчислень |
Уточнюємо розвязок до задоного ступеня точності.
|
Для уточнення розв’язку використовуємо блок рішення, який відкривається директивою G
iven
, а закривається функцією Find
. В самому блоці записуються рівняння системи, в яких знак =
вставляється з панелі
 .
Вектору R
присвоюється рішення системи.
Отже х
= 1,1413 і у
= 0,4015.
|
Проводимо перевірку розв’язку:
|
Перевірка розв’язку:
Замість х
і у
підставляємо в рівняння R
0
і R1
, які являються елементами вектора R
(
нумерація елементів починається з нуля).
Оскільки справа отримали нулі - розв’язок задовольняє обидва рівняння.
|
Література
1. Симонович С. Информатика: базовый курс. - СПб.: Питер, 1999, 640 с.
2. Дьяконов В. MATHCAD8/2000: специальный справочник - СПБ: Питер, 2001. - 592 с.
|
