План
1. Тушение пожаров в зданиях повышенной этажности
Задача
Литература
1. Тушение пожаров в зданиях повышенной этажности
Гражданские здания высотой от 10 до 25 этажей относят к зданиям повышенной этажности. Они имеют конструкции из несгораемых материалов с большими пределами огнестойкости. По своему планировочному решению жилые и общественные здания могут быть одно- и многосекционными. Конструктивное и объемно-планировочное решение этих зданий и лестнично-лифтовых узлов в них обеспечивает незадымляемость путей эвакуации людей при пожарах, пропускную способность лестничных клеток и коридоров для эвакуации людей и боевой работы по тушению пожаров.
Незадымляемость лестничных клеток создается подпором воздуха в них или устройством поэтажных выходов из них через наружную открытую зону по балконам или лоджиям на этажи зданий. В многосекционных зданиях для эвакуации людей предусматривают переходы из квартир в квартиру по балконам в другую секцию, по пожарным лестницам, соединяющим балконы, начиная с 5 этажа и выше или через наружную эвакуационную лестницу, расположенную в торце здания.
В зданиях повышенной этажности устраивают инженерные системы для обеспечения условий успешной эвакуации людей и тушения пожаров. К ним относятся системы подпора воздуха в лестничных клетках, пуск которых осуществляется автоматически с помощью датчиков и дистанционно от кнопок, установленных на каждом этаже у пожарных кранов. В жилых и общественных зданиях предусматривают системы удаления дыма из коридоров каждого этажа. Открывание их клапанов и пуск вентиляторов осуществляется автоматически и дистанционно из шкафов пожарных кранов. В ранее построенных зданиях существуют системы удаления дыма из лифтовых шахт и лестничных клеток.
Противопожарная защита зданий повышенной этажности постоянно совершенствуется. Современные устройства противопожарной защиты зданий еще недостаточно совершенны, не всегда находятся в состоянии постоянной готовности при возникновении пожаров.
Для эвакуации людей в условиях пожара в общественных зданиях повышенной этажности, в зданиях гостиниц и общежитии предусматривают системы оповещения о пожаре и управления эвакуацией.
Тушение пожаров и проведение спасательных работ в зданиях предусматривается требованиями СНиП 21-01-97 п.8.1. в частности "Устройство наружных пожарных лестниц и обеспечение других способов подъема пожарных подразделений и пожарной техники на этажи и на кровлю зданий, в том числе устройство лифтов, имеющих режим "перевозки пожарных подразделений".
Гражданские здания повышенной этажности оборудуют внутренними противопожарными водопроводами. В зависимости от этажности и высоты здания внутренние противопожарные водопроводы разделяют на зоны. Расход воды для жилых зданий, общежитии и общественных зданий, а также театрально-зрелищных учреждений, принимают согласно СНиП. На внутренней сети противопожарного водопровода каждой зоны зданий высотой 17 этажей и более предусматривают установку наружных патрубков (не менее 2) для подключения пожарных автомобилей. В зданиях повышенной этажности при возникновении пожаров характерно быстрое задымление вышерасположенных этажей и лестнично-лифтовых узлов, а также интенсивное распространение огня в пределах этажей, особенно при коридорной планировке и по системам инженерных коммуникаций, облицовке из горючих материалов и оборудованию в верхние этажи. Этому способствуют повышенное влияние ветра, значительные перепады давления воздуха внутри и снаружи за счет большой высоты зданий.
Происшедшие пожары и опыты показали, что при возникновении их в первом-третьем этажах 12-16-этажных зданий через 5-6 мин с момента возникновения продукты сгорания распространяются по всей лестничной клетке, а уровни задымления таковы, что не позволяют людям находиться без защиты органов дыхания.
Через 15-20 мин от начала пожара огонь может распространиться вверх по балконам, лоджиям, оконным переплетам и через оконные и дверные проемы перейти в помещения вышерасположенных этажей.
При пожаре на втором этаже в здании повышенной этажности температурный режим показан на рис. 1. При этом около 4000 м3
/ч продуктов горения поступает в лестничную клетку. При вскрытии остекления квартиры схема газообмена несколько изменяется, т.е. скорость движения и количество продуктов горения увеличивается, поэтому температура в межквартирном коридоре и дверном проеме лестничной клетки повышается особенно в верхней его части. По высоте лестничной клетки в пределах двух-трех этажей от уровня пожара создается как бы "тепловая подушка" с температурой среды 100-150°С, преодолеть которую без средств индивидуальной защиты органов дыхания невозможно.
Рис. 1 Температурный режим пожара в нижней зоне здания (2 этаж)
1,2- температура в квартире; 3,4- температура в прихожей 5,6- температура в коридоре; 7,8- температура на лестничной клетке второго этажа.
Плотное задымление лестнично-лифтовых узлов создает трудности для проведения разведки и спасательных работ. Независимо от того, в какой зоне многоэтажного здания возник пожар (нижней или верхней), создаются сложные условия для борьбы с ним.
Пожары в зданиях повышенной этажности могут распространяться с этажа на этаж через проемы перекрытий в местах прохода различных коммуникаций: водопровода, канализации, электрокабелей, вентиляции.
Боевые действия по тушению пожаров.
Во многом зависят от места возникновения пожара. Если пожар произошел в нижних этажах, то пожарные подразделения могут быстро ввести огнетушащие средства в очаг горения и на путях его распространения. Но при этих условиях в опасной зоне может оказаться большое число людей, для эвакуации которых потребуется значительное количество пожарных подразделений и специальных средств. При возникновении пожаров в верхних этажах огонь создает меньшую угрозу распространения по зданию, но при этом затрудняет введение средств тушения на значительные высоты, а также усложняет условия проведения спасательных работ с горящих и вышерасположенных этажей.
В многоэтажных зданиях по решению РТП разведку пожара могут осуществлять разведывательно-спасательными группами, которые могут состоять не менее чем из 4-5 человек. Это обуславливается тем, что при проведении разведки одновременно осуществляют поисково-спасательные работы и тушение пожара. В зависимости от планировки зданий, наличия лестничных клеток и обстановки на пожаре разведку организуют в нескольких направлениях. Разведывательно-поисковые группы должны иметь при себе средства индивидуальной защиты, переносные радиостанции, переговорные устройства, спасательную веревку длиной 50-60 м или 30-метровые из расчета одна веревка на 5 этажей, приборы освещения. Во всех случаях у входа в здание выставляют пост с радиостанцией для передачи приказаний РТП прибывающим на пожар подразделениям и других его распоряжений. Основной задачей разведывательно-спасательных групп в первую очередь является определение угрозы людям на горящих и вышерасположенных этажах зданий.
В процессе разведки РТП должен выяснить у представителей администрации число людей, оставшихся в здании, какие меры приняты по их эвакуации. Используя системы оповещения о пожаре и управления эвакуацией, он должен предупредить панику среди людей, оставшихся в здании. При отсутствии указанных систем применяют электромегафоны и громкоговорящие кратчайшие пути эвакуации людей с горящих, выше- и нижерасположенных этажей по незадымляемым лестничным клеткам, в смежные незадымляемые помещения через балконы и лоджии, на покрытия здания с последующим переходом в безопасные места и т.п. Выясняют возможность использования автолестниц, коленчатых подъемников и других спасательных средств и места их установки, основные пути распространения огня и продуктов сгорания по зданию. Уточняют, включены ли пожарные насосы внутренних противопожарных водопроводов, можно ли использовать стационарные средства тушения пожаров, удаления дыма и снижения температуры, приведены ли в действие системы противопожарной защиты и какова их эффективность. Определяют возможность использования лифтов для подъема личного состава и пожарно-технического вооружения на верхние этажи.
Спасание людей.
Эвакуационные и спасательные работы проводят с учетом обстановки на пожаре, наличия сил и средств и психологического состояния людей. Определяя количество дополнительных сил и средств, РТП должен оценить, какая обстановка на пожаре может сложиться к моменту прибытия и включения их в боевую работу.
Спасательные работы в случае угрозы жизни людей следует начинать немедленно и привлекать для этого максимально возможное количество сил и средств. Эвакуацию и спасание людей организуют и проводят следующими способами: вывод (вынос) людей в безопасные места из зданий или внутри зданий; эвакуация людей по лестничным клеткам и наружным эвакуационным лестницам, а также через наружные переходы (лоджии, балконы) из секции в секцию, через балконные лестницы на ниже- и вышерасположенные этажи; спасание людей с применением автолестниц, коленчатых подъемников, штурмовых и выдвижных лестниц, спасательных веревок, индивидуальных спасательных устройств, спасательных рукавов. Для спасания людей используют крыши соседних зданий с последующим переводом людей в лестничные клетки и из здания.
При массовой эвакуации по лестничным клеткам и переходам на путях эвакуации выставляют пожарных, которые должны обеспечить быстрое и организованное продвижение людей к выходам и не допустить паники.
При спасании людей из зданий повышенной этажности можно использовать массовое применение пожарных автолестниц, коленчатых автоподъемников, выдвижных и штурмовых лестниц, спасательных рукавов, веревок и одновременно вывод и вынос пострадавших по коридорам и маршевым лестницам звеньями и отделениями ГДЗС. Выдвижные пожарные лестницы устанавливают со стилобатов и перепадов крыши сблокированных корпусов зданий, примыкающих к горящему, а штурмовые лестницы при необходимости подвешивают последовательно одна за другой по "цепочке", начиная с вершины выдвижной лестницы или автолестницы. Для большей устойчивости используют штурмовые лестницы с двумя крюками. При этом каждой штурмовой лестницы на "цепочке" выставляют пожарного, который удерживает лестницу и оказывает помощь спасаемым в передвижении и переходе с лестницы на лестницу. Спасаемых обязательно страхуют веревками.
При отыскании людей тщательно проверяют все помещения, особенно на горящих и вышерасположенных этажах, и заблокированные кабины лифтов. Чтобы избежать повторного осмотра помещений, на их входных дверях делают пометки.
Одновременно с проведением эвакуационно-спасательных работ РТП принимает меры по предотвращению распространения огня и дыма на пути эвакуации, а также по удалению дыма и снижению температуры в лестничных клетках и шахтах лифтов, по которым производятся спасательные работы. Для этих целей в первую очередь, используют противопожарный водопровод и стационарные системы тушения пожаров, а также систем дымоудаления. При удалении дыма клапаны дымоудаления должны быть открыты только на горящем этаже, т.к. одновременное открытие клапанов на других этажах приводит к задымлению вышерасположенных этажей. В ряде зданий из лестничных клеток дым удаляют через дымовые люки, устроенные в их покрытии.
При отсутствии в здании систем противодымной защиты или отказе их работы РТП должен принять меры по удалению дыма и ограничению распространения огня на пути эвакуации с помощью передвижных средств: пожарные автомобили дымоудаления, прицепные и переносные дымососы, а также путем вскрытия окон и дверей.
При помощи автомобилей дымоудаления или дымососов дым удаляют нагнетанием воздуха в лестничную клетку, лифтовые шахты и лифтовые холлы через вестибюль здания. Одновременно осуществляют выпуск дыма в верхней части лестнично-лифтового узла через дымовые люки и оконные проемы. Варианты подачи воздуха в вестибюли зданий повышенной этажности автомобилем дымоудаления приведены на (рис. 2). По прибытии на пожар работники службы пожаротушения или руководства гарнизона пожарной охраны сразу создают оперативный штаб пожаротушения, организуют связь с боевыми участками и отдельными разведывательно-спасательными группами. Боевые участки можно создавать со стороны каждой лестничной клетки. БУ одновременно обеспечивают тушение пожара и спасание пострадавших. Для организации и проведения спасательных работ по периметру здания, особенно по пожарным лестницам, с разных сторон создают боевые участки и придают им необходимое количество спасательных средств. В отдельных случаях при развившихся пожарах в зданиях с коридорной планировкой боевые участки создают в нескольких этажах со стороны одной лестничной клетки, а для координации их работы назначают одного опытного работника – начальника сектора. Из лиц начальствующего состава, прибывших на пожар, назначают ответственных за проведение спасательных работ, организацию работы газодымозащитной службы, соблюдение правил техники безопасности, обеспечение бесперебойной работы пожарной техники и др.

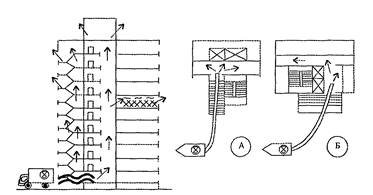

Рис. 2 Схема удаления дыма и варианты подачи воздуха в комуникационные узлы многоэтажных зданий с помощью автомобиля АДУ.
В процессе тушения пожара РТП должен постоянно поддерживать связь с ЦУС, а старший диспетчер ЦУС при получении сведений с места пожара должен немедленно сообщить РТП место нахождения людей, которым необходима помощь, их состояние и количество.
Представляют сложность в тушении пожары, происходящие в верхней зоне зданий повышенной этажности. В первую очередь включают насосы-повысители и вводят стволы от внутреннего противопожарного водопровода. Одновременно производят прокладку магистральных и рабочих линий от пожарных машин, установленных у места пожара.
Для подачи стволов в верхние этажи рукавные линии прокладывают внутри зданий между маршами, а также с наружной стороны зданий. Наиболее целесообразно рукавные линии собирать из скаток, поднятых на высоту с помощью лифтов или по маршевым лестницам и спускать их в низ или поднимать по авто-лестницам, коленчатым автоподъемникам и по спасательным веревкам. Для подъема рукавов используют спасательные веревки длиной 50-60 м, специальные кронштейны с блоками, которые закрепляют за подоконники в верхних этажах зданий и другие приспособления.
Рис. 3 Схемы подачи огнетушащих средств в верхней этажи зданий повышенной этажности.
Подача воды к стволам при тушении пожаров в верхней зоне зданий может осуществляться пожарными насосами по различным схемам, приведенным на (рис. 3). На высоту до 15-го этажа включительно при расположении водоисточников на расстоянии 60-80 м от здания воду к стволам можно подавать одним автонасосом. Воду к стволам, расположенным до 20-го этажа включительно, подают перекачкой из насоса в насос, при этом один из насосов устанавливают непосредственно у здания, а второй на водоисточник. Напоры на насосах пожарных автомобилей указаны в (табл. 1).
Рис 4 Подача средств тушения в верхнюю зону зданий повышенной этажности.
Рабочие линии при подаче стволов в верхнюю зону зданий повышенной этажности присоединяют к разветвлениям, которые устанавливают у зданий, а также на горящем этаже или нижерасположенном. От кранов, установленных у зданий, подают не более двух рабочих линий, а один патрубок всегда оставляют свободным для выпуска воды из рукавных линий при их уборке. При расположении разветвлений в верхних этажах на этой же магистральной линии у здания устанавливают второе разветвление для спуска воды или для этих целей оставляют свободным один напорный патрубок пожарных насосов (рис. 4).
Таблица 1
| Длина магистральной линии, м |
Номер схемы |
| 2 |
3 |
4 |
5 |
| При диаметре рукава, мм |
| 66 |
77 |
66 |
77 |
66 |
77 |
66 |
77 |
| 40 |
42
119
|
41
114
|
47
119
|
43
114
|
44
128
|
42
117
|
54
128
|
47
117
|
| 80 |
44
119
|
42
114
|
54
119
|
46
114
|
48
128
|
44
117
|
68
128
|
54
117
|
| 120 |
46
119
|
43
114
|
61
119
|
49
114
|
52
128
|
46
117
|
82
128
|
61
117
|
| 160 |
48
119
|
44
114
|
68
119
|
52
114
|
56
128
|
48
117
|
96
128
|
68
117
|
| 200 |
50
119
|
45
114
|
75
119
|
55
114
|
60
128
|
50
117
|
110
128
|
75
117
|
| 240 |
52
119
|
46
114
|
81
119
|
58
114
|
64
128
|
52
117
|
124
128
|
82
117
|
| 280 |
54
119
|
47
114
|
89
119
|
61
114
|
68
128
|
54
117
|
138
128
|
89
117
|
Примечания:
1. Над чертой указан требуемый напор на автомобиле установленном на водоисточник, под чертой – на головном автомобиле.
2. Первое разветвление устанавливается у здания, второе – на этаже.
3. Подачу пены по рукавам d = 66 мм в схемах 4 и 5 следует производить в исключительных случаях, т.к. напор насосов превышает допустимый.
Воду в верхние этажи подают пожарными машинами по сухотрубам с последующей подачей стволов через внутренние пожарные краны.
Для подачи воды на тушение пожаров в зданиях выше 20-го этажа используют промежуточные эластичные емкости объемом 2-3 м3
, а в качестве насосов – переносные пожарные мотто-помпы.
Все рукавные линии, основные и резервные, проложенные в верхние этажи, надежно закрепляют через каждые 20 м (одна задержка на рукав), а для контроля за их работой в местах крепления выставляют посты с резервными рукавами в скатках.
Для оказания помощи РТП на все здания повышенной этажности разрабатывают карточки, а на гостиницы и административные здания – планы тушения пожаров, в которых указывают: наличие систем дымоудаления и порядок их приведения в действие; наличие и расположение в здании незадымляемых лестничных клеток, межквартирных переходов, специальных лифтов для подъема пожарных, характеристику внутреннего противопожарного водопровода, порядок включения насосов-повысителей, расположение внутренних пожарных кранов и кнопок для включения насосов, диаметр и вид соединительных головок, наличие и места подключения рукавных линий к сухотрубам; возможные места установки автолестниц, коленчатых автоподъемников, порядок эвакуации людей из этажей, превышающих длину лестниц и автоподъемников; расчет количества разведывательно-спасательных групп; наиболее целесообразные схемы боевого развертывания; наличие систем оповещения о пожаре и управления эвакуацией и др.
Необходимо в расписании выезда на пожар в зданиях повышенной этажности по первому сообщению предусматривать выезд пожарных автолестниц, коленчатых автоподъемников, автомобилей дымоудаления и дымососов большой производительности, автомобилей связи и освещения, ГДЗС, аварийных служб города, а также сообщать о выезде на пожары в диспетчерскую службу ДЭУ, РЭУ.
З
адача
Пожар возник в подвальном помещении 5-этажного жилого дама ІІ степени огнестойкости, в котором размещены хозяйственные сараи жильцов. Над подвальное перекрытие из железобетонных плит.
День, температура воздуха +5 °С, из дверного проема и приямка подвального помещения идет густой черный дым. Жильцы эвакуированы.
Водоснабжение. На расстоянии 200м от здания с северной стороны на тупиковой водопроводной сети диаметром 150мм расположены два пожарных гидранта.
На пожар прибыли два отделения дежурного караула ППЧ-10 на двух
АЦ-40(130)63Б.
здание гражданский противопожарный спасательный эвакуация
Представить руководителю следующие материалы:

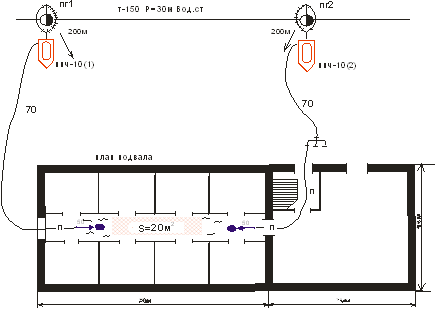

Перечень тактических ошибок , допущенных РТП-1 в ходе организации тушения пожара; (рис.1)
Оптимальную схему расстановки сил и средств; (рис.2)
Формулировки приказаний (распоряжений) на проведение боевой работы по тушению пожара:
Перечень тактических ошибок, допущенных РТП-1 в ходе организации тушения пожара: (рис.1)
Установка двух и более автонасосов на тупиковую водопроводную сеть не допускается
Неправильная расстановка техники
Для тушения пожара внутри здания не использованы звенья ГДЗС
Не выставлен пост безопасности
На рукавной линии АЦ ППЧ-10(1) отсутствует разветвление
Не подан ствол на защиту первого этажа
Рис.1
Оптимальная схема расстановки сил и средств; (рис.2)
Поскольку площадь пожара составляет 20м², определяем требуемый расход воды на тушение пожара.
Qттр =Sп•Jтр=20•0.1=2л/c
Определяем требуемый расход воды на защиту.
Интенсивность подачи огнетушащих веществ на защиту объекта, которому угрожает распространение пожара, принимают исходя из опыта тушения пожаров, обычно в 2-3 раза меньше по сравнению с интенсивностью на непосредственное тушение.
Qзтр =Qттр: 2=2 : 2=1л/c
Определяем общий расход воды на тушение
Qтобщ=Qт+Qз=2+1=3л/c
Определяем количество стволов на тушение
Nтст = Qтобщ : qст Б =3 : 3.5=1стБ
Определяем количество стволов на защиту
Nзст = Qзобщ : qст Б =1 : 3.5=1стБ
Определяем количество личного состава
Nл/с = NСТ
Б + Nразв + Nгдзс.т +Nгдзс.з1 =2+2+3+3=10чел.
Рис.2
Формулировки приказаний (распоряжений) на проведение боевой работы по тушению пожара:
- Командиру первого отделения: АЦ к подъезду, полное боевое развертывание, выставить пост безопасности, отключить электроэнергию, ствол Б звеном ГДЗС на тушение подвала. Второй ствол Б подать через подвальное окно с западной стороны здания. Марш!
- Командиру второго отделения: АЦ на ПГ №2 предварительное развертывание в направлении дома. От разветвления первого отделения звеном ГДЗС подать ствол Б на защиту первого этажа и осмотр квартир. Марш!
- Связному: Передать диспетчеру, прибыли на место пожара, горит подвал 5-этажного жилого дома.
Приблизительная площадь пожара двадцать метров квадратных
Жильцы самостоятельно эвакуированы, пострадавших нет.
На тушение подвала подано два ствола Б и на защиту первого этажа один ствол Б, дополнительных сил и средств не требуется.
Прошу направить к месту пожара наряд милиции, оперативно следственную группу и инспектора ГПН.
Литература
1.Повзик Я. С.Пожарная тактика
2.В. В. Теребнев. Справочник руководителя тушения пожара
3.Боевой устав пожарной охраны
4.Приказот 31 декабря 2002 г. N 630(ПОТРО-01-2002)
|
