Реферат: Химико-технологическая система

Химическое производство состоит из десятков и сотен разнородных аппаратов и устройств, связанных между собой разнообразными потоками. Исследовать его в целом при огромном многообразии его составных частей – задача не только сложная, но и малоэффективная. Представив химическое производство как химико-технологическую систему, проведем дальнейшую систематизацию частей производства, представленных в структуре ХТС. Цель систематизации – выделить подсистемы ХТС для их исследования и изучения. Будем выделять подсистемы по двум признакам – функциональному и масштабному.

Функциональные подсистемы обеспечивают выполнение функций производства и его функционирования в целом.

Технологическая подсистема – часть производства, где осуществляется собственно переработка сырья в продукты, химико-технологический процесс.

Энергетическая подсистема – часть производства, служащая для обеспечения энергией химико-технологического процесса. В зависимости от вида энергии: тепловая, силовая, электрическая – может быть представлена соответствующая подсистема.

Подсистема управления – часть производства для получения информации о его функционировании и для управления им. Обычно это – автоматизированная система управления технологическим процессом (АСУТП).

Примерно так же функциональные подсистемы представлены в технической документации по производству. Напомним, что в зависимости от цели исследований каждая из подсистем может быть представлена несколькими видами. Совокупность функциональных подсистем образует состав ХТС.

Масштабные подсистемы выполняют определенные функции в последовательности процессов переработки сырья в продукты как отдельные части химико-технологического процесса. Как и в структуре математической модели процесса в реакторе, масштабные подсистемы ХТС также можно систематизировать в виде их иерархической последовательности – иерархической структуры ХТС (рис. 3.1).

В структуре ХТС минимальный элемент – отдельный аппарат (реактор, абсорбер, ректификационная колонна, насос и прочее). Это – низший масштабный уровень I. Несколько аппаратов, выполняющих вместе какое-то преобразование потока, – элементы подсистемы II масштабного уровня (реакционный узел, система разделения многокомпонентной смеси и т.д.). Совокупность подсистем второго уровня как элементы образуют подсистему III уровня (отделения или участки производства, например в производстве серной кислоты – отделения обжига серосодержащего сырья, очистки и осушки сернистого газа, контактное, абсорбционное, очистки отходящих газов). К этим же подсистемам могут относиться водоподготовка, регенерация отработанных вспомогательных материалов, утилизация отходов. Совокупность отделений, участков образует ХТС производства в целом. Описанное выделение подсистем условно. В каких-то задачах выделение подсистем, элементов может быть иным.

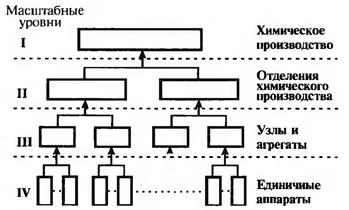

Иерархическая структура химико-технологической системы

Иерархическая структура ХТС позволяет на каждом этапе сократить размерность исследуемой задачи, а результаты изучения подсистемы одного производства использовать в исследованиях другого. Иерархическую последовательность масштабных подсистем можно выделить также в функциональных подсистемах.

Проведем дальнейшую систематизацию элементов ХТС. В описанной иерархической структуре отдельные аппараты или агрегаты предназначены для определенного изменения состояния потока.

Классификация элементов ХТС проводится по их назначению.

Механические и гидромеханические элементы производят изменение формы и размера материала и его перемещение, объединение и разделение потоков. Эти операции осуществляются дробилками, грануляторами, смесителями, сепараторами, фильтрами, циклонами, компрессорами, насосами.

Теплообменные элементы изменяют температуру потока, его теплосодержание, переводят вещества в другое фазовое состояние. Эти операции осуществляют в теплообменниках, испарителях, конденсаторах, сублиматорах.

Массообменные элементы осуществляют межфазный перенос компонентов, изменение компонентного состава потоков без появления новых веществ. Эти операции проводят в дистилляторах, абсорберах, адсорберах, ректификационных колоннах, экстракторах, кристаллизаторах, сушилках.

Реакционные элементы осуществляют химические превращения, кардинально меняют компонентный состав потоков и материалов. Эти процессы происходят в химических реакторах.

Энергетические элементы осуществляют преобразование энергии и получение энергоносителей. К ним относят турбины, генераторы, приводы для выработки механической энергии, котлы-утилизаторы для выработки энергетического пара.

Элементы контроля и управления позволяют измерить параметры состояния потоков, контролировать состояние аппаратов и машин, а также управлять процессами, меняя условия их протекания. К ним относятся датчики (температуры, давления, расхода, состава и т.д.), исполнительные механизмы (вентили, задвижки, выключатели и т.д.), а также приборы для выработки и преобразования сигналов, информационные и вычислительные устройства. Как правило, это устройства сигнализации, системы автоматического регулирования, автоматическая система управления химико-технологическим процессом.

В каждом из перечисленных элементов могут протекать разнообразные процессы и в каждый из них могут входить как составные части различные по назначению устройства. В реакционный узел кроме реактора входят теплообменные аппараты и гидромеханические устройства (смесители, распределители потоков). Классифицировать такой агрегат будем по его основному назначению – реакционный элемент технологической подсистемы. Но в энергетической подсистеме возможна утилизация теплоты реакции для подогрева воды в общей системе выработки энергетического пара. Тогда в энергетической подсистеме реакционный узел будет теплообменным элементом, источник тепла которого – результат химической реакции (сравните: в огневом подогревателе тоже протекает химическая реакция – горение, или окисление, топлива).

Как видим, в зависимости от изучаемой подсистемы один и тот же элемент может иметь разное назначение. Котел-утилизатор охлаждает поток в технологической подсистеме, он – теплообменный элемент. В энергетической подсистеме котел-утилизатор вырабатывает пар и потому он – энергетический элемент.

Возможно совмещение элементов по их назначению в одном устройстве, например реактор-ректификатор: в нем одновременно происходит и химическое превращение, и компонентное разделение смеси (массообменный элемент).

Несмотря на относительность признаков назначения элементов ХТС, приведенная классификация элементов позволяет проводить исследования более систематично.

Классификация связей (потоков). Потоки между аппаратами (связи между элементами) классифицируют по их содержанию:

Материальные потоки переносят вещества и материалы по трубопроводам различного назначения, транспортерами и другими механическими устройствами.

Энергетические потоки переносят энергию в любом ее проявлении – тепловую, механическую, электрическую, топливо. Тепловая энергия и топливо для энергетических элементов передаются обычно по трубопроводам (пар, горячие потоки, горючие газы и жидкости), механическая энергия – также по трубопроводам (в виде газов под давлением) или через вал двигателей и другие элементы привода. Провода, силовые кабели передают электрическую энергию.

Информационные потоки используются в системах контроля и управления процессами и производством. Используются электрические провода и тонкие, капиллярные, трубки в пневматических системах.

Структура связей. Последовательность прохождения потоков через элементы ХТС определяет структуру связей и обеспечивает необходимые условия работы элементов системы. Основные типы структуры связей показаны на рис. 3.2. Здесь прямоугольники представляют элементы, линии со стрелками – связи и направления потоков.

Последовательная связь (схема 1 на рис. 3.2). Поток проходит аппараты поочередно. Применение: последовательная переработка сырья в разных операциях, более полная переработка сырья последовательными воздействиями на него, управление процессом путем необходимого управляющего воздействия на каждый элемент.

Разветвленная связь (схема 2 на рис. 3.2). После некоторой операции поток разветвляется и далее отдельные потоки перерабатываются различными способами. Используется для получения разных продуктов.

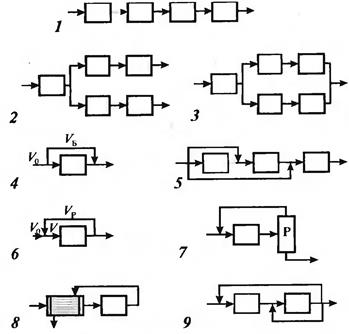

Связи в химико-технологической системе: 1 – последовательная; 2 – разветвленная; 3 – параллельная; 4, 5 – обводная (байпас) простая (4) и сложная (5)\ 6 обратная (рециркуляционная) – рецикл полный (6, 9) и фракционный (7, А), простой (6) и сложный (9)

Параллельная связь (схема 3 на рис. 3.2). Поток разветвляется, отдельные части его проходят через разные аппараты, после чего потоки объединяются. Если мощность некоторых аппаратов ограничена, то устанавливают несколько аппаратов параллельно, обеспечивая суммарную производительность всей системы. Другое применение такой связи – использование периодических стадий в непрерывном процессе. В этом случае поочередно работает один из параллельных аппаратов. После завершения рабочего цикла одного аппарата поток переключают на другой аппарат, а отключенный подготавливают к очередному рабочему циклу. Так включены адсорберы с коротким сроком службы сорбента. Пока в одном из них происходит поглощение, в другом сорбент регенерируют. Еще одно назначение параллельной схемы – резервирование на случай выхода из строя одного из аппаратов, когда такое нарушение может привести к резкому ухудшению работы всей системы и даже к аварийному состоянию. Такое резервирование называют «холодным», в отличие от резервирования, обусловленного периодичностью процесса, – «горячего».

Обводная связь, или байпас (схемы 4 и 5 на рис. 3.2). Часть потока, не поступая в аппарат, «обходит» его. Такая схема используется в основном для управления процессом. Например, в процессе эксплуатации теплообменника условия передачи теплоты в нем меняются (загрязнения поверхности, изменение нагрузки). Поддерживают необходимые температуры потоков байпасированием их мимо теплообменника. Величину байпаса р определяют как долю основного потока, проходящего мимо аппарата: р = V_б /V_о (обозначения потоков показаны на рис. 3.2). Различают простой (схема 4) и сложный (схема 5) байпасы.

Обратная связь, или рецикл (схемы 6–9 на рис. 3.2). Часть потока после одного из аппаратов возвращается в предыдущий. Через аппарат, в который направляется поток V_p ,проходит поток V больший, чем основной V_о ,так что V = V_o + V_p . Количественно величину рецикла характеризуют двумя величинами: кратностью циркуляции К_р = V/V_о и отношением циркуляции R= V_p /VОчевидно, R= (К_р – 1)/К_р .

Если выходящий из аппарата поток разветвляется, и одна его часть образует обратную связь (схема б), то такая связь образует полный рецикл – составы выходящего потока и рециклирующего одинаковы. Такую схему используют для управления процессом, создания благоприятных условий для его протекания. В цепных реакциях скорость превращения возрастает по мере накопления промежуточных активных радикалов. Если на вход реактора вернуть часть выходного потока, содержащего активные радикалы, то превращение будет интенсивным с самого начала.

Возможен возврат (рецикл) части компонентов после системы разделения Р (схема 7). Это – фракционный рецикл (возвращается фракция потока). Широко применяется для более полного использования сырья. В синтезе аммиака в реакторе превращается около 20% азотоводородной смеси. После отделения продукта – аммиака – непрореагировавшие азот и водород возвращают в реактор. При неполном превращении реакционной смеси в реакторе в схеме с фракционным рециклом достигается полное превращение исходного вещества. Фракционный рецикл используют также для полного использования вспомогательных материалов. В производстве аммиака азотоводородная смесь получается с большим содержанием С02. Его абсорбируют раствором моноэтаноламина (МЭА), который быстро насыщается диоксидом углерода. Насыщенный раствор МЭА рециркулирует через десорбер, где отделяется С0₂ и восстановленный моноэтаноламин возвращается в абсорбер. К фракционному рециклу можно отнести схему 8. Свежая смесь нагревается в теплообменнике теплом выходящего из реактора потока. Рециркулирует тепловая фракция потока (а не компонентная, как в схеме 7).

Схемы 6–8 представляют собой простой рецикл, а схема 9 – сложный.

Приведенные выше типы связей присутствуют практически во всех ХТС, обеспечивая необходимые условия их функционирования.

Исследование системы, в том числе ХТС, предполагает, что вначале она будет представлена моделью. Уже из определения системы как совокупности элементов и связей между ними представляется целесообразным представить ее в виде схемы, графически. С другой стороны, качественные и количественные показатели ее функционирования могут быть отражены словесным и математическим описаниями (моделями) происходящих в них процессов (здесь понятие модели трактуется несколько шире, чем было строго определено в разделе «Математическое моделирование»: описание процесса, его схема – также модели ХТС). Модели ХТС можно разделить на две группы: описательные (в виде формул, уравнений) и графические (в виде схем и других графических изображений). В каждой из названных групп также можно выделить несколько видов моделей, различающихся по форме и назначению:

А. Описательные модели: химическая; операционная; математическая;

Б. Графические модели: функциональная; технологическая; структурная; специальные.

Здесь перечислены не все виды моделей, применяемых при исследовании ХТС, а только те, которые будут использованы далее.

Химическая модель (схема) представлена основными реакциями (химическими уравнениями), которые обеспечивают переработку сырья в продукт.

Синтез аммиака из водорода и азота представлен одним химическим уравнением:

ЗН₂ + N₂ = 2NH₃ .

Производство аммиака из природного газа (метана) требует проведения нескольких химических реакций:

СН₄ + Н₂ 0 = СО + ЗН₂ – конверсия метана с водяным паром;

СО + Н₂ 0 = С0₂ + Н₂ – конверсия оксида углерода;

ЗН₂ + N₂ = 2NH₃ – синтез аммиака.

Получение серной кислоты из серы протекает через следующие превращения:

S₂ + 2O₂ = 2S0₂ – сжигание серы;

2S₂ + 0₂ = 2S0₃ – окисление диоксида серы;

S0₃ + Н₂ 0 = H₂ S0₄ – абсорбцияSO₃ .

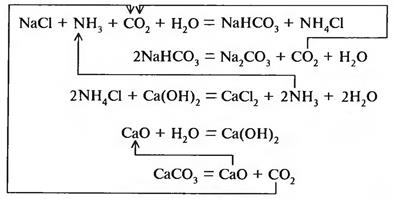

Последовательность химических взаимодействий удобно представить и такой схемой, как, например, производство соды Nа₂ СОз из поваренной соли NaClи известняка СаС0₃ :

Эти уравнения – химическая схема – показывают генеральный путь превращения сырья в продукт. Но реализация этого превращения не ограничивается только данными уравнениями – необходимы еще стадии, обеспечивающие эти химические преобразования или детализирующие их. Они представлены в других моделях процесса.

Операционная модель представляет основные стадии (операции) переработки сырья в продукт, в том числе обеспечивающие протекание основных превращений. Производство аммиака будет описано следующей операционной моделью.

1) Очистка природного газа от серосодержащих соединений адсорбцией сероводорода, который мешает дальнейшим превращениям:

H₂ S+ ZnO= ZnS+ Н₂ 0

Конверсия метана с водяным паром. И природный газ (СН₄ ), и вода (Н₂ О) являются сырьем для получения одного из компонентов для синтеза аммиака – водорода Н₂ . В этом превращении протекают одновременно две реакции:

СН₄ + Н₂ О = СО + ЗН₂ ;

СО + Н₂ О = СО₂ + Н₂ .

2) Конверсия оксида углерода с водяным паром (в предыдущем процессе оксид углерода СО не полностью превращается в С0₂ из-за равновесных ограничений):

СО + Н₂ О = СО₂ + Н₂ .

После этого процесса достигается максимально возможное извлечение водорода из исходного сырья – метана СН₄ и воды Н2О.

3) Получение азота N₂ – второго исходного компонента для синтеза аммиака. В современных схемах его получают из воздуха «выжиганием» из него кислорода:

30₂ + 2СН₄ = 2СО + 4Н₂ 0.

Это – наиболее простой способ освободить азот воздуха от кислорода, тем более, что сжигание части природного газа все равно необходимо для обеспечения теплом всего процесса. Продукты горения – СО и Н₂ 0 – участники получения водорода.

4) Абсорбция диоксида углерода – удаление С0₂ , полученного при получении водорода. Его поглощают раствором моноэта – ноламина:

С0₂ + 2RNH₂ + Н₂ О = (RNH₃ )₂ C0₃ .

5) Очистка газа от оксида углерода СО. После конверсии СО небольшое количество СО остается, и он мешает дальнейшим превращениям. Освобождаются от него, превращая в метан:

СО + ЗН₂ = СН₄ + Н₂ О.

6) Синтез аммиака (после всех стадий получена чистая азото – водородная смесь; примесь СН4, полученная в предыдущей стадии, мала):

3Н₂ + N₂ = 2NH₃ .

Химическая и операционная схемы дают первое описание и представление о производстве и его основных стадиях. Для дальнейшего рассмотрения ХТС удобнее использовать графические модели.

Функциональная модель (схема) строится на основе химической и операционной и наглядно отражает основные стадии химико-технологического процесса и их взаимосвязи. Каждая из них представлена прямоугольником, линии между ними – связи. На рис. 3.3 показана функциональная схема производства аммиака, соответствующая приведенной выше операционной модели. Цифры на схеме соответствуют стадиям операционной модели (стадии 2 и 4 совмещены, что будет объяснено при рассмотрении производства). Элементы функциональной схемы соединены последовательно. На рис. 3.4 показана функциональная схема производства соды, построенная на основе ее химического описания. Она сложнее предыдущей, с параллельной и обратными связями.

Функциональная схема производства аммиака. Цифры на схеме соответствуют стадиям операционной модели

Представление основных операций химико-технологического процесса в виде функциональной схемы весьма удобно для его понимания. Она дает общее представление о функционировании ХТС и служит предпосылкой для аппаратурного оформления и более детальной разработки ХТС.

Функциональная схема производства соды

Функциональная схема синтеза аммиака: А – синтез NH₃ ; Б – выделение NH₃ ; В – компрессия и рециркуляция

Приведем еще одну функциональную схему – синтеза аммиака, т.е. рассмотрим подсистему 7 в производстве аммиака как ХТС. Реакция водорода с азотом протекает не полностью из-за ограничений по равновесию. Поэтому синтез аммиака включает три стадии:

7) Синтез аммиака ЗН₂ + N₂ = 2NH₃ ;

Б. Выделение аммиака;

8) Возврат непрореагировавших водорода и азота в реактор (стадию А).

Функциональная схема показана на рис. 3.5. Схема с рециклом.

Технологическая модель (схема) показывает элементы системы, порядок их соединения и последовательность технологических операций. В технологической схеме каждый элемент (агрегат, аппарат, машина) имеет общепринятое изображение, соответствующее его внешнему виду. Связи изображены обычно линиями со стрелками или даже в виде трубопроводов. Нередко расположение аппаратов соответствует их примерной расстановке в цехе. На технологической схеме кратко могут быть приведены данные о параметрах процесса.

На рис. 3.6 приведена несколько сокращенная технологическая схема синтеза аммиака. Азотоводородная смесь поступает в реактор 1. Нагретая за счет теплоты экзотермической реакции прореагировавшая реакционная смесь охлаждается в трех теплообменниках. В первом из них 2 газ охлаждается водой – частично используется теплота реакции. В теплообменнике 3 подогревается газ, направляемый в реактор. Окончательное охлаждение происходит в воздушном холодильнике 4. Это наиболее простое и безопасное решение. Если охлаждать водой, вода может загрязняться, и необходимо создать сложную замкнутую систему водооборота, работающую на чуть теплой воде В охлажденном газе конденсируется аммиак (частично), и его отделяют в сепараторе 5. Жидкий аммиак собирается в сборнике 6 как продукт. Охлаждение до температуры окружающей среды недостаточно для полного выделения аммиака, и газ из сепаратора направляется в конденсационную колонну 8. В ней газ охлаждается до – (2+3) °С, так что в нем остается 3–5% аммиака.

Испаритель может быть совмещен конструктивно с конденсационной колонной. В ней же аммиак отделяют от газа и направляют в сборник. Холодный газ затем подогревают в теплообменнике 3 и возвращают в колонну синтеза 1. Обеспечивают циркуляцию потока циркуляционным компрессором 7. Перед ним добавляют в циркулирующий реакционный газ свежую азотоводородную смесь. На рис. 3.6 пунктиром выделены элементы функциональной схемы на рис. 3.5. Отметим, что элемент В циркуляции газа «встроен» в элемент Б – выделение аммиака происходит перед и после циркуляционного компрессора.

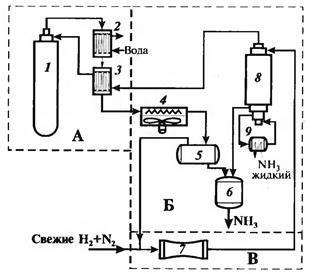

Технологическая схема синтеза аммиака: 1 – колонна (реактор) синтеза NH₃ ; 2 – водяной холодильник; 3 теплообменник; 4 – воздушный холодильник; 5 – сепаратор; 6 – сборник аммиака, 7 – циркуляционный компрессор; 8 – конденсационная колонна; 9- испаритель

Технологическую схему получают в результате научной разработки данного способа производства, технологической и конструктивной проработки схемы, узлов и аппаратов. Следует отметить наглядность отображения конкретного производства, дающую почти осязаемое представление о нем. Технологические схемы используют как при эксплуатации производства, так и при его проектировании. Они входят в проектную и техническую документацию каждого производства.

Структурная модель (схема) в отличие от технологической включает элементы ХТС в виде простых геометрических фигур (прямоугольников, кругов). Изображение аппаратов обезличено, но значительно упрощается общий вид структуры ХТС. На рис. 3.7, о показана структурная схема синтеза аммиака – та же, что на рис. 3.6. В ней представлен общий характер структуры ХТС, легко прослеживается направленность потоков. Изображение даже сложной ХТС весьма наглядно, в ней удобно менять положение элементов, «проигрывая» различные варианты разрабатываемой ХТС. Наглядность связей позволяет легко составлять математическое описание, прослеживая связи между элементами, что существенно при автоматизированном проектировании.

Специальные модели (схемы) применяют при анализе и расчетах ХТС, используя специальный математический аппарат и вычислительные методы. Поскольку они здесь не используются, не будем их перечислять. Упомянем только об одной из схем – операторной схеме. Если в структурной схеме все элементы обезличены, то в операторной каждый элемент представлен специальным обозначением, называемым «технологический оператор». Принятые для них обозначения показаны на рис. 3.8. Они помогают определить по схеме, какие преобразования («операции») происходят с потоком в элементе. Операторная схема синтеза аммиака показана на рис. 3. 7,6 рядом со структурной. Зная обозначения элементов, такую схему удобно использовать при автоматизированных расчетах на ЭВМ – каждому виду элемента соответствует определенная подпрограмма (или блок) вычислительной системы.

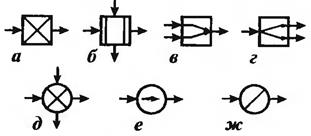

Технологические операторы: а – химического превращения; б – массообмена; в-смешения; г – разделения; д – теплообмена; е – сжатия, расширения; ж – изменения агрегатного состояния

Математическая модель (описание). Приведенные выше модели (описания, схемы) дают общее представление о ХТС. Для количественных выводов о ее функционировании необходимо иметь математическую модель. Как уже было определено, система – «совокупность элементов и связей…», и ее модель будет представлена двумя системами уравнений – для элементов и связей.

В элементе происходит преобразование потоков. Математическая модель процесса в элементе устанавливает связь параметров выходящих потоков Y_k и к-го элемента и входящих в него X_k . Показатели потока – это его величина, состав (концентрации), температура, давление, теплосодержание и другие параметры. На состояние потока на выходе могут влиять некоторые параметры U_k которые управляют процессом или меняются в процессе эксплуатации. В общем виде

химический энергия связь система

Y_k =F(X_k , U_k ).(3.1)

Черточки над Y_k , Х_к , U_k означают множество параметров (концентрации, температура и другие). Уравнения (3.1) – математические модели реактора, абсорбера, компрессора и других аппаратов и машин. Конечно, можно использовать математические модели, например, реакторов, рассмотренные выше. Но поскольку при расчете ХТС важно знать входные и выходные параметры, то используют и другие модели, которые будут рассмотрены далее.

Связи в ХТС определяют, из какого элемента в какой передается поток. Поскольку передача потока происходит без его изменения, то уравнения связи в общем виде выглядят так:

Х_к = б_{l - k} Y_L ,(3.2)

где б_{l - k} =1 для потока, выходящего изL-го элемента и входящего вk-йэлемент;a_{i - k} = 0, если междуL-м и к-м элементами нет связи.

Для входящих в ХТС и выходящих из нее потоков используют обычно индекс «О» как обозначение внешней среды.

Система уравнений (3.1) – (3.2) довольно громоздка и решается, как правило, с помощью электронно-вычислительных машин.
