Жилые дома из объемно-пространственных блоков
Крупнопанельные здания - являются одними из самых прогрессивных видов строительства. Однако трудовые затраты относительно велики. Это объясняется тем, что
помимо монтажа сборных конструкций и работ нулевого цикла, приходиться выполнять ряд отделочных операций, а так же настилать полы, прокладывать трубопроводы, электросети и
т.п.
При строительстве зданий из объемно-пространственных блоков эти затраты сводятся к минимуму.
Объемные блоки изготавливаются в цехах домостроительных заводов, причем выполняют не только несущие конструкции, но и все работы по отделке и внутреннему оборудованию.
Это позволяет в большей степени механизировать работу, повысить качество и снизить стоимость.
Здания из сборных блоков, комнат
и квартир
Изготовленные на заводе пространственные блоки, включающие одну-две комнаты с полной их отделкой и внутренним санитарно-техническим оборудованием, доставляют специальными автодомовозами на постройку, где
их монтируют «с колес» мощным, например, козловым краном.
Здания из блок-комнат по своей пространственной схеме могут быть бескаркасными и каркасными (рис. 143, 144, 147).
Первые в мире попытки относятся к 1901 году, когда в России был выдан патент на сборку домов из деревянных блок - помещений.
С 1950 года проблемой обьемно-блочного домостроения начали заниматься научно-исследовательские проектные и производственные организации Москвы, Ленинграда, Краснодара, Киева, Минска, Новокузнецка, Перьми и др.
Первая формующая машина была построена в городе Лихоборы в 1956 г.
В 1960 г. определены основные направления
:
- Заводская сборка блоков из плоских панелей;
- Заводское изготовление монолитных блоков.
Габариты - на квартиру, на две комнаты, по ширине здания и на комнату. Последний наиболее целесообразен (по технологии, транспортировке, монтажу, вариантности архитектурных, объёмно - планировочных и конструктивных решений).
Классификация по следующим основным признакам:
- по размерам - блок - кабины, блок - комнаты, спаренные блок – комнаты (на ширину корпуса)
- по конструкциям и способу изготовления - цельно - формованные (монолитные) и составные;
- по роли, выполняемой в конструктивной схеме здания - несущие и ненесущие.
Наибольшее распространение получили: цельноформованные несущие блок - комнаты типа «колпак» и «лежащий стакан» (рис. 145, 146, 147).
При выборе той или иной системы разрезки здания целесообразно отдать предпочтение более крупным пространственным элементам, применение которых сокращает число и протяженность монолитных швов, ускоряет строительство, и кроме того снижает транспортные расходы.
Размеры пространственных элементов ограничиваются габаритами. Так высота не превышает 3.0 м, а ширина - 3.5 м для дневных перевозок и 6 - 8 м для ночных, длинна по условиям разворота должна быть не более 15 - 20 м. Вес при использовании для монолитных работ козлового крана доходит до 20 - 30 т. По способу изготовления блок - комнаты бывают монолитные или составные из отдельных панелей.
Строительство домов из объемно-пространственных элементов, являясь в
принципе Дальнейшим усовершенствованием крупно панельного домостроения, пока еще не вышло из первоначальной стадии экспериментального строительства.
Конструктивные свойства блок-комнат при полном и правильном использовании их позволяют получить множество разнообразных архитектурно - планировочных решений. Их можно свободно располагать как в плане так и по вертикали здания, сдвигать, поворачивать относительно друг - друга и т.п. (рис. 143, 147)
ТЭП близки к крупнопанельным, а по параметрам превосходят их.
Например, на заводперенесено около 80% трудозатрат (в крупнопанельном - 40%);
Удельный вес затрат груза на стройке снижается до 25% (вместо 60%).
Число монтажных элементов уменьшается в 4 - 5 раз.
Срок строительства сокращается в 3 - 4 раза.
Трудоемкость на стройке уменьшается в 2,5 - 2,8 раз.
Расход бетона снижается на 25 - 28%.
Преимущества ОБД не исчерпываются только экономическими показателями. Они дают большой социальный эффект - улучшение труда строителей, качества робот, а в конечном итоге - строительного и эстетического качества наших зданий и сооружений.
объемное пространственное строительство

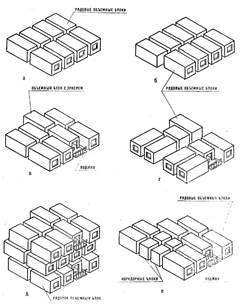

Рис. 143.

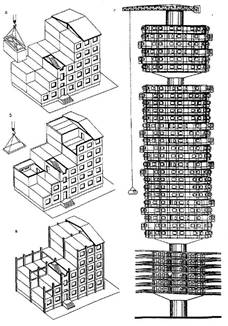

Рис. 144.

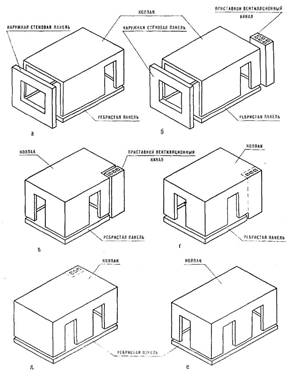

Рис. 145.

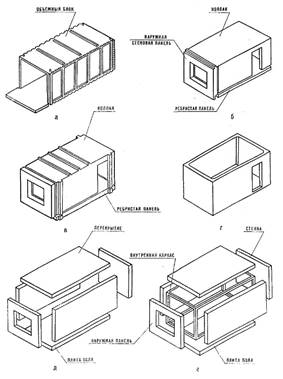

Рис. 146.
ОБЪЁМНЫЕ БЕТОННЫЕ БЛОКИ
а – малые; б – большие; а – схема передачи вертикальных нагрузок на объёмные блоки
1 – сантехкабина; 2 – тюбинг лифтовой шахты; 3 – эркер; 4 – ризалиты; 5 – блок типа «колпак»; 6 = «труба»; 7 – «стакан»
Рис. 147.

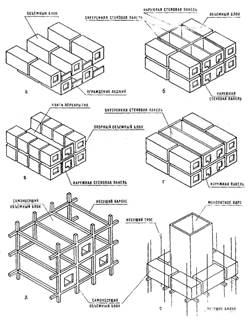

КОНСТРУКТИВНЫЕ СИСТЕМЫ ОБЪЁМНО–БЛОЧНЫХ ЗДАНИЙ
а – бескаркасная; б – блочно – стеновая; в – каркасная; г – ствольная
Рис. 147.

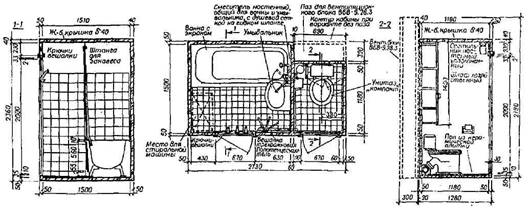

РАЗОБЩЕННАЯ САНИТАРНО–ТЕХНИЧЕСКАЯ КАБИНА ТИПА «СТАКАН» (СЕРИЯ 1.188 - 5)
Рис. 148.

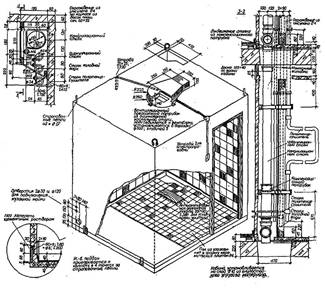

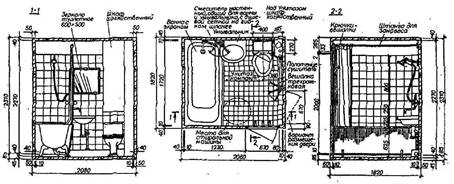

СОВМЕЩЕННАЯ САНИТАРНО–ТЕХНИЧЕСКАЯ КАБИНА ТИПА «КОЛПАК» (СЕРИЯ 1.188 - 5)
ОГРАЖДЕНИЕ И КРЕПЛЕНИЕ СТОЯКОВ
Рис. 149.
ОБЩИЙ ВИД КАБИНЫ СХЕМА МОНТАЖА СТОЯКОВ
