Министерство образования и науки Республики Казахстан
Северо-Казахстанский государственный университет им. М. Козыбаева
Факультет Энергетики и Машиностроения
Кафедра Энергетики и Приборостроения
РГР № 2
По дисциплине:
Электромеханика и электротехническое оборудование
Выполнил: студент гр. ЭЭ-08
Прищепа А.А.
Проверил: ст. преподаватель
Кашевкин А.А.
Петропавловск 2010
Задача 1. Расчет общего освещения рабочего помещения
Рассчитать общее электрическое освещение заданного помещения методом использования светового потока
. Размеры помещения a1
– длина помещения; b1
– ширина помещения; h1
– высота помещения, высота расположения светильников над уровнем рабочей поверхности hсв1
. Минимальная освещенность Ен1
определяется на основании заданного разряда зрительной работы Р. Коэффициенты отражения потолка, стен и пола соответственно спт
; сст
; сп
В соответствии с условиями внутренней среды и характеристикой зрительной работы выбрать светильники и разместить их на плане помещения.
Определить необходимое количество светильников, мощность одной лампы и всей осветительной установки.
Исходные данные для расчета приведены в таблице Б.9.
№ |
Тип помещения |
a1
, м |
b1
, м |
h1
, м |
hсв1
, м |
Р |
спт
; сст
; сп
|
13 |
Аккумуляторный цех |
8 |
8 |
4 |
2 |
Vв |
0,5;0,3;0,1 |
Таблица Б. 9
Исходные данные для решения задач 1 и 3
Решение:
Определим расстояние L
1
от стены до первого ряда светильников:
L1
= (0,4…0,5)Lсв
= 0,5Lсв
= 0,5·2 ≈1 м
Расстояние между крайними рядами светильников по ширине помещения
L2
= b1
– 2·L1
= 8 – 2·1 = 6 м
Число рядов светильников, которые можно расположить между крайними рядами по ширине помещения
nсв.ш
=(L2
/Lсв
) – 1= (6/2) – 1=2
Общее число рядов светильников по ширине
nсв
.ш.о
=nсв
.ш
+2 =2+2=4
Расстояние между крайними рядами светильников по длине помещения
L3
= a1
– 2 ·L1
= 8 – 2·1 = 6 м
Число рядов светильников, которые можно расположить между крайними рядами по длине помещения
nсв
.д
=(L3
/Lсв
) – 1= (6/2) – 1=2
Общее число рядов светильников по длине
nсв
.д.о
=nсв
.д
+2= 2+2=4
Общее число устанавливаемых в помещении светильников
nсв
= nсв
.д.о
· nсв
.ш.о.
= 4·4=16
Рис.1 План помещения с размещением светильников
Показатель формы помещения
ц=(a1
·b1
)/(hсв1
·(a1
+b1
))=(8·8)/(2·(8+8))=2
ц=2
Коэффициент неравномерности освещенности Z
примем равным Z = 1,15
(таб. Б.3)
Для светильника типа ЛБ
зи
= 0,55
Кз
=1,6
Минимальную освещенность Е
min
Еmin
=200 Лк
Световой поток одного светильника
Fсв
= Еmin
·Кз
·Z·Sп
/(nсв
·зи
)=200·1,6·1,15·64/(16·0,55)=2676 Лм
По таб. Б.4 выберем люминесцентные лампы марки ЛБ40-4 со световым потоком Fл
=2580 Лм
по одной
лампе на светильник, и тогда Fсв
=
2580 Лм
, что укладывается в 10% отклонение от нормы.
Мощность одной лампы
Pл
=40 Вт
Мощность всей осветительной установки
Pоу
=Pсв
· nсв
=40·16=640 Вт
Ответ: nсв
=16; Pл
=40 Вт; Pоу
=640 Вт
Задача 2. Расчет местного освещения рабочей поверхности
Рассчитать местное электрическое освещение рабочей поверхности точечным методом
. Поверхность расположена горизонтально. Размеры поверхности a2
– длина; b2
– ширина, высота расположения светильников над уровнем рабочей поверхности hсв2
, количество светильников n2
. Минимальная освещенность Ен2
определяется на основании заданного разряда зрительной работы Р.
Определить мощность одной лампы и всей осветительной установки в целом.
Исходные данные для расчета приведены в таблице Б.10.
Таблица Б. 10
Исходные данные для решения задачи 2
№ вар |
Тип помещения |
a2
, м |
b2
, м |
hсв2
, м |
Р |
n2
|
13 |
Аккумуляторный цех |
1 |
0,8 |
1 |
Vв |
1 |
Решение:
Расстояние между светильниками примем равным Lсв
=1м
Расстояние L
1
от стены до первого ряда светильников по ширине примем равным L
1
=0,4 м
РасстояниеL
2
от стены до первого ряда светильников по длине примем равным L
2
=0,5 м
Рис.2. План помещения с размещением светильников
Выберем на плане помещения точки А
и Б
, в которых, предположительно, освещенность может быть наименьшей:
Рис.3. К выбору точек А
и Б
Рассчитаем расстояния от светильников до точки А
:
LА
=
Рассчитаем расстояния от светильников до точки Б:
LБ
=0,5м
По рис. 3.6 определим суммарную условную освещенность от двух светильников в точках А и Б:

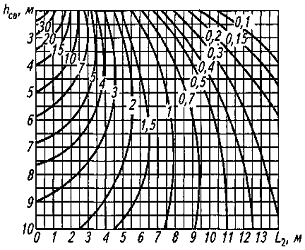

Рисунок 3.6 Пространственные изолюксы условной горизонтальной освещенности
Так как ,
то дальнейшие расчеты производим для точки А
Коэффициент запаса Кз
=1,6
(таб. 3.2)
Минимальную освещенность Е
min
Еmin
=200 Лк
Коэффициент добавочной освещенности м примем равным м=1,05
Световой поток одного светильника
Fсв
= 1000·Еmin
·Кз
/( Уе·м)=1000·200·1,6/(40·1,05)=761,9 Лм
По таб. Б.4 выберем люминесцентные лампы марки ЛБ 15 со световым потоком Fл
=800 Лм
по одной
лампе на светильник, и тогда Fсв
=800 Лм
, что укладывается в 10% отклонение от нормы.
Мощность одной лампыP
л
=15 Вт
Мощность всей осветительной установки
Pоу
=Pл
· nсв
=1·15·1=15 Вт
Ответ:Pл
=15 Вт; Pоу
=15 Вт
Задача 3. Проверка расчета общего освещения рабочего помещения и выбор проводки осветительной сети
Проверить расчет общего электрического освещения, выполненного в задаче 1 методом удельной мощности
.
Определить необходимое сечение проводников осветительной сети по нагреву и проверить их по допустимой потере напряжения. В качестве расстояния до наиболее удаленного осветительного приемника принять длину помещения a1
.
Исходные данные для расчета приведены в таблице Б.9.
Таблица Б.9
Исходные данные для решения задач 1 и 3
№ |
Тип помещения |
a1
, м |
b1
, м |
h1
, м |
hсв1
, м |
Р |
спт
; сст
; сп
|
13 |
Аккумуляторный цех |
8 |
8 |
4 |
2 |
Vв |
0,5;0,3;0,1 |
Решение:
По таблице Б,7 приложения определим удельную мощность общего равномерного освещения светильниками с ЛЛ типа ЛД65 (берем для лампы ЛТБ80):
(Еmin
=200 Лк, КПД=100%)
Так как
(12,63Вт/м2
>3,6Вт/м2
)
, то расчет выполнен правильно
Ток осветительной установки
По таблице 1.3.5 ПУЭ РК выберем алюминиевые
токопроводящие жилы сечением 2 мм2
с допустимым током 18 А
Сопротивление проводов
Падение напряжения
меньше допустимого (2,5%), следовательно, проводники удовлетворяют этому условию.
Список литературы
1. Кнорринг Г.М., Фадин И.М., Сидоров В.Н. Справочная книга для проектирования электрического освещения – СПб.: Энергоатомиздат, 1992.
2. СНиП РК 2.04-05-2002. Естественное и искусственное освещение.
3. ПУЭ РК.
|
