СОДЕРЖАНИЕ

1. КИНЕМАТИЧЕСКИЙ И СИЛОВОЙ РАСЧЕТЫ ПРИВОДА.. 2

1.1 Подбор электродвигателя. 2

1.2 Разбивка передаточного отношения привода. 3

1.3 Определение кинематических и силовых параметров на валах привода. 4

2. Расчет зубчатой передачи.. 5

3. Расчет валов редуктора.. 11

3.1 Ориентировочный расчет. 11

3.2 Эскизная компоновка I этап. 14

3.3 Определение усилий в зацеплениях. 15

3.4 Определение реакций в опорах. 16

3.5 Расчет подшипников. 22

4. Описание принятой системы смазки и выбор марки масла 25

5. Проверочный расчет шпоночных соединений на срез и на смятие 27

5.1 Выбор материала шпонок. 27

5.2 Расчет шпоночных соединений на быстроходном валу. 28

5.3 Расчет шпоночных соединений на тихоходном валу. 28

5.4 Расчет шпоночных соединений под полумуфту. 29

6. Описание процесса сборки редуктора.. 30

7. Подбор муфт. 31

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ.. 32

ПРИЛОЖЕНИЯ.. 33

СОДЕРЖАНИЕ. 34

1. КИНЕМАТИЧЕСКИЙ И СИЛОВОЙ РАСЧЕТЫ ПРИВОДА

Исходные данные к расчету:

Окружное усилие F_t = 4,0 кН;

Скорость ленты м/с.

Диаметр барабана мм

Число оборотов двигателя

Передаточное число открытой передачи

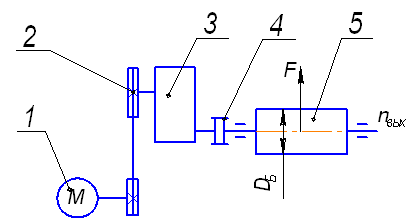

Схему привода смотри на рисунке 1.

Рисунок 1. Кинематическая схема привода.

1 – электродвигатель, 2 – ременная передача, 3 – редуктор, 4 – зубчатая муфта, 5 – приводной барабан конвейера

1.1 Подбор электродвигателя

Вычисляем требуемую мощность рабочей машины:

Определяем общий КПД:

,

где:

КПД открытой передачи (ременной) ;

КПД закрытой передачи (цилиндрической) ;

КПД подшипников ;

n – количество пар подшипников;

КПД муфты ;

m – количество муфт.

Требуемая мощность электродвигателя

Выбираем двигатель:

Тип: 4АМ 132S4У3 ГОСТ 19523-81

Мощность:

Частота вращения асинхронная:

1.2 Разбивка передаточного отношения привода

Определяем частоту вращения приводного вала

,

где D – диаметр барабана ленточного конвейера.

Находим общее передаточное число

Разбивка передаточного числа

Исходя из стандартных параметров передаточных отношений для цилиндрической закрытой передачи принимаем:

1.3. Определение кинематических и силовых параметров на валах привода

Вычисления параметров привода сведем в таблицу 1.

Таблица 1.

2. Расчет зубчатой передачи

Расчеты выполняем согласно методике предложенной в литературе /1/

В качестве материала для шестерни выбираем сталь 45 с средней твердостью

H₁ = 205НВ (нормализация).

Для колеса выбираем сталь 35 с средней твердостью H₂ = 182НВ (нормализация).

Предварительное значение межосевого расстояния:

где К = 10 – коэффициент зависящий от поверхностной твердости колеса и шестерни (H₁ ≤ 350, H₂ ≤ 350)

Окружная скорость:

Найдем допускаемые контактные напряжения и :

где - предел контактной выносливости, - для Н ≤ 350,

тогда для шестерни:

для колеса

- коэффициент запаса прочности для зубчатых колес с однородной структурой материала, ;

- коэффициент долговечности, учитывающий влияние ресурса

при условии

- число циклов, соответствующее перелому кривой усталости;

- ресурс передачи.

В соответствии с кривой усталости напряжения не могут иметь значений меньших , поэтому при принимают .

Для длительно работающих быстроходных передач , следовательно,

- коэффициент, учитывающий влияние шероховатости сопряженных поверхностей зубьев, принимаем

- коэффициент, учитывающий влияние окружной скорости.

При H ≤ 350 HB

Тогда принимаем

Допускаемые напряжения для цилиндрических передач равно меньшему из допускаемых напряжений шестерни и колеса .

Для цилиндрических и конических передач с непрямыми зубьями в связи с расположением линии контакта под углом к полюсной линии допускаемые напряжения вычисляются по формуле:

Допустимое напряжение для Стали 35 (нормализация)

Условие на выносливость по контактным напряжениям соблюдено.

Согласно ГОСТ 21354-87 допускаемый запас прочности обеспечен:

Уточняем предварительно найденное значение межосевого расстояния:

где - для прямозубых передач,

- коэффициент ширины, зависящий от положения колес относительно опор.

Для колес расположенных консольно

- коэффициент нагрузки в расчетах на контактную прочность

где /1, табл.2.6/- коэффициент, учитывающий внутреннюю динамику нагружения.

/1, табл.2.7/ - коэффициент, учитывающий неравномерность распределения нагрузки по длине контактных линий.

/1, табл.2.8/ - коэффициент, учитывающий распределение нагрузки между зубьями.

Тогда

Принимаем стандартное значение равное 340 мм

Предварительные основные размеры колеса:

Делительный диаметр:

Ширина колеса

Округляем в ближайшую сторону до стандартного значения

Ширина шестерни:

Максимально допустимый модуль передачи определяют из условия неподрезания зубьев у основания:

Принимаем стандартное значение модуля m = 6.

Минимальное значение модуля передачи определяют из условия прочности:

где - для прямозубых передач,

/1, табл.2.9/ - коэффициент нагрузки при расчете по напряжениям изгиба.

- допускаемое напряжение изгиба зубьев шестерни, выбирают наименьшее из и

где - предел выносливости, - для Н ≤ 350,

тогда для шестерни:

для колеса

- коэффициент запаса прочности для зубчатых колес ;

(для длительно работающих передач) - коэффициент долговечности, учитывающий влияние ресурса,

- коэффициент, учитывающий влияние шероховатости.

- коэффициент, учитывающий влияние двустороннего приложения нагрузки (реверса). При одностороннем приложении нагрузки

Тогда для шестерни:

для колеса

Подставляя найденные значение в формулу

Принимаем стандартное значение модуля m = 1.

Для дальнейших расчетов принимаем модуль находящийся в диапазоне m_min и m_max

т.е. m = 2

Суммарное число зубьев

Число зубьев шестерни

Число зубьев колеса внешнего зацепления:

Уточненные делительные диаметры шестерни и колеса находим по формулам:

Проверим межосевое расстояние передачи по зависимости:

мм

Диаметры окружностей вершин зубьев шестерни и колеса определяем по зависимостям:

Диаметры окружностей впадин зубьев шестерни и колеса:

Проверка зубьев колес по напряжениям изгиба

Проверку выполняем согласно методике предложенной в литературе /1/

в зубьях колеса

где (для прямозубых передач) – коэффициент, учитывающий перекрытие зубьев,

=1 – коэффициент, учитывающий угол наклона зубьев в косозубой передачи:

- коэффициент, учитывающий форму зуба и концентрацию напряжений,

- окружная сила

Тогда

в зубьях шестерни

- коэффициент, учитывающий форму зуба и концентрацию напряжений

Тогда

Условия напряжение изгиба соблюдаются.

Заметим, что запас прочности превышает 30%, то это допустимо, т.к. нагрузочная способность большинства закрытых зубчатых передач ограничивается контактной прочностью зубьев.

3. Расчет валов редуктора

3.1 Ориентировочный расчет

Редукторный вал представляет собой ступенчатое цилиндрическое тело, количество и размеры ступеней которого зависят от количества и размеров установленных на вал деталей.

Проектный расчет ставит целью определить ориентировочно геометрические размеры каждой ступени вала: ее диаметр d и длину l.

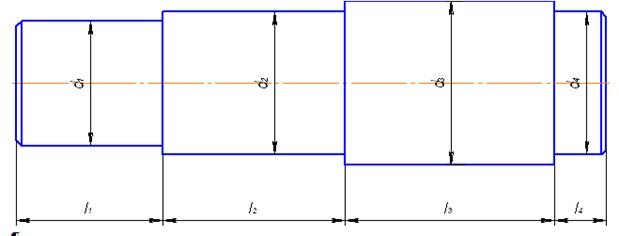

Эскиз быстроходного вала см. на рисунке 2.

Быстроходный вал

Рисунок 2

Под полумуфту :

,

где - крутящий момент на быстроходном валу.

[τ]_k = 15…20 МПа.

Принимаем по ГОСТ 6636-69

.

Принимаем .

Под уплотнение крышки с отверстием и подшипник :

,

где t = 3,5 мм – высота заплечика /1, с.42/.

Принимаем по ГОСТ 6636-69

.

Принимаем

Под шестерню :

,

где r = 2,5 мм /1, с.42/.

Принимаем по ГОСТ 6636-69

– определим графически на эскизной компоновке.

Под подшипник :

Принимаем

Тихоходный вал

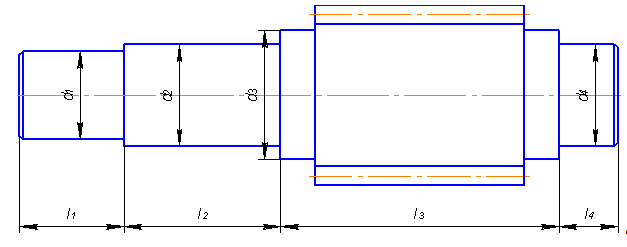

Эскиз тихоходного вала см. на рисунке 3.

Рисунок 3

Под элемент открытой передачи :

,

где - крутящий момент на быстроходном валу.

Принимаем по ГОСТ 6636-69

[τ]_k = 15…20 МПа.

.

Принимаем .

Под уплотнение крышки с отверстием и подшипник :

,

где t = 4,6 мм /1, с.42/.

Принимаем по ГОСТ 6636-69

.

Принимаем .

Под колесо :

,

где r = 3,5 мм /1, с.42/.

Принимаем по ГОСТ 6636-69

– определим графически на эскизной компоновке.

Под подшипник:

Принимаем

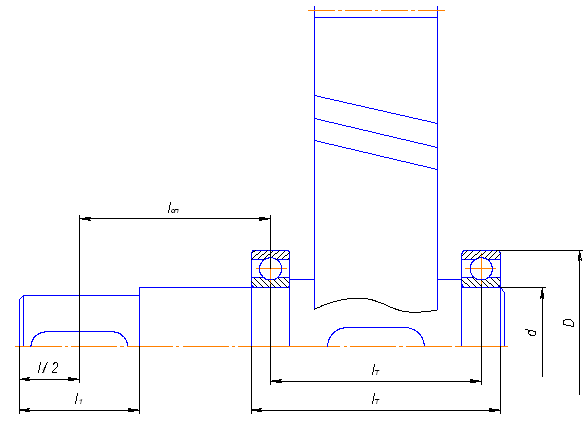

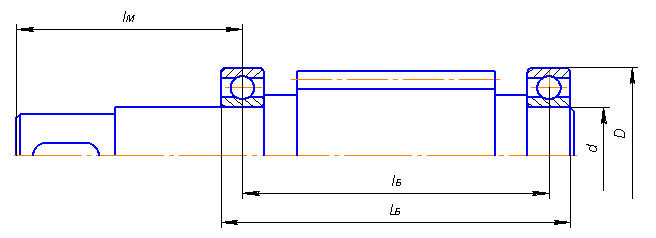

3.2 Эскизная компоновка I этап.

1. Намечаем расположение проекций компоновки в соответствии с кинематической схемой привода и наибольшими размерами колес.

2. Проводим оси проекций и осевые линии валов.

3. Вычерчиваем редукторную пару в соответствии с геометрическими параметрами, полученными в результате проектного расчета.

4. Для предотвращения задевания поверхностей вращающихся колес за внутренние стенки корпуса контур стенок проводим с зазором х =15 мм ; такой же зазор предусматривается между подшипниками и контуром стенок. Расстояние y между дном корпуса и поверхностью колес принимаем у = 4х (60 мм ).

5. Вычерчиваем ступени вала на соответствующих осях по размерам d и l, полученных в проектном расчете валов.

6. На 2-й и 4-й ступенях вычерчиваем контуры подшипников по размерам d, D, В.

На быстроходном валу – радиальные шариковые однорядные типа 209 по ГОСТ 8338-75.

На тихоходном валу – радиальные шариковые однорядные типа 316 по ГОСТ 8338-75.

7. Определяем расстояния l_Б и l_Т между точками приложения реакций подшипников быстроходного и тихоходного валов.

Для радиальных подшипников точка приложения реакций лежит в средней плоскости подшипника, а расстояние между реакциями опор вала: .

8. Определяем точки приложения консольных сил:

Считаем, что в полумуфте точка приложения силы F_м находится в торцевой плоскости выходного конца быстроходного вала на расстоянии l_м от точки приложения реакций смежного подшипника.

Сила давления цепной передачи F_оп принять приложенной к середине выходного конца вала на расстоянии l_оп от точки приложения реакции смежного подшипника.

9. Проставляем на проекциях эскизной компоновки необходимые размеры.
3.3 Определение усилий в зацеплениях

T₁ =208,56 Hм – крутящий момент на тихоходном валу

T₂ =1133,14 Hм – крутящий момент на тихоходном валу

Окружная сила на среднем диаметре колеса:

Радиальная сила на колесе, равная радиальной силе на шестерне:

где – стандартный угол, ;

Консольная нагрузка от шкива ременной передачи на быстроходном валу:

Консольная нагрузка от муфты на тихоходном валу:

3.4 Определение реакций в опорах

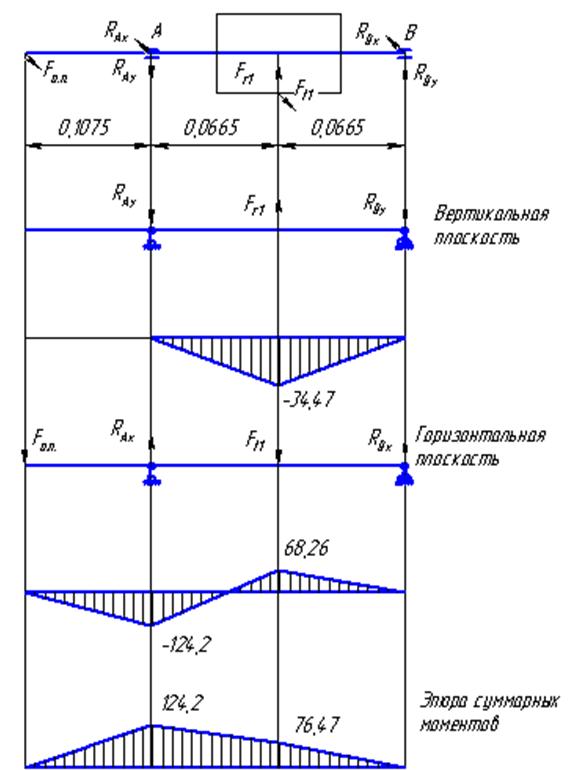

Эпюры быстроходного вала изображены на рисунке 4.

Рисунок 4

1) Вертикальная плоскость:

Проверка:

1 сечение.

2 сечение.

2) Горизонтальная плоскость:

Проверка:

1 сечение.

2 сечение.

3 сечение.

3) Строим эпюру суммарных моментов:

; ;

;

;

.

4) Определяем суммарные реакции опор:

Эпюры тихоходного вала изображены на рисунке 5.

Рисунок 5

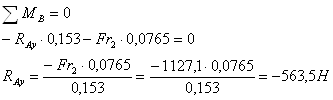

Вертикальная плоскость:

Проверка:

1 сечение.

2 сечение.

Горизонтальная плоскость:

Проверка:

1 сечение.

2 сечение.

3 сечение.

3) Строим эпюру суммарных моментов:

;

;

;

;

.

Определяем суммарные реакции опор:

3.5 Расчет подшипников

На быстроходном валу устанавливаем подшипники шариковые радиальные однорядные по ГОСТ 8338-75 (106). (см. рисунок 6)

Рисунок 6

Так как , то расчет подшипников будем производить по критерию динамической грузоподъемности.

1. Определим эквивалентную динамическую нагрузку:

,

где ;

– коэффициент безопасности;

– при t < 100^о С

2. Ресурс долговечности:

при 90% надежности;

для шарика

для шарика

Долговечность обеспечена.

На тихоходном валу устанавливаем подшипники шариковые радиальные однорядные по ГОСТ 8338-75 (315). (см. рисунок 7)

Рисунок 7

Так как , то расчет подшипников будем производить по критерию динамической грузоподъемности.

1. Определим эквивалентную динамическую нагрузку:

,

где ;

– коэффициент безопасности;

– при t < 100^о С

2. Ресурс долговечности:

при 90% надежности;

для шарика

для шарика

Долговечность обеспечена.

4. ОПИСАНИЕ ПРИНЯТОЙ СИСТЕМЫ СМАЗКИ И ВЫБОР МАРКИ МАСЛА

Смазывание зубчатых зацеплений и подшипников применяют в целях защиты от коррозии, снижения коэффициента трения, уменьшения износа, отвода тепла и продуктов износа от трущихся поверхностей, снижения шума и вибрации.

Смазывание зубчатого зацепления.

а) способ смазки:

Смазывание зубчатого зацепления производится окунанием зубчатого колеса в масло, заливаемое внутрь корпуса до погружения колеса на всю длину зуба. Колеса при вращении увлекают масло, разбрызгивая его внутри корпуса. Масло попадает на внутренние стенки корпуса, откуда стекает в нижнюю его часть. Внутри корпуса образуется взвесь частиц масла в воздухе, которая покрывает поверхность расположенных внутри корпуса деталей. Картерное смазывание применяют при окружной скорости зубчатых колес и червяков от 0,3 до12,5 м/с.

б) выбор сорта масла:

Выбор сорта масла зависит от значения расчетного контактного напряжения в зубьях σ_Н и фактической окружной скорости колес V .

σ_Н =480МПа

V = 1,16 м/с

По таблице определяем сорт масла: И-Г-А-68 ГОСТ 17479.4-87

68 -класс вязкости, И – индустриальное, Г – для гидравлических систем, А – масло без присадок

в) определение уровня масла:

в цилиндрических редукторах должны быть полностью погружены в масляную ванну зубья колеса

2·m < h_м < 0,25d₂

2·2 < h_м < 0,25·578 = 144,5

г) контроль уровня масла:

для наблюдения за уровнем масла, находящегося в корпусе редуктора выбираем жезловый маслоуказатель, т.к. он удобен для осмотра, его конструкция проста и достаточно надежна.

д) слив масла:

При работе передач масло постепенно загрязняется продуктами износа деталей передач. С течением времени оно стареет, свойства его ухудшаются. Поэтому масло, налитое в корпус редуктора, периодически меняют. Для этой цели в корпусе редуктора предусматривают сливное отверстие, закрываемое пробкой (с цилиндрической резьбой).

е) отдушины:

При длительной работе в связи с нагревом масла и воздуха повышается давление внутри корпуса. Это приводит к просачиванию масла через уплотнения и стыки. Чтобы избежать этого, внутреннюю полость корпуса сообщают с внешней средой путем установки отдушины в его верхних точках.

5. Проверочный расчет шпоночных соединений на срез и на смятие

Подбор шпоночных соединений был выполнен в процессе 1-го этапа эскизной компоновки. Все шпонки призматические (ГОСТ 233360-78) (см. рисунок 8)

Шпонка испытывает напряжение смятия боковых поверхностей (s_см ) и напряжение среза (t_ср ), которые и необходимо рассчитать. Расчет носит проверочный характер.

Рисунок 8

где Т – крутящий момент на валу, Н×мм;

d – диаметр вала, мм;

t₂ – глубина шпоночного паза cтупицы, мм;

l_p – рабочая длина шпонки, мм; (за вычетом закруглений)

рис. 14

b – ширина шпонки, мм;

- допускаемое значение напряжения смятия боковых поверхностей шпонки.

- допускаемое значение напряжения среза.

5.1 Выбор материала шпонок

Для всех шпонок выбираем качественную углеродистую сталь марки 45.

Для шпонки из материала сталь 45 в соответствии при посадке с натягом

=130¸200 МПа;

МПа;

5.2 Расчет шпоночных соединений на быстроходном валу

Подбираем шпонку под шкив по диаметру вала d =38 мм по ГОСТ 23360-78:

Шпонка 10´8´32 ГОСТ 23360-78.

Т=208,56 Нмм

d=36 мм

h=8 мм

t₂ =3,3 мм

l=32 мм

;

МПа < МПа .

;

t_ср =45,26 МПа < [t_ср ]=78¸120 МПа;

Шпонка удовлетворяет проверочному расчету.

5.3 Расчет шпоночных соединений на тихоходном валу

Подбираем шпонки под колесо по диаметру вала d=120 мм по ГОСТ 23360-78 Шпонка 32´18´90 ГОСТ 23360-78;

Т=1133,14 кН·мм

d=120 мм

h=18 мм

t₂ =5,4 мм

l_p =90 мм

МПа ;

МПа < МПа .

МПа ;

t_ср =6,57 МПа < [t_ср ]=78¸120 МПа ;

Шпонка удовлетворяет проверочному расчету.

5.4 Расчет шпоночных соединений под полумуфту

Подбираем шпонки под полумуфту по диаметру вала d=67 мм по ГОСТ 23360-78

Шпонка 20´12´70 ГОСТ 23360-78;

Т=1133,14 кН·мм

d=67мм

h=12 мм

t₂ =4,9 мм

l_p =70 мм

МПа ;

МПа < МПа .

МПа ;

t_ср =24,16 МПа < [t_ср ]=78¸120 МПа ;

Шпонка удовлетворяет проверочному расчету.

6. Описание процесса сборки редуктора

Перед сборкой внутреннюю полость корпуса редуктора тщательно очищают и покрывают маслостойкой краской.

Сборку производят в соответствии со сборочным чертежом редуктора, начиная с узлов валов:

-на ведущем валу устанавливают подшипники, предварительно нагретые в масле до 80-100⁰ С, взаимное расположение подшипников фиксируют установочной гайкой.

-в ведомый вал закладывают шпонку и напрессовывают зубчатое колесо до упора в бурт вала; затем устанавливают подшипники, предварительно нагретые в масле.

Собранные валы укладывают в основание корпуса редуктора и надевают крышку корпуса, покрывая предварительно поверхности стыка крышки и корпуса спиртовым лаком. Для центровки устанавливают крышку на корпус с помощью двух конических штифтов, затягивают болты, крепящие крышку к корпусу.

После этого на ведомый вал ставят крышки подшипников с комплектом металлических прокладок для регулировки.

Проверяют проворачиванием валов отсутствие заклинивания подшипников и закрепляют крышки винтами.

Затем ввёртывают пробку масло спускного отверстия с прокладкой и жезловый маслоуказатель.

Заливают в корпус масло и закрывают смотровое отверстие крышкой с прокладкой из технического картона; закрепляют крышку болтами.

Собранный редуктор обкатывают и подвергают испытанию на стенде по программе, устанавливаемой техническими условиями.

7. Подбор муфт

Для соединения выходных концов двигателя и быстроходного и тихоходного валов редуктора применяем упругие втулочно-пальцевые муфты.

Основной характеристикой для выбора муфты является номинальный вращающий момент Т , Н_м , установленный стандартом. Муфты выбирают по большему диаметру концов соединяемых валов и расчетному моменту Т_р , который должен быть в пределах номинального:

Т_р = К_р Т₁ ≤ Т

При разработке компоновочного чертежа для соединения редуктора с двигателем ориентировочно была выбрана соединительная муфта:

Муфта упругая втулочно-пальцевая 500-42-I ГОСТ 21424-93

Выполняем проверку выбранной муфты.

Муфта является пригодной при выполнении условия:

Т_муфт >Т_расч ∙K_р , где

Т_муфт =500 Н∙м,

Т_расч =Т₁ =208,56 Н∙м,

K_р – коэффициент режима нагрузки, K_р =1,25

Т_муфт =500 Н∙м>208,56∙1,25=260,7 Н∙м.

Условие выполняется, следовательно, выбранная муфта является пригодной.

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1. Дунаев П.Ф., Леликов О.П. Конструирование узлов и деталей машин: Учеб. пособие для техн. спец. вузов. – 6-е изд., исп. – М.: Высш. шк., 2000. – 447 с., ил.

2. Шейнблит А.Е. Курсовое проектирование деталей машин: Учеб. пособие. Изд-е 2-е, перераб. и дополн. – Калининград: Янтар. сказ, 2002. – 454 с.: ил., черт. – Б. ц.
