Контрольная работа: Классический метод расчета переходных процессов в линейных цепях

Содержание

1. Возникновение переходных процессов и законы коммутации

2. Способы получение характеристического уравнения

3. Особенности переходных процессов в цепях с одним реактивным элементом

4. Переходные процессы в цепях с двумя разнородными реактивными элементами

5. Временные характеристики цепей

6. Расчет реакции линейной цепи на входное воздействие произвольного вида с применением временных характеристик цепи

Список используемых источников

1. Возникновение переходных процессов и законы коммутации

Для изучения темы реферата необходимо знать расчет установившихся режимов, т.е. таких, когда все токи и напряжения либо постоянные, либо периодически повторяющиеся функции времени, но в любой схеме могут происходить подключения и отключения ветвей (происходит коммутация). Обозначают коммутацию: . В линейных цепях коммутация считается идеальной, т.е.:

1) ключ представляет собой либо разрыв, либо провод;

2) длительность перехода из одного состояния в другое равна нулю. Момент времени сразу после коммутации обозначают либо , а момент времени непосредственно перед коммутацией соответственно обозначают , . После коммутации цепь стремится под действием источников схемы прийти к новому установившемуся режиму, но для этого ей требуется время. Процессы, происходящие в цепи после коммутации, называются переходными процессами.

Почему этот переход не может произойти мгновенно? Дело в том, что в цепи имеются элементы L и C, в которых запасается определенная величина энергии W_L =L² /2 и W_C =Cu² /2 соответственно. В новом установившемся режиме будет другой запас энергии, и, т.к. скорость изменения энергии есть подводимая к элементу мощность, получается, что требуется конечное время на изменение этого запаса энергии (т.к. источников бесконечной мощности в реальной цепи нет). Из выражения для W_L и W_C и того факта, что в цепях не развивается бесконечная мощность, вытекают два фундаментальных условия, без которых невозможно рассчитать ни один переходной процесс – это законы коммутации.

Получим их:

,

т.к. P, L - конечное число, _L - конечное число, то - скачка быть не может. Отсюда вытекает один из законов коммутации: ток в индуктивности не может измениться скачком, поэтому при коммутации: . Дифференцируя dW_C /dt, приходим ко 2-ому закону коммутации: напряжение на ёмкости не может измениться скачком, поэтому при коммутации: . Т.к. = L_L , , то можно использовать и такие функции: , .

Про остальные величины, в том числе и про скорость изменения любых токов и напряжений при коммутации заранее ничего не известно и их приходится рассчитывать. Т.к. и форма изменения токов и напряжений неизвестна, приходится использовать самые общие выражения: , . Тогда уравнения, описывающие цепь после коммутации, оказываются дифференциальными. В линейной цепи – это линейные дифференциальные уравнения (ЛДУ). Существуют различные методы решения таких уравнений, и соответственно различают различные методы расчета переходных процессов.

2 Способы получение характеристического уравнения

Классический метод

Классический метод основан на решении ЛДУ методом вариации произвольных постоянных. Любая система ЛДУ может быть сведена к одному уравнению n –ого порядка. В цепях по схеме после коммутации порядок определяется так: n = n_L + n_C – n_ОК – n_ОС , где n_L – число L; n_C – число C; n_ОК – число особых контуров, т.е. таких, которые состоят только из емкостей и источников ЭДС; n_ОС – число особых сечений (в простейшем случае, это узлы схемы, к которым подключены только ветви с источником тока или с индуктивностями).

Решение уравнения представляют в виде суммы частного решения неоднородного уравнения (ЛНДУ) и общего решения линейного однородного дифференциального уравнения (ЛОДУ). Частное решение определяется видом правой части уравнения. В цепях в правой части уравнения стоят источники энергии схемы после коммутации. Физический смысл частного решения уравнения в цепях – это новый установившийся режим, к которому будет стремиться схема после коммутации под действием источников. Поэтому частное решение ЛНДУ называют принужденной составляющей режима. Общее решение ЛОДУ физического смысла не имеет. В противоположность принужденной составляющей, его называют свободной составляющей переходного процесса. Свободная составляющая записывается в виде суммы слагаемых, число и вид которых определяются корнями характеристического уравнения.

После записи решения необходимо рассчитать произвольные постоянные, вошедшие в выражение общего решения. Это можно сделать, если известны начальные условия. Начальные условия – это значения искомой функции времени и необходимого числа её производных по времени в начале переходного процесса, т.е. при t=0.

Все начальные условия делят на две группы:

- независимые начальные условия, это _L (0) и u_C (0), которые находятся по законам коммутации, с помощью вычисленных ранее _L (0_- ) и u_C (0_- ) в схеме до коммутации;

- все остальные начальные условия – зависимые. Их приходится искать из цепи после коммутации в переходном режиме по законам Кирхгофа для мгновенных значений токов и напряжений при t=0 с помощью независимых начальных условий. Имея необходимое число начальных условий и рассматривая решение и его производные по времени в момент , получают систему линейных алгебраических уравнений (СЛАУ) из которой находят произвольные постоянные.

В соответствии с изложенным, порядок расчета переходного процесса классическим методом может быть таким:

1) рассматривают установившийся режим схемы до коммутации и находят _L (0_- ) и u_C (0_- );

2) рассматривают цепь после коммутации в новом установившемся режиме и находят принужденную составляющую переходного процесса;

3) тем или иным способом получают характеристическое уравнение и находят его корни в соответствии с которыми определяют вид свободной составляющей;

4) записывают решение в виде суммы принужденной и свободной составляющих.Если характеристическое уравнение n – ого порядка, то формируется система линейных алгебраических уравнений (СЛАУ) n - ого порядка, включающая (n-1) производную решения. Переписывают СЛАУ для ;

5) рассматривают цепь после коммутации в переходном режиме; рассчитывают необходимые начальные условия (ННУ);

6) подставляют ННУ в СЛАУ при и находят произвольные постоянные;

7) записывают полученное решение.

Способы получения характеристического уравнения

Существуют различные способы получения характеристического уравнения.

Если цепь описывается всего одним уравнением, то его алгебраизируют: d/dt заменяют на p, dt заменяют на 1/p, правую часть обращают в ноль и получают характеристическое уравнение.

Если режим в цепи описывается системой из нескольких уравнений, то методом подстановки их сводят к одному и поступают точно также как описано выше (обычно так не делает).

Универсальный способ

Систему уравнений по законам Кирхгофа для цепи после коммутации алгебраизируют и составляют определитель системы, и приравняв его к нулю, получают характеристическое уравнение.

Воспользуемся этим способом.

Пусть схема после коммутации имеет вид:

, ,

Если в схеме нет управляемых источников и взаимных индуктивностей, то проще всего поступить так: в схеме после коммутации все источники заменить их внутренним сопротивлением, вместо индуктивности L написать pL, вместо емкости C написать .

а) Если в полученной схеме нет ветви без сопротивления, томожно разомкнуть любую ветвь полученной пассивной схемы и относительно точек разрыва записать выражение для нахождения .

б) Если в полученной схеме есть ветви без сопротивления, то размыкать надо именно ту ветвь, в которой ищется переходный ток или напряжение и относительно точек разрыва записывают .

Характеристическое уравнение имеет вид:

.

Для рассмотренного выше примера получим:

Выражение для свободной составляющей содержит столько слагаемых, сколько есть корней, а слагаемые имеют такой вид:

а) каждому простому вещественному корню соответствует слагаемое .

Если два корня, то процесс апериодический.

б) двум комплексно-сопряженным корням: и соответствует A₁ e^{Px 1 t} +A₂ e^{Px 2 t} , где A₁ , A₂ – получаются комплексными числами, причем комплексно-сопряженными числами. Поэтому с помощью формулы Эйлера этот результат можно записать в другом виде (где не будет j): .

По этому выражению не очень удобно строить графики. Используя формулы тригонометрии его можно преобразовать (либо в sin, либо в cos): Ce^{- t} sin(_c t+₁ )=De^{- t} cos(_c t+₂ ) – затухающий во времени гармонический процесс – колебательный процесс.

в) среди корней есть m одинаковы[ (если таких корней два, то переходный процесс называется критическим).

;

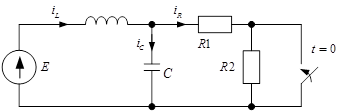

Пример: Дано: E=40В, R1=R2=400 Ом, L=5Гн, C=5 мкФ. Найти .

1) В схеме до коммутации стоит постоянный источник, следовательно, ток в установившемся режиме постоянный.

t<0

, .

Если источник ЭДС синусоидальный, то эту часть задачи решают символическим методом.

2) Рассчитывают новый установившийся режим, находят принужденную составляющую.

t

Видно, что после коммутации в схеме есть только постоянный источник ЭДС и поэтому в принужденном режиме – постоянный ток.

.

3) получают характеристическое уравнение

.

4) записывают решение

5) определяют начальные условия

Для схемы после коммутации записывают систему уравнений по законам Кирхгофа. Число этих уравнений больше, чем число неизвестных, однако при t=0, известны все i_L (0) и u_C (0), поэтому при добавлении этих независимых условий из полученной при t=0 системы можно найти все остальные зависимые начальные условия, например, методом подстановки.

При решении надо выразить значения токов и напряжений в момент t=0, их производные по времени в момент t=0 через параметры элементов схемы и независимые начальные условия.

Например, для нашей задачи:

В нашей задаче для расчета надо найти 2 начальных условия, т.к. имеем 2 корня характеристического уравнения и 2 произвольные постоянные, поэтому надо знать _R (0) и _R (0).

Из (1):

,

Из (3):

,

.

6) расчет произвольных постоянных

В нашем случае:

При :

Тогда из (1)

Из (3)(2)

Ответ: , А.

3. Особенности переходных процессов в цепях с одним реактивным элементом

В таких цепях характеристическое уравнение будет первого порядка. Получить это уравнение можно, например, так:

По способу Zвх(p)=0, при этом схемы могут иметь вид:

Рис (1) , ,

Рис (2) , .

Видно, что корень характеристического уравнения получается отрицательным, т.е. с течением времени свободная составляющая .

Ясно, что в разных схемах различными получаются величина А, величина , но свободная составляющая всегда будет иметь вид затухающей экспоненты. Для таких функций вводятся специальная характеристика.

Постоянная времени цепи (τ) – есть интервал времени, за который амплитуда свободной составляющей уменьшается в e раз.

Воспользовавшись этим определением, можно найти τ таким образом так как , то

.

В цепи: ,

т.е. τ зависит только от параметров рассматриваемой цепи (τ не зависит от начальных условий и напряжений источника).

Используя понятие τ, можно условно ввести понятие длительности переходного процесса. Так как , то

t	τ	3τ	5τ
	0,36	0,05	0,004

В соответствие с этой таблицей принимают, что переходный процесс длится . К концу этого времени график переходного процесса практически сливается с принужденной составляющей.

Если известен график переходного процесса, из него можно найти τ.

Проще всего сделать так: на глаз определить, где кончается переходный процесс.

Длительность переходного процесса делят на . Это и будет τ.

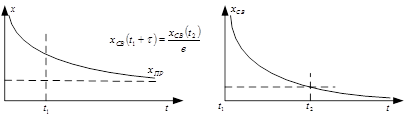

- Из графика переходного процесса вычитают принужденную составляющую. Это будет график свободной составляющей. Задаются моментом времени t₁ и находят из графика x_св (t₁ ). Делят эту величину на e и получают x_св (t₁ + τ). Находят на графике эту величину, из нее определяют время t₂ и затем находят τ как τ = t₂ - t₁

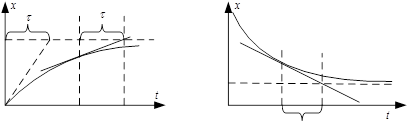

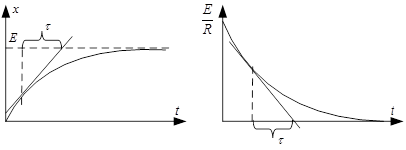

- τ есть величина под касательной к графику переходного процесса. Подкасательная – это проекция на ось времени от точки, в которой проведена касательная до точки пересечения этой касательной с асимптотой.

Пример: Дано: , , . Найти i(t), u_c (t)

1) t<0

i(0_)=0, u_c (0_)=0,

2) t→∞

, ,

Должен существовать переходной процесс, в течении которого от источника энергия передается к конденсатору, а по проводам идет ток, заряжающий конденсатор.

3),

4) ; ,

,

, ,

5) Расчет начальных условий.

Тогда из получают

6)

,

Пример: Дано: , , . Найти .

1)

, ,

2) Расчет принужденной составляющей.

В данном случае принужденный режим есть синусоидальный ток, поэтому расчет проведем символическим методом.

,

Переходят к мгновенному значению:

,

3) ; ,

4)

5)

6) ,

7)

,

График проще всего построить по этапам:

1) принужденная составляющая;

2) exp соответствует свободной составляющей суммы этих графиков.

4. Переходные процессы в цепях с двумя разнородными реактивными элементами

В этих цепях характеристическое уравнение имеет второй порядок, следовательно, будет два корня и две произвольные постоянные в свободной составляющей. Самое главное это то, что у квадратного уравнения есть 3 типа корней (вещественные различные, вещественные одинаковые и пара комплексно-сопряжённых), поэтому вид свободных составляющих в разных цепях получается различным. Рассмотрим возможные варианты на простейших примерах.

Пример:

1) i_L (0_) = 0, u_c (0_)=0,

2) i_пр = 0, u_{R пр} = i_пр R = 0

u_{C пр} = E, u_{L пр} = 0

3) Будем искать ток в цепи. Тогда надо иметь два начальных условия: i(0) и i΄(0).

Для цепи после коммутации:

,

В данной схеме все 3 способа получения характеристического уравнения имеют одинаковую трудоёмкость.

, ,

,

.

В зависимости от величины подкоренного выражения получаются разные типы корней.

Если , то подкоренное выражение равно нулю, и следовательно получим . Из выражения (*) видно, что это получается при некотором «критическом» значении сопротивления .

Если же R > R_кр то подкоренное выражение положительно, и получим два вещественных различных корня. Если R < R_кр , под корнем будет отрицательное число, и получим пару комплексно сопряжённых корней.

1) R > R_кр (два вещественных различных корня) и тогда решение для тока запишется в виде:

,

,

и при t = 0 получаем два уравнения для расчёта произвольных постоянных:

Из (1): , и подставляя в (2):

График проще построить по частям (принуждённая составляющая и каждое слагаемое свободной составляющей, а затем сложить).

Говорят, что это апериодический процесс.

Аналогично можно получить выражения и графики для напряжения на электродах:

2) R = R_кр

,

при

Графики имеют в этом случае точно такой же вид, как и в предыдущем случае, но в первом случае процессы идут медленнее, чем во втором. Этот случай называется критическим переходным процессом.

3) R < R_кр

, ,

т.е. при α→ 0 ω_c стремится к резонансной частоте данной цепи.

Решение запишется в виде:

(классический метод)

(1) в (2):

(1)/(3): , из (3)

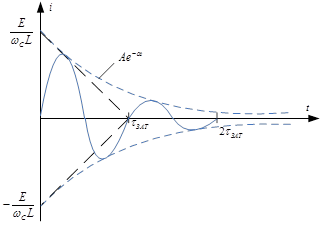

Видно, что в данном случае свободная составляющая представляет собой затухающую во времени синусоиду. Такой переходной процесс называется колебательным или периодическим, и график его проще построить так: симметрично относительно принуждённой составляющей строим график амплитуды свободной составляющей (график огибающей процесса), дальше в график огибающей вписывают синусоиду с её начальной фазой и периодом свободных колебаний.

, - коэффициент затухания,

- частота свободных колебаний.

Рассматривать цепи более высокого порядка смысла нет, потому что у любого уравнения корни могут быть трёх видов, а для каждого типа корней мы свободную составляющую уже получили.

5. Временные характеристики цепей

Ранее мы рассматривали частотные характеристики, а временные характеристики описывают поведение цепи во времени при заданном входном воздействии. Таких характеристик всего две: переходная и импульсная.

Переходная характеристика

Переходная характеристика - h(t) - есть отношение реакции цепи на входное ступенчатое воздействие к величине этого воздействия при условии, что до него в цепи не было ни токов, ни напряжений.

Ступенчатое воздействие имеет график:

1(t) – единичное ступенчатое воздействие.

Иногда используют ступенчатую функцию, начинающуюся не в момент «0»:

Для расчёта переходной характеристики к заданной цепи подключают постоянный ЭДС (если входное воздействие – напряжение) или постоянный источник тока (если входное воздействие – ток) и рассчитывают заданный в качестве реакции переходный ток или напряжение. После этого делят полученный результат на величину источника.

Пример: найти h(t) для u_c при входном воздействии в виде напряжения.

1) ,

2) ,

3) , ,

,

,

Пример : ту же задачу решить при входном воздействии в виде тока

1) ,

2) ,

3) , ,

,

,

Импульсная характеристика

Импульсная характеристика - g(t) – есть отношение реакции цепи на входное воздействие в виде дельта - функции к площади этого воздействия при условии, что до подключения воздействия в схеме не было ни токов, ни напряжений.

δ(t) – дельта-функция, дельта-импульс, единичный импульс, импульс Дирака, функция Дирака. Это есть функция:

Рассчитывать классическим методом g(t) крайне неудобно, но так как δ(t) формально является производной , то найти её можно из соотношения g(t)=h(0)δ(t) + dh(t)/dt.

Для экспериментального определения этих характеристик приходится действовать приближённо, то есть создать точное требуемое воздействие невозможно.

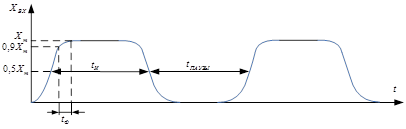

На вход падают последовательность импульсов, похожих на прямоугольные:

t_ф – длительность переднего фронта (время нарастания входного сигнала);

t_и – длительность импульса;

К этим импульсам предъявляют определённые требования:

а) для переходной характеристики:

- t_паузы должно быть таким большим, чтобы к моменту прихода следующего импульса переходный процесс от окончания предыдущего импульса практически заканчивался;

- t_и должно быть таким большим, чтобы переходный процесс, вызванный возникновением импульса, тоже практически успевал заканчиваться;

- t_ф должно быть как можно меньше (так, чтобы за t_ср состояние цепи практически не менялось);

- X_m должна быть с одной стороны такой большой, чтобы с помощью имеющейся аппаратуры можно было бы зарегистрировать реакцию цепи, а с другой: такой маленькой, чтобы исследуемая цепь сохраняла свои свойства. Если всё это так, регистрируют график реакции цепи и изменяют масштаб по оси ординат в X_m раз (X_m =5В, ординаты поделить на 5).

б) для импульсной характеристики:

t_паузы – требования такие же и к X_m – такие же, к t_ф требований нет (потому что даже сама длительность импульса t_ф должна быть такой малой, чтобы состояние цепи практически не менялось. Если всё это так, регистрируют реакцию и изменяют масштаб по оси ординат на площадь входного импульса .

Итоги по классическому методу

Основным достоинством является физическая ясность всех используемых величин, что позволяет проверять ход решения с точки зрения физического смысла. В простых цепях удаётся очень легко получить ответ.

Недостатки: по мере возрастания сложности задачи быстро нарастает трудоёмкость решения, особенно на этапе расчёта начальных условий. Не все задачи удобно решать классическим методом (практически никто не ищет g(t), и у всех возникают проблемы при расчёте задач с особыми контурами и особыми сечениями).

До коммутации , .

Следовательно, по законам коммутации u_{c 1} (0) = 0 и u_{c 2} (0) = 0, но из схемы видно, что сразу после замыкания ключа: E= u_{c 1} (0)+u_{c 2} (0).

В таких задачах приходится применять особую процедуру поиска начальных условий.

Эти недостатки удаётся преодолеть в операторном методе.

6. Расчет реакции линейной цепи на входное воздействие произвольного вида с применением временных характеристик цепи

Раньше мы рассматривали два вида входного воздействия:

1) x_вх = δ(t)-на входе будет импульсная характеристика g(t);

2) x_вх = 1(t)-переходная характеристика h(t).

При произвольном заданном виде входного воздействия, в линейной цепи тоже можно найти реакцию. Для этого годятся и g(t) и h(t) и передаточная функция H(p), но в зависимости от формы входного сигнала, сложности цепи и того математического аппарата, которым располагаешь, более удобно будет применить какую-то одну из этих характеристик.

Рассмотрим применение переходной характеристики h(t):

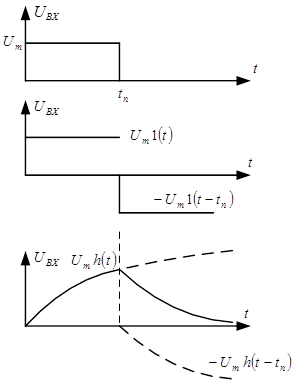

1) На входе действуют прямоугольным импульсом

Воспользуемся принципом наложения и представим этот импульс в виде двух скачков U_m 1(t) и -U_m 1(t-t_u ).

Если нам известна переходная характеристика на h(t), то реакция на каждый скачок записывается очень просто U_m h(t) и -U_m h(t-t_u ) (h(t)=1-e^{- t / τ} ).

Вся реакция определяется сложением этих двух графиков.

Т.е. для 0≤t<t_u U_вых (t)=U_m h(t), t≥t_u U_вых (t)=U_m h(t)–U_m h(t-t_u ).

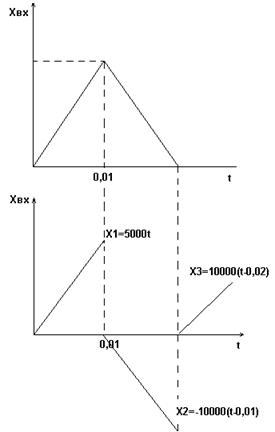

2) Входной сигнал – функция, которая в некоторые моменты времени изменяется скачком, а между этими моментами постоянно.

И в этом случае задача решается просто: раскладываем входной сигнал на совокупность скачков и записываем для каждого интервала времени свое выражение для реакции:

0≤t<10^-3 x_вых =5∙h(t)

10^-3 ≤t<2∙10^-3 x_вых =5∙h(t)+10∙h(t-10^-3 )

t≥2∙10^-3 x_вых =5∙h(t)+10∙h(t -10^-3 ) -18∙h(t -2∙10^-3 ).

Все такие задачи решаются с помощью h(t).

1) Входной сигнал в некоторый момент времени имеет скачки, а между

этими моментами времени плавно изменяется по тому-то закону (или вообще плавно изменяется без скачков).

Представим себе, что этот сложный сигнал приближенно м.б. составлен из нескольких скачкообразных воздействий (первое воздействие имеет амплитуду x_вх (0) и возникает в момент t=0, второе воздействие возникает в некоторый момент t₁ и имеет амплитуду x_вх (t₁ )-x_вх (0)=∆x_вх (t₁ ), третий сигнал поступает в момент t₂ и имеет амплитуду ∆x_вх (t₂ ) и т.д.). Значит можно написать, что для некоторого момента t:

x_вх (t)≈x_вх (0)1(t)+∑∆x_вх (t_j )1(t-t_j ) (*).

В сумме учитывая все те ступеньки, которые возникли до нашего момента времени t. Если ступеньки брать помельче, выражение будет получаться поточнее, но все равно приближенно. Получим теперь точное выражение. В нашем случае:

x_вых (t)≈x_вх (0)h(t)+∑∆x_вх (t_j )∙h(t-t_j ) (**).

Известно, что ∆x_вх (t_j )/∆t_j ≈x(t_j ) и тогда (**) перепишется x_вых (t)≈x_вх (0)∙h(t)+∑x_вх ′(t_j )∆t_j h(t-t_j ). Уменьшая ∆t_j до dt_j вместо суммы получим интеграл: (для удобства записи t_j →λ)

Если бы функция имела скачки не только в момент 0, но и в какие-то другие моменты. Пришлось бы для каждого интервала времени в котором функция непрерывна, записывать свои выражения отличающиеся друг от друга наличием реакции на скачки случившиеся до рассмотрения момента времени t.

Пример: Есть h(t)=0,5e^{-500 t} . Надо найти реакцию цепи на входное воздействие.

Описывает входное воздействие аналитически. В нашем случае можно считать, что в интервале от 0 до 10^-3 U_вх1 (t)=a+b∙t:

30=10+b∙10^-3 ; a=10; b=2∙10⁴ .

U_вх2 (t)=15+A∙e^{- t / τ} ; τ=8∙10^-4 ; t/τ=10^-3 /8∙10^-4 ;

U_вх2 (t=10^-3 )=5=15+A∙e^-1,25 ; A≈-30.

Теперь для каждого интервала времени записываем свое выражение:

0≤t<10^-3

.

Берем интеграл, приводим подобные члены, строим графики. Но в рамках курса ТОЭ РГРТУ требуется ответ до состояния

t≥10^-3

Применение импульсных характеристик

Известно, что

1) g(t)= ^-1 {H(p)},

2) x_вых (p)=x_вх (p)H(p),

3) =,

Пусть , ,

тогда =^-1 =

Фактически это есть другая форма интеграла Дюамеля, которая может быть получена используя связь g(t) и h(t). Порядок применения получения выражения такой же, но при численном нахождении интеграла удобней использовать собственно интеграл Дюамеля.

Применение передаточной функции

Если известно H(p) и x_вх (t), можно записать изображение x_вх (p), вычислить x_вых (p)=H(p)x_вх (p) и перейти к оригиналу.

Особенно удобно применять H(p)тогда, когда x_вх (t) имеет простой вид, позволяющий легко записать изображение x_вх (p) либо сразу для всего сигнала, либо разложение его на более простые компоненты и воспользовавшись принципом положения.

Например:

x_вх (t)=10e^{-100 t}

, ,

, , ,

, ,

,

,

Этот входной сигнал можно представить в виде совокупности двух более простых. Тогда

1) Для0 ≤t<10^-2

,

2) Для t≥10^-2 , t<2∙10^-2

3) .

Теперь умножая на H(p) находим изображающие реакции и затем переходим к оригиналу.

Список используемых источников

1. Основы теории цепей. Учебник для вузов./ Г.В. Зевеке, П.А. Ионкин, А.В. Нетушил, С.В. Страхов.-5-е изд. перераб.-М.: Энергоатомиздат, 1989. 528 с.

2. В.П. Попов. Основы теории цепей. Учебник для вузов. -М.: Высшая школа, 1985. 496 с.

3. Теория электрических цепей: Методические указания к лабораторным работам / Рязан. гос. радиотехн. акад.; Сост.: С.М. Милюков, В.П. Рынин; Под ред. В.П. Рынина. Рязань, 2002. 16 с.,2004. 20 с. (№3282, №3624)

4. Электротехника и электроника: Методические указания к расчетно-графической работе / Рязан. гос. радиотехн. акад.; Сост. Г.В. Спивакова. Рязань, 2005. 16 с. (№3665)

5. М.Р. Шебес. Теория линейных электрических цепей в упражнениях и задачах. М.: Высшая школа, 1990. 528 с.

6. Матханов П.Н. Основы анализа электрических цепей. Нелинейные цепи: Учеб. для электротехн. спец. вузов. –2-е изд., перераб. и доп. –М.: Высш. шк., 1986. –352 с.

7. Каплянский А.Е. и др. Теоретические основы электротехники. Изд. 2-е. Учеб. пособие для электротехнических и энергетических специальностей вузов. –М.: Высш. шк., 1972. -448 с.

8. Теоретические основы электротехники. Т. 1. Основы теории линейных цепей. Под ред. П.А. Ионкина. Учебник для электротехн. вузов. Изд. 2-е, перераб. и доп. –М.: Высш. шк., 1976. –544 с.
