Контрольное задание №1 "Расчет цепей постоянного тока"
Задача 1. В схеме (рис.1) R1 = 2 Ом, R2 = 3 Ом, R5 = 2 Ом, I3 = 1,5 A. Остальные исходные данные приведены в таблице 1. На схемах показаны принятые положительные направления токов в ветвях; номера токов соответствуют номерам ветвей.
Пользуясь законами Кирхгофа и законом Ома, определить все неизвестные токи и сопротивления, величину и полярность ЭДС E и величину напряжения U, приложенного к схеме. Для проверки правильности расчета составить уравнение баланса мощностей. Определить показание вольтметра.

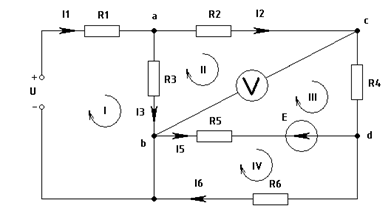

 Рис.1
Таблица 1
| Варианты |
R3, Oм |
R4, Oм |
R6, Oм |
I1, А |
I2, А |
I5, А |
I6, А |
| 9 |
- |
4,5 |
2,7 |
- |
1,8 |
- |
0,3 |
Задача 2. В схеме (рис.2) Е1 = 60 В, E6 = 120 В, Е11 = 90 В, R1 = 4 Ом, R2 = 65 Ом, R3 = 9 Ом, R6 = 12 Ом, R8 = 48 Ом, R9 = 5 Ом. Значения остальных сопротивлений даны в таблице 2. Начертить расчетную электрическую схему, получающуюся при замыкании ключей, указанных в таблице 2.

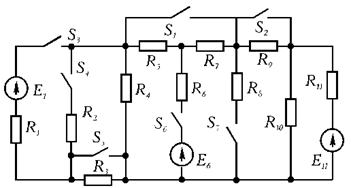

Рис.2
Таблица 2
| Вар. |
R4, Ом |
R5, Ом |
R7, Ом |
R10,Ом |
R11, Ом |
Замкнуты ключи |
| 9 |
16 |
28 |
4 |
24 |
15 |
S2, S3, S7 |
Упростить схему, заменяя последовательно и параллельно соединенные сопротивления эквивалентными, используя при необходимости преобразование треугольника сопротивлений в эквивалентную звезду. Полученную схему с двумя узлами рассчитать методом узлового напряжения, определить величину и направление токов в источниках. Зная токи источников, используя законы Ома и Кирхгофа, определить все токи и напряжения в исходной расчетной схеме. Для проверки правильности расчета составить для исходной схемы уравнение баланса мощностей.
Задача 1
Рис. 3 Исходная схема.
Дано: R1 = 2 Ом, R2 = 3 Ом, R4 = 4.5 Ом, R5 = 2 Ом, R6 = 2.7 Ом,
I2 = 1.8 А, I3 = 1.5 А, I6 = 0.3 А.
Найти: I1, I5, R3, U, E, Ub-c.
По первому закону Кирхгофа (для узлов):
для узла а: I1 = I3 + I2=> I1 = 3.3 A
для узла d: I5 = I6 + I2=> I5 = - 1.5 A
Вывод: так как I5 < 0 то направление тока I5 противоположно показному на схеме (рис.3)
По второму закону Кирхгофа (для контуров):
для контура I : U = R1*I1 + R3*I3
для контура II+III: E = - R5*I5 – R3*I3 + (R2 + R4) *I2
для контура IV: - E = R6*I6 + R5*I5=> E = 2. 19 В
Из уравнений для II +III контура выразим R3:
R3 = (-R5*I5 + (R2 + R4) *I2-E) / I3=> R3 = 9.54 В
U = R1*I1 + R3*I3 => U = 20.91 В
Рассчитаем Ub-c по второму закону Кирхгофа для контура II:
Ub-c = R3*I3 – R2*I2 => Ub-c = 8.91 В
Проверка результатов:
по первому закону Кирхгофа для узла b: I1 = I3 - I5 + I6 = 3.3 A
по второму закону Кирхгофа для контура II+III+IV:
0 = - I3*R3 + I2*(R2 + R4) + I6*R6 = 0
составим уравнение баланса мощностей:
U*I1 + E*I5 = R1*I12 + (R2 + R4) *I22 + R3*I32 + R5*I52 + R6*I62 =>
72.288 = 72.288
Вывод: проведённые проверки подтверждают что результаты решения задачи 1 верны.
Найдено: I1 = 3.3 А, I5 = 1.5 А и протекает в противоположном показному на схеме(рис.3) направлений, R3 = 9.54 Ом, U = 20.91 В, E =2. 19 В, Ub-c=8.91 В.
Задача 2
Рис.4 Исходная схема.
Дано: R1 = 4 Ом, R3 = 9 Ом, R4 = 16 Ом, R5 = 28 Ом, R7 = 4 Ом, R8 = 48 Ом
R10 = 24 Ом, R11 = 15 Ом, E1 = 60 B, E11 = 90 B.
Объединим сопротивления:
R(1,3) = R1 + R3, => R(1,3) = 13 Ом
R(5,7) = R5 +R7, => R(5,7) = 32 Ом
R(8,10) = (R8*R10) / (R8 + R10). => R(8,10) = 16 Ом
Рис.5 Схема после объединения сопротивлений.
Преобразуем треугольник сопротивлений R4, R(5,7), R(8,10) в эквивалентную звезду:
R(4-5,7) = (R4 * R(5,7)) / (R4 + R(5,7) + R(8,10)) =>
R(4-5,7) = 8 Ом
R(5,7-8,10) = (R(5,7) * R(8,10)) / (R4 + R(5,7) + R(8,10)) =>
R(5,7-8,10) = 8Ом
R(4-8,10) = (R(4) * R(8,10)) / (R4 + R(5,7) + R(8,10)) =>
R(4-8,10) = 4 Ом
Рис. 6 Схема после преобразования треугольника в звезду
По первому закону Кирхгофа:
для узла а: I3 = I1 +I2 (1)
По второму закону Кирхгофа:
для контура I: E1 = (R(4-5,7) + R(1,3)) *I1 + R(4-8,10) *I3(2)
для контура II: - E11 = - R(4-8,10) *I3 – (R(5,7-8,10) + R11) *I2(3)
Запишем уравнения для Ua-b:
Ua-b = R(4-8,10) *I3(4)
из (2) выразим I1 = (E1 - R(4-8,10) *I3) / (R(4-5,7) + R(1,3)) (5)
из (3) выразим I2 = (E11 - R(4-8,10) *I3) / (R(5,7-8,10) + R11) (6)
подставим в (1)
I3 = (E1 - R(4-8,10) * I3) / (R(4-5,7) + R(1,3)) +
+ (E11 - R(4-8,10) * I3) / (R(5,7-8,10) + R11)
 =>
I3 = 4.962 A
из (5) I1 = 1.912 A
из (1) I2 = 3.05 A
из (4) Ua-b = 19.848 В
Проверка результатов:
по первому закону Кирхгофа для узла b: I3 = I1 +I2 = 4.962 A
по второму закону Кирхгофа для контура I+II:
E1-E11=(R(4-5,7) +R(1,3)) *I1+R(4-8,10) *I3-R(4-8,10) *I3-(R(5,7-8,10) +R11) *I2
30 ≈ - 30
составим уравнение баланса мощностей:
E1*I1 + E11*I2 = (R(4-5,7) +R(1,3)) *I12 + R(4-8,10) *I32 + (R(5,7-8,10) +R11) *I22
397,2 ≈ 397,2
Вывод: проведённые проверки подтверждают что результаты решения задачи 2 верны.
Найдено: I1 = 1.912 А, I2 = 3.05 А, I3 = 4.962 А, Uа-b= 19.848 В.
Определим остальные токи и напряжения в схеме, для этого зададимся направлениями токов в схеме.

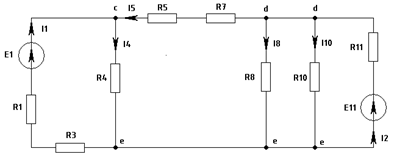

Рис.7 Исходная схема с обозначенными токами.
По первому закону Кирхгофа (для узлов):
для узла с: I1= - I5 + I4(7)
для узла d: I2= - I5 + I8 + I10(8)
По второму закону Кирхгофа:
Ue-c = E1 - R(1,3) *I1=> Ue-c = 35.144 B
Ue-d = E11 - R11*I2=> Ue-d = 44.249 B
По закону Ома:
I4 = Ue-c / R4=> I4 = 2. 197 A
I10 = Ue-d / R10=> I10 = 1.844 A
I8 = Ue-d / R8=> I8 = 0.922 A
из(7) I5 = 0.285 А
На данном этапе мы рассчитали все токи в исходной схеме теперь по закону Ома заполним таблицу 3
Таблица 3.
| - |
R1 |
R3 |
R4 |
R5 |
R7 |
R8 |
R10 |
R11 |
| R(Oм) |
4 |
9 |
16 |
28 |
4 |
48 |
24 |
15 |
| U(B) |
7.65 |
17.21 |
35.15 |
7.98 |
1.14 |
44.256 |
44.256 |
45.75 |
| I(A) |
1.912 |
1.912 |
2. 197 |
0.285 |
0.285 |
0,922 |
1,844 |
3.05 |
| P(Вт) |
14.62 |
32.9 |
77.23 |
2.27 |
0.23 |
40.8 |
81.61 |
139.54 |
Проверка результатов:
составим уравнение баланса мощностей для исходной схемы
E1*I1 + E11*I2=P1 + P3 + P4 + P5 + P7 + P8 + P10 + P11
397,23 ≈ 389.87
Вывод: проведённые проверки подтверждают что результаты решения задачи 2 верны.
Найдено: Все найденные величины приведены в таблице 3.
Рассчитаем схему (Рис.6) методом узлового напряжения.
Запишем формулу для Ua-b:
Ua-b = 19.85 В
из формулы (4) выразим I3 и найдём его I3 = 4.962 A
используя формулы (4) и (5) найдём I1 = 1.912 A
используя формулы (4) и (6) найдём I2 = 3.05 А
Вывод: результаты расчёта схемы методами узлового напряжения и по законам Кирхгофа получились идентичными что говорит о том что результат независим от метода расчётов.
|
