Проектування механічної дільниці для обробки деталі

Міністерство освіти і науки України

Житомирський державний технологічний університет

Кафедра ТМ і КТС

Група МС-112

Курсовий проект

з дисципліни «Механоскладальні дільниці та цехи »

ТЕМА: «Проектування механічної дільниці для обробки деталі Корпус »

Житомир

Зміст

1. Завдання на проектування

2. Вихідні дані для проектування

3. Визначення серійності виробництва

4. Розрахунок необхідної кількості верстатів

5. Розрахунок чисельності працівників

6. Визначення необхідних площ

7. Енергетична частина

8. Будівельна частина

9. Оцінка економічної ефективності

1. Завдання на проектування

Задана деталь (корпус) є типовим представником програми, на яку розробляється технологічний процес. Деталь призначена для закріплення кулькової гвинтової пари поздовжнього переміщення супорту верстата 1В340Ф3. Креслення деталі-представника наведено в додатку.

Річна програма випуску деталі-представника N₁ = 12500 шт/рік

Дві інші деталі програми, на які технологічний процес не розробляється, - корпус (назвемо його „корпус 2”) та кришка.

Річна програма випуску 2-х деталей програми:

- корпусу: N₂ = 12500 шт/рік;

- кришки: і N₃ = 12500 шт/рік.

2. Вихідні дані для проектування

Типовий маршрутний технологічний процес обробки деталі-представника подано далі:

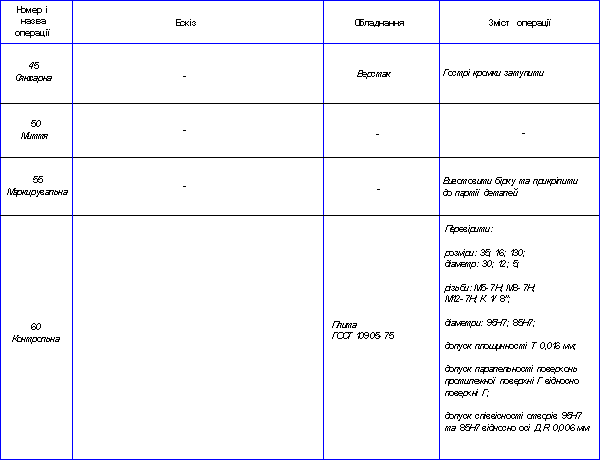

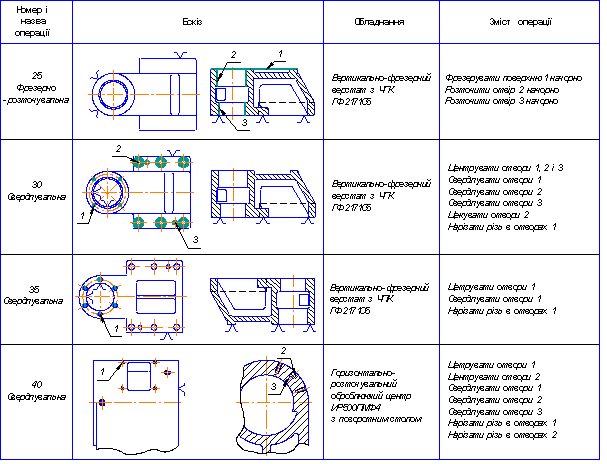

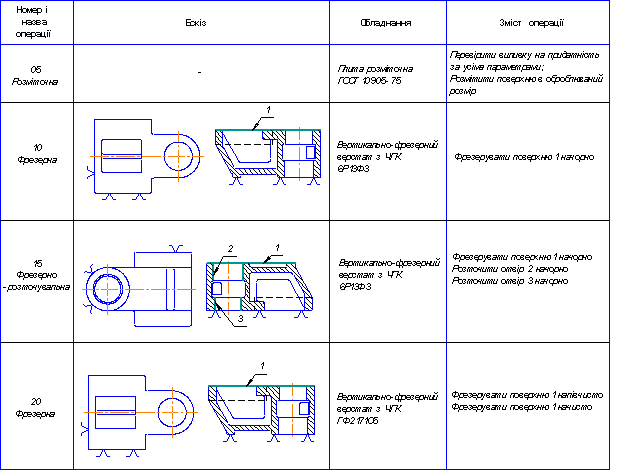

Типовий маршрутний технологічний процес обробки деталі „Корпус”

Встановлені при розробці технологічного процесу норми часу для кожної з операцій механічної обробці 1-єї деталі-представника наведені в таблиці 1.

Таблиця 1. Норми часу на операції механічної обробки деталі-представника

Трудомісткість обробки 1-єї деталі-представника по кожній і -тій операції:

, (верстато-год )

Сумарна трудомісткість обробки 1-єї деталі-представника на кожному з типорозмірів верстату визначається як сума трудомісткостей обробки по всім операціям, що виконуються на даному типорозмірі верстату:

, (верстато-год )

або

де - штучно-калькуляційний час виконання і-ї операції (табл. 1).

Визначимо трудомісткість для кожного типорозміру обладнання:

для 6Р13Ф3: (верстато-годин);

для ГФ2171С5: (верстато-годин);

для ИР500ПМФ4: (верстато-годин) ;

Результати обчислень зведемо до таблиці 3.

Деталь, на яку розроблявся технологічний процес, є типовим представником групи деталей, що виготовляються в проектованому цеху. Розрахунок ведеться за приведеною програмою на основі базової маршрутної технології деталі-представника, а трудомісткість по переробкам для деталей програми визначається згідно коефіцієнтів приведення, які враховують різницю в трудомісткості від маси ( ), серійності ( ), точності ( ).

Загальний коефіцієнт приведення розраховуємо за формулою:

Значення коефіцієнтів приведення для деталей даного цеху вказано в таблиці 2:

Таблиця 2. Коефіцієнти приведення деталей програми

Трудомісткість деталей, на які технологічний процес не розробляється, визначається множенням трудомісткості базової деталі на відповідний коефіцієнт приведення:

;

.

Результати зведені в таблицю 3.

Таблиця 3. Трудомісткості обробки всіх деталей програми

спрощено для загальних трудомісткостей по типам обладнання:

3. Визначення серійності виробництва

Приймаємо 2-змінний режим роботи.

Такт випуску для деталі-представника:

,

де

F_Д = 3890 год (для верстатів з ЧПК) - дійсний фонд роботи обладнання у дві зміни;

N₁ = 12500 річна програма випуску деталі-представника;

(хв/шт).

Сумарний штучно-калькуляційний час : (хв)

Середній штучний час:

(хв),

де n – кількість операцій

Коефіцієнт серійності:

→ виробництво багатосерійне.

4. Розрахунок необхідної кількості верстатів

Розрахункова кількість верстатів визначається діленням сумарної трудомісткості обробки на верстатах даного типорозміру на дійсний фонд роботи обладнання:

,

де

F_д = 3890 год - дійсний фонд роботи обладнання (верстатів з ЧПК) у дві зміни

=37500 - річна програма випуску усіх деталей;

(шт.);

(шт.);

(шт.);

Коефіцієнт завантаження обладнання рівний відношенню розрахункової кількості верстатів до прийнятої:

Середній коефіцієнт завантаження верстатів на дільниці:

Результати розрахунків зводимо в таблицю 4:

Таблиця 4. Розрахунок кількості верстатів та їх коефіцієнта завантаження

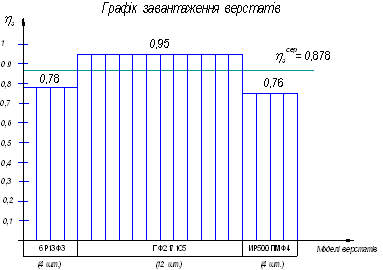

За результатами розрахунків будуємо графік завантаження обладнання:

5. Розрахунок чисельності працівників

Число верстатників визначають за верстатомісткістю річного обсягу робіт або за прийнятим числом верстатів цеху (дільниці):

,

де

Ф_Р = 1840 год - ефективний річний фонд часу робітника;

К_М ≈ 2 для верстатів з ЧПК.

=37500 шт.;

– сумарна трудомісткість обробки

для верстатників 6Р13Ф3: , приймаємо 4 чол.

для верстатників ГФ2171С5: , приймаємо 12 чол.

для верстатників ИР500ПМФ4: , приймаємо 4 чол.

Кількість допоміжних робітників, інженерно-технічних робітників (ІТР), службовців та ін молодшого персоналу приймемо у відсотках від числа верстатників:

Результати розрахунків занесемо до табл. 5:

Таблиця 5. Розрахунок чисельності працюючих

Число виробничих і допоміжних робітників, що працюють у першу зміну, приймається у відсотках від їх кількості = 60%, ІТР -70%.

6. Визначення необхідних площ

Загальна площа цеху дільниці визначається так:

, де

- виробнича площа цеху дільниці, яка визначається за формулою:

( м² ), де

- питома площа на один верстат, визначається за нормативами і дорівнює для середніх верстатів 24 м ² ;

= 20 - сумарна прийнята кількість верстатів (табл. 4.);

- допоміжна площа цеху (дільниці) в загальному випадку:

В цій формулі:

- площа заточувального відділення :

( м² ), де

- питома площа на один заточувальний верстат, визначається за нормативами в залежності від розміру виробів і дорівнює в нашому випадку 12 м ² ;

-

кількість основних верстатів заточувального відділення, що визначається у відсотках від прийнятої кількості верстатів.

– площа відділу ремонту інструменту і оснастки. Оскільки прийнята кількість основних верстатів менше 100, то даний відділ не передбачається.

- площа інструментально-роздавальної комори (ІРК);

- площа комори зберігання пристроїв;

- площа комори інструментальної оснастки.

Оскільки прийнята кількість верстатів менше 200, встановлюється одна комплексна комора для усіх видів інструментів та пристроїв, а відповідні норми площ сумуються:

, м² .

( м² ), де

с =20 - сумарна прийнята кількість верстатів (табл. 4);

- питома площа на один верстат, визначається за нормативами і дорівнює 0,5 м ² ;

( м² ), де

- питома площа на один верстат, визначається за нормативами і дорівнює 0,4 м ² ;

Отже:

( м² ),

– площа відділу технічного контролю (ВТК):

( м² ),

де

= 1 - розрахована раніше кількість робітників відділу технічного контролю (табл. 5);

5 м² – площа на 1-го робітника ВТК;

– коефіцієнт на розташування обладнання, інвентарю та проходів.

– площа цехової ремонтної бази, в даному проекті не передбачається, оскільки розрахована кількість верстатів основного обладнання менша 100.

– сумарна площа складів, в нашому випадку є сумою площ складу готових деталей і складу заготовок:

Величина площ кожного з складів:

,

де

= 5 днів – нормальний час зберігання заготовок/деталей на складі (за нормативами);

днів – число робочих днів на протязі року;

– середня вантажонапруженість площі складу (за нормативами);

= 0,25 – коефіцієнт використання площі цеху (за нормативами):

- площа складу заготовок :

( м² ), де

(т) –

маса всіх заготовок, що обробляються на дільниці на протязі всього року;

т ;

m =22 – маса однієї заготовки (виходячи з маси деталі, заданої на кресленні);

- площа складу готових деталей : :

( м² ), де

т - маса всіх деталей, що обробляються на дільниці на протязі всього року;

т ;

m =20 – маса однієї заготовки (виходячи з маси деталі, заданої на кресленні);

– площа відділів для приготування і роздавання змащувально-охолоджуючих рідин, не передбачається, оскільки розрахована кількість верстатів основного обладнання менша 30.

– площа відділу збору і переробки стружки не передбачається, оскільки виробнича площа невелика.

- площа відділу ізоляції браку ~ 9 м² .

Отже, сумарна потрібна допоміжна площа дільниці:

( м² );

Загальна необхідна площа дільниці:

( м² )

Результати розрахунку площ цеху (дільниці) зведені в таблиці 6:

Таблиця 6. Площа відділень цеху

Розрахунок площ побутових приміщень:

В даній роботі передбачаємо:

а) гардеробну кімнату: ( м² ),

0,43 м² – площа у розрахунку на одного робітника;

33 – загальна прийнята кількість робітників (табл. 5);

б) санвузол: м² , (за нормативами 2,6 м² – на 18 чоловіків або на 12 жінок);

в) кімнату для відпочинку: ( м² ),

0,2 м² – площа у розрахунку на одного робітника;

33 – загальна прийнята кількість робітників (табл. 5);

7. Енергетична частина

Річна потреба в електроенергії:

W = N_a F_д η_з , кВт/год

N_a — активна потужність;

F_д –дійсний робочий фонд часу роботи обладнання, год;

η _з – коефіцієнт завантаження обладнання.

N_a = К_п N_уст , кВт

Отже,

W = К_п N_уст F_д η_з

К_п = 0,25 — коефіцієнт попиту;

N_уст — встановлена потужність обладнання (всієї кількості верстатів даного типорозміру).

W _6Р13Ф3 = 0,25·30·3890·0,78=22756,5 , (кВт/год)

W _ГФ2171С5 = 0,25·90·3890·0,95=83148,75 , (кВт/год)

W _{ИР500ПМФ4} = 0,25·56·3890·0,76=41389,6 , (кВт/год)

Результати зводимо до табл. 7

Таблиця 7. Розрахунок потреби в електроенергії

8. Будівельна частина

Сітку колон та схему корпуса вибираємо за нормативами, виходячи з необхідної розрахованої загальної площі цеху (572 м² – табл. 6).

Ширина прольоту - 24 м , крок середніх колон - 12 м , крок крайніх колон приймаємо 12 м .

Довжина прольоту рівна добутку числа кроків на крок колон:

3*12= 36 (м)

На дільниці розміщені підвісний однобалочний кран вантажопідйомністю 2 т.

Будівля виконана з залізобетонних конструкцій.

Висота будівлі розраховується за формулою:

Н = А₁ + А₂ + А₃ + А₄ + А₅ +А₆

Схема визначення висоти будівлі на рис.1.

А₁ = 3205 мм — висота найвищого верстату (ИР500ПМФ4);

А₂ = 800 мм — проміжок між верстатом і виробом, що транспортується;

А₃ = 400 мм — висота найбільшого виробу в положенні транспортування;

А₄ = 1000 мм — висота строп, [ п.5.2.1., с.24, 10] ;

А₅ = 1000 мм — відстань від гаку до стелі, [ п.5.2.1., с.25, 10] ;

Н = 3205 + 800 + 400 + 1000 + 1000 = 6405 (мм )

Приймаю висоту будівлі — 7,2 м згідно нормативів.

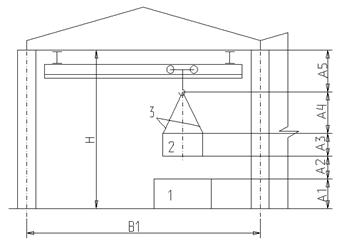

1 — обладнання; 2 — деталь; 3 — стропи.

Рис.1 — Визначення висоти прольоту

9. Оцінка економічної ефективності

Розрахунок економічної ефективності ведеться за наступним співвідношенням:

де

С₁ = 42 грн. - собівартість одиниці продукції згідно з існуючим виробництвом;

С₂ = 38,2 грн. - собівартість одиниці продукції згідно з спроектованим виробництвом;

К₁ = 0,5·10⁶ грн. - питомі капітальні вкладення на одиницю продукції згідно з існуючим і спроектованим виробництвом (задатись значеннями самостійно)

К₂ = 0,4·10⁶ грн. - питомі капітальні вкладення на одиницю продукції згідно зі спроектованим виробництвом;

Е_Н = 0,15 – нормативний коефіцієнт ефективності капітальних витрат.

= 37500 – сумарна програма випуску всіх деталей.

Термін окупності капітальних вкладень:

(роки)

Нормативний строк окупності 2...3 роки, отже запропонований проект є ефективним.
