| ФЕДЕРАЛЬНОЕ АГЕНСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСТЕТ ПУТЕЙ СООБЩЕНИЯ (МИИТ)
Институт транспортной техники и организации производства
(ИТТОП)
Кафедра: «Локомотивы и локомотивное хозяйство»
Курсовой проект
на тему:
«Статистические методы обработки выборочных данных наблюдений или экспериментов»
Выполнил: студент Краснов М.А.
группы ТЛТ-451
Принял: Пузанков А.Д.
Москва 2009
СОДЕРЖАНИЕ
1. ПЕРВИЧНЫЙ АНАЛИЗ ЭКСПЕРИМЕНТАЛЬНЫХ ДАННЫХ
2. ПОСТРОЕНИЕ ЭМПИРИЧЕСКОЙ ПЛОТНОСТИ РАСПРЕДЕЛЕНИЯ СЛУЧАЙНОЙ АНАЛИЗИРУЕМОЙ ВЕЛИЧИНЫ И РАСЧЕТ ЕЕ ХАРАКТЕРИСТИК
3. ОПРЕДЕЛЕНИЕ ВИДА ЗАКОНА РАСПРЕДЕЛЕНИЯ СЛУЧАЙНОЙ ВЕЛИЧИНЫ И РАСЧЕТ ЕГО ПАРАМЕТРОВ ПРИ ПОМОЩИ МЕТОДА МОМЕНТОВ
4. ОПРЕДЕЛЕНИЕ ВИДА ТЕОРЕТИЧЕСКОГО ЗАКОНА РАСПРЕДЕЛЕНИЯ СЛУЧАЙНОЙ ВЕЛИЧИНЫ ГРАФИЧЕСКИМ МЕТОДОМ
1.
Первичный анализ экспериментальных данных
Запишем полученные значения в вариационный ряд в возрастающем порядке:
Таблица 1.
| 16,4
|
21,6
|
35,46
|
38,76
|
39,84
|
40,65
|
44,25
|
46,73
|
47,62
|
50,25
|
| 50,25
|
51,02
|
51,8
|
55,22
|
55,25
|
55,55
|
61,73
|
63,3
|
64,93
|
67,56
|
| 68,5
|
68,5
|
71,94
|
73
|
73,53
|
73,53
|
74,07
|
77,52
|
78,12
|
78,74
|
| 78,74
|
80,64
|
85,47
|
86,2
|
87,72
|
90,1
|
92,6
|
94,34
|
95,24
|
96,15
|
| 99,01
|
99,01
|
106,4
|
108,6
|
116,28
|
133,3
|
135,13
|
137
|
144,93
|
149,25
|
| 153,84
|
161,3
|
166,7
|
172,4
|
172,4
|
175,44
|
178,6
|
178,6
|
185,18
|
192,3
|
| 208,33
|
212,76
|
227,27
|
232,56
|
238,1
|
243,9
|
256,41
|
277,8
|
277,8
|
285,7
|
| 285,71
|
285,71
|
322,6
|
322,6
|
344,83
|
370,4
|
370,4
|
370,4
|
384,6
|
420,6
|
| 526,3
|
555,55
|
588,23
|
943,4
|
xmax
= 943,4; xmin
= 16,4
Результат последних двух измерений вызывает сомнения. Поэтому выполняем проверку:
Величину выборочного среднего  находим из соотношения:
 (1)
Корень квадратный из дисперсии, взятый с положительным знаком, называется среднеквадратическим отклонением и рассчитывается по формуле:
  (2)
Упрощённая проверка сомнительного результата на брак выполняется из условия:
Таким образом, по упрощенной проверке результат сомнительного измерения браком являются последнее одно значение, отбрасываем их и пересчитываем  и  :
Проверяем по упрощённой проверки:
Таким образом, по упрощенной проверке результат сомнительного измерения браком являются последние два значения, отбрасываем их и пересчитываем и :
Таким образом, по упрощенной проверке результат сомнительного измерения браком являются последнее одно значение, отбрасываем их и пересчитываем и :
Таким образом, по упрощенной проверке результат сомнительного измерения не является браком.
Так же выполним подобную проверку с помощью критерия Ирвина:
Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок.
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз,
а первые результаты появляются уже в течение первых 7 дней.
Зарегистрироваться и Начать продвижение
Таким образом, по расчётам обеих проверок результат последнего сомнительного измерения не является браком.
Из этого следует, что нужно произвести повторный расчёт, но уже без данного измерения:
2. Построение эмпирической плотности распределения случайной анализируемой величины и расчёт её характеристик
Определяем размах имеющихся данных, т.е. разности между наибольшим и наименьшим выборочным значениями (R = Xmax – Xmin):
Выбор числа интервалов группировки k при числе наблюдений n<100 – ориентировочное значение интервалов можно рассчитать с использованием формулы Хайнхольда и Гаеде:
Тогда ширина интервала:
Результат подсчёта частот и характеристик эмпирического распределения
Таблица 2.
| Границы интервала
группировки
|
Ср.знач.
интерв.
|
Распределение
данных
|
fi
|
U
|
U*f
|
U^2*f
|
| 16,4…61,31
|
38,86
|
////////////////
|
16
|
-1
|
-16
|
16
|
| 61,31…106,22
|
83,77
|
//////////////////////////
|
26
|
0
|
0
|
0
|
| 106,22…151,13
|
128,68
|
////////
|
8
|
1
|
8
|
8
|
| 151,13…196,04
|
173,59
|
//////////
|
10
|
2
|
20
|
40
|
| 196,04…240,96
|
218,50
|
/////
|
5
|
3
|
15
|
45
|
| 240,96…285,87
|
263,41
|
/////
|
5
|
4
|
20
|
80
|
| 285,87…330,78
|
308,32
|
////
|
4
|
5
|
20
|
100
|
| 330,78…375,69
|
353,23
|
////
|
4
|
6
|
24
|
144
|
| 375,69…420,60
|
398,14
|
//
|
2
|
7
|
14
|
98
|
| ИТОГО
|
80
|
105
|
531
|
Принимаем «ложный нуль» x0
=83,77 и обозначаем нулем тот интервал, которому соответствует максимальная частота (f=26). Далее, для интервалов, следующих к наименьшему наблюдаемому значению вписываем -1, -2 … и 1, 2, … для интервалов, следующих к наибольшему значению наблюдаемой величины.
Выборочное среднее х и среднеквадратическое отклонение Sx рассчитываем, используя следующие выражения:
 (3)

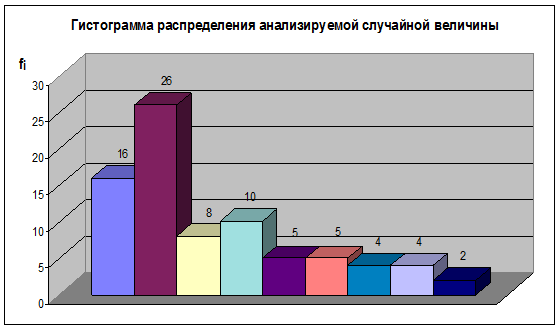

Для построения гистограммы, приведённой на рис.1, по оси абсцисс в выбранном масштабе отмечаем границы интервалов. Левая ось размечается масштабом частот, а на правую, в случае необходимости, можно нанести шкалу относительных частот. На чистом поле гистограммы указываются значения: числа данных; среднего арифметического; среднеквадратического отклонения.
Рис.1
Помимо гистограммы эмпирические данные измерений случайной величины могут быть представлены в виде кумулятивной кривой функции распределения вероятностей. Для этого данные, представленные в табл.1., должны быть дополнены частостями (см. табл.2.).
Частость находим из соотношения:
Таблица частот f и частостей ω.
Таблица 3.
| Границы интервала
группировки
|
Частота,fi
|
Частость,
ω i
|
Накопленная
частость, ω н
|
| 16,4…61,31
|
16
|
0,20
|
0,20
|
| 61,31…106,22
|
26
|
0,33
|
0,53
|
| 106,22…151,13
|
8
|
0,10
|
0,63
|
| 151,13…196,04
|
10
|
0,13
|
0,75
|
| 196,04…240,96
|
5
|
0,06
|
0,81
Сервис онлайн-записи на собственном Telegram-боте
Попробуйте сервис онлайн-записи VisitTime на основе вашего собственного Telegram-бота:
— Разгрузит мастера, специалиста или компанию;
— Позволит гибко управлять расписанием и загрузкой;
— Разошлет оповещения о новых услугах или акциях;
— Позволит принять оплату на карту/кошелек/счет;
— Позволит записываться на групповые и персональные посещения;
— Поможет получить от клиента отзывы о визите к вам;
— Включает в себя сервис чаевых.
Для новых пользователей первый месяц бесплатно.
Зарегистрироваться в сервисе
|
| 240,96…285,87
|
5
|
0,06
|
0,88
|
| 285,87…330,78
|
4
|
0,05
|
0,93
|
| 330,78…375,69
|
4
|
0,05
|
0,98
|
| 375,69…420,60
|
2
|
0,03
|
1,00
|
| ИТОГО
|
80
|
1
|

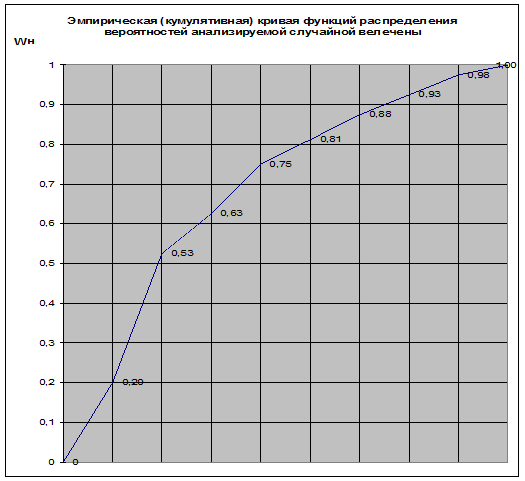

Рис. 2
3. Определение вида закона распределения случайной величины и расчёт его параметров при помощи метода моментов
Экспоненциальный (нормальный) закон распределения
Параметр закона распределения:
Таблица 4
| №
|
xi
103
км
|
fi
шт
|
λ*xi
|
e-λ*xi
|
φ(xi)
10-6
|
fi’
шт
|
|
| 1
|
38,86
|
16
|
0,270
|
0,763
|
0,531
|
19,08
|
0,50
|
| 2
|
83,77
|
26
|
0,583
|
0,558
|
0,388
|
13,96
|
10,39
|
| 3
|
128,68
|
8
|
0,895
|
0,408
|
0,284
|
10,21
|
0,48
|
| 4
|
173,59
|
10
|
1,208
|
0,299
|
0,208
|
7,47
|
0,86
|
| 5
|
218,50
|
5
|
1,520
|
0,219
|
0,152
|
5,47
|
0,04
|
| 6
|
263,41
|
5
|
1,833
|
0,160
|
0,111
|
4,00
|
0,25
|
| 7
|
308,32
|
4
|
2,145
|
0,117
|
0,081
|
2,93
|
0,39
|
| 8
|
353,23
|
4
|
2,458
|
0,086
|
0,060
|
2,14
|
1,62
|
| 9
|
398,14
|
2
|
2,770
|
0,063
|
0,044
|
1,57
|
0,12
|
| ИТОГО:
|
80
|
14,64
|

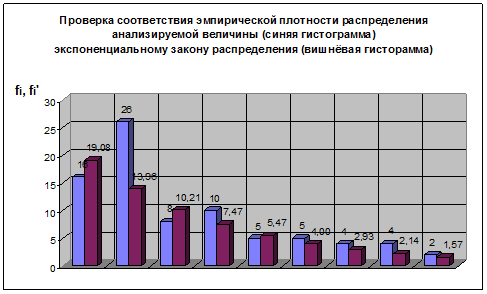

Рис. 4
Нормальный закон распределения двухпараметрический, число степеней свободы υ = 7 и  = 14,067.
Так как χ2
> χ0,05
2
, то гипотеза о принадлежности эмпирической выборки значений, экспоненциальному закону распределения отвергается
Распределение Вейбулла - Гнеденко
Величина выборочного коэффициента вариации:
По данным приложения таблица П1,2:
Таблица 5
| №
|
Xi
103
км
|
fi
шт
|
xi/a
|
a* φ(xi)
|
φ(xi)
10-6
|
fi’
шт
|
|
| 1
|
38,86
|
16
|
0,246
|
0,6944
|
4,4017
|
15,81
|
0,00
|
| 2
|
83,77
|
26
|
0,531
|
0,7197
|
4,5618
|
16,39
|
5,63
|
| 3
|
128,68
|
8
|
0,816
|
0,6085
|
3,8567
|
13,86
|
2,48
|
| 4
|
173,59
|
10
|
1,100
|
0,4637
|
2,9393
|
10,56
|
0,03
|
| 5
|
218,50
|
5
|
1,385
|
0,3293
|
2,0870
|
7,50
|
0,83
|
| 6
|
263,41
|
5
|
1,670
|
0,2213
|
1,4029
|
5,04
|
0,00
|
| 7
|
308,32
|
4
|
1,954
|
0,1422
|
0,9014
|
3,24
|
0,18
|
| 8
|
353,23
|
4
|
2,239
|
0,0879
|
0,5570
|
2,00
|
2,00
|
| 9
|
398,14
|
2
|
2,524
|
0,0525
|
0,3325
|
1,19
|
0,54
|
| ИТОГО:
|
80
|
75,60
|
11,69
|

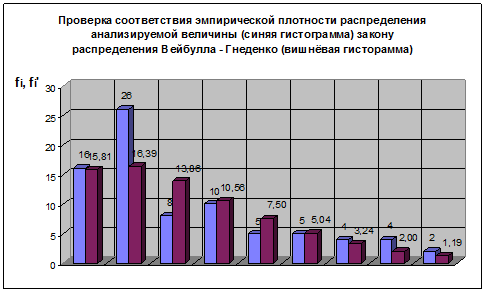

Рис. 5
Нормальный закон распределения двухпараметрический, число степеней свободы υ = 6 и = 12,592.
Так как χ2
> χ0,05
2
, то эмпирическая выборка значений пренадлежит закону распределения Вейбулла - Гнеденко
Нормальный (Гауссовский) закон распределения
Таблица 6
| №
|
Xi
103
км
|
fi
|
ti
|
φ(ti)
10-2
|
φ(xi)
|
fi’
щт
|
|
| 1
|
38,86
|
16
|
-1,025
|
0,231
|
0,101
|
8,09
|
7,72
|
| 2
|
83,77
|
26
|
-0,586
|
0,328
|
0,144
|
11,52
|
18,18
|
| 3
|
128,68
|
8
|
-0,147
|
0,386
|
0,169
|
13,53
|
2,26
|
| 4
|
173,59
|
10
|
0,292
|
0,374
|
0,164
|
13,11
|
0,74
|
| 5
|
218,50
|
5
|
0,731
|
0,298
|
0,131
|
10,48
|
2,86
|
| 6
|
263,41
|
5
|
1,169
|
0,197
|
0,086
|
6,91
|
0,53
|
| 7
|
308,32
|
4
|
1,608
|
0,107
|
0,047
|
3,75
|
0,02
|
| 8
|
353,23
|
4
|
2,047
|
0,048
|
0,021
|
1,68
|
3,18
|
| 9
|
398,14
|
2
|
2,486
|
0,018
|
0,008
|
0,62
|
3,04
|
| ИТОГО:
|
80
|
69,71
|
38,54
|

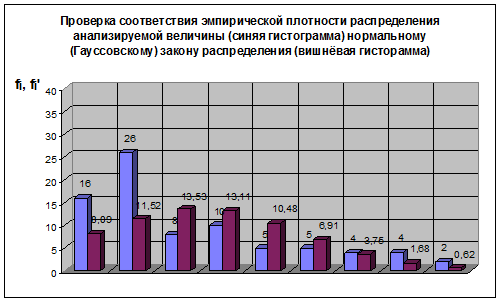

Рис. 6
Нормальный закон распределения двухпараметрический, число степеней свободы υ = 6 и = 12.592.
Так как χ2
> χ0,05
2
, то гипотеза о принадлежности эмпирической выборки значений, нормальному (Гауссовскому) закону распределения отвергается
Логарифмически - нормальный закон распределения
Значения средне-выборочное и средне-квадратичное:
Таблица 7
| №
|
Xi
103
км
|
fi
|
ti
|
φ(ti)
|
φ(xi)
|
fi’
щт
|
|
| 1
|
38,86
|
16
|
-1,481
|
0,133
|
4,808
|
17,28
|
0,094
|
| 2
|
83,77
|
26
|
-0,404
|
0,367
|
6,155
|
22,12
|
0,682
|
| 3
|
128,68
|
8
|
0,198
|
0,391
|
4,263
|
15,32
|
3,494
|
| 4
|
173,59
|
10
|
0,618
|
0,329
|
2,663
|
9,57
|
0,019
|
| 5
|
218,50
|
5
|
0,941
|
0,256
|
1,645
|
5,91
|
0,140
|
| 6
|
263,41
|
5
|
1,203
|
0,193
|
1,030
|
3,70
|
0,455
|
| 7
|
308,32
|
4
|
1,423
|
0,144
|
0,659
|
2,37
|
1,126
|
| 8
|
353,23
|
4
|
1,614
|
0,108
|
0,430
|
1,55
|
3,892
|
| 9
|
398,14
|
2
|
1,782
|
0,081
|
0,287
|
1,03
|
0,908
|
| ИТОГО:
|
80
|
10,81
|

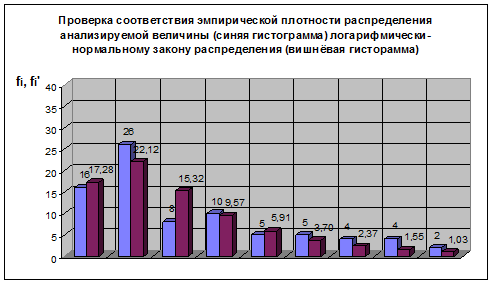

Рис. 7
Нормальный закон распределения двухпараметрический, число степеней свободы υ = 6 и = 12.592.
Так как χ2
< χ0,05
2
, то эмпирическая выборка значений принадлежит логарифмически-нормальному закону распределения
4. Определение вида теоретического закона распределения случайной величины графическими методами
Расчёт координат эмпирических точек заданной выборки
Таблица 8.
| № п/п
|
Среднее значение
интервала xi
, 103
км
|
fi
, шт
|
Σ fi
|
F(x)= Σ fi
/n+1
|
| 1
|
38,86
|
16
|
16
|
0,198
|
| 2
|
83,77
|
26
|
42
|
0,519
|
| 3
|
128,68
|
8
|
50
|
0,617
|
| 4
|
173,59
|
10
|
60
|
0,741
|
| 5
|
218,50
|
5
|
65
|
0,802
|
| 6
|
263,41
|
5
|
70
|
0,864
|
| 7
|
308,32
|
4
|
74
|
0,914
|
| 8
|
353,23
|
4
|
78
|
0,963
|
| 9
|
398,14
|
2
|
80
|
0,988
|

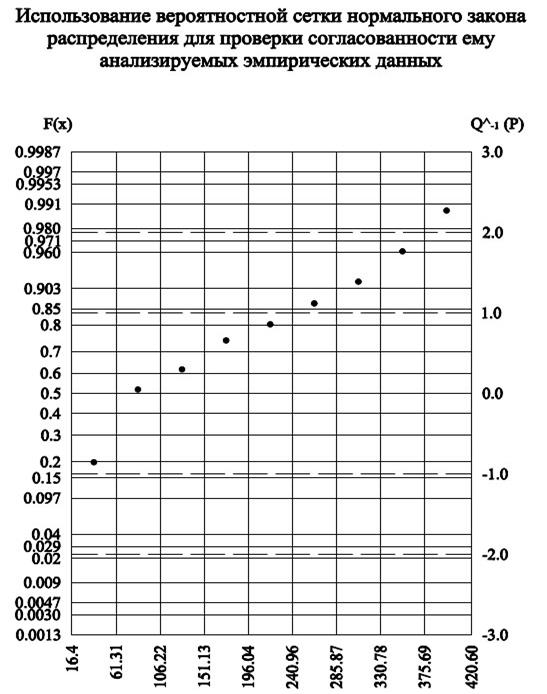

Используя полученные в табл.4. данные, строим вероятностную сетку и выполняем проверку согласованности.
Выбор масштаба построения вероятностной сетки:
· ширина графика (ось абсцисс) А = 140 мм ;
· высота графика (ось ординат) Н = 180 мм .
Нормальный закон распределения
Масштаб значений оси абсцисс устанавливается на основе выражения:
Таблица 9
| P = F(x)
|
0,5
|
0,6
|
0,7
|
0,8
|
0,8413
|
0,85
|
0,903
|
| y = Q-1
(P)
|
0
|
0,25
|
0,52
|
0,85
|
1
|
1,05
|
1,3
|
| Ky (P), мм
|
0
|
7,5
|
15,6
|
25,5
|
30
|
31,5
|
39
|
| P = F(x)
|
0,96
|
0,971
|
0,98
|
0,991
|
0,9953
|
0,997
|
0,9987
|
| y = Q-1
(P)
|
1,75
|
1,9
|
2,05
|
2,35
|
2,6
|
2,75
|
3
|
| Ky(P), мм
|
52,5
|
57
|
61,5
|
70,5
|
78
|
82,5
|
90
|

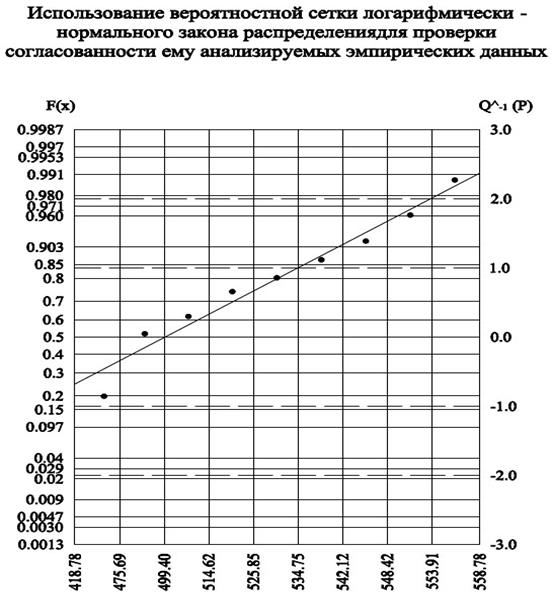

Лгарифмически - нормальный закон распределения
Масштаб значений оси абсцисс устанавливается на основе выражения:
Таблица 10
| №
|
Границы интервала
|
xi
103
км
|
|
|
| 1
|
418,78…475,69
|
38,86
|
456,01
|
0,198
|
| 2
|
475,69…499,40
|
83,77
|
489,15
|
0,519
|
| 3
|
499,40…514,62
|
128,68
|
507,68
|
0,617
|
| 4
|
514,62…525,85
|
173,59
|
520,60
|
0,741
|
| 5
|
525,85…534,75
|
218,50
|
530,52
|
0,802
|
| 6
|
534,75…542,12
|
263,41
|
538,59
|
0,864
|
| 7
|
542,12…548,42
|
308,32
|
545,38
|
0,914
|
| 8
|
548,42…553,91
|
353,23
|
551,25
|
0,963
|
| 9
|
553,91…558,78
|
398,14
|
556,42
|
0,988
|

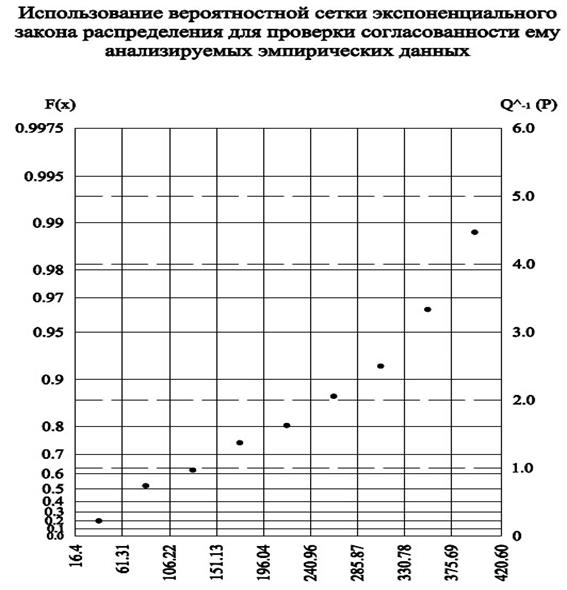

Экспоненциальный (нормальный) закон распределения
Таблица 11
| P = F(x)
|
0
|
0,1
|
0,2
|
0,3
|
0,4
|
0,5
|
0,6
|
0,7
|
| Ky (P), мм
|
0,0
|
3,2
|
6,7
|
10,7
|
15,3
|
20,8
|
27,5
|
36,1
|
| P = F(x)
|
0,8
|
0,9
|
0,95
|
0,97
|
0,98
|
0,99
|
0,995
|
0,9975
|
| Ky(P), мм
|
48,3
|
69,1
|
89,9
|
105,2
|
117,4
|
138,2
|
158,9
|
179,7
|

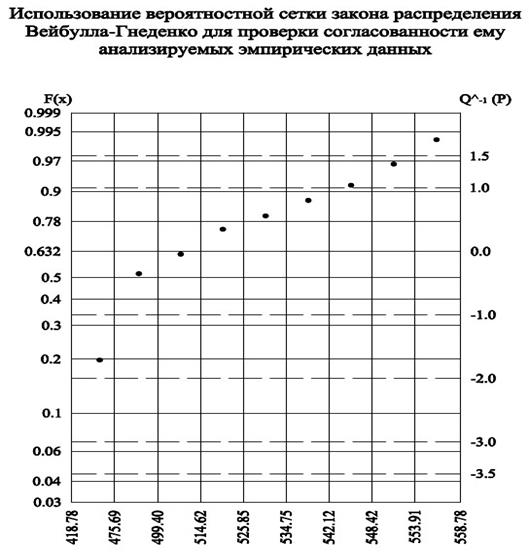

Распределение Вейбулла – Гнеденко
Таблица 12
| P = F(x)
|
0,03
|
0,04
|
0,06
|
0,1
|
0,2
|
0,3
|
0,4
|
| y = Q-1
(P)
|
-3,5
|
-3,2
|
-2,8
|
-2,25
|
-1,5
|
-1,03
|
-0,7
|
| Ky (P), мм
|
-118,8
|
-108,6
|
-95,0
|
-76,4
|
-50,9
|
-35,0
|
-23,8
|
| P = F(x)
|
0,5
|
0,632
|
0,78
|
0,9
|
0,97
|
0,955
|
0,999
|
| y = Q-1
(P)
|
-0,36
|
0,00
|
0,41
|
0,83
|
1,25
|
1,66
|
1,93
|
| Ky(P), мм
|
-12,2
|
0,00
|
13,9
|
28,2
|
42,4
|
56,3
|
65,5
|
|
