Гостиница на 32 места
Пояснительная записка курсовому проекту по дисциплине архитектура зданий
Выполнила:
Студентка группы СО- 095у
А.В. Романова
Руководитель:
О.Л. Замазий
Оценка:
графическая часть
пояснительная записка
защита
Кемерово 2010г
Содержание
Задание для проектирования
График проектирования
Аннотация
Введение
1 Общая часть
1.1 Район строительства
1.2 Генеральный план
1.3 Объемно - планировочное решение
2 Архитектурно - конструктивное решение
2.1 Фундаменты
2.2 Стены, Перегородки.
2.3 Перекрытия
2.4 Лестницы
2.5 Крыша, Кровля
2.6 Окна, Двери
3 Ведомость отделки
4 Экспликация полов
5 Спецификация сборных элементов
6 Спецификация элементов заполнения проёмов
7 Инженерное оборудование
8 Технико-экономические показатели
Заключение
Список литературы
Введение
Кемерово – развитый современный город, а нехватка съемного, доступного жилья является актуальной проблемой для иногородних граждан.
Гостиницы Кемерово ежегодно принимают сотни туристов и деловых людей. Так же и спортсмены, приезжающие на соревнования на пару дней, и простые рабочие работающие вахтовым методом - имея разные цели приезда в город они, тем не менее, сталкиваются с одной проблемой – поиск подходящей по запросам и кошельку гостиницы.
Отталкиваясь от основных и вспомогательных потребностей людей я создала проект Гостиницы, отвечающей всем стандартам качества и высоким уровнем комфорта, что поможет благоприятно почувствовать себя в уютной обстановке и отдохнуть от тяжелого рабочего дня. При этом цены являются вполне доступными.
1.Общая часть
Вид работы: курсовое проектирования
Наименование: Гостиница на 32 места
Проект выполнен на основе паспорта - Типового проекта предприятий, зданий и сооружений № 284-5-60с,83. Выполнен в соответствии заданиям, нормативной и справочной литературе.
1.1 Район строительства
Пункт строительства: г.Кемерово
Зимние температуры наружного воздуха: -37, -39˚С
Преобладающие ветра: В июле – северный; В январе – западный.
Расчетная глубина расчетного промерзания грунтов определяется по формуле Hb = 2.20
Верхний слой грунта имеет относительно ровную поверхность,
Нижняя точка на отметке -0.500мм, верхняя точка находиться на отметке -0.700, выравниваем уровень земли до точки -0.600мм
Преимущественное направление ветра:
в июле - Северное
в январе - Юго-Западное
1.2 Генеральный план
Участок застройки имеет прямоугольную форму с размерами:
длина – 63 000мм
ширина – 50 000мм
На генплане кроме проектируемого здания имеются жилые дома(№2,3,4,5,6,7),беседки, кафе, спортплощадки, парк, беседки.
Санитарные и противопожарные нормы соблюдены.
Ориентация по сторонам света – меридиональная , т.к. окна комнат выходят на одну сторону- Сторону фасада.
Участок на территории гостиницы имеет озеленение в виде газона и цветников; Зону отдыха- беседки, лавочки, а так же стоянку легковых машин. Тротуарные дорожки заасфальтированы.
Дорога к подъезду на автостоянку имеет ширину в 3.5 м
Имеются специально- оборудованные спорт. площадки, и детская площадка, огражденная вьющимся кустарником. Так же территория Гостиницы по всему контуру ограждения защищена от шума и пыли стриженым кустарником и лиственными деревьями.
ТЭП (по генплану)
Таблица 1
| Наименование показателей
|
Ед.измерения
|
Количество
|
| Площадь участка
|
м2
|
15246,00
|
| Площадь застройки
|
м2
|
4245,66
|
| Площадь асфальтового покрытия
|
м2
|
5178,50
|
| Площадь тротуарной плитки
|
м2
|
30,00
|
| Площадь озеленения
|
м2
|
5792,50
|
| Процент озеленения
|
%
|
38
|
| Процент застройки
|
%
|
27,84
|
1.3 Объёмно - планировочные решения
Конфигурация здания в плане – прямоугольная
Его размеры в осях:
- длина 27 м
- ширина 12 м
- площадь здания 324м2
Число этажей - 2
Высота этажа - 2 .800м
Высота здания – 8.800м
Здание подвала или техподполья не имеет. Имеется в наличии естественная вентиляция, через режим проветривания в пластиковых окнах.
Класс здания – ΙΙ Степень огнестойкости – ΙΙΙ Степень долговечности – ΙΙ
Экспликация помещений.
Таблица 2
| № помещения
|
наименование
|
площадь
(м2
)
|
кате
гория
|
| 1
|
комната
|
6.3
|
|
| 2
|
комната
|
3.8
|
|
| 3
|
комната
|
5.6
|
|
| 4
|
комната
|
5.4
|
|
| 5
|
кладовая
|
3.1
|
|
| 6
|
VIP комната
|
45,2
|
|
| 7
|
регистратура
|
3,6
|
|
| 8
|
контора
|
7,8
|
|
| 9
|
санузел
|
2,3
|
|
| 10
|
душевая
|
2,5
|
|
| 11
|
цокольный этаж
|
25,8
|
|
| 12
|
буфет
|
6,75
|
|
| 13
|
цокольный этаж 2
|
35,96
|
|
| 14
|
подсобка буфета
|
3,1
|
|
| 15
|
помещение бытобслуж.
|
10,1
|
|
| 16
|
склад мебели
|
10,7
|
|
| 17
|
тепловой узел
|
21,0
|
|
| 18
|
номер на 2х человек ΙΙэт (15шт.)
|
187,5
|
|
| 19
|
сан узел ΙΙ эт.
|
10,4
|
|
| 20
|
ремонтные мастерские
|
14,0
|
|
| 21
|
вестибюль ΙΙэт.
|
29,5
|
|
| 22
|
электрощитовая
|
5,4
|
|
| 23
|
камера хранения
|
2,24
|
|
2. Архитектурно - конструктивное решение
Конструктивный тип здания – бескаркасный.
Конструктивная схема – продольные несущие стены.
Пространственная жесткость обеспеченна устройством внутренних поперечных стен и стен лестничных клеток , связанных с продольными (наружными) стенами: междуэтажных перекрытий, связывающих стены между собой и расчленяющих их на отдельные ярусы по высоте.
2.1 Фундаменты
Грунты, принятые в основании имеют достаточную несущую способность.
 =mt×Hh
Hp
= Hb
× 0,8=2,20×0,8= 1,78м
Где Hb
- нормативная глубина промерзания грунтов в заданном районе строительства по СНиП 2.02.
01-82
mt – коэффициент влияния теплового режима здания, определяется по таблице 2.(Без подвала, пол по лагам на грунте
t
=10˚)
mt
=0.8
т.к. глубина промерзания грунтов – 1.78 м, принимаем с учетом конструктивных особенностей здания глубина заложения 2м
Конструктивный тип фундамента – ленточный.
Характер работы под нагрузкой:
фундаментные блоки - работают на сжатие
фундаментные плиты - на изгиб.
Фундаментные блоки наружных стен имеют марку - (ГОСТ 13.579-78*) ФБС 24.5.6 и ФБС 12.6.3
Фундаментные плиты наружных стен (ГОСТ 13.580-85) ФЛ 12.24
Фундаментные блоки внутренних стен имеют марку ФБС 24.4.6 и ФБС 12.4.3
Фундаментные плиты внутренних стен имеют марку (ГОСТ 13.580-85) ФБС 24.5.6
Блоки и плиты уложены на цементно-песчанный раствор с перевязкой швов 20мм. Гидроизоляция на отметке -0,200 из цементно-песчаного раствора
.
1 – грунт материковый, 2 – глина; 3 – песок; 4 – булыжник; 5 – отвод воды при помощи лотка; 6 –гравий или щебень; 7 – бетон; 8 – плиты бетонные.
Размер атмостки -0.8м
2.2 Стены. Перегородки
Материал - кирпич.
Толщина: наружных стен - 510мм
внутренних стен - 380мм
перегородок - 120мм
Марка кирпича М125
Система перевязки кирпичной кладки:
многорядная - наружные, цепная- внутренняя.
Перегородки.
Материал - кирпич.
Перегородки выполнены с перевязкой вертикальных швов на известковом растворе.
Чтобы обеспечить надежное и прочное соединение перегородки с наружными стенами, в местах ее примыкания в кладке оставляют пазы на всю высоту помещения и шириной на 20 мм больше перегородочной конструкции.
2.3 Перекрытия
Плиты перекрытий и покрытий - многопустотные,
серии 1.041.1-3, вып1, марка ПК 60. 15-8AΙVт
Плиты перекрытия выполнены из ж/б плит, уложенные на несущие стены по слою раствора.
Концы уложенных плит опирают на кирпичные стены, глубиной - 120мм.
Уложенные плиты ж/б перекрытий анкеруют стальными связями с наружными стенами между собой. Швы между плитами заделывают цементным раствором марки М100.
2.4 Лестницы
Серия Марка
Лестничные марши с полуплощадками - 2 шт. - (материал ж/б),
размеры ступеней: проступь - 300мм,
подступёнок - 150мм, - (междуэтажные).
Служебные лестницы - 3шт,(материал ж/б), по назначению - служебные.
Ограждения - железные, высота 0.8метров+ Деревянный поручень
2.5 Крыша. Кровля
Тип крыши - четырехскатная, чердачная
Материал - кровля из волнистых асбестоцементных листов 33.5,
Обрешетка из брусков 60 ×60 и 120×60 через350мм,
Наслонные стропила 60×130 через 1000мм.
Уклон i=0,3
Высота конька - 8800мм.
Несущей конструкцией скатной крыши являются наслонные стропила, которые крепятся между собой гвоздями с антикоррозийными шляпками 4×100.
Водоотвод - 4 водостока расположенных по углам кыши
2.6 Окна. Двери
Марки дверей: ДП 21.15(входные),ДП 21.10(межкомнатные)ГОСТ 30674-99
Марки окон: ОП 12.18 ; ОП 9.18 - ГОСТ 30674-99
пластиковые стекло- пакеты: двойные
-двустворчатые (с форточкой) ,-одностворчатые
имеют тройное остекление, тип открывания сбоку и сверху + режим проветривания(открывание на 20˚)
Заполнение дверного проёма - - монтажная пена.

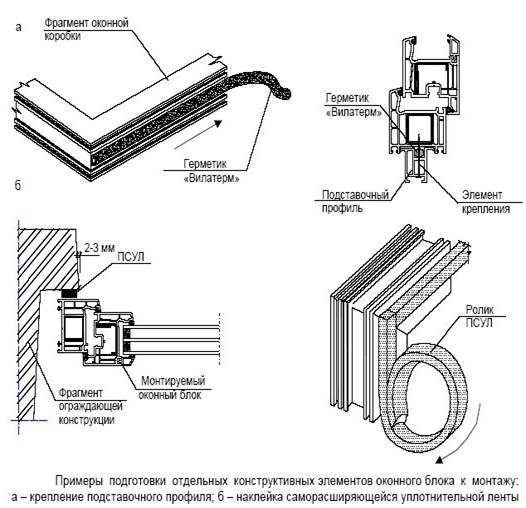

Заполнение оконного - монтажная пена, Герметик "Вилатерм"
3. Ведомость отделки
Таблица 3
| наименование, номер
|
потолок
|
стены, перегородки
|
Примечание
|
| Площадь,
м2
|
вид отделки
|
Площадь,
м2
|
|
| 1.Комната
|
6,3
|
подвесной потолок
|
26,7
|
штукатурка
шпаклевка
обои
|
|
| 2.Комната
|
3,8
|
подвесной потолок
|
20,54
|
штукатурка
шпаклевка
обои
|
|
| 3.Комната
|
5,6
|
подвесной потолок
|
25,0
|
штукатурка
шпаклевка
обои
|
|
| 4.Комната
|
5,4
|
подвесной потолок
|
23,8
|
штукатурка
шпаклевка
обои
|
|
| 5.Комната
|
3,1
|
подвесной потолок
|
17,7
|
штукатурка
шпаклевка
обои
|
|
| 6.VIP комната
|
11,3
|
подвесной потолок с точечным освещением
|
25
|
штукатурка
шпаклевка
обои
|
|
| 7.Регистратура
|
3,6
|
затирка
шпаклевка
окраска водоэмульсионной краской
|
12,6
|
штукатурка
шпаклевка
обои под покраску
водоэмульсионная
краска
|
|
| 8.Контора
|
7,8
|
затирка
шпаклевка
окраска
|
23,6
|
штукатурка
шпаклевка
обои под покраску
водоэмульсион
ная
краска
|
|
| 9.Санузел
|
2,3
|
затирка
шпаклевка
окраска
|
12,3
|
штукатурка
шпаклевка
плитка
|
|
| 10.Душевая
|
2,5
|
затирка
шпаклевка
окраска
|
13,5
|
штукатурка
шпаклевка
плитка
|
|
| 11.цокольный этаж
|
25,8
|
затирка
шпаклевка
окраска
|
41,4
|
штукатурка
шпаклевка
обои под покраску
водоэмульсион
ная
краска
|
|
| 12.Буфет
|
6,75
|
затирка
шпаклевка
окраска
|
26,4
|
штукатурка
шпаклевка
вагонка
лак по дереву
|
|
| 13.цокольный этаж 2
|
35,96
|
затирка
шпаклевка
окраска
|
51,9
|
штукатурка
шпаклевка
обои под покраску
водоэмульсионная краска
|
|
| 14.Подсобка буфета
|
3,1
|
затирка
шпаклевка
побелка
|
16,08
|
штукатурка
шпаклевка
обои под покраску
водоэмульсионная краска
|
|
| 15.Пом.бытобслуживания
|
10,1
|
затирка
шпаклевка
побелка
|
28,38
|
штукатурка
шпаклевка
обои
|
|
| 16.Склад мебели
|
10,7
|
затирка
шпаклевка
побелка
|
28,2
|
штукатурка
шпаклевка
обои
|
|
| 17.Тепловой узел
|
21,0
|
затирка
шпаклевка
окраска
|
13,38
|
штукатурка
шпаклевка
|
|
| 20.Ремонтные мастерские
|
14,0
|
затирка
шпаклевка
окраска
|
42,8
|
штукатурка
шпаклевка
обои под покраску
водоэмульсионная краска
|
|
| 22.Электрощитовая
|
5,4
|
затирка
шпаклевка
окраска
|
19,08
|
штукатурка
шпаклевка
|
|
| 23.Камера хранения
|
2,24
|
затирка
шпаклевка
окраска
|
12,3
|
штукатурка
шпаклевка
обои под покраску
водоэмульсионная краска
|
|
4. Экспликация полов
Таблица 4
| Наименование или номер помещения
|
Тип пола по проекту
|
Схема пола
|
Элементы пола и их толщина
|
Площадь пола м2
|
| Санузлы и душевые, ванные комнаты
Ι этажа(10,9)
|
1
|
|
1) керамическая плитка на клею
2) гидроизоляция- 2 слоя рубероида
3) стяжка цементно-песчанная-25
4) плиты древестно волокнистые-80
5) подготовка из бетона В75-80мм.
6) грунт основания утрамбованные гравием
|
4,8
|
| Жилые комнаты и VIP комнаты Ι этажа
(1,2,4,5,6,7,8,23)
|
2
|
|
1) линолеум
2) стяжка цементно-песчанная25
3) плиты древестно волокнистые
4) подготовка из бетона В75-80мм.
5) грунт основания утрамбованные гравием
|
49,3
|
| Санузлы и душевые, ванные комнаты
ΙΙэтажа
|
3
|
|
1) керамическая плитка на клею
2) гидроизоляция- 2 слоя рубероида
3) стяжка цементно песчанная-25
4) плита перекрытия
|
10,4
|
| Жилые комнаты ΙΙ этажа ,на двух человек(3*15ш)
|
|
|
1) линолеум
2) стяжка цементно-песчанная25
3) плиты древестно волокнистые
4) плита перекрытия
|
187,5
|
5. Спецификация сборных элементов
Таблица 5
| Поз.
|
Обозначение
|
Наименование
|
Кол-
во
|
Масса
ед. кг
|
Прим.
|
| ФЛ 10.24
|
ГОСТ 13580-85
|
Плиты фундамента ФЛ 10.24
|
55
|
1,38
|
|
| ФБС 24.5.6
|
ГОСТ 13579-78*
|
Блоки фундамента ФБС 24.5.6
|
57
|
1,22
|
|
| ЛМ 28-12
|
|
Лестничный марш ЛМ 28-12 ПС вып63
|
2
|
1,52
|
|
| ЛП 22-18
|
|
Лестничная площадка ЛП 22-18
|
2
|
1,10
|
|
| ПК 60.15-8
|
серия 1.041-1
|
Плиты перекрытия ПК 60.15-8 АIV
|
32
|
2,20
|
|
| ПК 30.12
|
серия 1.041-1
|
Плиты перекрытия ПК 30.12
|
5
|
1,22
|
|
6. Спецификация элементов заполнения проёмов
Таблица 6
| Поз.
|
Серия, ГОСТ
|
Наименование
|
Кол-во
|
Масса
|
Прим.
|
| Д-3
|
ГОСТ 30674-99
|
Дверной блок ДП 21. 8
|
13
|
|
|
| Д-2
|
------//-------
|
Дверной блок ДП 21. 10
|
25
|
|
|
| Д-1
|
------//-------
|
Дверной блок ДП 21. 15
|
1
|
|
|
| ОП-12
|
ГОСТ 30674-99
|
Оконный блок ОП 12. 18
|
26
|
|
|
| ОП-9
|
------//-------
|
Оконный блок ОП 9. 18
|
3
|
|
|
| ОП-10
|
------//-------
|
Оконный блок ОП10. 18
|
1
|
|
|
| ОП-15
|
------//-------
|
Оконный блок ОП 15. 18
|
1
|
|
|
7. Инженерное оборудование
Водопровод - хозяйственно-питьевой, расчетный напор у основания стояков 36,85м, Горячее водоснабжение от внешней сети, расчетный напор у основания стояков 36,55 м вод. ст.
Канализация - хозяйственно фекальная в городскую сеть.
Отопление - водяное, секционное. Система однотрубная, температура теплоносителя 105 ˚-70˚С (отопление чугунными радиаторами), и 100˚ - 70˚С(отопление стальными штампованными радиаторами).
Вентиляция - естественная.
Электроснабжение ΙΙ категории, напряжение 220/380В
Освещение лампами накаливания.
Оборудование кухонь и санузлов - электрические плиты, мойки, унитазы.
8. Технико-экономические показатели
1.Рабочая площадь - регистратура, контора, буфет, подсобка буфета, помещение бытового обслуживания ,склад мебели, ремонтные мастерские, камере хранения.
3.6 +7.8+6.75+3.1+10.1+10.7+14+2.24= 58,3
2. Подсобная - коридоры, вестибюль, тамбуры, лестничные клетки, электрощитовая.
46+11+5.4+ 29.5 + 25.8+ 35.96=153.36
3. Полезная - санузел (4.8+ 10.4)+сумма рабочей и подсобной площади
=226.86
4. Площадь застройки - 324м
5. Строительный объём - 324*8.800= 2851.2м
Заключение
В результате запроектировано здание "Гостиница на 32" места, общей площадью 324м2. Где использовались уникальные методики строительства, были применены современные утеплители кровли ИЗОСПАН -Б, использованы пластиковые окна и двери, жилых комнатах пол с подогревом , - Что в сумме увеличивает теплоизоляцию здания.
|
