| Малоэтажный жилой дом усадебного типа
Введение
Проектируемый жилой дом предназначен для строительства в четвёртой климатической зоне. Основное назначение дома: место жизни семьи из 5 человек различного социального состава, обеспеченное на современном уровне комфорта; место профессиональной деятельности художника, проживающего в проектируемом доме. В основу функциональной организации дома положен принцип наилучшей организации быта семьи. Дом обладает хорошо организованным внутренним пространством, удобной взаимосвязью помещений, располагаемых в три этажа. Третий этаж задуман как подкровельный, мансардный. Под всем домом предусматривается цокольный этаж для размещения кладовых и подсобных помещений.
На приусадебном участке предусмотрены баня и складское помещение для хранения хозяйственного инвентаря. Гармонично выразительный образ дома во многом определяется взаимосвязью дома с рельефом, окружающей природой и застройкой, характером конструктивного решения, выбором отделочных материалов.
Район строительства здания – город Астрахань.
Внимание к малоэтажному строительству возрастает, несмотря на то, что эта застройка характеризуется небольшой плотностью жилого фонда и в соответствии с этим относительно высокой стоимостью благоустройства на единицу полезной площади. Однако у малоэтажного строительства есть существенные преимущества. Прежде всего, это непосредственная связь с природным окружением, возможность организации досуга на свежем воздухе, возможность иметь в жилище здоровый микроклимат. Создаются более благоприятные условия для социальных контактов при хорошей изоляции жилища, тем более что проектируемый дом включает в себя творческую мастерскую художника. Астраханская область – район с богатой природой, обеспечивающий проживающему в проектируемом коттедже художнику удобную обстановку для творчества.
Краткая климатическая характеристика района строительства
Город Астрахань находится в IV климатической зоне. Согласно данным СНиП 2.01.01-82, среднегодовая температура наружного воздуха +9,4°С, абсолютно минимальная температура зимой -34°С, абсолютно максимальная температура летом +40°С, средняя максимальная температура наиболее холодного периода –8°С, средняя максимальная температура наиболее жаркого месяца +30,9°С. Глубина промерзания грунта »92см.
Роза ветров
Январь
С
|
СВ
|
В
|
ЮВ
|
Ю
|
ЮЗ
|
З
|
СЗ
|
| 9
|
15
|
22
|
14
|
5
|
10
|
15
|
10
|
Июль
С
|
СВ
|
В
|
ЮВ
|
Ю
|
ЮЗ
|
З
|
СЗ
|
| 15
|
10
|
11
|
12
|
10
|
14
|
14
|
14
|
Описание генплана
На приусадебном участке располагаются:
| 1
|
Проектируемое здание
|
194.04
|
| 2
|
Складское помещение
|
24.12
|
| 3
|
Баня
|
24.12
|
| 4
|
Автостоянка
|
| 5
|
Пергола
|
| 6
|
Искусственный водоём
|
Покрытие приусадебного участка выкладывается тротуарной плиткой кроме области вокруг искусственного водоёма и области прилегающей к перголе (засыпаются мелким керамзитом). На участке располагается автостоянка на 7 машин, рядом с которой находится складское помещение. Пергола по периметру выложена тротуарной плиткой и с северо-восточной стороны к ней прилегает территория, предназначенная для разведения огня. К востоку от дома находится баня (24.12 м2
), оборудованная каменной печью. Искусственный водоём по периметру выложен диким камнем. На прилегающей к нему территории, засыпанной мелким керамзитом, находятся лавки.
На участке с северо-западной стороны вдоль близлежащей дороги посажена полоса деревьев, выполняющая роль звукового заслона и очищающая попадающий на участок воздух.
ТЭП генплана
· Площадь усадебного участка (SУЧ
): 2191.85 м2
· Площадь застройки (SЗАСТР
): 242.28 м2
· Площадь озеленения (SОЗ
): 1134.35 м2
· Площадь твёрдого покрытия: 815.22 м2
Плотность застройки:
Процент озеленения:
Объёмно-планировочное решение
Проектируемый жилой дом усадебного типа одноквартирный с мансардным и цокольным этажом. Объём дома состоит из трёх блоков-этажей, консольно нависающих друг над другом, которые объединены полуцилиндрическим эркером, опирающимся на колонны. Дом имеет три наружных входа: главный (парадный) вход, отдельный вход в продуктовую кладовую и вход из гаража. В доме предусмотрено зонирование, деление на зону дневного пребывания (гостиная в эркере и столовая на первом этаже), спальную зону (на втором этаже) и мастерскую (в мансардном этаже). Каждая группа имеет удобную связь с санитарным узлом. Спальни непроходные. Междуэтажная связь осуществляется с помощью раскрытых интерьерных лестниц с шириной лестничных маршей 1500 мм и 800 мм.
Творческая мастерская художника состоит из ателье и хозяйственных помещений. В главном помещении мастерской устроен витраж, выполняющий функции покрытия и светового фонаря. Высота этажей - 3 м, высота мансардного этажа варьируется от 2,5 м до 4 м, так как его перекрытием является стропильная система. Высота гостиной комнаты в эркере решена в два уровня.
В проектируемом доме располагается полуцилиндрический второй свет, объединяющий цокольный, первый и второй этаж.
Размер в осях здания 12700м ´ 13200м.
Экспликация помещения цокольного этажа:
| 1
|
Тамбур
|
7.5
|
| 2
|
Холл
|
40.85
|
| 3
|
Гардероб
|
1.17
|
| 4
|
Гараж
|
23.65
|
| 5
|
Слесарно-токарная мастерская
|
5.25
|
| 6
|
Бильярдная
|
10.29
|
| 7
|
Тренажёрный зал
|
8.7
|
| 8
|
Продуктовая кладовая
|
6.37
|
| 9
|
Хозяйственная кладовая
|
6
|
| 10
|
Санитарный узел
|
3.95
|
Экспликация помещений первого этажа:
| 11
|
Гостиная
|
51.85
|
| 12
|
Бар
Столовая
|
30.51
|
| 13
|
| 14
|
Кухня
|
18.81
|
| 15
|
Санитарный узел
|
9.22
|
| 16
|
Библиотека
|
11.4
|
| 17
|
Кабинет
|
7.41
|
Экспликация помещений второго этажа:
| 18
|
Спальня
|
12.57
|
| 19
|
Детская спальня
|
8.99
|
| 20
|
Гостевая спальня
|
8.7
|
| 21
|
Домашний кинотеатр
|
11.62
|
| 22
|
Санитарный узел
|
5.22
|
Экспликация помещений мансардного этажа:
| 23
|
Мастерская художника
|
78.53
|
| 24
|
Хозяйственное помещение
|
15.7
|
| 25
|
Веранда
|
20.37
|
| 26
|
Лоджия
|
37.02
|
ТЭП здания
· Площадь застройки: 194.04 м2
· Жилая площадь (SЖ
): 441.65 м2
· Общая площадь (SОБЩ
): 521,94 м2
· Строительный объём (VСТР
): 1025.43 м2
Планировочный коэффициент:
Объёмно-планировочный коэффициент:
Конструктивное решение
Проектируемое здание двухэтажное плюс цокольный и мансардный этаж, здание с поперечными несущими стенами.
Фундамент: ленточный, сборный. Выполняется из фундаментных блоков и блоков-подушек. Блок-подушки укладываются на выровненную пастель из песчаной или щебёночной насыпки толщиной 10-15 см. Фундаментные блоки и подушки выкладываются на растворе марки на 1 меньшей марки бетона конструкций фундамента, с обязательной перевязкой вертикальных швов, заполнением монолитных участков, угловых соединений и сопряжений между стенами. Запроектированная глубина заложения фундамента 1200 мм.
Стены: наружные стены толщиной 640 мм выполняются из керамического обыкновенного кирпича марки К100/1/15, укладываемого на цементном растворе марки М75. По наружной стене производится оштукатуривание и покраска. Внутренние стены толщиной 380 мм выполняются из керамического обыкновенного кирпича на растворе М75. Перегородки толщиной 250 мм выполняются из того же кирпича на цементно-песчанном растворе марки М75.
Перекрытие: сборное из пустотных железобетонных плит заводского изготовления и монолитных участков. Плиты перекрытия опираются на несущие стены и колонны, поддерживающие эркер.
Покрытие: представлено стропильной системой выполненной из деревянных балок разного сечения. Состоит из стропильных ног, прогонов, мауэрлатов, обрешётки, кобылок и из витража:

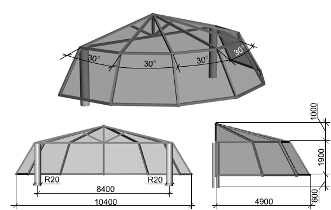

Витраж выполняет функции покрытия и светового фонаря. Каркас витража выполняется из системы металлических балок, опёртых на металлическую раму, которая в свою очередь опирается на две колонны. Металлические конструкции скрепляются сварными соединениями. Основная рама крепится к колоннам путём сварки с закладными деталями колонн. Светопрозрачный материал витража – зеркальное стекло с 95% светопроницаемостью. Металлические балки в сечении состоят из двух уголков, на полки которых укладывается остекление.
Лестницы: все лестницы: три интерьерные, две входные, выполняются монолитными. Интерьерная лестница с верхней фризовой ступенью, соединяющая цокольный и первый этажи, верхней частью опирается на колонны, установленные на полу цокольного этажа.
Ведомость дверных проёмов
| Наименование помещения
|
Характеристика
|
Ширина
|
Кол.
|
| Цокольный этаж
|
| Тамбур
|
С остеклением,
двуполая
|
1800
|
1
|
| Холл
|
С остеклением,
двуполая
|
1800
|
1
|
| Гардероб
|
Глухая,
однополая
|
900
|
1
|
| Гараж
|
Глухая,
двуполая
|
2000
|
2
|
| Слесарно-токарная мастерская
|
Глухая,
однополая
|
900
|
1
|
| Бильярдная
|
Глухая,
однополая
|
900
|
1
|
| Тренажёрный зал
|
Глухая,
однополая
|
900
|
1
|
| Продуктовая кладовая
|
Глухая,
однополая
|
900
|
1
|
| Хозяйственная кладовая
|
Глухая,
однополая
|
700
|
1
|
| Санитарный узел
|
Глухая,
однополая
|
600
|
2
|
| Первый этаж
|
| Кухня
|
Глухая,
однополая
|
900
|
1
|
| Санитарный узел
|
Глухая,
однополая
|
600
|
2
|
| Библиотека
|
Глухая,
однополая
|
900
|
1
|
| Кабинет
|
Глухая,
однополая
|
900
|
1
|
| Второй этаж
|
| Спальня
|
Глухая,
однополая
|
900
|
1
|
| Детская спальня
|
Глухая,
однополая
|
900
|
1
|
| Гостевая спальня
|
Глухая,
однополая
|
900
|
1
|
| Домашний кинотеатр
|
Глухая,
однополая
|
900
|
1
|
| Санитарный узел
|
Глухая,
однополая
|
600
|
2
|
| Мансардный этаж
|
| Хозяйственное помещение
|
Глухая,
однополая
|
900
|
1
|
| Веранда
|
С остеклением,
двуполая
|
900
|
1
|
| Лоджия
|
С остеклением,
двуполая
|
900
|
2
|
Ведомость оконных проёмов
| Наименование помещения
|
Характеристика
|
Размеры
|
Кол.
|
| Цокольный этаж
|
| Холл
|
С четвертями,
один переплёт
|
500х1800
|
4
|
| Гардероб
|
С четвертями,
один переплёт
|
500х1800
|
1
|
| Бильярдная
|
С четвертями,
двойной переплёт
|
900х1800
|
1
|
| Бильярдная
|
С четвертями,
двойной переплёт
|
1200х1800
|
1
|
| Тренажёрный зал
|
С четвертями,
двойной переплёт
|
900х1800
|
1
|
| Тренажёрный зал
|
С четвертями,
двойной переплёт
|
1200х1800
|
1
|
| Коридор
|
С четвертями,
двойной переплёт
|
1200х1800
|
1
|
| Первый этаж
|
| Гостиная
|
С четвертями,
один переплёт
|
1800х4500
|
2
|
| Гостиная
|
С четвертями,
один переплёт
|
1700х4500
|
4
|
| Бар
|
С четвертями,
двойной переплёт
|
1200х1800
|
2
|
| Столовая
|
С четвертями,
двойной переплёт
|
600х1800
|
2
|
| Столовая
|
С четвертями,
двойной переплёт
|
1200х1800
|
1
|
| Кухня
|
С четвертями,
двойной переплёт
|
1200х1800
|
1
|
| Библиотека
|
С четвертями,
двойной переплёт
|
600х1800
|
2
|
| Кабинет
|
С четвертями,
двойной переплёт
|
1200х1800
|
1
|
| Коридор
|
С четвертями,
двойной переплёт
|
500х1800
|
1
|
| Коридор
|
С четвертями,
двойной переплёт
|
600х1800
|
1
|
| Коридор
|
С четвертями,
двойной переплёт
|
1200х1800
|
1
|
| Второй этаж
|
| Спальня
|
С четвертями,
двойной переплёт
|
900х1800
|
1
|
| Спальня
|
С четвертями,
двойной переплёт
|
1200х1800
|
1
|
| Детская спальня
|
С четвертями,
двойной переплёт
|
1200х1800
|
1
|
| Гостевая спальня
|
С четвертями,
двойной переплёт
|
900х1800
|
2
|
| Домашний кинотеатр
|
С четвертями, двойной переплёт
|
1200х1800
|
1
|
| Коридор
|
С четвертями,
двойной переплёт
|
600х1800
|
2
|
| Коридор
|
С четвертями,
двойной переплёт
|
1200х1800
|
1
|
| Лестничная клетка
|
С четвертями,
двойной переплёт
|
1200х1800
|
1
|
| Мансардный этаж
|
| Мастерская художника
|
Витраж
|
1
|
| Хозяйственное помещение
|
С четвертями,
двойной переплёт
|
1200х1800
|
1
|
| Веранда
|
С четвертями,
один переплёт
|
1200х1800
|
6
|
| Коридор
|
С четвертями,
двойной переплёт
|
1200х1800
|
1
|
| Коридор
|
С четвертями,
двойной переплёт
|
500х1800
|
1
|
Спецификация покрытий полов
| Помещение
|
Характеристика покрытия
|
| Цокольный этаж
|
| Тамбур
|
Ж/Б крыльцо – ковролин
|
| Холл
|
Ж/Б плита – теплоизоляция – цементная стяжка – ковролин
|
| Гардероб
|
Ж/Б плита – теплоизоляция – цементная стяжка – ковролин
|
| Гараж
|
Ж/Б плита
|
| Слесарно-токарная мастерская
|
Ж/Б плита – ковролин
|
| Бильярдная
|
Ж/Б плита – теплоизоляция – цементная стяжка – ковролин
|
| Тренажёрный зал
|
Ж/Б плита – теплоизоляция – цементная стяжка – ковролин
|
| Продуктовая кладовая
|
Ж/Б плита – теплоизоляция – цементная стяжка – линолеум
|
| Хозяйственная кладовая
|
Ж/Б плита – теплоизоляция – цементная стяжка – линолеум
|
| Санитарный узел
|
Ж/Б плита – теплоизоляция – цементная стяжка – плитка кафельная
|
| Первый этаж
|
| Гостиная
|
Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ламинат
|
| Бар
Столовая
|
Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ламинат
|
| Кухня
|
Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин/плитка кафельная
|
| Санитарный узел
|
Ж/Б плита – тепло-звукоизоляция – цементная стяжка – плитка кафельная
|
| Библиотека
|
Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин
|
| Кабинет
|
Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин
|
| Второй этаж
|
| Спальня
|
Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин
|
| Детская спальня
|
Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин
|
| Гостевая спальня
|
Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин
|
| Домашний кинотеатр
|
Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ламинат
|
| Санитарный узел
|
Ж/Б плита – тепло-звукоизоляция – цементная стяжка – плитка кафельная
|
| Мансардный этаж
|
| Мастерская художника
|
Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин
|
| Хозяйственная кладовая
|
Ж/Б плита – тепло-звукоизоляция – цементная стяжка – линолеум
|
| Веранда
|
Ж/Б плита – тепло-звукоизоляция – цементная стяжка – линолеум
|
| Лоджия
|
Ж/Б плита – тепло-звукоизоляция – цементная стяжка – линолеум
|
Теплотехнический расчёт наружной стены
Для определения толщины стены в соответствии с санитарно-техническими и комфортными условиями проживания должно выполняться следующее неравенство
 .
 ,
где n – коэффициент, принимаемый в
зависимости от положения ограждающей конструкции по отношению к наружному воздуху;
tB
– расчётная температура внутреннего воздуха (20°С – в жилом помещении);
tH(5)
– расчётная зимняя температура наружного воздуха равная температуре наиболее холодной пятидневки в районе строительства;
DtH
– нормативный температурный перепад между температурой воздуха внутри помещения и температурой внутри поверхности ограждающей конструкции.
По таблице 3 приложения СНиП 2.3-78* определяются следующие данные:

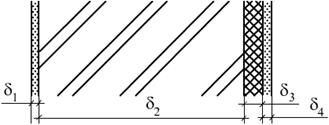

Определю термическое сопротивление стены при нормальных условиях эксплуатации помещений.

 ,
где
· Наружный слой штукатурки
· Слой кирпичной кладки
· Внутренний слой утеплителя
· Внутренний слой штукатурки
1,603
³
1,264
Термическое сопротивление наружной стены удовлетворяет санитарно-техническим условиям проживания.
Наружные стены выполняются из керамического кирпича с толщиной стены 640 мм, по наружной поверхности стены наноситься слой штукатурки, по внутренней поверхности стены укладывается утеплитель (пенополистирол), затем завершающий слой штукатурки.
Расчёт лестниц

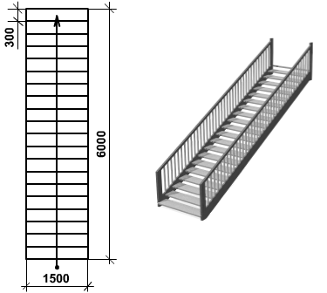

1. Интерьерная лестница (цокольный – первый этаж):
Верхней частью лестничный марш опирается на две колонны диаметром 400 мм.
Высота этажа
Высота подступёнков
Количество подступёнков
Количество проступей  (+1 фризовая)
Ширина лестничного марша 1500(мм)
Эскиз

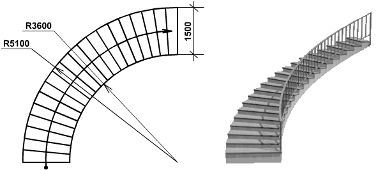

2. Интерьерная лестница (первый – второй этаж):
Высота этажа
Высота подступёнков
Количество подступёнков
Количество проступей (+1 фризовая)
Ширина лестничного марша 1500(мм)
Эскиз

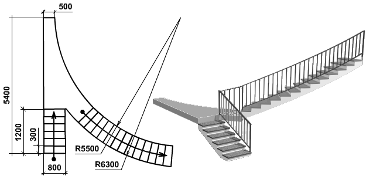

3. Интерьерная лестница (второй – мансардный этаж):
Высота 1-го подъёма
Высота подступёнков
Количество подступёнков
Количество проступей
Высота 2-го подъёма
Количество подступёнков
Количество проступей  (+1 фризовая)
Ширина лестничных маршей 800 мм, площадь лестничной площадки 2,48 м2
.
Эскиз

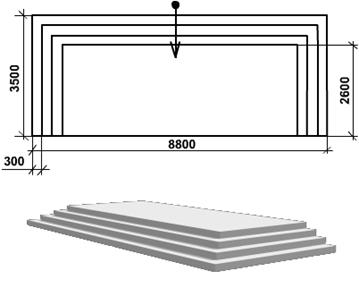

4. Крыльцо:
Высота подъёма
Высота подступёнков
Количество подступёнков
Количество проступей
Ширина крыльца 8800(мм)
Эскиз

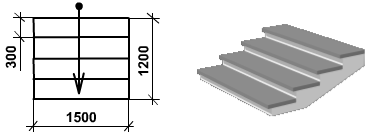

5. Лестница (вход в продуктовую кладовую):
Высота подъёма
Высота подступёнков
Количество подступёнков
Количество проступей  (+1 фризовая)
Ширина лестничного марша 1500(мм)
Эскиз
Инженерное обеспечение и оборудование здания
Отопление центральное водяное от ТЭЦ;
Вентиляция приточно-вытяжная с механическим побуждением и естественно-вытяжная;
Водоснабжение – объединённый водопровод хозяйственно-противопожарный от городской сети;
Канализация хозяйственная в городскую сеть, ливнестоки в городскую сеть;
Слаботочные устройства – радио, телефон, телевидение.
Природоохранные мероприятия
Одним из основных мероприятий при строительстве являются работы по рекультивации земельных угодий, предотвращение выбросов отходов строительного производства в почву, водоёмы.
До начала строительства производится срезка верхнего слоя почвы толщиной не менее 200 мм, после чего плодородный слой почвы складируется в отведённом месте. По окончании строительства производится сбор строительного мусора в местах его образования, разделение и вывозка в зависимости от его вида. На убранной от мусора почве укладывается ранее изъятый слой плодородной почвы.
Список литературы
1. Эрнст Нейферт, «Строительное проектирование», Справочное пособие для архитекторов, инженеров и техников строителей., М.: 1965г.
2. Барсуков П.В., «Строительное черчение», Изд. 4-е, переработ. с доп., М.: «Высшая школа», 1972г.
3. «Архитектура и строительные конструкции», под ред. П.Л. Еременок, М.: 1971г.
4. СНиП 2.01.01-82 «Строительная климатология и геофизика».
5. СНиП II-3-79** «Строительная теплотехника».
6. Шевцов К.К. «Архитектура промышленных и гражданских зданий», том 3, Жилые здания, Стройиздат., М.: 1983г.
|
