КОНТРОЛЬНА РОБОТА
Розрахунок рамиметодом переміщень
Виконав студент Швець О.В.
КерівникШкурупій О.А.
Полтава 2004
Вибір шифру та розрахункової схеми
за номером залікової книжки 01058
Перша цифра шифру – це цифра 4 – остання із суми усіх цифр залікової книжки: 0+1+0+5+8=14.
Друга цифра шифру – це цифра 4 – остання із суми усіх цифр залікової книжки без урахування першої: 1+0+5+8=14.
Третя цифра шифру – це цифра 8 – визначається як остання з усіх цифр номера залікової книжки.
Остаточно шифр варіанта – 448.
Номер розрахункової схеми визначається двома останніми цифрами номера залікової книжки, від яких треба відняти 48: 58-48=10. Отже, номер розрахункової схеми – 10.
Вихідні дані:
l
= 12 м;h
= 10 м;  = 1,6;
q2
= 12 кН/м; F2
= 60 кН; F4
= 20 кН.
Мал. 1 - Розрахункова схема
Введемо позначення  – погонна жорсткість стержня:
 ;  .
1. Кінематичний аналіз заданої системи та визначення кількості невідомих методу переміщень
Визначимо ступінь свободи системи
 ,
де Д – кількість дисків;
Ш – кількість простих шарнірів;
В0
– кількість опорних в’язей.
Ступінь статичної невизначеності системи  .
Отже, дана рама є 6 раз статично невизначною і може бути геометрично незмінна.
Аналіз геометричної структури заданої рами
Рама складається із трьох дисків, кожен із яких опираються на нерухому основу за допомогою затиснення, тому система є геометрично незмінною.
Визначення ступеня кінематичної невизначеності
Ступінь кінематичної невизначності системи визначається кутовими (n
в
) та лінійними незалежними переміщеннями вузлів системи (n
л
). Кількість кутів повороту дорівнює кількості жорстких вузлів системи, а кількість лінійних незалежних переміщень – кількості ступенів свободи умовної шарнірно-стрижньової системи, яка утворюється шляхом розташування шарнірів у всіх жорстких вузлах заданої системи, включаючи й опорні затиснення. Таким чином, ступінь кінематичної невизначеності системи (n
) дорівнює
п = пв
+ пл
=2+1 = 3.
Система тричі кінематично невизначна.
За основні невідомі методу переміщень приймаємо кутові переміщення жорстких вузлів і лінійні переміщення вузлів заданої системи, які позначимо Z1
, Z2
iZ3
– кількість невідомих дорівнює ступеню її кінематичної невизначеності:
2. Вибір основної системи методу переміщень
Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок.
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз,
а первые результаты появляются уже в течение первых 7 дней.
Зарегистрироваться и Начать продвижение
Основну систему методу переміщень вибираємо шляхом накладання у вузли системи в’язей, які заперечують кутові та лінійні переміщення цих вузлів. Для того, щоб відрізнити накладені в’язі від в’язей розрахункової схеми рами, будемо позначати їх подвійними лініями.
В жорстких вузлах заданої розрахункової схеми накладають в’язь, яка заперечує кутове переміщення вузла, але не заперечує лінійному переміщенню вузлів системи. В напрямку лінійних переміщень у вузлах накладаються в’язі, які заперечують лінійні переміщення, але не заперечують кутові переміщення жорстких вузлів системи (мал. 2).
Мал. 2 - Основна система методу переміщень
3.
Рівняння методу переміщень
Для основної системи методу переміщень запишемо канонічні рівняння у вигляді системи лінійних алгебраїчних неоднорідних рівнянь:
 (1)
де  – реактивне зусилля, яке виникає в і
-тій накладеній в’язі від зміщення j
-тої в’язі на величину Zj
= 1;
 –реактивне зусилля в і
-тій накладеній в’язі, від зовнішнього навантаження.
Зміст канонічних рівнянь:
– першого – реактивне зусилля в 1 в’язі від лінійного зміщення Z
1
, кутових переміщеньZ
2
іZ
3
та зовнішнього навантаження дорівнює нулю;
– другого – реактивний момент в 2 в’язі від лінійного зміщення Z
1
, кутових переміщеньZ
2
іZ
3
та зовнішнього навантаження дорівнює нулю;
– третього – аналогічно другому рівнянню.
У матричній формі система (1) має вид
 ,
 ; ; ;
де  - матриця жорсткості;
 - вектор основних невідомих;
 - вектор реактивних зусиль накладених в’язей в основній системі.
4. Визначення елементів матриці коефіцієнтів і вектора вільних членів канонічних рівнянь методу переміщень та їх перевірка

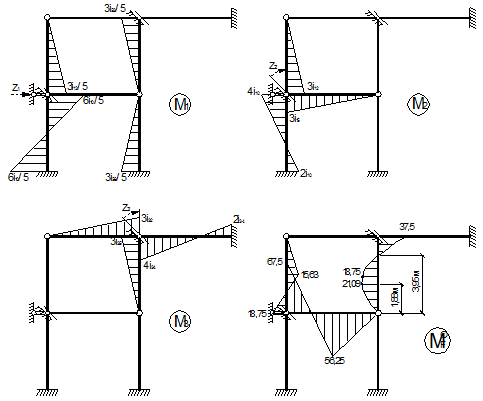

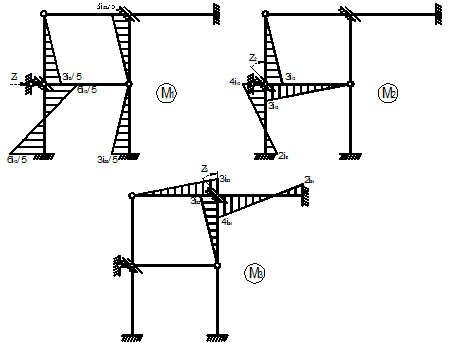

Побудова епюр згинаючих моментів в основній системі методу переміщень від одиничних значень основних невідомих (мал. 3)
Мал. 3
Визначення коефіцієнтів матриці жорсткості (мал. 4, 5, 6, 7, 8, 9, 10, 11, 12).
Мал. 4
 :
 .
Мал. 5
:
 .
Мал. 6
:
 .
Мал. 7
 :
 .
Мал. 8
:
 .
Мал. 9
 :
 .
Мал. 10
 :
 .
Мал 11
:
 .
Мал. 12
:
 .
Перевірка коефіцієнтів матриці жорсткості
 .
 ;
  ;
 .
Отже, коефіцієнти матриці жорсткості визначено вірно.
Визначення елементів вектора вільних членів

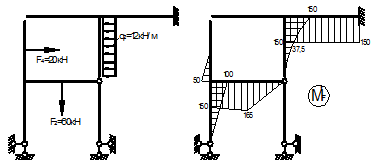

Для цього в основній системі будуємо епюру згинальних моментів від заданого зовнішнього навантаження (мал. 13, 14, 15).
Мал. 13
:
 .
Мал. 14
:
 .
Мал. 15
:
 .
Перевірка вектора вільних членів (мал. 16)
 .
Мал. 16
  ;

 ;
  .
Отже, вектор вільних членів визначено вірно.
Маємо  ; .
5. Розв’язання канонічних рівнянь методу переміщень та перевірка рішення

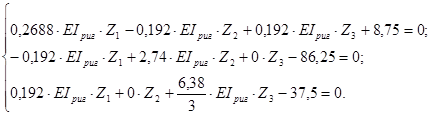

 (2)
Після рішення системи (2) одержимо:
Сервис онлайн-записи на собственном Telegram-боте
Попробуйте сервис онлайн-записи VisitTime на основе вашего собственного Telegram-бота:
— Разгрузит мастера, специалиста или компанию;
— Позволит гибко управлять расписанием и загрузкой;
— Разошлет оповещения о новых услугах или акциях;
— Позволит принять оплату на карту/кошелек/счет;
— Позволит записываться на групповые и персональные посещения;
— Поможет получить от клиента отзывы о визите к вам;
— Включает в себя сервис чаевых.
Для новых пользователей первый месяц бесплатно.
Зарегистрироваться в сервисе
 Або  .
Перевірка:
 ;
 .
 ;
.
 ;
.
6
. Побудова епюр внутрішніх зусиль для заданої системи та їх кінематична і статична перевірка
Згідно принципу суперпозиції, епюру згинаючих моментів для заданої системи будуємо таким чином (мал. 17, 18, 19, 20)
 .
Мал. 17
1. Кінематична перевірка згинаючих моментів для заданої системи

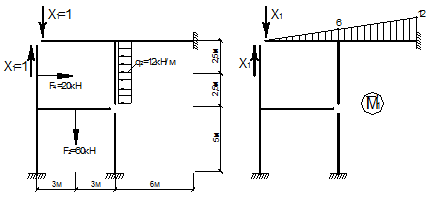

Для виконання кінематичної перевірки, побудуємо епюру внутрішніх зусиль, від одиничного значення невідомого – Х1
, в обраній основній системі методу сил.
Мал. 18
  .
Відносна похибка:
 .
Висновок: епюру M
побудовано вірно.
2. Статична перевірка епюри М
Мал. 19
:
 .
Мал. 20
:
 .
Висновок: епюру M
побудовано вірно.

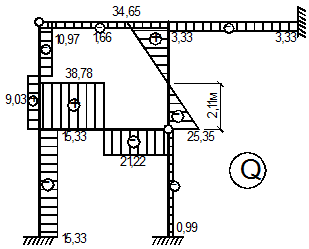

Епюру поперечних зусиль (Q
) будуємо з використанням епюри згинаючих моментів для заданої системи
Мал. 21

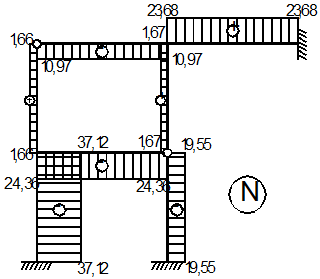

Епюру поздовжніх зусиль N
будуємо шляхом використання умов рівноваги окремих вузлів системи (мал. 21, 22, 23).
Мал. 22
Статична перевірка поперечних та поздовжніх зусиль для заданої системи
Мал. 23
:
 ;
 :
 .
7
. Побудова деформованої схеми рами
Згідноепюри M
, значень Z1
, Z2
, Z3
будуємодеформовану схему рами (мал. 24)
Мал. 24
Література
1. Смирнов А.Ф., Александров А.В., Лащеников Б.Я., Шапошников Н.Н. Строительнаямеханикастержневых систем. – М.: Стройиздат, 1981.
2. Дарков А.В., Шапошников Н.Н. Строительнаямеханика. – 8-е изд., перераб. и доп. – М.: Высшая школа, 1986.
3. Киселев В.А. Строительнаямеханика, общий курс – 4-е изд., исправленное и доп. – М.: Стройиздат, 1986.
4. Бутенко Ю.И., Канн С.Н., Пустовойтов В.П. и др. Строительнаямеханикастержневых систем и оболочек. – К.: Вища школа, 1980.
5. Строительнаямеханика. Руководство к практическимзанятиям / Подред. Ю.И. Бутенко. – К.: Вища школа, 1989.
6. Руководство к практическимзанятиям по курсу строительноймеханики (статическиопределимые и неопределимыесистемы) / Подред. Г.К. Клейна. – 3-е изд., перераб. и доп. – М.: Высшая школа, 1973.
7. Методичні вказівки та контрольні завдання з дисципліни „Будівельна механіка (спецкурс)” для студентів денної форми навчання. Частина 2 (статично невизначні системи) / Полтава: ПНТУ, 2003. Укладачі: О.А. Шкурупій, Б.П. Митрофанов, А.М. Пащенко.
Додаток

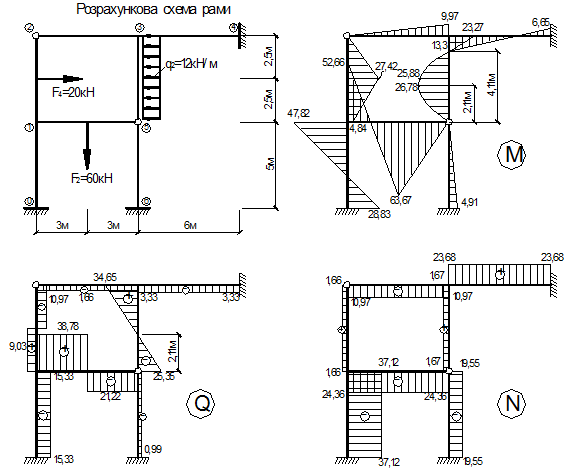

Мал. 25 - Розрахункова схема, епюри внутрішніх зусиль для заданої рами
Мал. 26 - Основна система методу переміщень та епюри згинаючих моментів від одиничних переміщень та заданого навантаження в основній системі
|
