| 1. Конструктивное решение
Конструктивной основой зданий является каркас, состоящий из колон и балок покрытия. Он служит для опирания плит перекрытий и покрытий.
Каркас здания возводится из сборных железобетонных элементов.
Данное здание имеет по колонны каркаса фундаменты монолитные железобетонные стаканного типа.
Под наружные стены здания предусмотрены сборные железобетонные фундаментные балки. Колонны, балки и плиты покрытия – сборные железобетонные. Стены подвала запроектированы из сборных железобетонных элементов.
Элементы ограждающих конструкций приняты следующие:
стены сборные железобетонные панели. Толщина стеновых панелей принята 0,3 м. Стеновые панели с фасадной стороны должны отделываться в заводских условиях лицевым слоем с применением фактурных слоёв. После монтажа стеновых панелей горизонтальные и вертикальные швы расшиваются цементным раствором марки 100.
Перегородки кирпичные и армокирпичные. Перемычки сборные железобетонные.
Плиты перекрытия и покрытия сборные железобетонные.
Полы запроектированы исходя из строительных норм (СНиП) следующей конструкции: бетонные, асфальтобетонные, из керамических плиток, мозаичные и линолеума.
Оконные проёмы приняты из условия максимального освещения внутренних помещений здания. Конструкция оконных переплётов принята деревянная состоящая из отдельных блоков. Остекление выполнено на битумной мастике.
Входные двери приняты по ГОСТу с обеспечением движения погрузочно-разгрузочного транспорта, механизмов и людей.
Крыша в данном проекте принята совмещенная. Совмещенная крыша является бесчердачным покрытием, состоящим из несущих крупноразмерных элементов (железобетонных плит перекрытия, пароизоляции, утеплителя, цементно-песчаной стяжки). Отвод воды с крыши осуществляется через внешние водостоки.
По периметру здания выполняется бетонная отмостка шириной 1000 мм по щебёночному основанию толщиной 100 мм.
2. Номенклатура изделий:
Фундаменты под колонны – монолитные железобетонные.
Фундаменты под стены – фундаментные балки по серии 1.415-1
Колонны – сборные железобетонные по серии КЭ-01-49.
Балки покрытия – сборные железобетонные по серии 1.462-1
Стены – сборные железобетонные панели по серии 1.432-4.
Забиваем Сайты В ТОП КУВАЛДОЙ - Уникальные возможности от SeoHammer
Каждая ссылка анализируется по трем пакетам оценки: SEO, Трафик и SMM.
SeoHammer делает продвижение сайта прозрачным и простым занятием.
Ссылки, вечные ссылки, статьи, упоминания, пресс-релизы - используйте по максимуму потенциал SeoHammer для продвижения вашего сайта.
Что умеет делать SeoHammer
— Продвижение в один клик, интеллектуальный подбор запросов, покупка самых лучших ссылок с высокой степенью качества у лучших бирж ссылок.
— Регулярная проверка качества ссылок по более чем 100 показателям и ежедневный пересчет показателей качества проекта.
— Все известные форматы ссылок: арендные ссылки, вечные ссылки, публикации (упоминания, мнения, отзывы, статьи, пресс-релизы).
— SeoHammer покажет, где рост или падение, а также запросы, на которые нужно обратить внимание.
SeoHammer еще предоставляет технологию Буст, она ускоряет продвижение в десятки раз,
а первые результаты появляются уже в течение первых 7 дней.
Зарегистрироваться и Начать продвижение
Плиты покрытия – сборные железобетонные по серии 1.465-7
Плиты перекрытия – сборные железобетонные по серии 24-1/70
Перегородки – сборные железобетонные панели по серии 1.432-4.
Стены подвала – сборные железобетонные по серии 3.400-3.
Перемычки – сборные железобетонные по серии 1.139-1.
Кровля – совмещенная, рулонная.
Утеплитель плитный γ =500 кг/м
Полы – бетонные, асфальтобетонные, из керамических плиток, мозаичные и линолеума.
Двери – деревянные по ГОСТ 6629-64, по ГОСТ 14624-69.
Окна – деревянные по ГОСТ 12506-67, по ГОСТ 11214-65
Отделка наружная – офактуренные стеновые панели.
Отделка внутренняя – штукатурка, окраска клеевая силикатная, известковая, масляная покраска, облицовка керамической плиткой.
3. Расчетно-конструктивная часть
3.1 Составление розы ветров для г. С-Петербург за январь:
Роза ветров определяется по СНиП 2.01.01-82 с.127
| с
|
св
|
в
|
юв
|
ю
|
юз
|
з
|
сз
|
| 5/2,6
|
10/3
|
9/2,4
|
13/3,5
|
19/4
|
18/4,2
|
15/3,7
|
11/2,7
|

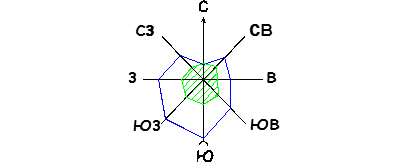

Роза ветров повторяемости направлений ветра в %
Роза ветров средней скорости по направлениям в м/с
3.2 Теплотехнический расчёт стенового ограждения из сборных легкобетонных панелей
Стеновая панель имеет три слоя:
1;3 слой - фактурные слои из цементно-песчаного раствора
 ;
 ;
2 слой из аглопоритобетона:
 ;
 ;
По [1] СНиП 2.01.01-82 выписываем значение наружной зимней температуры для г. С-Петербург:
абсолютная минимальная:
средняя наиболее холодных суток:
средняя наиболее холодной пятидневки:
По [2] по таблице №1 определяем влажностный режим помещения – нормальный (влажность от 50 до 60%).
По приложению № 1 и карте 1 определяем зону влажности района строительства – 3(сухая).
По приложению №2 определяем условия эксплуатации – А.
По приложению 3 определяем расчётный коэффициент теплопроводности “ ”:
“ ” для 1 и 3 слоя из цементно-песчаного раствора
“ ” для 2 слоя из аглопоритобетона
В общем случае термическое сопротивление  ограждающей конструкции с последовательно расположенными однородными слоями следует определять как сумму термических сопротивлений отдельных слоёв:
 ,
где  - термические сопротивления каждого слоя.
Определим величину тепловой инерции:
По формуле 1 из [2] определяем требуемое сопротивление теплопередачи стенового ограждения, отвечающего санитарно-гигиеническим условиям:
1) по таблице 2*
2) по таблице 3*
3) по таблице 4*
4) по таблице 6*
Принимаем ограждение средней инерционности, тогда по таблице 5:
По [3] принимаем  (температура внутреннего воздуха)
Определяем требуемое сопротивление теплопередачи:
Сервис онлайн-записи на собственном Telegram-боте
Попробуйте сервис онлайн-записи VisitTime на основе вашего собственного Telegram-бота:
— Разгрузит мастера, специалиста или компанию;
— Позволит гибко управлять расписанием и загрузкой;
— Разошлет оповещения о новых услугах или акциях;
— Позволит принять оплату на карту/кошелек/счет;
— Позволит записываться на групповые и персональные посещения;
— Поможет получить от клиента отзывы о визите к вам;
— Включает в себя сервис чаевых.
Для новых пользователей первый месяц бесплатно.
Зарегистрироваться в сервисе
По формуле 4 из [2] определяем общее сопротивление стены теплопередачи:
итак  -- условие выполняется.
3.3 Теплотехнический расчёт стенового ограждения из кирпича
Стеновая панель имеет три слоя:
1;3 слой - фактурные слои из цементно-песчаного раствора
 ;
 ;
2 слой из керамического пустотного кирпича на цементно- песчаном растворе:
 ;
 ;
По приложению 3 определяем расчётный коэффициент теплопроводности “ ”:
“” для 1 и 3 слоя из цементно-песчаного раствора
“ ” для 2 слоя из керамического пустотного кирпича на цементно- песчаном растворе
В общем случае термическое сопротивление ограждающей конструкции с последовательно расположенными однородными слоями следует определять как сумму термических сопротивлений отдельных слоёв:
 ,
где - термические сопротивления каждого слоя.
Определим величину тепловой инерции:
По формуле 1 из [2] определяем требуемое сопротивление теплопередачи стенового ограждения, отвечающего санитарно-гигиеническим условиям:
1) по таблице 2*
2) по таблице 3*
3) по таблице 4*
4) по таблице 6*
Принимаем ограждение средней инерционности, тогда по таблице 5:
По [3] принимаем  (температура внутреннего воздуха)
Определяем требуемое сопротивление теплопередачи:
По формуле 4 из [2] определяем общее сопротивление стены теплопередачи:
итак  -- условие выполняется.
3.4 Теплотехнический расчёт утеплителя покрытия
Режим эксплуатации здания нормальный  .
По приложениям №2 и №3* СНиП II-3-79* выбираем плотность ( ) и коэффициент теплопроводности ( ).
Водоизоляционный ковёр:

Цементно-песчаная стяжка из раствора М100:

Утеплитель – плиты из пенополистирола (ГОСТ 15588-70*):

Пароизоляция из слоя рубероида на битумной мастике:

Железобетонная плита покрытия:

По формуле 1 из [2] определяем требуемое сопротивление теплопередачи покрытия, отвечающего санитарно-гигиеническим условиям:
1) по таблице 2*
2) по таблице 3*
3) по таблице 4*
4) по таблице 6*
Принимаем ограждение средней инерционности, тогда по таблице 5:
По [3] принимаем (температура внутреннего воздуха)
Определяем требуемое сопротивление теплопередачи:

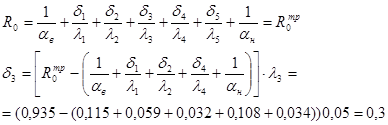

Определяем толщину слоя утеплителя:
3.5 Определение требуемой площади оконного проема
Результаты расчёта
Расчёт естественного освещения 1. - Исходные данные:
 Административный район: Ленинградская областьОриентация проемов: Юг (159°-203°)Тип помещения: Рабочие кабинеты учрежденийХарактер освещения: ЕстественноеНормируемый коэффициент естественной освещенности КЕО: 0.5Характеристика помещения:Высота от пола до верха проема (h0): 1 мГлубина помещения (dp): 9 мШирина помещения (bp): 6 мРасчет по графикам 1-3 СП 23-102-2003Требуемая площадь проемов (м2) 18.361Данный расчет выполняется для предварительного назначения размеров оконных проемов и дает, как правило, запас площади. 3.6 Расчет естественного освещения
Результаты расчёта
Расчёт естественного освещения
1. - Исходные данные:
Административный район: Ленинградская область
Ориентация проемов: Юг (159°-203°)
Тип помещения: Рабочие кабинеты учреждений
Характер освещения: Естественное
Нормируемый коэффициент естественной освещенности КЕО: 0.5
Характеристика помещения:
Высота от пола до верха проема (h0): 1 м
Глубина помещения (dp): 9 м
Ширина помещения (bp): 6 м
Расчет по приложению "Б" СП 23-102-2003
Количество проемов в помещении: 1
Характеристика проемов:
Наименование
|
Ширина (bi)
|
Высота (hi)
|
Привязка в плане (pri)
|
Ед. измерения
|
| 1 проем
|
5
|
3,1
|
0,5
|
м
|
Толщина наружной стены (s): 03 м
Заполнение: переплеты деревянные, одинарные
Остекление: двойное
Затемнение балконами/навесами: нет
Вычисленные коэффициенты освещенности (КЕО) по точкам:
1 точка (1 м от задней, 1 м от правой стены помещения) 0
2 точка (1 м от задней стены, по оси помещения) 0
3 точка (1 м от задней, 1 м от левой стены помещения) 0
4 точка (центральная точка помещения) 0.01

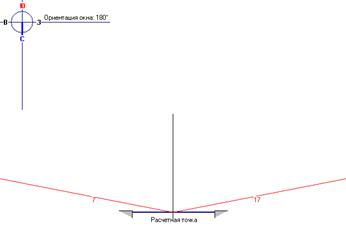

3.7 Расчет инсоляции в помещении:
