ВВЕДЕНИЕ

Всем известно, что наиболее тяжкие и особо тяжкие преступления совершаются в основном с помощью огнестрельного оружия. Отличительным признаком самых кровавых банд является то, что практически все преступления проводились с использованием огнестрельного оружия. Причем это оружие чаще всего достается с помощью его хищений в силовых структурах или служащие этих структур сами состоят в преступных группировках. Практика свидетельствует о частом использовании похищенного оружия служебного совершении тяжких преступлений, расследованием которых повседневно занят не только уголовный розыск, но и подразделения по борьбе с организованной преступностью.

Обладая большой мощностью, ручное огнестрельное оружие представляет огромную опасность для жизни и здоровья людей. Огнестрельные повреждения практически любой локализации способны повлечь за собой смертельный исход. Применение многозарядного автоматического оружия приводит к гибели людей в короткий промежуток времени.

Всё это создаёт несомненную общественную опасность происшествий связанных с применением ручного огнестрельного оружия, и служит поводом для проведения предусмотренного законом расследования.

Быстротечность инцидентов, в которых используются огнестрельное оружие, даже при наличии свидетелей, не позволяет в большинстве случаев восстановить истинную картину происшедшего без помощи специалиста. Вот почему назначение судебно-медицинской экспертизы огнестрельных повреждений является обязательным существенным действием, а результаты экспертных исследований нередко считают одним из решающих источников доказательств при проведении подобных расследований.

Криминалистическое оружиеведение тесно связано с различными отраслями криминалистики, а именно: с теорией идентификации, трасологией, баллистикой и т. д.

Криминалистическое оружиеведение тесно связано с нормами уголовного права и уголовно-процессуального права. Своевременное выявление незаконного изготовления оружия, а также пресечение небрежного хранения огнестрельного оружия является в нашей стране средством предупреждения совершения тяжких преступлений.

Чтобы правильно оценить масштабы и степень общественной опасности совершенного преступления при помощи огнестрельного оружия, необходимо знать на какие типы оно подразделяется; из каких узлов состоит и какие индивидуальные особенности имеет тот или иной тип оружия.

ГЛАВА 1 ПОНЯТИЕ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ

1.1 История возникновения огнестрельного оружия

Огнестрельное оружие было изобретено еще в XIV в.

История применения огнестрельного оружия начинается с XIV века, когда оно было впервые использовано в сражении при Креси в1346 году.

Однако до тех пор, пока фитильные замки не сменились на искровые, говорить о «ручном» оружии было рано. Огнестрельные орудия с фитильными замками были довольно громоздкие и сложны в заряжании. Только в середине XVI в. появились «маленькие ружья», которые позволяли стрелять с помощью одной руки.

Исторически считается, что их первым конструктором был итальянец Камилл Ветелли.

По одной версии, термин «пистолет» произошел от названия родного города Ветелли – Пистойя. Вторая версия предполагает, что слово «пистолет» произошло от чешского pistala, что в переводе означает «дудка»[1] .

Пистолеты медленно, но малоперспективно менялись на протяжении еще пары веков: увеличилась длина ствола, уменьшился калибр, искровые колесцовые замки сменились на ударные кремневые. Однако основной доработке подвергался только внешний вид оружия, перемен в конструкции практически не происходило. Постепенно достигалась приемлемая для тех времен меткость, убойная сила и размер оружия. Всё оружие тех времен отличалось крайне низкой скорострельностью – для заряжания одного снаряда требовалось до тридцати минут.

Эволюция пистолетов сделала очередной виток с изобретением ударно-капсюльного замка в начале XIX в. А как раз в 1807 г. англичанин Форсайт запатентовал применение ударного состава для воспламенения заряда. Эти изобретения привели к созданию револьверов, которые на несколько десятилетий практически вытеснили истинные пистолеты.

Только 1884-1888 гг., когда был изобретен бездымный порох, когда металлургия дошла до определенных высот, и когда возможности совершенствования револьверов были, наконец, практически исчерпаны, для пистолетов началась новая жизнь.

До появления бездымного пороха уже предпринимались попытки создать автоматические пистолеты. Первые патенты были получены еще в 1872 г. европейцем Плеснером и в 1874 г. американцами Уиллером и Люсом (Люце). Однако дымный порох буквально «убивал» механизм пистолета и оказался неприемлемым для скорострельного автоматического оружия. Кроме того, сила бездымного пороха более чем в три раза превышает силу дымного, что актуально для скорострельного оружия.

Популярность револьверов задержала развитие пистолетов – конструкторы некоторое время упорно придерживались схемы револьвера, пытаясь, например, прикрепить магазин на место барабана, оставляя пустой рукоять. Эту проблему решили револьверы Браунинга, появившиеся в 1897 г. У них магазин располагался именно в рукоятке, что стало традиционной деталью конструкции пистолета[2] .

Кардинальное отличие пистолетов от револьверов состоит в том, что патроны из магазина в патронник подаются поочередно при движениях затвора. Затвор движется автоматически за счет энергии образующихся при выстреле пороховых газов. Стрелок должен лишь прицеливаться и жать на спусковой крючок. За счет автоматики значительно увеличивается скорострельность. Да и разряжается пистолет тоже автоматически – стреляные гильзы выбрасываются после каждого выстрела. Перезарядка занимает минимум времени по сравнению с револьвером.

Пистолеты совершенствуются до сих пор, однако эксперты признают, что наступает период застоя. Новые модели уже мало чем отличаются от своих предшественников. Только портативность и «высокая гибкость огня», по выражению российского эскперта А.Б. Жука, позволяют им еще держаться на плаву. Возможности для механического совершенствования исчерпаны. Только нововведения в области взрывчатых горючих и химических веществ могут дать новый толчок в развитии этого типа оружия. Конструкторы же пока активно совершенствуют следующий этап ручного огнестрельного оружия – пистолеты-пулеметы.

1.2 Понятие огнестрельного оружия

Уголовный кодекс РФ, предусматривает ответственность за незаконное ношение, хранение, приобретение, изготовление и сбыт огнестрельного оружия, его хищение, небрежное хранение (ст. ст. 222 – 226 УК РФ). Однако в УК РФ не содержится четкого определения, что же считать огнестрельным оружием.

В то же время в разъяснениях Верховного Суда прямо указывается, что, когда для решения вопроса о том, является ли оружием предмет, который виновный похитил, незаконно носил, хранил, приобрел, изготовил или сбыл, требуются специальные познания, судам необходимо назначать экспертизу. Таким образом, чтобы эксперт мог дать правильное заключение является ли какой-либо предмет огнестрельным оружием или нет, должно быть законодательно определено его четкое и полное определение.

В современном российском законодательстве под огнестрельным оружием – понимают оружие, предназначенное для механического поражении цели на расстоянии снарядом, получающим направленное движение за счет энергии порохового или иного заряда[3] .

Основные части огнестрельного оружия - ствол, затвор, барабан, рамка, ствольная коробка[4] .

Все существующие понятия огнестрельного оружия исходят из принципа его действия, оставшегося неизменным с момента появления огнестрельного оружия, а именно: поражение цели достигается снарядом, метаемым силой давления газов, образующихся при сгорании пороха или его заменителей.

Одним из наиболее распространенных является определение, сформулированное в 1974 году ученым-криминалистом, заслуженным юристом России Б.М. Комаринцем: «Под огнестрельным оружием понимается метательное оружие, в котором снаряд получает направленное движение за счет энергии взрывчатого разложения пороха».

Конкретизируя это понятие, Б.М. Комаринец указывает, что огнестрельное оружие должно отвечать следующим критериям:

1. Критерий оружейности означает целевую предназначенность объекта для поражения цели и наличие достаточной для этого поражающей способности.

2. Критерий огнестрельности означает использование энергии взрывчатого разложения пороха или иного вещества для сообщения снаряду кинетической энергии.

3. Критерий надежности означает возможность многократного использования оружия и его безопасность для стреляющего.

Критерий надежности с криминалистических позиций является факультативным по отношению к любому оружию как заводского, так и самодельного изготовления. Хотя совершенно очевидно, что с точки зрения военных оружейников, спортсменов, охотников этот критерий является обязательным.

Из понятия огнестрельного оружия следует, что в конструкции любого предмета, относящегося к категории «огнестрельное оружие», должно быть реализовано его целевое назначение – поражение цели. Это предопределяет основные конструктивные элементы, присущие любому огнестрельному оружию:

1. Ствол или элемент, его заменяющий, для придания направленного движения снаряду.

2. Запирающее устройство, закрывающее в момент выстрела казенную часть ствола.

3. Воспламеняющее устройство для приведения в действие метательного заряда.

Наличие этих трех основных элементов конструкции является необходимым условием отнесения предмета к огнестрельному оружию, так как для реализации целевого назначения оружия требуется еще и достаточная поражающая способность снаряда, которая определяется в основном кинетической энергией, приобретаемой им в оружии.

Самыми распространенными моделями пистолетов в России являются: пистолет Макарова и ТТ.

§.3 Классификация оружия

Ручное оружие имеет достаточно простую и приемлемую для криминалистической практики классификацию. В соответствии с данной классификацией оружие делится на[5] :

1. Боевое оружие.

2. Гражданское охотничье оружие.

3. Учебно-спортивное оружие.

4. Криминальное оружие.

В данной работе предпочтение отдано боевому и криминальному оружию, потому что именно из этих типов оружия чаще всего совершаются тяжкие и особо тяжкие преступления.

Боевое оружие представляет собой оружие заводского изготовления, одноствольное, многозарядное, с нарезным стволом, и, как правило, скользящим затвором, предназначенное для стрельбы пулями.

Короткоствольное оружие имеет длину ствола до 200 мм. К нему относятся полуавтоматические пистолеты и револьверы.

К среднествольному оружию относятся оружие, которое имеет длину ствола от 200 мм до 500 мм. Например, пистолеты-пулемёты, автоматы и карабины.

Длинноствольное оружие имеет длину ствола более 500 мм – винтовки ручные пулемёты.

Криминальное оружие, как правило короткоствольное. Из него чаще всего и совершаются все преступления и поэтому оно называется криминальным. Оно подразделяется на:

1. Самодельное, то есть изготовленное целиком или с использованием отдельных частей заводского изготовления. Это могут быть пистолеты, заряжаемые с дула (шомпольные) или казнозарядные, выполненные по типу пистолета или револьвера. Стволы обычно гладкие. Часто такое оружие маскируют под авторучки, трости, зонты и т. д.

2. Обрезы, изготовляемые путем укорачивания стволов (или ложа) боевого оружия, винтовок, карабинов.

3. Специальные устройства, предназначенные для стрельбы снарядами (сигнальные, газовые, стартовые, строительно-монтажные пистолеты и револьверы).

4. Заводское оружие, переделанное под другой патрон.

Под системой понимается оригинальная конструкция оружия, которой присвоено самостоятельное наименование, чаще всего оно называется по фамилии конструктора. Например, «ПМ» - пистолет Макарова, «ТТ» - Токарев-Тула, револьвер Смит-Вессон и т.д[6] .

Различные модернизации и совершенствование оружия ведут к появлению в рамках одной системы различных конструкций вариантов: моделей и образцов оружия, различающиеся также годом разработки или ввода на воружение.

1.4 Пистолет Макарова

Пистолет Макарова – оружие, ставшее легендой. Он фигурирует практически в каждой книге и каждом фильме. Невероятной популярности ПМ способствовали его простота и надежность[7] .

Несмотря на то, что в начале 1930-х годов на вооружение Советской армии был принят пистолет ТТ, разработки нового пистолета для военных не прекращались.

Есть версия, что одной из причин было то, что ТТ создавался на основе американского М1911, чем и вызывал раздражение у государственных чиновников советского периода. Советским воинам требовалось абсолютно советское оружие. Поэтому уже в 1938 г. был объявлен конкурс на разработку самозарядного пистолета калибра 7,62-мм. Будущий изобретатель будущего ПМ в конкурсе не участвовал, поскольку был еще студентом. Зато участвовали многие именитые конструкторы того времени: И. И. Раков, С. А. Коровин, П. В. Воеводин, Ф. В. Токарев и другие. Лучшим тогда был признан пистолет Воеводина.

Однако началась война, и следующий конкурс был объявлен только в 1945 г. Новый пистолет должен был иметь калибр 7,65 мм (калибр патрона, соответствующий калибру патрона браунинга) или 9 мм; меньший, чем у ТТ вес, быть более надежным и т. п. На сей раз знаменитых конструкторов потеснил малоизвестный оружейник из Тулы – Н. Ф. Макаров.

Николай Федорович Макаров (1914-1988) родился в г. Сасово Рязанской области. После окончания обучения работал слесарем, а в 1936 г. поступил в Тульский механический институт, который и закончил в 1941 г. За годы Великой отечественной войны прошел путь от сменного мастера до ведущего конструктора на заводе-изготовителе пистолетов-пулеметов Шпагина. По окончании войны Макаров перешел на работу в конструкторское бюро, где и работал до 1974 г.

В то время Ижевский механический завод был единственным заводом в стране, который выпускал пистолеты. Как раз назрел момент для создания нового производства. Согласно приказу Министра Вооружения СССР Устинова от 25 июня 1948 г. на заводе № 622 была выпущена первая партия в 50 пистолетов Макарова, а 29 января 1949 г. было принято решении о запуске производства ПМ на этом предприятии в промышленных масштабах, которое и началось в 1952 г.

Однако при производстве пистолета Макарова промышленники столкнулись с тем, что конструктор изначально хотел свести к минимуму число деталей, что ему в принципе и удалось. ПМ состоит всего из 25 деталей.

Однако, одновременно с этим малое количество деталей стало серьёзным минусом при производстве данного оружия, так как они были многофункциональными и сложными по геометрии. Одна боевая пружина выполняла 7 функций. В итоге брак по отдельным деталям доходил до 85%. На начало 1960-х годов нормой было 30% возврата на ремонт с предъявительских испытаний, в брак уходил каждый пятый магазин. Конструкция ПМ совершенствовалась практически непрерывно на протяжении всего времени производства, но только к концу 1980-х годов возврат пистолетов на ремонт снизился до 1%. Был разработан новый метод литья по выплавляемым моделям, а на сборке пистолета осталось только 10 сборщиков.

По сравнению с ТТ, пистолет Макарова меньше по размерам и легче, благодаря меньшему по длине патрону. ПМ имеет более высокую скорострельность и надежен при работе в различных условиях. Однако укорочение ствола до 94 мм привели к снижению точности и кучности при стрельбе даже на небольших расстояниях.

В России ПМ производился только для вооружения армии, спецслужб и милиции. С 1951 г. он находится на вооружении ряда стран бывшего Варшавского договора, в Китае и др.

Популярность этого пистолета подтверждает то факт, что из двух пистолетов ПМ в 1969 г. военнослужащим Советской Армии В. Ильиным было совершено неудачное покушение на Генерального секретаря Л. И. Брежнева.

В 1960-1970-х гг. на Ижмехе для Минобороны и КГБ была выпущена опытная партия ПМ, разработанных под применение глушителя. С 1994 г. там же производится ПММ (пистолет Макарова модернизированный) под 9-мм высокоимпульсный патрон (7Н16, он же 57-Н-181СМ), который обладает повышенным пробивным действием.

В наше время ПМ пошел в массы. Выпускаются «гражданские» газовые модели ИЖ-79 и ИЖ-79-9-Е «Макарыч». Из последнего можно стрелять как газовыми и шумовыми патронами, так и патронами с резиновой пулей.

Тактико-технические характеристики пистолета Макарова приведены в таблице:

1. 5 Пистолет ТТ[8]

О пистолете ТТ в наше время чаще говорят в криминальных хрониках, но это творение российского оружейника Федора Токарева не зря заслужило свою славу.

Во второй половине 20-х годов XX века настал момент перевооружения Красной Армии. Была поставлена задача: найти замену разнокалиберному российскому вооружению, в составе которого были и устаревшие наганы 1895 г. и различные импортные пистолеты, оставшиеся от Первой Мировой войны и Гражданской войны.

В 1927 г. на Тульском оружейном заводе было создано проектно-конструкторское бюро, целью которого изначально была разработка стрелково-пушечного вооружения для молодой советской авиации. В 1936 г. это бюро получило гордое название Центрального конструкторского (ЦКБ), а позднее было переименовано в Конструкторское бюро приборостроения. Именно в состав этого бюро в 1928 г. вошла группа под руководством Ф.В. Токарева.

За основу был взят пистолетный патрон 7,63*25 «Маузер», который был модифицирован под калибр 7,62 мм.

Первая версия пистолета-пулемета Токарева под патрон «Маузер» оказалась не очень удачной. Это было 22-зарядное длинноствольное оружие, с темпом стрельбы более 1200 выстрелов в минуту и рукояткой с отрицательным углом наклона. Поэтому для следующей попытки за основу был взят американский пистолет Браунинга «Кольт-Браунинг» М1911.

В июне 1930 г. состоялись полигонные испытания пистолетов российских и западных конструкторов. Комиссия под председательством В.Ф. Грушевского сравнивала лучшие иностранные образцы систем Браунинга, Вальтера, Маузера и Кольта калибров 7,65-мм, 9-мм и 11,43-мм с российскими пистолетами Коровина, Прилуцкого и Токарева.

ТТ был признан наиболее приемлемым и подходящим для принятия на вооружение в советскую Армию.

В феврале 1931 г. от Реввоенсовета СССР тульским оружейникам поступил первый заказ на тысячу пистолетов ТТ.

Творение Токарева получило наименование «7,62-мм самозарядный пистолет образца 1930 года», но в процессе подготовки к массовому производству эта модель претерпела ряд изменений, упростивших технологию изготовления. В результате с 1934 г. на Тульском оружейном заводе начался массовый выпуск модели «7,62-мм пистолет ТТ образца 1933 г.». буквально через несколько лет его стали называть «ТТ» (Тульский, Токарев).

НКВД, СМЕРШ, МГБ другие засекреченные организации СССР получали в свое распоряжение не серийные ТТ, а более качественные – из лучших сортов оружейной стали, более подогнанные и длиннее серийных моделей на 30 мм.

Во время Великой Отечественной войны производство ТТ было перенесено на Ижевский механический завод, но как только фашисты были отброшены от Москвы, Тульский завод был восстановлен и снова начал выпускать пистолеты Токарева. После окончания войны ТТ к Тульскому и Ижевскому подключился и Ковровский завод.

В России было произведено более 1 млн. 700 тыс. пистолетов ТТ. Эта модель экспортировалась в ГДР, Польшу, Румынию, Болгарию, Северный Вьетнам, Афганистан, а Югославия, Венгрия, Китая и Северная Корея даже приобрели лицензии на производство ТТ и боеприпасов к нему. Экспортные варианты иногда имели другой калибр, как например 9-мм парабеллум и неавтоматический предохранитель.

От выстрела из ТТ не спасают даже бронежилеты. Прекрасное оружие для убийства жертвы, находящейся, например, в автомобиле, - так характеризуют его специалисты. Потому что ТТ имеет высокую пробивную способность.

В некоторых странах мира до сих пор выпускаются копии ТТ: в Китае – «Тип 51», в Корее – «Тип 68», в Венгрии на его основе был создан пистолет Tokagypt 58 под патрон 9*19 Пар (он же Firebird).

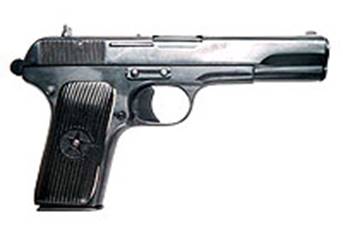

Тактико-технические характеристики пистолета ТТ приведены в таблице:

ГЛАВА 2 УСТРОЙСТВО И НАЗНАЧЕНИЕ ОСНОВНЫХ ЧАСТЕЙ И МЕХАНИЗМОВ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ

2.1 Ствол

Основными конструктивными элементами огнестрельного оружия являются: ствол, запирающее устройство и воспламеняющее устройство.

Ствол предназначен для придания пули направленного движения. Внутренняя полость ствола называется каналом ствола.

Торец ствола, ближайший к патроннику, называется казенным срезом, противоположный торец - дульным срезом.

По устройству канала стволы подразделяются на[9] :

1. Гладкостенные.

2. Нарезные.

Канал ствола нарезного оружия имеет, как правило, три основных части: патронник, пульный вход, нарезную часть (рис. 1).

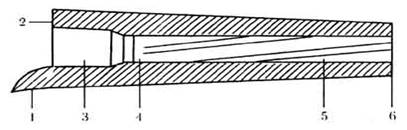

Рис. 1. Продольный разрез ствола нарезного оружия:

1 - патронный ввод; 2 - казенный срез; 3 - патронник; 4 - пульный вход; 5 - нарезная часть канала ствола; 6 - дульный срез.

Патронник предназначен для размещения и фиксации патрона. Его форма и размеры определяются формой и размерами гильзы патрона. В большинстве случаев форма патронника представляет собой три-четыре сопряженных конуса: в патронниках под винтовочный и промежуточный патрон — четыре конуса, под патрон с цилиндрической гильзой — один. Для замедления выхода стреляной гильзы из ствола под действием пороховых газов в патроннике могут быть сформированы наклонные нарезы (модернизированный пистолет Макарова - ПММ).

Патронники магазинного оружия начинаются патронным вводом - желобком, по которому скользит пуля патрона при подаче его из магазина.

В некоторых типах оружия, например, револьверах, патронник находится вне канала ствола. У револьвера патронниками являются каморы барабана.

Пульный вход - участок канала ствола между патронником и нарезной частью. Пульный вход служит для правильной ориентации пули в канале ствола и имеет форму усеченного конуса с нарезами, поля которых плавно поднимаются от нуля до полной высоты. Длина пульного входа должна обеспечивать вхождение ведущей части пули в нарезы канала ствола прежде, чем дно пули покинет дульце гильзы.

Нарезная часть ствола служит для придания пуле не только поступательного, но и вращательного движения, что стабилизирует ее ориентацию в полете. Нарезы представляют собой полосовидные углубления, вьющиеся вдоль стенок канала ствола. Нижняя поверхность нареза называется дном, боковые стенки — гранями. Грань нареза, обращенная в сторону патронника и воспринимающая основное давление пули, называется боевой или ведущей, противоположная — холостой. Выступающие участки между нарезами — поля нарезов (рис. 2).

Расстояние, на котором нарезы делают полный оборот, называется шагом нарезов (большинство отечественного ручного огнестрельного оружия калибра 7,62мм имеет шаг нарезов 240мм). Для оружия определенного калибра шаг нарезов однозначно связан с углом наклона нарезов — углом между гранью и образующей канала ствола.

В современном оружии число нарезов, как правило, четное. Обычно число нарезов составляет 4 или 6. У оружия устаревших образцов встречается и нечетное количество нарезов. Например, первые выпуски бельгийского пистолета Мелиора модель 1920 года – 5 нарезов[10] .

Рис. 2.2. Поперечный разрез ствола нарезного оружия:

1 — дно нареза; 2 — грани нареза; 3 — поле нареза (а — ширина нареза, b — ширина поля нареза, с — глубина нареза, d — диаметр канала ствола по полям (калибр), е — диаметр канала ствола по нарезам)

Направление нарезов бывает правым (по часовой стрелке) и левым (против часовой стрелки). У большинства моделей оружия нарезы правонаклонные, хотя направление нарезов и не играет существенной роли. Французский 9 мм пистолет MAC-50 и американский пистолет Кольта М1911 калибра 45мм имеют левую нарезку.

Размеры и форма дна, граней, полей нарезов определяют их профиль. Различают прямоугольные, трапециевидные и сегментные нарезы (рис. 3). Плоскости граней одного нареза при прямоугольной нарезке параллельны, при трапециевидной — находятся под некоторым углом друг к другу. Основное распространение получила прямоугольная нарезка.

Надежность ведения пули по нарезам обеспечивается определенной глубиной и шириной нарезов. Практика изготовления оружия показала, что оптимальной является ширина нарезов, превышающая примерно в два раза ширину поля. Такое соотношение ширины нареза и ширины поля характерно для подавляющего большинства образцов оружия отечественного и иностранного производства. Глубина нарезов, обеспечивающая ведение пули без прорыва пороховых газов, составляет обычно от 1/70 до 1/50 калибра оружия (около 0,15мм).

Рис. 2.3. Виды профилей нарезов:

1 — прямоугольный; 2 — трапециевидный; 3 — сегментный

В последнее время большой интерес вызывают стволы с особым видом нарезки, так называемые полигональные стволы, канал которых представляет собой закрученную вдоль продольной оси многоугольную призму, а его поперечное сечение, соответственно, правильный многоугольник. Считается, что такие стволы обеспечивают меньшее рассеивание и обладают большей «живучестью» то есть более долговечны. В настоящее время полигональный ствол имеет израильский пистолет «DesertEagle» (Пустынный Орел).

2.2 Калибр и запирающее устройство

Одной из главных характеристик оружия является его калибр.

Калибры оружия и способы их измерения сложились исторически и отличаются большим разнообразием. В России и некоторых странах калибром нарезного оружия называется внутренний диаметр канала ствола, измеренный по полям нарезов. При четном количестве нарезов этот диаметр совпадает с расстоянием между противоположными полями нарезов.

По другой системе, принятой в ряде европейских стран, калибр измеряется между противолежащими нарезами. Поэтому одинаковое обозначение калибра может быть у оружия с фактически разным диаметром канала ствола. Так, отечественный пистолет Макарова и немецкий пистолет Борхарда-Люгера образца1908 года «Парабеллум» имеют одинаковое обозначение калибра – 9 мм, но разный диаметр канала ствола. У пистолета Макарова диаметр канала ствола по нарезам равен 9,2 мм, а у «Парабеллума» - 9 мм.

Калибр может определяться либо в миллиметрах, либо в дюймах. При измерении калибра в дюймах его значение приводится либо в десятых долях дюйма (царская Россия), либо в сотых долях (США), либо в тысячных (Великобритания).

Для перевода значения калибра из одной системы в другую надо помнить, что 1 дюйм равен 25,4 мм. Кроме того, нужно учитывать, что десятая часть дюйма называется линией, сотая – точкой. Таким образом, 1 дюйм = 10 линиям = 100 точкам.

Исходя из этого, легко можно разобраться в любой системе обозначения калибров и переводить эти обозначения из одной системы в другую. Так, Кольт 45 калибра (45 точек) в метрической системе измерения имеет калибр 25,4х0,45=11,43 мм.

Канал ствола гладкоствольного оружия по конструкции во многом аналогичен рассмотренной выше для нарезного. Имеется патронник для размещения и фиксации патронов, снарядный вход (переходный конус) с плавными, округлыми очертаниями. Участок канала ствола от снарядного входа до дульного среза делают или целиком цилиндрическим, или чаще с дульными устройствами, предназначенными для уменьшения или увеличения рассеивания дроби.

Калибр гладкоствольного оружия обозначают по четному числу круглых (шарообразных) пуль, отливаемых из одного английского торгового фунта свинца (453,6 г.) и имеющих диаметр, равный диаметру канала ствола, в 220 мм от его казенного среза.

Исходя из этого определения, следует, что ружье 12 калибра будет иметь больший диаметр канала ствола, чем ружье 16 калибра.

Если выразить диаметр канала ствола ружей отечественного производства различного калибра в метрической системе измерения, то[11] :

12 калибру соответствует 18,2 - 18,75мм;

16 калибру - 17,0 - 17,25мм;

20 калибру - 15,5 - 15,75мм;

28 калибру - 14,0 - 14,25мм;

32 калибру - 12,5 - 12,75мм.

Эти соотношения приведены для ружей, патронник которых рассчитан под бумажную или пластмассовую гильзу. Каналы стволов под металлическую гильзу имеют больший диаметр.

Другим основным конструктивным элементом огнестрельного оружия является запирающее устройство. Запирание канала ствола огнестрельного оружия со стороны его казенного среза - обязательное условие производства выстрела.

У револьверов запирающим устройством является задняя часть рамки (рис. 4) или, как в револьвере Нагана, специальная деталь – казенник.

Рис. 4. Запирание канала ствола у револьверов:

1 - задняя часть рамки, 2 - барабан

2.3 Ударные механизмы и спусковые механизмы

Механические воспламеняющие устройства (согласно ГОСТу у стрелкового оружия они называются ударными механизмами). Создание механических воспламеняющих устройств объективно стало возможным после изобретения воспламеняющих составов (получивших название инициирующих), чувствительных к механическому воздействию – удару.

Первый замок, где воспламенение происходило от удара курка по инициирующему составу, был запатентован в 1807 году. В качестве инициирующего вещества использовалась гремучая ртуть. Примерно в то же время появились и первые капсюли – лепешки инициирующего состава, помещенные между двумя вощеными бумажками, предохраняющими его от сырости.

К настоящему времени сложились четыре основных конструктивных типа ударных механизмов (рис. 5)[12] :

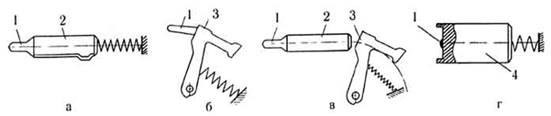

Рис. 5. Конструктивные типы ударных механизмов:

а — ударниковый; б — курковый; в — курково-ударниковый; г — затворный (1 — боек, 2 — ударник, 3 — курок, 4 — затвор)

Ударниковый. Удар по капсюлю наносится ударником, представляющим собой продольно-скользящий стержень, расположенный в специальном канале внутри затвора. Передняя часть ударника называется бойком («Парабеллум», ТК, Браунинг образца 1906, 1910 гг.).

Курковый. Удар по капсюлю наносится курком, вращающимся вокруг оси перпендикулярной каналу ствола, на котором жестко или подвижно закреплен ударник. Например, револьвер Нагана, некоторые модели охотничьих ружей, в основном с внутренним курком. Курки могут быть возвратные (инерционного действия), которые после удара по капсюлю отходят назад и встают на предохранительный взвод, а также невозвратные, остающиеся в крайнем переднем положении после удара.

Курково-ударниковый. Курок и ударник раздельно включены в конструкцию оружия. Капсюль разбивается ударником, на который воздействует курок. Это наиболее распространенная конструкция ударного механизма. Курок может располагаться открыто (ПМ, Вальтеры, Беретта) или скрыто (Браунинг образца 1903г., АКМ, СВД и др.).

Затворный. Боек выполнен в виде выступа на патронном упоре затвора. Капсюль разбивается в момент запирания канала ствола. Такая схема характерна для пистолетов-пулеметов (ППШ, ППС, Узи, ПП-90 и т.д.)

Спусковой механизм огнестрельного оружия в общем случае обеспечивает управление началом и окончанием стрельбы.

Спусковой и ударный механизм функционируют в тесном взаимодействии, поэтому эти механизмы часто рассматривают как единый и называют ударно-спусковым механизмом (УСМ).

Спусковые механизмы, которые обеспечивают только спуск предварительно взведенного курка с боевого взвода, получили название механизмов одинарного действия. Спусковые механизмы, обеспечивающие кроме этого и взведение курка при нажатии на спусковой крючок (самовзвод), называются спусковыми механизмами двойного действия. При этом отдельные модели оружия и часто самодельное оружие допускают только стрельбу самовзводом.

Основными деталями спускового механизма являются: спусковой крючок, спусковая тяга, шептало.

В автоматическом оружии для осуществления режима одиночного огня спусковой механизм включает в себя так называемый механизм разобщения.

Механизм разобщения делает возможным постановку и удержание курка или ударника на боевом взводе при нажатом спусковом крючке в процессе перезаряжания оружия. Это достигается:

1. Рассоединением спускового крючка или спусковой тяги с шепталом (рис. 6.) при движении затвора назад (практически все автоматические пистолеты, СВД и др.).

2. Перехватом курка в его заднем положении шепталом одиночного огня (семейство АК, РПК и А-91).

Рис. 6. Устройство спускового механизма автоматического оружия:

1 — спусковой крючок; 2 — пружина разобщителя, 3 — шептало; 4 — боевая пружина; 5 — курок; 6 — ударник; 7 — затвор; 8 — разобщитель

Для нового выстрела после перезаряжания необходимо отпустить спусковой крючок, тем самым восстановив цепочку: спусковой крючок — шептало, и вновь нажать на него.

Величина усилия прилагаемого к спусковому крючку для производства выстрела нормируется для каждой модели оружия и должна находиться в определенных пределах. Например, у револьвера Нагана 3,6 - 5кг, у ТТ 2 - 5кг, у АКМ 1,5 - 2,5кг и т.д.

2.4 Механизм извлечения и удаления гильз

Механизм извлечения и удаления гильз служит для извлечения стреляных гильз или патрона из патронника и удаления их из оружия.

Полное удаление стреляных гильз из оружия называется – эжекция. Неполное удаление гильз, а только вытягивание их из патронника – экстракция. При экстракции стреляная гильза окончательно удаляется вручную.

В оружии с продольно-скользящим затвором механизм удаления гильз состоит из выбрасывателя, размещенного на затворе, и отражателя, расположенного на неподвижной части оружия. Выбрасыватель имеет зацеп (зуб), который заскакивает за фланец гильзы при досылании патрона в патронник и в дальнейшем удерживает ее при движении затвора назад. Различают следующие типы выбрасывателей:

1. Одноплечий (пружинный, гнетковый) – рис. 7.

2. Двуплечий – рис. 8.

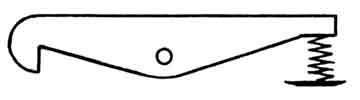

Рис. 7. Конструкции одноплечего выбрасывателя:

а — пружинный; б — гнетковый

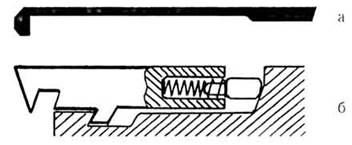

Рис. 8. Конструкция двуплечего выбрасывателя

Удаление гильзы из оружия происходит при ее ударе во время движения затвора назад об отражатель, в результате чего гильза приобретает вращательное движение и выбрасывается через гильзоотводное окно. Направление выброса гильзы определяется взаимным расположением зацепа выбрасывателя и отражателя.

Отражатели конструктивно выполняются в различных вариантах, например, как[13] :

1. Элемент рамки (Кольт Ml911);

2. Выступающая часть какой-либо другой детали (затворной задержки — в ПМ, АПС, Вальтер ПП, ППК др.);

3. Отдельная подпружиненная или подъемная деталь (Вальтер П-38, «Парабеллум»).

4. Иногда функцию отражателя выполняет боек (ТК, Браунинг образца 1906 г.).

В отечественных охотничьих переламывающихся ружьях стреляные гильзы, как правило, полностью не удаляются, а лишь вытягиваются из патронника с помощью специальной подвижной детали – экстрактора. Однако в некоторых моделях таких ружей возможна и эжекция, то есть полное удаление гильз (на это указывает буква «Е» в названии модели, например, ИЖ-18Е).

В револьверах механизм удаления гильз бывает двух типов: с поочередным или одновременным экстрактированием.

При поочередном экстрактировании удаление гильз осуществляется с помощью специального стержня-шомпола, имеющегося на револьвере (Наган).

При одновременном экстрактировании открывается вся задняя поверхность барабана и из камор извлекаются сразу все гильзы с помощью экстрактора особой формы. Такое экстрактирование применяется в револьверах с разъемной рамой (система Смита-Вессона) или с откидывающимся в сторону барабаном (система Кольта).

2.5 Прицелы и предохранители

Приспособления для наводки оружия на цель, называемые прицельными, чаще всего состоят из мушки и целика либо мушки и прицельной планки.

Разделяют постоянные прицелы, когда мушка и целик неподвижны, и переменные прицелы с подвижным, как правило, целиком. Неподвижный прицел с целиком в виде планки с прорезью часто называют – простым открытым.

Кроме того, выделяют следующие типы прицелов:

1. Секторный (такой прицел имеет, например, автомат Калашникова).

2. Рамочный, когда присутствует поднимающаяся вертикально рамка, вдоль которой может перемещаться целик (винтовка Мосина).

3. Прицелы со сменными целиками различной высоты (АПС).

4. Ракурсные прицелы, у которых целик выполнен в виде концентрических окружностей с перекрещивающимися диаметральными линиями (зенитные пулеметы).

5. Диоптрические – с целиком и мушкой в виде полых цилиндров.

6. Оптические, которые состоят из объектива, оборачивающей системы, сетки и окуляра.

7. Ночные прицелы, состоящие из объектива, электронно-оптического преобразователя и окуляра.

8. Лазерные целеуказатели видимого и инфракрасного диапазонов.

9. Телескопические или коллиматорные прицелы, включающие телескопическую систему с однократным увеличением, в фокальную плоскость которой проецируется точка прицеливания в виде красного пятна.

10. Голографические, состоящие из объектива и окуляра, в предметную плоскость которого проецируется голографическое изображение кольца или перекрестия.

Передвижение частей прицела в вертикальной плоскости служит для введения поправок в угол бросания, при изменении дистанции до цели. Кроме этого, перемещение частей прицела в горизонтальной плоскости позволяет вводить корректировку с учетом бокового ветра, индивидуальных особенностей стрелка и присутствует в основном в снайперском и спортивном оружии.

Введение поправок на дистанцию выстрела осуществляется по шкале, нанесенной на элемент прицела и отградуированной, как правило, в сотнях метров.

Таким образом, существует большое количество типов прицелов, что продиктовано большим разнообразием типов стрелкового оружия и для каждого вида оружия существует определенный оптимальный тип прицела.

Предохранительные устройства предназначены для исключения непреднамеренного и преждевременного выстрела и обеспечения тем самым безопасности при обращении с оружием. Действие предохранителей основывается на жестком фиксировании деталей ударно-спускового механизма или на их расцеплении.

По способу действия предохранители делятся на автоматические, которые действуют помимо воли стрелка, и неавтоматические, специально включаемые стрелком.

Автоматические предохранители по их функциональному назначению можно разбить на группы:

1.Предохранители от выстрела при случайном нажатии на спусковой крючок и от случайного воздействия на спусковой крючок. К ним относятся:

a. Рамочный предохранитель, выполненный в виде клавиши на тыльной стороне рукоятки (Браунинг образца 1903, 1910гг., Фроммер М37, Кольт М1911).

b. Предохранительная скоба.

2. Предохранители от выстрела при ударах по курку или при срывах курка с боевого взвода либо из-под пальца в процессе его постановки на боевой взвод. К ним относятся:

a. Предохранительный взвод курка (ПМ. ТТ и др.).

b. Ползун (Наган, Вальтер ПП, ППК).

c. Перекос казенника (револьвер ТОЗ-36);

d. Интерсептор (у некоторых моделей охотничьих ружей с внутренними курками, например, ИЖ-27);

e. Детали, блокирующие ударник при ненажатом спусковом крючке (Вальтер П-38).

3. Предохранители от преждевременного выстрела, то есть при незапертом канале ствола, которыми являются:

a. Автоспуск (АКМ, СВД).

b. Разобщитель (у автоматического оружия одиночного или комбинированного огня).

c. Детали, блокирующие ударник (гнеток у Вальтера П-38).

d. Фигурные выступы на хвостовике ударника (малокалиберные винтовки).

4. Предохранители от выстрела при разборке и переснаряжении оружия, так называемый магазинный предохранитель, блокирующий Ударно-спусковой механизм при вынутом магазине (Браунинг образца1910 г., «Намбу»).

Неавтоматические предохранители блокируют детали ударно-спускового механизма, другие подвижные детали и по особенностям конструктивного исполнения делятся на следующие виды:

a. Флажковые, управляемые наружным рычагом (ПМ, Вальтер П-38, «Парабеллум»).

b. Кнопочные, приводящиеся в действие кнопкой (охотничьи ружья, пистолет ТК).

c. Ползунковые.

Оружие может и не иметь специальных неавтоматических предохранителей. Так, в пистолете ТТ затвор, спусковой крючок и шептало блокируются постановкой курка на предохранительный взвод.

Сигнальные устройства указывают на наличие патрона в патроннике или на взведенное положение ударно-спускового механизма. Это, как правило, сигнальные спицы (Вальтер П-38, ПП), высоко поднимающийся выбрасыватель с надписью, которую видно при его поднятом положении («Парабеллум»), сигнальные штифты на замочных досках или колодке у охотничьего оружия со скрытыми курками (рис. 9.).

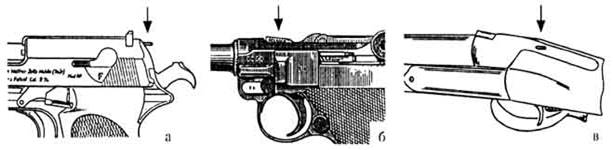

Рис. 9. Различные виды сигнальных устройств:

а — сигнальная спица; б — выбрасыватель с надписью; в — сигнальный штифт.

ЗАКЛЮЧЕНИЕ

Криминалистическое оружиеведение – наука немолодая. Тем не менее, её развитие происходит постоянно. Обусловлено это совершенствованием вооружения и тяжелой криминогенной обстановкой в государстве.

В соответствии со ст. 10 ФЗ № 150 от 13 декабря 1996 г. «Об оружии» граждане РФ имеют право на приобретение оружия, а, следовательно, это оружие нужно учитывать, разрешить к приобретению гражданами только определенных типов оружия и тщательно следить, чтоб недобросовестные граждане не пользовались этим правом для совершения тяжких преступлений.

Поэтому необходимо очень внимательно отслеживать производство, распространение, продажу и использование огнестрельного оружия; знать особенности каждого типа оружия и предпринимать серьёзные меры по сокращению числа преступлений, совершенных с применением огнестрельного оружия.

Грамотное и своевременное использование познаний балистиков-криминалистов, оружиеведов в ходе следствия может оказать решающую роль в раскрытии самых запутанных преступлений. Поэтому следователь, ведущий расследование преступлений связанных с оружием, должен иметь представление о криминалистическом оружиеведении и обладать элементарными навыками сбора доказательственного материала для проведения баллистической и иной экспертиз, для идентификации оружия, определения его типа.

СПИСОК ИСПОЛЬЗОВАННЫХ НОРМАТИВНО-ПРАВОВЫХ АКТОВ И ЛИТЕРАТУРЫ

1. Конституция Российской федерации, принята всенародным голосованием 12 декабря 1993 г.

2. Уголовный кодекс Российской Федерации от 13 июня 1996 г. № 63-ФЗ (с изменениями и дополнениями).

3. Федеральный закон от 13 декабря 1996 г. N 150-ФЗ "Об оружии" (с изменениями от 21, 31 июля, 17 декабря 1998 г., 19 ноября 1999 г., 10 апреля 2000 г., 26 июля, 8 августа, 27 ноября 2001 г., 25 июня, 25 июля 2002 г., 10 января, 30 июня, 8 декабря 2003 г., 26 апреля, 29 июня 2004 г., 18 июля 2006 г.).

4. Аверьянова Т. В., Белкин Р. С., Корухов Ю. Г., Россинская Е. Р. Криминалистика. Учебник для вузов. Под ред. Заслуженного деятеля науки Российской Федерации, профессора Р. С. Белкина. – М.; Издательство НОРМА, 2000 г. – 247 – 254 с.

5. Криминалистика. Учебник. Отв. ред. Н.П. Яблоков. – 2-е издание, перераб. и доп. – М.; ЮРИСТЪ, 2004 г.

6. Ищенко Е. П., Топорков А. А., Криминалистика. Под ред. Е. П. Ищенко. – М.; Юридическая фирма «Контракт»: ИНФРА-М, 2003 г. – 748 с.

7. Криминалистика. Учебник под редакцией Пантелеева И.Ф. и Селиванова Н. А. - М.; - 1988 г.

8. Криминалистика. Учебник. Под ред. И. Ф. Крылова. – СПб., 2001 г. – 593 с.

9. Криминалистика. Учебник для вузов. Под ред. Волынского А.Ф. – М.; Издательство ЮНИТИ – 2000 г.

10. Криминалистическое оружиеведение: Генезис современности. Владимиров В.Ю., Голубев Н.В. – М.; Юридический центр ПРЕСС. – 2005 г.

11. Энциклопедия оружия. Каталог огнестрельного оружия.

[1] Криминалистическое оружиеведение: Генезис современности. Владимиров В.Ю., Голубев Н.В. – М.; Юридический центр ПРЕСС. – 2005 г.

[2] Криминалистическое оружиеведение: Генезис современности. Владимиров В.Ю., Голубев Н.В. – М.; Юридический центр ПРЕСС. – 2005 г.

[3] Ст. 1 Федерального закона от 13 декабря 1996 г. N 150-ФЗ "Об оружии" (с изменениями от 21, 31 июля, 17 декабря 1998 г., 19 ноября 1999 г., 10 апреля 2000 г., 26 июля, 8 августа, 27 ноября 2001 г., 25 июня, 25 июля 2002 г., 10 января, 30 июня, 8 декабря 2003 г., 26 апреля, 29 июня 2004 г., 18 июля 2006 г.).

[4] См. там же.

[5] Аверьянова Т. В., Белкин Р. С., Корухов Ю. Г., Россинская Е. Р. Криминалистика. Учебник для вузов. Под ред. Заслуженного деятеля науки Российской Федерации, профессора Р. С. Белкина. – М.; Издательство НОРМА, 2000 г. – 247 – 254 с.

[6] Криминалистика. Учебник. Отв. ред. Н.П. Яблоков. – 2-е издание, перераб. и доп. – М.; ЮРИСТЪ, 2004 г.

[7] Данные взяты из Энциклопедии оружия. Каталог оружия.

[8] Данные взяты из Энциклопедии оружия. Каталог оружия.

[9] Криминалистика. Учебник для вузов. Под ред. Волынского А.Ф. – М.; Издательство ЮНИТИ – 2000 г.

[10] Криминалистическое оружиеведение: Генезис современности. Владимиров В.Ю., Голубев Н.В. – М.; Юридический центр ПРЕСС. – 2005 г.

[11] Криминалистическое оружиеведение: Генезис современности. Владимиров В.Ю., Голубев Н.В. – М.; Юридический центр ПРЕСС. – 2005 г.

[12] Криминалистика. Учебник. Под ред. И. Ф. Крылова. – СПб., 2001 г. – 256 с.

[13] Энциклопедия оружия. Каталог огнестрельного оружия.
