БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИЕРСИТЕТ ИНФОРМАТИКИ И РАДИОЭЛЕКТРОНИКИ
Кафедра менеджмента
РЕФЕРАТ
На тему:
"Использование функционально-стоимостного анализа в конструкторской подготовке производства"
Минск, 2009
Функционально-стоимостной анализ – метод, позволяющий отображать наилучшие технические решения при создании и освоении новой техники или новой технологии, увязать в единый комплекс вопросы обеспечения функциональной полезности и качества новой техники (технологии) и минимизации затрат на её производство и эксплуатацию, обеспечивая наилучшие соотношения между ними.
ФСА является такой методологией организации проектирования, которая позволяет развивать показатели качества и составляет содержательную основу проектирования любого изделия (технологии), отражая основные его принципы, способствующие разрешению технико-экономических противоречий и улучшению принимаемых технических решений.
Цель ФСА – снижение затрат на проектирование, изготовление и эксплуатацию изделия путём выбора такой конструкции, которая позволяла бы сократить совокупные затраты при одновременном сохранении или повышении качества продукции в пределах её функционального назначения.
В соответствии с основными руководящими документами под ФСА понимается метод системного исследования функций изделия (процесса, структуры), направленный на минимизацию затрат в сферах проектирования, производства и эксплуатации при сохранении (повышении) качества и полезности объекта для потребителей (т.е. направленный на оптимизацию соотношения затрат и потребительской стоимости).
Этот метод ориентирует на приближённую оптимизацию с использованием относительно простых алгоритмов, предусматривающих комплексную поэтапную технико-экономическую оценку решений с учётом не только внутренних, но и внешних характеристик объекта.
Как правило, ФСА используется на стадиях научно-исследовательских работ (НИР), опытно-конструкторских работ (ОКР), конструкторской подготовки производства (КПП) и технологической подготовки производства (ТПП) для предотвращения появления неэффективных решений. Он позволяет абстрагироваться от предметной формы изделия и рассматривать его как совокупность функций, необходимых потребителю, определять минимально необходимые затраты на их рекомендацию с учётом значимости и важности, находить технические решения, укладывающиеся в заданные допуски по стоимости и качеству.
ФСА применяется для снижения неоправданных издержек производства путём ликвидации ненужных функций и элементов (носителей функций), удорожающих продукцию.
В настоящее время в системе СОНТ широко используются три формы ФСА: творческая (на стадиях НИР и ОКР), корректирующая (на стадиях КПП, ТПП, отработки в опытном производстве (ООП), организационной подготовки производства (ОПП)) и инверсная (на стадии освоения изделия в промышленном производстве (ОСП)).
Как правило, ФСА проводится в несколько этапов:
1. Подготовительный этап. На этом этапе выбирается объект исследования, формируются цели и желаемый результат анализа, составляется план выполнения ФСА.
2. Информационный этап. На этом этапе осуществляется подготовка и сбор необходимой информации об объекте исследования и его аналогах; составляется структурная модель (СМ) объекта; определяются затраты на каждый элемент объекта и удельный вес затрат по каждому элементу, исходя из общих затрат на изделие; строится диаграмма Парето.
Структурная модель объекта представляет собой с определённой степенью упрощения “скелет” изделия, его обобщённый вид. Однако следует отметить, что СМ не даёт полного представления о связях и отношениях, возникающих в изделии при его функционировании. Она отражает только наиболее устоявшиеся, статические связи в системе, в то время как действительные свойства системы всего изделия проявляются через динамические связи, действия и взаимодействия, которые происходят в процессе функционирования системы.
Каждый конструктивный элемент изделия называется материальным носителем функций (МНФ) и участвует в реализации основной и как следствие главной функции изделия.
Расчёт затрат на каждый элемент (МНФ) производится по одному из известных методов, в частности: по удельным показателям, по структурной аналогии, по методу баллов, по методу оценки на основе математических моделей и наконец прямым методом расчёта по статьям калькуляции. Рекомендуется расчёт затрат вести в табличной форме, в которой определяется удельный вес затрат по каждому элементу (МНФ) и устанавливается порядок расположения затрат по убыванию, начиная с самых высоких их значений и заканчивая минимальными затратами, приходящимися на отдельный элемент изделия.
Исходя из структурной модели и расчёта затрат по каждому МНФ строится диаграмма Парето. При построении диаграммы Парето по оси абсцисс располагаются все МНФ в порядке убывания их затрат, а по оси ординат откладывается удельный вес затрат в процентах от полной себестоимости изделия. При этом затраты учитываются нарастающим итогом.
В осях координат выделяются три зоны А, В и С, поэтому и метод получил название АВС.
Первая зона А соответствует наибольшему сосредоточению МНФ, составляющих 75% общих затрат на изделие. Вторая зона В составляет 20% общих затрат на изделие. Третья зона С соответствует остальным МНФ, составляющим в сумме 5% общих затрат, т.е. завершает картину распределения МНФ по зонам и затратам в целом.
Согласно теории метода АВС, элементы МНФ изделия, попавшие в зону А, подвергаются наиболее тщательному анализу и в первую очередь, затем могут подвергаться анализу МНФ, попавшие в зону В, а элементы, попавшие в зону С, как правило, тщательному анализу не подвергаются.
3. Аналитический этап. На этом этапе разрабатываются функциональная модель (ФМ), функционально-структурная модель (ФСМ) и строится функционально-стоимостная диаграмма (ФСД).
Функциональная модель – это логико-графическое изображение состава и взаимосвязей функций изделия, получаемое путём их формулировки и установления порядка подчинения. Каждая функция имеет свой материальный носитель и свой индекс, отражающий принадлежность к определённому уровню ФМ и порядковый номер.
Под функцией понимается проявление свойств изделия (объекта) в определённой системе отношений. Для удобства проведения ФСА разнообразные функции, выполняемые проектируемыми изделиями, могут быть классифицированы по различным признакам, в частности: по области проявления – внешние и внутренние; по роли удовлетворения потребностей – главные и второстепенные; по роли в обеспечении работоспособности – основные и вспомогательные; по характеру проявления – номинальные, потенциальные и действительные; по степени полезности – полезные, нейтральные и вредные.
Внешние функции отражают функциональные отношения между объектом и сферой применения.
Внутренние функции отражают действия и взаимосвязи внутри объекта, они обусловлены принципом его построения, особенностям исполнения.
Главная функция объекта – функция, определяющая назначение, сущность и смысл существования объекта в целом.
Второстепенная функция не влияет на работоспособность объекта, отражает побочные цели его создания, обеспечивает его спрос.
Основные функции – функции, обеспечивающие работоспособность объекта, создающие необходимые условия для осуществления главной функции.
Вспомогательные функции способствуют реализации основных: соединительных, изолирующих, фиксирующих, направляющих, крепежных и др.
Основным назначением классификации функций является выделение среди них полезных, нейтральных и вредных. Полезные функции – внешние и внутренние функции, отражающие функционально-необходимые потребительские свойства и определяющие работоспособность объекта. Нейтральные функции – это излишние функции, которые отрицательно не сказываются на работоспособности объекта, но удорожающие его. Вредные функции – функции, отрицательно влияющие на работоспособность объекта, не создающие потребительскую стоимость, – удорожающие объект.
На основании определения и классификации функций изделия строится функциональная модель изделия.
Построение ФМ осуществляется следующим образом: на верхнем уровне ФМ располагаются главные и второстепенные функции, т.е. внешние функции изделия; на втором уровне располагаются основные функции (внутренние), необходимые для реализации главной функции; на третьем (может быть четвёртом и т.д.) уровнях располагаются вспомогательные функции, которые обеспечивают основные.
Не зависимо от целей ФСА при построении ФМ следует учитывать, что функции верхнего уровня должны являться отражением целей функций нижнего уровня, а нижний уровень функций есть средство обеспечения функций вышестоящего уровня.
Каждой функции присваивается соответствующий индекс в зависимости от уровня ФМ, который отражается в функциональной модели: главная функция – F1; второстепенные – F2, F3 и т.д.; основные – F11, F12 и т.д.; вспомогательные – F111, F112 и т.д.
Если изделие имеет в своём составе функционально завершённые части, по каждой из них строится своя ФМ по тем же правилам, что и для изделия в целом.
После разработки функциональной модели с помощью экспертных методов осуществляется оценка значимости функций (rj) и их относительной важности для изделия в целом (Rj).
Оценка значимости и важности функции ведётся экспертными методами последовательно по уровням функциональной модели, начиная с первого (т.е. сверху вниз).
Нормирующим условием является следующее:
,где – значимость j-й функции, принадлежащей k-му уровню функциональной модели;
k – число функций, расположенных на одном уровне функциональной модели и входящих в общий узел вышестоящего уровня.
Учитывая многоступенчатую структуру функциональной модели, наряду с оценкой значимости функций по отношению к ближайшей вышестоящей, определяется показатель относительной важности функции любого уровня (Rj) по отношению к изделию в целом:
,где G – уровни функциональной модели.
Оценка значимости и относительной важности функций, как правило, осуществляется в табличной форме.
Функционально-структурная модель (ФСМ) изделия создаётся методом совмещения структурной и функциональной моделей. Построение ФСМ осуществляется путём наложения функциональной модели на структурную, в результате чего получается матрица. Строки матрицы ФСМ отражают состав элементов (МНФ) изделия и затраты на каждую функцию данного МНФ, а столбцы-функции по уровням ФМ. На пересечении строк и столбцов указывается величина затрат на i-го МНФ на j-ю функцию.
Из построения ФСМ видно, что отдельные МНФ или группа МНФ работают на одну функцию, тогда затраты на нее (SF) определяются затратами на создание соответствующего МНФ. Расчёт затрат осуществляется по формуле
,где – затраты (себестоимость) j-го МНФ, руб.;
m – количество j-х МНФ, работающих на i-ю функцию.
Если один и несколько МНФ участвуют в удовлетворении нескольких функций, то затраты на него распределяются между функциями пропорционально степени значимости () МНФ в реализации данных функций. Затраты на i-ю МНФ определяются по формуле
. После определения относительной важности каждой функции и относительной величины затрат строится ФСД. Это совмещённый график, наглядно показывающий соответствие относительной важности функции (RF. i) – квадрант над осью абсцисс и относительной величины затрат на эту функцию (SF. i) – квадрант под осью абсцисс.
Сопоставление верхней и нижней частей диаграммы по каждой из функций, отражённых на оси абсцисс (Х), позволяет выявить диспропорции в изделии и степень удовлетворения одного из важнейших принципов ФСА – соответствия важности функций для потребителя затрат на её реализацию в сфере производства и эксплуатации.
Выполнения функционально-стоимостного анализа
Ниже приводится упрощённая схема выполнения корректирующей формы функционально-стоимостного анализа технического объекта на примере трансформатора.
1. Краткая характеристика объекта. Среди многочисленных и разнообразных электротехнических приборов и устройств трансформаторы по широте распространения и универсальности применения занимают одно из первых мест. Их применяют в схемах источников питания радиоэлектронной аппаратуры (РЭА) различного назначения, в усилителях и генераторах низкой частоты в качестве междукаскадных и выходных, в цепях высокочастотных контуров, приёмно-усилительных устройств, в импульсных и других схемах.
Мощность, габариты, размеры и масса различных трансформаторов варьируются в очень широких пределах. Технические характеристики трансформатора представлены в табл.1.
Таблица 1. Технические характеристики трансформатора (рассматриваемый пример)
Наименование параметров и показателей |
Единицы измерения |
Значение |
1 |
2 |
3 |
Параметры назначения |
1. Номинальная мощность |
Вт |
60 |
2. Номинальное напряжение обмотки 1 |
В |
220 |
3. Номинальное напряжение обмотки 2 |
В |
36 |
4. Номинальный ток обмотки I |
А |
0,15 |
5. Номинальный ток обмотки II |
А |
5,0 |
Показатели качества исполнения функций |
Потери холостого хода |
Вт |
0,6 |
Срок службы |
лет |
Не менее 15 |
Вероятность безотказной работы за 3000 ч |
- |
Не менее 0,99 |
Показатели внешней среды |
Температура внешней среды |
°С |
От -40° С до +40° С |
Степень защищённости от внешних воздействий |
- |
IP22 |
2. Структурное моделирование рассматриваемого объекта. Структурная модель составляется на основе изучения конструкторско-технологической документации, в том числе спецификаций и имеет следующий вид (рис.1).

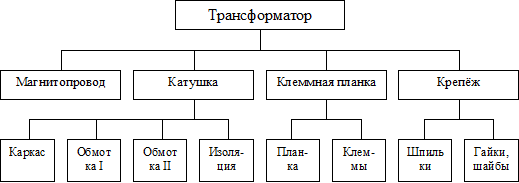

Рис.1. Структурная модель трансформатора
3. Расчёт затрат на МНФ трансформатора. Расчёт ведётся в табличной форме (табл.2) одним из методов.
4. Построение диаграммы Парето. Диаграмма строится на основе СМ (рис.1) и расчёта затрат на МНФ трансформатора (табл.2), см. рис.2. Из рис.2 видно, что два наиболее дорогостоящих элемента (МНФ) попали в зону А, четыре элемента – в зону В и три элемента с наименьшими затратами попали в зону С.
Согласно теории АВС наиболее дорогостоящие элементы (обмотка I и магнитопровод) подвергаются наиболее тщательному анализу и в первую очередь.
Таблица 2. Расчёт затрат и удельного веса затрат по каждому МНФ исходя из общих затрат на изделие
Наименование показателя |
Элементы (МНФ) трансформатора |
Магнитопровод |
Каркас катушки |
Обмотка I |
Обмотка II |
Изоляция |
Планка |
Клеммы |
Шпильки |
Гайки, шайбы |
Трансформатор |
1. Затраты, тыс. руб. |
1980 |
460 |
2100 |
1500 |
40 |
250 |
600 |
240 |
120 |
7290 |
2. Удельный вес затрат,% |
27,16 |
6,31 |
28,81 |
20,58 |
0,55 |
3,43 |
8,23 |
3,29 |
1,64 |
100 |
3. Ранжировка затрат по убыванию |
2 |
5 |
1 |
3 |
9 |
6 |
4 |
7 |
8 |
- |

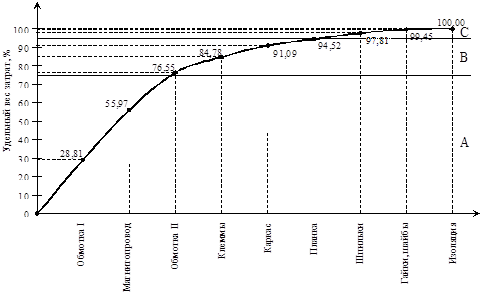

Рис.2. Диаграмма Парето на трансформатор
5. Разработка функциональной модели трансформатора. ФМ трансформатора строится в соответствии с приведенной выше классификацией функций, начиная с верхнего уровня (рис.3).

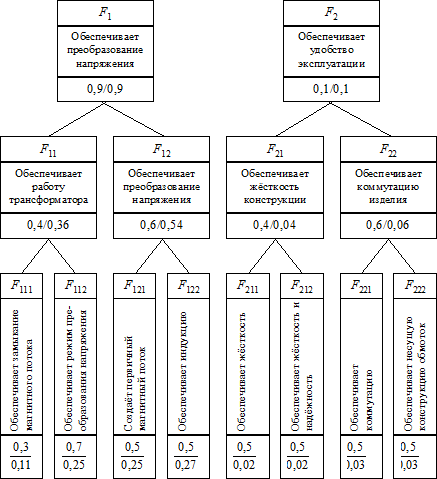

Рис.3. Функциональная модель трансформатора:
числитель – значимость функции (rj);
знаменатель – относительная важность (Rj).
6. Определение значимости j-й функции (rj) и относительной важности функции (Rj) любого уровня производится по формулам (1) и (2).
Как правило, для определения функций МНФ, установления значимости, а также расчёта затрат на каждую функцию составляется таблица (табл.3).
Таблица 3. Определение функций, установление значимости и расчёт затрат на каждую функцию, исходя из затрат на МНФ
Наименование МНФ |
Затраты на 1 МНФ, руб. |
Наименование функций трансформатора |
Индекс функции |
Значимость функции (rj) |
Затраты на 1 функцию, руб. |
1. Трансформатор |
7290 |
1. Обеспечивает преобразование напряжения
2. Обеспечивает удобство эксплуатации
|
F1
F2
|
0,9
0,1
|
6561
729
|
2. Катушка |
4100 |
1. Обеспечивает работу трансформатора
2. Обеспечивает преобразование напряжения
|
F11
F12
|
0,4
0,6
|
1640
2460
|
3. Крепёж |
360 |
1. Обеспечивает жёсткость и надёжность |
F21 |
1,0 |
360 |
4. Клеммная планка |
850 |
1. Обеспечивает коммутацию и жёсткость конструкции |
F22 |
1,0 |
850 |
5. Магнитопровод |
1980 |
1. Обеспечивает замыкание магнитного потока
2. Обеспечивает режим преобразования напряжения
|
F111
F112
|
0,3
0,7
|
594
1386
|
6. Обмотка I |
2100 |
1. Обеспечивает режим преобразования напряжения
2. Создаёт первичный магнитный поток
|
F112
F121
|
0,5
0,5
|
1050
1050
|
7. Обмотка II |
1500 |
1. Обеспечивает режим преобразования напряжения
2. Обеспечивает продукцию
|
F112
F122
|
0,5
0,5
|
750
750
|
8. Каркас катушки |
460 |
1. Обеспечивает несущую конструкцию обмоток для обеспечения эксплуатации |
F222 |
1,0 |
460 |
9. Изоляция |
40 |
1. Обеспечивает надёжность прохождения тока |
F212 |
1,0 |
40 |
10. Шпильки |
240 |
1. Обеспечивает жёсткость конструкции |
F211 |
1,0 |
240 |
11. Гайки, шайбы |
120 |
1. Обеспечивают жёсткость конструкции |
F211 |
1,0 |
120 |
12. Планка |
250 |
1. Обеспечивает коммутацию |
F221 |
1,0 |
250 |
13. Клеммы |
600 |
1. Обеспечивает коммутацию |
F221 |
1,0 |
600 |
Оценка относительной важности функций ведётся последовательно по уровням ФМ (рис.3) или в табличной форме (табл.4).
Таблица 4. Оценка относительной важности функций
Индекс функции ФМ |
Наименование функции трансформатора |
Значимость функции (rj) |
Относительная важность функции (Rj) |
F1 |
Обеспечивает преобразование напряжения |
0,9 |
0,90 |
F2 |
Обеспечивает удобство эксплуатации |
0,1 |
0,10 |
F11 |
Обеспечивает работу трансформатора |
0,4 |
0,36 |
F12 |
Обеспечивает преобразование напряжения |
0,6 |
0,54 |
F21 |
Обеспечивает жёсткость и надёжность |
0,4 |
0,04 |
F22 |
Обеспечивает коммутацию и жёсткость |
0,6 |
0,06 |
F111 |
Обеспечивает замыкание магнитного потока |
0,3 |
0,11 |
F112 |
Обеспечивает режим преобразования напряжения |
0,7 |
0,25 |
F121 |
Создаёт первичный магнитный поток |
0,5 |
0,27 |
F122 |
Обеспечивает индукцию |
0,5 |
0,27 |
F211 |
Обеспечивает жёсткость конструкции |
0,5 |
0,02 |
F212 |
Обеспечивает жёсткость и надёжность |
0,5 |
0,02 |
F221 |
Обеспечивает коммутацию |
0,5 |
0,03 |
F222 |
Обеспечивает несущую конструкцию для обеспечения коммутации |
0,5 |
0,03 |
7. Функционально-структурное моделирование. ФСМ строится путём совмещения структурной модели (рис.1) и функциональной модели (рис.3), в результате чего получается матрица (табл.5). Распределение затрат по функциям производится по формулам (3) и (4).
Таблица 5. ФСМ и распределение затрат по функциям
Зона |
Наименование МНФ |
Затраты на 1 МНФ, руб. |
Затраты на функцию, руб. |
F1 |
F2 |
F11 |
F12 |
F21 |
F22 |
F111 |
F112 |
F121 |
F122 |
F211 |
F212 |
F221 |
F222 |
А |
1. Обмотка I
2. Магнитопровод
|
2100
1980
|
-
594
|
1050
1386
|
1050
-
|
-
-
|
-
-
|
-
-
|
-
-
|
-
-
|
В |
3. Обмотка II
4. Клеммы
5. Каркас катушки
6. Планка
|
1500
600
460
250
|
-
-
-
-
|
750
-
-
-
|
-
-
-
-
|
750
-
-
-
|
-
-
-
-
|
-
-
-
-
|
-
600
-
250
|
-
-
460
-
|
С |
7. Шпильки
8. Гайки, шайбы
9. Изоляция
|
240
120
40
|
-
-
-
|
-
-
-
|
-
-
-
|
-
-
-
|
240
120
-
|
-
-
40
|
-
-
-
|
-
-
-
|
Итого |
7290 |
594 |
3186 |
1050 |
750 |
360 |
40 |
850 |
460 |
Удельные относительные затраты |
1 |
0,08 |
0,44 |
0,14 |
0,10 |
0,05 |
0,01 |
0,12 |
0,06 |
Итого |
7290 |
F11 = 3780 |
F12 = 1800 |
F21 = 400 |
F22=1310 |
Удельные относительные затраты |
1 |
0,52 |
0,24 |
0,06 |
0,18 |
Итого |
7290 |
F1 = 5580 |
F2 = 1710 |
Удельные относительные затраты |
1 |
0,77 |
0,23 |
ФСМ можно разрабатывать по каждой зоне раздельно.
8. Построение функционально-стоимостной диаграммы (ФСД), см. рис.4.

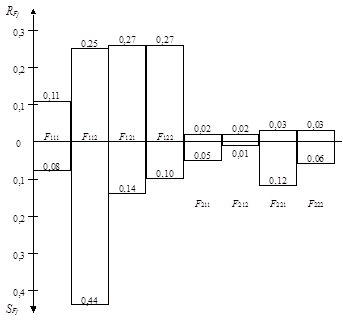

Рис.4. Общий вид ФСД трансформатора
Из рис.4 видно значительное превышение затрат (0,44) по функции F112 над относительной важностью функции (0,25) и по функциям F211, F221 и F222. Именно эти функции и их МНФ должны быть подвергнуты наиболее тщательному и в первую очередь анализу.
ЛИТЕРАТУРА
1. Новицкий Н.И. Организация и планирование производства: Практикум / Н.И. Новицкий. – Мн.: Новое знание, 2004. – 256 с.
2. Новицкий Н.И. Организация производства на предприятиях: Учеб. -метод. пособие. – М.: Финансы и статистика, 2004. – 392 с.
3. Новицкий Н.И. Основы менеджмента: организация и планирование производства: задачи и лабораторные работы. – М.: Финансы и статистика, 1998. – 208 с.
4. Новицкий Н.И., Пашуто В.П. Организация, планирование и управление производством: Учеб. -метод. пособие / Под ред.Н.И. Новицкого. – М.: Финансы и статистика, 2006. – 576 с.
|
