Задание 1
Построить графики и определить по ним длительность цикла обработки партии деталей при последовательном, параллельном и последовательно-параллельном (смешанном) видах движения предметов труда в технологическом процессе.
| Nоп
|
ti
(мин) |
n |
p |
| 1 |
5 |
4 |
1 |
| 2 |
4 |
4 |
1 |
| 3 |
3 |
4 |
1 |
| 4 |
2 |
4 |
1 |
| 5 |
1 |
4 |
1 |
| 6 |
6 |
4 |
1 |

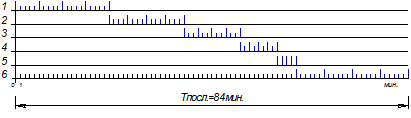

Последовательный способ

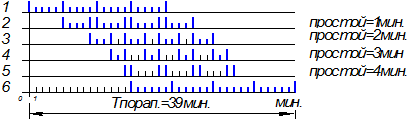

параллельный способ

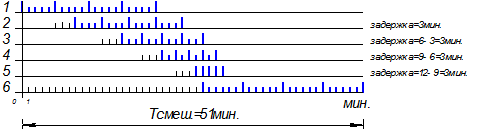

смешанный способ
Задание 2
Выполнить расчет параметров постоянно-поточной линии. Определить такт, необходимое число рабочих мест и степень их загрузки, скорость и общую длину конвейера. Составить таблицу распределения разметочных знаков.
Исходные данные:
– сменная программа линии сборки сборки – 250 шт.;
– число смен – S
= 2;
– регламентированные перерывы для отдыха в смену – 40 мин;
– продолжительность смены – 480 мин;
– шаг конвейераl
= 1 м;
– радиус барабана R
= 0,3 м.
Нормы времени на операциях:
| Nоп
|
ti
(мин) |
| 1 |
5,5 |
| 2 |
4,4 |
| 3 |
3,8 |
| 4 |
3,9 |
| 5 |
4,1 |
Рассчитаем такт:
 – программа запуска;
Nв.с.
– программа выпуска;
α – допустимый процент технологического брака: α = 0%;
S – количество рабочих смен в сутки;
Nз.с.
=Nв.с.
=250.
Рассчитаем число рабочих мест на каждой операции и степень их загрузки.
 ;

| Nоп
|
ti
(мин) |
Ci
расч
|
Ci
прин
|
Кз
|
| 1 |
5.5 |
3.1 |
4 |
0.8 |
| 2 |
4.4 |
2.5 |
3 |
0.8 |
| 3 |
3.8 |
2.2 |
3 |
0.7 |
| 4 |
3.9 |
2.2 |
3 |
0.7 |
| 5 |
4.1 |
2.3 |
3 |
0.8 |
СΣ
=16 – общее число рабочих мест
Рассчитаем длину Lр.ч
рабочей части конвейера при L=1м.
:
Полная длина конвейера Lполн
:
Скорость конвейера:
Выполним разметку конвейера. Для этого нужно определить период как наименьшее общее кратное числа рабочих мест на линии. П=6.
| N |
Размет. Знаки |
| I |
1
2
3
|
1,4
2,5
3,6
|
| II |
1
2
3
|
1,4
2,5
3,6
|
| III |
1
2
3
|
1,4
2,5
3,6
|
| IV |
1
2
3
|
1,4
2,5
3,6
|
| V |
1
2
|
1,3,5
2,4,6
|
Определим число повторений комплекта разметочных знаков по всей длине конвейера:
берем  =6.
Найдем скорректированные значения шага и скорости конвейера:
 ;
Определяем скорректированную скорость:
Задание 3

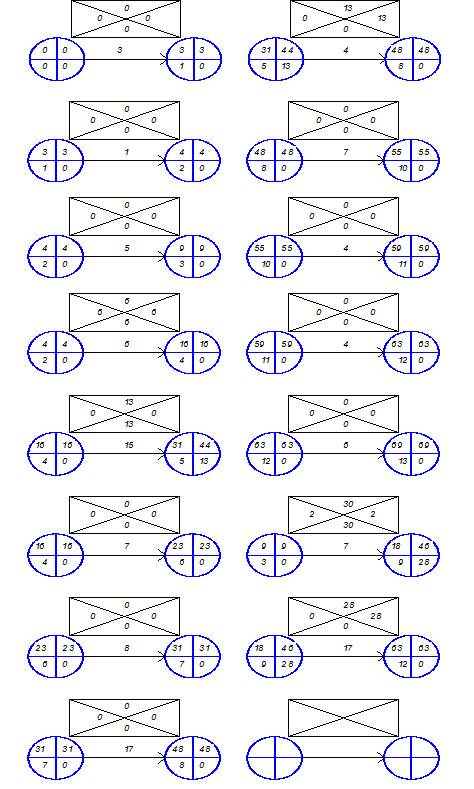

Составить сетевой график и рассчитать его параметры.
| код |
0-1 |
1-2 |
2-3 |
2-4 |
3-4 |
3-9 |
4-5 |
4-6 |
5-8 |
6-7 |
7-8 |
8-10 |
9-12 |
10-11 |
11-12 |
12-13 |
| Продол.работы |
3 |
1 |
5 |
6 |
7 |
7 |
15 |
7 |
4 |
8 |
17 |
7 |
17 |
4 |
4 |
6 |

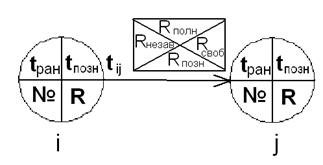

Rполный
ij
=tпозд
j
– tран
i
- tij
Rсвободный
ij
=tран
j
– tран
i
- tij
Rпоздний
ij
=tпозд
j
– tпозд
i
- tij
Rнезависимый
ij
=tран
j
– tпозн
i
- tij
|
