G = 16 т/час»

Исходные данные для расчета.

1. Состав обрабатываемого боксита, %:

2. Состав, используемого в процессе спекания известняка, %

3. Основные технологические параметры

Содержание Na₂ CO₃ в соде составляет 98%;

4. Печь отапливается природным газом следующего состава, (в объемных процентах):

Влагосодержание 1м³ сухого газа равно g^с.г. =10,3 г/м³ .

5. Подогрев воздуха, подаваемого на горение, осуществляют в барабанном или рекуперативном холодильнике (выбрать самостоятельно). Температура подогрева воздуха t_в и коэффициент избытка воздуха α также выбираются самостоятельно в пределах допустимых границ.

ВВЕДЕНИЕ

Для каждой алюминиевой руды существует наиболее выгодный способ переработки. Определяющей является массовая доля каждого из трех основный оксидов, содержащихся в технологическом сырье (Al₂ O₃ , Fe₂ O₃ , SiO₂ ), Содержание CaO, H₂ O, CO₂ , TiO₂ и других оксидов имеет второстепенное значение. Так для бокситов с низким содержанием кремния рекомендуется использовать гидрохимические способы, а для бокситов, содержащих значительное количество кремния и железа, наиболее приемлемо щелочное спекание.

Из термических способов производства глинозема промышленное применение имеет способ спекания, основанный на получении алюмината натрия. В отличие от гидрохимического способа спекание можно применять практически для любого вида алюминиевого сырья. Однако, в промышленном масштабе его применяют в основном для переработки двух видов сырья – высококремнистого боксита и нефелина.

Сущность способа спекания заключается в образовании алюмината натрия при высокой температуре в результате взаимодействия в смеси алюминиевой руды, соды и известняка. Полученный при этом пористый спек выщелачивают водой. Раствор алюмината натрия после выщелачивания разлагают углекислым газом с выделением в осадок гидроксида алюминия, который для получения безводного глинозема подвергают кальцинации. Цель спекания – перевести содержащийся в руде алюминий в форму водорастворимого алюмината натрия и связать кремнезем в малорастворимые кальциевые силикаты.

По способу спекания можно перерабатывать сырье с высоким содержанием кремнезема. Чем выше содержание кремнезема в сырье, тем больше известняка добавляют в шихту.

ПРОИЗВОДСТВО ГЛИНОЗЕМА ПО СПОСОБУ СПЕКАНИЯ

Сущность способа спекания заключается в образовании алюмината натрия при высокой температуре в результате взаимодействия смеси алюминиевой руды, соды и известняка. Полученный при этом пористый спек выщелачивают водой. Раствор алюмината натрия после выщелачивания разлагают углекислым газом с выделением в осадок гидроксида алюминия, который для получениябезводного глинозема подвергают кальцинации.

Реакции, протекающие при спекании насыщенной боксито - содо - известковой шихты, могут быть представлены следующим образом:

Al₂ O₃ ·H₂ O+Na₂ CO₃ =2NaAlO₂ +Co₂ +H₂ O

Fе₂ O₃ ·H₂ O+Na₂ CO₃ =2NaFeO₂ +CO₂ +H₂ O

Кремнезем сырья способен соединяться при спекании с содержащимися в шихте оксидом алюминия и щелочью в алюмосиликат натрия (Na₂ O·Al₂ O₃ ·SiO₂ ), что обуславливает при гидрохимической обработки спека потери оксида алюминия и щелочи. Поэтому в шихту добавляют известняк, который связывает кремнезем в нерастворимое соединение - двухкальциевый силикат (2CaO·SiO₂ ):

CaCO₃ +SiO₂ =2CaO·SiO₂ +2CO₂

Кроме того, происходит частичная диссоциация СаСО₃ с образованием СаО.

По способу спекания можно перерабатывать сырье с высоким содержанием кремнезема. Чем выше содержание SiO₂ в сырье, тем больше известняка добавляют в шихту.

Для низкокремнистых бокситов может быть применено спекание боксита с содой без добавки известняка. Независимо от содержания и минералогической формы кремнезема в сырье связывание кремнезема в двухкальциевый силикат позволяет перевести оксид алюминия, содержащийся в сырье, в растворимый алюминат натрия.

Дозировка шихты для процесса спекания должна осуществляться с учетом составных частей всех компонентов: основного сырья, известняка, свежей соды, оборотного раствора, топлива, белого шлама (алюмосиликата натрия), образующегося при обескремнивании, и пульпы, получающейся при промывке в скрубберах отходящих газов печей спекания.

Оптимальные температурные условия спекания определяются минералогическим и химическим составом сырьевых материалов и соотношением компонентов шихты.

Интенсивность и полнота взаимодействия реагирующих твердых веществ шихты зависит от степени равномерности смешивания этих веществ, крупности частиц шихты и температуры спекания.

При достижении температуры начала плавления шихты образуется жидкая фаза в количестве, достаточном для связывания и окускования материала, и получается пористый спек.

Спекание проводят при температурах 1200...1300 °С, что позволяет превратить практически весь оксид алюминия в алюминат натрия. В результате образуются кусковой пористый частично оплавленный спек темно-серого цвета, а также газы, содержащие 10... 12 % СО₂ , которые используют для карбонизации алюминатных растворов.

Спек после охлаждения дробят до крупности 6...8 мм и направляют на выщелачивание, которое производят водой и слабым оборотным раствором соды. Цель выщелачивания - перевод твердого алюмината натрия в раствор. Нерастворимый остаток (шлам) отделяют от алюминатного раствора и отправляют в отвал. Выщелачивание спека должно осуществляться в условиях, способствующих переходу в раствор алюмината натрия и разложению феррита натрия. А также в условиях, препятствующих протеканию реакций разложения двухкальциевого силиката с дальнейшим образованием нерастворимого алюмосиликата натрия.

В результате частичного разложения двухкальциевого силиката и образования растворимого силиката натрия в алюминатном растворе после выщелачивания содержится кремнезем в количестве соответствующем отношению по массе Аl₂ О₃ к SiO₂ (кремниевому модулю) в растворе, равному 30…40.

После обескремнивания пульпа, состоящая из раствора и белого шлама, проходит стадии сгущения и фильтрации. Белый шлам возвращают на приготовление исходной шихты а осветленный алюминатный раствор направляют на карбонизацию, т.е. разложение алюминатного раствора диоксидом углерода. Карбонизацию осуществляют пропусканием через раствор топочных газов содержащих СО..

В результате каустический модуль раствора понижается, что создает условия для гидролитического разложения алюмината натрия. Образовавшаяся при этом щелочь карбонизируется новыми порциями СО₂ , и разложение алюмината натрия продолжатся. Процесс карбонизации должен обеспечить получение крупнокристаллического гидроксида алюминия с минимальным содержанием примеси кремнезема и щелочей.

Конструкция вращающихся печей

Вращающиеся печи широко применяют для нагрева сыпучих материалов в различных отраслях промышленности.

Корпус печи представляет собой сварной металлический барабан диаметром до 5 м и длиной до 185 м, футерованный изнутри огнеупорным кирпичом. Барабан сваривают из листовой стали. Как правило, диаметр барабана по всей длине одинаков.

Футеровка барабана работает в тяжелых условиях, что связанно с периодическими перепадами температур на поверхности кладки, обусловленными вращением печи и пересыпанием находящегося в ней материала. Перепад температур при входе и выходе из-под слоя шихты составляют 150...200°С. В зоне спекания на футеровку сильное химическое и абразивное воздействие оказывает материал. В зоне сушки кладка подвержена значительному истиранию цепями или отбойными устройствами. Основным материалом для футеровки печей глиноземного производства служит шамот. Высокотемпературные зоны печи выкладывают из хромомагнезитового, магнезитового и периклазошпинелидного огнеупорного кирпича. Толщина футеровки составляет 230... 350 мм. Чтобы предотвратить разрушение футеровки при остановках печи, барабан должен вращаться до ее полного охлаждения. На наружной поверхности барабана закрепляют стальные опорные бандажи в виде неразрывных колец шириной 400... 800 мм. Каждый бандаж опирается на два ролика, вращающиеся во время работы печи. Ширина роликов обычно на 50...100 мм больше ширины бандажа. Опорные ролики установлены на массивных стальных плитах, укрепленных на железобетонных фундаментах таким образом, что барабан печи имеет небольшой уклон к горизонту, составляющий 1...3 град. Как правило, уклон задают в процентах от общей длины печи (2...4 %).

Барабан вращается вокруг своей оси со скоростью 0,6...2,0 об/мин, регулирование числа оборотов барабана производят специальным устройством.

Для остановки вращения печи в любом положении служит электромагнитный фрикционный тормоз, через обмотку которого во время работы печи постоянно пропускается ток. Когда подача тока прекращается, электромагнит выключается и отпускает колодки тормоза, которые и зажимают приводной вал.

Верхний торец печи входит в загрузочную камеру. Сухую шихту загружают в печь с помощью шнекового питателя через патрубок, расположенный в загрузочной камере. Пульпу подают в печь через пульповую трубку ковшом-дозатором или с помощью специальной форсунки. Уловленную пыль возвращают в печь вместе с шихтой, подавая ее либо через дозатор, либо в специальный смеситель.

Нижний конец печи входит в загрузочную (или топочную) камеру. Между ней и барабаном ставят специальное кольцевое уплотнение, перекрывающее щель между вращающимся барабаном и неподвижной камерой.

Рис. 1. Печь для спекания бокситов

1- железный барабан, 2- холодный конец, 3 - горячий конец, 4 - ролики, 5 - бандажи, 6 - подшипники, 7 - приспособление, препятствующее сходу барабана с опор, 8 - двигатель, 9 - венцовая шестерня, 10 - топливная головка. 11 - кольцо с кромкой, 12 - загрузочная коробка, 13 - отбойное приспособление (стальная болванка)

Тепловая работа вращающихся печей

Тепловая работа любой печи характеризуется рядом показателей, важнейшими из которых являются тепловой и температурный режимы, производительность печи, удельный расход топлива и коэффициент полезного действия. Тепловой режим характеризует изменение во времени тепловой нагрузки, т.е. количества теплоты, подаваемой в печь в каждый момент времени, а температурный режим представляет собой изменение температуры печи во времени или по длине печи.

В рабочем пространстве вращающейся печи протекают процессы выделения теплоты при сжигании топлива, движения газовой среды и материала, внешнего и внутреннего теплообмена. Эффективность тепловой работы печи зависит от того, насколько совершенно осуществляются в ней эти процессы. От организации тепловой работы вращающихся печей зависят не только производительность и экономичность процесса производства глинозема, но и срок службы печи и качество конечного продукта. Процесс спекания осуществляют при достаточно высоких температурах. По мере изменения температуры по длине рабочего пространства вращающихся печей происходят процессы с образованием различных неустойчивых соединений.

В пламенных печах одним из основных и наиболее эффективных способов улучшения их тепловой работы является интенсификация теплообменных процессов за счет совершенствования процессов горения. Рациональное сжигание топлива позволяет создать в рабочем пространстве вращающихся печей необходимые температурный и газовый режимы, предусмотренные технологией глиноземного производства.

При нагреве сыпучих материалов во вращающихся печах теплота поступает в зону технологического процесса за счет одновременного протекания всех трех видов теплообмена. На участках, где температура продуктов сгорания достигает 1200...1600°С, осуществляется радиационный режим работы печи. По мере продвижения продуктов сгорания топлива по длине печи они охлаждаются до нескольких сот градусов и режим тепловой работы печи постепенно становится конвективньм. Конкретное распределение в печи зон с конвективным и радиационным режимами работы зависит от вида и параметров технологического процессов. С точки зрения внешнего (по отношению к нагреваемому материалу) теплообмена вращающаяся печи может быть условно разделена на энергетически однородные участки - тепловые зоны, в пределах которых температуру, радиационные характеристики и коэффициент теплоотдачи от газов к материалу можно считать постоянными величинами. Кроме того, в рабочем пространстве происходит и так называемый внутренний теплообмен: поступившая в слой материала теплота распределяется в нем путем теплопроводности. При вращении барабана печи происходит энергичное перемешивание сыпучего материала, температура по высоте слоя практически выравнивается и его можно считать тонким в тепловом отношении телом, нагрев которого может сопровождаться эндо- и экзотермическими реакциями. Перенос теплоты в кладке печи происходит также вследствие теплопроводности. Изменение температуры внутренней поверхности футеровки во времени носит циклический характер. Время цикла равно времени полного оборота печи. Условно его делят на два периода. В первом периоде поверхность кладки находится в контакте с греющими газами и постепенно нагревается, получая от нее теплоту излучением и конвекцией. Ко второму периоду относят время ее контакта с нагреваемым материалом, в течение которого температура поверхности кладки снижается. Анализ данных расчета поля температур кладки, полученных при решении уравнения теплопроводности с использованием численных методов, показал, что колебания температуры во времени происходят на определенном расстоянии от поверхности футеровки, получившим название глубины проникновения тепловой волны. Колебания температуры, достигающие на внутренней поверхности барабана при входе и выходе ее из-под слоя шихты нескольких сотен градусов, распространяются на глубину 1...5 см., чем ближе к поверхности, тем выше термические напряжения, возникающие в кладке, и тем больше вероятность ее разрушения (трещины, сколы и т.д.).

Вращающиеся печи глиноземного производства работают в режиме противотока. Максимальную температуру и газы, и материал имеют со стороны топливной камеры, а минимальную - со стороны загрузочной камеры.

Температурный режим работы вращающихся печей не изменяется во времени, индивидуален для каждого вида технологического процесса и в значительной мере определяется химическим и фракционным составом перерабатываемых материалов. Обычно его устанавливают опытным путем и организуют таким образом, чтобы в печи строго соблюдался график нагрева шихты, соответствующий технологии данного процесса.

Рассмотрим температурный режим процесса спекания бокситов. Все рабочее пространство вращающейся печи можно условно разделить на четыре зоны, в которых происходят определенные изменения обрабатываемой шихты.

Первая зона, которую называют зоной сушки и обезвоживания, находится в верхней части печи со стороны загрузки шихты. Вначале из шихты испаряется внешняя влага, и температура материала при этом остается практически неизменной близкой к 100 °С. Затем температура высушенной шихты возрастает до 600 °С. Движущиеся навстречу ей газы охлаждаются от 1100 до 240 °С.

Во второй зоне, называемой зоны кальцинации, температура шихты продолжает расти и достигает 1000 °С. В этой зоне происходит полное разложение карбоната кальция, требующее затрат теплоты, поэтому температура газов снижается с 1300 до 1100 °С.

Третья зона - зона спекания - характеризуется максимальными значениями температур как шихты (1000...1200 °С), так и газов (1350...1450 °С), так как именно здесь происходит горение факела. В третьей зоне полностью разлагается Na₂ CО₃ и завершается процесс спекания.

Четвертая зона - зона охлаждения - располагается за срезом заглубленного в печь топливосжигающего устройства, т.е. за горящим факелом. Благодаря потоку идущего из холодильника воздуха, имеющего температуру 150...300°С, обеспечивается охлаждение спека до температуры 1000°С, что резко увеличивает его механическую прочность (по сравнению с размягченным состоянием), необходимую для перегрузки в расположенный в низу холодильник.

Нужно учитывать, что качество готового продукта, получаемого во вращающихся печах, определяется не только кинетикой, но и движением материала, т.е. временем его пребывания в печи. В зависимости от того, насколько мгновенные скорости отдельных частиц отличаются от средней скорости движения материала (при постоянном распределении температуры по длине печи), изменяется степень превращения каждой частицы и, следовательно, фазовый состав глинозема. Наличие в печи частиц с различными скоростями движения и неопределенность соотношения таких частиц из-за технологических возмущений, нарушающий установившийся режим, затрудняют надежный контроль и регулирование тепловой работы печей. В то же время одной из главных задач оперативного управления является поддержание всех параметров на заданном уровне, что возможно только при своевременной и непрерывной информации о качестве целевого продукта.

1. Исходные данные для расчета

Заданная производительность печи G=16 т/час. Состав обрабатываемого боксита приведен в табл. 1. Влажность боксита составляет 10 %. Состав используемого в процессе спекания известняка приведен в табл. 2. Содержание Na₂ CO₃ в соде составляет 98 %. Содержание Al₂ O₃ в товарном глиноземе равно 98,8 %. Товарный выход глинозема из боксита составляет 80 %.

Таблица 1.

Состав боксита, %

Таблица 2.

Состав известняка, %

Таблица 3.

Химический состав природного газа, %

Влагосодержание 1м³ сухого газа равно g^с.г. =10,3 г/м³ .

Подогрев воздуха, подаваемого на горение, осуществляют в барабанном или рекуперативном холодильнике (выбрать самостоятельно). Температура подогрева воздуха t_в =200˚С и коэффициент избытка воздуха α=1,08.

2. Расчет минералогического состава боксита

В соответствии с данными минералогических исследований сухого боксита можно принять:

· Al₂ O₃ содержится в бемите и диаспоре в виде Al₂ O₃ , а также в каолините в виде Al₂ O₃ ×2SiO₂ ×2H₂ O;

· Кремнезем SiO₂ находится в каолините (80%) и кварце;

· Железо находится в гематите Fe₂ O₃ и гидрогематите Fe₂ O₃ ×H₂ O;

· Титан содержится в рутиле TiO₂ ;

· Оксид кальция CaO в известняке CaСO₃ .

Количество каолинита можно рассчитать по содержанию в нем кремнезема. Общее количество кремнезема в 100 кг боксита равно 4,2 кг. (см. табл. 1.), причем 80% его содержится в каолините, т.е. 4,2×0,8=3,36 кг.

Дальнейшие расчеты необходимо вести, используя массовые соотношения отдельных компонентов в каолините Al₂ O₃ ×2SiO₂ ×2H₂ O. Справочные данные по атомным массам некоторых химических элементов сведены в табл. 4.

Таблица 4.

Атомные массы некоторых химических элементов

Молекулярная масса каолинита равна

(27×2)+(16×3)+2(28+32)+2(2+16)=258.

Молекулярная масса кремнезема равна 60, но в каолините содержится две молекулы SiO₂ , масса которых равна 120. Следовательно, 3,36 кг кремнезема содержатся в

кг каолинита

В каолините количество Al₂ O₃ , молекулярная масса которого равна 102, составит

кг.

Количество воды, молекулярная масса которой в каолините равна 2(2+16)=36, составит

кг.

Общее количество Al₂ O₃ в 100 кг боксита равно 51,9 (см. табл. 1). Его содержание в диаспоре и бемите составит

51,9-3,36=48,54 кг.

Количество диаспора и бемита (Al₂ O₃ ×H₂ O), имеющих молекулярную массу 120, можно определить по количеству содержащегося в них Al₂ O₃ :

кг.

Количество в них воды определяют как разницу

57,11-48,54=8,57 кг.

Таблица 5.

Минеральный состав сухого боксита, %

По содержанию в боксите CaO (молекулярная масса равна 56) можно рассчитать количество CaСO₃ (молекулярная масса - 100):

кг.

Количество CO₂ в CaСO₃ равно

7,14 - 4,0=3,14 кг.

В процессе спекания боксит теряет эту углекислоту (3,14 кг), а также влагу, содержащуюся в каолините (1,01 кг), диаспоре и бемите (8,57 кг) и гидрогематите, количество которой можно рассчитать, зная величину потерь при прокаливании (табл. 1):

14,4 – (1,01+8,57+3,14)=1,68 кг.

Количество гидрогематита (Fe₂ O₃ ×3H₂ О) с молекулярной массой 214 определяют по содержанию в нем влаги (молекулярная масса 3×18=54):

кг.

Количество оксида железа в гидрогематите равно

6,66 – 1,68=4,98 кг.

Следовательно, количество гематита в боксите составит:

23 – 4,95=18,02 кг.

Результаты расчетов сухого боксита представлены в табл. 5.

Аналогично определяем минералогический состав известняка.

В 100 кг известняка (см. табл. 2) содержится 50 кг CaО, имеющего молекулярную массу 56. Тогда количество известняка (молекулярная масса 100) составит

кг.

Содержание CO₂ (молекулярная масса 44) в известняке равно

кг.

Количество воды в известняке определяют по разнице между общей массой (100 кг) и суммой других компонентов в нем:

100 – (91,25+1,7+1,1)=5,95 кг.

Результаты расчета минералогического состава известняка сведены в табл. 6.

Таблица 6.

Минералогический состав известняка, %

3. РАСЧЕТ ШИХТЫ

Шихта состоит из боксита, известняка, кальцинированной соды и оборотного раствора.

Расчет шихты производят по упрощенной методике на 100 кг сухого боксита. При этом состав оборотных продуктов принимаем, исходя из состава бокситов и данных заводской практики.

Для обеспечения полноты протекания кристаллохимических преобразований при формировании шихты необходимо соблюдать следующие требования:

Для того, чтобы рассчитать количество компонентов, участвующих в процессе спекания (СaO, SiO₂ , Nа₂ О, Al₂ O₃ , Fe₂ O₃ ), необходимо проссумировать содержание каждого из них во всех составляющих шихты (боксите, кальцинированной соде, известняке и оборотном растворе).

В соответствии с технологией спекания для формирования исходной шихты используется оборотный содовый раствор, получаемый после выщелачивания спеков, отделения красного шлама и частичного выпаривания. Техническое его название – белый шлам. Исходя из данных заводской практики, принимаем следующий состав белого шлама, % 25,0 Al₂ O₃ ; 20,0 SiO₂ ; 23,0 Nа₂ О; 9,0 H₂ O_связ. ; 23,0 H₂ O_вн .

Из данных практики, извлечение SiO₂ в белый шлам из спека составляет 10…15%. Остальные 85…90% кремнезема переходят в красный шлам при выщелачивании. Примем извлечение SiO₂ в белый шлам равным 13%.

При условии, что примерный расход известняка на 100 кг боксита, содержащего 4,2% SiO₂ (см. табл. 1), составляет 42 кг с содержанием 1,7 % SiO₂ (см. табл. 2), общее количество кремнезема в твердых составляющих исходной шихты равно 4,2+42×0,017=4,914 кг. Тогда общее количество SiO₂ в белом шламе равно

кг.

Количество белого шлама, с учетом содержания в нем 20 % SiO₂ , составит

кг.

Результаты расчетов состава и количества белого шлама сведены в табл. 7.

Таблица 7. Состав и количество белого шлама

С учетом количества SiO₂ , поступающего с белым шламом, исходная шихта содержит условно свободный SiO₂ в количестве 4,2+0,639=4,839 кг. Условно свободный СаО (молекулярная масса 40+16=56) в боксите при спекании образует двухкальциевый силикат 2СаО×SiO₂ , связывая SiO₂ (молекулярная масса 60) в количестве

кг.

Оставшееся количество SiO₂ , которое необходимо связать оксидом кальция равно

4,839 – 2,143=2,696 кг.

Составим пропорцию, приняв потребное количество известняка X с учетом его минералогического состава (0,017Х кремнезема и 0,511Х СаО, см. табл. 6):

Решая уравнение, получим Х=10,50 кг.

Состав и количество известняка, входящего в шихту спекания, представлены в табл. 8.

Таблица 8.

Состав и количество известняка в шихте

Для определения количества оборотного раствора и свежей соды, добавляемой в шихту, используем практические данные по составу оборотного раствора, г/л: 12,0 Al₂ O₃ ; 210 Na₂ O; 130 CО₂ ; 1985 H₂ O. Удельная плотность такого раствора составляет 1,337 г/л.

Исходя из практических данных, общее суммарное извлечение Na₂ O при выщелачивании, обескремнивании и карбонизации примем равным 85%.

Теперь определим количество оксида натрия Na₂ O, необходимого для осуществления процесса спекания. Учтем:

· Количество Al₂ O₃ в шихте из боксита (табл. 5) и оборотного раствора (см. табл. 7) равно

·

51,9+0,799=52,699 кг.

· Количество Fe₂ O₃ в шихте из боксита составляет 23,0 кг.

· Количество ТiO₂ в шихте из боксита составляет 1,7 кг.

Тогда потребное количество Na₂ O (молекулярная масса 62) составит:

· Для получения Na₂ O×Al₂ O₃ через Al₂ O₃ (молекулярная масса 102)

·

кг.

· Для получения метаферрита натрия Na₂ O×Fe₂ O₃ через Fe₂ O₃ (молекулярная масса 160)

кг.

· Для получения титаната натрия Na₂ O×TiO₂ через TiO₂ (молекулярная масса 80)

кг.

Всего количество Na₂ O в шихте должно быть равно

8,91+1,318+32,03=42,26 кг.

С учетом того, что в оборотном растворе часть Na₂ O уже связана в метаалюминат с 12,0 % Al₂ O₃ , количество несвязанного Na₂ O составит

кг.

Исходя из практических данных, примем степень извлечения Na₂ O в раствор 85%. Тогда его количество, поступающего с оборотным раствором на формирование шихты, составит 42,26×0,85=35,921 кг.

Количество оборотного раствора с учетом концентрации Na₂ O в нем равно 0,21 кг/л равно

л.

При плотности раствора 1,337 кг/л его масса составит 145,395×1,337=194,392 кг.

В растворе присутствует метаалюминат натрия в количестве

210 – 202,7=7,3 г/л Na₂ O общей массой 7,3×145,395=1061,384 г=1,061 кг.

Тогда с оборотным раствором будет подано свободной Na₂ O в количестве

35,921 – 1,061=34,86 кг.

Состав и количество оборотного маточного раствора представим в табл. 9.

Таблица 9.

Состав и количество оборотного раствора

Дополнительно в шихту необходимо ввести 42,26 – 34,86=7,4 кг. Na₂ O. Если учесть, что молекулярная масса Na₂ O составляет 62, а соды Na₂ CO₃ – 106, то дополнительно следует подать кг кальцинированной соды или

7,4 – 4,328=3,07 кг Na₂ O.

При наличии в ней до 2 % примесей (исходные данные) ее количество составит кг. Расчетный состав и количество соды приведены в табл. 10.

Таблица 10.

Состав и количество кальцинированной соды

4,328 – 3,07=1,258

Определяем концентрацию оборотного раствора для обеспечения пониженной влажности шихты, значение которой из практических данных принимаем равным 36 %.

Таблица 11.

Состав и количество оборотного раствора после выпаривания

143,07 – 60,05=83,02

Общая масса шихты, состоящей из боксита влажностью 10 %, белого шлама, известняка, оборотного раствора и соды, равна

100×1,1 + 3,194 + 10,5 + 194,392 + 4,116 = 322,202 кг.

При этом количество внешней влаги в шихте равно 10 + 0,735 + +0,625+143,07 =154,43 кг.

Количество влаги, которое должно быть в шихте, составит 322,202×0,36= =115,993 кг.

Следовательно, оборотный раствор перед поступлением на шихтовку должен пройти обработку выпариванием. Определим количество воды, которое подлежит выпариванию.

Если обозначим необходимое количество влаги в шихте X, тогда

отсюда X = 94,38 кг и подлежит выпариванию 154,43 – 94,38=60,05 кг воды.

Состав и количество оборотного раствора после выпаривания представлены в табл. 11.

На основании результатов расчетов составляют полный состав шихты для спекания (табл. 12).

Таблица 12.

Состав шихты для спекания бокситов

4. Расчет конечных продуктов

В основе расчетов лежат следующие допущения:

1. Из шихты в спек переходят все компоненты за исключением СО₂ ; и Н₂ О, которые полностью переходят в газы.

2. Часть шихты переходит в пыль. Состав пыли близок к составу исходной шихты с учетом ее обезвоживания.

3. Пыль является оборотным продуктом, и ее полностью возвращают в агрегат.

Для упрощения расчетов принимаем, что пылеунос из рабочего пространства печи составляет 20 % от массы сухой шихты. Определим количество пыли, находящейся в обороте при непрерывном режиме работы агрегата.

В первый цикл из исходных материалов (322,5 – 154,43)=168,07 кг будет унесено в пыль 168,07×0,2=33,6 кг.

Во втором цикле загрузки в пыль перейдет (168,07+33,6)×0,2=40,33 кг.

При третьем цикле - (168,07+40,33)×0,2=41,68 кг, а при четвертом - (168,07+41,68)×0,2=41,95 кг.

Принимаем, что в обороте присутствует 41,95 кг пыли.

Результаты расчетов состава спека, пыли и отходящих технологических газов сведены в табл. 13, табл. 14, табл. 15.

Произведем расчет рационального состава спека.

Количество Na₂ O×Al₂ O₃ в спеке, имеющего молекулярную массу 164, с учетом содержания Al₂ O₃ (см. табл. 12) молекулярной массой 102, составит кг. Тогда количество Na₂ O в этом соединении равно

87,55 –54,45=33,1 кг.

• Количество Na₂ О×Fe₂ O₃ в спеке, имеющего молекулярную массу 222, с учетом содержания Fe₂ O₃ (см. табл. 12) молекулярной массой 160, равно кг. Тогда количество Na₂ О в соединении составит

31,91–23=8,91кг.

• Количество Na₂ O×TiO₂ в спеке, имеющего молекулярную массу 142, с учетом содержания TiO₂ молекулярной массой 80, равно

кг. Тогда количество Na₂ O в этом соединении составит

3,01 – 1,7=1,32 кг.

Всего Na₂ O в этих соединениях составляет 33,1+8,91+1,32=43,33 кг.

• Количество 2СаО×SiO₂ в спеке, имеющего молекулярную массу 172, с учетом содержания кремнезема (см. табл. 12) молекулярнои массой 112, равно

кг. Тогда количество SiO₂ в этом соединении составляет

14,38 – 9,365=5,02 кг.

Результаты расчетов сведены в табл. 16.

Полный материальный баланс процесса спекания без учета процесса горения топлива представлен в табл. 17.

Таблица 13.

Состав и количество спека

Таблица 14.

Состав и количество пыли

Таблица 15.

Состав и количество технологических газов

Таблица 16.

Рациональный состав спека, кг

Таблица 17.

Материальный баланс процесса спекания (без учета процесса горения топлива)

5. Расчет горения топлива

Принимаем, что при сжигании природного газа во вращающейся печи используют горелочное устройство с частичным перемешиванием. Поэтому коэффициент расхода воздуха a=1,08, а величина химического недожога составляет q₃ /Q_н ^р =2%. При влажности газа g^с.г. =10,3 г/м³ содержание водяных паров в газе равно:

%

%

Пересчитаем состав природного газа с учетом того, что в нем содержится 1,266 % водяных паров, в который входит CH₄ ^с.г. , C₂ H₆ ^с.г. , C₃ H₈ ^с.г. , C₄ H₁₀ ^с.г. , N₂ ^с.г. , CO₂ ^с.г. .

, %

%

%

%

%

%

%

Определим количество чистого кислорода для сжигания кубометра топлива

V_{O 2} =0,01[(m+n/4)åC_m H_n ], м³ /кг.

V_{O 2} =0,01[2×93,5+3×1,185+5×0,494+6,5×0,296]=1,949 кг/м³ .

Определим теоретический расход воздуха на горение

L₀ =(1+k)×V_O2 , м³ /м³ , k=const=3,76;

L₀ =(1+3,76)×1,949=9,277 м³ /м³ .

Определим действительный расход воздуха на горение

L_a =L₀ ×a, м³ /м³ ;

L_a =9,277×1,08=10,019 м³ /м³ .

Найдем объемы отдельных составляющих продуктов сгорания

V_a ^CO2 =0,01×[ CO₂ ^{в . г .} +m×å C_m H_n ^{в . г .} ], м³ /м³ ;

V_a ^CO2 =0,01×[ 0,395+93,50+2×1,185+3×0,494+4×0,296]=0,989 м³ /м³ ;

V_a ^H2O =0,01×[ H₂ O^{в . г .} +n/2×å C_m H_n ^{в . г .} ], м³ /м³ ;

V_a ^H2O =0,01×[2×93,5+3×1,185+4×0,494+5×0,296]=1,94 м³ /м³ ;

V_a ^N2 =0,01× N₂ ^{в . г .} +k× V_O2 ×a, м³ /м³ ;

V_a ^{N 2} =0,01×2,863+3,76×1,949×1,08=7,943 м³ /м³ .

V_a ^О2 _изб. =(a-1)×V_{O 2} , м³ /м³ ;

V_a ^О2 _изб. =(1,08-1)×1,949=0,156 м³ /м³ .

Тогда суммарный выход сгорания продуктов при a=1,08 будет равен

V_a = V_a ^{CO 2} +V_a ^{H 2 O} +V_a ^{N 2} +V_a ^О2 _изб. =0,989+1,94+7,943+0,156=11,028 м³ /м³ .

Состав продуктов сгорания равен

Определим низшую теплоту сгорания газов

Q_н ^р = 358×CH₄ ^с.г. +636×C₂ H₆ ^с.г. +913×C₃ H₈ ^с.г. +1185×C₄ H₁₀ ^с.г. , кДж/м³ ;

Q_н ^р = 358×93,50+636×1,185+913×0,494+1185×0,296=35028,4 кДж/м³ .

Химическую энтальпию продуктов сгорания с учетом химического недожога вычисляем по выражению

, кДж/м³ ;

кДж/м³ ;

Содержание воздуха в продуктах сгорания равно

,%

Тогда по "i-t" - диаграмме теоретическая температура горения природного газа составляет t_a ^т = 1890 °С. Действительная температура горения при пирометрическом коэффициенте h_пир =0,8 равна t_д =0,8×1890=1512 °С.

6. Определение основных размеров печи

1. Диаметр барабанной печи, м определяем из условия оптимальной скорости движения газового потока в печи

.

При принятом пылевыносе из печи 20 % средняя скорость газов должна быть умеренной. Принимаем ее равной 5 м/с.

Производительность печи по спеку составляет 16 т/ч , а по бокситу равна

т/час

где m_сп - выход спека из боксита (см. табл. 13).

Среднее время пребывания шихты в печи может быть определено как

t=1/G_сп =1/12,422=0,081 ч.

Объем газообразных продуктов горения топлива определяем из выражения

V_д =q¢V_a m_{c п} /Q_н ^р

где q – удельный расход теплоты на 1 т спека. По опытным данным можно принять равным 5860 кДж/кг.

Тогда м³ .

Общее количество отходящих газов из печи равно сумме продуктов сгорания и технологических газов (см. табл. 15) и составляет

V_å =V_Д +V_{H 2 O} +V_{CO 2} , м³ .

В соответствии с данными материального баланса процесса спекания (см. табл. 17)

V_å =м³ .

где 0,804 и 1,97 - плотность соответственно Н₂ О и СО₂ , кг/м³ .

Расход отходящих газов с учетом среднего времени пребывания материалов в печи составит

м³ /с.

С учетом средней температуры газов в печи °С общий расход отходящих газов составляет

м³ /с.

Тогда в соответствии с формулой (1)м.

Принимаем D = 5 м.

При использовании двухслойной футеровки, состоящей из высокоглиноземистого кирпича размером 250 мм и слоя тепловой изоляции 30 мм при толщине стенки кожуха 20 мм, наружный диаметр печи будет равен D_печи =5+0,25×2+0,03×2+0,02×2=5,6 м.

Длину зоны сушки рассчитываем в соответствии с выражением

Производительность печи пошихте составляет

G_ш =т/час.

Исходную влажность шихты определяем по данным материального баланса (см. табл. 17)

,

а величину конечной влажности принимаем W "=0.

С учетом способа загрузки (распыл) напряжение рабочего пространства сушильной зоны по влаге принимаем равным 0,08 т/(м² ч). Таким образом, длина зоны сушки составляет

м.

Определяем длину зоны подогрева по формуле:

В этой зоне удаляют связанную воду; шихту подогревают до температуры 750 °С. Температуру газов на входе в зону принимаем равной 1250 °С. Унос материала из зоны равен 25 % от общего пылеуноса. Тогда теплоту, поступающую в зону подогрева, затрачивают:

• на нагрев шихты до 750 °С

0,96×(322,5– 165,98 – 41,95×0,25)×(750 - 150)=84114,72 кДж=84,114МДж

где 0,96 - теплоемкость шихты, кДж/(кг • К);

• на испарение влаги и нагрев паров воды

11,55×(2257+)=36945 кДж=39,645 МДж

где 0,376×4,1868 -теплоемкость паров воды, кДж/(моль×К);

2257 - удельная теплота испарения воды, кДж/кг;

• на подогрев пыли до 750 °С

0,96×41,95×0,25(750 - 150)=6040,8 кДж=6,041 МДж;

• на разложение гидроксида алюминия диаспора и бемита по реакции

2Аl(ОН)_з = Аl₂ О_з + ЗН₂ О - 2580 кДж

57,11×2580 = 147343,8 кДж=147,343 МДж;

• на разложение каолинита по реакции

Al₂ O₃ ×2SiO₂ ×2H₂ O= Al₂ O₃ ×2SiO₂ +2H₂ O - 934 кДж

7,22×934 = 6743,48 кДж=6,743 МДж;

• на разложение гидрогематита по реакции

Fe₂ O₃ ×3H₂ O= Fe₂ O₃ +3H₂ O - 3840 кДж

6,66·3840= 25574,4 кДж= 5,574МДж.

Тепловой эффект обезвоживания алюмосиликатов принимаем по выражению

;

где m_{1 p} , m_{2 p} , m_{F e} - расходы гиббсита, каолинита и гидроксида железа; M_{1 p} ^{H 2 O} , M_{2 p} ^{H 2 O} ,M_Fe ^{H 2 O} - молекулярные массы гибсита, каолинита и гидроксида железа; t_{1 p} , t_{2 p} , t_Fe - температуры протекания соответствующих реакций: 750 -температура газов, выходящих из зоны подогрева. В соответствии со справочными данными устанавливаем t _{1 p} = 550°С; t_{2 p} =450°С; t_Fe =400°С. Тогда

14358,64 кДж=14,359 МДж.

В итоге теплопотребление в зоне подогрева составит

Qп=84114,72+39645,01+6040,8+147343,8+6743,48+25574,4+14358,64=

=323820,85 кДж=323,8 МДж

Ширину слоя (хорда l_х ) и контактную поверхность его с барабаном (1 _q ) определим исходя из соотношений размеров сегмента материалов в поперечном сечении участка. Из практических данных принимаем центральный угол в зоне подогрева 82,5°. Тогда

l_x =D_п sinα/2=5·sin(82,5/2)=3,296 м.

L_q =πD_п sinα/360=3,14·5·82,5/360=3,598 м.

Эффективную длину лучей газового потока определяем по формуле

где S_пер .- периметр свободного сечения печи, м.

S_nep ==

=

По практическим данным для зоны подогрева можно принять коэффициент заполнения барабана печи φ= 5,6 - 8,0 %. Выбираем φ = 6,8 %.

Тогда м.

Определим состав газов по зонам.

Согласно данным расчета процесса горения топлива, в продуктах сгорания 100 м³ газа присутствует 98,9 м³ СО₂ ; 194 м³ Н₂ О; 794,3 м³ N₂ ; 15,6 м³ О₂ . Для зоны спекания состав газов соответствует составу продуктов сгорания топлива,

т. е. СО₂ =8,968 %; Н₂ О=17,592 %; N₂ =72,026 %;О₂ = 1,415 %.

В зоне кальцинации полностью разлагаются карбонаты. Тогда объем газов от горения топлива при его расходе 25 % от веса сухого боксита (практические данные) составит 1102,8·0,25=275,7 м³ .

С учетом объема СО₂ , выделившегося при разложении карбонатов (см. табл. 15) в количестве 14,08 м³ , общий объем газов в зоне кальцинации составит 14,08+275,7=289,78 м³ . Средний объем газов в зоне кальцинации равен 275,7+0,5·14,08=282,74 м³ . Тогда состав газов в зоне кальцинации будет следующим:

%;

%;

%

%

В зоне подогрева в газовую фазу переходит 11,55 кг Н₂ О из исходной шихты, или 11,55·22,4/18=14,37 м³ .

Общий объем газов в конце зоны подогрева составит 282,74+14,37=297,11м³ .

Средний объем газов равен 282,74+0,5·14,37= 289,925 м³ .

Содержание компонентов в газах зоны подогрева равно

%;

%;

%;

%

В зоне сушки в газовую фазу переходит из шихты внешняя влага в количестве 154,6 кг, или 154,6·22,4/18=192,391 м³ . Общий объем газов в конце зоны равен объему отходящих газов, т.е. 192,391+297,11=489,504 м³ . Средний объем газов в зоне составляет 192,391·0,5+297,11=393,31 м³ . Тогда состав газов в зоне сушки таков:

%;

%;

%;

%

Среднюю температуру газов в зоне подогрева находим по формуле логарифмического усреднения между газами и материалом

Здесь t_г ^н =1250°С; t_г ^к =750°С; t_ш =450°С,

˚С

Степень черноты СО₂ и Н₂ О находим по графикам

При P_СО2 S_эф =0,1338·7,74·101,325=101,27 кПа·м

t_Г =960°C; ε_CO2 =0,2

Р_H2O S_эф =0,1921·7,47·101,325=145,4 кПа·м;

t_Г =960°С; ε΄_H2O =0,35; ε_H2O =1,8·0,35=0,63;

ε_Г =0,2+0,63=0,83.

Степень развития кладки в зоне подогрева составляет

Вт/(м² ·К⁴ ).

Определяем величину теплового потока излучением:

Вт/м² .

Средняя скорость движения газов в зоне подогрева равна

м/с;

тогда конвективный тепловой поток составит величину

q_k =10,476·0,87(960-450)=4648,2 Вт/м² .

Средняя температура кладки составит t_k =(960+273)/2=705°С. Тогда

Вт/м² .

Длина зоны подогрева составит

м.

В зоне кальцинации начальную температуру газов принимаем t_г ^н =1400°С; конечную температуру газов t_г ^к =1250°С; температуру шихты t_ш =875°С. Средняя температура газов в зоне равна

˚С.

Средняя температуpa кладки в зоне составляет

t_к =(1320+875)/2=1100 °С.

Состав газов в зоне кальцинации (в соответствии с предыдущими расчетами): 11,23% СО₂ ; 17,15% Н₂ O.

В зоне кальцинации происходит термическое разложение карбонатов, натриевого алюмосиликата, образование основной массы (до 90 %) алюмината и феррита натрия и двухкальциевого силиката, появляется небольшое количество жидкой фазы. Температура шихты на выходе из зоны достигает 1000°С, температура газов на входе в зону - 1400 °С. Унос пыли составляет 25 % от общего пылеуноса.

Теплопотребление в зоне кальцинации по статьям идет:

• на нагрев шихты (спека) до 1000 °С

0,88·128,8·(1000-750)·16=453376 кДж=453,4 МДж,

где 0,88 - теплоемкость спека, кДж/(кг·К);

• подогрев пыли до 1250 °С

096·41,95·(1250-750)·16=322176 кДж=322,2 МДж,

где 0,96 - теплоемкость пыли, кДж/(кг·К);

• нагрев технологических газов (СО₂ ) до 1250 °С

2,202·14,37·(1250-750)·16=253141,9 кДж=253,14 МДж;

• разложение карбонатов.При этом количество СаСО₃ (молекулярная масса - 100) в шихте (в известняке и боксите) (табл. 17) через СаО (молекулярная масса - 56) равно

Тогда в соответствии с уравнением

СаСО_з = СаО+СО₂ - 178000 кДж

затраты тепла составят

(4+5,365)·16(100/56)·(178000/100)=476277,1 кДж=476,3 МДж.

Количество Na₂ CO₃ (молекулярная масса - 106) в шихте (в соде и оборотном растворе) через Na₂ O (молекулярная масса – 62) равно

Тогда в соответствии с уравнением

Na₂ CO₃ =Na₂ O+СО₂ - 322000 кДж

затраты тепла будут равны

=2791220,65 кДж=2791,22 МДж.

При разложении натриевого алюмосиликата количество Na₂ O·Аl₂ О₃ ·2SiО₂ (молекулярная масса - 284) на 1 тонну шихты рассчитывают по SiO₂ (молекулярная масса - 60) в белом шламе:

0,66·284·16/(2·60)=24,9 кг.

Ввиду отсутствия экспериментальных данных по тепловому эффекту разложения этого соединения принимаем, что он равен тепловому эффекту реакции разложения Na₂ O·Аl₂ Оз·2SiО_2. Тогда принимаем

Na₂ O·Аl₂ Оз·2SiО₂ =Na₂ O+Аl₂ О₃ +2SiO₂ - 261000 кДж;

22883 кДж=22,8 МДж.

Теплоту образования алюмината натрия определяем по содержанию Аl₂ О₃ (молекулярная масса 102) в спеке (см. табл. 17) и исходя из уравнения

Na₂ O+Аl₂ О_з =Na₂ O·Аl₂ О₃ + 230000 кДж.

Тогда 1964470,6 кДж=1964,5 МДж.

Теплоту образования ферритов натрия устанавливаем по Fe₂ O₃ (молекулярная масса - 160) в спеке согласно уравнению

Na₂ O+Fe₂ O₃ =Na₂ O·Fe₂ О₃ + 178000 кДж;

409400 кДж=409,4 МДж.

Теплоту образования титаната натрия устанавливаем по TiO₂ (молекулярная масса - 80) в спеке в соответствии с уравнением

Na₂ O+TiO₂ =Na₂ O·TiO₂ + 178000 кДж.

Тогда 60520 кДж=60,5 МДж.

Теплоту образования двухкальциевого силиката устанавливаем по СаО (молекулярная масса - 56) в спеке в соответствии с уравнением

2СаО+8SiO₂ =2CaO·SiО₂ + 119000 кДж,

159205 кДж=159,2 МДж

Итого, теплопотребление в зоне кальцинации составляет

453,4+322,2+253,14+476,3+2791,22-0,9·(22,8+1964,5+409,4+60,5+159,2)=1941,5 МДж.

Ширину слоя (хорда l _x ) и контактную поверхность его с барабаном (1_q ) определим исходя из соотношений размеров сегмента метариалов в поперечном сечении участка. Из практических данных принимаем центральный угол в зоне кальцинации равным 77,5°. Тогда

l _x =D_п sinα/2=5sin(77,5/2)=3,13 м.

l _q =πD_п α/360=π·5(77,5/360)=3,38 м.

Определяем эффективную длину лучей газового потока

где S_пер - периметр свободного сечения печи, м.

S_nep ==

По практическим данным для зоны кальцинации можно принять коэффициент заполнения барабана печи φ=4,8...7,0 %. Выбираем φ=5,9 %. Тогда

;

S_nep ==

Степень черноты для СО₂ и Н₂ О в зоне кальцинации находим из состава газов в ней:

P_{CO 2} S_эф =0,1123·7,37·101,325=83,86 кПа·м,

при t_Г =1320°С ε_{CO 2} =0,17;

P_{H 2 O} S_эф =0,1715·7,37·101,325=128,1 кПа·м,

приt_Г =1320°С ε΄_{H 2 O} =0,28; β=1,08; ε_{H 2 O} =0,28·1,08=0,3024;

Тогда степень черноты газов составит ε_Г =0,17+0,3024=0,4724. Степень развития кладки в зоне кальцинации составляет

Приведенный коэффициент излучения равен

3,87 Вт/(м² ·К⁴ ).

Определяем величину тепловых потоков:

181998,1 Вт/м² .

Средняя скорость движения газов в зоне кальцинации равна

0,89 м/с;

Тогда конвективный тепловой поток

q_k =10,467·0,89·(1320-875)=4145,45 Вт/м² .

С учетом температуры кладки 1100 °С получим

54505,21 Вт/м² .

Длина зоны кальцинации составит

6,46 м.

Протяженность зон спекания L_сп и охлаждения L_охл рассчитываем по необходимому времени пребывания шихты и спека в печи. Принимаем для зоны спекания τ_сп =0,4 ч, для зоны охлаждения τ_охл =0,25 ч.

Находим скорость движения материалов, принимая угол наклона печи γ=2,5 %, а скорость вращения печи п =1,0 об/мин. Пусть синус угла естественного откоса материалов в зоне спекания составит 0,8, а для зоны охлаждения - 0,72. Тогда скорость движения материалов в зоне спекания составит

а в зоне охлаждения

Следовательно, L_сп =29,38·0,4=11,75 м; L_охл =32,63·0,25=8,158 м.

Полная длина печи составит 136,01+35,91+6,46+11,75+8,158=75,3 м. Принимаем полную длину печи 80 м.

7. Тепловой баланс печи

Расчет ведем на 1 т глинозема.

1. Статьи прихода.

1.1. Теплоту от сгорания топлива определяем из расчета горения топлива

Q_x =B·Q_н ^р =35028,4 кВт.

1.2. При использовании колосникового холодильника воздух подогревается до температуры 200°С. Тогда физическую теплоту воздуха определяем по формуле

Q_в =C_в t_в L_α B=В·1,306·200·10,019=2616,96 В кВт.

1.3. Физическая теплота пульпы с температурой 50°С, принимаемой из данных практики работы вращающихся печей:

Q_ш =C_ш t_ш m_ш =3595,5·16·0,96·50=2761344 кВт.

1.3.1. Теплота экзотермических реакций образования алюминатов натрия, феррита натрия, двухкальциевого силиката, титаната натрия, которые протекают в основном в зоне кальцинации (см. раздел 5):

Qэкз=Q_{Na 2 OAlO 3} +Q_{NaFeO 3} +Q_{2 CaO·SiO 2} +Q_{2 CaO·TiO 2}

Qэкз =(1964,5+409,4+60,5+159,2)·1000=2593600 кВт.

Общий приход теплоты в печь составит

35028,4 B +2616,96 В+2761344+2593600=

=37645,36 B+5354944 кВт.

2. Статьи расхода

2.1. Физическая теплота спека при температуре 1000 °С

Q_{c п} =C_сп G_сп t_сп =0,88·1340,5·1000=1179640 кВт.

2.2. Физическая теплота пыли при температуре отходящих газов 250 °С

Q_п =G_п C_п t_п =444·0,88·250=97680 кВт.

2.3. Теплота эндотермических реакций испарения влаги, разложения бемита и гидрогематита, каолинита, разложения карбонатов, разложения алюмосиликатов, образования алюмината натрия, ферритов натрия, титаната натрия, двухкальциевого силиката (см. раздел 6):

Q_энд =165,98+147343,8+6743,48+25574,4+

+476277,1+2791220,65+22883+1964470,6+

+409400+60520+159205=6063804,01 кВт.

2.4. Теплота отходящих газов, состоящих из продуктов сгорания топлива (раздел 5) и технологических газов (табл. 15):

Q_г =C_д t_д V_α B+C_{CO 2} t_д V_{CO 2} +C_H2O t_д V_{H 2 O}

Q_г =(B 11,028·0,4+140,8·1,825+2065,5·1,5325)·250=3859,8 B+855584,68 кВт.

2.5. Потери теплоты через стенку теплопроводностью рассчитываем по зонам.

В зоне сушки температура материала на входе составляет 40°С, на выходе 150°С, в среднем °С. Температура газов на входе в зону составляет 750°С, на выходе 250°С, в среднем °С. Тогда общее количество теплоты, теряемое в окружающую среду в зоне сушки, составит

В зоне подогрева температура материала на входе составляет 150°С, на выходе 750°С, в среднем °С. Температура газов на входе в зону составляет 1250°С, на выходе 750°С, в среднем °С. Тогда

В зоне кальцинации температура материала на входе составляет 750°С, на выходе 1000°С, в среднем °С.

Температура газов на входе в зону составляет 1400°С, на выходе 1250°С, в среднем °С. Тогда

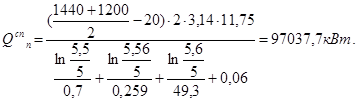

В зоне спекания температура материала составляет в среднем 1200°С. Температура газов в среднем составляет 1440°С. Тогда

В зоне охлаждения температура материала на входе составляет 1200°С, на выходе 1000°С, в среднем °С.

Температура газов в среднем по зоне составляет 300 °С. Тогда

В итоге потери теплоты за счет теплопроводности составляют

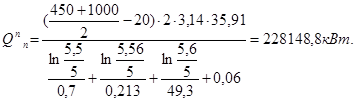

26681,54+228148,8+69739,7+97037,7+38444,4=460052,14 кВт.

Определяем потери тепла излучением через торцыпечи

Поскольку последней зоной, где горит факел, является зона спекания, имеющая максимальную температуру газов 1440°С, то T_max =1440+273=1713 К;

Принимаем в первом приближении

Тогда

С поправкой на Δt_луч , получим

При внутреннем диаметре печи 5 м и длине зоны охлаждения (8,158) м коэффициент диафрагмирования Ф по графику равен 0,38. Тогда

Вт=3239,56 кВт.

Q₅ =Q_5п +Q_5л =460052,14+3239,56=463291,7 кВт.

Расход теплоты равен

Q_расх =855584,68+463291,7+6063804,01+3859,8В+97680+1179640=

=3859,8 В+8660000,4 кДж.

Составляем уравнение теплового баланса:

37645,36 В+5354944=3859,8 В+8660000,4

откуда расход топлива В=97,82 м³ /ч.

Часовой расход топлива составит В_τ =В·G=97,82·16=1565,12 м³ /ч. Итоговый тепловой баланс представлен в табл. 18.

Удельный расход условного топлива определяем по выражению

кг. усл. топлива/т спека.

Определяем коэффициент полезного действия печи спекания

Таблица 18.

Тепловой баланс печи спекания бокситов производительностью 16 т/ч

ЗАКЛЮЧЕНИЕ

В мире накоплен значительный опыт конструирования и эксплуатации печей различного назначения. Большое разнообразие конструкций печей, применяемых в промышленности, обусловлен прежде всего чрезвычайно широким спектром технологических процессов, осуществляемых при производстве и дальнейшей тепловой обработки разнообразных материалов. Диапазон рабочих температур может изменяться в широких пределах. Вот почему при выборе конструкции и исходных данных, необходимых для расчета промышленной печи, следует, прежде всего, учитывать особенности технологического процесса, осуществляемого в данном агрегате.

Основное назначение металлургической печи состоит в том, чтобы создать в рабочем пространстве, изолированном от окружающей среды, наиболее благоприятные условия для реализации соответствующего технологического процесса. При этом необходимо учитывать закономерности, характеризующие процесс теплогенерации, механизм движения газов и теплообмен. Необходимо принимать во внимание взаимосвязь между условиями работы данной печи и условиями работы огнеупоров; возможность внутрипечного пылеосаждения или создания надежных систем очистки отходящих газов от пыли и т.д. Надежно работающая печь с экономным и рациональным использованием ее тепловой мощности является той базой, на основе которой можно решить практически любые технологические вопросы.

В технологическом расчете вращающейся печи спекания нами были выполнены:

1. Расчет минерального баланса процесса спекания, исходя из заданного состава шихты.

2. Расчет горения топлива заданного условием состава, в котором был определен теоретический расход вохдуха на горение, который составил 9,277 м³ /м³ и действительный 10,019 м³ /м³ , теплоту сгорания топлива Q_н ^р =35028,4 кДж/м³ , состав и количество продуктов сгорания, определена теоретическая (1890 ˚С) и действительная (1512 ˚С) температуры горения природного газа.

3. Расчет размеров печи. В результате были получены следующие величины:

4. Расчет расхода топлива, на основании которого был составлен тепловой баланс рабочего пространства печи.

5. Расчет удельного расхода топлива в целом на процесс, который равен b=116,905 кг усл. топл/т спека.

6. Расчет значения коэффициента полезного действия вращающейся печи, который равен η=80,15 %.
