для улавливания паров толуола из воздуха
Решение.
Ординаты и абсциссы точек изотермы толуола вычисляются по формулам (1) и (2):
(1)
(2)
где a
1
*
и a
2
*
- концентрации адсорбированных бензола и толуола, кг/кг
;
V1
и V2
– молярные объемы бензола и толуола в жидком состоянии, м3
;
p
1
и p
2
– парциальное давление паров бензола и толуола, мм рт. ст
;
pS
-1
и
pS
-2
– давление насыщенных паров бензола и толуола при 20°С, мм рт. ст.;
T1
и Т2
- абсолютная температура бензола и толуола при адсорбции (в данном случае Т1
— Т2
= 293° К);
β
- коэффициент аффинности.
Молярный объем бензола:
м3
/кмоль
.
Молярный объем толуола:
м3
/кмоль
.
Коэффициент аффинности:
.

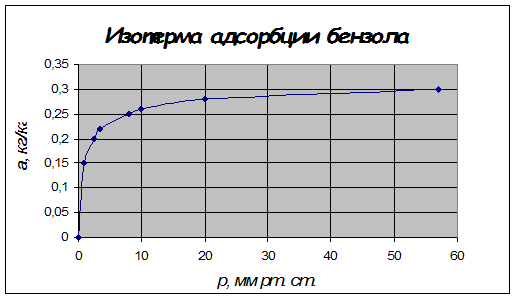

На изотерме бензола берем ряд точек
![](/images/paper/91/14/7641491.png)
Первая точка
: a
1
*
= 0,25 кг/кг
; p
1
= 8 мм рт. ст
. Вычислим координаты соответствующей точки на изотерме толуола:
![](/images/paper/92/14/7641492.png)
![](/images/paper/93/14/7641493.png)
![](/images/paper/94/14/7641494.png) ![](/images/paper/95/14/7641495.png)
Вторая точка
: a
1
*
= 0,30 кг/кг
; p
1
= 57 мм рт. ст
. Вычислим координаты соответствующей точки на изотерме толуола:
![](/images/paper/96/14/7641496.png)
![](/images/paper/97/14/7641497.png)
![](/images/paper/98/14/7641498.png)
![](/images/paper/99/14/7641499.png)
Третья точка
: a
1
*
= 0,15 кг/кг
; p
1
= 1 мм рт. ст
. Вычислим координаты соответствующей точки на изотерме толуола:
![](/images/paper/00/15/7641500.png)
![](/images/paper/01/15/7641501.png)
![](/images/paper/02/15/7641502.png)
![](/images/paper/03/15/7641503.png)
Четвертая точка
: a
1
*
= 0,28 кг/кг
; p
1
= 20 мм рт. ст
. Вычислим координаты соответствующей точки на изотерме толуола:
![](/images/paper/04/15/7641504.png)
![](/images/paper/05/15/7641505.png)
![](/images/paper/06/15/7641506.png)
![](/images/paper/07/15/7641507.png)
Пятая точка
: a
1
*
= 0,20 кг/кг
; p
1
= 2,5 мм рт. ст
. Вычислим координаты соответствующей точки на изотерме толуола:
![](/images/paper/08/15/7641508.png)
![](/images/paper/09/15/7641509.png)
откуда
![](/images/paper/11/15/7641511.png)
Шестая точка
: a
1
*
= 0,26 кг/кг
; p
1
= 10 мм рт. ст
. Вычислим координаты соответствующей точки на изотерме толуола:
![](/images/paper/12/15/7641512.png)
![](/images/paper/13/15/7641513.png)
откуда
![](/images/paper/15/15/7641515.png)
Седьмая точка
: a
1
*
= 0,22 кг/кг
; p
1
= 3,5 мм рт. ст
. Вычислим координаты соответствующей точки на изотерме толуола:
![](/images/paper/16/15/7641516.png)
![](/images/paper/17/15/7641517.png)
откуда
![](/images/paper/19/15/7641519.png)
Вычислив ординаты и абсциссы всех точек, полученные данные, сводим в табл. 1.
Таблица 1
Изотерма бензола |
Изотерма толуола |
a1
*
, кг
/
кг
|
p1
, мм рт. ст
|
a
2
*
, кг
/
кг
|
p
2
, мм рт. ст
|
0,15
0,20
0,22
0,25
0,26
0,28
0,30
|
1
2,5
3,5
8
10
20
57
|
0,15
0,20
0,22
0,25
0,26
0,28
0,30
|
0,12
0,37
0,55
1,48
1,94
4,46
15,65
|

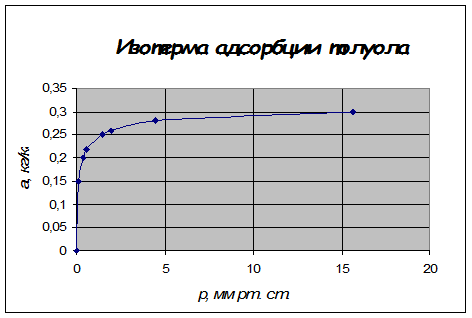

По найденным точкам строим изотерму толуола для 20 ºС.
![](/images/paper/20/15/7641520.png)
Определим с помощью изотермы статическую активность угля по толуолу при концентрации паро-воздушной смеси ![](/images/paper/21/15/7641521.png)
Предварительно необходимо рассчитать парциальное давление, соответствующее по формуле (3):
(3)
![](/images/paper/24/15/7641524.png)
По диаграмме абсциссе p
0
= 1,4 мм рт. ст.
соответствует ордината a
0
*
= 0,248 кг/кг
.
Количество активного угля на одну загрузку составляет:
![](/images/paper/25/15/7641525.png)
Диаметр адсорбера вычисляется из равенства:
![](/images/paper/26/15/7641526.png)
откуда
![](/images/paper/27/15/7641527.png)
Так как на изотерме точка, соответствующая исходной концентрации паро-воздушной смеси находится в первой (прямолинейной) области, то продолжительность процесса вычисляется по формуле (4):
(4)
где ![](/images/paper/30/15/7641530.png)
скорость газового потока;
H
= 0,75 – высота слоя угля;
b
– функция, определяемая по табл. 8-3 (стр. 448, [1]) для
![](/images/paper/32/15/7641532.png)
значение b = 1,84;
βу
– коэффициент массопередачи, который вычисляется по формуле (5):
(5)
Находим кинематический коэффициент вязкости воздуха. Так как по рис. VI (стр. 607, [1]) μ = 0,018 · 10-3
н · сек/м2
, то
м2
/
сек.
Тогда:
![](/images/paper/35/15/7641535.png)
Диаметр частицы угля d
з
= 0,004 м
, и значит
![](/images/paper/36/15/7641536.png)
Скорость следовательно:
![](/images/paper/38/15/7641538.png)
Коэффициент диффузии при 0 ºС для системы толуол – воздух:
м2
/ч
= 0,197 · 10-4
м/сек
.
Для температуры 20 ºС коэффициент диффузии вычисляется по формуле:
м2
/сек
.
После подстановки получим объемный коэффициент массопередачи:
сек
-1
.
Определяем продолжительность процесса:
![](/images/paper/42/15/7641542.png)
τ = 622
= 3844 сек
= 64 мин
= 1,07 ч
.
Определим количество паро-воздушной смеси, проходящей через адсорбер за 64 мин
:
м3
.
По данным на проектирование, за один период через адсорбер должно пройти 2200 м3
. Следовательно, диаметр адсорбера следует увеличить:
![](/images/paper/44/15/7641544.png)
Необходимо также увеличить количество активированного угля на одну загрузку:
кг
.
